Manuel de l'utilisateur

Taille-bordures / débroussailleuse

Modèles No. 51952—260000001 et suivants

Modèles No. 51972-260000001 et suivants

Modèles No. 51992—260000001 et suivants

STOP

Pour toute question concernant le taille-bordures ou la débroussailleuse, nous appeler au : 1-866-574-9242 (États-Unis) ou le 1-866-574-9243 (Canada).

AVERTISSEMENT :

Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le manuel d'utilisation.

Conserver ce manuel.

STOP

INFORMATIONS IMPORTANTES

Avant d'utiliser ce taille-bordures/débroussailleuse pour la première fois, lire les conseils utiles ci-dessous.

Approvisionnement en carburant

DANGER :

L'essence est extrêmement inflammable et explosive. Un incendie ou une explosion d'essence infligerait des brûlures à l'opérateur et aux autres personnes présentes.

1. Se procurer un bidon ou jerrycan approuvé pour l'essence.
2. Mélanger la totalité du flacon d'huile moteur 2 à 4 litres (1 gallon) d'essence sans plomb à 87 octanes (50:1).
3. Remplir le réservoir du taille-bordures avec précaution.

Démarrage à froid et à chaud

En cas d'incertitude en ce qui concerne la température du moteur avant de le relancer, mettre le volet de départ en position B (ouvert) et tirer le cordon du lanceur. Si le moteur ne démarre pas après 5 tractions du cordon, consulter la section « Démarrage d'un moteur froid », plus loin dans ce manuel.

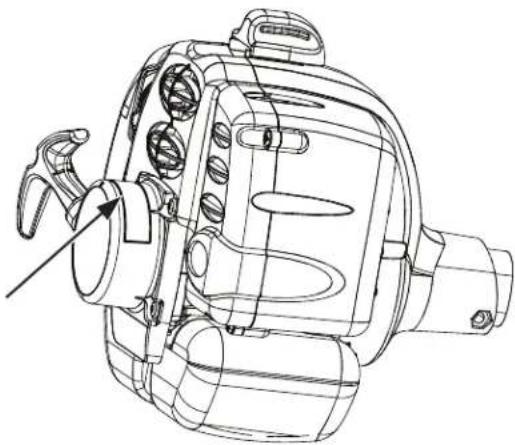

Moteur noyé

Le moteur démarre-t-il ? S'il ne démarre pas, il peut être noyé. Ne pas s'inquiéter, ce problème peut facilement être corrigé. Mettre le levier du volet de départ en position B (ouvert). Appuyer sur la gâchette et tirer le cordon du lanceur rapidement 10 à 12 fois. Si le moteur ne démarre pas, voir la section « Dépannage », plus loin dans ce manuel ou appeler gratuitement le 1-866-574-9242 (États-Unis) ou le 1-866-574-9243 (Canada).

Besoin d'aide ? Appeler le 1-866-574-9242

Pour toute question concernant le taille-bordures / débroussailleuse, nous contacter gratuitement au 1-866-574-9242.

⚠ AVERTISSEMENT : Les gaz d'échappement de ce produit contiennent des produits chimiques connus de l'état de Californie pou causer le cancer, des malformations congénitales et d'autres troubles de l'appareil reproducteur.

Table des matières

Introduction....4

Règles de sécurité ....5

Symboles 6-7

Autocollants 8

Caractéristiques....9-11

Fiche technique....9

Assemblage....13-16

Déballage 12

Montage de l'accessoire sur l'arbre supérieur....13

Retrait de l'accessoire de l'arbre supérieur ....13

Installation de la poignée avant ....13

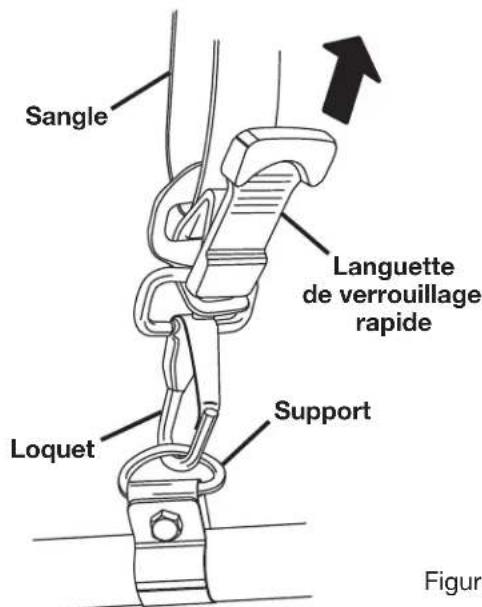

Installation de la bandoulière....13

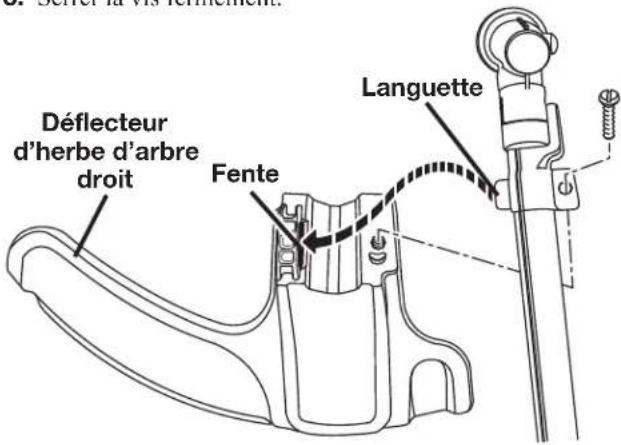

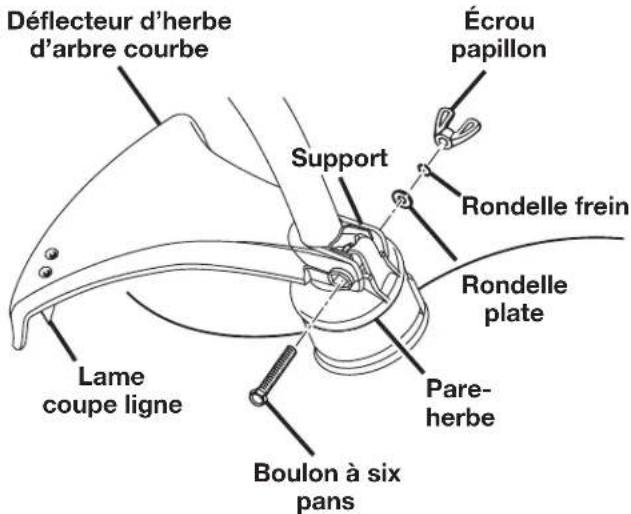

Installation du déflecteur d'herbe ....14

Conversion de débroussailleuse en taille-bordures....15

Conversion de taille-bordures en débroussailleuse....16

Utilisation....17

Applications 17

Mélange du carburant....17

Remplissage du réservoir....17

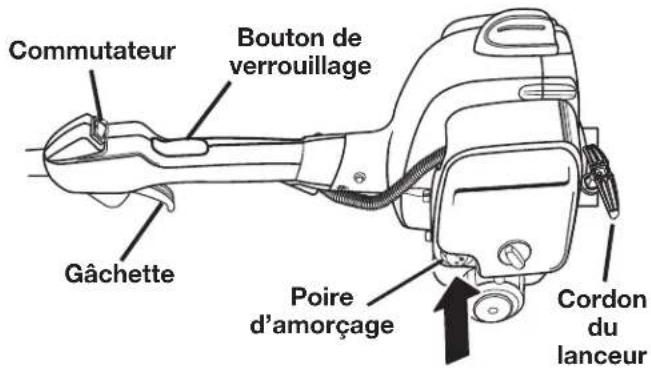

Démarrage....18

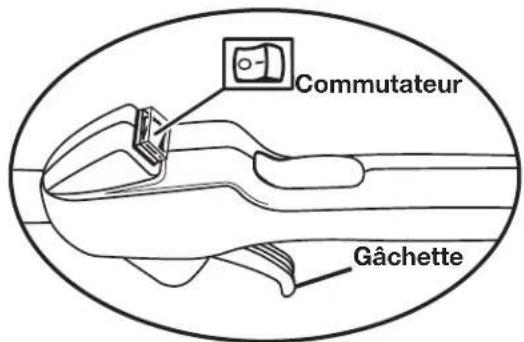

Arrêt....18

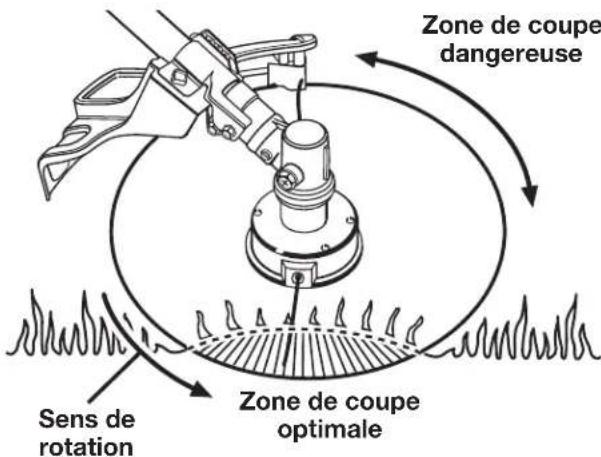

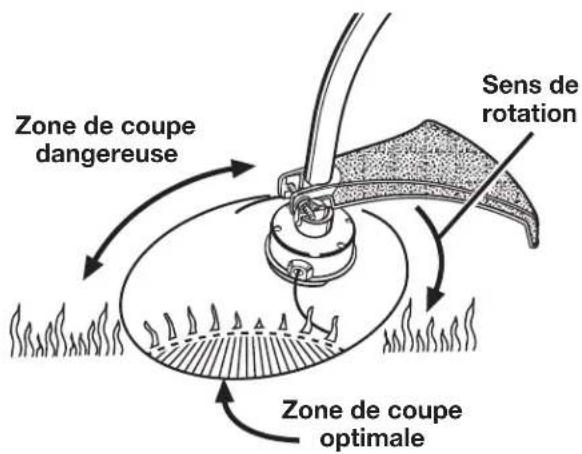

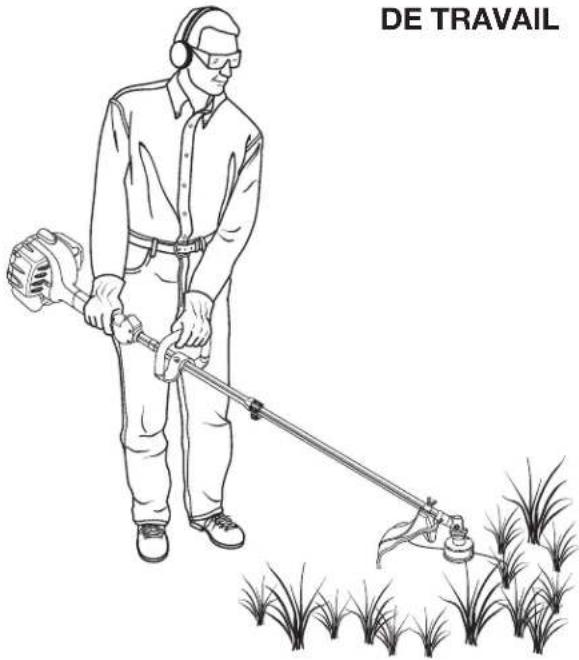

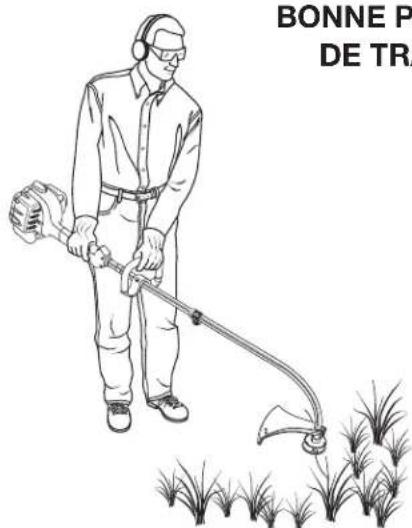

Utilisation du taille-bordures....19

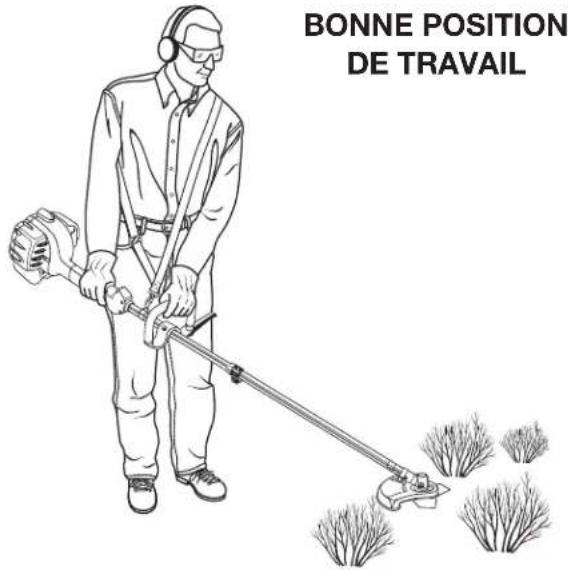

Utilisation de la débroussaillcuse ....20

Entretien....21

Programme d'entretien du système antipollution....21

Nettoyage 21

Maintenance....21

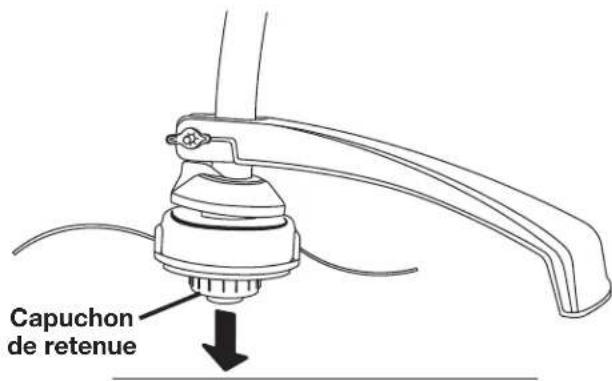

Remplacement de la ligne de coupe 21-22

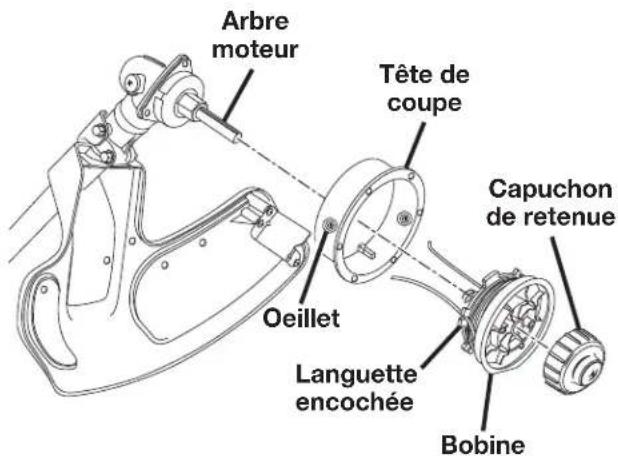

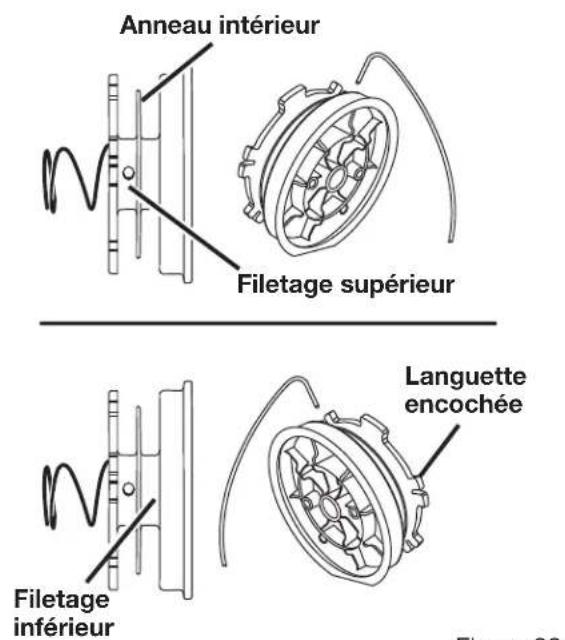

Remplacement de la bobine....22

Vérification du bouchon du réservoir de carburant ....23

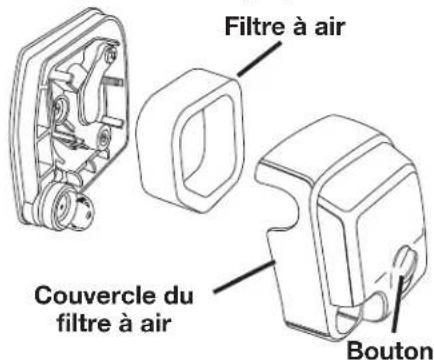

Nettoyage du filtre à air 23

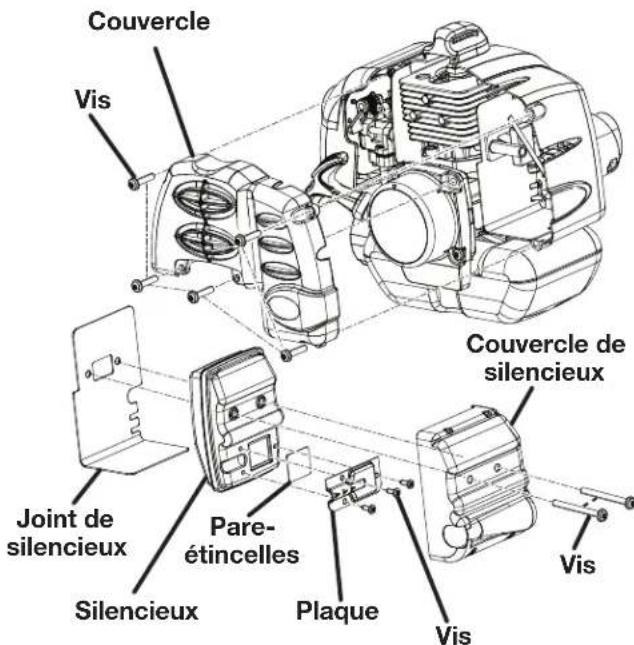

Nettoyage de l'écran pare-étincelles....23

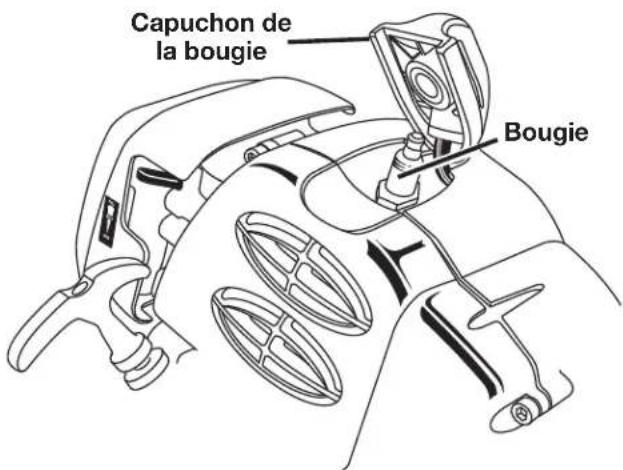

Remplacement de la bougie....24

Remisage....24

Transport....24

Dépannage....25

Garantic....26-27

Introduction

Merci d'avoir acheté un produit Toro.

Nous tenons à ce que vous soyez entièrement satisfait de votre nouveau produit. N'hésitez donc pas à contacter un concessionnaire réparateur agréé pour tout ce qui concerne l'entretien et le dépannage, la commande de pièces détachées ou tout renseignement qui pourrait vous être utile.

Lors de tout contact avec un concessionnaire agréé, veiller à disposer des numéros de modèle et de série du produit. Ces numéros aideront le représentant de service à fournir des informations exactes sur le produit particulier. L'autocollant de numéros de modèle et de série est apposé sur le boîtier du moteur.

Pour plus de commodité, noter le numéro de série dans l'espace ci-dessous.

No. de modèle
No. de série

Lire ce manuel attentivement pour apprendre à utiliser et entretenir le produit correctement. La lecture de ce manuel aidera à protéger l'opérateur et les autres personnes présentes contre les risques de blessures et à éviter des dommages au produit. Bien que les outils conçus, fabriqués et commercialisé soient des produits de la plus haute qualité, étudiés pour offrir une sécurité maximum, il incombe à leurs propriétaires de les utiliser correctement et en toute sécurité. Il incombe également au propriétaire de l'outil d'instruire les personnes autorisées à l'utiliser au sujet de la sécurité d'utilisation.

Tout au long de ce manuel, Toro utilise un système d'identification des dangers potentiels et des messages de sécurité destinés à permettre à l'opérateur et aux personnes présentes d'éviter des risques de blessures graves, voire mortelles. Les termes DANGER, AVERTISSEMENT et ATTENTION sont utilisés pour indiquer le niveau de risque. Toutefois, quel que soit le niveau de risque, la plus extrême prudence est de rigueur. Deux autres termes, « Important » et « Remarque », sont destinés à attirer l'attention sur des informations importantes.

Terme signal Explication

DANGER Indique une situation extrêmement dangereuse qui, si elle n'est pas évitée, aura pour conséquences des blessures graves ou mortelles.
AVERTISSEMENT	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures graves ou mortelles.
ATTENTION	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou de gravité modérée. Ce terme peut également être employé pour avertir l'utilisateur de pratiques dangereuses pouvant causer des dommages matériels.
Important	Un message intitulé Important contient des informations ou instructions vitales pour l'utilisation ou l'entretien du matériel.

Remarque Une remarque contient des informations ou instructions supplémentaires concernant l'utilisation ou l'entretien du matériel.

AVERTISSEMENT :

Lire et veiller à bien comprendre toutes les instructions. Le non respect de toutes les instructions ci-dessous peut entraîner des blessures graves et des dommages au produit.

Ce produit a été conçu et fabriqué pour être conforme ou supérieur aux exigences de sécurité pour taille-bordures et débroussailleuses motorisés de la norme ANSI B175.3 actuellement en vigueur.

■ Condition physique de l'opérateur. Ne pas utiliser ce produit en état de fatigue ou sous l'influence de l'alcool, de drogues ou de médicaments.
■ Vêtements. Toujours porter des pantalons longs, des chaussures de travail et des gants. Ne pas porter de vêtements amples, bijoux, shorts, sandales et ne pas travailler pieds nus. Attacher les cheveux longs pour les maintenir au-dessus des épaules, afin qu'ils ne se prennent pas dans les pièces en mouvement.
■ Accessoires de protection. Toujours porter une protection oculaire certifiée conforme à la norme ANSI Z87.1 lors de l'utilisation de ce produit. Porter une protection auditive durant les périodes d'utilisation prolongée.
- État du taille-bordures avant utilisation. Inspector l'outil avant chaque utilisation. Remplacer les pièces endommagées. S'assurer de l'absence de fuites de carburant. S'assurer que toutes les pièces de boulonnerie sont en place et bien serrées. Remplacer toutes les pièces de l'accessoire de coupe qui sont fendues, brisées ou endommagées de quelque façon que ce soit. S'assurer que l'accessoire de coupe est correctement installé et solidement assujetti. S'assurer que l'accessoire de coupe est correctement installé et positionné selon les instructions du fabricant. Utiliser exclusivement les lignes flexibles non métalliques recommandées par le fabricant. Par exemple, ne jamais utiliser de fil ou câble métallique qui pourrait se briser et devenir un projectile dangereux.
■ Position de travail correcte. Se tenir bien campé et en équilibre. Ne pas travailler hors de portée. Tenir l'accessoire de coupe au-dessous du niveau de la taille. Garder toutes les parties du corps à l'écart de l'accessoire de coupe lorsque le moteur tourne.
■ Gaz d'échappement. Ne jamais lancer ou faire tourner le moteur dans un endroit clos ; l'inhalation des gaz d'échappement peut être dangereuse ou mortelle.
■ Approvisionnement en carburant. Mélanger le carburant à l'extérieur, loin de toute flamme ou source d'étincelles. Retirer le bouchon du réservoir de carburant, seulement après avoir arrêté le moteur. Ne pas fumer pendant l'approvisionnement ou la préparation du mélange de carburant. Essuyer tout le carburant éventuellement répandu sur l'outil. S'éloigner d'au moins 9 m (30 pi) du point d'approvisionnement avant de lancer le moteur.

■ Zone de travail. Déblayer la zone de travail avant chaque utilisation. La débarrasser de tous les objets tels que cailloux, verre brisé, clous, fils métalliques, cordes, etc. risquant d'être projetés ou de se prendre dans l'accessoire de coupe. Éloigner les enfants, badauds et animaux domestiques de la zone de travail. Garder les badauds, enfants, badauds et animaux domestiques à une distance de 15 m (50 pi). Étant donné les risques de blessures infligées par des objets projetés, nous recommandons que toutes les personnes se trouvant à proximité portent des lunettes de sécurité. Si quelqu'un s'approche pendant l'utilisation de l'outil, arrêter le moteur et l'accessoire de coupe.

■ Environnements dangereux. Pour éviter de tomber, ne pas utiliser l'outil dans des endroits humides ou mouillés.

- Contrôle de l'outil. La tête de coupe peut tourner pendant le réglage du carburateur. Par conséquent, il convient de porter un équipement de protection et respecter toutes les instructions de sécurité. Si l'outil est équipé d'un embrayage, s'assurer que l'accessoire de coupe s'immobilise lorsque le moteur tourne au ralenti. Lorsque le moteur est arrêté, s'assurer que l'accessoire de coupe est immobilisé avant de le poser.

■ Utiliser l'outil approprié. L'outil ne doit être utilisé que pour les applications pour lesquelles il est conçu.

- État de la débroussailleuse avant utilisation. Les poignées doivent être installées conformément aux instructions du fabricant. Ne pas essayer d'installer une lame sur l'outil sans que toutes les pièces nécessaires soient correctement montées. Des pièces manquantes ou incorrectes pourraient causer l'éjection de la lame, ce qui exposerait l'opérateur et les personnes présentes à des risques de blessures graves. Jeter toute lame déformée, voilée, fissurée, brisée ou autrement endommagée.

- Utiliser l'équipement approprié. Toujours utiliser la barre de protection de la poignée avant et la bandoulière avec la débroussailleuse.

- Ricochet de lame. Un ricochet de lame peut se produire lorsque celle-ci entre en contact avec un objet qu'elle ne peut pas couper immédiatement. Le ricochet peut être assez violent pour pousser l'outil et/ou l'opérateur dans une direction quelconque et faire perdre le contrôle de l'outil. Un ricochet peut se produire à tout instant si la lame est bloquée, stoppe ou se coince. Ce problème est plus susceptible de se produire dans les endroits où il n'est pas possible de voir le matériau coupé.

- Arrêt. Une lame continuant de tourner au débrayé une fois que le moteur est arrêté ou la gâchette relâchée peut causer des blessures. Garder le contrôle de l'outil jusqu'à ce que la lame soit complètement immobilisée.

Règles de sécurité

Ce moteur est équipé d'un silencieux doté d'un écran pare-étincelles. La section 4442 du California Public Resource Code interdit l'utilisation de ce moteur sans un silencieux muni d'un pare-étincelles dans les endroits boisés, broussailleux ou couvert d'herbe. Des réglementations similaires peuvent être en vigueur dans d'autres états ou provinces.

Ce système d'allumage est conforme à la norme canadienne ICES-002.

Conserver ces instructions. Les consulter fréquemment et les utiliser pour instruire les autres utilisateurs éventuels. Si cet outil est prêté, il doit être accompagné de ces instructions.

Symboles

Les symboles ci-dessous sont apposés sur le produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d'utiliser l'outil plus efficacement et de réduire les risques.

Symbole Nom Explication

Symbolc d'alerte de sécurité Précautions destinées à assurer la sécurité.

Inté Manuel d'utilisation Lire le manuel d'utilisation avant de mettre en marche ou d'utiliser cet outil. Le non respect des instructions et précautions de sécurité contenues dans le manuel d'utilisation peut entraîner des blessures graves.

Nelaisser personne s'approcher Garder les badauds à une distance de 15 m (50 pi) minimum.

Richochet Les objets projetés peuvent ricocher et infliger des blessures ou causer des dommages matériels.

Ne pas utiliser de lame Ne jamais utiliser une lame quelconque sur un outil portant ce symbole.

Ricochet de lame Se méfier des ricochets de lame. Les outils conçus pour l'utilisation avec une lame portent ce symbole pour avertir des risques de ricochet.

Essence et huile Utiliser de l'essence sans plomb pour automobiles, avec un indice d'octane de 87 ([R + M] / 2) ou plus. Cet outil utilise un moteur deux temps qui nécessite le mélange d'essence et d'huile 2 temps.

Symboles

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
	Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée, aura pour conséquences des blessures graves ou mortelles.
	Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, aura pour conséquences des blessures graves ou mortelles.
	Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait avoir pour conséquences des blessures légères ou de gravié modérée.
	ATTENTION : (Sans symbole d’alerte de sécurité) Indique une situation pouvant entraîner des dommages matériels.

DÉPANNAGE

Le dépannage exigeant des précautions extrêmes et la connaissance du système, il ne doit être confié qu'à un technicien de service qualifié. En ce qui concerne les réparations, nous recommandons de confier l'outil au CENTRE DE RÉPARATIONS AGRÉÉ le plus proche.

Utiliser exclusivement des pièces identiques à celles d'origine pour les réparations.

AVERTISSEMENT :

Pour éviter des blessures graves, ne pas essayer d'utiliser ce produit avant d'avoir lu entièrement et bien compris toutes les instructions contenues dans le manuel d'utilisation. Conserver ce manuel d'utilisation et le consulter fréquemment, afin d'assurer le maintien de la sécurité et de pouvoir instruire les autres utilisateurs éventuels.

AVERTISSEMENT :

L'utilisation de tout outil motorisé peut entraîner la projection d'objets dans les yeux et causer des lésions oculaires graves. Lors de l'utilisation d'outils motorisés, veiller à porter des lunettes étanches ou des lunettes de sécurité à coques latérales ou, si nécessaire, un masque facial intégral. Nous recommandons d'utiliser un masque facial à champ de vision élargi, plutôt que des lunettes de vue ou des lunettes de sécurité munies d'écrans latéraux. Toujours porter une protection oculaire certifiée conforme à la norme ANSI Z87.1.

CONSERVER CES INSTRUCTIONS

Les autocollants d'instructions et de mises en garde sont placés bien en vue de l'opérateur, près des pièces présentant un danger potentiel. Remplacer immédiatement tout autocollant manquant ou endommagé.

Réf. 940686004

DÉMARRAGE

1 Mettre le COMMUTATEUR en position de MARCHE 2 Appuyer 8 fois sur la poire 3 Mettre le volet de départ en position d'étranglement FULL (complètement ouvert). 4 APPUYER À FOND SUR LA GÂCHETTE (ÉTAPE 7) e tirer vigoureusement sur le lanceur (pas plus de 5 Mettre le volet de départ en position HALF (demi ouvert) 6 Tirer sur le cordon du lanceur jusqu'à ce que le moteur démarre, pas plus de 6 fois 7 Mettre le volet de départ en position RUN (ma Pour toute assistance, appeler le : 1-866-574-9242

Réf. 940230129 Réf. 940657004

Réf. 940627032 (Bandoulière)

Caractéristiques

Fiche technique

Nom Caractéristique

Moteur 24,5 cc, vilebrequin complet

Largeur de coupe

No. de modèle 51952 43,2 cm (17 po)

No. de modèle 51972 45,7 cm (18 po)

No. de modèle 51992 Débroussailleuse : 20,3 cm (8 po), taille-bordures : 45,7 cm (18 po)

Diamètre de ligne 2,4 mm (0,095 po)

Poids

No. de modèle 51952 5,7 kg (12-1/2 lb)

No. de modèle 51972 6,1 kg (13-1/2 lb)

No. de modèle 51992 6,1 kg (13-1/2 lb)

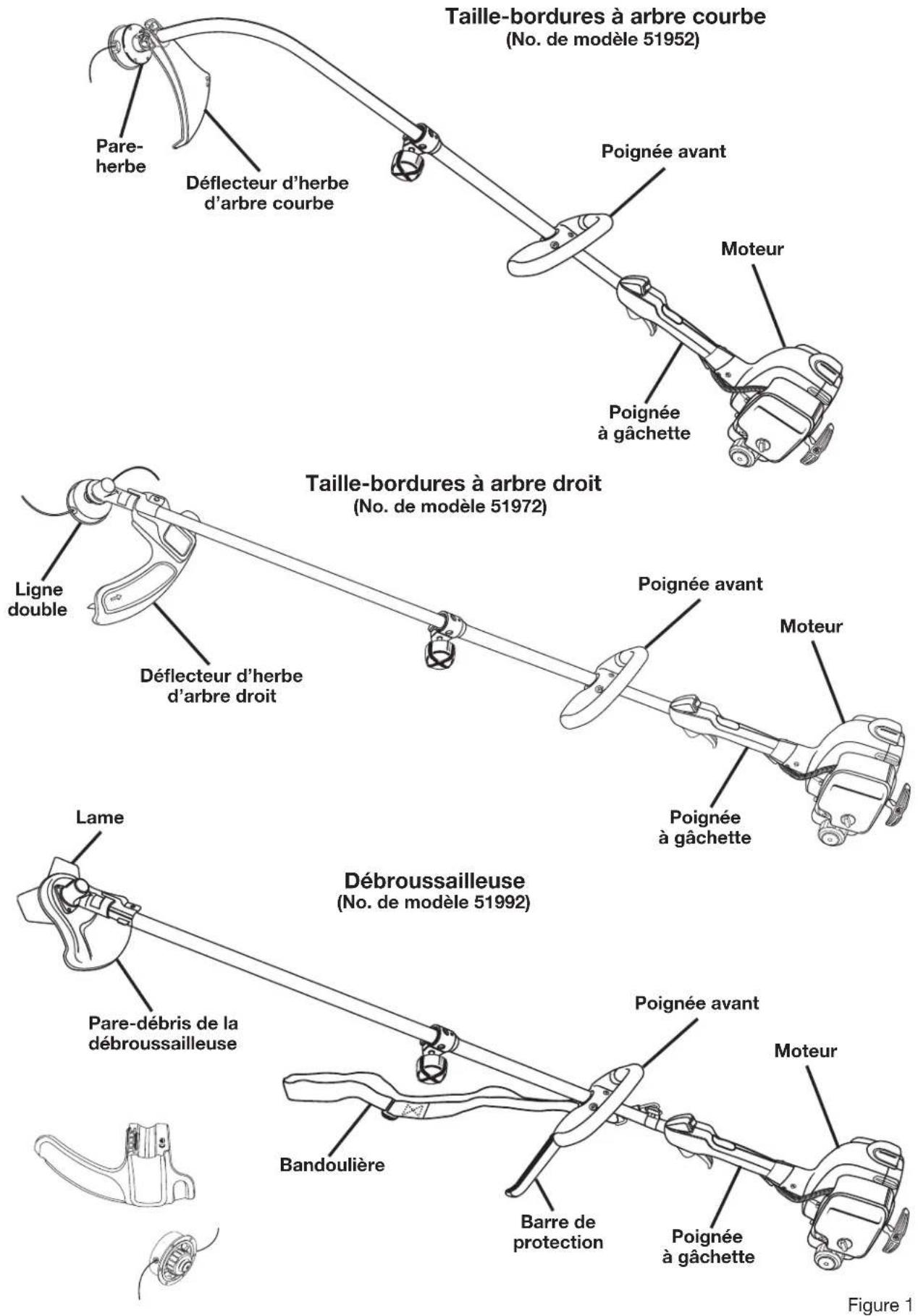

Apprendre à connaître taille-bordures / débroussailleuse

Voir la figure 1.

Avant d'utiliser ce produit, se familiariser avec toutes ses fonctions et tous ses dispositifs de sécurité.

Caractéristiques communes

Moteur

Le moteur est puissant et facile à lancer. Il est bien équilibré ce qui réduit les vibrations et accroît sa durabilité.

Ligne double

Une ligne double coupe plus efficacement qu'une ligne simple.

Déflecteur d'herbe

Le déflecteur d'herbe protège l'opérateur des débris projetés.

Conception ergonomique

Ce produit est extrêmement maniable. L'outil est conçu pour pouvoir être tenu confortablement et aisément dans différentes positions et à différents angles.

Caractéristiques du taille-bordures à arbre courbe

(No. de modèle 51952)

Pare-herbe

Le pare-herbe empêche l'herbe de s'enrouler sur l'arbre.

Caractéristiques de la débroussailleuse

(No. de modèle 51992)

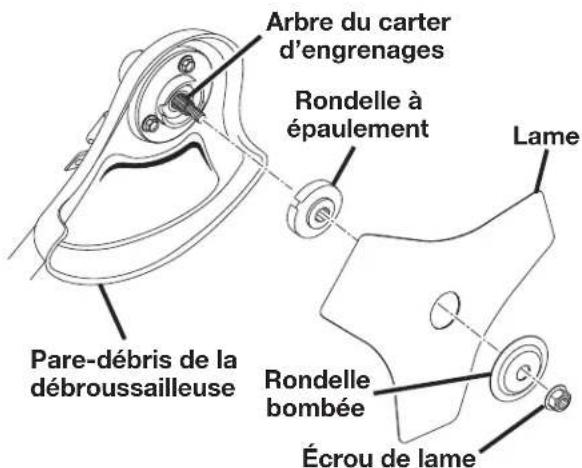

Lame

La lame Tri-Arc® est conçue pour couper des herbes lianes et végétations légères.

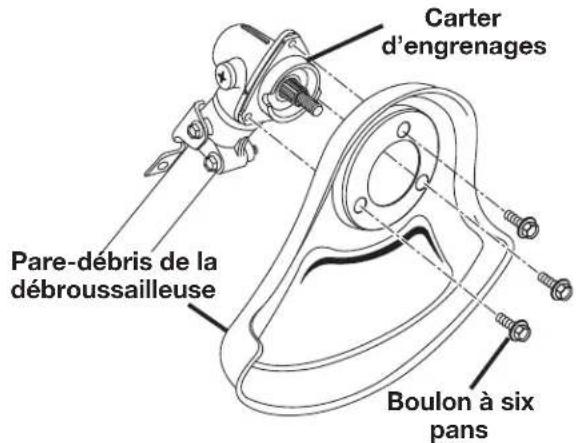

Pare-débris de la débroussailleuse

La garde de lame de la débroussailleuse protège l'opérateur des débris projetés.

Bandoulière

La débroussailleuse inclut une bandoulière permettant de suspendre l'outil sur l'épaule.

Barre de protection

La poignée de la débroussailleuse est dotée d'une barre de protection assurant que l'opérateur reste en position correcte et maintenant une distance appropriée entre celui-ci et la lame.

Taille-bordures à arbre courbe (No. de modèle 51952) Pare- herbe Déflecteur d'herbe d'arbre courbe Poignée avant Moteur Poignée à gâchette Taille-bordures à arbre droit (No. de modèle 51972) Ligne double Déflecteur d'herbe d'arbre droit Poignée avant Moteur Poignée à gâchette Lame Débroussailleuse (No. de modèle 51992) Pare-débris de la débroussailleuse Bandoulière Barre de protection Poignée avant Moteur Poignée à gâchette Figure 1

Déballage Instructions

■ Avec précaution, sortir l'outil du carton.
■ Examiner soigneusement l'outil pour s'assurer que rien n'a été brisé ou endommagé en cours de transport.
- Ne pas jeter les matériaux d'emballage avant d'avoir soigneusement examiné l'outil et avoir vérifié qu'il fonctionne correctement.
■ Si des pièces sont manquantes ou endommagées, appeler le 1-866-574-9242 (appel gratuit).

Liste des pièces

Arbre supérieur (Bloc moteur) (1)

Arbre d'accessoire (Tête de coupe) (1)

Poignée (1) (Modèles 51952 et 51972)

Poignée et Protection (1) (Modèle 51992)

Déflecteur d'herbe d'arbre courbe (1) (Modèle 51930B. 51952)

Déflecteur d'herbe d'arbre droit (1) (Modèles 51972 et 51992)

Tête de coupe à ligne (Modèle 51992)

Huile

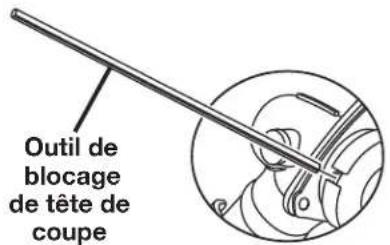

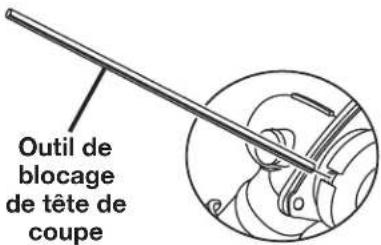

Outil de blocage de tête (1) (Modèle 51992)

Bandoulière (1) (Modèle 51992)

Couvercle de rangement (1)

Manuel d'utilisation (1)

AVERTISSEMENT :

Si des pièces manquent, ne pas utiliser l'outil avant qu'elles aient été installées. L'utilisation d'un outil dont certaines pièces manquent peut entraîner des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des accessoires non recommandés. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses susceptibles d'entraîner des blessures graves.

AVERTISSEMENT :

Ne pas mettre en marche le taille-bordures / la débroussailleuse avant d'avoir terminé l'assemblage. Le non respect de cet avertisse- ment peut causer un démarrage accidentel, entraînant des blessures graves.

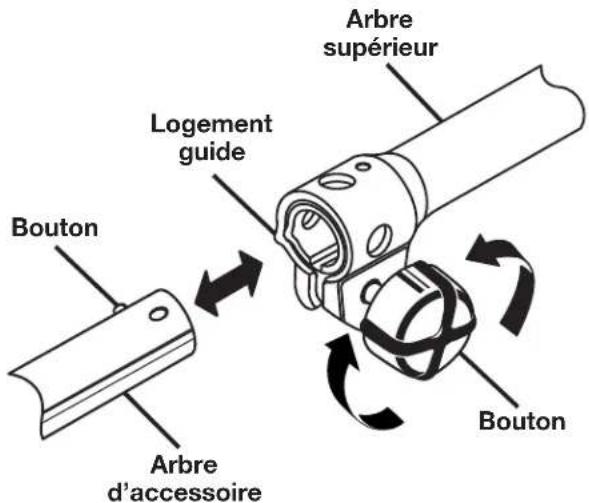

Montage de l'accessoire sur l'arbre supérieur

Voir la figure 2.

Pour monter l'accessoire sur l'arbre supérieur.

1. Desserrer le bouton en le tournant vers la gauche.
2. Retirer le capuchon de l'arbre d'accessoire.
3. Aligner le bouton de l'arbre d'accessoire sur le logement guide de l'arbre supérieur.
4. Glisser l'arbre d'accessoire dans l'arbre supérieur jusqu'à ce qu'il s'encliquette en place.

Remarque : Il peut être nécessaire de tourner l'arbre de l'accessoire pour l'aligner sur l'autre arbre.

1. Serrer fermement le bouton en le tournant vers la droite.

Arbre supérieur Logement guide Bouton Arbre d'accessoire Bouton

Figure 2

Retrait de l'accessoire de l'arbre supérieur

Voir la figure 2.

Retrait de l'accessoire de l'arbre supérieur

1. Desserrer le bouton en le tournant vers la gauche.
2. Appuyer sur le bouton tout en tirant l'accessoire hors de l'arbre.

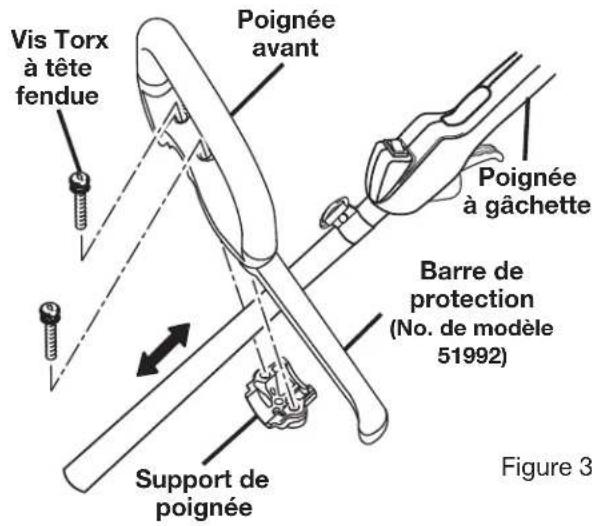

Installation de la poignée avant

Voir la figure 3.

Pour installer la poignée avant :

1. Retirer les vis Torx™ et séparer la poignée de son suppor.

2. Placer la poignée sur le dessus de l'arbre supérieur, à au moins 25,4 cm (10 po) du centre de la poignée à gâchette en veillant à ce qu'elle soit inclinée vers celle-ci.

3. Positionner la poignée sur l'arbre supérieur de manière à obtenir une position d'utilisation confortable.

4. Placer le support de poignée sur le bas du tube, à l'opposé de la poignée.
5. Assujettir la poignée avec les vis Torx™.

Vis Torx à tête fendue Poignée avant Poignée à gâchette Barre de protection (No. de modèle 51992) Support de poignée Figure 3

Installation de la bandoulière Nos. de modèle 51992

Voir la figure 4.

Pour installer la bandoulière.

1. Accrocher la sangle sur le support.
2. Régler la longueur de la sangle de manière à obtenir une position confortable.

Remarque : Pour libérer instantanément l'outil de la bandoulière, tirer vigoureusement sur la languette de verrouillage.

Sangle Languette de verrouillage rapide Support Loquet Figure

Figure 4

Installation du déflecteur d'herbe

L'installation du dévlecteur d'herbe dépend du modèle de taille-bordures : à arbre droit ou à arbre courbe.

AVERTISSEMENT :

La lame coupe ligne du déflecteur est tranchante. Éviter de la toucher. Le contact avec la lame peut causer des blessures graves.

Remarque : Pour assurer la protection de l'opérateur, toujours installer le déflecteur d'herbe.

Installation du déflecteur d'herbe d'arbre courbe No. de modèle 51952

Voir la figure 5.

Pour installer le déflecteur d'herbe d'arbre courbe, procéder comme suit.

1. Retirer le boulon à six pans, la rondelle plate, la rondelle frein et l'écrou papillon du déflecteur d'herbe.
2. Emboîter le déflecteur d'herbe sur le bas de l'arbre courbe, comme illustré.
3. Relever légèrement le pare-herbe.
4. Insérer le boulon à six pans dans le déflecteur d'herbe, le support et le pare-herbe.
5. Installer la rondelle plate et la rondelle frein sur le boulon à six pans.
6. Installer l'écrou papillon sur le boulon et le serrer fermement en le tournant vers la droite.

Déflecteur d'herbe d'arbre courbe Écrou papillon Support Rondelle frein Rondelle plate Lame coupe ligne Pare- herbe Boulon à six pans

Figure 5

Installation du déflecteur d'herbe d'arbre droit No. de modèle 51972 et No. de modèle 51992

Voir la figure 6.

Pour installer le déflecteur d'herbe d'arbre droit, procéder comme suit :

1. Retirer la vis à six pans à tête fendue du déflecteur d'herbe.
2. Insérer la languette du support de montage dans la fente du déflecteur d'herbe.
3. Insérer la languette du support de montage dans la fente du déflecteur d'herbe.

4. Insérer la vis à six pans à tête fendue dans le support de montage et le déflecteur d'herbe.

5. Serrer la vis fermement.

Déflecteur d'herbe d'arbre droit Fente Languette

Figure 6

Conversion de débroussailleuse en taille-bordures

Nos. de modèle 51992

Pour convertir l'outil de débroussailleuse en taille-bordures, retirer la lame et le pare-débris, puis installer le déflecteur d'herbe et la tête de coupe à ligne.

Retrait de la lame et du pare-débris

Voir les figures 7 et 8.

Pour retirer la lame et le pare-débris :

1. Aligner la fente de la rondelle à épaulement supérieure sur la fente du carter d'engrenages.
2. Insérer l'outil de blocage dans fente de la rondelle à épaulement du carter d'engrenages.
3. Retirer l'écrou de lame en le tournant vers la droite (filetage à gauche).
4. Retirer la rondelle bombée et la lame.

AVERTISSEMENT :

Manipuler la lame avec précaution. Elle est très affûtée. Le non-respect de cette mise en garde peut entraîner des blessures graves.

1. Retirer la rondelle à épaulement supérieure de l'arbre moteur et la conserver en vue de l'installation de la tête de coupe à ligne.
2. Retirer les trois vis de fixation du pare-débris.
3. Retirer le pare-débris de débroussailleuse.

Remarque : Ranger les pièces de débroussailleuse ensemble, en vue d'une utilisation ultérieure.

Installation du déflecteur d'herbe

Voir « Installation du déflecteur d'herbe d'arbre droit », plus haut dans ce manuel.

Installation de la tête à ligne de coupe

Voir la figure 9.

Pour installer la tête à ligne de coupe, procéder comme suit.

1. Aligner la fente de la rondelle à épaulement supérieure sur la fente du carter d'engrenages.
2. Insérer l'outil de blocage dans la rondelle à épaulement et le carter d'engrenages.
3. Installer l'arbre moteur et la tête de coupe à ligne sur l'arbre du carter d'engrenages en tournant l'arbre moteur vers la gauche (filetage à gauche).
4. Serrer fermement l'arbre moteur.

Outil de blocage de tête de coupe

Figure 7

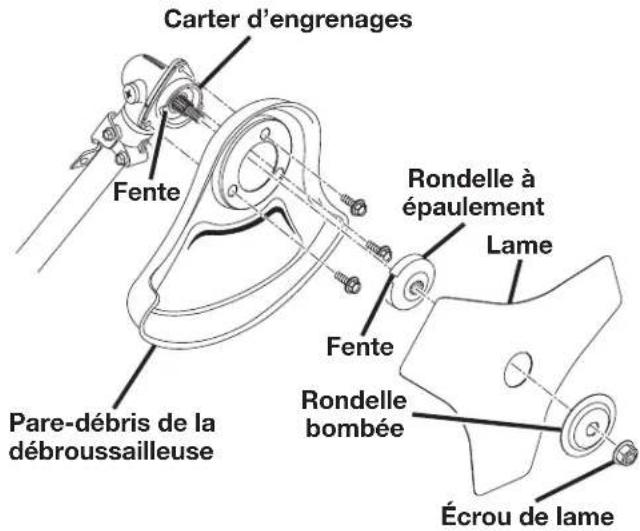

Carter d'engrenages Fente Rondelle à épaulement Lame Fente Rondelle bombée Pare-débris de la débroussailleuse Écrou de lame

Figure 8

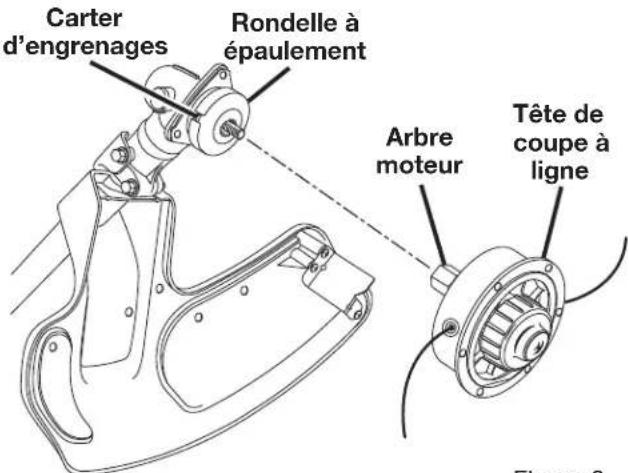

Carter d'engrenages Rondelle à épaulement Arbre moteur Tête de coupe à ligne Figure 9

Figure 9

Conversion de taille-bordures en débroussailleuse

Nos. de modèle 51992

Pour convertir l'outil de taille-bordures en ébroussailleuse, retirer tête de coupe à ligne et le déflecteur d'herbe, puis installer le pare-débris et la lame.

Retrait de la tête à ligne de coupe et du déflecteur d'herbe

Voir les figures 10 et 11.

Pour retirer la tête à ligne de coupe et le déflecteur d'herbe, procéder comme suit :

1. Aligner la fente de la rondelle à épaulement supérieure sur la fente du carter d'engrenages.
2. Insérer l'outil de blocage dans la rondelle à épaulement et le carter d'engrenages.
3. Retirer l'arbre moteur et la tête de coupe à ligne en tournant l'arbre moteur vers la droite (filetage à gauche).
4. Retirer la rondelle bombée et la conserver pour l'installation de la lame.
5. Retirer la vis de fixation du déflecteur d'herbe.
6. Retirer le déflecteur d'herbe.

Remarque : Ranger les pièces tête de coupe à ligne ensemble, en vue d'une utilisation ultérieure.

Installation du pare-débris de débroussailleuse Voir la figure 12.

Remarque : Pour assurer la protection de l'opérateur, toujours installer le pare-débris.

Pour installer le pare-débris :

1. Placer pare-débris sur le carter d'engrenages, comme illustré.
2. Insérer les trois boulons à six pans dans le pare-débris et le carter d'engrenages, par le dessous.
3. Serrer les boulons à un couple de 40 à 50 pi-lb.

Installation de la lame

Voir la figure 13.

Pour installer la lame, procéder comme suit :

1. Installer la rondelle à épaulement sur l'arbre moteur, côté concave dirigé vers le pare-débris.
2. Centrer la lame sur la rondelle à épaulement en s'assurant la lame est bien à plat et que le moyeu en saillie s'engage dans le trou de la lame.
3. Installer la rondelle bombée, partie convexe en direction opposée à la lame.
4. Installer l'écrou de lame sur l'arbre du carter d'engrenages.
5. Insérer l'outil de blocage dans la rondelle à épaulement et le carter d'engrenages.
6. Installer l'écrou de lame en le tournant vers la gauche (filctage à gauche).
7. Serrer les boulons à la main à un couple de 120 pi-lb et donner 1/2 de tour supplémentaire.

Outil de blocage de tête de coupe

Figure 10

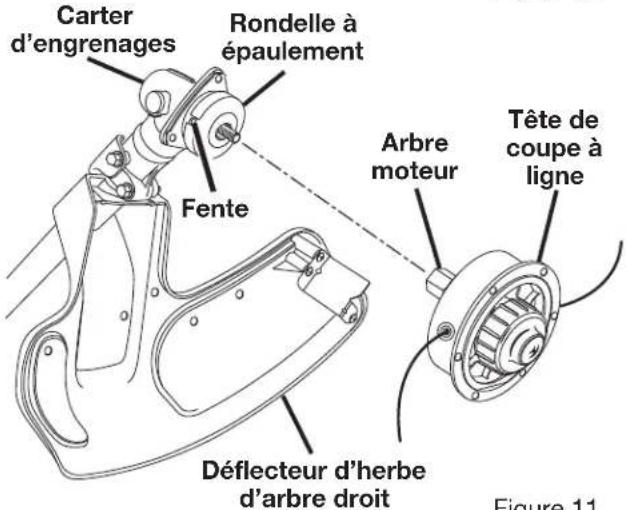

Carter d'engrenages Rondelle à épaulement Fente Arbre moteur Tête de coupe à ligne Déflecteur d'herbe d'arbre droit Figure 11

Figure 11

Carter d'engrenages Pare-débris de la débroussailleuse Boulon à six pans

Figure 12

Arbre du carter d'engrenages Rondelle à épaulement Lame Pare-débris de la débroussailleuse Rondelle bombée Écrou de lame

Figure 13

AVERTISSEMENT :

Ne pas laisser la familiarité avec l'outil faire oublier la prudence. Ne pas oublier qu'une fraction de seconde d'inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter des lunettes de sécurité avec ou sans coques latérales lors de l'utilisation d'outils électriques. Si cette précaution n'est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Ne pas utiliser d'outils ou accessoires non recommandés par le fabricant pour cet outil. L'utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves.

Applications

Utiliser cet outil approprié pour les applications suivantes :

■ Taille de gazon, mauvaises herbes et végétation légère (tous les modèles)
■ Bordure des trottoirs et allées (tous les modèles)
■ Taille de gazon, des herbes/lianes pulpeuses végétation légère (modèles 51992)

Mélange du carburant

DANGER :

L'essence est extrêmement inflammable et explosive. Un incendie ou une explosion d'essence infligerait des brûlures à l'opérateur et aux autres personnes présentes.

Cet outil utilise un moteur deux temps qui nécessite le mélange d'essence et d'huile 2 temps. Le mélange doit être dosé à 50 :1 et préparé avec une huile conforme ou supérieure aux exigences de JASO-FC.

Pour mélanger le carburant, procéder comme suit.

1. Se procurer un bidon ou jerrycan approuvé pour l'essence.
2. Mélanger l'huile pour moteur 2 temps fournie à l'essence se trouvant dans le jerrycan conformément aux instructions du carton d'huile.

Important : Ce moteur est certifié pour fonctionner avec de l'essence sans plomb pour automobiles, avec un indice d'octane de 87 ([R + M] / 2) ou plus. Ne pas utiliser d'huile automobile ou pour moteur hors-bord 2 temps. Garder le jerrycan hors de la portée des enfants.

Tableau de mélange huile / essence 50 :1

Essence Huile

1/2 gallon (US) 1,3 oz.

1 gallon US 2,6 oz.

2 gallons US 5,2 oz.

1 litre 20 ml

2 litres 40 ml

3 litres 60 ml

4 litres 80 ml

5 litres 100 ml

Remplissage du réservoir

AVERTISSEMENT :

Toujours arrêter le moteur avant de remplir le réservoir. Ne jamais remplir le réservoir d'une machine lorsque le moteur tourne ou est chaud. S'éloigner d'au moins 9 m (30 pi) du point d'approvisionnement avant de lancer le moteur. Ne pas fumer pendant le remplissage du réservoir.

Pour remplir le réservoir, procéder comme suit :

1. Nettoyer le pourtour du bouchon de remplissage pour éviter la contamination du carburant.
2. Desserrer le bouchon du réservoir en le tournant vers la gauche.
3. Verser le mélange dans le réservoir avec précaution.
4. Nettoyer et inspecter le joint du bouchon.
   Remarque : Si le joint est endommagé, remplacer le bouchon de carburant.
5. Installer le bouchon et le serrer en le tournant vers la droite.

AVERTISSEMENT :

S'assurer de l'absence de fuites de carburant. Toutes les fuites doivent être éliminées avant d'utiliser le produit.

1. Essuyer tout le carburant éventuellement répandu sur l'outil.

2. S'éloigner d'au moins 9 m (30 pi) du point d'approvisionnement avant de lancer le moteur.

Remarque : Il est normal qu'un moteur neuf dégage de la fumée pendant et après la première utilisation.

AVERTISSEMENT :

Des débris peuvent être projetés par l'outil en fonctionnement et blesser l'opérateur ou les autres personnes présentes. Toujours porter une protection oculaire, des pantalons longs épais et des chaussures de travail pendant l'utilisation de l'outil.

Démarrage

Voir les figures 14a, 14b et 15.

La méthode de démarrage n'est pas la même, selon que le moteur est chaud ou froid. Voir l'autocollant du couvercle du filtre à air.

Démarrage du moteur froid

Pour démarrer un moteur froid, procéder comme suit.

1. Poser l'outil sur un sol nu et plat.
2. Mettre le commutateur en position de DÉMARRAGE I.
3. Appuyer sur la poire d'amorçage environ 8 fois.
4. Mettre le levier du volet de départ en position FULL CHOKE (complètement ouvert).
5. Appuyer à fond sur la gâchette (ÉTAPE 7) et tirer vigoureusement sur le lanceur (pas plus de 4 fois).
6. Mettre le levier du volet de départ en position HALF CHOKE (demi étranglement).
7. Tirer sur le cordon du lanceur jusqu'à ce que le moteur démarre, ne pas plus de six (6) fois.
8. Mettre le levier du volet de départ en position RUN (marche).

REMARQUE : Par temps froid, il peut être nécessaire de tirer le lanceur plusieurs fois lorsque le levier de départ est en position FULL (ouvert).

Commutateur Bouton de verrouillage Gâchette Poire d'amorçage Cordon du lanceur

Figure 14a

Mettre le volet de départ en position FULL

Mettre le volet de départ en position RUN
Figure 14b

Démarrage du moteur chaud

Pour démarrer un moteur chaud, procéder comme suit :

1. Poser l'outil sur un sol nu et plat.
2. Mettre le commutateur en position de DÉMARRAGE I.

3. Appuyer sur la poire d'amorçage environ 8 fois.

4. Mettre le levier du volet de départ en position RUN (marche).

5. Tirer le cordon du lanceur.

Remarque : Si le moteur ne démarre pas, reprendre les étapes précédentes.

Arrêt

Voir la figure 15.

Pour arrêter l'outil, procéder comme suit.

Relâcher la gâchette.

Mettre le commutateur en position d'ARRÊT O.

Commutateur Gâchette

Figure 15

Utilisation du taille-bordures

L'utilisation d'un taille-bordures n'est pas la même selon qu'il est équipé d'un arbre droit ou d'un arbre courbe.

AVERTISSEMENT :

Toujours tenir le taille-bordures à l'écart de soi en maintenant une distance de sécurité entre le corps et l'équipement. Tout contact avec le boîtier ou avec la tête de coupe du taille-bordures peut causer des brûlures et / ou d'autres blessures graves.

Utilisation du taille-bordures à arbre courbe (No. de modèle 51952)

Voir la figure 16a.

Pour utiliser le taille-bordures à arbre courbe, procéder comme suit.

1. Lancer le moteur.
2. Tenir le taille-bordures à hauteur de la taille, avec la main droite sur la poignée de la gâchette et la main gauche sur la poignée avant.
3. Tenir l'outil sur le côté droit du corps, le moteur à l'arrière et à l'écart du corps.
4. Tenir la ligne parallèle au sol et couper l'herbe avec un mouvement de droite à gauche.

BONNE P DE TR

Figure 16a

Utilisation du taille-bordures à arbre droit (No. de modèle 51972)

Voir la figure 16b.

Pour utiliser le taille-bordures à arbre droit, procéder comme suit.

1. Lancer le moteur.
2. Tenir le taille-bordures à hauteur de la taille, avec la main droite sur la poignée de la gâchette et la main gauche sur la poignée avant.
3. Tenir l'outil sur le côté droit du corps, le moteur à l'arrière et à l'écart du corps.
4. Tenir la ligne parallèle au sol et couper l'herbe avec un mouvement de gauche à droite.

BONNE POSITION DE TRAVAIL

DE TRAVAIL

Figure 16b

Avance de la ligne de coupe

Voir la figure 16c.

Pour faire avancer la ligne de coupe, procéder comme suit.

1. Lancer le moteur.

2. Lorsque le moteur tourne, taper légèrement la tête de coupe contre le sol. La ligne n'avance que si le moteur tourne à plein régime. Ne pas maintenir le capuchon de retenue contre le sol.

Remarque : La lame du déflecteur coupe la ligne à la longueur correcte.

Remarque : Pour éviter que la ligne s'emmèle, ne taper la tête de coupe sur le sol qu'une seule fois pour la faire avancer. Si une plus grande longueur de ligne est nécessaire, attendre quelques secondes avant de taper la tête de coupe sur le sol une nouvelle fois. Ne pas laisser la ligne s'user jusqu'à ce qu'elle soit trop courte. Garder la ligne à sa longueur maximum.

Capuchon de retenue

Figure 16c

Utilisation de la débroussailleuse (No. de modèle 51992)

Voir la figure 17.

Pour utiliser la débroussailleuse, procéder comme suit.

1. Lancer le moteur.
2. Tenir la débroussailleuse à hauteur de la taille, avec la main droite (bras tendu) sur la poignée de la gâchette et la main gauche sur la poignée avant.
3. Tenir l'outil sur le côté droit du corps, le moteur à l'arrière et à l'écart du corps.
4. Tenir la lame parallèle au sol et couper les herbes et la végétation avec un mouvement de droite à gauche.

BONNE POSITION DE TRAVAIL

Figure 17

Conseils de coupe

Voir les figures 18 et 19.

1. Éviter les surfaces très chaudes en maintenant toujours l'outil à l'écart du corps. (Position de travail correcte illustrée à la figure 16a, 16b et 17).
2. Pour une efficacité maximum, garder le taille-bordures incliné vers la zone de coupe.
3. Pour couper avec le taille-bordures à arbre courbe, utiliser un mouvement de balayage de droite à gauche. Ceci évite que les débris soient projetés en direction de l'opérateur. Éviter de couper dans la zone dangereuse montrée aux figure 18 et 19.
4. Couper avec l'extrémité de la ligne ; ne pas forcer la tête de coupe dans l'herbe non coupée.
5. Les palissades en métal et en bois accélèrent l'usure de la ligne et peuvent la faire casser. Les murs en pierre et brique, trottoirs et pièces de bois peuvent user la ligne rapidement.
6. Éviter les arbres et buissons. L'écorce des arbres, les moulures en bois, le lambrissage et les piquets de palissades peuvent être endommagés par la ligne.

Taille-bordures à arbre courbe

Zone de coupe dangereuse Sens de rotation Zone de coupe optimale

Figure 18

Taille-bordures à arbre droit

Zone de coupe dangereuse Sens de rotation Zone de coupe optimale

Figure 19

Programme d'entretien du système antipollution

L'entretien, le remplacement ou la réparation des composants et systèmes de contrôle des émissions peuvent être effectués par toute entreprise ou spécialiste des moteurs non routiers.

Pièce du système antipollution	Inspector avant chaque utilisation.	Nettoyer toutes le 5 heures de fonctionnement	Remplacer toutes les 25 heures ou chaque année	Nettoyer toutes les 25 heures ou chaque année
Réservoir de carburant (flexibles, bouchon et filtre inclus)	X
Filtre à air	X X
Parc-étincelles	X
Bougic	X

AVERTISSEMENT :

Utiliser exclusivement des pièces Toro d'origine lors de l'entretien de ce produit. L'usage de toute autre pièce pourrait créer une situation dangereuse ou endommager l'outil.

Nettoyage

■ Arrêter le moteur avant de nettoyer l'outil.
■ Nettoyer l'extérieur de l'outil avec un chiffon humide.
- Éviter d'utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce.
■ Essuyer ou racler la terre et les débris éventuellement accumulés sur la tête de coupe et la bobine.
■ Éliminer les débris des ouïes d'admission d'air latérales avec une raclette.

ATTENTION :

Les ouïes d'admission d'air doivent être gardées exemptes d'herbe et de débris pour empêcher la surchauffe du moteur et éventuellement, une panne.

Remarque : Suivant le type de carburant utilisé, le type et la quantité d'huile et/ou les conditions de travail, l'urifice d'échappement et le silencieux peuvent se calaminer. Si un outil motorisé semble avoir perdu de la puissance, cette calamine doit être éliminée pour restaurer le fonctionnement normal. Il est vivement recommandé de confier ce travail à un technicien qualifié.

Maintenance

■ Vérifier le serrage de toute la boulonnerie. Si une pièce endommagée de quelque façon que ce soit, la remplacer.

Remplacement de la ligne de coupe

Voir les figures 20 et 21.

AVERTISSEMENT :

L'utilisation d'une ligne autre que la ligne de coupe monofilament correcte peut être dangereux et entraîner des blessures.

Pour remplacer la ligne de coupe, procéder comme suit.

1. Arrêter le moteur.

AVERTISSEMENT :

S'assurer que la tête de coupe a cessé de tourner. Le contact avec la tête de coupe en rotation peut causer des blessures.

1. Retirer le capuchon de la bougie. Voir la figure 24.
2. Retirer le capuchon de retenue.
3. Retirer la bobine vide.
4. Nettoyer soigneusement la tête de coupe. S'assurer qu'aucune pièce de la tête de coupe n'est usée ou endommagée.
5. Tenir la bobine avec le ressort vers le haut.
6. Insérer l'extrémité de la nouvelle ligne dans le trou de la partie filetée supérieure de la bobine.
7. Enrouler la ligne sur la bobine dans le sens indiqué par les flèchesdu dessus de la bobine, jusqu'à ce qu'elle parvienne à la paroi de la bobine. Ne pas enrouler au-delà du bord de l'anneau intérieur.
8. Bloquer la ligne provisoirement en l'engageant dans l'une des languettes encochées de la bobine.

9. Couper la ligne à 15,2 cm (6 po) des languettes encochées.

10. Répéter l'opération dans la partie filetée inférieure de la bobine et bloquer la ligne dans la languette encochée du côté opposé.

11. Passer les lignes dans les oeillets de la tête de coupe.
12. Installer la bobine sur l'arbre moteur.

Remarque : Il peut être nécessaire de tourner légèrement la bobine pour pouvoir l'installer. Si la ligne s'emmêle ou se brise au niveau des oeillets, retirer la bobine, réinsérer la ligne dans les oeillets et remettre la bobine en place.

1. Retirer chacune des lignes des languettes encochées en les tirant d'un coup sec.
2. Appuyer sur la bobine pour exposer les filetages intérieurs de l'arbre moteur.
3. Visser le capuchon de retenue sur l'arbre moteur.
4. Assujettir le capuchon de retenue.

AVERTISSEMENT :

S'il n'est pas correctement installé, le capuchon de retenue risque d'être éjecté du taille-bordures. Un capuchon ou une bobine éjectée peut infliger des blessures.

1. Remettre le capuchon de la bougie en place. Voir la figure 24.

Anneau intérieur Filetage supérieur Languette encochée Filetage inférieur

Figure 20

Remplacement de la bobine

Voir la figure 21.

Remarque : Pour un résultat optimal, utiliser exclusivement des bobines Toro (réf. AR04118). La fonction d'avance peut causer l'usure de la bobine après un certain temps d'utilisation normale. Des bobines de rechange sont en vente chez les détaillants de produits Toro.

Pour remplacer la ligne de coupe, procéder comme suit.

1. Arrêter le moteur.

AVERTISSEMENT :

S'assurer que la tête de coupe cesse de tourner lorsque la gâchette est relâchée. Le contact avec la tête de coupe en rotation peut causer des blessures.

1. Retirer le capuchon de la bougie. Voir la figure 24.
2. Retirer le capuchon de retenue en le tournant dans le sens indiqué par les flèches.
3. Retirer la bobine vide.
4. Nettoyer soigneusement la tête de coupe. S'assurer qu'aucune pièce de la tête de coupe n'est usée ou endommagée.
5. Retirer les lignes des languettes encochées de la bobine et les étirer d'environ 15,2 cm (6 po).
6. Bloquer les lignes provisoirement en les engageant dans les languettes encochées de la bobine.
7. Passer les lignes de la nouvelle bobine dans les oeillets de la tête de coupe.
8. Installer la bobine sur l'arbre moteur.

Remarque : Il peut être nécessaire de tourner légèrement la bobine pour pouvoir l'installer.

Remarque : Si la ligne s'emmêle ou se brise au niveau des oeillets, retirer la bobine, réinsérer la ligne dans les oeillets et remettre la bobine en place.

1. Retirer chacune des lignes des languettes encochées en les tirant d'un coup scc.
2. Appuyer sur la bobine pour exposer les filetages de l'arbre moteur.
3. Visser le capuchon de retenue sur l'arbre moteur.
4. Assujettir le capuchon de retenue.
5. Remettre le capuchon de la bougie en place. Voir la figure 24.

Arbre moteur Tête de coupe Capuchon de retenue Oeillet Languette encochée Bobine

Figure 21

Vérification du bouchon du réservoir de carburant

AVERTISSEMENT :

Un bouchon de carburant qui fuit pose un risque d'incendie et doit être remplacé immédiatement.

Le bouchon du réservoir de carburant contient un filtre et un clapet antiretour non réparables. Un filtre à carburant colmaté nuit au bon fonctionnement du moteur. Si le fonctionnement du moteur s'améliore lorsque le bouchon est desserré, le clapet antiretour peut être défectueux ou le filtre colmaté. Si nécessaire, remplacer le bouchon de carburant.

Nettoyage du filtre à air

Voir les figures 22 et 23.

Nettoyer le filtre à air aux intervalles prescrits dans le programme d'entretien. Pour nettoyer le filtre à air, procéder comme suit.

1. Arrêter le moteur.

AVERTISSEMENT :

S'assurer que la tête de coupe cesse de tourner lorsque la gâchette est relâchée. Le contact avec la tête de coupe en rotation peut causer des blessures.

1. Retirer le capuchon de la bougie.
2. Desserrer le couvercle du filtre en tournant le bouton vers la droite.
3. Retirer le couvercle du filtre à air.
4. Retirer le filtre à air.
5. Nettoyer le filtre dans de l'eau savonneuse tiède.
6. Le rincer et le laisser sécher complètement.
7. Lubrifier le filtre avec deux gouttes d'huile.
8. Remettre le filtre en place (il ne peut être installé que dans un sens).
9. Remettre le couvercle en place.
10. Serrer le couvercle du filtre en tournant le bouton vers la droite.
11. Remettre le capuchon de la bougie en place.

Remarque : Remplacer le filtre à air (Réf. 88048), aux intervalles prescrits dans le programme d'entretien.

Filtre à air Couvercle du filtre à air Bouton

Figure 22

Remplacement du pare-étincelles

Voir la figure 23.

Il peut être nécessaire de remplacer le pare-étincelles après un emploi prolongé. Si un remplacement est nécessaire, utiliser la pièce Toro référence 000998216.

Pour remplacer le pare-étincelles :

1. Déposer les cinq vis qui maintiennent le couvercle.
   Remarque : Pour retirer ces vis, utiliser un tournevis torx T20 et T25.
2. Retirer le couvercle.
3. Retirer les deux vis de fixation du silencieux.
4. Retirer le silencieux et son joint. Il peut être nécessaire de faire faire des mouvements de va et vient au silencieux pour le dégager de son joint.
5. Retirer couvercle du silencieux.
6. Déposer les trois vis qui maintiennent les plaques sur le silencieux.
7. Retirer le pare-étincelles.
8. Remplacer l'ancien pare-étincelles par le nouveau.
9. Remonter le silencieux en réinstallant les plaques et en serrant les trois vis.
10. Réassembler le silencieux et le couvercle du silencieux et les fixer au joint de silencieux avec les deux vis.
11. Réinsérer le silencieux assemblé.
12. Réinstaller le couvercle sur l'outil et le fixer avec les cinq vis.

Remarque : Ne pas trop serrer les vis.

Couvercle Vis Joint de silencieux Silencieux Pare- étincelles Plaque Couvercle de silencieux Vis

Figure 23

Remplacement de la bougie

Voir la figure 24.

Tous les outils dont le numéro de modèle est inclus dans ce manuel utilisent une bougie Champion RCJ4. La bougie doit être remplacée annuellement par une bougie identique.

Pour remplacer la bougie, procéder comme suit.

1. Retirer le capuchon de la bougie.

2. Desserrer la bougie en la tournant vers la gauche, à l'aide d'une clé à douille.

3. Retirer la bougie.

4. Visser la nouvelle bougie à la main en la tournant vers la droite.

5. Serrer avec une clé à bougie, à un couple de 170 à 190 po-lb maximum. Ne pas trop serrer.

TENTION :

Veiller à ne pas fausser le filetage de la bougie. Ceci endommagerait sérieusement l'outil.

Capuchon de la bougie Bougie

Figure 24

Remisage

La méthode de préparation dépend de la durée du remisage de l'outil.

Remarque : Si l'outil comporte un autre accessoire, installer l'anneau de suspension sur l'extrémité i de l'arbre d'accessoire.

Remisage à court terme

Pour le remisage à court terme, procéder comme suit.

1. Nettoyer soigneusement l'outil.
2. Le remiser dans un endroit bien aéré, inaccessible aux enfants.

Remisage à long terme

Si l'outil ne doit pas être utilisé pendant plus d'un mois, utiliser la méthode de préparation au remisage ci-dessous.

Pour le remisage à long terme, procéder comme suit.

1. Vider complètement le réservoir de carburant dans un bidon ou jerrycan approuvé pour l'essence.
2. Laisser le moteur tourner jusqu'à ce qu'il cale.
3. Nettoyer soigneusement l'outil.
4. Le remiser dans un endroit bien aéré, inaccessible aux enfants.

Remarque : Garder l'outil à l'écart de produits corrosifs, tels que les produits chimiques de jardinage et le sel de dégivrage.

Important : Se conformer à toutes les réglementations locales et gouvernementales concernant la sécurité de la manutention et de l'entreposage de l'essence.

Transport

Pour le transport, procéder comme suit.

1. Vidanger le mélange dans un bidon ou jerrycan approuvé pour l'essence.
2. Transporter l'outil par la poignée avant.
3. Assujettir l'outil dans le véhicule ou sur la remorque.

Problème Cause possible Solution
Le moteur ne démarre pas	1. Commutateur en position d'ARRET O.2. Pas d'étincelle3. Pas de carburant4. Motcur noyé5. Le cordon du lanceur est plus difficile à tirer que lorsque l'outil était neuf	1. Mettre le commutateur d'allumage en position de MARCHE I.2. Retirer la bougie. Remettre le capuchon sur la bougie et poser cette dernière sur le cylindre métallique. Tirer le cordon du lanceur et regarder si une étincelle se produit à l'électrode de la bougie. En l'absence d'étincelle, répéter l'opération avec une bougie neuve.3. Actionner la poire d'amorçage jusqu'à ce qu'elle soit remplic de carburant. Si elle ne se remplit pas, le système d'alimentation en carburant est obstrué. Si la poire se remplit, il se peut que le moteur soit noyé. (Voir le paragraphe suivant).4. Retirer la bougie. Retourner l'outil, de façon à ce que le trou de bougie soit dirigé vers le sol. S'assurer que le levier du volet de départ est en position RUN (marche) et tirer le cordon du lanceur 10 à 14 fois. Ceci chasse l'excédent de carburant du moteur. Nettoyer la bougie et la remettre en place. La gâchette d'accélérateur étant serrée à fond, tirer le cordon du lanceur trois fois. Si le moteur ne démarre pas, mettre le volet de départ en position FULL (complètement ouvert) et suivre la procédure normale de démarrage. Si le moteur ne démarre toujours pas, installer une bougie neuve et répéter l'opération.5. Contacter un centre de réparations agréé.
Le moteur ne parvient pas au régime maximum et dégage trop de fumée	1. Vérifier le mélange de carburant2. Filtre à air encrassé3. Écran pare-étincelles encrassé	1. Utiliser un mélange de carburant et d'huile 2 temps correct et frais.2. Nettoyer le filtre à air.3. Nettoyer le pare-étincelles.
Le système d'avance automatique de la ligne est inopérant	1. Ligne soudée sur elle-même2. Pas assez de ligne sur la bobine3. Ligne trop courte4. Ligne emmêlée sur la bobine5. Régime moteur trop lent	1. Lubrifier avec un produit au silicone.2. Installer une nouvelle ligne.3. Tirer la ligne en appuyant sur la bobine et en la relâchant alternativement.4. Retirer la ligne de la bobine et la rebobiner.5. Faire avancer la ligne, le moteur tournant à plein régime.
Le capuchon de retenue est difficile à tourner lorsque l'avance de ligne automatique est utilisée	Filctage des vis encrassé ou endommagé	Nettoyer et graisser les filetages. Si cela ne résout pas le problème, remplacer le capuchon de retenue.
L'herbe s'enroule sur la tête de coupe et l'arbre d'accessoire	1. Coupe de hautes herbes au ras du sol2. Utilisation de l'outil à régime partiel	1. Couper les herbes hautes du haut en bas.2. Utiliser l'outil à plein régime.
De l'huile s'écoule de l'échappement	1. Utilisation de l'outil à régime partiel2. Vérifier le mélange huile/ carburant3. Filtre à air encrassé	1. Utiliser l'outil à plein régime.2. Utiliser un mélange de carburant et d'huile 2 temps correct et frais.3. Nettoyer le filtre à air.

Taille-bordures à essence Garantie limitée

TECHTRONIC INDUSTRIES NORTH AMERICA, INC. garantit à l'acheteur original que ce taille-bordures est exempt de tous vices de matériaux ou de fabrication et s'engage à réparer ou remplacer gratuitement, à son choix, tout produit s'avérant défectueux au cours des périodes indiquées ci-dessous, à compter de la date d'achat:

■ Deux ans pour les taille-bordures utilisés par des particuliers ou leurs familles ;
■ 90 jours sur les taille-bordures utilisés à toutes autres fins, telles que les travaux commerciaux et la location.
■ Deux ans sur les systèmes de contrôle des émissions des taille-bordures à moteur à essence, utilisés pour quelque application que ce soit, comme indiqué ci-dessous.

Sauf indication contraire dans l'énoncé de garantie du système de contrôle des émissions, cette garantie ne couvre que l'acheteur au détail original et entre en vigueur à la date de l'achat original.

Comment obtenir le service sous garantie

Toute pièce du produit fabriquée ou fournie par Techtronic Industries North America, Inc., et jugée, après évaluation raisonnable par Techtronic Industries North America, Inc., comme présentant des vices de matériaux ou de fabrication, sera réparée ou remplacée par un centre de réparations agréé, sans facturation pour pièces ou main d'oeuvre. Pour obtenir l'adresse du centre de réparations agréé le plus proche, appeler gratuitement le 1-866-574-9242 (États-Unis) ou le 1-866-574-9243 (Canada).

Le produit et toutes les pièces défectueuses devront être retournés à un centre de réparations agréé avant expiration de la période de garantie. Les frais d'expédition au centre de réparations et de retour au propriétaire après réparation ou remplacement du produit seront assumés par le propriétaire. En ce qui concerne les réclamations en garantie, la responsabilité d'Techtronic Industries North America, Inc., se limitera à la réparation ou au remplacement des produits défectueux et aucune revendication de rupture de garantie se pourra causer l'annulation ou la résiliation du contrat de vente d'un produit quel qu'il soit. Une preuve d'achat sera exigée par le centre de réparation, afin de valider toute réclamation au titre de la garantie. Toutes les réparations sous garantie devront être effectuées par un centre de réparations Techtronic Industries North America, Inc., agréé.

Cette garantie ne couvre pas les taille-bordures ayant fait l'objet d'un usage abusif ou négligent, d'un manque d'entretien, ayant été impliqués dans un accident ou employé de façon contraire aux instructions du manuel d'utilisation. Cette garantie ne couvre ni les dommages aux taille-bordures résultant d'un entretien incorrect, ni les produits altérés ou modifiés de façon à nuire au fonctionnement, aux performances et à la durabilité ou dans le but de l'utiliser pour un usage autre que celui prévu. La garantie exclut les réparations rendues nécessaires par l'usure normale ou l'utilisation de pièces et accessoires incompatibles avec le taille-bordures à moteur à essence ou nuisibles à son bon fonctionnement, ses performances ou sa durabilité.

En outre, cette garantie ne couvre pas les articles ci-dessous (exception faite des pièces couvertes par la garantie sur le contrôle des émissions, énoncée plus bas)

A. Les réglages – Bougies, réglages du carburateur, filtres.
B. Les articles consommables – Boutons d'avance par choc, bobines externes, lignes de coupe, bobines internes, poulies et cordons de lanceur, courroies d'entraînement, dents, rondelles en feutre, axes d'attelage, lames de paillage, ventilateur de soufflante, tubes de soufflage et d'aspiration, sacs à débris, guide, chaînes de scie

Techtronic Industries North America, Inc., se réserve le droit d'apporter des modifications ou améliorations à tout produit, sans obligation de modifier les produits fabriqués antérieurement.

LA DURÉE DE TOUTES LES GARANTIES IMPLICITES NE SAURAIT EN AUCUN CAS EXCÉDER LA PÉRIODE DE GARANTIE DÉCLARÉE. PAR CONSÉQUENT, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE VALEUR MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER OU AUTRES SERONT INVALIDÉES À L'EXPIRATION DE LA PÉRIODE DE GARANTIE EXPRESSE DE DEUX ANS OU QUATRE-VINGT-DIX JOURS. LES OBLIGATIONS D'TECHTRONIC INDUSTRIES NORTH AMERICA, INC., DANS LE CADRE DE CETTE GARANTIE SE LIMITENT EXCLUSIVEMENT À LA RÉPARATION OU AU REMPLACEMENT DES PIÈCES DÉFECTUEUSES ET TECHTRONIC INDUSTRIES NORTH AMERICA, INC. N'ASSUME OU N'AUTORISE QUICONQUE À ASSUMER QUELQUE AUTRE OBLIGATION QUE CE SOIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES.

TECHTRONIC INDUSTRIES NORTH AMERICA, INC., DÉCLINE TOUTE RESPONSABILITÉ EN CE QUI CONCERNE LES DOMMAGES DIRECTS, INDIRECTS OU AUTRES, Y COMPRIS, MAIS SANS S'Y LIMITER, LES FRAIS DE RETOUR DU TAILLE-BORDURES À UN CENTRE DE RÉPARATION AGRÉE ET DE RENVOI AU PROPRIÉTAIRE, DE DÉPLACEMENT D'UN TECHNICIEN, DE TÉLÉPHONE OU TÉLÉGRAMME, DE LOCATION D'UN PRODUIT SIMILAIRE PENDANT LA DURÉE DES RÉPARATIONS SOUS GARANTIE, DE DÉPLACEMENT, DE PERTES OU DOMMAGES À DES BIENS PERSONNELS, DE MANQUE À GAGNER, DE PERTE D'USAGE DU PRODUIT, DE PERTE DE TEMPS OU DE DÉRANGEMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES.

Cette garantie donne au consommateur des droits spécifiques, et celui-ci peut bénéficier d'autres droits, qui varient selon les états ou provinces.

Ce produit est fabriqué par Techtronic Industries North America, Inc., sous licence de The Toro Company.

ÉNONCÉ DE LA GARANTIE LIMITÉE DE CONFORMITÉ AUX LOIS ANTIPOLLUTION FÉDÉRALES ET DE CALIFORNIE VOS DROITS ET OBLIGATIONS DE GARANTIE

Techtronic Industries North America, Inc. garantit expressément le système de contrôle des émissions de ce taille-bordures, conformément aux réglementations fédérales américaines et de l'état de Californie décrites ci-après :

Techtronic Industries North America, Inc. garantit à l'acheteur original et à tous les acheteurs ultérieurs que le moteur non routier utilisé sur ce produit était, au moment de la vente initiale, conçu, construit et équipé pour être conforme aux réglementations de l'EPA en vigueur et qu'il est exempt de tous vices de matériaux ou de fabrication pouvant causer sa non conformité aux réglementations en vigueur pendant la période de garantie.

La déclaration CARB suivante s'applique à tous les modèles.

Le California Air Resources Board (CARB) et Techtronic Industries North America, Inc. se font un plaisir de vous expliquer les conditions de garantie de conformité du système antipollution de votre petit moteur non routier. Les moteurs non routiers de petite cylindrée neufs utilisés en Californie, doivent être conçus, construits et équipés conformément aux strictes réglementations antipollution de cet État. Techtronic Industries North America, Inc., doit garantir (et garantit) le système de contrôle des émissions des petits moteurs non routiers pour la période indiquée ci-dessus, à condition qu'ils n'aient pas fait l'objet d'un usage abusif ou d'un manque d'entretien.

Le système de contrôle des émissions peut inclure des pièces telles que le carburateur ou le système d'injection de carburant, le système d'allumage et le convertisseur catalytique. Il peut également inclure les flexibles, courroies, connecteurs et autres articles relatifs au système d'émissions.

Dans l'éventualité d'un problème couvert par la garantie, Techtronic Industries North America, Inc. s'engage à réparer et diagnostiquer (sous réserve que le diagnostic soit effectué dans un centre de réparations agréé) le moteur non routier gratuitement, frais de pièces et main d'œuvre inclus.

Durée de la garantie du fabricant

En Californie, les petits moteurs non routiers 1995 et ultérieurs sont garantis pour une période de deux ans, à compter de la date d'achat. Toute pièce du moteur se rapportant au système de contrôle des émissions s'avérant défectueuse sera réparée ou remplacée gratuitement par Techtronic Industries North America, Inc.

Responsabilités du propriétaire dans le cadre de la garantie

Recommande de conserver tous les reçus relatifs à l'entretien du petit moteur non routier. Toutefois Techtronic Industries North America, Inc. ne peut par refuser la couverture de la garantie pour l'unique raison du manque de reçus ou parce que tous les entretiens prévus n'ont pas été effectués.

Le propriétaire du petit moteur non routier doit toutefois être averti que les réparations couvertes par la garantie peuvent être refusées par Techtronic Industries North America, Inc., si la défaillance de ce moteur est due à un usage abusif, la négligence, un manque d'entretien ou des modifications non approuvées.

Le propriétaire est tenu de confier son petit moteur non routier à un centre de réparations Techtronic Industries North America, Inc. dès qu'un problème se présente. Les réparations sous garantie seront effectuées dans un délai raisonnable, ne dépassant pas 30 jours.

Pour toute question concernant les droits et responsabilités de l'acheteur dans le cadre de la garantie, contacter le service après-vente d'Techtronic Industries North America, Inc., au 1-866-574-9242 (États-Unis) ou 1-866-574-9243 (Canada).

Les pièces de ce produit se rapportant au système de contrôle des émissions et couvertes par la garantie sont : Carburateur, bougie, allumage, filtre à air et filtre à carburant.

Entretien

Il incombe au propriétaire d'effectuer tous les entretiens nécessaires indiqués dans le manuel d'utilisation Techtronic Industries North America, Inc.

Limitations

La garantie du système de contrôle des émissions exclut :

a) Les réparations ou remplacements rendus nécessaires par un usage abusif ou la négligence, le manque d'entretien, des réparations incorrectes ou des remplacements non conformes aux spécifications d'Techtronic Industries North America, Inc., affectant le fonctionnement et / ou la durabilité, ainsi que les altérations ou modifications pas recommandées ou approuvées par écrit de la part d'Techtronic Industries North America, Inc. et
b) Le remplacement des pièces, ainsi que les services et réglages nécessaires pour un entretien requis, à la date ou après la date prévue.

La période de conformité aux réglementations antipollution de l'autocollant de conformité d'émissions indique le nombre nominal d'heures de fonctionnement du moteur conformément aux réglementations du gouvernement fédéral américain.

Catégorie C = 50 heures, B = 125 heures, A = 300 heures.

CE PRODUIT A ÉTÉ ÉQUIPÉ EN USINE D'UN CONVERTISSEUR CATALYTIQUE

Félicitations ! Vous venez d'investir dans la protection de l'environnement. Pour maintenir le niveau d'émissions original de ce produit, voir la section Entretien ci-dessous.

PROGRAMME D'ENTRETIEN DU SYSTÈME D'ÉMISSIONS ET LISTE DES PIÈCES GARANTIES

Pièces du système	Inspector avant	Nettoyer toutes	Remplacer toutes	Remplacer toutes	Reemplácelo cada
chaque utilisation	le 5 heures de	les 25 heures ou	les 25 heures ou	50 heures
fonctionnement	chaque année	chaque année

Pour toute question concernant l'utilisation ou l'entretien utiliser ce produit, appeler le service d'assistance téléphonique Toro ^® !

Le taille-bordures à été entièrement testé avant expédition pour assurer la complète satisfaction de l'utilisateur.

Notes

TORO®

Service après-vente

Pour tout entretien ou réparation du produit, contacter le centre de réparations agréé le plus proche. Pour obtenir l'adresse du centre de réparations agréé le plus proche, appeler gratuitement le 1-866-574-9242 (États-Unis) ou le 1-866-574-9243 (Canada).
