| Type de produit | Condensateur électrique basse tension |
| Marque | ENTES |
| Modèle | ENT.CMD-450-10 |
| Série | CMD |
| Puissance réactive nominale | 10 kVAr |
| Tension nominale | 450 V |
| Fréquence | 50 / 60 Hz |
| Tolérance de capacité | -5 % / +10 % |
| Pertes diélectriques | 0,2 W/kVAr |
| Courant de crête maximal | 200 x In |
| Surcharge maximale | 3 x In |
| dV/dt maximal | 100 V/µs |
| Classe de protection | IP20 (IP54 avec capot optionnel) |
| Résistance de décharge | Externe (intégrée en option) |
| Durée de vie moyenne | 130 000 heures |
| Température de fonctionnement | -25 °C à +55 °C |
| Altitude maximale | < 2000 m |
| Normes | IEC 831-1/2 |
| Connexion | Bornier à vis |
| Couple de serrage des vis | 1,5 Nm (bornes), 11 Nm (M12) |
| Dispositif de sécurité | Protection contre les surpressions intégrée |
| Entretien | Nettoyage extérieur avec un chiffon sec |
| Réparabilité | Non réparable, pièce scellée |
| Poids approximatif | 0,8 kg |
FOIRE AUX QUESTIONS - ENT.CMD-450-10 ENTES
Quelle est la puissance nominale du condensateur ENT.CMD-450-10 ?
La puissance réactive nominale est de 10 kVAr sous une tension de 450 V.
Quelle est la durée de vie de ce condensateur ?
La durée de vie moyenne est de 130 000 heures dans des conditions normales de fonctionnement.
Ce condensateur est-il adapté à une utilisation en intérieur ?
Oui, sa classe de protection est IP20, ce qui le protège contre les corps solides de plus de 12,5 mm. Un capot optionnel permet d'atteindre IP54 pour une utilisation en extérieur.
Quelle est la procédure de décharge avant intervention ?
Le condensateur est équipé d'une résistance de décharge externe (ou interne en option). Attendez 60 secondes après la mise hors tension pour que la tension résiduelle tombe en dessous de 50 V.
Quelles sont les conditions de température pour ce condensateur ?
La température de fonctionnement est de -25°C à +55°C. Au-delà, les performances peuvent être réduites.
Comment installer ce condensateur ?
Fixez-le à l'aide du boulon M12 au couple de 11 Nm. Connectez les câbles aux bornes à vis avec un couple de 1,5 Nm. Respectez la polarité si indiquée.
Quelle est la tolérance de capacité ?
La capacité peut varier de -5% à +10% par rapport à la valeur nominale.
Ce condensateur est-il compatible avec des harmoniques ?
Oui, il supporte un courant de crête de 200 In et une surcharge de 3 In, ce qui le rend adapté aux réseaux avec harmoniques modérés.
Comment nettoyer le condensateur ?
Utilisez un chiffon sec et non pelucheux. N'utilisez pas de solvants ou de produits abrasifs. Assurez-vous que l'appareil est hors tension.
Où puis-je trouver la notice complète ?
La notice complète est disponible en téléchargement gratuit sur notice-facile.com.
Questions des utilisateurs sur ENT.CMD-450-10 ENTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Condensateur électrique au format PDF gratuitement ! Retrouvez votre notice ENT.CMD-450-10 - ENTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ENT.CMD-450-10 de la marque ENTES.
MODE D'EMPLOI ENT.CMD-450-10 ENTES
CXD / CMD Serisi
Alçak Gerilim Güç Kondansatörü


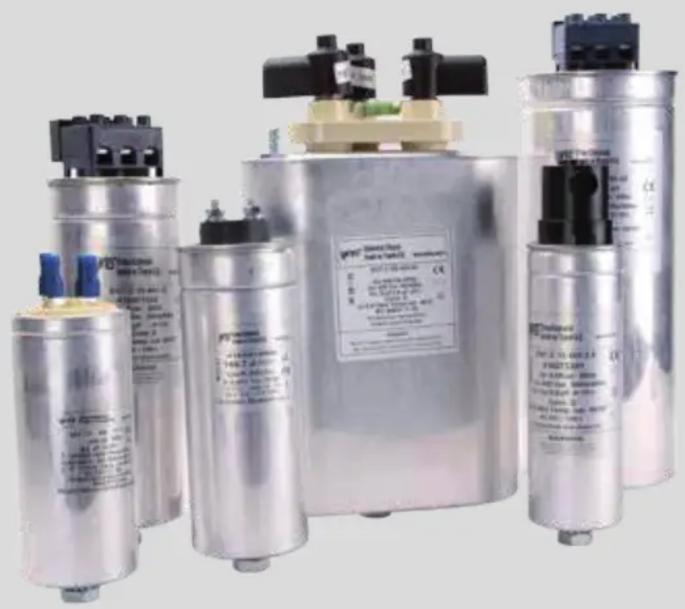

Collection of industrial cylindrical and cylindrical electronic components with no visible text or symbols on the main body.| SERİ ADI CXD CMD | ||
| Genel Özellikler | ||
| Güç Max 50 KVAr Max 10 kVAr | ||
| Frekans 50 / 60Hz | ||
| Kapasite Toleransı | -5+10% | |
| Dielektrik kaybı | 0,2W/kVAr | |
| Voltaj Aralığı | 230 / 800V | 400/550 |
| Test Voltajı (AC) klemens kutu arası 2.15 Un x 2” | ||
| Deşarj direnci ( 690 / 1000 V) | Harici (50V 60” sonra) | Dahili |
| Maksimum ani akım | 200 In | |
| Maksimum aşırı yüklenme In | 4 x In | 3 x In |
| Maks dV/dt | 100 V / μs | |
| Bağlantı | ||
| Terminal | Vidalama Terminali | |
| Çevresel | ||
| Koruma Sınıfı | IP 20 (IP 54 opsiyonel kapak ile) | |
| Ortalama Ömrü | 130.000hrs | |
| Çalışma Sıcaklığı | -25 + 55°C | |
| Standartlar | IEC 831 – 1/2 | |
| Rakım | < 2000 | |
CXD CMD


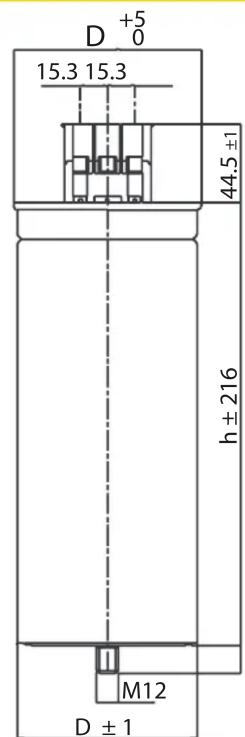

D +5 0 15.3 15.3 44.5 ±1 h ± 216 M12 D ± 1
| Vidalar 1.5 Nm | Vidalar 1.5 Nm | ||
| M 12 11 Nm M | 12 11 Nm |
