ENT.CMD-450-0 5 - Condensateur électrique ENTES - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ENT.CMD-450-0 5 ENTES au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Condensateur électrique basse tension |
| Série | CMD |
| Puissance maximale | 10 kVAr |
| Fréquence | 50 / 60 Hz |
| Tolérance de capacité | -5% / +10% |
| Pertes diélectriques | 0,2 W/kVAr |
| Tension nominale | 400 / 550 V |
| Tension d'essai (AC) entre bornes et boîtier | 2,15 x Un pendant 2 secondes |
| Résistance de décharge | Externe (50 V après 60 s) / Interne |
| Courant de crête maximal | 200 In |
| Surcharge maximale admissible | 4 x In |
| dV/dt maximal | 100 V/µs |
| Type de connexion | Bornier à vis |
| Indice de protection | IP20 (IP54 en option) |
| Durée de vie moyenne | 130 000 heures |
| Température de fonctionnement | -25 °C à +55 °C |
| Normes | IEC 831-1 / IEC 831-2 |
| Altitude maximale | < 2000 m |
| Sécurité | Dispositif de protection contre les surpressions intégré |
| Fonctions principales | Correction du facteur de puissance, compensation de puissance réactive |
| Entretien | Vérification périodique des connexions et de la propreté |
| Réparabilité | Non réparable, remplacement nécessaire |
FOIRE AUX QUESTIONS - ENT.CMD-450-0 5 ENTES
Comment installer le condensateur ENTES CMD-450-0.5 ?
Installez le condensateur sur une surface stable et ventilée, à l'abri de l'humidité et des poussières. Respectez les tensions nominales et utilisez des câbles adaptés. Raccordez les bornes selon le schéma électrique fourni.
Quelle est la durée de vie moyenne du condensateur ?
La durée de vie moyenne est de 130 000 heures dans des conditions normales d'utilisation (température ambiante ≤ 55°C, respect des surcharges).
Que faire en cas de gonflement du boîtier ?
Le gonflement indique un défaut interne. Débranchez immédiatement l'appareil et remplacez-le. Ne tentez pas de réparer le condensateur.
Comment décharger le condensateur avant maintenance ?
Le condensateur est équipé d'une résistance de décharge interne (ou externe). Attendez au moins 60 secondes après la mise hors tension pour que la tension chute en dessous de 50 V. Utilisez un dispositif de décharge approprié si nécessaire.
Puis-je utiliser ce condensateur à une température supérieure à 55°C ?
Non, la température de fonctionnement maximale est de 55°C. Une température supérieure réduira la durée de vie et peut endommager le condensateur.
Quelle est la tension de service maximale ?
La tension nominale est de 400/550 V selon la configuration. Ne dépassez jamais cette tension.
Comment vérifier l'état du condensateur ?
Vérifiez visuellement l'absence de gonflement, de fuite ou de corrosion. Mesurez la capacité avec un capacimètre : la valeur doit rester dans la tolérance de -5% à +10%.
Ce condensateur est-il adapté pour une utilisation en extérieur ?
L'indice de protection standard est IP20, donc non adapté à l'extérieur. Utilisez une enveloppe IP54 en option si nécessaire.
Quelles sont les précautions de sécurité à respecter ?
Coupez toujours l'alimentation avant intervention. Attendez la décharge complète. Ne court-circuitez jamais les bornes. Portez des équipements de protection individuelle.
Comment remplacer le condensateur ?
Déconnectez l'ancien condensateur après décharge, retirez-le et installez un nouveau modèle identique. Respectez les mêmes connexions et serrez les vis au couple recommandé (1,5 Nm pour les bornes, 11 Nm pour la fixation M12).
Questions des utilisateurs sur ENT.CMD-450-0 5 ENTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Condensateur électrique au format PDF gratuitement ! Retrouvez votre notice ENT.CMD-450-0 5 - ENTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ENT.CMD-450-0 5 de la marque ENTES.
MODE D'EMPLOI ENT.CMD-450-0 5 ENTES
CXD / CMD Serisi
Alçak Gerilim Güç Kondansatörü


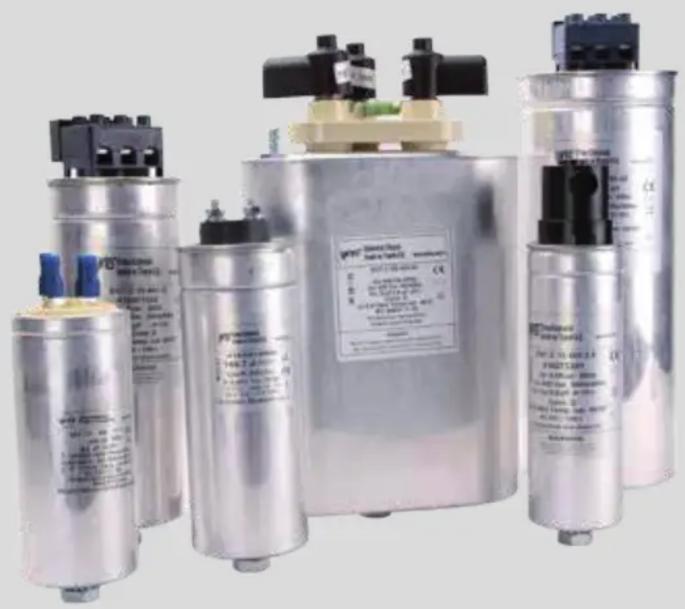

Collection of industrial cylindrical and cylindrical electronic components with no visible text or symbols on the main body.| SERİ ADI CXD CMD | ||
| Genel Özellikler | ||
| Güç Max 50 KVAr Max 10 kVAr | ||
| Frekans 50 / 60Hz | ||
| Kapasite Toleransı | -5+10% | |
| Dielektrik kaybı | 0,2W/kVAr | |
| Voltaj Aralığı | 230 / 800V | 400/550 |
| Test Voltajı (AC) klemens kutu arası 2.15 Un x 2” | ||
| Deşarj direnci ( 690 / 1000 V) | Harici (50V 60” sonra) | Dahili |
| Maksimum ani akım | 200 In | |
| Maksimum aşırı yüklenme In | 4 x In | 3 x In |
| Maks dV/dt | 100 V / μs | |
| Bağlantı | ||
| Terminal | Vidalama Terminali | |
| Çevresel | ||
| Koruma Sınıfı | IP 20 (IP 54 opsiyonel kapak ile) | |
| Ortalama Ömrü | 130.000hrs | |
| Çalışma Sıcaklığı | -25 + 55°C | |
| Standartlar | IEC 831 – 1/2 | |
| Rakım | < 2000 | |
CXD CMD


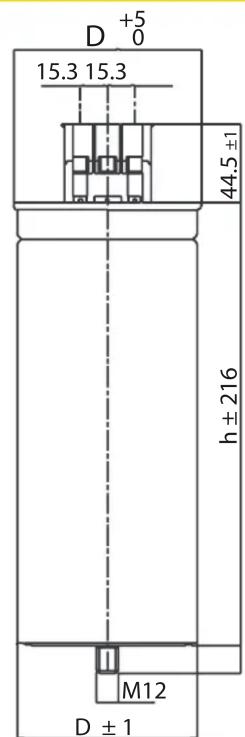

D +5 0 15.3 15.3 44.5 ±1 h ± 216 M12 D ± 1
| Vidalar 1.5 Nm | Vidalar 1.5 Nm | ||
| M 12 11 Nm M | 12 11 Nm |
