| Type de produit | Condensateur électrique basse tension |
| Marque | ENTES |
| Modèle | ENT.CMD-400-2 5 |
| Série | CMD |
| Tension nominale | 400 V (gamme 400/550 V) |
| Puissance réactive | 2,5 kVAr |
| Capacité nominale | ~50 µF |
| Tolérance de capacité | -5 % / +10 % |
| Fréquence | 50 / 60 Hz |
| Pertes diélectriques | 0,2 W/kVAr |
| Courant d'appel maximal | 200 x In |
| Surcharge maximale | 3 x In |
| dv/dt maximal | 100 V/µs |
| Température de fonctionnement | -25 °C à +55 °C |
| Durée de vie moyenne | 130 000 heures |
| Protection | IP20 (IP54 en option) |
| Dispositif de décharge | Interne (50 V après 60 s) |
| Raccordement | Bornier à vis (M12, couple 11 Nm) |
| Hauteur | 216 mm |
| Diamètre | 44,5 mm |
| Poids approximatif | 0,5 kg |
| Normes | IEC 831-1 / 2 |
| Altitude maximale | < 2000 m |
| Entretien | Nettoyer avec un chiffon sec et non pelucheux |
| Sécurité | Débrancher et décharger avant toute intervention |
| Réparabilité | Non réparable — remplacer si défectueux |
FOIRE AUX QUESTIONS - ENT.CMD-400-2 5 ENTES
Quelle est la tension nominale du condensateur ENT.CMD-400-2 5 ?
La tension nominale est de 400 V, avec une gamme de fonctionnement de 400 à 550 V.
Quelle est la puissance réactive de ce condensateur ?
La puissance réactive est de 2,5 kVAr sous 400 V à 50 Hz.
Comment décharger le condensateur avant manipulation ?
Le condensateur est équipé d'une résistance de décharge interne qui ramène la tension à 50 V en 60 secondes. Attendre ce délai après la coupure de l'alimentation avant d'intervenir.
Quelle est la durée de vie moyenne du condensateur ?
La durée de vie moyenne est de 130 000 heures dans les conditions nominales de fonctionnement.
Peut-on utiliser ce condensateur à des températures négatives ?
Oui, la température de fonctionnement s'étend de -25 °C à +55 °C.
Quelle est la protection IP du condensateur ?
L'indice de protection standard est IP20. Un capot optionnel permet d'atteindre IP54.
Ce condensateur est-il adapté à une utilisation en intérieur ?
Oui, avec IP20, il convient pour une utilisation en intérieur dans un environnement sec et non poussiéreux.
Comment raccorder le condensateur ?
Le raccordement se fait via un bornier à vis M12. Le couple de serrage recommandé est de 11 Nm.
Quelles sont les normes applicables ?
Le condensateur est conforme aux normes IEC 831-1 et 831-2.
Que faire en cas de gonflement ou de fuite ?
En cas de gonflement ou de fuite, le condensateur est défectueux. Il doit être immédiatement remplacé. Ne pas tenter de le réparer.
Questions des utilisateurs sur ENT.CMD-400-2 5 ENTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Condensateur électrique au format PDF gratuitement ! Retrouvez votre notice ENT.CMD-400-2 5 - ENTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ENT.CMD-400-2 5 de la marque ENTES.
MODE D'EMPLOI ENT.CMD-400-2 5 ENTES

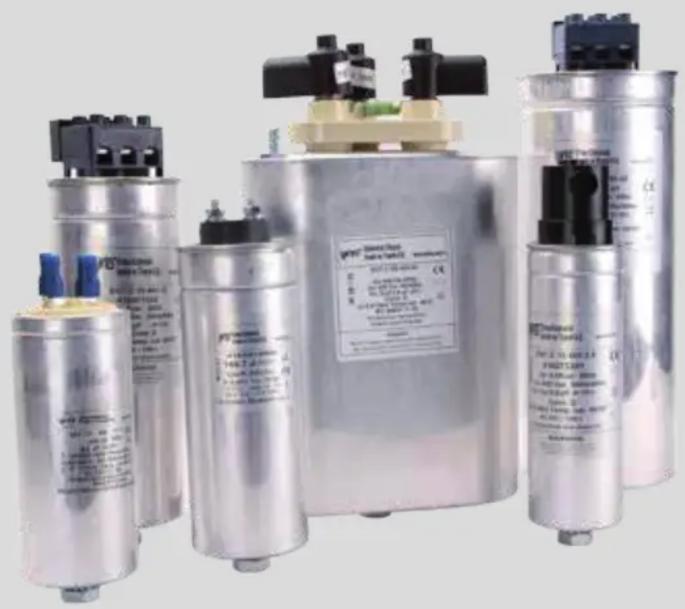

CXD / CMD Serisi
Alçak Gerilim Güç Kondansatörü
| Genel Özellikler | ||
| Güç Max 50 KVAr Max 10 kVAr | ||
| Frekans 50 / 60Hz | ||
| Kapasite Toleransı | -5+10% | |
| Dielektrik kaybı | 0,2W/kVAr | |
| Voltaj Aralığı | 230 / 800V | 400/550 |
| Test Voltajı (AC) klemens kutu arası 2.15 Un x 2” | ||
| Deşarj direnci ( 690 / 1000 V) | Harici (50V 60” sonra) | Dahili |
| Maksimum ani akım | 200 In | |
| Maksimum aşırı yüklenme In | 4 x In | 3 x In |
| Maks dV/dt | 100 V / μs | |
| Bağlantı | ||
| Terminal | Vidalama Terminali | |
| Çevresel | ||
| Koruma Sınıfı | IP 20 (IP 54 opsiyonel kapak ile) | |
| Ortalama Ömrü | 130.000hrs | |
| Çalışma Sıcaklığı | -25 + 55°C | |
| Standartlar | IEC 831 – 1/2 | |
| Rakım | < 2000 | |

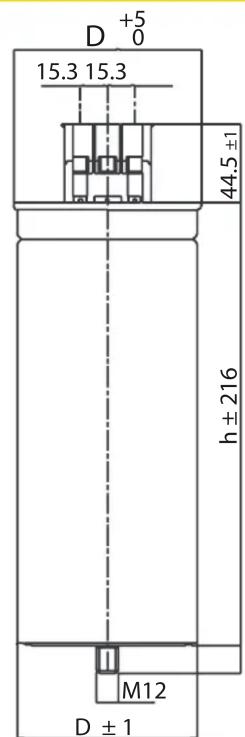

CXD CMD
| Vidalar 1.5 Nm | Vidalar 1.5 Nm | ||
| M 12 11 Nm M | 12 11 Nm |
