ENT.CXD-400-40 - Condensateur électrique ENTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Condensateur électrique basse tension
Modèle	ENT.CXD-400-40
Marque	ENTES
Série	CXD / CMD
Puissance maximale	50 kVAr
Fréquence	50 / 60 Hz
Tolérance de capacité	-5% +10%
Perte diélectrique	0,2 W/kVAr
Tension nominale	400 V (plage 230-800 V)
Tension de test (AC)	2,15 Un x 2 secondes
Résistance de décharge	Externe pour 690-1000 V, interne pour autres
Courant de pointe maximal	200 In
Surcharge maximale	4 x In
dV/dt maximal	100 V/μs
Connexion	Bornes à vis
Indice de protection	IP20 (IP54 en option)
Durée de vie moyenne	130 000 heures
Température de fonctionnement	-25 °C à +55 °C
Normes	IEC 831-1/2
Altitude maximale	< 2000 m

FOIRE AUX QUESTIONS - ENT.CXD-400-40 ENTES

Quelle est la puissance de ce condensateur ?

Le modèle ENT.CXD-400-40 a une puissance maximale de 50 kVAr. La puissance spécifique dépend de la tension et de la capacité.

Quelle tension nominale supporte le condensateur ?

La tension nominale est de 400 V, avec une plage de fonctionnement de 230 à 800 V selon le modèle.

Comment installer le condensateur ?

L'installation doit être réalisée par un électricien qualifié. Respectez les normes IEC 831-1/2. Assurez-vous que la tension et la fréquence du réseau correspondent aux spécifications.

Quel est l'indice de protection du boîtier ?

L'indice de protection standard est IP20. Avec un capot optionnel, il peut atteindre IP54.

Faut-il une résistance de décharge ?

Oui, une résistance de décharge externe est nécessaire pour les versions 690-1000 V. Pour les autres tensions, une résistance interne est intégrée.

Quelle est la durée de vie prévue ?

La durée de vie moyenne est de 130 000 heures dans des conditions normales de fonctionnement.

Peut-on utiliser ce condensateur en extérieur ?

Avec l'option IP54, le condensateur peut être utilisé en extérieur. Sans option, il est conçu pour un usage intérieur uniquement.

Comment nettoyer le condensateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs.

Que faire en cas de surchauffe ?

Vérifiez la ventilation et la charge. Si la température dépasse 55 °C, réduisez la charge ou améliorez le refroidissement.

Où trouver des pièces de rechange ?

Contactez le service client ENTES ou un distributeur agréé. Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI ENT.CXD-400-40 ENTES

CXD / CMD Serisi

Alçak Gerilim Güç Kondansatörü

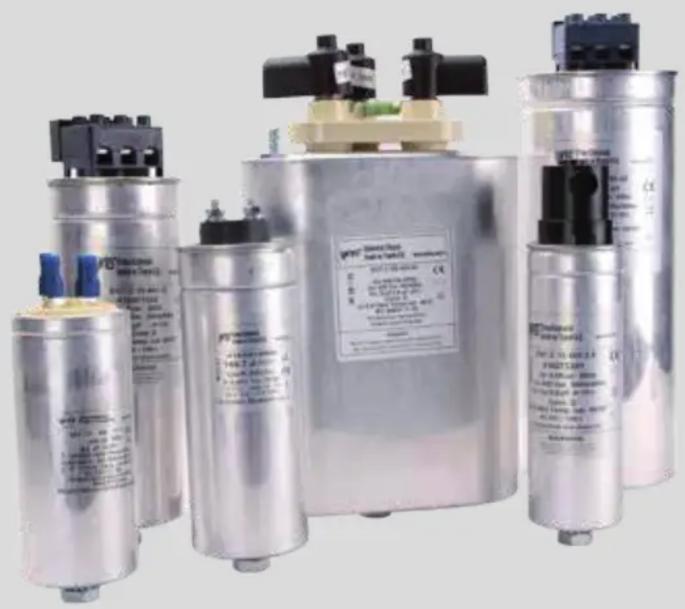

Collection of industrial cylindrical and cylindrical electronic components with no visible text or symbols on the main body.

SERİ ADI CXD CMD
Genel Özellikler
Güç Max 50 KVAr Max 10 kVAr
Frekans 50 / 60Hz
Kapasite Toleransı	-5+10%
Dielektrik kaybı	0,2W/kVAr
Voltaj Aralığı	230 / 800V	400/550
Test Voltajı (AC) klemens kutu arası 2.15 Un x 2”
Deşarj direnci ( 690 / 1000 V)	Harici (50V 60” sonra)	Dahili
Maksimum ani akım	200 In
Maksimum aşırı yüklenme In	4 x In	3 x In
Maks dV/dt	100 V / μs
Bağlantı
Terminal	Vidalama Terminali
Çevresel
Koruma Sınıfı	IP 20 (IP 54 opsiyonel kapak ile)
Ortalama Ömrü	130.000hrs
Çalışma Sıcaklığı	-25 + 55°C
Standartlar	IEC 831 – 1/2
Rakım	< 2000

CXD CMD

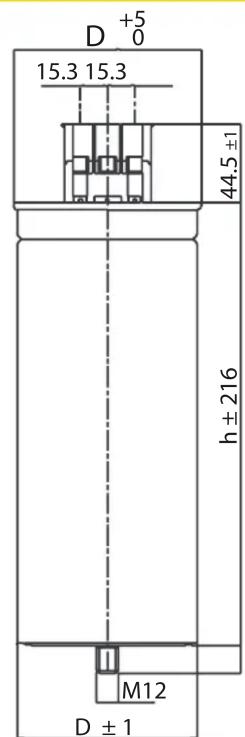

D +5 0 15.3 15.3 44.5 ±1 h ± 216 M12 D ± 1

Technical drawing of a mechanical component with dashed lines indicating hidden edges and a dimension label (~20) (no text or symbols beyond the label)

Aşırı basınç koruma cihazı etkinleştirilmiş haldeyken boyut

47.5±0.8 48.5±0.8

D±1 5±2 18±2 H±2 M12 12-16

40±1 6.3 120° 120°

Vidalar Sapmalar	Vidalama Torku	Vidalar Sapmalar	Vidalama Torku
Vidalar 1.5 Nm	Vidalar 1.5 Nm
M 12 11 Nm M	12 11 Nm
