Type de produit	Condensateur électrique basse tension
Marque	ENTES
Modèle	ENT.CMD-400-1 5
Puissance nominale	1,5 kVAr
Tension nominale	400 V
Fréquence	50/60 Hz
Tolérance de capacité	-5% / +10%
Pertes diélectriques	0,2 W/kVAr
Tension de test (borne/boîtier)	2,15 x Un pendant 2 s
Résistance de décharge	Interne (50 V après 60 s)
Courant de surcharge max.	3 x In
dV/dt max.	100 V/μs
Connexion	Bornes à vis
Indice de protection	IP20 (IP54 en option avec capot)
Durée de vie moyenne	130 000 heures
Température de fonctionnement	-25 °C à +55 °C
Normes	IEC 831-1/2
Altitude max.	< 2000 m
Fonctions principales	Correction du facteur de puissance, amélioration de la qualité de l'énergie
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Éviter l'humidité et les solvants.
Sécurité	Décharger le condensateur avant toute intervention. Respecter les tensions et courants nominaux.
Pièces détachées et réparabilité	Aucune pièce détachable. En cas de défaut, remplacer l'unité complète.
Informations générales	Condensateur basse tension pour réseaux 50/60 Hz, utilisé dans les armoires de compensation d'énergie réactive.

FOIRE AUX QUESTIONS - ENT.CMD-400-1 5 ENTES

À quoi sert le condensateur ENTES CMD-400-1 5 ?

Ce condensateur est conçu pour la correction du facteur de puissance dans les installations électriques basse tension. Il compense l'énergie réactive et réduit les pertes.

Quelle est la tension nominale de ce condensateur ?

La tension nominale est de 400 V AC, comme indiqué dans la référence du modèle (CMD-400). Il supporte une plage de tension de 400 à 550 V.

Comment installer le condensateur ?

L'installation doit être effectuée par un électricien qualifié. Le condensateur se fixe via son écrou M12 et se connecte aux bornes à vis. Respecter le couple de serrage : 1,5 Nm pour les petites vis et 11 Nm pour l'écrou M12.

Comment décharger le condensateur en toute sécurité ?

Le condensateur est équipé d'une résistance de décharge interne qui le ramène à 50 V en moins de 60 secondes après la mise hors tension. Attendez ce délai avant toute intervention.

Quelle est la durée de vie de ce condensateur ?

La durée de vie moyenne est de 130 000 heures dans des conditions nominales de température (-25°C à +55°C) et de tension.

Peut-on utiliser ce condensateur en extérieur ?

L'indice de protection standard est IP20 (protection contre les corps solides >12 mm). Pour une utilisation extérieure, un capot optionnel IP54 est nécessaire.

Quelles sont les conditions de fonctionnement optimales ?

Température ambiante entre -25°C et +55°C, altitude inférieure à 2000 m, fréquence 50/60 Hz. Éviter les surcharges prolongées au-delà de 3 fois le courant nominal.

Comment entretenir le condensateur ?

Nettoyer régulièrement la surface avec un chiffon sec. Vérifier l'absence de poussière et d'humidité sur les bornes. Ne pas utiliser de produits chimiques.

Que faire en cas de dysfonctionnement (gonflement, fuite) ?

Arrêter immédiatement l'installation. Le condensateur est équipé d'un dispositif de protection contre les surpressions. Remplacer l'unité par un modèle identique.

Ce condensateur est-il conforme aux normes ?

Oui, il est conforme à la norme IEC 831-1/2 pour les condensateurs de compensation basse tension.

MODE D'EMPLOI ENT.CMD-400-1 5 ENTES

CXD / CMD Serisi

Alçak Gerilim Güç Kondansatörü

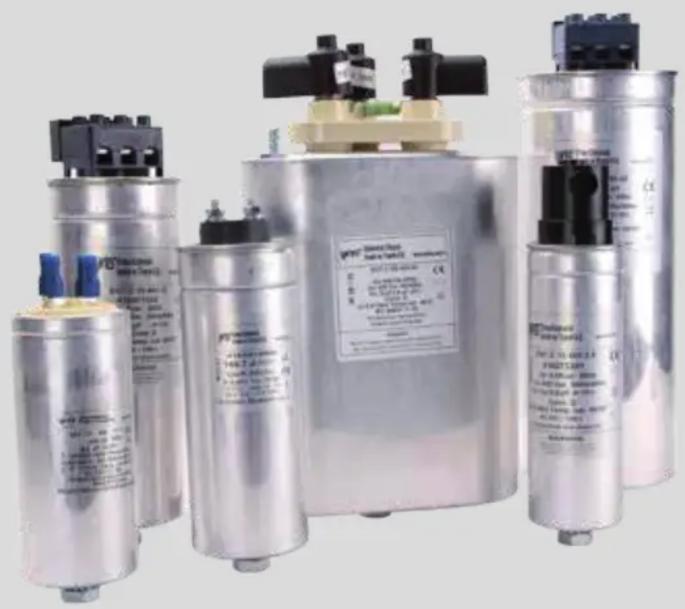

Collection of industrial cylindrical and cylindrical electronic components with no visible text or symbols on the main body.

SERİ ADI CXD CMD
Genel Özellikler
Güç Max 50 KVAr Max 10 kVAr
Frekans 50 / 60Hz
Kapasite Toleransı	-5+10%
Dielektrik kaybı	0,2W/kVAr
Voltaj Aralığı	230 / 800V	400/550
Test Voltajı (AC) klemens kutu arası 2.15 Un x 2”
Deşarj direnci ( 690 / 1000 V)	Harici (50V 60” sonra)	Dahili
Maksimum ani akım	200 In
Maksimum aşırı yüklenme In	4 x In	3 x In
Maks dV/dt	100 V / μs
Bağlantı
Terminal	Vidalama Terminali
Çevresel
Koruma Sınıfı	IP 20 (IP 54 opsiyonel kapak ile)
Ortalama Ömrü	130.000hrs
Çalışma Sıcaklığı	-25 + 55°C
Standartlar	IEC 831 – 1/2
Rakım	< 2000

CXD CMD

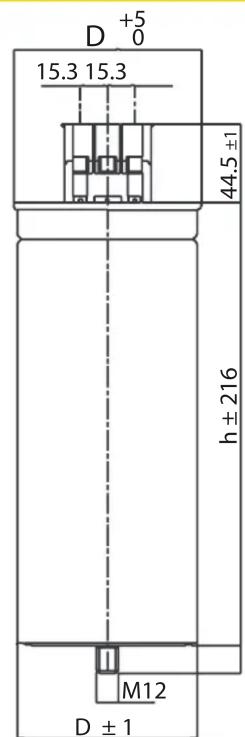

D +5 0 15.3 15.3 44.5 ±1 h ± 216 M12 D ± 1

Technical drawing of a mechanical component with dashed lines indicating hidden edges and a dimension label (~20) (no text or symbols beyond the label)

Aşırı basınç koruma cihazı etkinleştirilmiş haldeyken boyut

47.5±0.8 48.5±0.8

D±1 5±2 18±2 H±2 M12 12-16

40±1 6.3 120° 120°

Vidalar Sapmalar	Vidalama Torku	Vidalar Sapmalar	Vidalama Torku
Vidalar 1.5 Nm	Vidalar 1.5 Nm
M 12 11 Nm M	12 11 Nm
