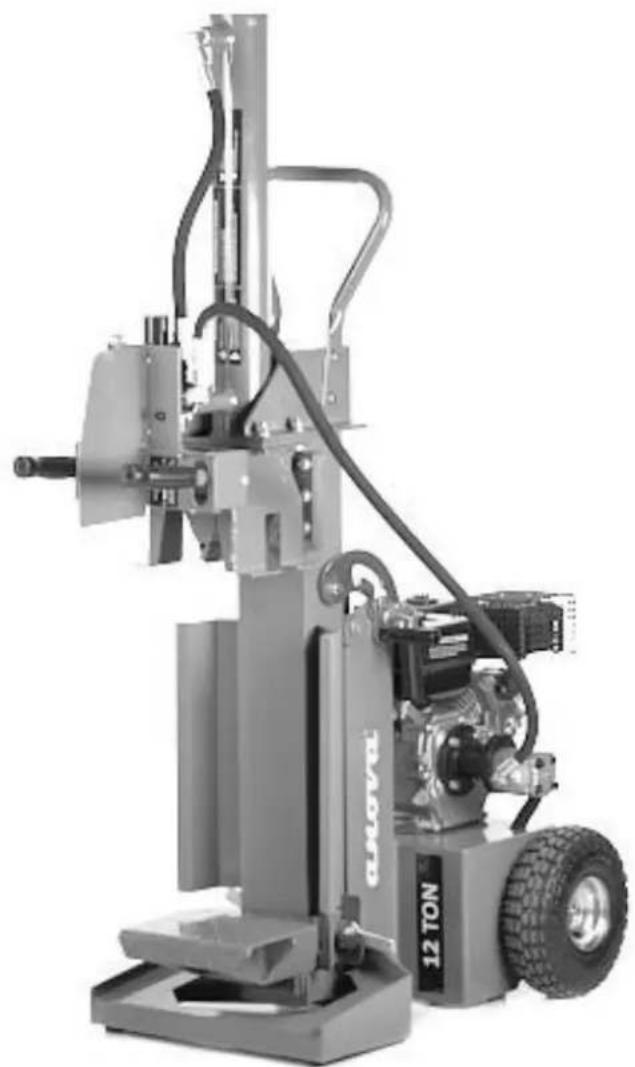

Type de produit	Fendeuse à bois horizontale/verticale
Marque	Anova
Modèle	RLT12GVH
Force de fendage	12 tonnes
Moteur	7 CV (HP), essence
Pompe hydraulique	Pompe à engrenages, 2,1 GPM (7,95 L/min)
Pression maximale	3500 PSI (241 bars)
Capacité du réservoir hydraulique	4,7 L
Ouverture maximale des troncs	52 cm
Carburant moteur	Essence sans plomb
Huile moteur	SAE 10W-30 (capacité : voir manuel moteur)
Alimentation	Essence, démarrage manuel
Fonctions principales	Fendage horizontal et vertical de bûches
Sécurité	Arrêt moteur avant entretien, libération pression hydraulique, protection contre les injections cutanées, garde-corps
Entretien courant	Vérifier niveaux d'huile, graisser la poutre, inspecter tuyaux et raccords
Nettoyage	Nettoyer les débris des pièces mobiles après chaque utilisation
Poids approximatif	Environ 120 kg
Dimensions (L x l x H)	Environ 150 x 60 x 100 cm
Roues	Oui, pour le déplacement
Garantie	Voir conditions du fabricant
Pièces détachées	Disponibles auprès du fabricant ou revendeur
Réparabilité	Entretien et réparations possibles par un professionnel

FOIRE AUX QUESTIONS - RLT12GVH Anova

Quel type d'huile moteur utiliser ?

Utilisez de l'huile SAE 10W-30. Le moteur est expédié sans huile, remplissez avant la première utilisation. Consultez le manuel moteur pour la capacité exacte.

Comment vérifier le niveau d'huile hydraulique ?

Le niveau d'huile hydraulique doit être à 1 cm du haut du réservoir (sans le col de remplissage). Ajoutez de l'huile hydraulique si nécessaire.

Que faire si la tige du vérin ne bouge pas ?

Vérifiez le niveau d'huile dans le réservoir, l'état des tuyaux (bouchés ou tordus), et la propreté de la vanne de contrôle. Reportez-vous au tableau de dépannage dans la notice.

Comment libérer la pression hydraulique avant entretien ?

Arrêtez le moteur, puis déplacez la poignée de la vanne de commande d'avant en arrière au moins quatre fois jusqu'aux butées, en maintenant 3 secondes à chaque extrémité.

La fendeuse peut-elle être utilisée à l'intérieur ?

Non, utilisez-la uniquement à l'extérieur. Les vapeurs d'essence et les gaz d'échappement sont toxiques et peuvent s'accumuler dans un espace clos.

Comment entretenir la poutre ?

Après chaque utilisation, appliquez de la graisse sur la surface de la poutre pour réduire l'usure et assurer un mouvement fluide.

Quelles sont les précautions de sécurité lors du fendage ?

Éloignez les mains du coin et de la plaque d'extrémité. Portez des lunettes de sécurité. Gardez les personnes hors de la zone de travail. Utilisez uniquement de jour.

Que faire en cas de fuite de carburant ?

Réparez toute fuite avant de démarrer le moteur. Nettoyez immédiatement les déversements. Stockez le carburant à l'extérieur dans un conteneur approuvé.

Comment assembler la fendeuse ?

Suivez les étapes de la notice : fixez la poignée, la poutre, les roues, le guide, le moteur et les tuyaux hydrauliques. Serrez tous les boulons et vérifiez les connexions.

Où trouver des pièces de rechange ?

Contactez votre revendeur ou le fabricant Anova via leur site web. Utilisez le manuel pour identifier les références des pièces.

MODE D'EMPLOI RLT12GVH Anova

Instructions - Manuel d'utilisation

FENDEUSE À BOIS

RLT12GVH

ANOVA vous remercie d'avoir choisi l'un de nos produits et vous garantit l'assistance et la coopération qui ont toujours distingué notre marque au fil du temps.

Cette machine est conçue pour durer de nombreuses années et pour être très utile si elle est utilisée conformément aux instructions contenues dans le manuel d'utilisation. Nous vous recommandons donc de lire attentivement ce mode d'emploi et de suivre toutes nos recommandations.

Pour plus d'informations ou des questions, vous pouvez nous contacter via nos supports Web tels que www.anovamaquinaria.com.

Faites attention aux informations fournies dans ce manuel et sur l'appareil pour votre sécurité et celle d'autrui.

• Ce manuel contient des instructions d'utilisation et d'entretien.
• Emportez ce manuel avec vous lorsque vous travaillez avec la machine.
  • Le contenu est correct au moment de l'impression.
• Les droits d'apporter des modifications à tout moment sont réservés sans affecter nos responsabilités légales.
• Ce manuel est considéré comme faisant partie intégrante du produit et doit rester avec lui en cas de prêt ou de revente.
• Demandez à votre revendeur un nouveau manuel en cas de perte ou de dommage.

VEUILLEZ LIRE ATTENTIVEMENT CE MANUEL AVANT D'UTILISER LA MACHINE

Pour vous assurer que votre machine donne les meilleurs résultats, lisez attentivement les règles d'utilisation et de sécurité avant de l'utiliser.

AUTRES AVERTISSEMENTS:

Une mauvaise utilisation peut endommager la machine ou d'autres objets.

L'adaptation de la machine aux nouvelles exigences techniques peut entraîner des différences entre le contenu de ce manuel et le produit acheté.

Lisez et suivez toutes les instructions de ce manuel. Le non-respect de ces instructions peut entraîner des blessures.

Lisez attentivement ce manuel.

Des blessures graves ou la mort peuvent survenir si les instructions de sécurité ne sont pas suivies.

Le moteur est expédié sans huile.

-Avant de démarrer le moteur, remplissez d'huile moteur SAE 10W-30. -Voir le manuel du moteur pour la capacité d'huile moteur.

Le réservoir d'huile hydraulique est expédié sans huile.

- Lors de l'ajout d'huile, vérifiez que le niveau d'huile est à 1 du haut du réservoir hydraulique (sans le col de remplissage).

Inspectez attentivement tous les composants de la fendeuse à bois.

-S'il y a des composants endommagés, contactez la société de transport qui a livré l'unité et déposez une réclamation.

Définitions des mots indicateurs de danger

PRUDENCE

Il s'agit du symbole d'alerte de sécurité. Il est utilisé pour vous alerter des dangers possibles de blessures corporelles. Respectez tous les messages de sécurité qui suivent ce symbole pour éviter d'éventuelles blessures ou la mort.

DANGER (rouge) indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT (orange) indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

ATTENTION (jaune) indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures mineures ou modérées.

ATTENTION (jaune) utilisé sans le symbole d'alerte de sécurité indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut provoquer des dommages matériels.

Table des matières

Règles de sécurité d'importation....1-2
Définitions des composants de la machine....3
! Instructions d'utilisation....4
! Maintenance et stockage....5

Solution de problèmes....6

Spécifications....7

Instructions de montage....8-11

Vue éclatée....12

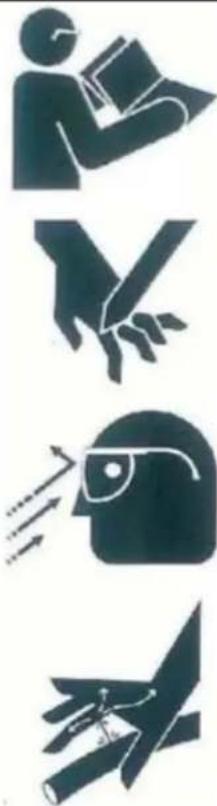

Règles de sécurité importantes

1.) Lisez entièrement ce manuel.

Des blessures graves ou la mort peuvent survenir si les instructions de sécurité ne sont pas suivies. Toute personne qui utilise la fendeuse de bûches doit lire et comprendre pleinement toutes les règles de sécurité, les instructions d'utilisation et les instructions de maintenance et les instructions de maintenance. Vous devez avoir 16 ans ou plus pour utiliser cette machine. Éloignez les gens sans formation.

-Arrêtez le moteur avant de laisser la fendeuse de bûches sans surveillance.

2.) Risque d'écrasement

Le coin peut couper la peau et casser les os. Éloignez les deux mains du coin et de la plaque d'extrémité.

-Des accidents graves peuvent survenir lorsque d'autres personnes sont autorisées à pénétrer dans la zone de travail. Gardez tout le monde hors de la zone de travail pendant le fonctionnement de la soupape de commande.

-Ne portez pas de vêtements amples. Il peut s'emmêler dans les parties mobiles de la fendeuse de bûches.

-Utilisez uniquement la fendeuse de bûches à la lumière du jour pour voir ce que vous faites.

3.) Objets volants

Les bûches peuvent voler pendant qu'elles se séparent. Portez des lunettes de sécurité. Des lésions oculaires graves peuvent survenir.

4.) Danger d'injection cutanée.

Le fluide à haute pression peut être injecté sous la peau et provoquer des blessures graves, y compris l'amputation.

-Assurez-vous que toutes les connexions sont bien serrées avant d'appliquer une pression. Relâchez la pression du système avant d'effectuer l'entretien.

-Ne vérifiez pas les fuites à la main. Utilisez plutôt un morceau de carton pour vérifier les fuites.

-Si une injection se produit dans la peau, consultez immédiatement un «traitement chirurgical».

Règles de sécurité importantes

AVERTISSEMENT

6.) Risque d'incendie et d'explosion.

Les gaz du moteur peut provoquer un incendie. L'essence est hautement inflammable et explosive. Vous pouvez subir des brûlures ou des blessures graves lors de la manipulation du carburant.

- Placez le silencieux à au moins 7 pieds des objets combustibles.

- Avant d'ajouter du carburant, arrêtez le moteur et éloignez la chaleur, les étincelles et les flammes.

N'ajoutez pas de carburant lorsque le moteur tourne ou est encore chaud. Ne pas fumer près du moteur.

-Ne pas pomper de carburant directement vers le moteur à la station-service. La charge statique peut créer et enflammer le carburant. Utilisez un réservoir de carburant approuvé UL pour transférer le gaz vers le moteur. Nettoyez immédiatement les déversements de carburant.

- Il suffit de stocker et de manipuler le carburant à l'extérieur. Les vapeurs d'essence peuvent s'enflammer si elles s'accumulent à l'intérieur d'une enceinte. Une explosion peut se produire.

-Ne pas modifier ni ajouter aux systèmes d'échappement. Un incendie pourrait en résulter.

-Ne changez pas de minerai, ajoutez des réservoirs ou des conduites de carburant.

Un incendie pourrait en résulter.

-Avant chaque utilisation, vérifiez que le réservoir et les conduites de carburant ne fuient pas. Toute fuite de carburant présente un risque d'incendie.

Réparez toute fuite de carburant avant de démarrer le moteur.

-Pendant le transport, prenez des précautions pour vous assurer que la machine ne bascule pas et ne présente pas de risque d'incendie en raison d'une fuite de carburant.

7.) Danger respiratoire

Des vapeurs toxiques de moteur peuvent vous tuer. Ne pas utiliser à l'intérieur, même s'il est ventilé. Pour usage extérieur uniquement.

Vous pouvez être brûlé par un silencieux. Ne pas toucher.

Enregistrez ces instructions

Définitions des composants de la machine

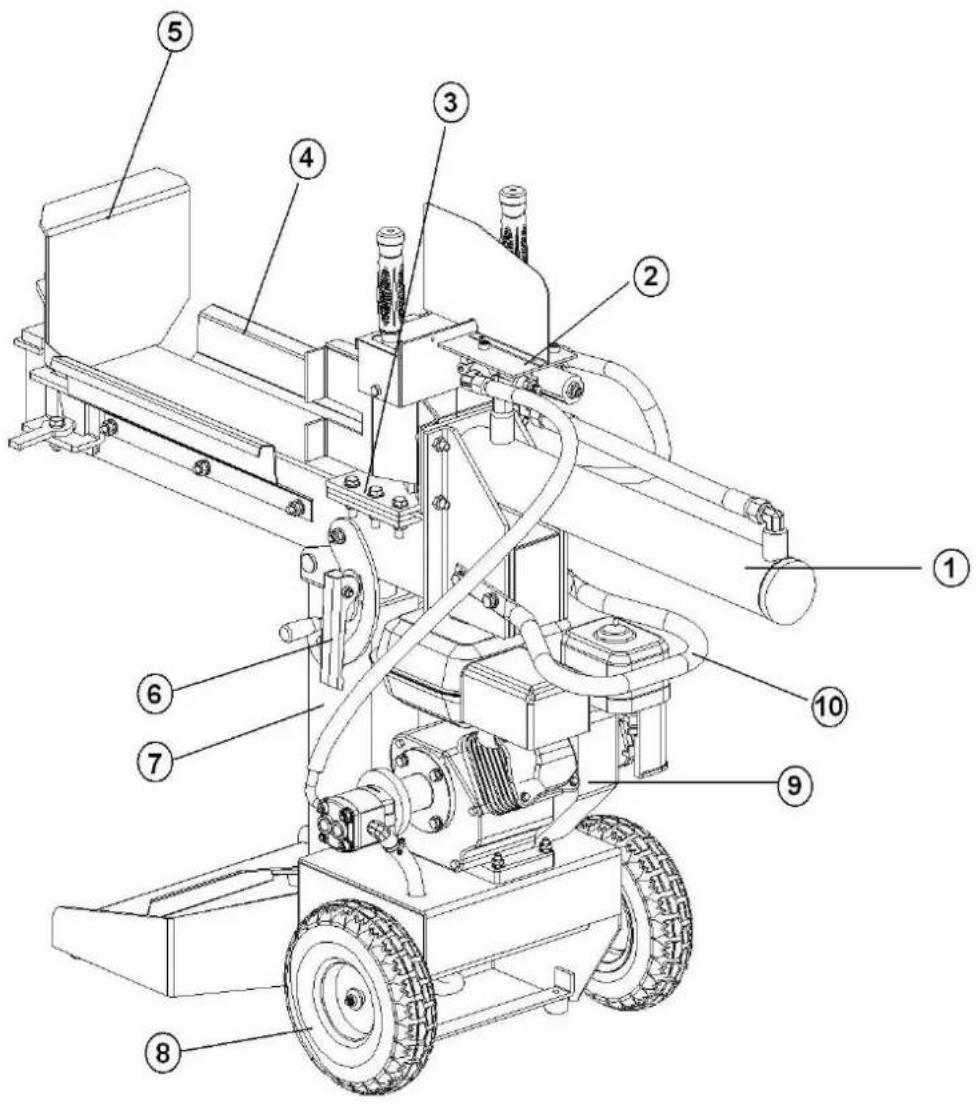

1.) Cylindre hydraulique.
2.) Poignée de soupape de commande.
3.) Coin.
4.) Guide et protecteur de coffre.
5.) Support de coffre inférieur.
6.) Unité de blocage.
7.) Corps principal.
8.) Roue.
9.) Moteur.
10.) Guidon.

Mode d'emploi

Fonctionnement correct du partiteur de troncs

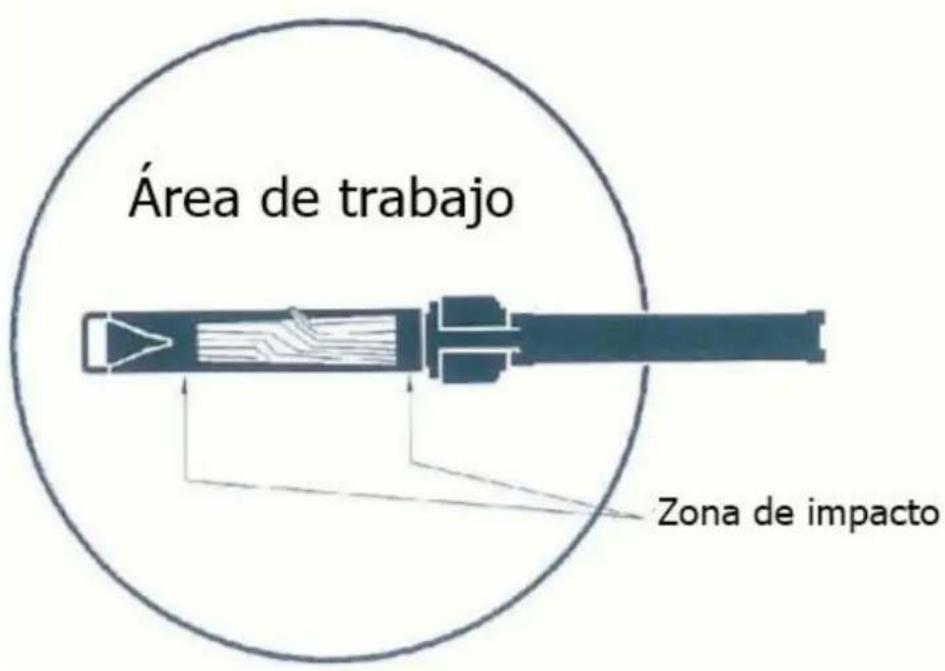

1.) Chargez une bûche dans la poutre et contre la cale. 2.) Des accidents graves peuvent survenir lorsque d'autres personnes sont autorisées à pénétrer dans la zone de travail.

Gardez tout le monde hors de la zone de travail pendant le fonctionnement de la soupape de commande.

3.) Poussez la poignée de la vanne de commande vers l'avant avec les deux mains pour diviser le coffre.
4.) Poussez la poignée de la vanne de commande vers l'arrière avec les deux mains pour ramener la cale à sa position d'origine.
5.) Nettoyez le bois fendu de la zone de travail.

Le coin peut couper la peau et casser les os. Éloignez les deux mains du coin et de la poutre coulissante.

-Des accidents graves peuvent survenir lorsque d'autres personnes sont autorisées à pénétrer dans la zone de travail. Gardez tout le monde hors de la zone de travail pendant le fonctionnement de la soupape de commande.

-Ne portez pas de vêtements amples. Il peut s'emmêler dans les parties mobiles de la fendeuse de bûches.

-Utilisez uniquement la fendeuse de bûches à la lumière du jour pour voir ce que vous faites.

Maintenance et stockage

Avant d'effectuer la maintenance, la fendeuse de bûches doit être placée en mode maintenance.

1.) Éteignez le moteur.
2.) Déplacez la poignée de la soupape de commande d'avant en arrière pour relâcher la pression hydraulique.

Après avoir effectué la maintenance, assurez-vous que toutes les protections, boucliers et caractéristiques

de sécurité soit remise en place. Le non-respect de cet avertissement peut entraîner des blessures graves.

Reportez-vous au manuel du propriétaire du moteur pour l'entretien du moteur.

Quoi Quand Comme
Tuyaux	Chaque utilisation	Inspectez le treillis métallique exposé et les fuites. Remplacez tous les tuyaux usés ou endommagés avant de démarrer le moteur.
Raccords hydrauliques	Chaque utilisation	Inspectez les fissures et les fuites. Remplacez toutes les connexions endommagées avant de démarrer le moteur.
Écrous et boulons	Chaque utilisation Vérifiez les vis desserrées
Poutre	Chaque utilisation	Appliquez de la graisse sur la surface du faisceau.
Pièces mobiles	Chaque utilisation	Nettoyer les débris

ATTENTION

Puissance hydraulique résiduelle

Le fluide hydraulique sous pression doit libérer l'énergie résiduelle avant d'effectuer tout travail de maintenance o ou réparation dans le processeur de bois. Le fluide hydraulique peut être fortement sous pression même lorsque le moteur du processeur est arrêté. La fuite de fluide hydraulique sous pression peut pénétrer la peau et provoquer des blessures graves.

Pour libérer l'énergie hydraulique résiduelle:

1. Éteignez le moteur
2. Déplacez les soupapes de commande d'avant en arrière, d'une limite de course à l'autre, au moins quatre fois.
3. Maintenez la valve pendant trois secondes à chaque limite de course.

! AVERTISSEMENT

Danger d'injection cutanée.Le fluide à haute pression peut être injecté sous la peau et provoquer des blessures graves, y compris l'amputation.-Assurez-vous que toutes les connexions sont bien serrées avant d'appliquer une pression.-Relâcher la pression du système avant d'effectuer l'entretien.-Ne vérifiez pas les fuites à la main. Utilisez plutôt un morceau de carton pour vérifier les fuites.-Si une injection se produit dans la peau, regardez immédiatement."Traitement chirurgical"

Solution de problèmes

Problème
La tige du vérin ne bouge pas	SOLUTION: A, D, E, H, J
Vitesse lente de l'axe du vérin lors de l'extension de la rétraction	SOLUTION: A, B, C, H, I, K, L
Le bois ne casse pas ou se casse extrêmement lentement	SOLUTION: A, B, C, F, I, K
Le moteur se coince pendant la division	SOLUTION: G, L
Le moteur s'arrête dans des conditions de faible charge	SOLUTION: D, E, L, M

Cause Solution
A- Huile insuffisante pour pomper	Vérifier le niveau d'huile dans le réservoir
B- Air dans l'huile	Vérifier le niveau d'huile dans le réservoir
C- Vide excessif à l'entrée de la pompe	Vérifiez que le tuyau d'arrivée de la pompe n'est pas bloqué ou tordu
D- Tuyaux hydrauliques bouchés	Rincer et nettoyer le système hydraulique du séparateur
E- Vanne de contrôle bloquée	Rincer et nettoyer le système hydraulique du séparateur
F- Réglage de soupape de commande basse	Réglez la soupape de commande avec un manomètre
G- Réglage élevé de la soupape de commande	Réglez la soupape de commande avec un manomètre
H- Soupape de commande endommagée	Envoyer la soupape de commande pour réparation
I- Fuite interne de la soupape de commande	Envoyer la soupape de commande pour réparation
J- Fuite interne du cylindre	Envoyer la soupape de commande pour réparation
K- Cylindre endommagé à l'intérieur	Envoyer la soupape de commande pour réparation
L- Contrôle moteur hors réglage	Serrer les écrous de commande de ralenti
M- Le moteur est chargé en mode veille	Utilisez une bûche plus courte (20 "ou moins) pour permettre au moteur d'accélérer avant le contact.

Spécifications techniques

Force de bélier: 12 ton.

Moteur: 7 HP

Pompe à engrenages: 2.1 GPM

Pression maximale: 3500PSI

Capacité du réservoir hydraulique: 4.7 L

Max. Ouverture du troncs: 52cm

Le fabricant se réserve le droit d'apporter des améliorations à la conception et / ou des modifications aux spécifications à tout moment sans encourir aucune obligation de les installer dans des unités vendues précédemment.

ÉTAPES D'ASSEMBLAGE

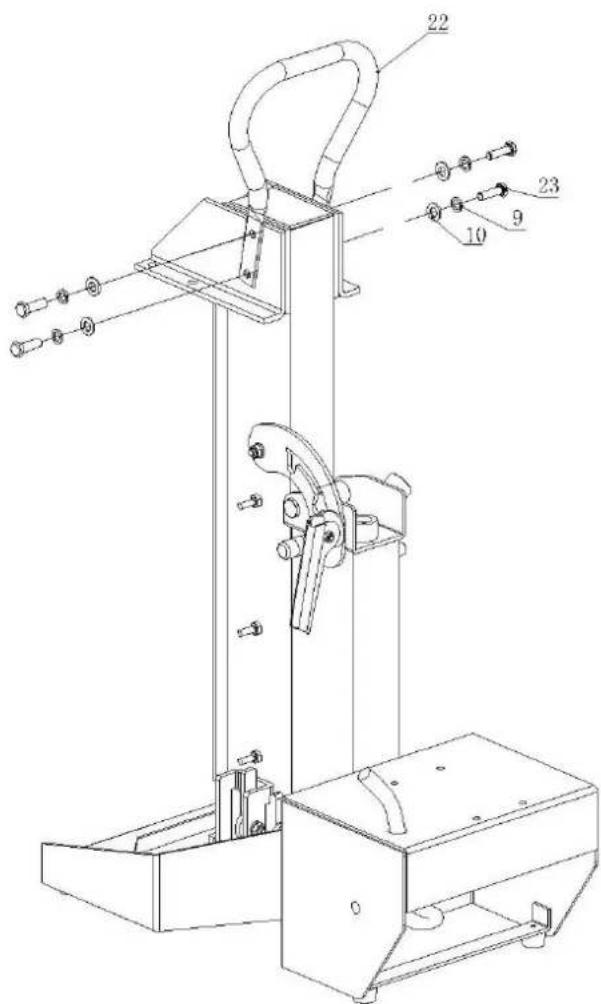

ÉTAPE 1: ENSEMBLE DE SERRURE ET DE POIGNÉE

1. Fixez la poignée (# 22) à la fin de la poutre avec le boulon (# 23), la rondelle élastique (# 9) et la rondelle (# 10).

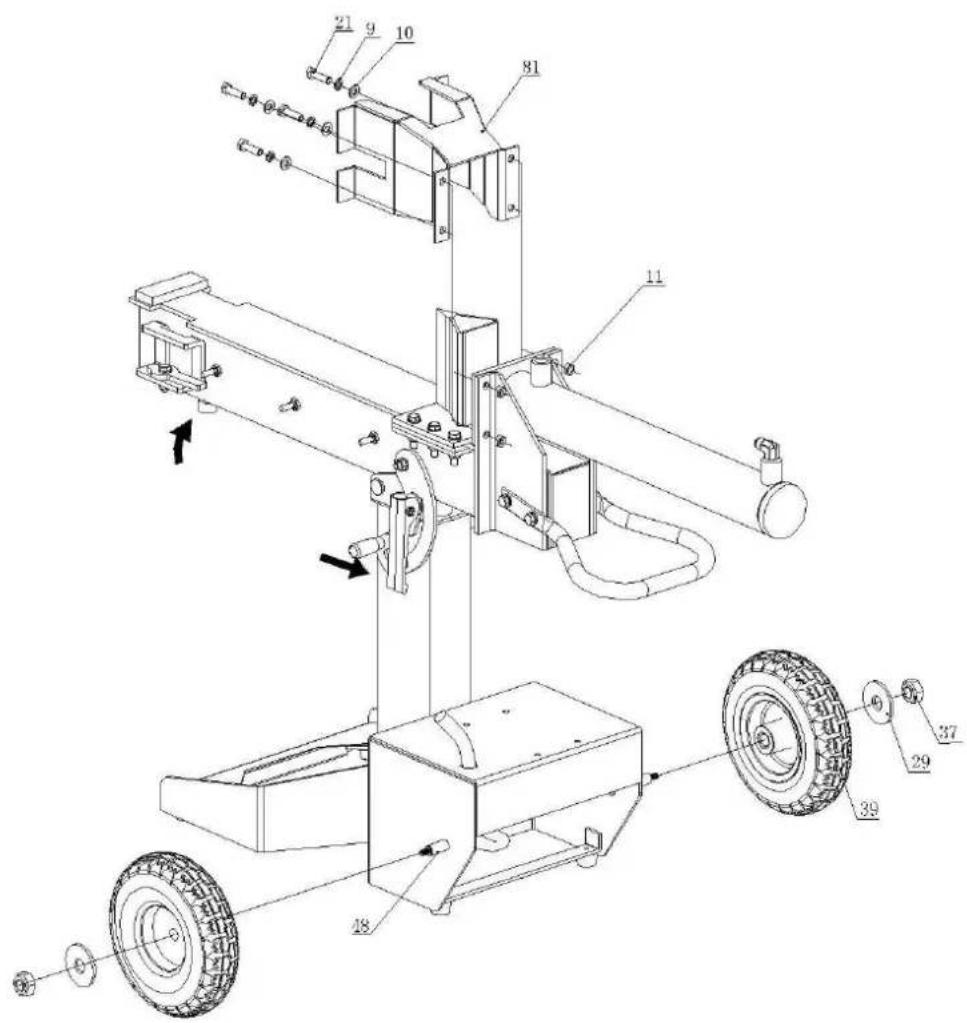

1. Réglez la poutre en position horizontale et fixez-la avec le système de verrouillage.
2. Assemblez le cylindre et la protection de coin à la poutre à l'aide d'un boulon hexagonal (# 21), rondelle élastique. (# 9), rondelle plate (# 10) et noix # 11.
3. Assemblez les roues en 2 parties (# 39) au corps principal à l'aide de l'axe de roue (# 48), la rondelle plate (# 29) et la noix (#37).

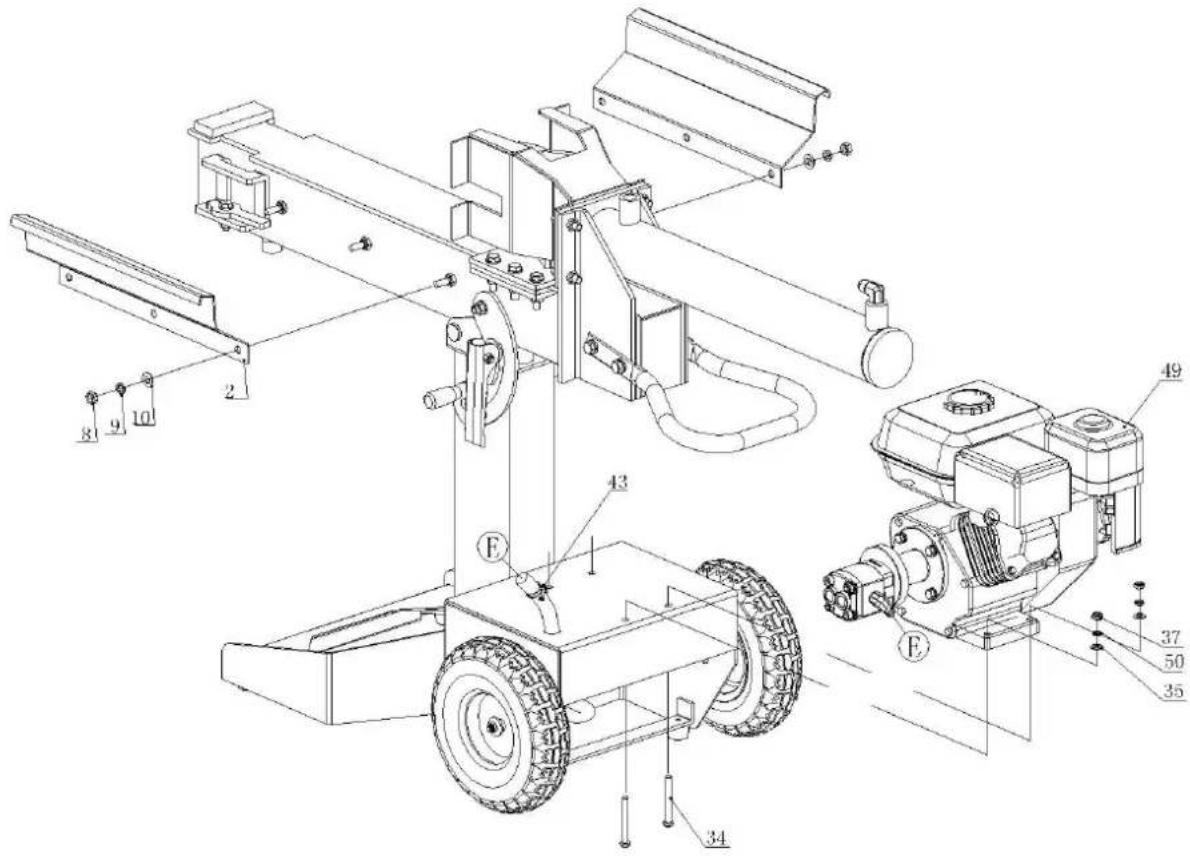

1. Assemblez le guide d'inscription gauche et droite (# 2) et en utilisant des noix (# 8), rondelle élastique (# 9) et rondelle plate (# 10).
2. Fixez l'ensemble moteur au corps principal à l'aide de boulons (# 34), la rondelle plate (# 35), la rondelle élastique (# 50) et les noix (# 37).

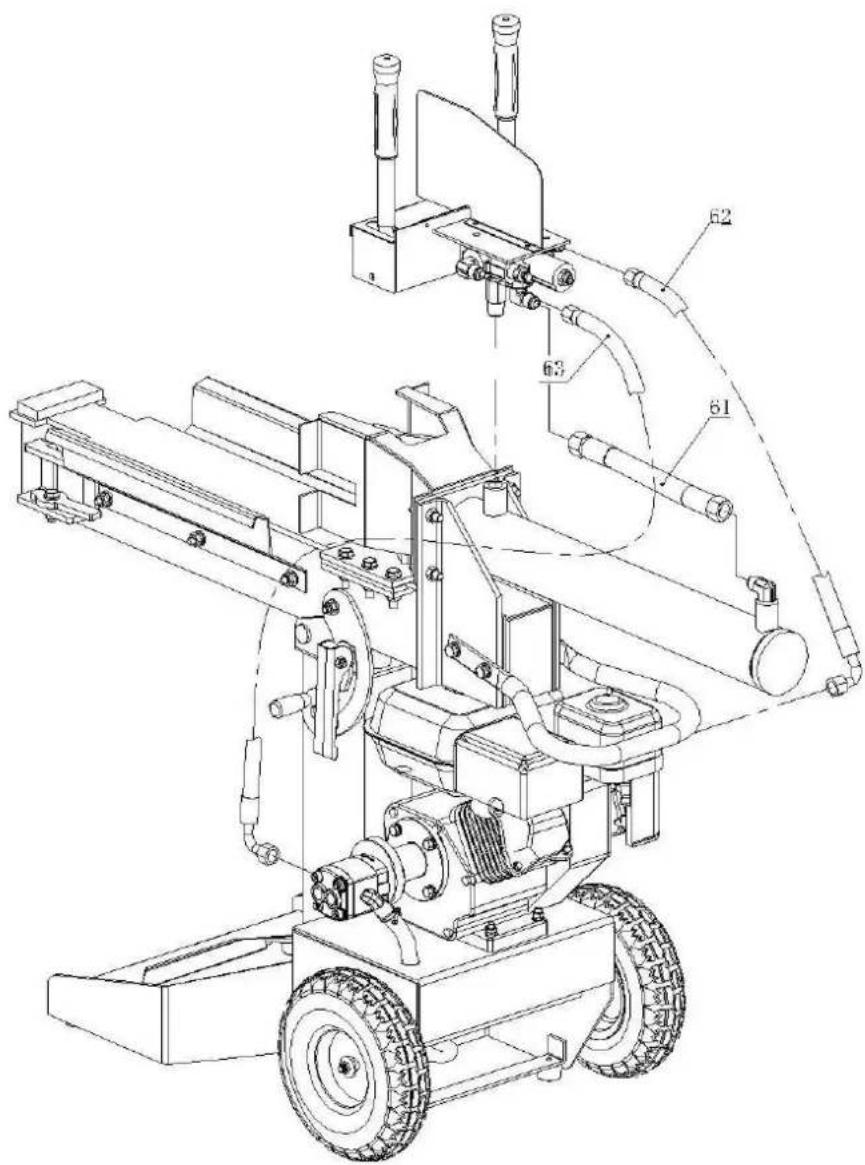

1. Fixez le tuyau hydraulique (# 63). Utilisation d'un tuyau haute pression (# 63) à assembler à la soupape de commande et à la pompe à engrenages du moteur. Fixez une extrémité au joint d'entrée de la soupape de commande (déjà fixée en usine) et une autre extrémité à la pompe à engrenages du moteur.
2. Utilisation de l'autre tuyau hydraulique (# 62) qui sera assemblé à la soupape de commande et au réservoir d'huile. Fixez une extrémité à la sortie de la soupape de commande (déjà fixée en usine) et une autre extrémité au réservoir d'huile.
3. Montez ensuite le tuyau d'huile sur la pompe à engrenages, fixez-le avec le collier (# 43).
4. Connectez la soupape de commande et le cylindre au tuyau d'huile (# 61).

Conformément aux différentes directives CE, il est confirmé que, de par sa conception et sa construction, et selon le marquage CE imprimé par le constructeur, la machine identifiée dans ce document est conforme aux exigences pertinentes et fondamentales de santé et de sécurité des directives CE susmentionnées. Cette déclaration valide le produit pour afficher le symbole CE.

Dans le cas où la machine est modifiée et que cette modification n'est pas approuvée par le fabricant et communiquée au distributeur, cette déclaration perdra sa valeur et sa validité.

Nom de la machine: FENDEUSE À BOIS

Modèle: RLT12GVH

Norme reconnue et approuvée à laquelle il convient:

Cachet de l'entreprise

millasur

Rúa Eduardo Ponda!, n° 23

Pol. Ind. Sigüeiro - 15688 Oroso - A Coruña

Tlf. 931 696465 / Fax. [phone]
