Type de produit	Broyeur de végétaux silencieux électrique
Marque	Anova
Modèle	MT3000
Tension nominale	230-240 V ~
Fréquence nominale	50 Hz
Puissance nominale	3000 W (S6, 40%)
Vitesse de rotation à vide	60 tr/min
Diamètre maximal des branches	≤ 44 mm
Capacité du bac de ramassage	60 litres
Poids	23,5 kg
Niveau de pression acoustique LpA	70,3 dB(A) (K=3,0 dB)
Niveau de puissance acoustique mesuré LWA	90,1 dB(A) (K=2,36 dB(A))
Niveau de puissance acoustique garanti	92 dB(A)
Classe de protection	II (double isolation)
Type de protection	IP24
Mécanisme de coupe	Lame rotative avec contre-couteau réglable
Sens de rotation	Commutable (marche avant/arrière)
Protection contre les surcharges	Disjoncteur automatique
Sécurité bac de collecte	Interrupteur de sécurité (verrouillage)
Poussoir inclus	Oui
Roues	2 roues pour le transport
Entretien des lames	Réglage par vis allen (écart 0-0,5 mm)
Garantie	24 mois (12 mois usage professionnel)

FOIRE AUX QUESTIONS - MT3000 Anova

Quel type de matériaux peut-on broyer avec le MT3000 ?

Le MT3000 est conçu pour broyer des déchets de jardin tels que des branches (jusqu'à 44 mm de diamètre), des rameaux et des restes de plantes secs. Évitez d'introduire des matériaux mous comme les déchets de cuisine, des pierres, du métal ou du verre.

Comment débloquer le broyeur en cas de bourrage ?

Utilisez la commande de sens de rotation REVERSE pour inverser le sens de la lame pendant 5 secondes. Cela libère les végétaux coincés. Ensuite, appuyez sur le bouton START pour redémarrer. Si le blocage persiste, éteignez et débranchez l'appareil avant de retirer manuellement les débris.

Comment régler l'écart entre la lame et le contre-couteau ?

Utilisez la vis d'ajustage située à droite du broyeur (repère 3 sur le schéma). Tournez la vis d'un demi-tour dans le sens horaire avec une clé Allen pour réduire l'écart (idéalement 0 à 0,5 mm). Pour l'augmenter, tournez dans le sens antihoraire. Vérifiez qu'il n'y a pas de contact entre la lame et le contre-couteau.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord que le bac de collecte est correctement verrouillé et que l'interrupteur de sécurité est enclenché. Ensuite, contrôlez le cordon d'alimentation, la prise, les fusibles et le disjoncteur. Si la protection contre les surcharges a sauté, actionnez la marche arrière pour libérer le blocage, puis réinitialisez.

Comment entretenir les lames pour qu'elles restent efficaces ?

Après chaque utilisation, nettoyez les lames avec une brosse et de l'huile écologique pour éviter la corrosion. Vérifiez régulièrement l'écart de coupe (0-0,5 mm) et affûtez ou remplacez les lames si nécessaire. Portez toujours des gants de protection lors de l'entretien.

Peut-on utiliser une rallonge avec le MT3000 ?

Oui, mais uniquement une rallonge homologuée pour l'extérieur, avec une section suffisante pour éviter les pertes de tension. Déroulez complètement le câble et ne dépassez pas la longueur recommandée (voir notice). Vérifiez régulièrement l'état du câble.

Comment monter les roues et le bac de collecte ?

Retournez le broyeur. Insérez l'essieu dans les ouvertures prévues, placez les rondelles, puis les roues et les écrous d'arrêt avec les protections. Pour le bac, faites-le glisser dans le cadre de base en suivant les rails, puis poussez-le vers le haut jusqu'à ce que l'interrupteur de sécurité s'enclenche.

Quelle est la procédure de sécurité avant toute intervention ?

Éteignez toujours le broyeur avec l'interrupteur STOP, débranchez la prise secteur et attendez l'arrêt complet de la lame avant d'effectuer toute maintenance, nettoyage ou réglage. Portez des équipements de protection : lunettes, gants, protections auditives.

Comment ranger le MT3000 après utilisation ?

Nettoyez soigneusement l'appareil, appliquez de l'huile écologique sur la lame pour éviter la corrosion, puis rangez-le dans un endroit propre et sec, à l'abri de la pluie et hors de portée des enfants. Conservez le manuel d'utilisation à proximité.

Que faire en cas de vibrations anormales pendant le broyage ?

Arrêtez immédiatement le broyeur, débranchez-le et vérifiez la lame et le contre-couteau pour détecter tout dommage ou déséquilibre. Vérifiez aussi que les vis et écrous sont bien serrés. Si le problème persiste, contactez le service après-vente.

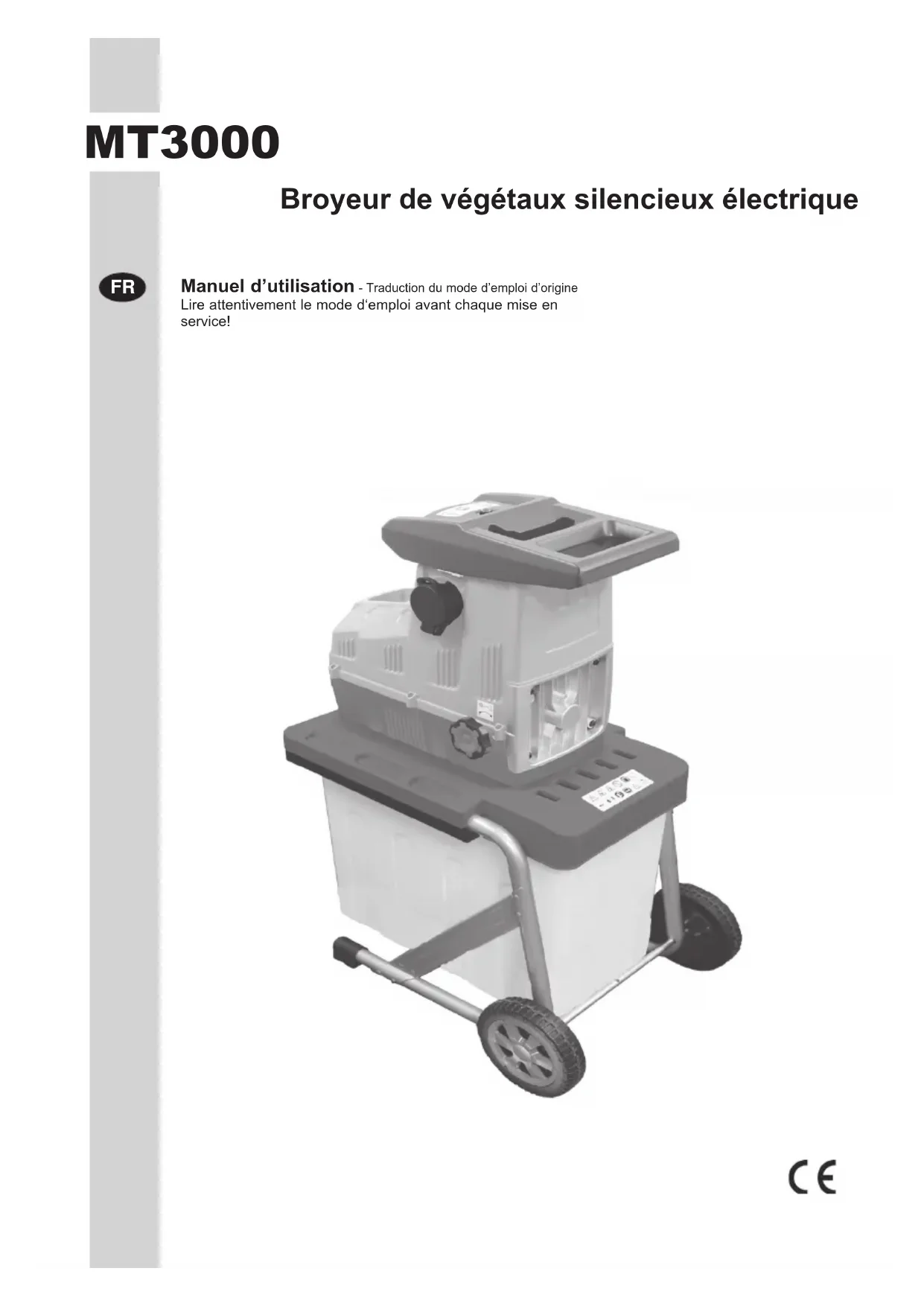

MODE D'EMPLOI MT3000 Anova

Broyeur de végétaux silencieux électrique

Manuel d'utilisation - Traduction du mode d'emploi d'origine

Lire attentivement le mode d'emploi avant chaque mise en service!

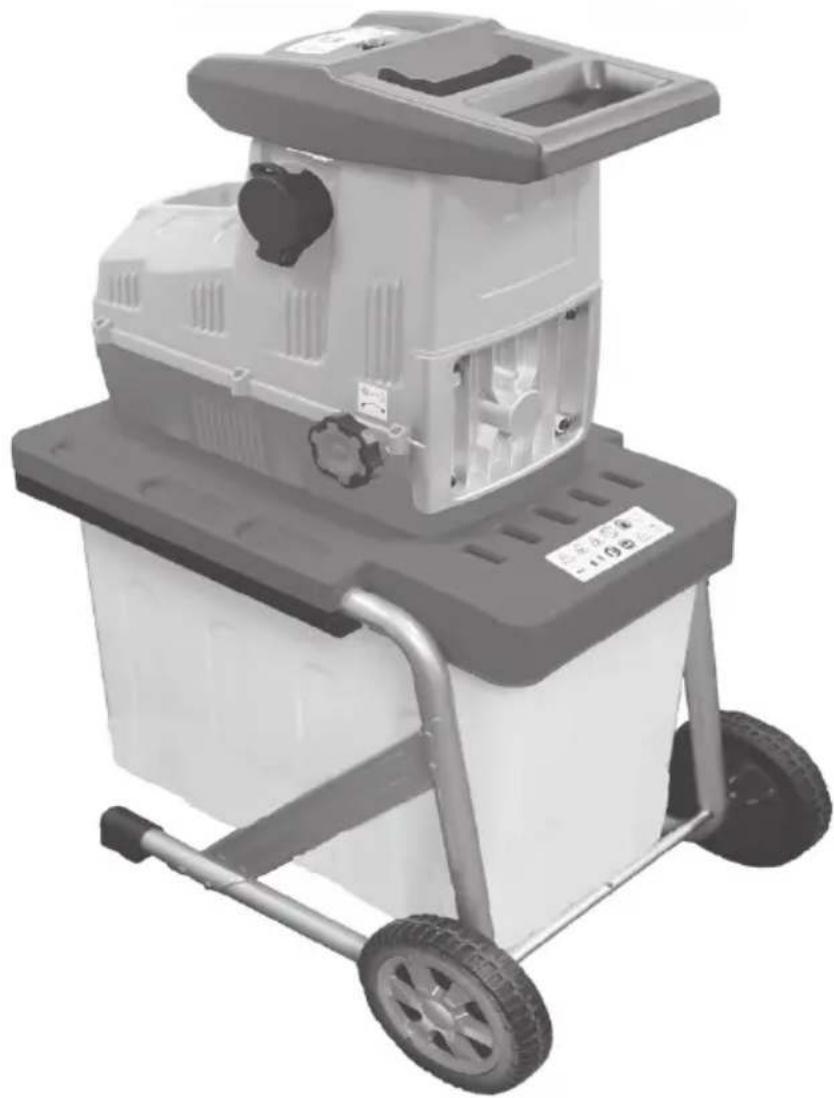

1 Orifice d'entrée
2 Protecteur de surcharge
3 Interrupteur marche/arrêt
4 Sélecteur de sens de rotation
5 Câble électrique
6 Réglage de l'écart de coupe
7 Bac de ramassage
8 Assistance
9 Pieds d'appui
10 Roues
11 Sélecteur de sens de rotation
12 Clés Allen
13 Poussoir

Illustration et explication des pictogrammes

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1 Lisez les instructions avant d'utiliser l'appareil !

2 Tenir les tiers éloignés de la zone à risque !

3 Attention ! Outil de rotation électrique ! Ne vous approchez pas de l'ouverture d'alimentation ou de la goulotte d'éjection.

4 Si le cordon d'alimentation est endommagé, débranchez l'appareil et remplacez le cordon immédiatement.

5 AVERTISSEMENT : portez toujours des lunettes de sécurité, des bouchons d'oreilles

6 Ne grimpez pas/ne marchez pas sur le collecteur

7 L'outil continue de fonctionner même après avoir été éteint !

8 Classe de protection II

9 Attention Protection de l'environnement ! Cet appareil ne peut pas être jeté avec les ordures ménagères.

Apportez-le uniquement à un point de collecte désigné.

10Position « ouverte »

11 Position « Fermé »

12 Réglage du mécanisme de coupe

13 Niveau sonore garanti LWA 92 dB(A)

14 Ratifie la conformité de l'outil électrique aux directives de la Communauté Européenne

FR | Manuel d'utilisation

Broyeur de végétaux silencieux électrique

SOMMAIRE Page

Illustrations 1 -

1. Consignes de sécurité générales pour appareils électriques FR-2

1.1 Sécurité au poste de travail
1.2 Sécurité électrique
1.3 Sécurité des personnes
1.4 Utilisation et entretien de l'appareil électrique
1.5 Service après-vente

1. Consignes de sécurité pour broyeur de jardin FR-3

2.1 Préparation
2.2 Commande
2.3 Maintenance et stockage
2.4 Consignes de sécurité supplémentaires pour appareils avec réservoir collecteur

1. Domaine d'application FR-6

2. Contenu de l'emballage FR-6

3. Manuel FR-6

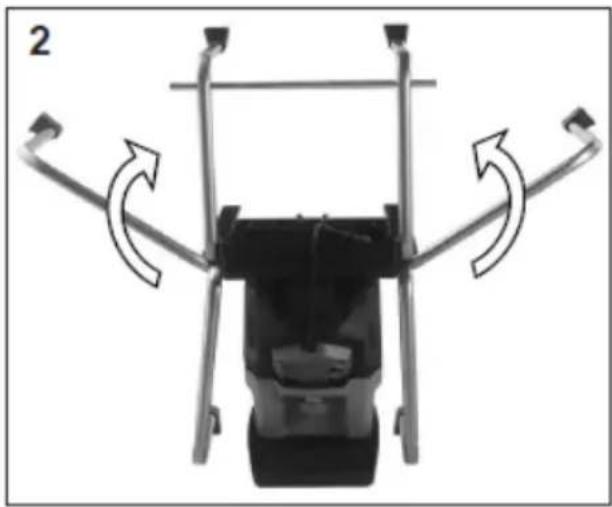

5.1 Montage du broyeur de jardin
5.2 Réservoir collecteur

1. Fonctionnement FR-6

6.1 Interrupteur On/Off
6.2 Commande de sens de rotation
6.3 Démontage
6.4 Consignes d'utilisation
6.5 Réglage des lames

1. Dépannage FR-7

2. Nettoyage et maintenance FR-8

3. Rangement FR-8

4. Service après-vente FR-8

5. Recyclage et protection de l'environnement FR-8

6. Données techniques FR-8

7. Pièce de rechange FR-9

8. Conditions de garantie FR-9

9. Déclaration de Conformité pour la CE FR-9

Service FR-9

1. Consignes de sécurité générales pour appareils électriques

Attention! Lisez l'intégralité des consignes de sécurité et instructions. La négligence des consignes de sécurité ou des instructions peut se solder par un choc électrique, des brûlures et/ou des blessures graves. Conservez toutes les consignes de sécurité et instructions pour une utilisation ultérieure. Le terme «appareil électrique» utilisé dans les consignes de sécurité se rapporte à des appareils électriques fonctionnant sur le réseau électrique (liaison par câble) et à des appareils électriques fonctionnant au moyen d'accumulateurs (sans liaison par câble).

1.1 Sécurité au poste de travail

• Veillez à la propreté et au bon éclairage de votre zone de travail. Le désordre ou le manque d'éclairage peuvent entraîner des accidents.
• N'utilisez pas votre appareil électrique dans un environnement menacé d'explosion dans lequel se trouvent des liquides, des gaz ou des poussières inflammables. Les appareils électriques produisent des étincelles qui risquent d'enflammer les poussières ou les vapeurs.
• N'utilisez pas votre appareil électrique à proximité des enfants ou d'autres personnes. Un moment d'inattention peut vous faire perdre le contrôle de votre appareil.

1.2 Sécurité électrique

• Avant la mise sous tension, veillez à ce que le voltage du réseau convienne au voltage indiqué sur la plaquette signalétique de l'appareil.
• La fiche de raccordement de l'appareil électrique doit être adaptée à la prise. La fiche ne doit surtout pas être modifiée. N'utilisez pas d'adaptateur avec des appareils reliés à la terre. Les prises non modifiées diminuent le risque de choc électrique.
• Evitez tout contact physique avec les surfaces reliées à la terre telles que tuyaux, radiateurs, cuisinières ou réfrigérateurs. Il existe un risque accru de choc électrique dans le cas où votre corps est relié à la terre.
• Ne laissez pas l'appareil sous la pluie ou dans un endroit humide. La pénétration d'eau dans un appareil électrique augmente le risque de choc électrique.
• N'utilisez pas le câble à d'autres fins que celles prévues à l'origine, par exemple pour porter l'appareil, pour l'accrocher ou tirer sur

la fiche pour la débrancher de la prise de courant. Veillez à maintenir le câble à distance raisonnable de toute source de chaleur, de l'huile, d'arêtes acérées ou des pièces en mouvement de l'appareil. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique.

• Lorsque vous travaillez à l'extérieur avec un appareil électrique, utilisez exclusivement des câbles de rallonge autorisés pour l'utilisation en extérieur. L'utilisation d'un câble de rallonge adapté à l'utilisation en extérieur réduit le risque de choc électrique.
• Lorsque l'utilisation d'un appareil électrique dans un environnement humide est inévitable, utilisez un disjoncteur différentiel contre les courants de défaut. L'utilisation d'un disjoncteur différentiel contre les courants de défaut réduit le risque de choc électrique.

1.3 Sécurité des personnes

• Restez attentif, veillez à ce que vous faites et faites preuve de bon sens en travaillant avec l'appareil électrique. N'utilisez pas d'appareil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention peut entraîner des blessures graves.
• Portez un équipement de protection personnel et n'oubliez jamais vos lunettes de protection. Le port d'un équipement de protection personnel tel que masque antipoussière, chaussures de sécurité antidérapantes, casque ou protection acoustique, en fonction du type d'utilisation de l'appareil, diminue le risque de blessures.
• Empêchez la mise en route involontaire. Assurez-vous que l'appareil électrique est éteint avant de le raccorder au réseau électrique et/ou à l'accumulateur, de le soulever ou de le porter. Il y a risque d'accident si votre doigt est posé sur l'interrupteur alors que vous portez l'appareil ou que l'appareil est allumé au moment où vous le raccordez au réseau électrique.
• Retirez les outils de réglage ou les tournevis avant de mettre en route l'appareil. Un outil ou tournevis se trouvant sur une pièce mobile de l'appareil représente un risque de blessures.
• Evitez toute posture anormale. Veillez à avoir une position stable et à conserver à tout moment votre équilibre. Ceci vous permettra de

FR | Manuel d'utilisation

mieux maîtriser votre appareil électrique dans des situations imprévues.

• Portez des vêtements appropriés. Evitez les vêtement amples et les bijoux. Maintenez une distance suffisante entre vos cheveux, vos vêtements et vos gants et les pièces en mouvement de l'appareil. Les vêtements amples, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement de l'appareil.
• En présence de dispositifs destinés à aspirer et à recueillir la poussière, assurez-vous qu'ils sont raccordés et utilisés correctement. L'utilisation d'un dispositif d'aspiration de la poussière peut réduire les dangers présentés par la poussière.

1.4 Utilisation et entretien de l'appareil électrique

• Ne surchargez jamais l'appareil. Utilisez l'appareil électrique approprié au travail à effectuer. L'utilisation de l'appareil électrique approprié augmente vos performances et votre sécurité sur la plage de puissance prévue.
• N'utilisez pas un appareil électrique dont l'interrupteur est défectueux. Un appareil qui ne peut plus être allumé ni éteint est dangereux et doit être réparé.
• Retirez la fiche de la prise de courant et/ou enlevez l'accumulateur avant de procéder à des réglages, de remplacer des pièces ou de ranger l'appareil. Cette mesure de sécurité évite un démarrage inopiné de l'appareil.
• Conservez les appareils électriques inutilisés hors de portée des enfants. L'appareil ne doit pas être utilisé par des personnes ignorant son fonctionnement ou n'ayant pas lu les présentes instructions. Les appareils électriques sont dangereux entre les mains de personnes inexpérimentées.
• Entretenez soigneusement l'appareil. Vérifiez le parfait fonctionnement et la mobilité des pièces mobiles. Vérifiez si des pièces sont cassées ou endommagées au point de porter atteinte au bon fonctionnement de l'appareil électrique. Avant d'utiliser l'appareil, faites réparer les pièces endommagées. De nombreux accidents sont dus à des appareils électriques mal entretenus.
• Veillez à ce que l'outil de coupe soit toujours aiguisé et propre. Des outils de coupe bien entretenus présentant des arêtes de coupe

acérées se coïncent plus rarement et sont plus faciles à guider.

• Utilisez les appareils électriques, les accessoires, les outils rapportés, etc. conformément aux présentes instructions et aux prescriptions en vigueur pour ce type spécifique d'appareil. Ce faisant, tenez compte des conditions de travail et du travail à effectuer. L'utilisation d'appareils électriques à des fins autres que celles prévues à l'origine peut engendrer des situations dangereuses.

1.5 Service après-vente

• Faites exclusivement réparer votre appareil électrique par des spécialistes qualifiés utilisant des pièces de rechange d'origine. Ceci permet de garantir le maintien de la sécurité de l'appareil.

2. Consignes de sécurité pour broyeur de jardin

• Porter des gants de protection, des lunettes et une protection pour les oreilles. Ne pas porter de vêtements amples.
• Toujours être en position sûre et garder l'équilibre. Ne pas se pencher sur la machine.
• Pendant le fonctionnement, la machine doit reposer sur une surface stable.
• S'assurer que l'ensemble des vis et écrous sont correctement serrés avant utilisation.
• Utiliser la machine à l'air libre uniquement par temps sec et jamais en cas de pluie.
• Ne jamais utiliser la machine avec des dispositifs de protection endommagés ou retirés.
• Eloigner les mains, autres membres et vêtements de la trémie de remplissage et de la cuve de déchargement.
• Ne jamais approcher le visage et le reste du corps à proximité de la trémie de remplissage.
• Ne jamais laisser la machine sans surveillance, couper le moteur et débrancher la prise.
• Aucun objet dur (ex.: pierres, bouteilles, canettes ou pièces métalliques) ne doit entrer dans la cuve d'admission. Ceci pourrait endommager la machine, le cas échéant.
• Si la machine est bloquée : couper le moteur et débrancher la prise, retirer tous les objets et vérifier si la machine est endommagée.
• Si le fusible a grillé ou si la protection contre les surcharges a été déclenchée, ceci indique une surcharge de la machine et/ou qu'un trop grand nombre d'appareils est raccordé au

FR | Manuel d'utilisation

même câble de rallonge. Rechercher et éliminer la cause. Ne pas installer de fusible plus puissant.

- Ne pas tirer sur le câble de rallonge. Ne pas tirer trop fort le câble. Les prises ou l'isolation du câble pourraient être endommagées. Un tel endommagement n'est pas visible mais peut être dangereux.

- Toujours tenir le câble de rallonge à distance de la machine. Débrancher la fiche de la prise et vérifier régulièrement si le câble présente des signes de dommage et de vieillissement. Ne pas utiliser la machine avec un câble de rallonge endommagé.

- Si le câble est endommagé, il doit être remplacé dans un atelier spécialisé pour éviter les accidents.

- Ne jamais déplacer la machine en tirant sur le câble. La machine ne doit pas être déplacée lorsque le moteur tourne.

- Avant la première utilisation, le broyeur doit être monté selon les instructions.

- Utilisez uniquement un câble de rallonge qui est autorisé pour une utilisation extérieure.

- Avant d'utiliser l'appareil, assurez-vous que les câbles sont en bon état.

- Eteignez toujours le broyeur avant de retirer le câble ou le câble de rallonge de la prise.

- Eloignez les enfants et animaux du broyeur. Toutes les autres personnes doivent être à une distance sûre du broyeur, lorsque celui-ci est en marche.

- Les enfants et les personnes qui n'ont pas lu ces instructions ou qui ne sont pas familiarisées avec le broyeur, ne doivent pas utiliser ce broyeur,

- L'utilisateur de l'appareil est responsable à l'égard de tiers pendant qu'il travaille avec le broyeur.

- Le broyeur doit uniquement être utilisé de manière conforme.

AVERTISSEMENT: Cet appareil a une lame rotative!

AVERTISSEMENT: Les lames ne sont pas immédiatement arrêtées après avoir éteint l'appareil.

• Eteignez le broyeur, débranchez la fiche de la prise, et attendez jusqu'à l'arrêt complet de la lame, avant d'effectuer les travaux de maintenance et de nettoyage.
• Il est interdit de retirer ou de modifier les dispo-

sitifs de sécurité électriques ou mécaniques.

• Utilisez le broyeur uniquement à la lumière du jour ou avec une bonne lumière artificielle.
• Ne mettez jamais les mains dans la trémie de remplissage ou l'ouverture d'éjection.
• Si vous constatez des vibrations inhabituelles du broyeur, coupez le moteur et vérifiez immédiatement la cause de ce défaut. Les vibrations sont en général un signe de défauts.
• Vérifiez si la lame est correctement positionnée avant d'utiliser le broyeur. L'appareil doit uniquement être utilisé avec une lame correctement utilisée.
• Avant toute utilisation, le broyeur doit être minutieusement vérifié. Travaillez uniquement avec des appareils qui sont en bon état. Si vous découvrez des dommages ou erreurs sur l'appareil, qui peuvent représenter un danger pour l'utilisateur, l'appareil doit uniquement être réutilisé après avoir réparé le dommage.
• Pour des raisons de sécurité, les pièces usées ou endommagées doivent être immédiatement remplacées. Utilisez uniquement des pièces de rechange d'origine. L'utilisation de pièces de rechange non d'origine peut provoquer des dysfonctionnements et blessures.
• Utilisez le broyeur uniquement dans des endroits à l'abri de l'eau. L'appareil ne doit pas être exposé à la pluie.
• Conservez le broyeur dans un lieu sec et sûr, et hors de portée des enfants.
• L'utilisation de cet appareil par des personnes plus jeunes ou handicapées et infirmes doit uniquement avoir lieu sous surveillance.
• Les enfants doivent être sous surveillance lorsqu'ils sont à proximité de l'appareil afin de garantir qu'ils ne jouent pas avec celui-ci.

2.1 Préparation

• Ne laissez pas les enfants utiliser cet appareil.
• N'utilisez pas l'appareil en présence de spectateurs.
• Pendant l'utilisation, portez toujours une protection pour les oreilles et des lunettes de protection.
• Evitez de porter des vêtements amples ou des colliers et bracelets.
• Utilisez uniquement la machine avec un grand espace libre (ex.: pas à proximité d'un mur ou d'autres objets fixes) et sur un sol ferme et plat.
• N'utilisez pas la machine sur un sol dallé ou sur du gravier, où des pièces projetées

FR | Manuel d'utilisation

peuvent provoquer des blessures.

- Avant d'allumer la machine, vérifiez le serrage de l'ensemble des vis, écrous, boulons ou autres moyens de fixation, tout comme présence de dispositifs de protection et de blindage. Remplacez les autocollants endommagés et illisibles.

2.2 Commande

• Avant de démarrer la machine, regardez dans la chambre de remplissage afin de vous assurer qu'elle est vide.
• N'approchez pas votre visage et corps dans l'ouverture de remplissage.
• N'introduisez pas vos mains et autres membres ou vêtements dans la trémie de remplissage ou dans la cuve d'éjection et n'approchez pas des pièces mobiles.
• Gardez toujours les deux pieds au sol. Ne vous penchez pas. Lors de l'introduction du produit, ne soyez pas plus haut que la surface sur laquelle se trouve la machine.
• Lors des travaux avec la machine, tenez vous toujours éloigné de la zone d'éjection.
• Lors de l'introduction du produit, veillez avec une très grande prudence à ce qu'il n'y ait pas de pièces métalliques, pierres, bouteilles, canettes ou autres objets étrangers.

• Si le mécanisme de coupe touche un objet étranger ou si la machine commence à générer des bruits ou vibrations inhabituels, coupez le courant et laissez la machine s'arrêter, débranchez le câble d'allumage (l'unité d'alimentation doit être débranchée du secteur), puis procédez comme suit :

• Vérifiez les dommages.

• Vérifiez si des pièces sont desserrées et resserrez-les.
• Remplacez chaque composant endommagé ou réparez-les avec des pièces de rechange équivalentes.

- Ne laissez pas le produit traité s'accumuler dans la zone d'éjection ; ceci peut empêcher une éjection correcte ou provoquer un retour du produit par l'ouverture de remplissage.

- Si la machine commence à être obstruée, coupez alors le courant, (le broyeur doit être débranché du secteur), avant d'éliminer l'obstruction. L'unité d'alimentation doit être exempte de déchets et autres dépôts pour éviter leur endommagement ou éventuelle inflammation. Notez que lors de la commande du mécanisme de démarrage des machines à moteur, les ou-

tils de coupe continuent de se déplacer.

• Tous les dispositifs de protection et de chasse doivent être maintenus en bon état.
• Ne bricolez pas les réglages du régulateur de moteur ; le régulateur commande la vitesse de fonctionnement maximale sans danger et protège le moteur et toutes les pièces mobiles contre les dommages provoqués par des vitesses trop élevées. En cas de problème, contactez un atelier spécialisé.
• Eteignez toujours le broyeur (l'unité d'alimentation doit être débranchée du réseau) lorsque vous quittez la zone de travail.
• Ne basculez pas cette machine avec le moteur en marche.

2.3 Maintenance et stockage

• Si la machine est éteinte pour maintenance, inspection, stockage ou remplacement d'un accessoire, (l'unité d'alimentation doit être débranchée du secteur), assurez-vous que toutes les pièces mobiles sont à l'arrêt et que les éventuelles clés ont été retirées. Laissez refroidir la machine avant chaque inspection, réglage, etc.
• Lors de la maintenance des outils de coupe, veillez à ce que, même si la source d'alimentation ne peut pas s'allumer en raison du dispositif de blocage de la protection, les outils de coupe puissent toujours être allumés par un mécanisme de démarrage manuel.

2.4 Consignes de sécurité supplémentaires pour appareils avec réservoir collecteur

- Eteignez le broyeur avant de monter ou de retirer le réservoir collecteur.

FR | Manuel d'utilisation

3. Domaine d'application

Le présent appareil est uniquement destiné à l'utilisation privée et non à l'utilisation professionnelle. La hâcheuse pour compost a été conçue pour broyer le matériel organique, tel que les restes secs de plantes, les rameaux et les branches.

L'appareil n'est pas destiné à une utilisation professionnelle. Toute autre utilisation ou toute utilisation allant au-delà des conditions d'exploitationest considéré comme non conforme.

Les conséquences peuvent être desdommages corporels!

AVERTISSEMENT! Avant de mettre l'appareil en service, veuillez lire attentivement ce manuel ainsi que les consignes de sécurité générales, pour votre propre sécurité. Si vous transmettez l'appareil à un tiers, remettez-lui également ce manuel.

4. Contenu de l'emballage

• Retirez le matériel d'emballage.
- Retirez les fixations de conditionnement/transport (si disponibles).
- Vérifiez si le contenu de l'emballage est complet.
- Contrôlez si l'appareil et les accessoires ont été endommagés pendant le transport.
- Conservez, si possible, l'emballage, pendant toute la durée de la garantie. Puis, éliminez-le de manière écologique.

AVERTISSEMENT: Le matériel d'emballage n'est pas un jouet ! Les enfants ne doivent pas jouer avec les sacs en plastique! Il existe un risque d'étouffement!

1x Broyeur de végétaux silencieux
2x kit de 2 roues
2x kit de 2 pieds d'appui
1x bac de collecte
1x cadre de base
1x sachet de petites pièces
1x vis de réglage
1x Clé de serrage
1x manuel d'instructions

Si des pièces sont manquantes ou endommagées, contactez votre revendeur.

5. Manuel

AVERTISSEMENT : Vous aurez peut-être besoin d'aide lors du déballage et de l'assemblage de la machine.

Après avoir déballé le broyeur et contrôlé les dommages ou erreurs, effectuez ce qui suit.

5.1 Montage du broyeur de jardin

• Retournez le broyeur.
• Relevez les deux jambes et introduisez l'essieu fourni

par les ouvertures prévues (Fig. 2).

- Introduisez les deux rondelles à droite et à gauche sur l'essieu (Fig. 3).

Placez les entretoises fournies sur les essieux. Puis, montez les roues et l'écrou d'arrêt avec la protection de roue.

AVERTISSEMENT : Prudence en cas d'inclinaison de l'appareil sur les roues, car la répartition de son poids n'est pas compensée en cas d'inclinaison et de transport.

5.2 Réservoir collecteur (Fig. 4)

• Faites glisser le bac de collecte à nouveau à l'intérieur du cadre de base. Veillez à ce que ce bac suive les rails de guidage.
• Positionnez et fixez le bac de collecte avec l'interrupteur de sécurité en les poussant vers le haut Ⓗ.

Vidage du bac de collecte

Le niveau de débris de matériau effilés dans le bac de collecte peut être contrôlé en regardant à travers les encoches figurant sur la face avant supérieure du cadre de base. Videz toujours le bac de collecte à temps afin d'éviter qu'il ne déborde.

Pour le vider, procédez comme suit:

a) Arrêtez la machine à l'aide de l'interrupteur STOP.

b) Appuyez sur l'interrupteur de sécurité (Fig. 4).

c) Libérez le bac de collecte. Sortez le bac de collecte par l'avant.

6. Fonctionnement

6.1 Interrupteur On/Off (Fig. 5)

• Appuyez sur le bouton START (1), vert pour mettre la déchiqueteuse en marche.
• Appuyez sur le bouton rouge STOP (2), pour l'arrêter.

Remarque: Cette machine est dotée d'un interrupteur électromagnétique qui lui évite de redémarrer de manière fortuite lorsque l'alimentation est rétablie.

6.2 Commande de sens de rotation (Fig. 6)

Ce broyeur possède une protection contre les surcharges automatique et une commande de sens de rotation.

En cas de blocage brusque, l'appareil peut changer automatiquement (3 sec.) de sens de rotation. Les végétaux à broyer sont donc transportés en arrière (5 sec). Pour éviter d'endommager le moteur, le disjoncteur (1) désactive automatiquement la prise secteur.

Si après 5 secondes la lame est toujours coincée et empêche le moteur de fonctionner, activez la commande de sens de rotation REVERSE (2). La lame tourne dans le sens inverse et libère les végétaux bloqués, que vous pouvez retirer. Appuyer sur la commande verte START (3) pour mettre le broyeur en marche.

6.3 Démontage

Dans certaines circonstances, ex.: lors du stockage après utilisation, la machine peut être démontée en exé-

FR | Manuel d'utilisation

cutant les étapes de montage dans l'ordre inverse.

6.4 Consignes d'utilisation

Alimentation

Insérez le matériau à découper du côté droit du tunnel d'alimentation. Le matériau est automatiquement entraîné à l'intérieur par le couteau de découpe.

Attention! Le matériau long dépassant de la machine risque d'en ressortir sans avoir été entraîné par le couteau de découpe ! Conservez une distance de sécurité!

Avertissement! Utilisez toujours le poussoir (Fig. 7) pour pousser le matériau dans le tunnel d'alimentation. Ne le poussez pas à la main! Prenez soin du poussoir après utilisation.

• N'insérez pas trop de matériau car vous risqueriez de bloquer le tunnel d'alimentation.
• Découpez les déchets de jardinerie après plusieurs jours de stockage, préfanés et intercalez-y des branches.
• Vous empêcherez ainsi le couteau de découpe de se bloquer.
• N'insérez pas de matériau tendre, comme des déchets de cuisine, dans la déchiqueteuse.
• Les grandes branches avec des feuilles doivent avoir été complètement découpées avant que vous puissiez insérer à nouveau du matériau.
• Attention: une fois découpé, le matériau peut tomber de la goulotte de déchargement. Danger!
• Les fentes de ventilation ne doivent pas être recouvertes par le sac de déchets ou par le matériau découpé.

6.5 Réglage des lames (Fig. 8)

Le contre-couteau 2 doit se trouver à une distance de 0 mm à 0,50 mm de la lame 1 (fig. 8). Cette distance doit être respectée pour garantir un fonctionnement efficace de l'outil.

Recommandation: Les matériaux flexibles ou les rameaux humides peuvent être déchirés et non correctement coupés. Ce problème peut également survenir si les contre-couteaux sont émoussés ou trop usés en raison de l'usage fréquent de l'appareil. La vis d'ajustage des lames se trouve à droite du broyeur (3). Tournez-la vers la droite pour ajuster la distance des lames.

1. En cas de matériaux plus légers et faciles à broyer, utilisez une clé Allen pour tourner la vis d'un demi-tour (0,50mm) dans le sens des aiguilles d'une montre.
2. Lorsque vous voulez broyer des matériaux lourds (comme des parties plus dures ou volumineuses) il sera probablement nécessaire de les faire passer deux fois par le broyeur. Ainsi, le matériau écrasé pendant le premier passage, n'est broyé que lors du deuxième passage. Pour desserrer la vis d'ajustage (3) utilisez une clé. Allen pour tourner la vis d'un demi-tour dans le sens inverse des aiguilles d'une montre.
3. Suite à l'ajustage, vérifiez que les lames broient efficacement. Pour éviter d'endommager le broyeur, il est indispensable de veiller à ce qu'il n'y ait pas de point

de contact entre la lame et le contre-couteau.

RECOMMANDATION:

1. Veillez à ne pas accumuler des déchets de jardin avant de les broyer car ils commencent à se décomposer et à prendre l'humidité, ce qui bloquera le jeu de lames. Dans la majorité des cas, les matériaux secs assurent que le tuyau de déjection reste libre. Gardez toujours quelques branches sèches pour nettoyer le jeu de lames.
2. Lorsque vous êtes en train de broyer, contrôlez régulièrement la quantité de matériaux se trouvant sous le tuyau de déjection ou le bac de ramassage.
3. Le matériau accumulé ne doit jamais atteindre le niveau du tuyau d'éjection du broyeur.
4. Lorsque le bac de ramassage est rempli, éteignez le broyeur à végétaux avec le commutateur MARCHE/ARRET et videz la boîte.

ATTENTION!

N'insérez pas vos mains dans le tuyau d'éjection du broyeur pour enlever les matériaux broyés lorsque le broyeur est en marche ou branché à la prise.

RECOMMANDATION: Lors de l'utilisation normale, n'éteignez pas le broyeur à végétaux tant que des matériaux sont encore dans le jeu de lames. Si le broyeur est prématurément éteint, des morceaux de matériau restés dans l'appareil peuvent bloquer le jeu de lames et faire caler le moteur lorsque vous rallumez le broyeur.

7. Dépannage

Le moteur ne fonctionne pas

• La protection contre la surcharge a répondu.
• Activez la commande du sens de rotation REVERSE. La lame tourne dans le sens inverse et libère les végétaux coincés que vous pouvez retirer. Appuyer sur la commande verte START pour mettre le broyeur en marche.
• Panne de courant
• Vérifiez le cordon d'alimentation électrique, la prise, les fusibles et le disjoncteur de votre habitation.
• L'interrupteur de sécurité du bac de collecte n'est pas verrouillé en position.
• Veillez à ce que le bac de collecte soit en position et verrouillé.

Le matériau à découper n'est pas entraîné à l'intérieur de la machine

• Le couteau de découpe fonctionne vers l'arrière.
• Changez le sens de rotation.
• Le matériau est bloqué dans le tunnel d'alimentation
• Activez la commande du sens de rotation REVERSE (2). Retirez les végétaux de l'entonnoir.
• Introduisez à nouveau de grosses branches pour éviter à ce que la lame ne saisisse les végétaux déjà broyés.

L'entonnoir est bouché

- Retirez les branchages de la trémie. Utilisez le poussoir pour poussez les branchages ou pour alléger.

Attention! Ne changer le sens de rotation qu'une fois l'appareil complètement arrêté.

8. Nettoyage et maintenance

ATTENTION!

Assurez-vous que le broyeur à végétaux est éteint et débranché de la prise avant de procéder aux opérations de nettoyage et d'entretien. Pour effectuer le nettoyage des lames, portez toujours des gants de protection résistants.

1. Pour conserver la performance du broyeur à végétaux, il doit être maintenu en état de parfaite propreté.
2. Nettoyez toujours le broyeur à végétaux immédiatement après son utilisation.
3. Ne laissez pas sécher et se solidifier des matériaux broyés sur les surfaces du broyeur à végétaux. Ceci a un impact direct et négatif sur la performance du broyeur.
4. Veillez à ce que les conduits de remplissage et d'éjection soient maintenus en état de propreté et dénué de tout déchet.
5. Vérifiez que tous les écrous, boulons et vis soient absolument et surement serrés.
6. Faites réparer ou changer les pièces défectueuses ou usées par du personnel spécialisé.
7. N'utilisez pas de détergent ou de solvant, car ils pourraient provoquer des dégâts irréparables sur votre machine. Les produits chimiques peuvent détruire les pièces en plastique.
8. Verifiez de temps en temps que les vis du chassis sont bien serrées.
9. Pour protéger le broyeur de la corrosion en cas de stockage de longue durée, appliquez de l'huile écologique sur la lame.

ATTENTION

1. Ne serrez pas trop fermement la vis de réglage du jeu de lames, cela pourrait réduire la durée de vie du broyeur.
2. Faites examiner et entretenir votre broyeur à végétaux par des techniciens qualifiés du service. N'essayez pas de procéder vous-même à la réparation de l'appareil, sauf si vous disposez de la qualification nécessaire.

9. Rangement

Pour protéger le broyeur de la corrosion en cas de stockage de longue durée, appliquez de l'huile écologique sur la lame.

Assurez-vous que le broyeur à végétaux a été nettoyé avec soin avant de le ranger dans un endroit propre et sec hors de la portée des enfants.

10. Service après-vente

Attention! les travaux de réparation électrique ne doivent être effectués que par un électricien professionnel ou à l'atelier du service après-vente!

Veuillez joindre une description des défauts constatés lors de l'envoi de l'appareil à la réparation.

11. Recyclage et protection de l'environnement

Une fois l'appareil hors d'état, procédez à son élimination conformément aux dispositions. Débranchez le câble secteur afin d'éviter toute utilisation abusive. Ne jetez pas l'appareil avec les ordures ménagères. Dans un but de protection de l'environnement, remettez-le à un centre de collecte spécialisé dans les appareils électriques. Votre commune se fera un plaisir de vous fournir les adresses et horaires d'ouverture correspondants. Remettez également les matériaux d'emballage et accessoires usés aux centres de collecte prévus.

Uniquement en ce qui concerne les pays de l'UE Ne jetez pas les outils électriques avec les ordures ménagères !

Conformément à la directive européenne 2012/19/CE sur les anciens appareils électriques et électroniques et à la mise en oeuvre de la législation nationale, les outils électriques usés doivent être triés à part et remis à un centre de recyclage.

Alternative de recyclage aux exigences de retour:

Au lieu d'un renvoi, le propriétaire de l'appareil électrique est tenu d'assurer une valorisation. L'ancien appareil peut à ces fins être confié à un centre de reprise qui se chargera de son élimination conformément aux lois nationales sur le recyclage et les déchets. Ne sont pas concernés les accessoires joints aux anciens appareils et les consommables sans composants électriques.

12. Données techniques

Broyeur de végétaux silencieux électrique ILH 3000 A

Tension nominale	V~	230-240
Fréquence nominale	Hz	50
Puissance nominale	W	3000 (S6,40%)
Vitesse de rotation au ralenti tr/m		60
Epaisseur maximale des branches mm	≤44
Réservoir collecteur	litres	60
Poids	kg	23,5
Niveau de pression acoustique LpA (EN 50434:2014)	dB(A)	70,3 (K=3,0 dB)

Niveau de puissance acoustique mesuré
LWA (2000/14/EG)	dB(A)	90,1 (K=2,36 dB(A))

Durée de service S6 40% (à plein: 40 sec., à vide: 60 sec.)

Classe de protection II; Type de protection IP24

Dans un souci de perfectionnement constant, des modifications optiques ou techniques peuvent être effectuées sans avis préalable. Toutes les indications figurant au présent mode d'emploi sont donc sans garantie. Aucun droit ne pourra donc être fait valoir sur la base du mode d'emploi.

Remarque: Les caractéristiques ci-dessus correspondent aux capacités MAXIMALES de l'outil. Le diamètre maximal des branches dépend de la dureté du bois.

13. Pièces de rechange

Si vous avez besoin d'accessoires ou de pièces de rechange, veuillez vous adresser à notre service après-vente.

N'utilisez pour travailler avec cet appareil que des pièces supplémentaires recommandées par notre entreprise. Dans le cas contraire, l'utilisateur ou des personnes se trouvant à proximité pourraient subir de graves blessures et l'appareil pourrait être endommagé.

Lors de la commande de pièces de rechange, les indications suivantes doivent être fournies:

- Type de l'appareil

• Référence de l'appareil

14. Conditions de garantie

Indépendamment des obligations ressortant du contrat de vente conclu par le fournisseur avec le consommateur final, nous accordons pour cet appareil la garantie suivante:

La période de garantie est de 24 mois et entre en vigueur à la remise de l'outil qui sera justifiée par présentation du bon d'achat original. En cas d'utilisation commerciale ou de location, la période de garantie se limite à 12 mois. Les pièces d'usure et les dommages dus à l'utilisation de pièces non conformes, à des réparations effectuées avec des pièces non originales, à l'exercice de la force, à des coups, une destruction ou une surcharge intentionnelle du moteur sont exclus de la garantie. Les échanges sous garantie ne concernent que les pièces défectueuses et non les appareils complets. Les réparations sous garantie ne peuvent être effectuées que par des ateliers autorisés ou par le service après-vente de l'usine. La garantie s'éteint en cas d'intervention étrangère au fournisseur agréé.

Les frais de port, d'expédition et autres frais annexes sont à la charge du client.

15. Déclaration de Conformité pour la CE

Nous, Ikra GmbH, Schlesierstraße 36, D-64839 Münster, Germany, déclarons sous notre seule responsabilité que le produit Broyeur de végétaux silencieux électrique ILH 3000 A, aissant l'objet de la déclaration sont conformes aux prescriptions fondamentales en matière de sécurité et de santé stipulées dans les Directives de la 2006/42/EG (directive relative aux machines), 2014/30/EU (directive EMV), 2011/65/EU (directive RoHS) et 2000/14/EG+2005/88/EG (directives en matière de bruit) modifications inclues. Pour mettre en pratique dans les règles de l'art les prescriptions en matière de sécurité et de santé stipulées dans les Directives de la CEE, il a été tenu compte des normes et/ou des spécifications techniques suivantes:

EN 60335-1:2012/A11:2014; EN 50434:2014

EN 62233:2008; EN 50581:2012

AfPS GS 2014:01 PAK; IEC 62321:2009

EN 55014-1:2006/A2:2011; EN 55014-2:1997/A2:2008

EN 61000-3-2:2014; EN 61000-3-11:2000

Niveau de puissance acoustique mesuré 90,1 dB (A)

Niveau de puissance acoustique garanti 92,0 dB (A)

Procédure d'évaluation de conformité voir annexe V / directive 2000/14/CE

L'année de fabrication est indiquée sur la plaque de l'appareil et est également repérable sur le numéro de série consécutif.

Münster, 10.10.2017

Matthias Fiedler, Senior Product Manager Ikra GmbH

La documentation technique est conservée par:

Ikra GmbH, Schlesierstrasse 36, 64839 Münster, Germany

MT3000

81000283 81000256 81000253 81000257 81000262 81000279 45690261 81000278 81000255 81000281 82000416 45490254 73000593 81000258 81000259 81000266 81000266 81000268 81000267 12120371 81000269 81000276 81000271
