| Type de produit | Condensateur électrique basse tension |
| Marque | ENTES |
| Modèle | ENT.CXD-400-50 |
| Puissance maximale | 50 kVAr |
| Fréquence nominale | 50/60 Hz |
| Tension nominale | 400 V (série CXD) |
| Plage de tension | 230 à 800 V |
| Tolérance de capacité | -5 % / +10 % |
| Pertes diélectriques | 0,2 W/kVAr |
| Courant d'appel maximal | 200 x In |
| Surcharge maximale (courant) | 4 x In (max. 3 x In pour CMD) |
| dV/dt maximal | 100 V/µs |
| Classe de protection | IP20 (IP54 en option) |
| Température de fonctionnement | -25 à +55 °C |
| Durée de vie moyenne | 130 000 heures |
| Normes | IEC 831-1/2 |
| Altitude maximale | < 2000 m |
| Raccordement | Bornier à vis |
| Diamètre (D) | Environ 44,5 mm |
| Hauteur (H) | Environ 216 mm |
| Fixation | Par tige filetée M12 |
| Entretien | Vérifier la charge et nettoyer les bornes périodiquement |
| Sécurité | Décharger obligatoirement avant toute manipulation |
FOIRE AUX QUESTIONS - ENT.CXD-400-50 ENTES
Quel est le rôle du condensateur ENT.CXD-400-50 ?
Ce condensateur est utilisé pour la correction du facteur de puissance dans les installations électriques basse tension.
Quelle est la tension de service maximale ?
La tension maximale est de 800 V (sous réserve de respecter la tension nominale de 400 V pour ce modèle).
Comment installer ce condensateur ?
Fixez le condensateur par sa tige filetée M12, raccordez les bornes selon le schéma et respectez le couple de serrage (1,5 Nm pour les petites vis, 11 Nm pour le M12).
Quelle est la durée de vie attendue ?
La durée de vie moyenne est de 130 000 heures dans des conditions normales d'utilisation.
Doit-on décharger le condensateur avant intervention ?
Oui, impérativement. Attendez au moins 60 secondes après la coupure pour que la résistance de décharge interne ramène la tension à 50 V ou moins.
Quelle est la tolérance de capacité ?
La capacité réelle peut varier de -5 % à +10 % par rapport à la valeur nominale.
Ce condensateur supporte-t-il les surintensités ?
Oui, il peut supporter un courant d'appel jusqu'à 200 fois le courant nominal et une surcharge de 4 fois le courant nominal.
Quelle est la température de fonctionnement ?
La plage de température est de -25 °C à +55 °C.
Comment nettoyer le condensateur ?
Nettoyez les bornes et le boîtier avec un chiffon sec sans solvant. Vérifiez l'absence de poussière sur les connexions.
Où trouver des pièces de rechange ?
Ce condensateur est non réparable ; en cas de défaut, remplacez-le par un modèle identique. Contactez ENTES ou votre fournisseur.
Questions des utilisateurs sur ENT.CXD-400-50 ENTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Condensateur électrique au format PDF gratuitement ! Retrouvez votre notice ENT.CXD-400-50 - ENTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ENT.CXD-400-50 de la marque ENTES.
MODE D'EMPLOI ENT.CXD-400-50 ENTES

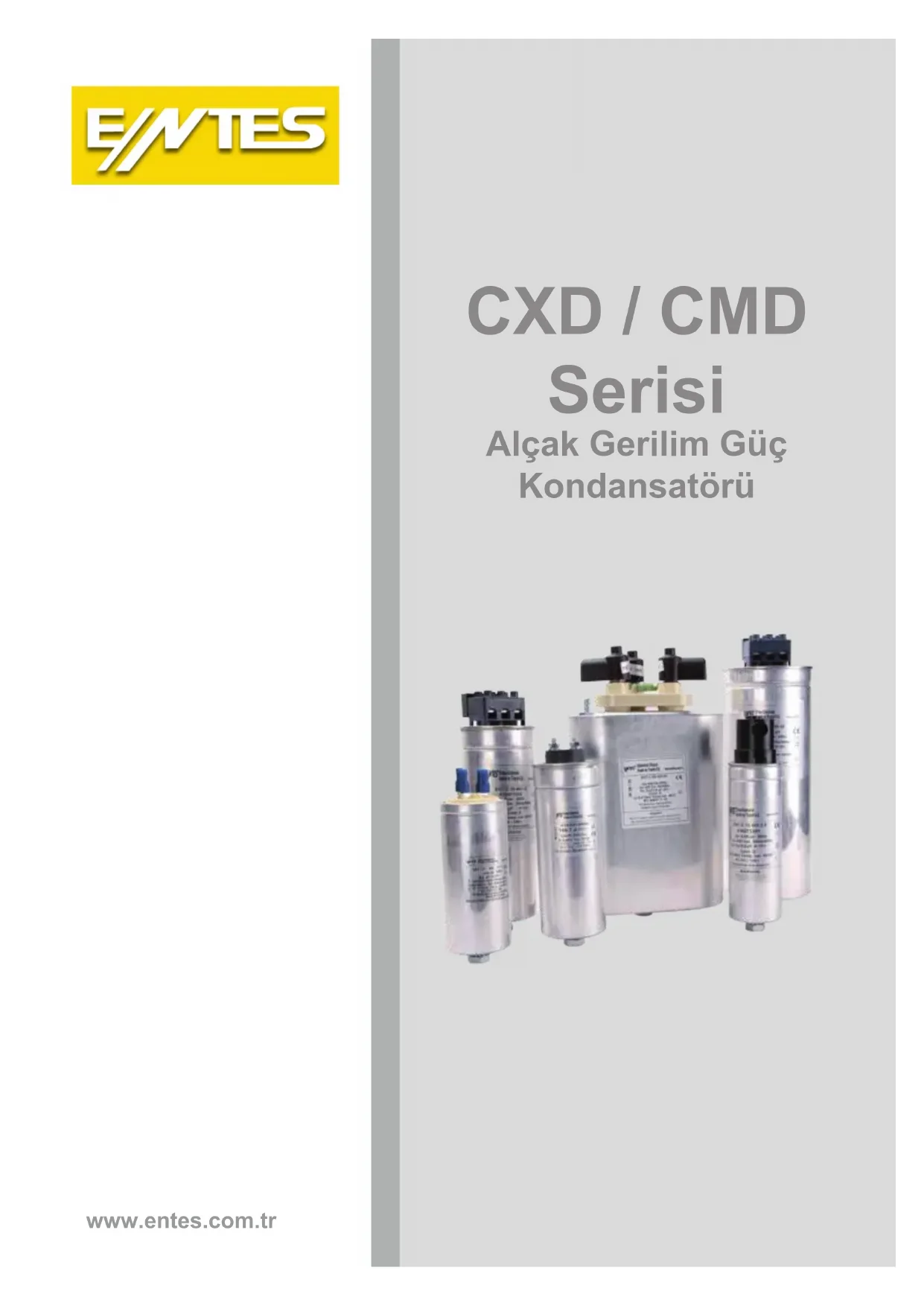

CXD / CMD Serisi
Alçak Gerilim Güç Kondansatörü


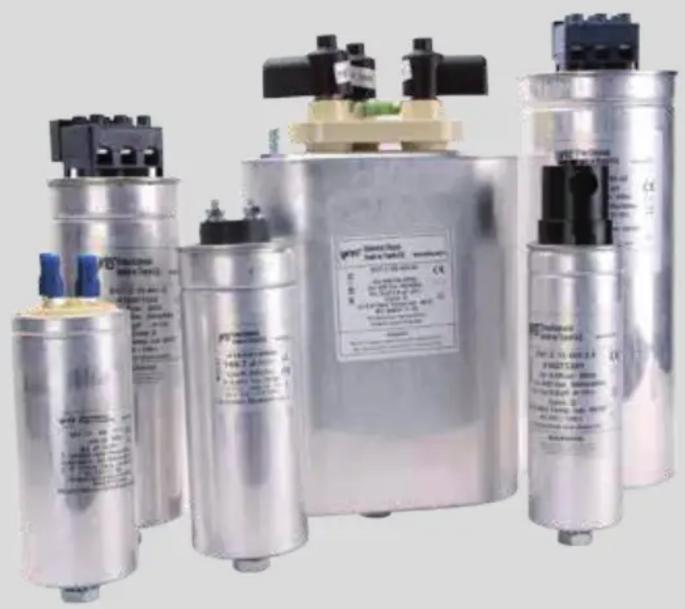

Collection of industrial cylindrical tanks with various internal components and labels, no readable text or symbols on the main body.| SERİ ADI CXD CMD | ||
| Genel Özellikler | ||
| Güç Max 50 KVAr Max 10 kVAr | ||
| Frekans 50 / 60Hz | ||
| Kapasite Toleransı | -5+10% | |
| Dielektrik kaybı | 0,2W/kVAr | |
| Voltaj Aralığı | 230 / 800V | 400/550 |
| Test Voltajı (AC) klemens kutu arası 2.15 Un x 2” | ||
| Deşarj direnci ( 690 / 1000 V) | Harici (50V 60” sonra) | Dahili |
| Maksimum ani akım | 200 In | |
| Maksimum aşırı yüklenme In | 4 x In | 3 x In |
| Maks dV/dt | 100 V / μs | |
| Bağlantı | ||
| Terminal | Vidalama Terminali | |
| Çevresel | ||
| Koruma Sınıfı | IP 20 (IP 54 opsiyonel kapak ile) | |
| Ortalama Ömrü | 130.000hrs | |
| Çalışma Sıcaklığı | -25 + 55°C | |
| Standartlar | IEC 831 – 1/2 | |
| Rakım | < 2000 | |
CXD CMD


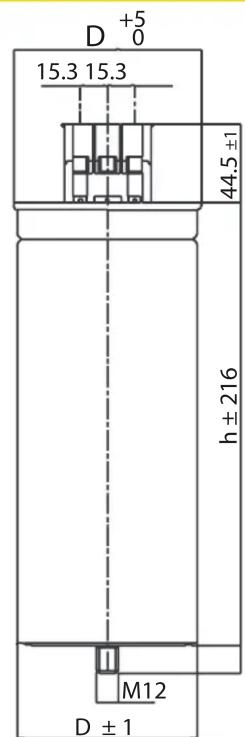

D +5 0 15.3 15.3 44.5 ±1 h ± 216 M12 D ± 1
| Vidalar 1.5 Nm | Vidalar 1.5 Nm | ||
| M 12 11 Nm M | 12 11 Nm |
