Type de produit	Condensateur électrique basse tension
Marque	ENTES
Modèle	ENT.CMD-450-7 5
Série	CMD
Puissance nominale	7,5 kVAr
Tension nominale	450 V
Fréquence	50/60 Hz
Capacité	Environ 120 µF (estimation)
Tolérance de capacité	-5% / +10%
Pertes diélectriques	0,2 W/kVAr
Tension de test (AC)	2,15 x Un
Résistance de décharge	Externe (50 V après 60 s)
Courant de surintensité max.	200 x In
Surcharge permanente max.	3 x In
dV/dt max.	100 V/µs
Raccordement	Bornier à vis
Indice de protection	IP20 (IP54 en option)
Durée de vie moyenne	130 000 heures
Température de fonctionnement	-25 °C à +55 °C
Altitude max.	< 2000 m
Normes	IEC 831-1/2
Fonctions principales	Compensation d'énergie réactive, amélioration du facteur de puissance
Entretien et nettoyage	Dépoussiérer avec un chiffon sec. Vérifier les connexions périodiquement.
Sécurité	Décharger le condensateur avant toute intervention. Ne pas dépasser la tension nominale.
Pièces détachées et réparabilité	Non réparable. Remplacer l'ensemble en cas de défaut.
Informations générales	Condensateur de puissance pour usage industriel. Installation par un professionnel.

FOIRE AUX QUESTIONS - ENT.CMD-450-7 5 ENTES

Comment installer le condensateur ENT.CMD-450-7 5 ?

Installez le condensateur sur un rail DIN ou une surface plane. Connectez les bornes selon le schéma : phase et neutre. Respectez la polarité si indiquée. Serrez les vis au couple de 1,5 Nm pour les petites bornes et 11 Nm pour le M12. Assurez-vous que la tension réseau ne dépasse pas 450 V.

Quelle est la durée de vie typique de ce condensateur ?

La durée de vie moyenne est de 130 000 heures à température ambiante de 40°C. Une température plus élevée réduit cette durée.

Comment décharger le condensateur avant entretien ?

Utilisez une résistance de décharge externe (prévue sur le bornier). Attendez 60 secondes après avoir coupé l'alimentation pour que la tension descende sous 50 V. Vérifiez avec un voltmètre avant de toucher.

Quelle est la tolérance de capacité ?

La tolérance est de -5% à +10% de la valeur nominale. Exemple : pour une capacité de 120 µF, la valeur réelle peut être entre 114 µF et 132 µF.

Puis-je utiliser ce condensateur à 50 Hz et 60 Hz ?

Oui, il est conçu pour les deux fréquences. La puissance réactive (kVAr) varie légèrement : elle est nominale à 50 Hz et augmente d'environ 20% à 60 Hz. Vérifiez les limites de courant.

Comment nettoyer le condensateur ?

Dépoussiérez avec un chiffon sec et non pelucheux. N'utilisez pas d'eau ou de solvants. Vérifiez les connexions pendant le nettoyage.

Quels sont les signes de défaillance d'un condensateur ?

Un gonflement du boîtier, une fuite d'huile, un bruit de bourdonnement anormal ou une baisse de la capacité mesurée. Remplacez immédiatement si observé.

Peut-on remplacer le fusible ou la résistance de décharge ?

Ce modèle ne possède pas de fusible interne. La résistance de décharge est externe et peut être remplacée si défectueuse. Suivez les spécifications (valeur en ohms) indiquées dans la notice.

Quelles sont les conditions de stockage recommandées ?

Stockez dans un endroit sec, à l'abri de l'humidité, avec une température entre -25°C et +55°C. Évitez les vibrations et les chocs.

Ce condensateur est-il adapté pour une utilisation en extérieur ?

L'indice de protection standard est IP20, donc non adapté à l'extérieur. Une protection supplémentaire (boîtier IP54) est requise pour une utilisation en extérieur.

MODE D'EMPLOI ENT.CMD-450-7 5 ENTES

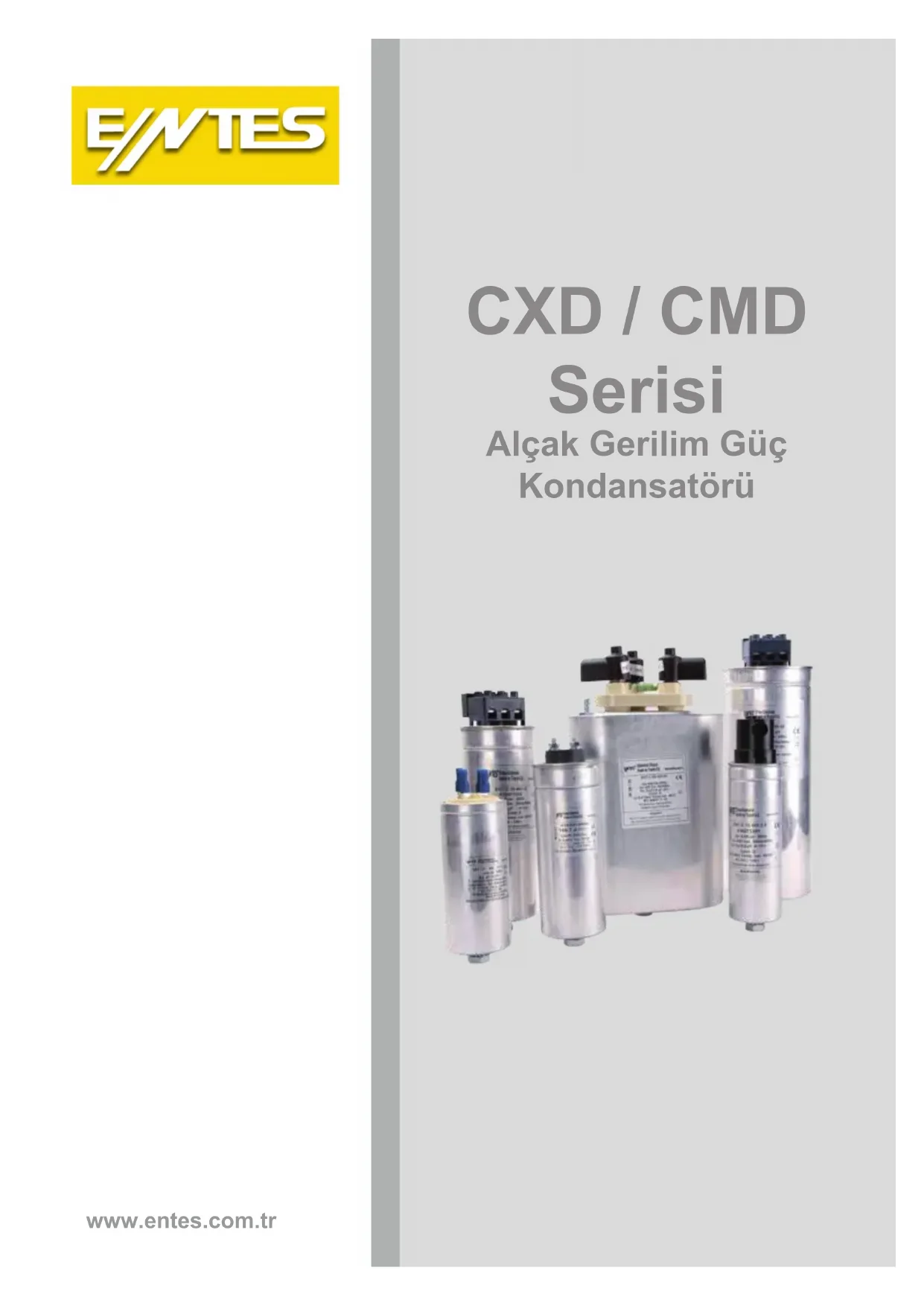

CXD / CMD Serisi

Alçak Gerilim Güç Kondansatörü

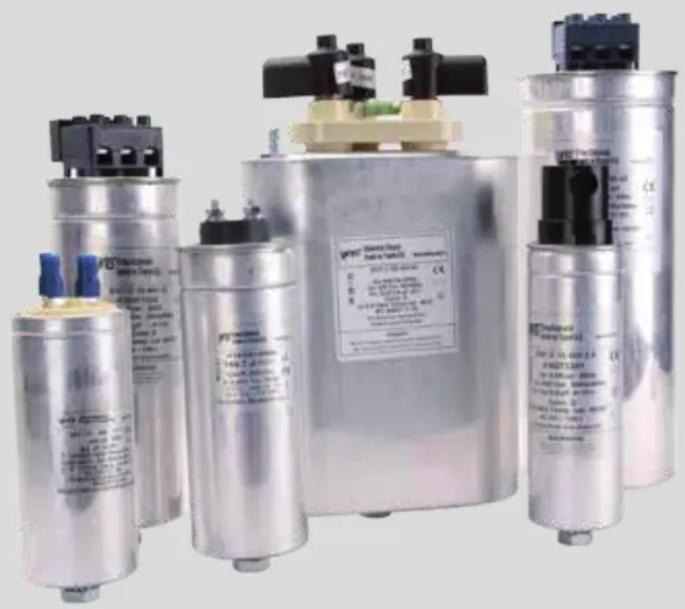

Collection of industrial cylindrical tanks with various internal components and labels, no readable text or symbols on the main body.

SERİ ADI CXD CMD
Genel Özellikler
Güç Max 50 KVAr Max 10 kVAr
Frekans 50 / 60Hz
Kapasite Toleransı	-5+10%
Dielektrik kaybı	0,2W/kVAr
Voltaj Aralığı	230 / 800V	400/550
Test Voltajı (AC) klemens kutu arası 2.15 Un x 2”
Deşarj direnci ( 690 / 1000 V)	Harici (50V 60” sonra)	Dahili
Maksimum ani akım	200 In
Maksimum aşırı yüklenme In	4 x In	3 x In
Maks dV/dt	100 V / μs
Bağlantı
Terminal	Vidalama Terminali
Çevresel
Koruma Sınıfı	IP 20 (IP 54 opsiyonel kapak ile)
Ortalama Ömrü	130.000hrs
Çalışma Sıcaklığı	-25 + 55°C
Standartlar	IEC 831 – 1/2
Rakım	< 2000

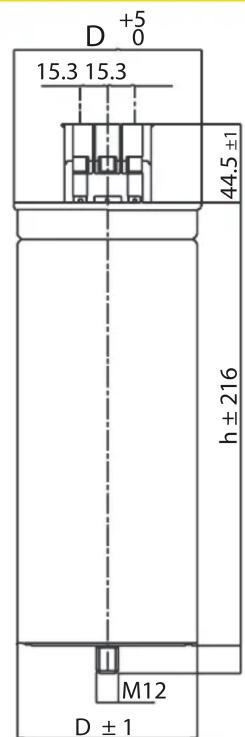

CXD CMD

D +5 0 15.3 15.3 44.5 ±1 h ± 216 M12 D ± 1

Technical drawing of a mechanical component with dashed lines indicating hidden edges and a dimension label (~20) (no text or symbols beyond the label)

Aşırı basınç koruma cihazı etkinleştirilmiş haldeyken boyut

47.5±0.8 48.5±0.8

D±1 5±2 18±2 H±2 M12 12-16

40±1 6.3 120° 120°

Vidalar Sapmalar	Vidalama Torku	Vidalar Sapmalar	Vidalama Torku
Vidalar 1.5 Nm	Vidalar 1.5 Nm
M 12 11 Nm M	12 11 Nm
