ENT.CMD-450-1 5 - Condensateur électrique ENTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Condensateur électrique basse tension
Marque	ENTES
Modèle	ENT.CMD-450-1 5
Série	CMD
Puissance nominale	1,5 kVAr
Tension nominale	450 V
Fréquence	50/60 Hz
Tolérance de capacité	-5 % / +10 %
Pertes diélectriques	0,2 W/kVAr
Courant de crête maximal	200 In (In = courant nominal)
Surcharge maximale	3 x In
Tension de test (AC)	2,15 x Un (entre bornes et boîtier)
Résistance de décharge	Intégrée (interne)
Protection	IP20 (IP54 en option avec capot)
Température de fonctionnement	-25 °C à +55 °C
Durée de vie moyenne	130 000 heures
Normes	IEC 831-1/2
Altitude maximale	< 2000 m
Raccordement	Bornier à vis (couple de serrage 1,5 Nm vis bornes, 11 Nm vis M12)
Dispositif de sécurité	Disjoncteur de surpression intégré
Dimensions (diamètre x hauteur)	~65 mm x ~140 mm
Poids approximatif	0,5 kg

FOIRE AUX QUESTIONS - ENT.CMD-450-1 5 ENTES

Comment installer correctement le condensateur ENTES CMD-450-1.5 ?

Installez le condensateur sur une surface plane et stable, à l'abri des vibrations. Respectez les distances de sécurité et utilisez des câbles de section adaptée au courant nominal. Serrez les vis de bornes à 1,5 Nm et le goujon M12 à 11 Nm. Assurez-vous que la tension et la fréquence correspondent à celles du réseau.

Quelle est la fonction principale de ce condensateur ?

Ce condensateur est utilisé pour la compensation d'énergie réactive dans les installations électriques basse tension. Il améliore le facteur de puissance, réduit les pertes et évite les pénalités de facturation.

Comment décharger le condensateur avant entretien ?

Le condensateur est équipé d'une résistance de décharge interne qui le décharge automatiquement à une tension inférieure à 50 V en moins de 60 secondes après mise hors tension. Attendez au moins 5 minutes avant toute intervention, puis vérifiez l'absence de tension avec un multimètre.

Quelle est la durée de vie typique du condensateur ?

La durée de vie moyenne annoncée est de 130 000 heures dans des conditions normales de fonctionnement (température ambiante ≤ 55 °C, tension et courant dans les limites). Une température élevée ou des surtensions réduisent cette durée.

Quelles sont les conditions de température recommandées ?

Le condensateur peut fonctionner entre -25 °C et +55 °C. Au-delà de 55 °C, la durée de vie diminue fortement. Évitez l'exposition directe au soleil ou à des sources de chaleur.

Que faire en cas de surpression ou de fuite ?

Le condensateur est doté d'un disjoncteur de surpression qui coupe le circuit en cas de pression interne excessive. Si vous constatez un gonflement, une fuite d'huile ou un bruit anormal, mettez immédiatement l'installation hors tension et remplacez le condensateur.

Comment nettoyer le condensateur ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon sec et non pelucheux pour essuyer la surface extérieure. N'utilisez jamais de solvants, d'eau ou de produits abrasifs qui pourraient endommager le boîtier ou les bornes.

Peut-on remplacer ce condensateur par un modèle de puissance différente ?

Oui, mais la puissance (kVAr) et la tension doivent correspondre aux besoins de l'installation. Un condensateur de puissance trop élevée peut entraîner une surcharge du circuit et des perturbations. Consultez un technicien pour le dimensionnement.

Quelle est la signification des valeurs inscrites sur l'étiquette ?

L'étiquette indique la tension nominale (450 V), la puissance réactive (1,5 kVAr), la fréquence (50/60 Hz), la tolérance de capacité, la température de fonctionnement et les normes (IEC 831-1/2). Ces données sont essentielles pour une utilisation correcte.

Ce condensateur est-il conforme aux normes ?

Oui, il est conçu selon la norme IEC 831-1/2, ce qui garantit sa fiabilité et sa sécurité pour les applications basse tension. Il possède un indice de protection IP20 (IP54 en option) et intègre un dispositif de décharge interne.

MODE D'EMPLOI ENT.CMD-450-1 5 ENTES

CXD / CMD Serisi

Alçak Gerilim Güç Kondansatörü

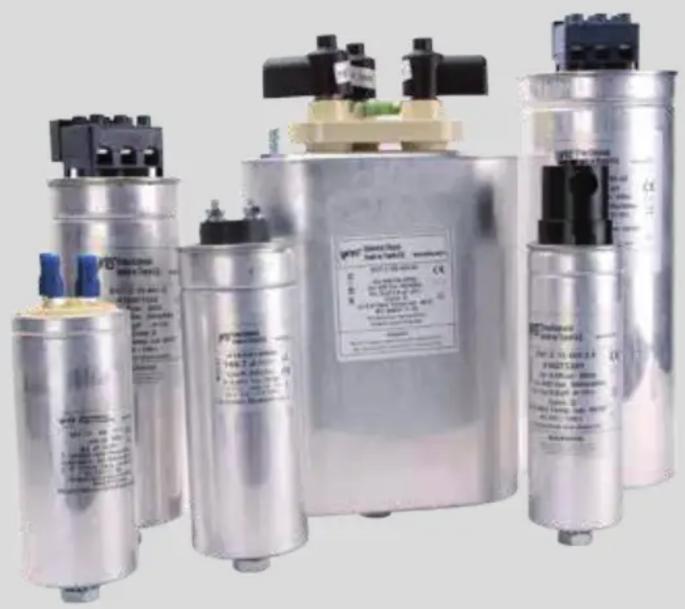

Collection of industrial cylindrical tanks with various internal components and labels, no readable text or symbols on the main body.

SERİ ADI CXD CMD
Genel Özellikler
Güç Max 50 KVAr Max 10 kVAr
Frekans 50 / 60Hz
Kapasite Toleransı	-5+10%
Dielektrik kaybı	0,2W/kVAr
Voltaj Aralığı	230 / 800V	400/550
Test Voltajı (AC) klemens kutu arası 2.15 Un x 2”
Deşarj direnci ( 690 / 1000 V)	Harici (50V 60” sonra)	Dahili
Maksimum ani akım	200 In
Maksimum aşırı yüklenme In	4 x In	3 x In
Maks dV/dt	100 V / μs
Bağlantı
Terminal	Vidalama Terminali
Çevresel
Koruma Sınıfı	IP 20 (IP 54 opsiyonel kapak ile)
Ortalama Ömrü	130.000hrs
Çalışma Sıcaklığı	-25 + 55°C
Standartlar	IEC 831 – 1/2
Rakım	< 2000

CXD CMD

D +5 0 15.3 15.3 44.5 ±1 h ± 216 M12 D ± 1

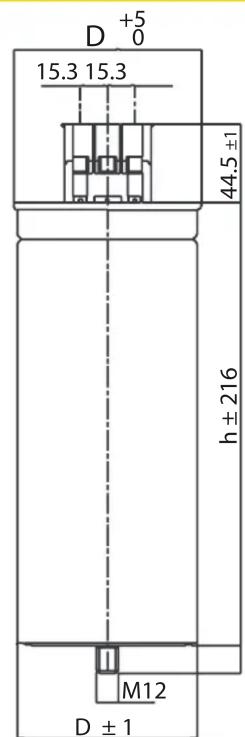

Technical drawing of a mechanical component with dashed lines indicating hidden edges and a dimension label (~20) (no text or symbols beyond the label)

Aşırı basınç koruma cihazı etkinleştirilmiş haldeyken boyut

47.5±0.8 48.5±0.8

D±1 5±2 18±2 H±2 M12 12-16

40±1 6.3 120° 120°

Vidalar Sapmalar	Vidalama Torku	Vidalar Sapmalar	Vidalama Torku
Vidalar 1.5 Nm	Vidalar 1.5 Nm
M 12 11 Nm M	12 11 Nm
