ENT.CXD-450-40 - Condensateur électrique ENTES - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ENT.CXD-450-40 ENTES au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Condensateur électrique basse tension |
| Marque | ENTES |
| Modèle | ENT.CXD-450-40 |
| Série | CXD |
| Puissance nominale | 40 kVAr |
| Tension nominale | 450 V |
| Fréquence | 50 / 60 Hz |
| Plage de tension | 230 / 800 V |
| Tolérance de capacité | -5 % / +10 % |
| Pertes diélectriques | 0,2 W/kVAr |
| Courant d'appel maximal | 200 x In |
| Surcharge maximale | 4 x In |
| dV/dt maximal | 100 V/μs |
| Tension de test (AC) | 2,15 x Un pendant 2 s |
| Résistance de décharge | Externe (50 V après 60 s) |
| Classe de protection | IP20 (IP54 en option) |
| Température de fonctionnement | -25 °C à +55 °C |
| Durée de vie moyenne | 130 000 heures |
| Altitude maximale | 2000 m |
| Raccordement | Bornier à vis |
| Couple de serrage des vis | 1,5 Nm (vis de connexion), 11 Nm (M12) |
| Dimensions (approx.) | Diamètre 76 mm, hauteur 216 mm |
| Poids (approx.) | 1,5 kg |
| Normes | IEC 831-1/2 |
| Entretien | Nettoyer avec un chiffon sec, vérifier les connexions |
| Sécurité | Décharger avant manipulation, respecter les tensions nominales |
| Réparabilité | Non réparable, remplacer le condensateur défectueux |
FOIRE AUX QUESTIONS - ENT.CXD-450-40 ENTES
Comment installer le condensateur ENT.CXD-450-40 ?
Fixez le condensateur sur une surface verticale à l'aide de la vis M12. Raccordez les bornes selon le schéma électrique. Respectez le couple de serrage : 1,5 Nm pour les vis de connexion et 11 Nm pour la fixation.
Quelle est la fonction principale de ce condensateur ?
Il sert à la compensation de puissance réactive dans les installations électriques basse tension, améliorant ainsi le facteur de puissance et réduisant les pertes.
Quelle est la durée de vie du condensateur ?
La durée de vie moyenne est de 130 000 heures, soit environ 15 ans en fonctionnement continu, sous conditions nominales.
Comment entretenir le condensateur ?
Nettoyez régulièrement l'extérieur avec un chiffon sec et non pelucheux. Vérifiez les connexions pour éviter tout desserrage. Ne pas utiliser de solvants.
Quelles sont les précautions de sécurité à prendre ?
Avant toute intervention, déchargez toujours le condensateur via la résistance de décharge externe. Respectez la tension nominale et n'excédez pas les courants de surcharge.
Ce condensateur est-il adapté à une utilisation en extérieur ?
La protection standard est IP20 (intérieur). Pour une utilisation extérieure, un capot optionnel IP54 est nécessaire.
Que faire en cas de défaillance du condensateur ?
Le condensateur n'est pas réparable. Remplacez-le par un modèle identique ou équivalent. Assurez-vous que le remplacement respecte les mêmes caractéristiques électriques.
Quels sont les signes d'un condensateur défectueux ?
Gonflement du boîtier, fuite de liquide, bruits anormaux, déclenchement des protections ou baisse du facteur de puissance. Coupez l'alimentation et remplacez-le.
Peut-on utiliser ce condensateur à une tension différente de 450 V ?
Non, la tension nominale est de 450 V. Une utilisation à une tension supérieure endommagerait le condensateur. La plage de tension indiquée (230/800 V) correspond à la tension du réseau et à la tenue diélectrique.
Quel est le courant d'appel maximal ?
Le courant d'appel maximal est de 200 fois le courant nominal. Utilisez des contacteurs adaptés ou des inductances de choc si nécessaire.
Questions des utilisateurs sur ENT.CXD-450-40 ENTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Condensateur électrique au format PDF gratuitement ! Retrouvez votre notice ENT.CXD-450-40 - ENTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ENT.CXD-450-40 de la marque ENTES.
MODE D'EMPLOI ENT.CXD-450-40 ENTES
CXD / CMD Serisi
Alçak Gerilim Güç Kondansatörü


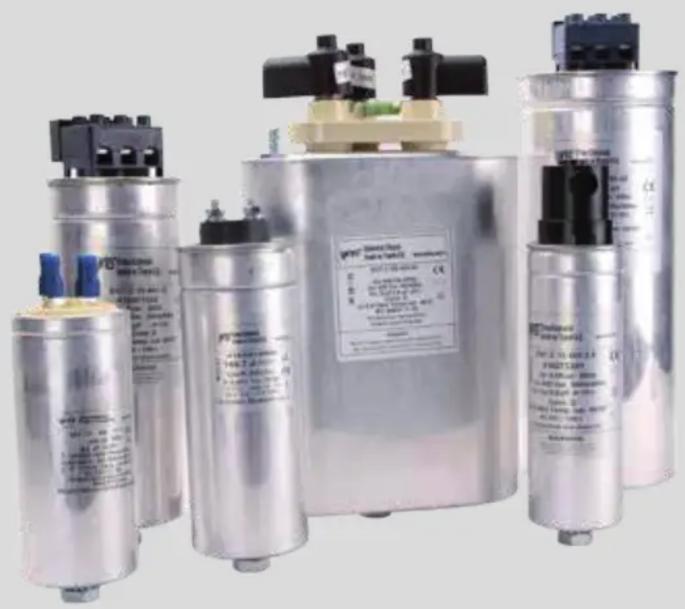

Collection of industrial cylindrical tanks with various internal components and labels, no readable text or symbols on the main body.| SERİ ADI CXD CMD | ||
| Genel Özellikler | ||
| Güç Max 50 KVAr Max 10 kVAr | ||
| Frekans 50 / 60Hz | ||
| Kapasite Toleransı | -5+10% | |
| Dielektrik kaybı | 0,2W/kVAr | |
| Voltaj Aralığı | 230 / 800V | 400/550 |
| Test Voltajı (AC) klemens kutu arası 2.15 Un x 2” | ||
| Deşarj direnci ( 690 / 1000 V) | Harici (50V 60” sonra) | Dahili |
| Maksimum ani akım | 200 In | |
| Maksimum aşırı yüklenme In | 4 x In | 3 x In |
| Maks dV/dt | 100 V / μs | |
| Bağlantı | ||
| Terminal | Vidalama Terminali | |
| Çevresel | ||
| Koruma Sınıfı | IP 20 (IP 54 opsiyonel kapak ile) | |
| Ortalama Ömrü | 130.000hrs | |
| Çalışma Sıcaklığı | -25 + 55°C | |
| Standartlar | IEC 831 – 1/2 | |
| Rakım | < 2000 | |
CXD CMD


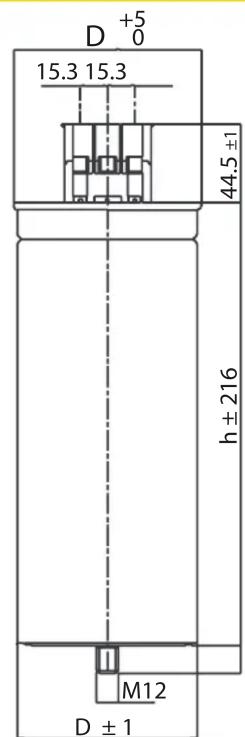

D +5 0 15.3 15.3 44.5 ±1 h ± 216 M12 D ± 1
| Vidalar 1.5 Nm | Vidalar 1.5 Nm | ||
| M 12 11 Nm M | 12 11 Nm |
