ENT.CXD-525-50 - Condensateur électrique ENTES - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ENT.CXD-525-50 ENTES au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Condensateur électrique basse tension |
| Marque | ENTES |
| Modèle | ENT.CXD-525-50 |
| Série | CXD |
| Puissance nominale | 50 kVAr |
| Tension nominale | 525 V |
| Fréquence | 50 / 60 Hz |
| Capacité tolérance | -5 % / +10 % |
| Pertes diélectriques | 0,2 W/kVAr |
| Courant d'appel maximal | 200 x In |
| Surcharge maximale | 4 x In |
| dV/dt maximal | 100 V/μs |
| Classe de protection | IP20 (IP54 en option) |
| Durée de vie moyenne | 130 000 heures |
| Température de fonctionnement | -25 °C à +55 °C |
| Normes | IEC 831-1/2 |
| Altitude maximale | < 2000 m |
| Raccordement | Bornier à vis |
| Alimentation | Sans (composant passif) |
| Fonctions principales | Compensation de puissance réactive, amélioration du facteur de puissance |
| Entretien et nettoyage | Nettoyer avec un chiffon sec, vérifier périodiquement les connexions |
| Sécurité | Décharger avant manipulation, respecter les tensions nominales, utiliser un équipement de protection |
| Pièces détachées et réparabilité | Pas de pièces détachées disponibles, appareil non réparable (condensateur scellé) |
| Informations générales | Condensateur électrique pour réseaux basse tension industriels et commerciaux |
FOIRE AUX QUESTIONS - ENT.CXD-525-50 ENTES
Quelle est la durée de vie du condensateur ENT.CXD-525-50 ?
La durée de vie moyenne est de 130 000 heures dans des conditions normales de fonctionnement.
Quelle est la tension nominale de ce condensateur ?
La tension nominale est de 525 V comme indiqué dans le modèle.
Comment installer le condensateur ENT.CXD-525-50 ?
L'installation doit être effectuée par un électricien qualifié. Respecter les consignes de sécurité, notamment le déchargement du condensateur avant toute manipulation. Utiliser un bornier à vis pour le raccordement.
Quelle est la protection IP de ce condensateur ?
La protection standard est IP20. Une protection IP54 est possible avec un capot optionnel.
Quels sont les risques liés à ce condensateur ?
Risque de choc électrique en cas de contact avec les bornes sous tension. Toujours décharger le condensateur avant intervention. Respecter les tensions et courants nominaux.
Ce condensateur est-il réparable ?
Non, le condensateur est scellé et non réparable. En cas de défaillance, il doit être remplacé.
Quelles sont les conditions de fonctionnement optimales ?
Température ambiante entre -25 °C et +55 °C, altitude inférieure à 2000 m, et respect des normes IEC 831-1/2.
Comment nettoyer le condensateur ?
Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants ou de produits abrasifs.
Quelle est la surcharge maximale admissible ?
La surcharge maximale est de 4 fois le courant nominal (4 x In) pour la série CXD.
Comment vérifier l'état du condensateur ?
Inspecter visuellement les connexions et l'absence de fuite d'huile. Mesurer la capacité avec un capacimètre après déchargement pour vérifier la tolérance de -5% +10%.
Questions des utilisateurs sur ENT.CXD-525-50 ENTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Condensateur électrique au format PDF gratuitement ! Retrouvez votre notice ENT.CXD-525-50 - ENTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ENT.CXD-525-50 de la marque ENTES.
MODE D'EMPLOI ENT.CXD-525-50 ENTES
CXD / CMD Serisi
Alçak Gerilim Güç Kondansatörü


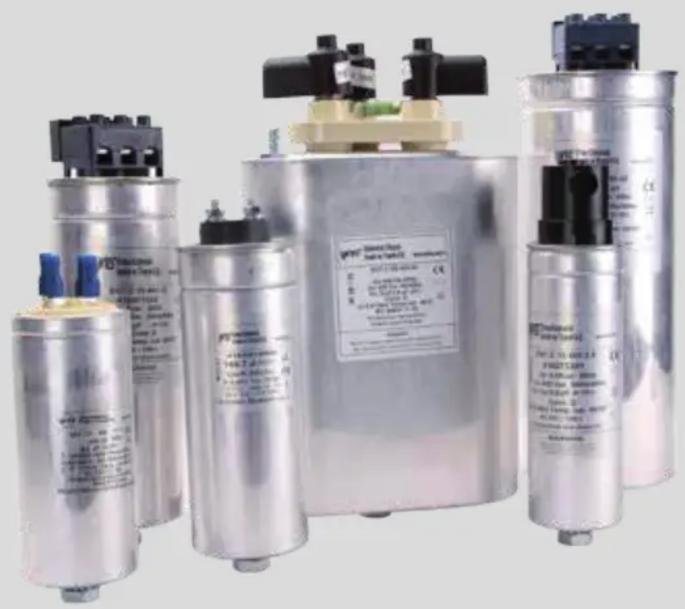

Collection of industrial cylindrical tanks with various internal components and labels, no readable text or symbols on the main body.| SERİ ADI CXD CMD | ||
| Genel Özellikler | ||
| Güç Max 50 KVAr Max 10 kVAr | ||
| Frekans 50 / 60Hz | ||
| Kapasite Toleransı | -5+10% | |
| Dielektrik kaybı | 0,2W/kVAr | |
| Voltaj Aralığı | 230 / 800V | 400/550 |
| Test Voltajı (AC) klemens kutu arası 2.15 Un x 2” | ||
| Deşarj direnci ( 690 / 1000 V) | Harici (50V 60” sonra) | Dahili |
| Maksimum ani akım | 200 In | |
| Maksimum aşırı yüklenme In | 4 x In | 3 x In |
| Maks dV/dt | 100 V / μs | |
| Bağlantı | ||
| Terminal | Vidalama Terminali | |
| Çevresel | ||
| Koruma Sınıfı | IP 20 (IP 54 opsiyonel kapak ile) | |
| Ortalama Ömrü | 130.000hrs | |
| Çalışma Sıcaklığı | -25 + 55°C | |
| Standartlar | IEC 831 – 1/2 | |
| Rakım | < 2000 | |

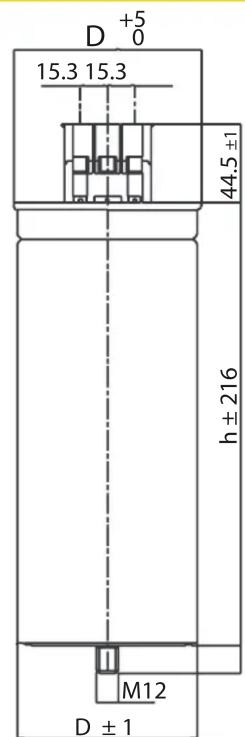

CXD CMD
| Vidalar 1.5 Nm | Vidalar 1.5 Nm | ||
| M 12 11 Nm M | 12 11 Nm |
