ENT.CMD-400-0 5 - Condensateur électrique ENTES - Notice d'utilisation et mode d'emploi gratuit

Marque	ENTES
Modèle	ENT.CMD-400-0 5
Type de produit	Condensateur électrique basse tension
Série	CMD
Puissance réactive	0,5 kVAr
Tension nominale	400 V AC
Fréquence	50 / 60 Hz
Tolérance de capacité	-5 % / +10 %
Pertes diélectriques	0,2 W/kVAr
Courant de surcharge max	3 x In
Courant de crête max	200 x In
dV/dt max	100 V/μs
Température de fonctionnement	-25 °C à +55 °C
Durée de vie moyenne	130 000 heures
Classe de protection	IP20 (IP54 avec capot optionnel)
Normes	IEC 60831-1/2
Altitude maximale	< 2000 m
Raccordement	Bornier à vis
Couple de serrage (bornier)	1,5 Nm
Couple de serrage (M12)	11 Nm
Résistance de décharge interne	Oui (décharge à < 50 V en 60 s)
Poids estimé	Environ 0,2 kg
Dimensions	Consulter le schéma technique dans la notice
Entretien	Aucun entretien nécessaire ; nettoyer avec un chiffon sec
Réparabilité	Non réparable, remplacer l'unité en cas de défaut

FOIRE AUX QUESTIONS - ENT.CMD-400-0 5 ENTES

Comment installer le condensateur ENTES CMD-400-0.5 ?

Assurez-vous que la tension et la fréquence correspondent. Montez sur une surface plane, raccordez les cosses en respectant le couple de serrage (1,5 Nm pour le bornier, 11 Nm pour le M12). Vérifiez la présence d'un fusible ou disjoncteur.

Quelle est la durée de vie moyenne ?

130 000 heures, soit environ 15 ans en fonctionnement continu.

Le condensateur nécessite-t-il un entretien ?

Non, il est scellé et ne nécessite aucun entretien. Nettoyez périodiquement la poussière avec un chiffon sec.

Quelle est la tension nominale ?

400 V AC, 50/60 Hz.

Puis-je utiliser ce condensateur pour un moteur ?

Oui, pour la correction du facteur de puissance dans les installations électriques basse tension.

Comment vérifier que le condensateur est déchargé ?

Le condensateur est équipé d'une résistance de décharge interne qui le décharge à moins de 50 V en 60 secondes. Attendez ce délai après mise hors tension avant intervention.

Quelle est la tolérance de capacité ?

-5 % / +10 % de la valeur nominale.

Où puis-je trouver les dimensions exactes ?

Consultez le schéma technique dans la notice PDF téléchargeable.

Que faire en cas de surchauffe ?

Vérifiez que la température ambiante ne dépasse pas 55°C et que la ventilation est suffisante. Si le boîtier est gonflé, remplacez immédiatement.

Ce condensateur est-il compatible avec une tension de 480V ?

Non, la tension maximale est de 550 V pour la série CMD, mais le modèle est prévu pour 400 V. Utilisez un modèle adapté à 480 V.

MODE D'EMPLOI ENT.CMD-400-0 5 ENTES

CXD / CMD Serisi

Alçak Gerilim Güç Kondansatörü

Collection of industrial cylindrical tanks with various internal components and labels, no readable text or symbols on the main body.

SERİ ADI CXD CMD
Genel Özellikler
Güç Max 50 KVAr Max 10 kVAr
Frekans 50 / 60Hz
Kapasite Toleransı	-5+10%
Dielektrik kaybı	0,2W/kVAr
Voltaj Aralığı	230 / 800V	400/550
Test Voltajı (AC) klemens kutu arası 2.15 Un x 2”
Deşarj direnci ( 690 / 1000 V)	Harici (50V 60” sonra)	Dahili
Maksimum ani akım	200 In
Maksimum aşırı yüklenme In	4 x In	3 x In
Maks dV/dt	100 V / μs
Bağlantı
Terminal	Vidalama Terminali
Çevresel
Koruma Sınıfı	IP 20 (IP 54 opsiyonel kapak ile)
Ortalama Ömrü	130.000hrs
Çalışma Sıcaklığı	-25 + 55°C
Standartlar	IEC 831 – 1/2
Rakım	< 2000

CXD CMD

D +5 0 15.3 15.3 44.5 ±1 h ± 216 M12 D ± 1

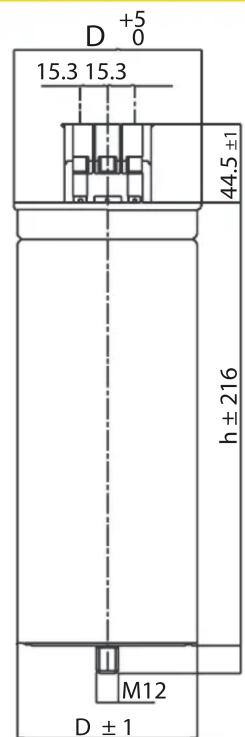

Technical drawing of a mechanical component with dashed lines indicating hidden edges and a dimension label (~20) (no text or symbols beyond the label)

Aşırı basınç koruma cihazı etkinleştirilmiş haldeyken boyut

47.5±0.8 48.5±0.8

D±1 5±2 18±2 H±2 M12 12-16

40±1 6.3 120° 120°

Vidalar Sapmalar	Vidalama Torku	Vidalar Sapmalar	Vidalama Torku
Vidalar 1.5 Nm	Vidalar 1.5 Nm
M 12 11 Nm M	12 11 Nm
