Caractéristiques techniques	Chauffage électrique, puissance de 2000W, thermostat réglable, dimensions compactes.
Utilisation	Idéal pour le chauffage d'appoint dans les espaces de vie, bureaux ou ateliers.
Maintenance et réparation	Nettoyage régulier des grilles, vérification des connexions électriques, consulter un professionnel en cas de panne.
Sécurité	Équipé d'un système de protection contre la surchauffe et d'un arrêt automatique en cas de basculement.
Informations générales	Garantie de 2 ans, consommation énergétique à prendre en compte pour le budget chauffage.

FOIRE AUX QUESTIONS - SSR-820R-IHR Master

Comment régler la température sur le Master SSR-820R-IHR ?

Pour régler la température, utilisez le thermostat intégré situé sur le panneau de contrôle. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si le chauffage ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Le Master SSR-820R-IHR émet un bruit étrange. Que faire ?

Un léger bruit de fonctionnement est normal. Si le bruit devient plus fort ou s'il s'agit d'un grincement, débranchez l'appareil et vérifiez qu'il n'y a pas d'objets bloquant le ventilateur ou d'autres pièces mobiles.

Comment nettoyer le Master SSR-820R-IHR ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Pour l'intérieur, évitez d'utiliser de l'eau ou des nettoyants liquides.

Est-ce que le Master SSR-820R-IHR est sûr à utiliser dans une salle de bain ?

Non, ce modèle n'est pas conçu pour une utilisation dans des environnements humides comme les salles de bain. Utilisez-le uniquement dans des espaces secs.

Quelle est la durée de vie moyenne d'un Master SSR-820R-IHR ?

Avec un usage approprié et un entretien régulier, la durée de vie moyenne de l'appareil est d'environ 5 à 10 ans.

Y a-t-il une garantie pour le Master SSR-820R-IHR ?

Oui, le produit est généralement accompagné d'une garantie de 2 ans. Veuillez consulter le manuel d'utilisateur pour les détails spécifiques sur la garantie.

Comment stocker le Master SSR-820R-IHR pendant l'été ?

Assurez-vous de nettoyer l'appareil avant de le ranger. Conservez-le dans un endroit sec et frais, à l'abri de la lumière directe du soleil.

Le chauffage ne chauffe pas assez. Que faire ?

Vérifiez si le thermostat est réglé correctement et si les filtres sont propres. Si le problème persiste, il peut être nécessaire de faire inspecter l'appareil par un professionnel.

MODE D'EMPLOI SSR-820R-IHR Master

s de Ajuste 6 mm (2)

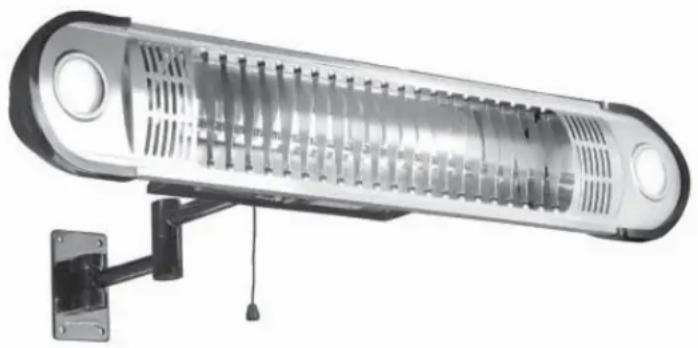

Manuel de L'utiliateur et Instructions D'utilisation

Numeros de Modèles

SSR-820R-IHR / SSR-820G-IHR

Intertek 3098007

CLIENT: CONSERVER CE MANUEL POUR CONSULTATION ULTERIEURE

DANGER

NE PAS utiliser en présence d'exploisifs ou de vapeurs inflammables.

A VERTISSEMENT

UTILISER CET APPAREIL UNIQUEMENT COMME DÉCRIT DANS CE

MANUEL. Toute AUTRE UTILISATION NON RECOMMANDÉE PAR LE

FABRICANT PEUT PROVOQUER UN INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE.

Table des Matieres

Informations sur la Sécurité 1-2

Caracteristiques. 3

Montage. 4-5

Fonctionnement. 6

Entretien. 7

Dépannage. 8

Vue Eclatée des Pièces. 9

ListedesPièces. 9

Garantie. 10

Informations sur la Sécurité

AVERAGEMENT

UN INCENDIE OU UNE EXPLOSION PEUVENT SE PRODUIRE! L'appareil de chauffage possede des éléments qui provoquent des arcs electriques ou neure. Ne l'utilise pas dans des endroits ou de I'essence, de la peinture, ou les sont utilisés ou entreprises.

AVERAGEMENT

RISQUE D'INCENDIE. Pour empêcher un incendie, ne bloquez pas les prises ou sorties d'air de chaque manière que ce soit. Ne l'utilise pas sur les surfaces ouvertures peuvent être obstruées. L'appareil de chauffage doit être tenu à dissons. Maintenez un minimum d'un mètre de dégagement vers l'avant et de 30 cmils de chauffage doivent être gardés propre de peluche, de poussière et de débris.

AVERAGEMENT

DANGER DE BRULURES. Cet apparéil de chauffage est chaud quand il est en fonctionnement. Pour éviter les brûlures, ne laïsez pas votre peu nuè toucher les bonibles, utilisez les poignées de protection pour déplacer l' apparéil de chauffage.

AVENTISSEMENT

UNE SURCHAUFFE OU UN INCENDIE PEUVENT SE PRODUIRE. Ne placez pas l'appareil de chauffage derriere des portes

AVENTISSEMENT

Afin d'éviter tout risque de chic électrique, ne pas immer l'appareil, la fiche ou le cordon dans l'eau ou vaporiser avec des liquides.

AVERAGEMENT

NE PAS faire passer le cordon sous la moquette. NE PAS couvrir le cordon avec des carpettes, des tapis de corridor ou des revêtementssemblables. NE on sous le mobilier ou les appeareils electroménagers. Faire passer le cordon à passants et de manière à ce qu'il ne présente pas un risque de trèbuchement.

PAS acheminer le cordon sous le mobilier ou les appareils electroménagers. Faire passer le cordon à l'ecart des endroits très passants et de manière à ce qu'il ne présente pas un risque de trèbuchement.

AVERAGEMENT

NE PAS utiliser la chaufferette si le cordon ou la fiche est endommagé. Jeter la chaufferette ou la returner dans un centre de service autorisé u réparer.

AVERAGEMENT

RISQUE DE CHOC ELECTRIQUE. Brancher uniquement à une prise de courant, correctement mise à la masse. Ne pas insérer ou permettre l'insertion de corps des d'air de ventilation ou des bouches d'évacuation de l'air, car cette risquerais quique ou un incendie, ou encore d'endommager la chaufferette. Debrancher effectuer tout entretien ou lorsqu'elle n'est pas utilisée; pour débrancher la commande à la température la plus BASSE, puis retarder la fiche de la prise.

A VERTISSEMENT

NE JAMAIS SUSPENDRE D'OBJETS À LA CHAUFFERETTE INSTALLÉE.

AVERAGEMENT

Une supervision étroite est nécessaire lorsqu'un apparéil est utilisé par un enfant ou à proximé d'un enfant.

AVERAGEMENT

RÉSIDENTS DE LA CALIFORNIE: Ce produit contient des produits chimiques, dont le plomb, connue à l'État de Californie pour cause des malformations troubles de la reproduction. Se laver les mains après manipulation.

Informations sur la Sécurité

AVENTISSEMENT

Tournez l'alimentation électrique sur la position arrêt au tableau électrique (disjoncteur ou boîte à fusibles) et verrouillez ou étiquetez la trîque pour empêcher quiconque de remettre l'alimentation en marche vaillez sur l'appareil de chauffage. Lors de l'utilisation des apparëls solutions les plus élémentaires doivent toujours être suivies pour réduire de décharges électriques et de blessures aux personnes, y compris les uss.

AVENTISSEMENT

Lisez toutes les instructions avant de chauffage.

• Une extrème prudence est nécessaire lorsqu'un apparéil est utilisé par ou à proximé d'enfants ou de personnes handicapées.
• N'utilisez pas à l'extérieur.
• Cet apparéil de chauffage n'est pas destiné à un usage dans les salles de bains, les bunderies ou des emplacements en intérieur similaires. Ne placez jamais l' apparéil de chauffage là où il peut tomber dans une baignoir ou dans tout autre recipient rempli d'eau.
• N'utilisez pas le radiateur dans des endroits humides ou mouillés.
• Placez toujours le radiateur sur une surface plane et stable.
• Ne placez pas l'appareil de chauffage contre des surfaces de papier peint ou de panneau de fibre à faible densité.

A VERTISSEMENT

RISQUE DE CHOC ELETRIQUE!

• TOUJOURS utiliser uniquement l'alimentation électrique (tension et fréquence) indiquée sur la plaque signalétique de l'appareil de chauffage.
• TOUJOURS utiliser seulement des prises ou des rallonges à trois broches et avec mise à la terre.
• TOUJOURS débrancher l'appareil de chauffage lorsqu'il n'est pas en service.
• TOUJOURS installer l'appareil dans un endroit où il n'est pas directement exposé au vent, à la pluie, aux gouttes ou aux éclaboussures d'eau.

AVERAGEMENT

MISE EN GARDE!
CHAUD DURANT

L'OPÉRATION. NE PAS TOUCHER.GARDER HORS DE LA PORTÉE DES ENFANTS ET DES ANIMAUX ET À L'ÉCART DES VÊTÉMENTS OU DE TOUT MATÉRIAU COMBUSTIBLE.

Garder tous les matériaux combustibles à l'écart de cet apparéil de chauffage.

Dégagement Minimal Par Rapport Aux Combustibles
	SSR-820R-IHR	SR-820G-IHR
Avant	3 ft. 3 ft.
Haut	1 ft. 1 ft.
Côtés	1 ft. 1 ft.

Recherche cette icône dans le manuel pour des conseils utiles sur la façon d'assembler, d'utiliser et de nettoyer votre apparéil de Chauffage à Infrarouge.

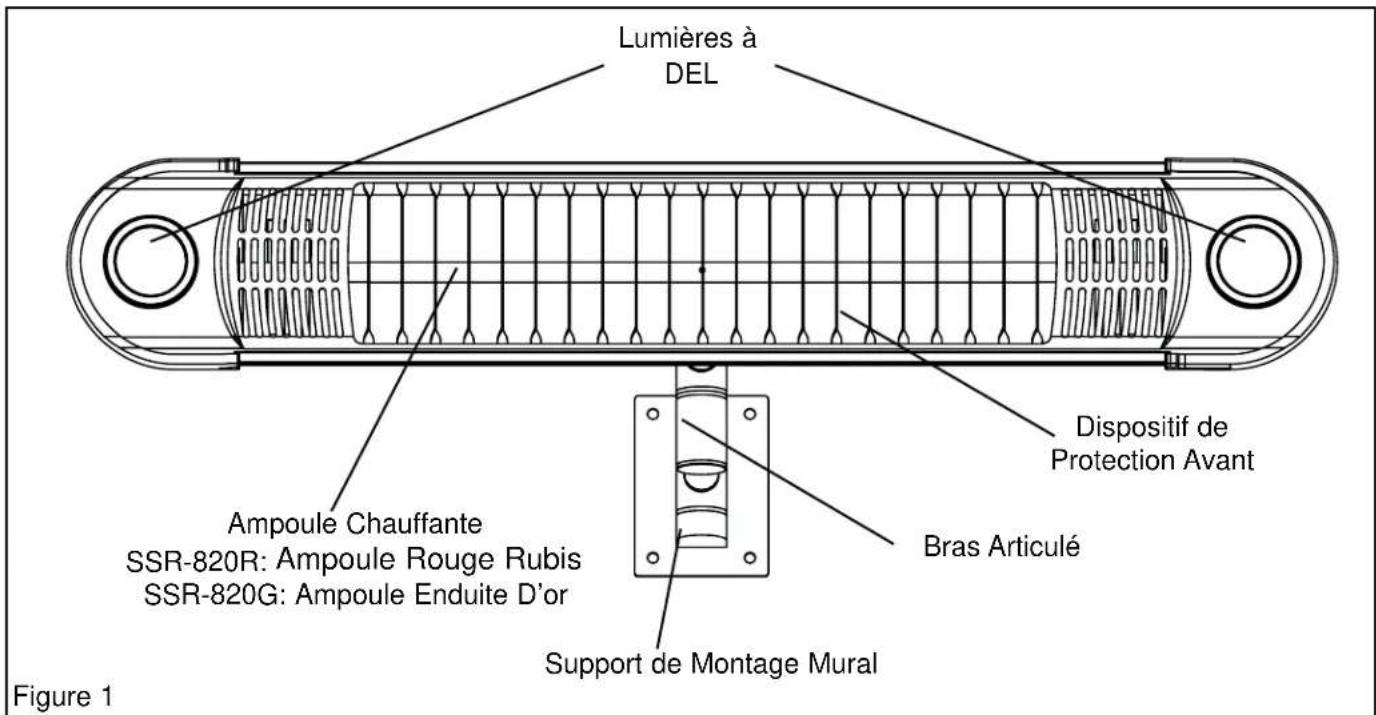

Caracteristiques

Modèle # SSR-820R-IHR SSR-820G-IHR
Type D'ampoule Ampoule Rouge Rubis Ampoule Enduite D'or
Puisance (Watts) 1,500 1,500
Puisance (BTU) 5,100 5,100
Puisance 120V~60Hz 120V~60Hz
Ampères 12.5 12.5
Surface Chauffée (Ft.2) 150	150

Spécifications sujettes à modification sans préavis.

Montage

• Retirez l'appareil et tout le matériel d'emballage du carton.

Contenu de la Boite

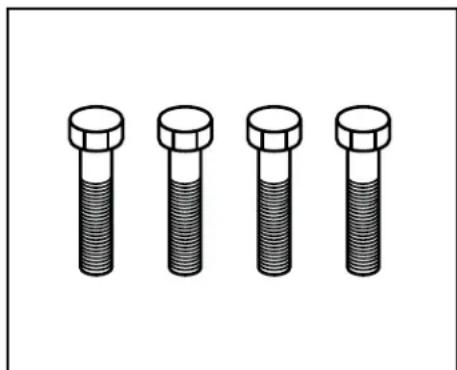

Boulons10 mm (4) Vis de

Réglage 6 mm (2) Vis Pour Montage

e Mural (4)

Petite Clé (1) Batteries (2)

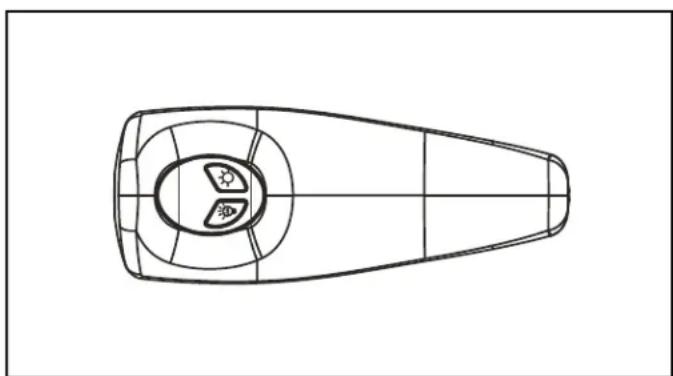

Support de Montage Mural (1) Telekommande (1)

Pièces Manquantes? Composez le 800-641-6996 Pour Obtenir de L'aide

Montage

Montage:

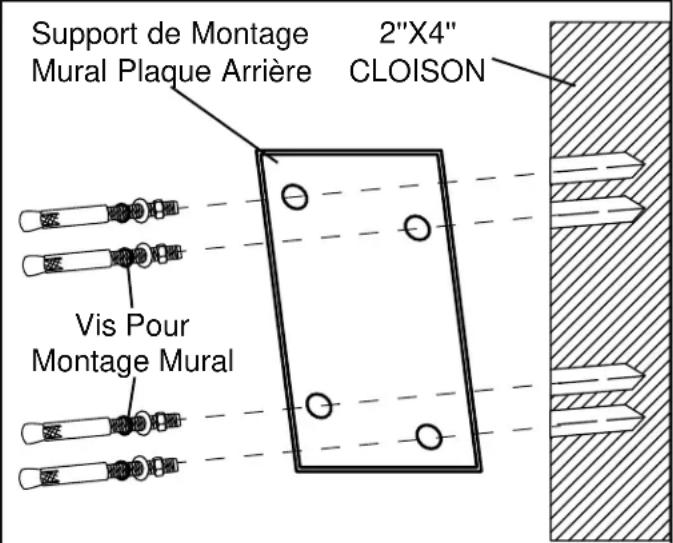

Montage Mural Suspendu

1. Retenir les bras articulés au support de montage mural à l'aide des vis de calage et des boulons hexagonaux intégrés.
2. Fixer le support de montage à un montant de cloison tel qu'illustré ci-dessous à l'aide de quatre (4) vis de montage mural incluses. (Figure 3)

i Conseil:Utiliser la plaque arriere du support de montage mural comme modele pour percer les avant-trous pour les vis de montage.

Figure 3

PRECAUTION

L'installeur DOIT s'assurer que le support

de montage mural est fixé à un MONTANT de cloison de 2 x 4 po qui peut supporter continulement 11,34 kg (25 lb).

En Utilisant les Bras Articulés

1. Desserrer les bras articulés à l'aide de la vis de pression et les boulons hexagonaux intégrés.
2. Placer les bras articulés à l'angle désiré.
3. Retenir les bras articulés en place en serrant la vis de pression et les boulons hexagonaux.

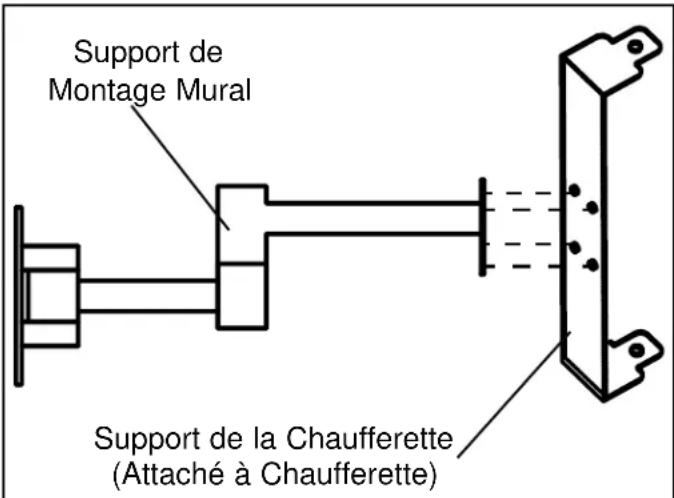

Fixer la Chaufferette au Montage Mural

1. Le support de la chaufferette inclinable est fixé au corps chauffant à l'aide de deux vis à bouton.
2. Fixer le support de la chaufferette au support de montage mural à l'aide de quatre (4) vis de 10 mm. (Figure 4)

Figure 4

REMARQUE: Le support de montage et le poteau sont conçus pour soutenir le poids de la chaufferette seulement. NE PAS suspendre d'objets autres que la chaufferette sur le support de montage.

AVENTISSEMENT

NE PAS MONTER LA CHAUFFERETTE AU

PLAFOND. MONTER UNIQUEMENT DE LA MANIÈRE DÉCRITE CI-DESSUS SUR UN MONTANT DE CLOISON DE 2 X 4 PO.

En Utilisant le Support Inclinable

1. Desserrer le support inclinable en utilisant les vis à bouton
2. Placer le support inclinable à l'angle souhaité.
3. Retenir le support de tete inclinable en serrant les vis à bouton.

Fonctionnement

Fonctionnement de la Chaufferette:

Commandes de la Chaufferette

1. Brancher le cordon d'alimentation dans une prise de courant C.A. de 120 V. (Voir les méthodes de mise à la masse)
2. Utiliser le cordon de traction pourmettre la chaufferette sous tension et hors tension. Levoyant rouge sur le couvercle arriere vasallumer pour indiquer que I'appareil est sous tension.
3. Une fois que l'appareil est sous tension, utiliser le bouton-poussoir à l'arrière de la chaufferette pour contrôler l'élement chauffant et les voyants DEL. (Voir le tableau ci-dessous.)

Commande à Bouton-Poussoir
Appuyer 1 Fois	Et l'élement chauffant s'allume.
Appuyer 2 Fois	Éteindre l'élement chauffant. Allumer les lumières DEL.
Appuyer 3 Fois	Et l'élement chauffant s'allume. Allumer les lumières DEL.
Appuyer 4 Fois	Éteindre l'élement chauffant. Éteindre les lumières DEL.

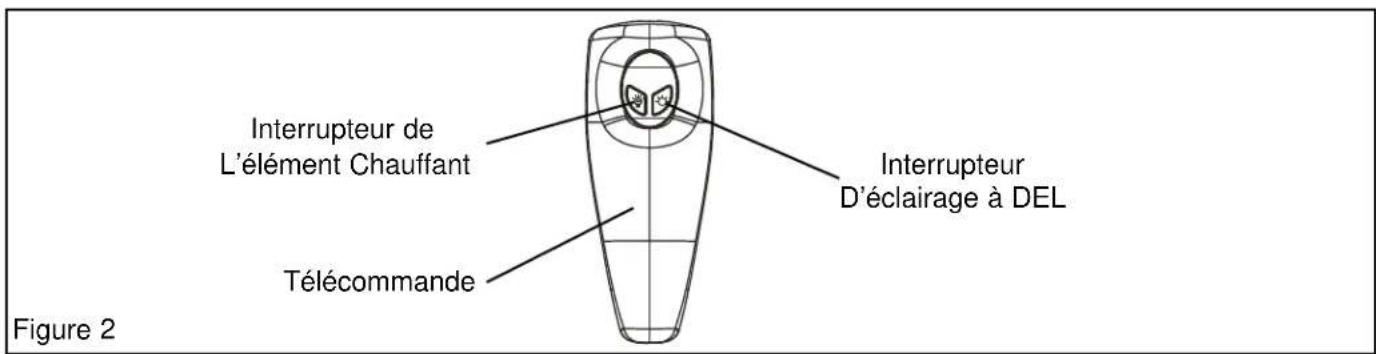

Télécommande
Bouton Gauche
Appuyer 1 Fois	Allumer les lumières DEL.
Appuyer 2 Fois	Éteindre les lumières DEL.
Bouton Droit
Appuyer 1 Fois	Et l'élement chauffant s'allume
Appuyer 2 Fois	Éteindre l'élement chauffant

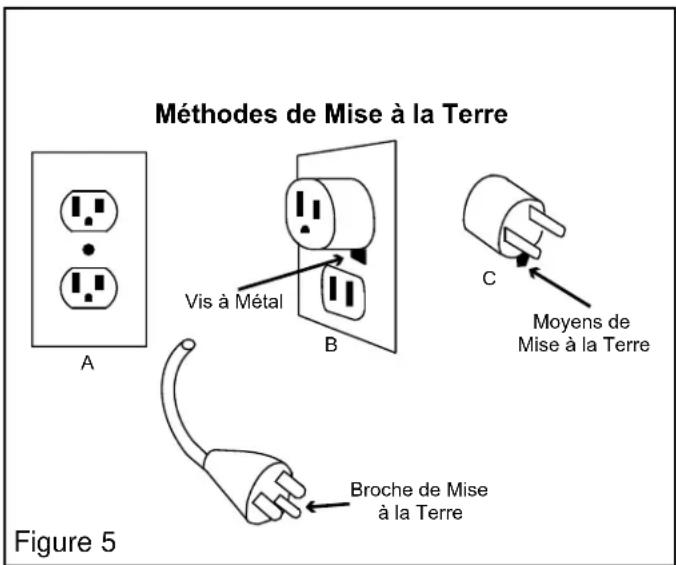

Instructions de Mise à la Terre

SSR-820R-IHR / SSR-820G-IHR:

• Cet apparéil de chauffage fonctionne sur 120 volts. Le cordon possède une fiche, comme illustré en A (ci-dessous). Un adaptateur, comme illustré en C, est disponible pour le raccordement de fiches à trois broches y compris une de terre dans des prises à deux trous. La patte de mise à la terre verte sortant de l'adaptateur doit être raccordée à une mise à la terre permanente comme, par exemple, une boîte de sortie correctement mise à la terre. L'adaptateur ne doit pas être utilisé si une prise à trois fentes de mise à la terre est disponible.

Entretien

AVENTISSEMENT

TOUJOURS DÉBRANCHER LE VENTILATEUR AVANT D'EN FAIRE L'ENTRETIEN.

AVERAGEMENT

RISQUE DE BRULURES! CETTE CHAUFFERETTE EST CHAUBE DURANT LE FONCTIONNEMENT. LAISSE COMPLÉTÉMENT EFFECTUER L'ENTRETIEN OU L'ENTREPOSAGE.

REFROIDIR AVANT D'EFFECTUER L'ENTRETIEN OU L'ENTREPOSAGE.

AVENTISSEMENT

Lorsque des réparations ou le remplacement d'un composant exigent le retrait ou le débranchement d'un dispositif de sécurité, ce dispositif ebranché ou réinstallé avant d'utiliser ce ventilateur.

Nettoyage:

1. Nettoyer la coquille extérieure de la chaufferette avec un chiffon doux humide.
2. Assécher la coquille extérieure de la chaufferette avec un chiffon doux et laisser sécher complètement avant l'utilisation.
3. Ne pas utiliser d'abrasifs, de brosses dures ou de tampons à récurer pour nettoyer la chaufferette.

AVENTISSEMENT

RISQUE D'INCENDIE OU D'EXPLOSION! Ne

pas utiliser d'alcool, d'essence, de cire pour meubles ou métal ou toute autre substance inflammable pour nettoyer cette chaufferette.

i Conseil: Utiliser de l'air compré pour nettoyer la saleté ou les débris du dispositif de protection avant ou autour de l'ampoule.

1. Ne pas immerger la chaufferette dans l'eau ou tout autre liquide pour la nettoyer.

Nettoyage:

Entreposage à Court Terme

1. Debrancher la chaufferette de l'alimentation électrique.

REMARQUE : dans le cas des chaufferettes utilisées à l'extérieur, ne pas entreprises à l'extérieur lorsqu'elles ne sont pas utilisées.

Long Term Storage

1. Debrancher la chaufferette de l'alimentation électrique.
2. Enlever la chaufferette du montage.

i Conseil: laisser le support de montage mural suspendu durant la salle morte pour une installation facile lorsque la chaufferette est sortie de l'entreosage.

1. Effectuer toutes les procédures de nettoyage.
2. Enrouler le cordon et la chaufferette dans des sacs-ballots en plastique.
3. Garder dans un endroit sec et frais.

i Conseil:conserver le matériel d'expedition d'origine pour entreprises le ventilateur durant la saison morte.

Dépannage

Problème Causes	Possibles Solution
Aucune alimentation électrique	1. L'appareil n'est pas correctement branché.2. Defective fuse.	1. Brancher l'appareil à une alimentation électrique appropriée.2. Remplacer le fusible.
Le bouton-poussoir ne fonctionne pas	1. L'interrupteur d'alimentation principal est en position Arrêt.	1. Tirer sur le cordon de traction pourmettre l'alimentation principale sous tension.
La télécommande ne fonctionne pas.	1. Les batteries sont épuisées.2. La télécommande n'est pas dirigée vers le capteur de réception.	1. Remplacer les batteries.2. Changer la position de la télécommande et s'assurer qu'elle pointedirectement vers le capteur

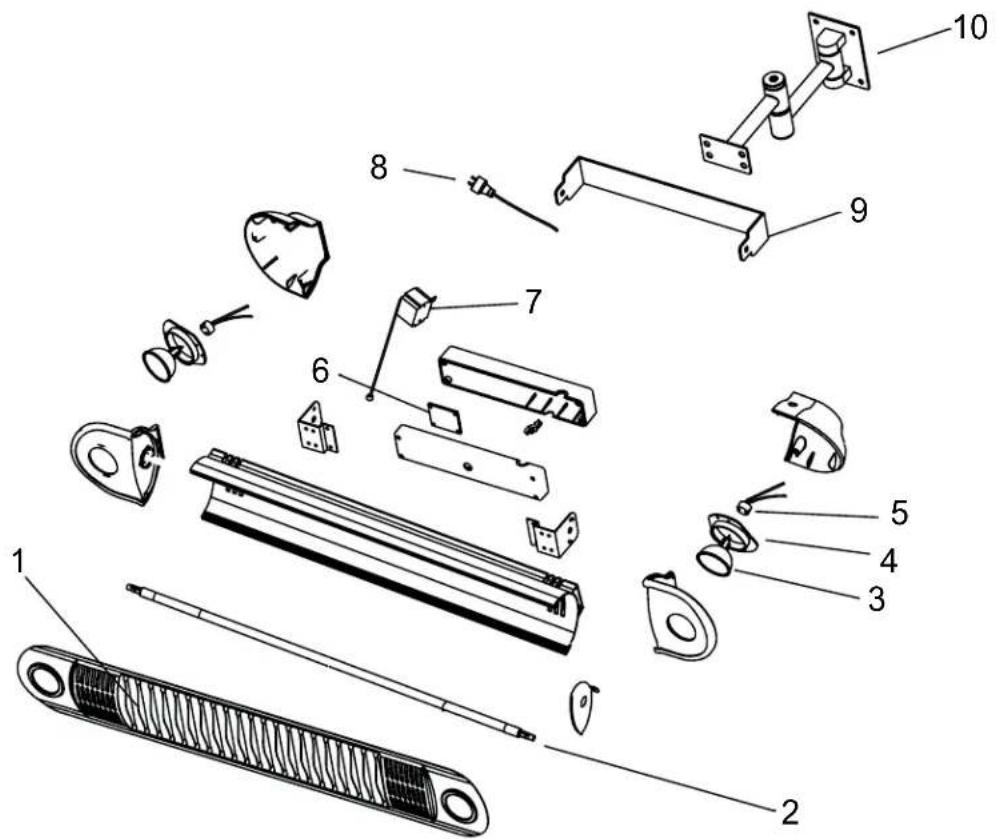

Vue Éclatée des Pièces

ListedesPièces

Item #	Description SSR-820R-IHR $SR-820G-IHR
1 Dispositif de Protection 40-001-01	00 40-001-0100
2 Ampoule Halogène 40-002-0100	40-002-0200
3 Ampoule DEL 40-003-0100 40-003-0100	3-0100
4 Support d'ampoule DEL 40-001-02	200 40-001-0200
5 Douille d'ampoule 40-003-0110 40-003-0110	003-0110
6 PCB 40-003-0200 40-003-0200
7 Interrupteur d'alimentation	40-003-0500 40-003-0500
8 Cordon D'Alimentation	40-003-0600 40-003-0600
9 Support	40-001-0300 40-001-0300
10 Support de montage mural	40-001-0400 40-001-0400

GARANTIE LIMITEE

Pinnacle Products International, Inc. garantit à l'acheteur au détail d'origine seulement que ce radiateur sera exempt de defaults de matériel et de fabrication pendant une période d'un (1) an à compter de la date de l'achat initiale. Ce produit doit être installé, entretenu et utilisé correctement, en conformité avec les instructions fournies.

Pinnacle Products International, Inc. exige une preuve raisonnable de la date d'achat chez un détaillant ou un distributeur agréé. Il faut donc conserver le ticket de caisse, la facture ou le chèque payé pour l'achat d'origine. Cette garantie limitée couvre uniquement la réparation ou le remplacement des pieces jugées défectueuses dans des conditions d'utilisation et d'entretien normales pendant la période de garantie et Pinnacle Products International, Inc. se réserves le droit de déterminer ceci à sa seule discrétion.

Cette garantie ne s'applique pas à des produits achetés à des fins de location.

Cette garantie limite ne couvre aucune defaillance ou difficulté d'utilisation resultant d'une usure normale, d'un accident, d'un usage abusif ou incorrect, d'une modification, d'un usage impropre, d'une installation incorre cate ou encore d'une réparation ou d'un entretien incorrÊcts par l'utilisateur ou un tiers. Le fait de négliger d'effectuer l'entretien normal et de routine de ce radiateur, les dommages causés lors de l'expédition ou liés à des insectes, oiseaux ou autres animaux ou encore à tout dommage resultant des conditions météorologiques ne sont pas couverts par cette garantie. En outre, cette garantie limite ne couvre par les dommages au fini, comme les égratignures, les traces de coups, la décoloration, la rouille ou d'autres dommages resultant des conditions météorologiques, et survenus après l'achat.

Tous les frais de transport pour le retard de produits ou de pieces endommages sont à la charge de l'acheteur. Sur réception de l'article endommagé, Pinnacle Products International, Inc. examinera l'article en question et déterminera s'il est défectueux. Pinnacle Products International, Inc. réparera ou remplacera et returnera l'article en port payé.

Si Pinnacle Products International, Inc. détermine que l'article est dans un état d'utilisation normale, ou n'est pas défectueux, il sera returné en port du. Cette garantie limitée se substitue à toute autre garantie expresse. Pinnacle Products International, Inc. renonce à toute garantie de produits achetés auprès de vendeurs autres que des détaillants ou distributeurs agréés.

CETTE GARANTIE EXPRESSE EXPIRE APRES UNE PÉRIODE D'UN (1) AN, Pinnacle Products International, Inc. RENONCE À TOUTE GARANTIE TACITE INCLUANT, ENTRE AUTRES, Toute GARANTIE TACITE DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGEPARTICULIER. EN OUTRE, Pinnacle Products International, Inc. N'EST AUCUNEMENT RESPONSABLE ENVERS L'ACHETEUR NI ENVERS TOUT TIERS POUR UN QUELCONQUE DOMMAGEPARTICULIER, INDIRECT, PUNITIF, ACCESSOIRE OUTFUIT. Pinnacle Products International, Inc. n'assume aucune responsabilité pour unquelconque défaut cause par des tiers. Cette garantie limite donée à l'acheteur des droits légaux spécifiques; un acheteur pourrait jourir d'autres droits suivant le lieu ou il réside. Certaines Provinces ne permettent pas l'exclusion ou la limitation des dommages spéciaux, accessoires ou indirects ni une limitation de la durée d'une garantie; les limitations ci-dessus pourraient donc ne pas s'appliquer à l'acheteur.

Pinnacle Products International, Inc. n'autorise aucune personne ni entreprises à assumer en son nom une autre obligation ou responsabilité quelconque liée à la vente, à l'installation, à l'utilisation, à l'enlèvement, au retard ou au remplacement de ses appareils et aucune représentation de cette nature ne lie en quelque maniere que ce soit Pinnacle Products International, Inc.

Toujours veiller à préciser les numérodes de modele et de série lors de toute réclamation auprès de Pinnacle Products International, Inc. Pour ce faire, utiliser l'espace prévu ci-dessous à cet effet pour noter ces informations.

Register Your Product Online at: http://www.remingtonheater.com/Product_Registration.php

Reperage du Numéro de Série:

Votre numero de series se trovue sur I'etiquette signaletique de I'appareil de ventilateur. Par exemple : 14010001. Ayez voore numero de series sous la main avant d'appeler le service clientele au 800-641-6996.

No de Modèle:

No de Série:

Date de L'achat:
