Type de produit	Ventilateur mural industriel
Marque	Master
Modèle	MAC-30WOSC
Diamètre de l'hélice	76 cm (30 pouces)
Alimentation électrique	120 V, 60 Hz, 15 A (minimum)
Utilisation prévue	Intérieur uniquement
Montage	Mural (support fourni)
Garantie	1 an limitée
Sécurité	Ne pas utiliser en extérieur, ne pas exposer à l'eau, ne pas utiliser avec variateur de vitesse
Entretien	Débrancher avant nettoyage, ne pas utiliser de liquides
Homologation	Intertek
Câble d'alimentation	3 broches avec mise à la terre
Poids supporté par le support	23 kg maximum
Accessoires inclus	Clé hexagonale, boulons de fixation
Pièces détachées	Disponibles via service client

FOIRE AUX QUESTIONS - MAC-30WOSC Master

Puis-je utiliser ce ventilateur à l'extérieur ?

Non, ce ventilateur est conçu uniquement pour une utilisation à l'intérieur. Ne pas l'exposer à l'eau ni à la pluie.

Puis-je installer ce ventilateur dans une fenêtre ?

Non, il est déconseillé d'utiliser ce ventilateur dans une fenêtre pour réduire les risques de choc électrique et de blessure.

Comment dois-je nettoyer le ventilateur ?

Avant tout nettoyage, débranchez le ventilateur de la source d'alimentation. Utilisez un chiffon sec pour essuyer l'appareil. Ne jamais utiliser de liquides ou de produits chimiques.

Puis-je utiliser une rallonge électrique avec ce ventilateur ?

Oui, utilisez une rallonge de calibre approprié (intensité nominale) homologuée UL et avec mise à la terre. Éloignez le cordon des sources de chaleur et des arêtes tranchantes.

Que faire si le cordon d'alimentation est endommagé ?

N'utilisez pas le ventilateur. Jetez-le ou retournez-le à un atelier de réparation agréé pour examen.

Ce ventilateur est-il adapté pour une utilisation avec un variateur de vitesse ?

Non, ne pas utiliser ce ventilateur avec un circuit de commande de vitesse. Cela présente des risques de blessure et de choc électrique.

Quel type de circuit électrique est requis ?

Utilisez uniquement sur un circuit de 120 volts, 60 Hz, d'un minimum de 15 ampères.

Comment installer le ventilateur au mur ?

Fixez solidement le support mural à un montant 2x4 capable de soutenir 23 kg. Utilisez la quincaillerie fournie et suivez les étapes du manuel.

Quelle est la couverture de la garantie ?

Garantie limitée de un an contre les défauts de matériau et de fabrication. Conservez la preuve d'achat. Ne couvre pas l'usure normale, les abus ou les réparations non autorisées.

Puis-je laisser le ventilateur fonctionner sans surveillance ?

Il est déconseillé de laisser le ventilateur sans surveillance, surtout en présence d'enfants ou d'animaux. Débranchez-le lorsqu'il n'est pas utilisé.

MODE D'EMPLOI MAC-30WOSC Master

IMPORTANT: Prendre connaissance de toutes les instructions de ce manuel avant d'assembler, de mettre en marche ou d'entretenir ce ventilateur. Une utilisation inadéquate de ce ventilateur peut entrainer de graves blessures. Conserver ce manuel pour consultation ultérieure.

ATTENTION

Pour ventilation générale seulement. Ne pas utiliser pour evacuer des vapeurs ou des matières dangereuses ou explosives. Ne jamais utiliser le ventilateur dans des endroits qui contiennent des produits comme : essence, solvants, diluants à peinture, poussières, substances combustibles volatiles ou aéroportées ou tout produit chimique de nature inconnue.

Consignes de sécurité

AVENTISSEMENT

CE VENTILATEUR N'EST PAS UN JOUET! POUR RÉDUIRE LES RISQUES DE BLESSURE PERSONNELLE ET DE CHOC ÉLECTRIQUE, IL NE FAUT PAS JOUER AVEC LE VENTILATEUR NI LE PLACER À LA PORTÉE DE JEUNES ENFANTS.

AVENTISSEMENT

Pour éviter les chocs électriques pendant la marche du ventilateur, éviter qu'il ne touche à tout objet相对较ient une mise à la terre comme des tuyaux, radiateurs, etc.

AVENTISSEMENT

Risque d'incendie, de chic electrique ou de blessures personnelles lors de travaux de réparation ou d'entretien. Débrancher le ventilateur de la source d'alimentation avant les travaux.

AVENTISSEMENT

MISE EN GARDE : Appareil à fonctionnement automatique – pour réduire les risques de blessure, le débrancher de la source d'alimentation avant les travaux.

AVENTISSEMENT

Pour réduire les risques de blessure personnelle ou de chocolélectrique, ne pas utiliser ce ventilateur avec un circuit de commande de vitesse.

AVENTISSEMENT

Pour réduire les risques de chic électrique et de blessure personnelle, ne pas utiliser ce ventilateur dans une fenêtre.

AVENTISSEMENT

Ne pas faire fonctionner le ventilateur avec un cordon électrique ou une fiche abîné. Jeter le ventilateur ou le returner à un atelier de réparation agrée pour le faire examiner ou réparer. Ne pas acheminer le cordon électrique

sous un tapis. Ne pas couvrir le cordon electrique d'une carbette, d'un tapis ou d'un objet similaire. Ne pas acheminer le cordon electrique sous un meuble ou un appeareil electroménager. Eloigner le cordon electrique des zones de passage afin qu'il ne fasse trèbucher personne.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, notamment du plomb qui est reconnu dans l'Etat de Californie comme cause de cancer, de malformations congenitales ou d'autres troubles de la reproduction. Pour plus d'informations, consultez www.P65Warnings.ca.gov.

Intertek

Pinnacle

CLIMATE TECHNOLOGIES

Sauk Rapids, MN 56379 USA · Numéro sans frais 800-641-6996

Télécopieur : 320-251-2922 • Web : www.masterindustrialproducts.com • Courriel : [e-mail]

▲AVERTISSEMENT

Pour réduire les risques de chic électrique, ne pas exposer à l'eau ni à la pluie. Cette unité est conçue uniquement pour utilisation à l'intérieur.

AVERAGEMENT

Les travaux d'installation et de câblage électrique doivent être effectués par un personnel qualifié conformément aux codes et aux règlements en vigueur.

AVERAGEMENT

Lorsque les travaux d'entretien ou de remplacement d'une piece nécessitant le démontage ou le débranchement d'un dispositif de sécurité, celui-ci doit être rebranché ou remonté tel qu'il était à l'origine avant de faire fonctionner ce ventilateur.

AVERAGEMENT

N'utiliser ce ventilateur que de la façon conçue par le fabricant. Pour toute question, communiquer avec le service à la clientèle au 800-641-6996.

• Avant son utilisation, vérifier que le ventilateur ne compte aucune piece desserrée ou endommagée. Vérifier que le cordon électrique n'est pas endommagé. Ne jamais utiliser le ventilateur si des pieces sont endommagées ou manquantes. Ne jamais utiliser le ventilateur sans ses dispositifs de sécurité.

• N'utiliser que sur un circuit de 120 volts 60Hz (cycles) d'un minimum de 15 ampères.

• Lors de l'utilisation d'une ballonne électrique, utiliser un modèle de calibre approprié (intensité nominale), homologué UL dans une prise de courant avec mise à la terre acceptant la fiche à trois broches du cordon électrique du ventilateur. Toujours garder le cordon d'alimentation et les rallonges loin de la chaleur, de l'huile et des arêtes tranchantes. Inspectoré périodiquement les cordons d'alimentation et les replacer en cas de dommage.

Ventilateur mural 61 cm/76 cm

24W

24WOSC

30W

30WOSC

Ventilateurs muraux de 61 et 76 cm : 24W / 24WOSC / 30W / 30WOSC

Installation au mur

Outils nécessaires :

Tournevis cruciforme

Clé hexagonale (incluse dans le sachet d'accessoires)

1. Fixer le support mural à l'endetroit voulu avec la quincaillerie appropriée (non fournie).
2. Fixer le tube coude au support mural à l'aide des boulons fournis. Serrer les boulons.
3. Desserrer la vis de pression cruciforme sur le support inférieur. Fixer le moteur au tube coude au moyen d'une vis M12x40, d'un écrou et d'une rondelle pour relier le support inférieur au support supérieur. Serrer la vis M12x40 et la vis de pression cruciforme. S'assurer que les vis sont bien serrées.

AVERAGE L'installateur DOIT est certain que le support est fixé à au moins un montant de 2x4 po et qu'il est en mesure de soutenir un poids de 23 kg en continu.

1. Enlever les quatre (4) vis à épaulement à tête cruciforme M6x10 du moteur.
2. Fixer le protecteur arrirée au moteur avec les quatre (4) vis à épaulement à tête cruciforme M6x10.
3. Fixer l'hélice sur l'arbre du moteur au moyen de la clé hexagonale (du sachet d'accessoires). S'assurer que la vis de pression fait face au moteur (moyeu en vas) une fois fixée.
4. Fixer le protecteur avant sur le protecteur arriré à l'aide du joint emboitable pour serrer.

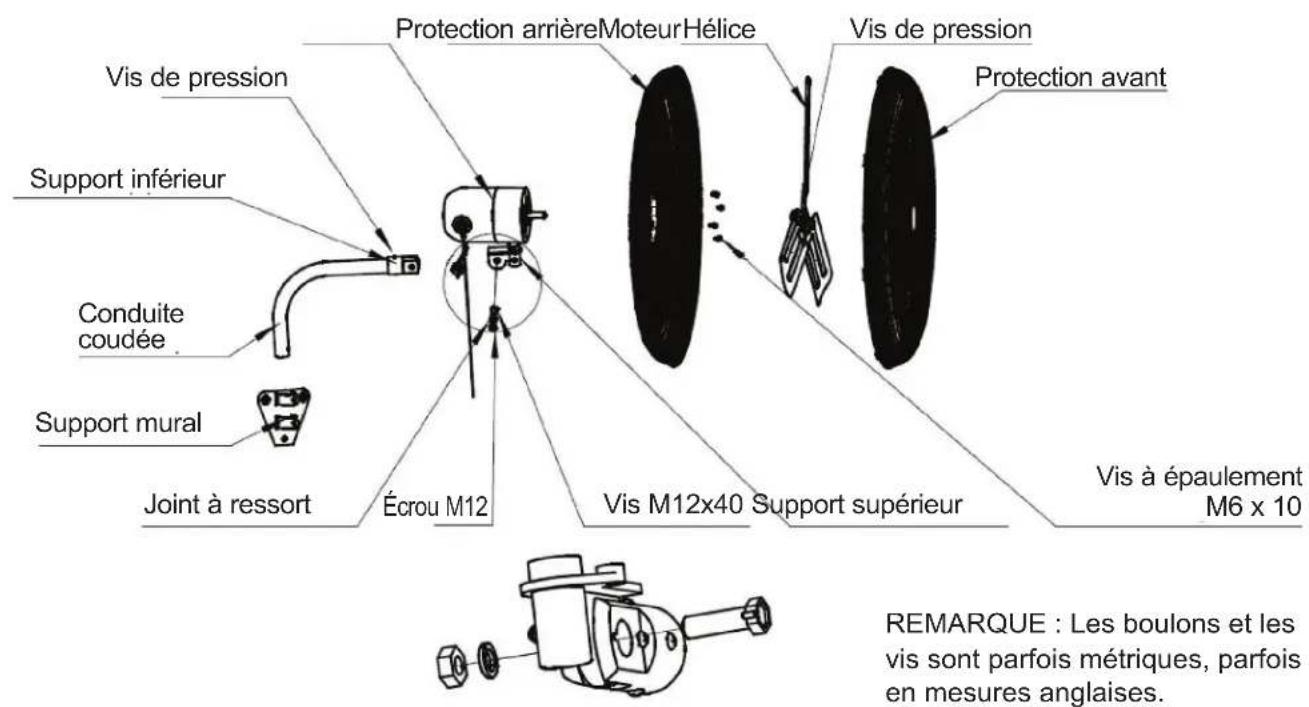

Vue éclatée

GARANTIE LIMITÉE DE UN (1) AN

PINNACLE CLIMATE TECHNOLOGIES, INC. GARANTIT À L'ACHETEUR AU DÉTAIL D'ORIGINE SEULEMENT QUE CE PRODUIT SERA EXCEPT DE DéfautS DE MATÉRIAU ET DE FABRICATION PENDANT UN PÉRIODE DE UN (1) AN À COMPTER DE LA DATE DE L'ACHAT INITIALE. CE PRODUIT DOIT ÉTRE INSTALLED, ENTRETENU ET UTILISÉ CORRECTEMENT, EN CONFORMITE AVEC LES INSTRUCTIONS FOURNIES.

PINNACLE CLIMATE TECHNOLOGIES, INC. EXIGE UNE PREUVE RAISONNABLE DE LA DATE D'ACHAT CHEZ UN DÉTAILLANT OU UN DISTRIBUTEUR AGRÉE. IL FAUT DONC CONSERVER LE REÇU DE CAISSE, LA FACTURE OU LE CHÉQUE PAYÉ POUR L'ACHAT D'ORIGINE. CETTE GARANTIE LIMITÉ COUVRE UNIQUÉMENT LA RÉPARATION OU LE REMPLACEMENT DES PIECES JUGÉES DÉFECTUEUSES DANS DES CONDITIONS D'UTILISATION ET D'ENTRETIEN NORMALES PENDANT LA PÉRIODE DE GARANTIE, CE QUE PINNACLE CLIMATE TECHNOLOGIES, INC. SE RÉSERVE LE DROIT DE DÉTERMINER À SA SEULE DISCRÉTION.

CETTE GARANTIE NE S'APPLIQUE PAS À DES PRODUITS ACHÉTÉS À DES FINS DE LOCATION.

CETTE GARANTIE LIMITÉE NE COUVRE PAS LE REMPLACEMENT DES COURROIES NI LE RÉGLAGE DE LEUR TENSION, NI AUCUNE DÉFAILLANCE OU DIFFICULTÉ D'UTILISATION RÉSULTANT D'UNE USURE NORMALE, D'UN ACCIDENT, D'UN USAGE ABUSIF OU INCORRECT, D'UNE MODIFICATION, D'UN USAGE IMPROPRE, D'UNE INSTALLATION INCORRECTE OU ENCORE D'UNE RÉPARATION OU D'UN ENTRETIN INCORRECTS PAR L'UTILISATEUR OU UN TIERS. LE FAIT DE NÉGLIGER D'FFECTUER L'ENTRETIEN NORMAL ET DE ROUTINE DE CE VENTILATEUR, LES DOMMAGES CAUSES LORS DE L'EXPÉDITION OU LIÉS À DES INSECTES, OISEAUX OU AUTRES ANIMaux OU ENCORE À TOUT DOMMAGE RÉSULTANT DES CONDITIONS MÉTEOROLOGIQUES NE SONT PAS COUVERTS PAR CETTE GARANTIE. EN OUTRE, CETTE GARANTIE LIMITÉE NE COUVRE PAS LES DOMMAGES AU FINI, COMME LES ÉGRATIGNURES, LES TRACES DE COUPS, LA DÉCOLORATION, LA ROUILLE OU D'AUTRES DOMMAGES DUS AUX INTEMPÉRIES, ET SURVENUS APRES L'ACHAT.

TOUS LES FRAIS DE TRANSPORT POUR LE RETOUR DE PRODUITS OU DE PIECES ENDOMMAGES SONT À LA CHARGE DE L'ACHETEUR. SUR RECEPTION DE L'ARTICLE ENDOMMAGÉ, PINNACLE CLIMATE TECHNOLOGIES, INC. EXAMINERA L'ARTICLE EN QUESTION ET DÉTERMINERA S'IL EST DEFECTUEUX.

PINNACLE CLIMATE TECHNOLOGIES, INC. RÉPARERA OU
REPLACERA ET RETOURNERA L'ARTICLE EN PORT PAYÉ. SI
PINNACLE CLIMATE TECHNOLOGIES, INC. DÉTERMINE QUE
L'ARTICLE EST DANS UN ÉTAT D'UTILISATION NORMALE, OU N'EST
PAS DÉFECTUEUX, IL SERA RETOURNÉ EN PORT DU.

CETTE GARANTIE LIMITÉE REMPLACE À TOUTE AUTRE GARANTIE EXPRESSE. PINNACLE CLIMATE TECHNOLOGIES, INC. RENONCE À TOUTE GARANTIE DE PRODUITS ACHETÉS AUPRÉS DE VENTEURS AUTRES QUE DES DÉTAILLANTS OU DISTRIBUTÉURS AGRÉES.

APRÉS L'EXPIRATION DE LA PÉRIODE DE UN (1) AN DE CETTE GARANTIE LIMITÉE, PINNACLE CLIMATE TECHNOLOGIES, INC. RENONCE À TOUTE GARANTIE TACITE INCLUANT, ENTRE AUTRES, TOUTE GARANTIE TACITE DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGEPARTICULIER. EN OUTRE, PINNACLE CLIMATE TECHNOLOGIES, INC. N'EST AUCUNEMENT RESPONSABLE ENVERS L'ACHETEUR NI ENVERS TOUT TIERS POUR UN QUELCONQUE DOMMAGEPARTICULIER, INDIRECT, PUNITIF, ACCESSOIRE OU FORTUIT. PINNACLE CLIMATE TECHNOLOGIES, INC. N'ASSUME AUCUNE RESPONSABILITÉ POUR UN QUELCONQUE DÉFAUT CAUSE PAR DES TIERS. CETTE GARANTIE LIMITÉE ACCORDE À L'ACHETEUR DES DROITS LÉGAUX PRECIS AUXQUELS PEUVENT S'AJOUTER D'AUTRES DROITS SUIVANT LE LIEU OU IL RÉSIDE. CERTAINES PROVINCES NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES SPEÇIAUX, ACCESSOIRES OU INDIRECTS NI UNE LIMITATION DE LA DUREE D'UNE GARANTIE; LES LIMITATIONS CI-DESSUS POURRAIENT DONC NE PAS S'APPLIQUEUR À L'ACHETEUR.

PINNACLE CLIMATE TECHNOLOGIES, INC. N'AUTORISE AUCUNE PERSONNE NI ENTREPRISE À ASSUMER EN SON NOM UNE AUTRE OBLIGATION OU RESPONSABILITÉ QUELCONQUE LIÉE À LA VENTE, À L'INSTALLATION, À L'UTILISATION, À L'ENLÈVEMENT, AU RETOUR OU AU REMPLACEMENT DE SES APPAREILS ET AUCUNE REprésentATION DE CETTE NATURE NE LIE EN QUELQUE MANIÈRE QUE CE SOIT PINNACLE CLIMATE TECHNOLOGIES, INC.

TOUJOURS VEILLER À PRECISER LES NUMÉROS DE MODELE ET DE SÉRIE LORS DE TOUTÉ RÉCLAMATION AUPRÈS DE PINNACLE CLIMATE TECHNOLOGIES, INC. UTILISER L'ESPACE PRÉVU CI-DESSOUS À CET EFFET POUR NOTER CES INFORMATIONS :

N° de modulo : N° de série :

Date d'achat :

Modelos N.°:

MAC-24W, MAC-24WOSC, MAC-30W, MAC-30WOSC
