MODE D'EMPLOI MAC-36D Master

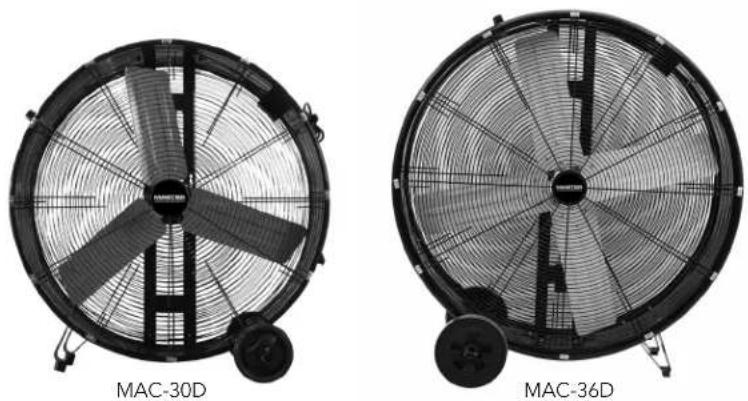

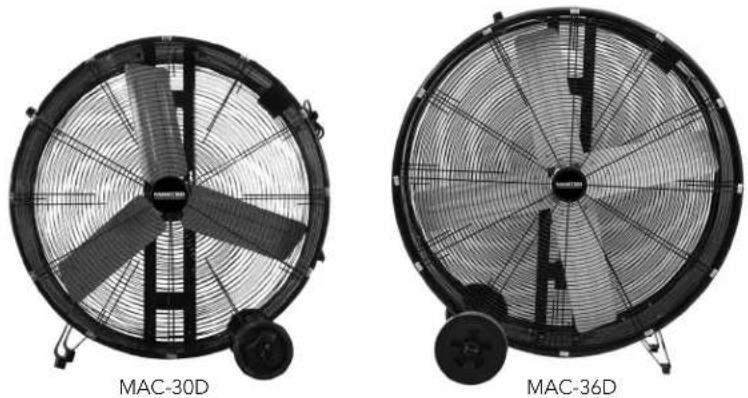

Numéros de modèles : MAC-30D / MAC-36D

LIRE ET CONSERVER CE MANUEL POUR CONSULTATION ULTÉRIEURE

IMPORTANT : Prendre connaissance de toutes les instructions de ce manuel avant d'assembler, de mettre en marche ou d'entretenir ce ventilateur. Une utilisation inadéquate de ce ventilateur peut entraîner de graves blessures. Conserver ce manuel pour consultation ultérieure.

⚠CAUTION Pour ventilation générale seulement. Ne pas utiliser pour évacuer des vapeurs ou des matières dangereuses ou explosives. Ne jamais utiliser le ventilateur dans des endroits qui contiennent des produits comme : essence, solvants, diluants à peinture, poussières, substances combustibles volatiles ou aéroportées ou tout produit chimique de nature inconnue.

Ce produit est conforme aux exigences de la norme OSHA 1910.212(a)(5) relative à la sécurité entourant les ventilateurs électriques à hélice.

⚠ AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, notamment du plomb, reconnus dans l'État de Californie comme cause de cancer, de malformations congénitales ou d'autres troubles de la reproduction. Pour plus d'informations, consulter www.P65Warnings.ca.gov.

Noter le numéro de série de ce ventilateur et l'inscrire au verso du présent manuel d'utilisation pour consultation ultérieure. Le numéro de série est situé sur la partie arrière supérieure de la barre de montage.

Consignes de sécurité....2

Assemblage et installation....3

Mode d'emploi....3

Entretien et entreposage....4

Schéma de câblage....4

Dépannage....5

Vue éclatée....6

Garantie....7

Consignes de sécurité

IMPORTANT : LIRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS AVANT D'ASSEMBLER, D'ENTRETENIR OU D'UTILISER CE VENTILATEUR. LE NON-RESPECT DE CES INSTRUCTIONS PEUT ENTRAÎNER DE GRAVES BLESSURES PERSONNELLES ET DES DOMMAGES MATÉRIELS.

▲AVERTISSEMENT CE VENTILATEUR N'EST PAS UN JOUET! POUR RÉDUIRE LES RISQUES DE BLESSURE PERSONNELLE ET DE CHOC ÉLECTRIQUE, IL NE FAUT PAS JOUER AVEC LE VENTILATEUR NI LE PLACER À LA PORTÉE DE JEUNES ENFANTS.

▲ AVERTISSEMENT NE PAS DÉPLACER LE VENTILATEUR PENDANT QU'IL EST EN MARCHE! DÉPLACER LE VENTILATEUR PENDANT SON FONCTIONNEMENT PEUT CAUSER DES DOMMAGES AVEC SON HÉLICE.

▲ AVERTISSEMENT Pour éviter les chocs électriques pendant la marche du ventilateur, éviter qu'il ne touche à tout objet comportant une mise à la terre comme des tuyaux, radiateurs, etc.

▲AVERTISSEMENT Risque d'incendie, de choc électrique ou de blessures personnelles lors de travaux de réparation ou d'entretien. Débrancher le ventilateur de la source d'alimentation avant les travaux.

▲AVERTISSEMENT MISE EN GARDE : appareil à fonctionnement automatique — pour réduire les risques de blessure, le débrancher de la source d'alimentation avant les travaux.

⚠AVERTISSEMENT Pour réduire les risques de blessure personnelle ou de choc électrique, ne pas utiliser ce ventilateur avec un circuit de commande de vitesse.

⚠AVERTISSEMENT Pour réduire les risques de choc électrique et de blessure personnelle, ne pas utiliser ce ventilateur dans une fenêtre.

⚠AVERTISSEMENT Pour réduire les risques de choc électrique, ne pas utiliser à l'eau ni à la pluie. Cette unité est conçue uniquement pour utilisation à l'intérieur.

▲ AVERTISSEMENT Les travaux d'installation et de câblage électrique doivent être effectués par un personnel qualifié conformément aux codes et aux règlements en vigueur.

▲AVERTISSEMENT Lorsque les travaux d'entretien ou de remplacement d'une pièce nécessitent le démontage ou le débranchement d'un dispositif de sécurité, celui-ci doit être rebranché ou remonté tel qu'il était à l'origine avant de faire fonctionner ce ventilateur.

▲AVERTISSEMENT N'utiliser ce ventilateur que de la façon conçue par le fabricant. Pour toute question, communiquer avec le service à la clientèle au 800-641-6996.

- Avant son utilisation, vérifier que le ventilateur ne comporte aucune pièce desserrée ou endommagée. Vérifier que le cordon électrique n'est pas endommagé. Ne jamais utiliser le ventilateur sans ses dispositifs de sécurité.

- N'utiliser que sur un circuit de 120 volts 60 Hz (cycles) d'un minimum de 15 ampères.

- Lors de l'utilisation d'une rallonge électrique, utiliser un modèle homologué UL de calibre 14 AWG dans une prise de courant acceptant une fiche à trois broches avec mise à la terre comme source d'alimentation. Si la rallonge électrique a plus de 15 m, consulter le fabricant de la rallonge pour connaître le calibre AWG approprié. Toujours garder le cordon d'alimentation et les rallonges loin de la chaleur, de l'huile et des arêtes tranchantes. Inspecter périodiquement les cordons d'alimentation et les remplacer en cas de dommage.

Assemblage et installation

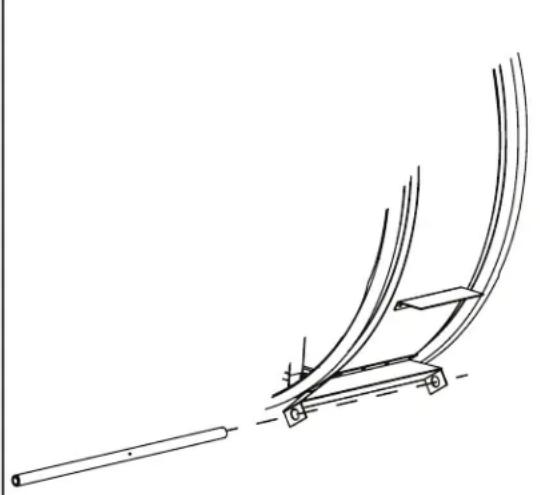

Pose des roulettes (voir Figure 1)

1. Glisser l'essieu des roulettes au travers de leur châssis.

2. Glisser une (1) roulette de chaque côté de l'essieu.

3. Fixer chaque roulette avec une (1) goupille fendue.

1

1. Placer le ventilateur dans un endroit sûr et à la position désirée sur une surface plane et le brancher dans une source de courant approuvée.

Mode d'emploi

REMARQUE : Ce ventilateur comporte un interrupteur à 2 vitesses.

Pour mettre en marche le ventilateur :

1. S'assurer que l'interrupteur à la position d'arrêt « OFF ».
2. Le brancher dans une source de courant approuvée.
3. S'assurer que la zone est libre de toute obstruction.
4. Placer l'interrupteur à la position de BASSE vitesse et le laisser fonctionner pendant 10 secondes.
5. Après ces 10 secondes, l'interrupteur peut être placé à la position de HAUTE vitesse.

Pour arrêter le ventilateur :

1. Pour arrêter le ventilateur, placer simplement l'interrupteur à la position du milieu « OFF ».

REMARQUE : Pour prolonger la durée de vie des pièces, arrêter le ventilateur pendant 15 minutes à toutes les dix heures de fonctionnement continu afin de laisser le moteur et la courroie du ventilateur refroidir.

Entretien et entreposage

1. Inspecter le ventilateur avant chaque utilisation. Vérifier les cordons électriques et rallonges en suivant la procédure indiquée à la page 2 (Consignes de sécurité).

2. Après chaque utilisation, s'assurer que l'interrupteur est à la position d'arrêt « OFF » avant de débrancher le ventilateur. Utiliser l'enrouleur pour éviter que le cordon électrique traîne par terre lors du transport du ventilateur.

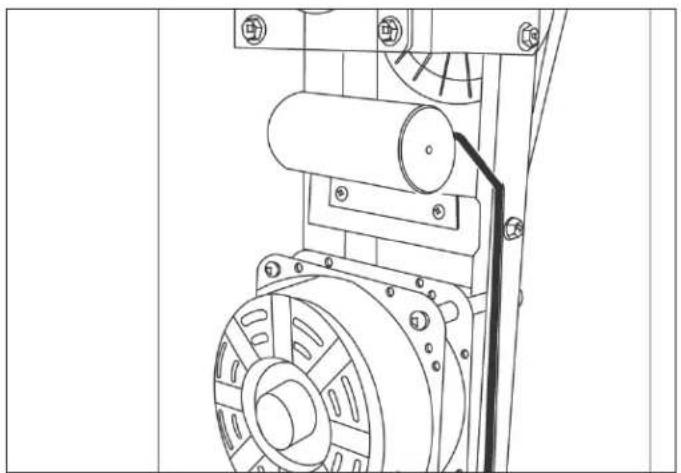

Figure 2 : Ensemble de condensateur

Roulements Pinces de retenue de roulement

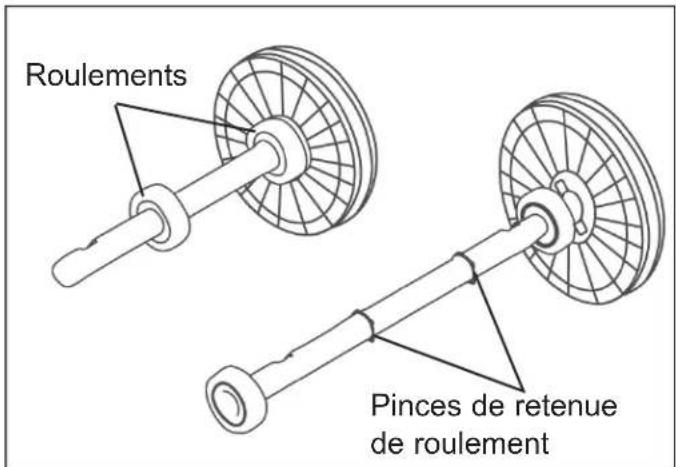

Figure 3 : Ensemble d'arbre de ventilateur

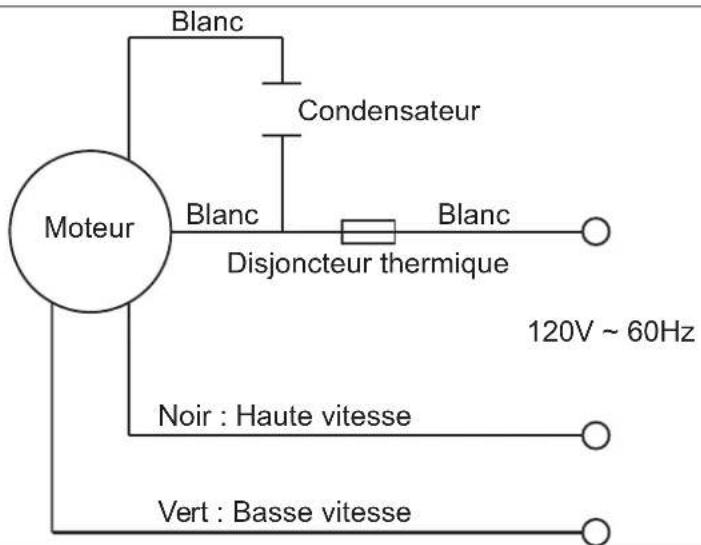

Schéma de câblage

Moteur Blanc Condensateur Blanc Disjoncteur thermique 120V ~ 60Hz Noir : Haute vitesse Vert : Basse vitesse

REMARQUE : Les travaux d'installation et de câblage électrique doivent être effectués par un personnel qualifié conformément aux codes et aux règlements en vigueur.

Guide de dépannage
Problème Cause possible Mesure corrective
Le ventilateur ne fonctionne pas	1. Pas d'alimentation électrique	Vérifier que le cordon électrique n'est pas endommagé. Vérifier que l'unité est branchée et mise en marche.
	2. Interrupteur défectueux	Faire remplacer l'interrupteur par un professionnel compétent conformément au code (Remarque : Pour prolonger la vie de l'interrupteur, il recommandé d'actionner d'abord le ventilateur à BASSE vitesse pendant 5 à 10 secondes avant le mettre à HAUTE vitesse).
Débit d'air réduit	1. Poulies ou hélice du ventilateur desserrées	Resserrer la vis hexagonale de la poulie du moteur.
Bruit excessif (vibration, cognement, grincement)	1. Le ventilateur n'est pas sur une surface de niveau	Arrêter le ventilateur et le replacer sur une surface plane et de niveau.
	2. Les boulons du moteur sont desserrés	Resserrer les boulons du carter et les 4 boulons du moteur.

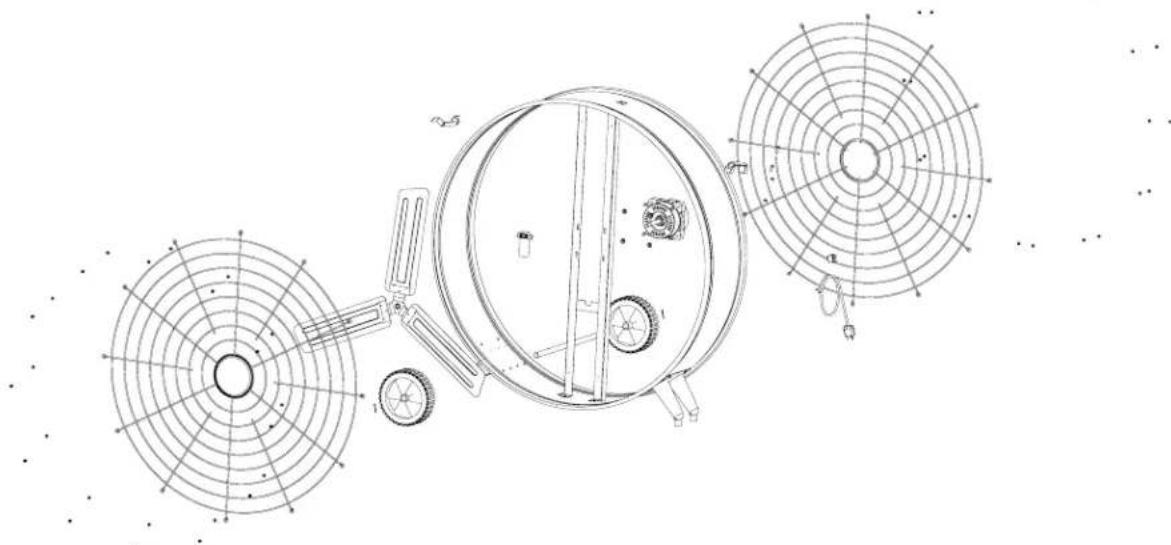

Vue éclatée

MAC-30D

Pinnacle Climate Technologies, Inc. se réserve le droit d'apporter tout changement aux matériaux, caractéristiques, prix et conception sans préavis. Pinnacle Climate Technologies, Inc. peut également retirer du marché un article en tout temps.

GARANTIE LIMITÉE DE UN (1) AN

PINNACLE CLIMATE TECHNOLOGIES, INC. GARANTIT À L'ACHETEUR AU DÉTAIL D'ORIGINE SEULEMENT QUE CETTE CHAUFFERETTE SERA EXEMPTE DE DÉFAUTS DE MATÉRIAU ET DE FABRICATION PENDANT UNE PÉRIODE DE UN (1) AN À COMPTER DE LA DATE DE L'ACHAT INITIALE. CE PRODUIT DOIT ÊTRE INSTALLÉ, ENTRETENU ET UTILISÉ CORRECTEMENT, EN CONFORMITÉ AVEC LES INSTRUCTIONS FOURNIES.

PINNACLE CLIMATE TECHNOLOGIES, INC. EXIGE UNE PREUVE RAISONNABLE DE LA DATE D'ACHAT CHEZ UN DÉTAILLANT OU UN DISTRIBUTEUR AGRÉÉ. IL FAUT DONC CONSERVER LE REÇU DE CAISSE, LA FACTURE OU LE CHÈQUE PAYÉ POUR L'ACHAT D'ORIGINE. CETTE GARANTIE LIMITÉE COUVRE UNIQUEMENT LA RÉPARATION OU LE REMPLACEMENT DES PIÈCES JUGÉES DÉFECTUEUSES DANS DES CONDITIONS D'UTILISATION ET D'ENTRETIEN NORMALES PENDANT LA PÉRIODE DE GARANTIE, CE QUE PINNACLE CLIMATE TECHNOLOGIES, INC. SE RÉSERVE LE DROIT DE DÉTERMINER À SA SEULE DISCRÉTION.

CETTE GARANTIE NE S'APPLIQUE PAS À DES PRODUITS ACHETÉS À DES FINS DE LOCATION.

CETTE GARANTIE LIMITÉE NE COUVRE PAS LE REMPLACEMENT DES COURROIES NI LE RÉGLAGE DE LEUR TENSION, NI AUCUNE DÉFAILLANCE OU DIFFICULTÉ D'UTILISATION RÉSULTANT D'UNE USURE NORMALE, D'UN ACCIDENT, D'UN USAGE ABUSIF OU INCORRECT, D'UNE MODIFICATION, D'UN USAGE IMPROPRE, D'UNE INSTALLATION INCORRECTE OU ENCORE D'UNE RÉPARATION OU D'UN ENTRETIEN INCORRECTS PAR L'UTILISATEUR OU UN TIERS. LE FAIT DE NÉGLIGER D'EFFECTUER L'ENTRETIEN NORMAL ET DE ROUTINE DE CE VENTILATEUR, LES DOMMAGES CAUSÉS LORS DE L'EXPÉDITION OU LIÉS À DES INSECTES, OISEAUX OU AUTRES ANIMAUX OU ENCORE À TOUT DOMMAGE RÉSULTANT DES CONDITIONS MÉTÉOROLOGIQUES NE SONT PAS COUVERTS PAR CETTE GARANTIE. EN OUTRE, CETTE GARANTIE LIMITÉE NE COUVRE PAS LES DOMMAGES AU FINI, COMME LES ÉGRATIGNURES, LES TRACES DE COUPS, LA DÉCOLORATION, LA ROUILLE OU D'AUTRES DOMMAGES RÉSULTANT DES CONDITIONS MÉTÉOROLOGIQUES, ET SURVENUS APRÈS L'ACHAT. TOUS LES FRAIS DE TRANSPORT POUR LE RETOUR DE PRODUITS OU DE PIÈCES ENDOMMAGÉS SONT À LA CHARGE DE L'ACHETEUR. SUR RÉCEPTION DE L'ARTICLE ENDOMMAGÉ, PINNACLE CLIMATE TECHNOLOGIES, INC. EXAMINERA L'ARTICLE EN QUESTION ET DÉTERMINERA S'IL EST DÉFECTUEUX.

PINNACLE CLIMATE TECHNOLOGIES, INC. RÉPARERA OU REMPLACERA ET RETOURNERA L'ARTICLE EN PORT PAYÉ. SI PINNACLE CLIMATE TECHNOLOGIES, INC. DÉTERMINE QUE L'ARTICLE EST DANS UN ÉTAT D'UTILISATION NORMALE, OU N'EST PAS DÉFECTUEUX, IL SERA RETOURNÉ EN PORT DÛ.

CETTE GARANTIE LIMITÉE REMPLACE À TOUTE AUTRE GARANTIE EXPRESSE. PINNACLE CLIMATE TECHNOLOGIES, INC. RENONCE À TOUTE GARANTIE DE PRODUITS ACHETÉS AUPRÈS DE VENDEURS AUTRES QUE DES DÉTAILLANTS OU DISTRIBUTEURS AGRÉÉS.

APRÈS L'EXPIRATION DE LA PÉRIODE DE UN (1) AN DE CETTE GARANTIE LIMITÉE, PINNACLE CLIMATE TECHNOLOGIES, INC. RENONCE À TOUTE GARANTIE TACITE INCLUANT, ENTRE AUTRES, TOUTE GARANTIE TACITE DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULIER. EN OUTRE, PINNACLE CLIMATE TECHNOLOGIES, INC. N'EST AUCUNEMENT RESPONSABLE ENVERS L'ACHETEUR NI ENVERS TOUT TIERS POUR UN QUELCONQUE DOMMAGE PARTICULIER, INDIRECT, PUNITIF, ACCESSOIRE OU FORTUIT. PINNACLE CLIMATE TECHNOLOGIES, INC. N'ASSUME AUCUNE RESPONSABILITÉ POUR UN QUELCONQUE DÉFAUT CAUSÉ PAR DES TIERS. CETTE GARANTIE LIMITÉE ACCORDE À L'ACHETEUR DES DROITS LÉGAUX PRÉCIS AUXQUELS PEUVENT S'AJOUTER D'AUTRES DROITS SUIVANT LE LIEU OÙ IL RÉSIDE. CERTAINES PROVINCES NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES SPÉCIAUX, ACCESSOIRES OU INDIRECTS NI UNE LIMITATION DE LA DURÉE D'UNE GARANTIE; LES LIMITATIONS CI-DESSUS POURRAIENT DONC NE PAS S'APPLIQUER À L'ACHETEUR.

PINNACLE CLIMATE TECHNOLOGIES, INC. N'AUTORISE AUCUNE PERSONNE NI ENTREPRISE À ASSUMER EN SON NOM UNE AUTRE OBLIGATION OU RESPONSABILITÉ QUELCONQUE LIÉE À LA VENTE, À L'INSTALLATION, À L'UTILISATION, À L'ENLÈVEMENT, AU RETOUR OU AU REMPLACEMENT DE SES APPAREILS ET AUCUNE REPRÉSENTATION DE CETTE NATURE NE LIE EN QUELQUE MANIÈRE QUE CE SOIT PINNACLE CLIMATE TECHNOLOGIES, INC.

TOUJOURS VEILLER À PRÉCISER LES NUMÉROS DE MODÉLE ET DE SÉRIE LORS DE TOUTERÉCLAMATION AUPRÈS DE PINNACLE CLIMATE TECHNOLOGIES, INC. UTILISER L'ESPACE PRÉVUCI-DESSOUS À CET EFFET POUR NOTER CES INFORMATIONS :

N° de modèle : ____

N° de série : ____

Date d'achat : ____
