Monitor XT15 - Haut-parleur DENON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur de monitoring, 2 voies, avec un woofer de 5,25 pouces et un tweeter de 1 pouce
Réponse en fréquence	50 Hz - 40 kHz
Impédance	8 Ohms
Puissance nominale	75 Watts
Utilisation	Idéal pour les studios d'enregistrement, le mixage et l'écoute critique
Connectivité	Entrées XLR et TRS pour une connexion professionnelle
Dimensions	30 cm x 20 cm x 25 cm
Poids	6 kg
Maintenance et réparation	Nettoyage régulier de la grille et vérification des connexions recommandés
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Monitor XT15 DENON

Comment connecter mon haut-parleur DENON Monitor XT15 à mon système audio ?

Pour connecter votre haut-parleur DENON Monitor XT15, utilisez des câbles audio de qualité pour relier les bornes de l'enceinte à votre amplificateur ou récepteur. Assurez-vous que les connexions sont sécurisées et respectez la polarité (positif et négatif).

Que faire si le son est faible ou absent ?

Vérifiez d'abord que le haut-parleur est bien connecté et que l'amplificateur est allumé. Assurez-vous également que le volume est réglé correctement et que les réglages d'égaliseur ne réduisent pas le niveau sonore.

Comment optimiser la qualité sonore de mon DENON Monitor XT15 ?

Pour une meilleure qualité sonore, placez les haut-parleurs à au moins 1 mètre des murs et dans un angle de 30 à 60 degrés par rapport à votre position d'écoute. Expérimentez avec la position des enceintes pour trouver le meilleur son dans votre espace.

Les haut-parleurs DENON Monitor XT15 sont-ils compatibles avec un système surround ?

Oui, les DENON Monitor XT15 peuvent être utilisés comme enceintes principales ou arrière dans un système surround. Assurez-vous de les coupler avec un amplificateur ou un récepteur compatible.

Comment nettoyer mes haut-parleurs DENON Monitor XT15 ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier des haut-parleurs. Évitez les produits chimiques agressifs ou les nettoyants à base de solvant qui pourraient endommager la finition.

Que faire si mon haut-parleur présente des distorsions ?

Vérifiez les connexions des câbles et assurez-vous qu'ils ne sont pas endommagés. Testez également avec une autre source audio pour déterminer si le problème vient de la source ou du haut-parleur lui-même.

Les haut-parleurs DENON Monitor XT15 nécessitent-ils un rodage ?

Oui, il est recommandé de roder vos haut-parleurs pendant environ 20 à 50 heures d'écoute à faible volume pour optimiser leur performance sonore.

Comment régler les pieds ou supports pour mes haut-parleurs DENON Monitor XT15 ?

Utilisez des supports robustes adaptés à la taille de vos haut-parleurs. Assurez-vous que les haut-parleurs sont à hauteur d'oreilles lorsque vous êtes assis pour une meilleure expérience d'écoute.

MODE D'EMPLOI Monitor XT15 DENON

Enceintes de bibliothèques compactes XT15

Enceintes de bibliothèques XT20

Enceinte centrale XT30

Enceinte centrale slim XT35

Enceinte colonne compacte XT60

Enceinte colonne XT70

Support pour enceinte satellite XT90

polk

English....3

Français....10

Español....17

Italiano....24

Deutsch 31

Nederland 38

Svenska 45

Polski 52

Русский 59

日本語 66

中文....73

Expect Great Sound

Profitez d'un son exceptionnel

Nous vous remercions d'avoir choisi les enceintes de la Série Monitor XT™ de Polk. Cette nouvelle gamme est audacieuse, élégante et est conçue pour offrir un rendement de qualité. Ces enceintes haute efficacité sont équipées de conducteurs et de tweeters de la technologie brevetée Dynamic Balance® de Polk pour des aïgus plus clairs et des fréquences moyennes plus réalistes. Les enceintes de la Série Monitor XT de Polk sont conçues pour offrir une qualité audio exceptionnelle et une apparence élégante. Grâce à leurs accents subtils, elles peuvent être installées dans tous les décors. Épurées et sobres, les enceintes de la Série Monitor XT de Polk incarnent la signification réelle de « Profitez d'un son exceptionnel ».

Ayant bâti une réputation d'« Experts en matière de fabrication d'enceintes » depuis plus de 45 ans, nous sommes fiers d'offrir un son exceptionnel et une construction de qualité supérieure grâce à de nombreuses innovations audio brevetées et primées. Selon le personnel de Polk, la fabrication de produits audio est bien plus qu'un travail, c'est une passion. Et si vous ne devez retenir qu'une seule chose, retenez ceci : nous vivons selon le principe le plus vrai de ce que l'industrie audio devrait offrir, un son exceptionnel à un prix abordable pour tous !

Assistance technique ou entretien

Si votre produit a été endommagé pendant l'expédition, veuillez contacter le revendeur agréé de Polk Audio auprès duquel vous l'avez acheté. Pour toute assistance technique, la FAQ et les modalités de réparation, rendez-vous sur le site http://polk.custhelp.com. Pour obtenir une liste complète des coordonnées, consultez le site https://www.polkaudio.com/contact-us. Les adresses électroniques et les numéros de téléphone du service d'assistance technique varient en fonction de la région dans laquelle vous avez acheté votre produit.

AVERTISSEMENT : Écoutez avec discernement

Les enceintes de Polk Audio sont capables de jouer à des niveaux de volume extrêmement élevés, ce qui peut causer des dommages auditifs graves ou permanents. Polk Audio décline toute responsabilité en cas de perte auditive, de blessure corporelle ou de dommages matériels résultant de l'utilisation abusive de ses produits. Gardez ces directives à l'esprit et faites toujours preuve de bon sens lorsque vous contrôlez le volume :

- Limitez l'exposition prolongée aux niveaux de volume dépassant 85 décibels (dB). Pour en savoir plus sur les niveaux de volume sans danger consultez les normes de l'OSHA (Occupational Health and Safety Administration) disponibles sur le site http://www.osha.gov/

Pour en savoir plus

www.quefairedemesdechets.fr

Élimination du produit

Certaines lois et/ou réglementations internationales, nationales et/ou locales peuvent s'appliquer à l'élimination de ce produit. Pour plus d'informations, veuillez contacter le détaillant auprès duquel vous avez acheté ce produit ou l'importateur/distributeur Polk dans votre pays. De plus amples informations sont également disponibles sur www.polkaudio.com ou en contactant Pols à l'adresse suivante : 5541 Fermi Court, Carlsbad, Califon 92008, États-Unis. Téléphone : 1-800-377-7655.

Ce symbole sur nos produits électriques ou leur emballage indique qu'il est interdit d'éliminer ce ou ces produits comme déchet domestique en Europe. Pour vous assurer que vous éliminez correctement le ou les produits, veuillez jeter le ou les produits conformément aux lois et réglementations locales en matière d'élimination des équipements électriques et électroniques. Ce faisant, vous contribuez à la préservation des ressources naturelles et à la promotion de la protection de l'environnement par le traitement et l'élimination des déchets électroniques.

Entretien et nettoyage

L'unique chose à prescrire en ce qui concerne l'entretien de vos enceintes est de les dépoussiérer de temps en temps. N'utilisez jamais de nettoyant abrasif ou à base de solvant ou de détergent agressif. Vous pouvez nettoyer les grilles à l'aide de la brosse d'un aspirateur.

Déclaration de conformité UE

Par la présente, Sound United, LLC déclare que notre produit est conforme aux directives de l'UE/CE :

• EMC : 2014/30/UE
• LVD : 2014/35/UE
• RoHS : 2011/65/UE et directive d'amendement (UE) 2015/863
- ErP : Réglementation CE 1275/2008 et sa directive cadre 2009/125/CE, y compris l'amendement 801/2013

Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante : https://www.definitivetechnology.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

Contact UE :

D&M Europe B.V.

Oude Stadsgracht 1

5611 DD Eindhoven

Déclaration de conformité UKCA

Par la présente, Sound United, LLC déclare que notre produit est conforme aux directives du Royaume-Uni:

• Réglementations 2016 sur les équipements électriques (sécurité)
• Réglementations 2016 sur la compatibilité électromagnétique
• Réglementations 2012 sur la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques
• Réglementations 2010 sur l'éco-conception pour les produits liés à l'énergie

Le texte complet de la déclaration de conformité UKCA est disponible à l'adresse Internet suivante : https://www.definitivetechnology.com/declarations-of-conformity.

Importateur pour le Royaume-Uni :

D&M Audiovisual Ltd

Ajout de pieds en caoutchouc à dos adhésifs

Pour maintenir vos enceintes Polk fermement en place et éviter d'endommager les planchers ou les meubles, il est judicieux de fixer les pieds en caoutchouc à dos adhésifs en bas de votre enceinte.

ENCEINTE CENTRALE Pieds en caoutchouc ENCEINTE BIBLIOTHÉQUE

Remarque :

• XT15/XT20/XT30/XT35 : Vous devez installer les pieds en caoutchouc avant d'utiliser le produit.
• XT60/XT70/XT90 : Les pieds en caoutchouc sont installés à l'avance.

Comment connecter votre système ?

Pour obtenir la meilleure qualité sonore, vous devez connecter votre enceinte correctement.

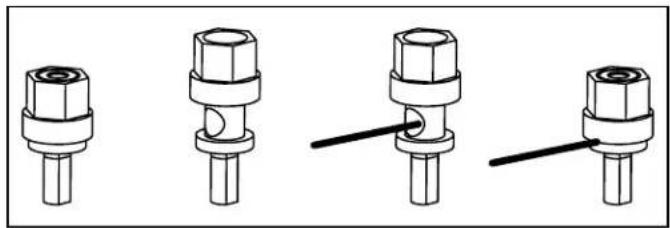

Comment utiliser les connecteurs de borne de liaison ?

Desserrez l'écrou hexagonal et insérez le fil de l'enceinte nu à travers l'orifice. Serrez l'écrou hexagonal pour établir la connexion.

Remarque : n'insérez pas la section isolée du fil dans l'orifice (la connexion ne sera pas établie).

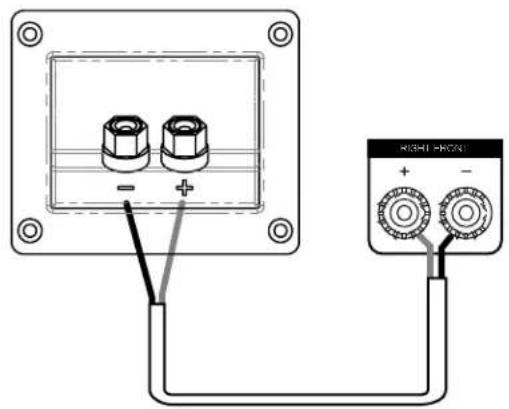

Branchement de base de l'enceinte

Assurez-vous que les connecteurs rouge (+) et noir (-) de votre amplificateur ou récepteur se connectent aux connecteurs rouge (+) et noir (-) de vos enceintes. Si le son de vos enceintes sonne « fin » avec peu de basses et peu ou pas d'image centrale, il est possible que l'un des fils de l'enceinte soit connecté à l'envers. Vérifiez toutes les connexions.

Mode du processeur pour enceinte centrale

Remarque : réglez l'enceinte centrale sur le mode « small » (petit) dans les paramètres de gestion de basses de votre récepteur.

Les menus « bass management » (gestion des basses) ou « speaker configuration » (configuration des enceintes) de la plupart des récepteurs surround offrent la possibilité de choisir entre le mode « normal » ou « wide » (large) pour le fonctionnement des enceintes centrales. Dans les processeurs numériques à canal discret, ces modes sont représentés par « small » (petit) et « large » (large). Le mode Normal (petit) filtre les fréquences basses de l'enceinte et les envoie plutôt aux enceintes avant gauches et droites ou à la sortie jack du caisson de graves (LFE). Le mode Large (grand) envoie un signal non filtré à large bande à l'enceinte centrale. Utilisez le mode Petit (normal) pour optimiser les performances et la fiabilité du canal central (et du canal surround).

polk

Positionnement de l'enceinte

Pour optimiser la qualité sonore de votre système d'enceintes, il est primordial de bien le positionner, qu'il s'agisse d'une enceinte satellite XT15, une enceinte centrale XT30 ou une enceinte à tour XT70. Observez les exemples suivants et reproduisez-les à l'aide des enceintes de la Série Monitor XT de Polk que vous avez achetées.

Remarque : Vos enceintes de la Série Monitor XT de Polk sont compatibles avec les configurations 2.0, 2.1, 3.1, 5.1, 7.1 et 9.1 (caisson de graves en option figurant dans les graphiques).

Écoute en surround 5.1

Vous pouvez utiliser les enceintes de la série Monitor XT comme enceintes surround arrière dans un système de home cinéma Polk Audio. La position idéale de l'enceinte surround arrière est sur un mur latéral, légèrement derrière et au-dessus de la position d'écoute.

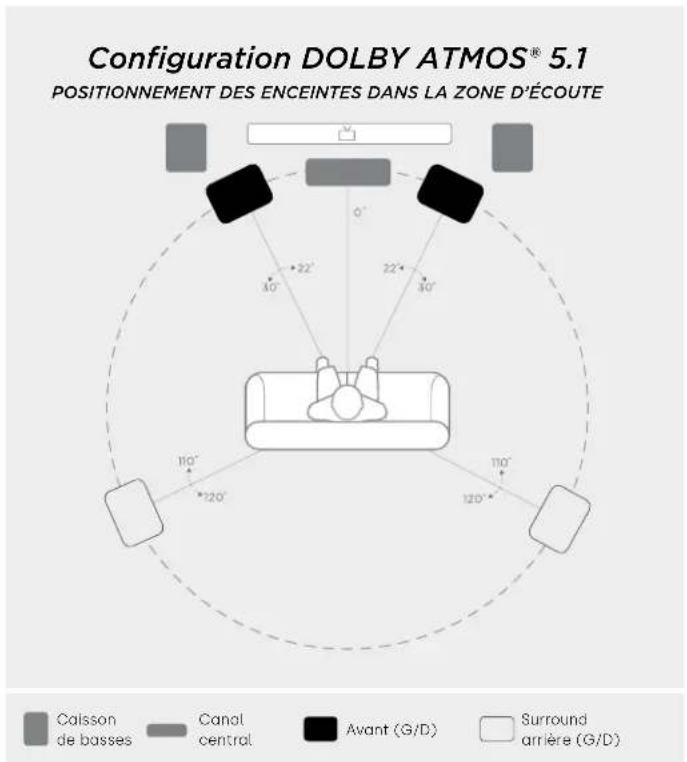

Configuration DOLBY ATMOS® 5.1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE Caisson de basses Canal central Avant (G/D) Surround arrière (G/D)

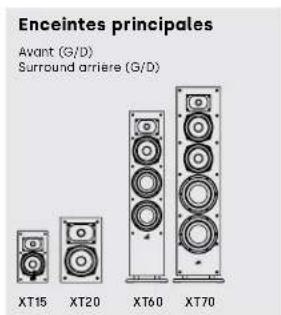

Enceintes principales Avant (G/D) Surround arriere (G/D) XT15 XT20 XT60 XT70

Écoute en système 3.1

Obtenez l'image stéréo la plus réaliste en plaçant les enceintes aussi éloignées que possible des auditeurs. Si l'organisation de la pièce exige que vous mettiez les enceintes plus loin, vous pouvez les incliner vers le milieu pour soutenir une image centrale plus fixe.

Écoute en surround 5.1 — Alternez les options

Essayez d'installer l'enceinte surround arrière à divers emplacements pour les enceintes de la Série Monitor XT de Polk. Si vous ne pouvez pas placer les enceintes surround arrière sur les murs latéraux, placez-les sur le mur arrière au-dessus de la position d'écoute.

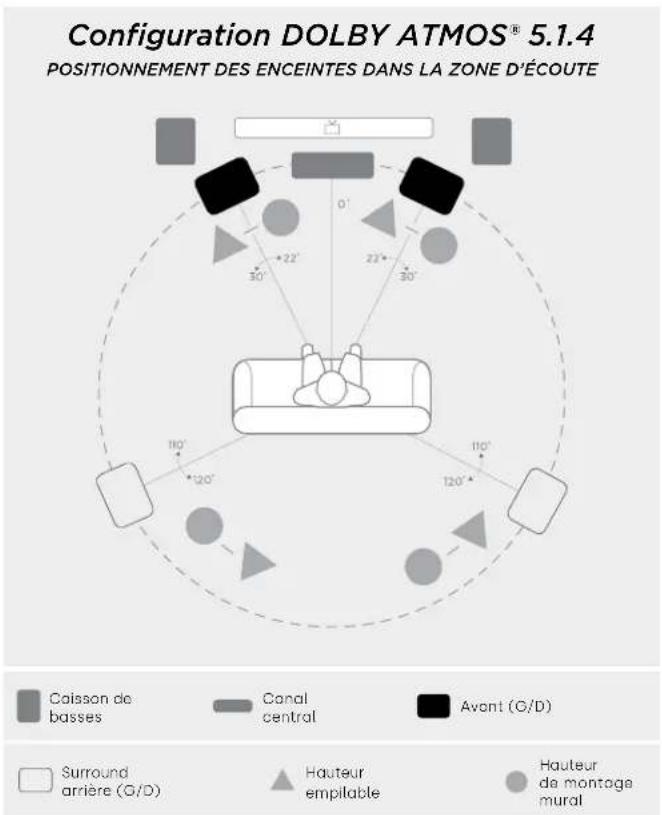

Configuration DOLBY ATMOS® 5.1.4 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCUTE Caisson de basses Canal central Avant (G/D) Surround arrière (G/D) Hauteur empilable Hauteur de montage mural

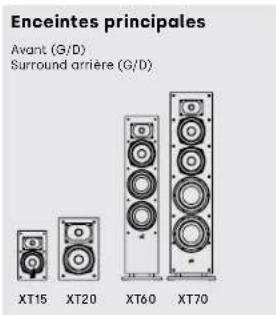

Enceintes principales Avant (G/D) Surround arrière (G/D) XT15 XT20 XT60 XT70

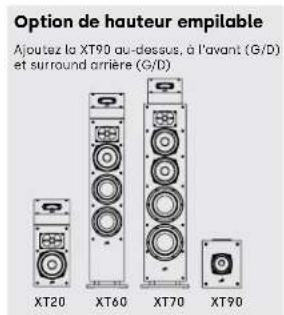

Option de hauteur empilable Ajoutez la XT90 au-dessus, à l'avant (G/D) et surround arrière (G/D) XT20 XT60 XT70 XT90

Écoute en Surround 7.1

Profitez d'un son surround plus profond grâce à quatre haut-parleurs surround arrière au lieu de deux.

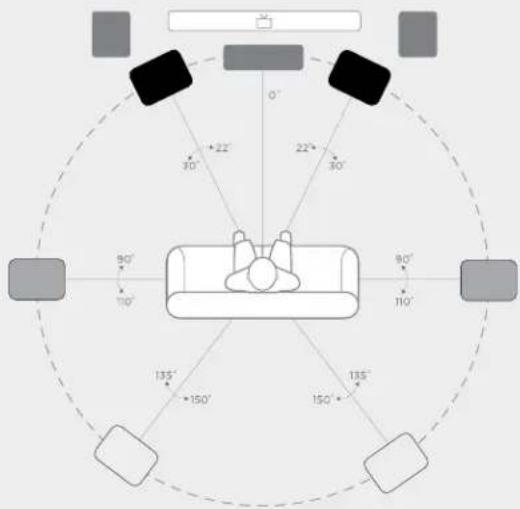

Configuration DOLBY ATMOS® 7.1
POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

0° 22° 30° 90° 110° 135° 150° 150° 135° 110° 90°

Coisson de

basses

Canal

central

Avant (G/D)

Surround

(G/D)

Surround

arrière (G/D)

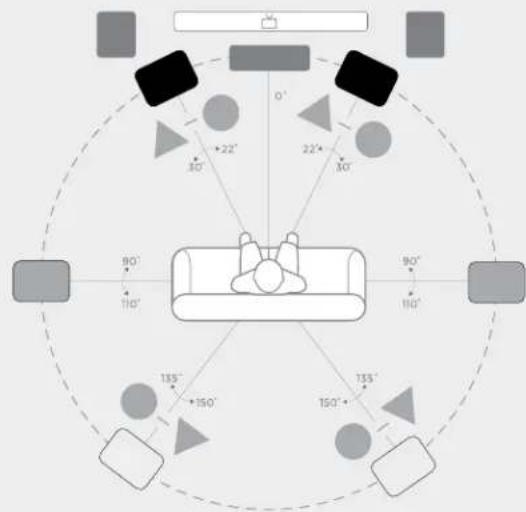

Configuration DOLBY ATMOS® 7.1.4
POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

90° 110° 135° +150° 150° 22° 30° 22° 30° 90° 110° 135° +150° 150°

Caisson de

basses

Canal

central

Avant (G/D)

Surround

(G/D)

Surround

arrière (G/D)

Hauteur

empilable

Hooted

de montage

mural

Enceintes principales

Avant (G/D)

Surround (G/D)

Surround arrière (G/D)

XT15

VTOO

XT60

XT70

PRINCIPALE

Enceintes principales

Avant (G/D)

Surround (G/D)

Surround arrière (G/D)

XT15

XT20

XT60

XT70

PRINCIPALE

Option de hauteur empilable

Ajoutez la XT90 au-dessus, à l'avant (G/D), Surround (G/D) et Surround orriere (G/D)

Enceinte bibliothèque de la Série Monitor XT Enceinte centrale de la Série Monitor XT

Spécifications XT15 XT20 XT30 XT35
Type d'enceinte	Support (paire)	Support (paire)	Enceinte centraie compacte	Canal central (G/C/D)
Tweeter	Dôme en térylène de 1 po Dôme en térylène de 1 po Dôme en térylène de 1 po Dôme en térylène de 1 po
Fréquences moyennes/basses moyennes
Woofers	Papier personnaliséde 51⁄4 po	Papier personnaliséde 61⁄4 po	Deux papiers personnalisésde 51⁄4 po	Quatre papierspersonnalisés de 3 po
Radiateurs passifs	s.o. s.o. s.o. s.o.
Réponse en fréquencecomplète	48 Hz-40 kHz 38 Hz-40 kHz 55 Hz-40 kHz		57 Hz-40 kHz
Réponse en fréquence(limite de - 3 dB)	73 Hz-26 kHz	57 Hz-26 kHz	77 Hz-26 kHz	84 Hz-26 kHz
Puissance d'amplificateurrecommandée	30-150 W	30-200 W	30-200 W	25-200 W
Compatibilité de sortieamplificateur	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω
Impédance nominale (ohms)	4.1Ω	4.3Ω	4.1Ω	4.2Ω
Sensibilité (2,83 V/1 m)	86 dB	87 dB	89 dB	87 dB
Fréquence croisée
Tweeter/fréquencesmoyennes	2 200 Hz	3 200 Hz	2 500 Hz	2 500Hz
Fréquences moyennes/basses moyennes
Dimensions et attributs de poids
Dimensions du produit(L x H x P)	6,50 x 10,6 x 7,18 po165,1 x 269,2 x 182,4 mm	7,50 x 18,0 x 10,99 po190,5 x 330,0 x 279,3 mm	19,9 x 6,50 x 8,13 po482,6 x 165,1 x 206 6 mm	24,4 x 4,15 x 5,55 po619,7 x 105,4 x 141,0 mm
Profondeur globale plusgrande (y compris la grille)
Poids du produit (l'unité)
Caissons
Type d'enceinte desfréquences moyennes
Type d'enceinte defréquences moyennesbasses/basses
Finitions disponibles	Noir mat	Noir mat	Noir mat	Noir mat
Pieds	Oui, fournis dans la boîte	Oui, fournis dans la boîte	Oui, fournis dans la boîte	Oui, fournis dans la boîte
Montage mural	Non Non Non	Oui
Bornes de liaison	Bornes de liaison à 5 voiesplaquées nickel	Bornes de liaison à 5 voiesplaquées nickel	Bornes de liaison à 5 voiesplaquées nickel	Bornes de liaison à 5 voiesplaquées nickel
Accessoires
Conçu pour l'enceinte XT90	s.o. Oui s.o. s.o.
Certifications (non-liées à la sécurité et à la réglementation)
Certifié haute résolution	Oui Oui Oui	Oui

*Sujet à modification sans préavis.

Enceinte bibliothèque de la Série Monitor XT

Enceinte centrale de la Série Monitor XT

Spécifications XT60 XT70 XT90

Type d'enceinte	Enceinte colonne Enceinte colonne Module de hauteur (paire)
Tweeter	Dôme en térylène de 1 po Dôme en térylène de 1 po s.o.
Fréquences moyennes/basses moyennes
Woofers	Papier personnalisé de 612 po Deux papiers personnalisés de 612 po Papier personnalisé de 4 po
Radiateurs passifs	Deux radiateurs passifs de 612 po Deux radiateurs passifs de 8 po s.o.
Réponse en fréquence complète	38 Hz-40 kHz 35 Hz-40 kHz 94 Hz-22 kHz
Réponse en fréquence(limite de - 3 dB)	43 Hz-26 kHz	41 Hz-26 kHz 164 Hz-17 kHz
Puissance d'amplificateur recommandée	25-200 W	25-200 W	30-100 W
Compatibilité de sortie amplificateur	4 / 8	4 / 8	4 / 8
Impédance nominale	4,4Ω	4,0Ω	4,3Ω
Sensibilité (2,83 V/1 m)	86 dB	89 dB	89 dB
Fréquence croisée
Tweeter/fréquences moyennes	2 200 Hz	2 700 Hz	2 700 Hz
Fréquences moyennes/basses moyennes
Dimensions et attributs de poids
Dimensions du produit(L x H x P)	7,50 x 36,4 x 9,09 po190,5 x 925,0 x 230,8 mm	9,25 x 40,4 x 12,5 po235 x 1 026,6 x 317,9 mm	7,50 x 5,64 x 8,38 po190,5 x 143,2 x 212,9 mm
Profondeur globale plus grande (y compris la grille)
Poids du produit (l'unité)
Caissons
Type d'enceinte des fréquences moyennes
Type d'enceinte de fréquences moyennes basses/basses
Finitions disponibles	Noir mat	Noir mat	Noir mat
Pieds	Tampons en caoutchouc	Tampons en caoutchouc	Tampons en caoutchouc
Montage mural?	Non	Non	Oui
Bornes de liaison	Bornes de liaison à 5 voies plaquées nickel	Bornes de liaison à 5 voies plaquées nickel	Bornes de liaison à 5 voies plaquées nickel
Accessoires
Conçu pour l'enceinte XT90?	Oui	Oui	Non
Certifications (non-liées à la sécurité et à la réglementation)
Certifié haute résolution	Oui	Oui	Non

*Sujet à modification sans préavis.

Garantie limitée de 5 ans

Polk Audio, LLC (ci-après « Polk » ou « Polk Audio ») fournit la présente garantie limitée uniquement à l'acheteur initial. Toutefois, la présente Garantie prendra automatiquement fin avant la date d'expiration si l'acheteur initial vend ou transfère le Produit à tout tiers.

Polk Audio, Inc. garantit uniquement à l'acheteur initial que l'enceinte ou les enceintes, le ou les composants croisés passifs et le boîtier (le « Produit ») seront exempts de défauts matériels et de fabrication pendant une période de cinq (5) ans à compter de la date d'achat initial au détail auprès d'un revendeur agréé Polk Audio.

Pour permettre à Polk d'offrir le meilleur service de garantie dans la mesure du possible, veuillez enregistrer votre nouveau produit en ligne à l'adresse :www.polkaudio.com/ ou appelez le service client de Polk au 800-377-7655 aux États-Unis et au Canada dans les dix (10) jours suivant la date de l'achat initial. Assurez-vous de conserver le reçu de votre achat initial.

Les Produits défectueux doivent être expédiés accompagnés d'une preuve d'achat dans un envoi prépayé et assuré au revendeur agréé Polk auprès duquel vous avez acheté le Produit, ou à l'usine située à l'adresse 5541 Fermi Court ; Carlsbad, Californie 92008, États-Unis. Les Produits doivent être expédiés dans le conteneur d'expédition d'origine ou son équivalent ; dans tous les cas, le risque de perte ou de dommage pendant le transport est à votre charge. Si, après examen à l'usine ou chez le revendeur agréé Polk, il est déterminé que l'appareil présentait un défaut de matériau ou de fabrication à tout moment pendant la période de garantie, Polk ou le revendeur agréé Polk réparer a ou remplacera, à sa discrétion, ce produit sans frais supplémentaires, sauf dans les cas indiqués ci-dessous. Toutes les pièces et produits remplacés deviennent la propriété de Polk. Les produits remplacés ou réparés dans le cadre de cette garantie vous seront retournés dans un délai raisonnable, et le fret prépayé.

Cette garantie n'inclut pas le service ou les pièces pour réparer les dommages causés par un accident, un désastre, une mauvaise utilisation, un abus, une négligence, un emballage ou des procédures d'expédition inadéquats, une utilisation commerciale, une tension d'entrée supérieure au maximum nominal de l'appareil, une apparence cosmétique du coffret non directement attribuable à un défaut de matériaux ou de fabrication, ou un service, une réparation ou une modification du produit qui n'a pas été autorisé ou approuvé par Polk. Cette garantie prendra fin si le produit a été acheté auprès d'un revendeur non agréé ou si le numéro de série du produit a été retiré, altéré ou détourné.

Cette garantie remplace toutes les autres garanties explicites. Si ce Produit est défectueux dans ses matériaux ou sa fabrication comme indiqué ci-dessus, votre seul recours sera la réparation ou le remplacement comme indiqué ci-dessus. Vous ne pourrez en aucun cas tenir Polk Audio responsable des dommages accessoires ou consécutifs découlant de l'utilisation ou de l'incapacité d'utiliser le Produit, même si Polk Audio ou un distributeur agréé Polk Audio a été informé de la possibilité de tels dommages, ou de toute réclamation par une autre partie. Certains États ne permettent pas l'exclusion ou la limitation des dommages consécutifs, de sorte que la limitation et l'exclusion ci-dessus ne s'appliquent pas à vous.

Toutes les garanties implicites sur ce Produit sont limitées à la durée de cette Garantie explicite. Certains États ne permettent pas de limiter la durée d'une Garantie implicite, de sorte que les limitations ci-dessus ne s'appliquent pas à vous. Cette Garantie vous donne des droits légaux spécifiques, et vous pouvez également avoir d'autres droits qui varient d'un État à l'autre.

La présente Garantie s'applique uniquement aux Produits achetés au Canada et aux États-Unis d'Amérique, à ses possessions, aux forces armées des États-Unis et de l'OTAN. Veuillez consulter le guide de garantie spécifique aux produits Polk achetés dans des pays ou territoires non mentionnés dans le présent document.
