MANUAL DE USUARIO Monitor XT15 DENON

Gracias por elegir los altavoces Polk Monitor XT™. Esta nueva línea es atrevida, elegante y de calidad, diseñada para un óptimo rendimiento. Estos altavoces de alta eficiencia cuentan con los controladores y altavoces de agudos Dynamic Balance® patentados de Polk, que ofrecen agudos más claros y un rango medio más realista. Los altavoces Polk Monitor XT están diseñados para producir un sonido excelente y tener un aspecto estupendo; con sus sutiles acentos, este producto puede con cualquier decoración. Puros y sencillos, los altavoces Polk Monitor XT son la verdadera definición de "Expect Great Sound".

Habiendo construido nuestra reputación como "Los especialistas en altavoces" durante más de 45 años, nos enorgullecemos de nuestra calidad superior de sonido y construcción, que presenta muchas innovaciones de audio patentadas y galardonadas. Para el equipo de Polk, desarrollar productos de audio no es solo un trabajo, es una pasión. Y simplemente recuerde esto: Vivimos siguiendo el principio más auténtico de lo que el sonido debería ofrecer: un sonido excelente a un precio asequible para todos.

Asistencia o servicio técnico

Si su producto se ha dañado durante el envío, póngase en contacto con el minorista autorizado de Polk Audio donde compró el producto. Para obtener asistencia técnica, preguntas frecuentes e Información sobre reparaciones, visite http://polk.custhelp.com. Para obtener una lista completa de la información de contacto, visite https://www.polkaudio.com/contact-us. Las direcciones de correo electrónico y los números de teléfono de asistencia técnica varían según la región donde compró su producto.

ADVERTENCIA: Escuche atentamente

Los altavoces Polk Audio son capaces de reproducir a niveles de volumen extremadamente altos, lo que podría causar daños auditivos graves o permanentes. Polk Audio no acepta responsabilidad alguna por pérdida auditiva, lesiones corporales o daños a la propiedad resultantes del uso indebido de sus productos. Tenga en cuenta estas pautas y utilice siempre el buen juicio al controlar el volumen:

- Limite la exposición prolongada a niveles de volumen que superan 85 decibelios (Db). Para obtener más información sobre los niveles de volumen seguros, consulte las directrices de la Administración de Salud y Seguridad Ocupacional (Occupational Health and Safety Administration, OSHA) en http://www.osha.gov/.

Pour en savoir plus

www.quefairedemesdechets.fr

Eliminación de productos

Determinadas leyes internacionales, nacionales y/o locales y/o de este producto se pueden aplicar con respecto a la eliminación de este producto. Para obtener más información, pángase en contacto con el minorista donde adquirió este producto o el importador/distribuido Polk en su país. También dispone de más información en polkaudio.com o poniéndose en contacto con Polk Audio Fermi Court, Carlsbad, California, 92008, EE. UU. Teléfono 377-7655.

Este símbolo en nuestros productos eléctricos o en sus embalajes indica que está prohibido en Europa desechar este producto como residuo doméstica. Para asegurarse de desechar los productos correctamente, deséchelo de conformidad con la legislación y normativa local sobre la eliminación de equipos eléctricos y electrónicos. Al hacerlo, contribuye a la retención de recursos naturales y a la protección medioambiental mediante el tratamiento y la eliminación de residuos electrónicos.

Cuidado y limpieza

El único mantenimiento que debería hacer a sus altavoces es quitarles el polvo de vez en cuando. No aplique limpiadores abrasivos o a base de disolvente ni ningún detergente agresivo. Puede limpiar las rejillas con el accesorio de cepillo de una aspiradora.

Declaración de conformidad de la UE

Por el presente, Sound United, LLC declara que nuestro producto cumple con las siguientes directivas de la UE/CE:

• EMC:2014/30/EU
• LVD:2014/35/EU
• RoHS: 2011/65/UE, y directiva de enmienda (UE) 2015/863
- ErP: Reglamento de la CE 1275/2008 y su directiva de trabajo sobre estructuras 2009/125/CE, incluida la enmienda 801/2013

El texto completo de la declaración UE de conformidad está disponible en la siguiente dirección de In-ternet: https://www.definitivetechnology.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

Contacto en la UE:

D&M Europe B.V.

Oude Stadsgracht 1

5611 DD Eindhoven

Declaración de conformidad de la UKCA

Por el presente, Sound United, LLC declara que nuestro producto cumple con las siguientes regulaciones del Reino Unido:

• Regulaciones de equipos eléctricos (seguridad) de 2016
• Regulaciones de compatibilidad electromagnética de 2016
• La restricción del uso de ciertas sustancias peligrosas en las regulaciones sobre aparatos eléctricos y electrónicos de 2012
• Diseño ecológico para las regulaciones sobre productos relacionados con la energía de 2010

El texto completo de la declaración de conformidad de UKCA está disponible en la siguiente dirección de Internet: https://www.definitivetechnology.com/declarations-of-conformity.

Importador del Reino Unido:

D&M Audiovisual Ltd

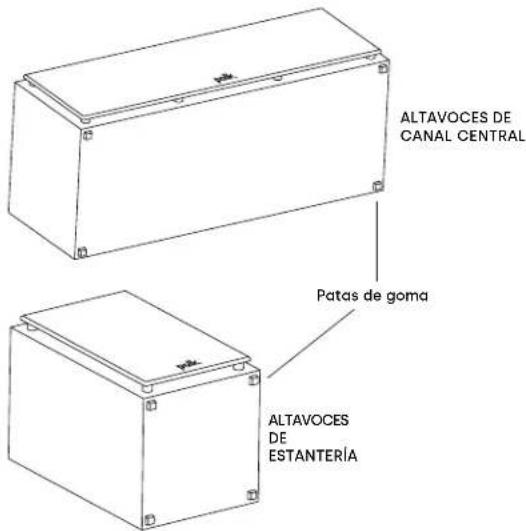

Añadir las patas de goma con respaldo adhesivo

Para mantener los altavoces Polk en su lugar y evitar daños en suelos o muebles, es una idea inteligente fijar las patas de goma con adhesivo incluidas en la parte inferior del altavoz.

ALTAVOCES DE CANAL CENTRAL Patas de goma ALTAVOCES DE ESTANTERÍA

Nota:

• XT15 / XT20 / XT30 / XT35: Debe instalar las patas de goma antes de utilizar el producto
• XT60 / XT70 / XT90: Las patas de goma vienen preinstaladas.

Cómo conectar su sistema

Para obtener la mejor calidad de sonido, es importante conectar correctamente los altavoces.

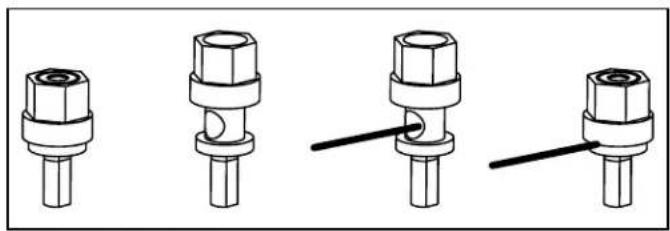

Cómo utilizar conectores de poste de unión

Afloje la tuerca hexagonal e inserte el cable del altavoz desnudo a través del orificio. Apriete la tuerca hexagonal hacia abajo para realizar la conexión.

Nota: No inserte la sección aislada del cable en el orificio (no obtendrá una conexión).

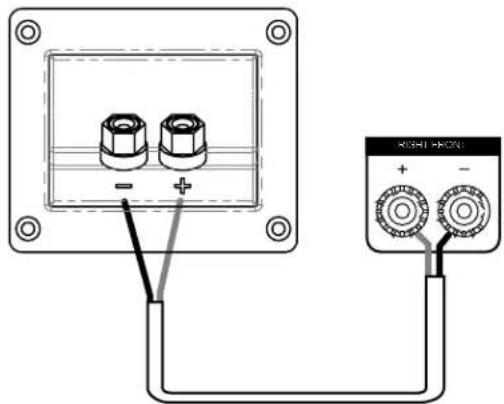

Conexión básica del altavoz

Asegúrese de que los conectores rojo (+) y negro (-) del amplificador o receptor se conectan a los conectores rojo (+) y negro (-) de los altavoces. Si los altavoces suenan "finos" con pequeños bajos y poca o ninguna imagen central, lo más probable es que uno de los cables del altavoz esté conectado al revés. Compruebe todas las conexiones.

Modo de procesador para altavoz de canal central

Nota: Sitúe el altavoz del canal central en "pequeño" en la configuración de gestión de graves del receptor.

Los menús de "gestión de graves" o "configuración de altavoces" de la mayoría de los receptores envolventes ofrecen la opción de modos "normal" o "ancho" para el funcionamiento del canal central. En los procesadores digitales de canal discreto, estos modos se denominan "pequeños" y "grandes". El modo normal (pequeño) filtra las frecuencias de graves desde el altavoz del canal central y las envía en su lugar a los altavoces principales delanteros izquierdo y derecho o a la toma de salida del subwoofer (LFE). El modo Amplio (grande) envía una señal de rango completo sin filtrar al altavoz del canal central. Utilice el modo Pequeño (normal) para obtener un óptimo rendimiento y fiabilidad del canal central (y envolvente).

Polk Monitor XT

MANUAL DEL PROPIETARIO

Posicionamiento del altavoz

Para maximizar la calidad de sonido de su sistema de altavoces, tanto si ha adquirido altavoces de estantería XT15, un altavoz de canal central XT30 o altavoces de torre XT70, la colocación correcta lo es todo. Eche un vistazo a los siguientes ejemplos y pruebe con los altavoces Polk Monitor Serie XT que ha adquirido.

Nota: Los altavoces de la serie Polk Monitor XT son compatibles con las configuraciones 2.0, 2.1, 3.1, 5.1, 7.1 y 9.1 (en los gráficos se muestra el altavoz de graves opcional).

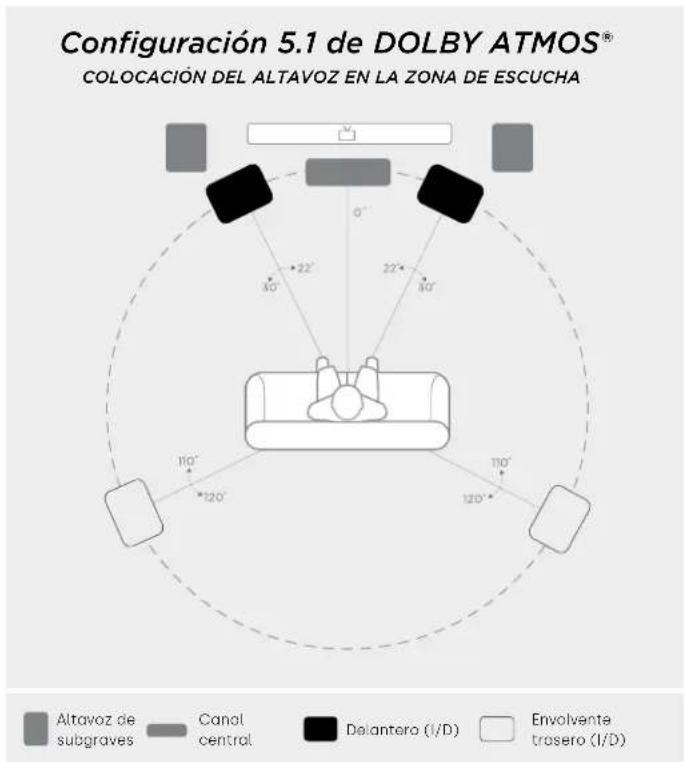

Escuchar con sonido envolvente 5.1

Puede utilizar los altavoces de la serie Monitor XT como altavoces envolventes traseros en un sistema de sonido de cine en casa Polk Audio. La colocación ideal del altavoz envolvente del canal trasero está en una pared lateral, ligeramente detrás y por encima de la posición de escucha.

Configuración 5.1 de DOLBY ATMOS® COLOCACIÓN DEL ALTAVOZ EN LA ZONA DE ESCUCHA Altavoz de subgraves Canal central Delantero (I/D) Envolvente trasero (I/D)

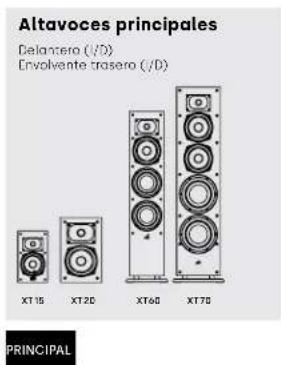

Altavoces principales Delancero (/D) Envolvente trasero (/D) XT16 XT20 XT60 XT70 PRINCIPAL

Consiga la imagen estéreo más realista colocando los altavoces tan separados como los oyentes estén sentados de ellos. Si las condiciones de la sala requieren colocar los altavoces a mayor distancia, puede optar por inclinarlos hacia el centro para obtener una imagen central más sólida.

Cómo escuchar en 5.1 Surround: opción alternativa

Colocación alternativa de altavoces envolventes de canal trasero para altavoces de la serie Polk Monitor XT. Si no puede colocar los altavoces envolventes traseros en las paredes laterales, colóquelos en la pared trasera por encima de la posición de escucha.

Configuración 5.1.4 de DOLBY ATMOS® COLOCACIÓN DEL ALTAVOZ EN LA ZONA DE ESCUCHA Altavoz de subgraves Canal central Delantero (I/D) Envolvente trasero (I/D) Altura apilable Altura de montaje en pared

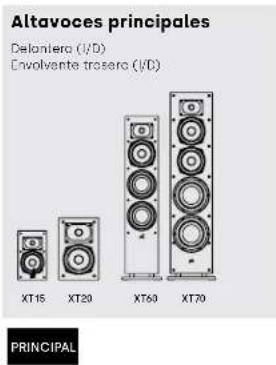

Altavoces principales Deloniero (I/D) Envolvente trosero (I/D) XT15 XT20 XT60 XT70 PRINCIPAL

Opción de altura apilable

Añada XT90 en la parte superior de la parte delantera (I/D) y envolvente trasero (I/D)

ALTURA APILABLE

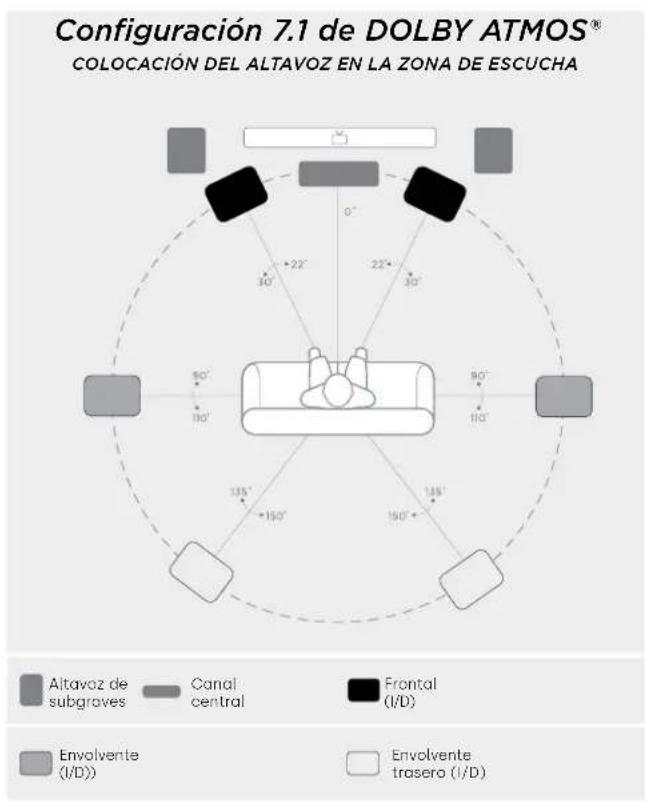

Escuchar con sonido envolvente 7.1

Disfrute de una mayor profundidad de sonido envolvente con cuatro altavoces envolventes traseros en lugar de dos.

Altavoces principales
Frontal (I/D) Envolvente (I/D) Envolvente trasero (/D)

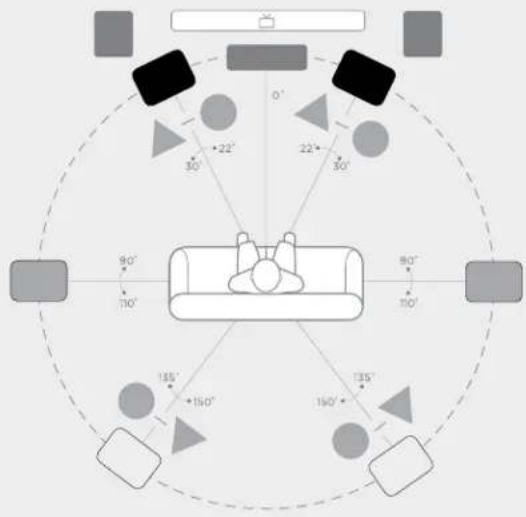

Configuración 7.1.4 de DOLBY ATMOS®
COLOCACIÓN DEL ALTAVOZ EN LA ZONA DE ESCUCHA

0° 22° 30° 90° 110° 80° 110° 135° 150° 150°

Altavoz de subgraves

Canal central

Frontal (I/D)

Envolvente (I/D)

Envolvente trosero (I/D)

Altura apilable

Altura de montaje en pared

Altavoces principales
Frontol (I/D) Envolvente (I/D) Envolvente Itrasero (I/D)

Opción de altura apilable
Añada XT90 en la parte superior de la parte delantero (I/D), sonido envolvente (ID/D) y sonido envolvente trasero (I/D)

Altavoces de estantería Monitor XT Altavoces de canal central Monitor XT

Especificaciones XT15 XT20 XT30 XT35
Tipo de altavoz	Soporte de montaje (par)	Soporte de montaje (par)	Canal central compacto	Canal central (I/C/D)
Tweeter	Cúpula de Terylene de 1" Cúpula de Terylene de 1" Cúpula de Terylene de 1"
Gama media/bajo medio
Woofers	Papel personalizado de 5%*	Papel personalizado de 6%*	Dos papeles personalizados de 5%*	Cuatro papeles personalizado de 3"
Radiadores pasivos	N/D N/D N/D	N/D
Respuesta de frecuencia general	48 Hz-40 kHz	38 Hz-40 kHz	55 Hz-40 kHz	57 Hz-40 kHz
Respuesta de frecuencia (límites de -3 dB)	73Hz-26 kHz	57 Hz-26 kHz	77 Hz-26 kHz	84 Hz-26 kHz
Potencia del amplificador recomendada	30-150 W	30-200 W	30-200 W	25-200 W
Compatibilidad de salida del amplificador	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω
Impedancia mínima (ohmios)	4.1Ω	4.3Ω	4.1Ω	4.2Ω
Sensibilidad (2,83 V/1 m)	86dB	87 dB	89 dB	87 dB
Frecuencia de cruce
Tweeter/gama media	2200 Hz	3200 Hz	2500 Hz	2500 Hz
Gama media/bajo medio
Dimensiones y atributos de peso
Dimensiones del producto (An. x Al. x Pr.)	6,50 x 10,6 x 7,18 pulg165,1 x 269,2 x 182,4 mm	7,50 x 18,0 x 10,99 pulg.190,5 x 330,0 x 279,3 mm	19,9 x 6,50 x 8,13 pulg482,6 x 165,1 x 206,6 mm	24,4 x 4,15 x 5,55 pulg619,7 x 105,4 x 141,0 mm
Mayor profundidad general (incluida la rejilla)
Peso del producto (cada uno)
Armarios
Tipo de caja de rango medio
Tipo de caja de bajo medio/altavoz de graves
Acabados disponibles	Negro mate	Negro mate	Negro mate	Negro mate
Patas	Si, se suministra en caja	Si, se suministra en caja	Si, se suministra en caja	Si, se suministra en caja
¿Montaje en pared?	No	No	No	Si
Entradas de unión	Postes de unión de 5 vías niquelados	Postes de unión de 5 vías niquelados	Postes de unión de 5 vías niquelados	Postes de unión de 5 vías niquelados
Accesorios
Diseñado para altavoz XT90	N/D	Si	N/D	N/D
Certificaciones (no de seguridad y normativa)
Certificado para alta resolución	Si	Si	Si	Si

**Sujeto a cambios sin previo aviso.

	Altavoces de suelo Monitor XT		Altavoz del módulo de altura Monitor XT
Especificaciones XT60 XT70 XT90
Tipo de altavoz	Altavoces de suelo Altavoces de suelo Altura del módulo (par)
Tweeter	Cúpula de Terylene de 1" Cúpula de Terylene de 1" N/D
Gama media/bajo medio
Woofers	Papel personalizzato de 61⁄2" Dos papeles personalizados de 61⁄2" Papel personalizzato de 4"
Radiadores pasivos	Dos PR de 61⁄2" Dos PR de 8" N/D
Respuesta de frecuencia general	38 Hz-40 kHz 35 Hz-40 kHz 94 Hz-22 kHz
Respuesta de frecuencia (límites de -3 dB)	43 Hz-26 kHz 41 Hz-26 kHz	164 Hz-17 kHz
Potencia del amplificador recomendada	25-200 W	25-200 W	30-100 W
Compatibiliidad de salute del amplificador	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω
Impedancia minima	4.4Ω	4.0Ω	4.3Ω
Sensibiliidad (2,83 V/1 m)	86 dB	89 dB	89 dB
Frecuencia de cruce
Tweeter/gama media	2200 Hz 2700 Hz	2700 Hz
Gama media/bajo medio
Dimensiones y atributos de peso
Dimensiones del producto (An. x Al. x Pr.)	7,50 x 36,4 x 9,09 pulg190,5 x 925,0 x 230,8 mm	9,25 x 40,4 x 12,5 pulg235 x 1026,6 x 317,9 mm	7,50 x 5,64 x 8,38 pulg190,5 x 143,2 x 212,9 mm
Mayor profundidad general (incluida la rejilla)
Peso del producto (cada uno)
Armarios
Tipo de caja de rango medio
Acabados disponibles
Acabados disponibles	Negro mate	Negro mate	Negro mate
Patas	Almohadillas de goma	Almohadillas de goma	Almohadillas de goma
¿Montaje en pared?	No	No	SI
Entradas de unión	Postes de unión de 5 vías niquelados	Postes de unión de 5 vías niquelados	Postes de unión de 5 vías niquelados
Accesorios
Diseñado para altavoz XT90	Si	Si	N/D
Certificaciones (no de seguidad y normativa)
Certificado para alta resolución	Si	Si	No

*Sujeto a cambios sin previo aviso.

Garantía limitada de 5 años

Polk Audio, LLC (en adelante, "Polk" o "Polk Audio") proporciona esta garantía limitada únicamente al comprador minorista original. Esta garantía vencerá automáticamente antes del vencimiento establecido si el comprador minorista original vende o transfiere el Producto a cualquier otra parte.

Polk Audio garantiza únicamente al comprador original que el(los) altavoz(es), los componentes de cruce pasivo y la carcasa (el "Producto") no tendrán defectos en materiales y mano de obra durante un período de cinco (5) años a partir de la fecha de compra original al por menor de un Distribuidor autorizado de Polk Audio.

Para permitir que Polk ofrezca el mejor servicio de garantía posible, registre su nuevo Producto en línea en: www.polkaudio.com/ o llame al servicio de atención al cliente de Polk al 800-377-7655 en EE. UU. y Canadá en un plazo diez (10) días posteriores a la fecha de compra original. Asegúrese de conservar su recibo de compra original.

Los Productos defectuosos deben enviarse, junto con el comprobante de compra, prepagados y asegurados al Distribuidor autorizado de Polk al que le compró el Producto o a fábrica, a la dirección 5541 Fermi Court; Carlsbad, CA 92008. Los Productos deben enviarse en el contenedor de envío original o su equivalente; en cualquier caso, el riesgo de pérdida o daño durante el transporte correrá a cargo de usted. Si tras un examen en la fábrica o en el Distribuidor autorizado de Polk se determina que la unidad tenía defectos de materiales o mano de obra en cualquier momento durante este periodo de garantía, Polk o el Distribuidor autorizado de Polk, a su criterio, reparará o reemplazará este Producto sin cargo adicional, excepto conforme se establece a continuación. Todas las piezas y Productos reemplazados son propiedad de Polk. Los Productos reemplazados o reparados de acuerdo con esta garantía le serán devueltos, dentro de un tiempo razonable, con flete prepagado.

Esta garantía no incluye servicio o piezas para reparar daños causados por accidente, desastre, mal uso, abuso, negligencia, procedimientos de embalaje o envío inadecuados, uso comercial, entradas de voltaje que exceden el máximo nominal de la unidad, apariencia cosmética de los armarios no directamente atribuible a defectos de materiales o mano de obra, o servicio, reparación o modificación del Producto que no hayan sido autorizados o aprobados por Polk. Esta garantía vencerá si el producto se ha adquirido de un distribuidor no autorizado o si algún número de serie del Producto ha sido eliminado, manipulado o deteriorado.

Esta garantía sustituye todas las demás garantías expresadas. Si este Producto tiene defectos de materiales o mano de obra según lo garantizado anteriormente, su único recurso será la reparación o el reemplazo según lo dispuesto anteriormente. En ningún caso Polk será responsable ante usted por cualquier daño incidental o consecuente que surja del uso o la imposibilidad de usar el Producto, incluso si Polk o un Distribuidor autorizado de Polk han sido advertidos de la posibilidad de dichos daños, o por cualquier reclamo de cualquier otra parte. Algunos estados no permiten la exclusión o limitación de daños consecuentes, por lo que la limitación y exclusión anteriores puede que no sean aplicables a usted.

Todas las garantías implícitas de este Producto están limitadas a la duración de esta garantía expresa. Algunos estados no permiten limitar la duración de una garantía implícita, por lo que las limitaciones anteriores pueden no ser aplicables a usted. Esta garantía le otorga derechos legales específicos y también puede tener otros derechos que varían de un estado a otro.

Esta garantía se aplica únicamente a los Productos adquiridos en Canadá, los Estados Unidos de América, sus posesiones y las centrales de cambio de las fuerzas armadas de los EE. UU. y la OTAN. Consulte la guía de garantía específica para los Productos Polk adquiridos en países o territorios no mencionados en este documento.
