Tipo di prodotto	Diffusore da scaffale (coppia)
Marca	Denon
Modello	Monitor XT15
Tweeter	Dome in PET da 1 pollice (25,4 mm)
Woofer	Carta personalizzata da 5¼ pollici (133 mm)
Risposta in frequenza completa	48 Hz - 40 kHz
Risposta in frequenza (-3 dB)	73 Hz - 26 kHz
Sensibilità (2,83 V/1 m)	86 dB
Impedenza nominale	4,1 Ω
Potenza amplificatore consigliata	30 - 150 W
Frequenza di crossover	2 200 Hz
Dimensioni (L x A x P)	165,1 x 269,2 x 182,4 mm
Peso (unità)	Circa 4,5 kg
Finiture disponibili	Nero opaco
Piedini	Cuscinetti adesivi in gomma inclusi
Montaggio a parete	No
Morsetti di collegamento	Morsetti a 5 vie nichelati
Certificazione alta risoluzione	Sì
Garanzia	Garanzia limitata di 5 anni (acquirente iniziale)
Manutenzione e pulizia	Spolverare con un panno morbido; non utilizzare prodotti abrasivi o solventi
Sicurezza	Ascoltare a volume moderato per evitare danni all'udito; non esporre all'umidità

Domande frequenti - Monitor XT15 DENON

Come collegare il diffusore Denon Monitor XT15 a un amplificatore?

Allentare il dado esagonale del morsetto di collegamento, inserire il filo spellato nel foro, quindi serrare il dado. Fare attenzione a rispettare la polarità: collegare il filo rosso al morsetto rosso (+) e il filo nero al morsetto nero (-).Non inserire la parte isolata del filo, altrimenti la connessione non verrà stabilita.

Qual è il posizionamento ideale dei diffusori Monitor XT15?

Posizionare i diffusori anteriori all'altezza delle orecchie e alla stessa distanza dalla posizione di ascolto. Per un sistema surround 5.1, installare i diffusori surround sulle pareti laterali, leggermente dietro e sopra la posizione di ascolto. Evitare di posizionarli negli angoli per non esagerare i bassi.

Come pulire i diffusori Denon Monitor XT15?

Spolverare regolarmente con un panno morbido e asciutto. Per le griglie, utilizzare la spazzola di un aspirapolvere. Non utilizzare mai detergenti abrasivi, solventi o detersivi aggressivi che potrebbero danneggiare la finitura.

Qual è la potenza di amplificazione consigliata per i Monitor XT15?

La potenza dell'amplificatore consigliata è di da 30 a 150 watt per canale. Fare attenzione a non superare questo limite per evitare di danneggiare i diffusori.

I diffusori Monitor XT15 sono compatibili con i sistemi Dolby Atmos?

Sì, possono essere utilizzati come diffusori anteriori o surround in una configurazione Dolby Atmos. Per effetti di altezza, è possibile aggiungere il modulo XT90 (venduto separatamente) sopra i diffusori. Tuttavia, gli XT15 non sono progettati per ricevere il modulo XT90 (a differenza degli XT20/XT60/XT70).

Qual è la garanzia dei diffusori Denon Monitor XT15?

Polk Audio (sotto il marchio Denon) offre una garanzia limitata di 5 anni all'acquirente iniziale. Copre i difetti di materiali e di fabbricazione. Per usufruire della garanzia, conservare la ricevuta di acquisto e registrare il prodotto online sul sito di Polk Audio entro 10 giorni dall'acquisto.

Posso montare i diffusori Monitor XT15 a parete?

No, il modello XT15 non è progettato per il montaggio a parete. Utilizzare i piedini in gomma forniti per posizionarli su uno scaffale o un mobile. Se si necessitano diffusori montabili, scegliere il modello XT35 o XT90.

Cosa fare se il suono sembra 'magro' con pochi bassi?

Ciò può indicare un'inversione di polarità: verificare che i fili rossi siano collegati ai morsetti rossi (+) e i fili neri ai morsetti neri (-) sull'amplificatore e sui diffusori. Se il problema persiste, controllare anche le impostazioni di gestione dei bassi del ricevitore.

Qual è l'impedenza dei diffusori Monitor XT15?

L'impedenza nominale è di 4,1 ohm. Assicurarsi che l'amplificatore o ricevitore sia compatibile con un carico di 4 ohm. La maggior parte degli amplificatori moderni lo è, ma controllare il manuale del proprio amplificatore.

Dove trovare il numero di serie e le informazioni di conformità?

Il numero di serie si trova generalmente sul retro del diffusore. La dichiarazione di conformità UE e UKCA è disponibile online sul sito di Definite Technology (https://www.definitivetechnology.com/declarations-of-conformity). Per qualsiasi domanda, contattare il servizio clienti Polk Audio.

MANUALE UTENTE Monitor XT15 DENON

Grazie per aver scelto gli altoparlanti Polk Monitor XT™. Questa nuova linea è audace, elegante e di una qualità costruttiva garanzia di prestazioni. Questi altoparlanti ad alta efficienza sono dotati dei driver e dei tweeter Dynamic Balance® brevettati di Polk per ottenere alti più cristallini e una gamma media più realistica. Gli altoparlanti Polk Monitor XT sono stati progettati per offrire un suono e un'estetica eccezionali; grazie ai dettagli discreti, si sposano con qualsiasi tipo di arredamento. Semplici e puri, gli altoparlanti Polk Monitor XT sono la perfetta rappresentazione dello slogan "Expect Great Sound".

Grazie a una solida reputazione come "Gli specialisti degli altoparlanti" da oltre 45 anni, siamo orgogliosi di offrire un audio superiore e una qualità ottimale, caratteristica di molte innovazioni audio brevettate e premiate. In Polk, la creazione di prodotti audio non è solo un lavoro, ma una vera passione. E se c'è una cosa che ci definisce è che basiamo la nostra attività sul vero principio di ciò che l'audio dovrebbe offrire: un suono eccellente a un prezzo accessibile per tutti!

Assistenza o servizio tecnico

Se il prodotto viene danneggiato durante la spedizione, contattare il rivenditore autorizzato Polk Audio dove è stato acquistato il prodotto. Per assistenza tecnica, domande frequenti e informazioni sulla riparazione, accedere alla pagina http://polk.custhelp.com. Per un elenco completo delle informazioni di contatto, accedere alla pagina https://www.polkaudio.com/contact-us. Gli indirizzi e-mail e i numeri di telefono del supporto variano in base all'area in cui è stato acquistato il prodotto.

AVVERTENZA: prestare particolare attenzione

Gli altoparlanti Polk Audio sono in grado di funzionare a livelli di volume estremamente elevati che potrebbero causare danni gravi o permanenti all'udito. Polk Audio declina ogni responsabilità per perdita dell'udito, lesioni personali o danni materiali derivanti dall'uso improprio dei suoi prodotti. Si prega di tenere in considerazione queste linee guida e di utilizzare sempre il buon senso durante il regolamento del volume:

- Limitare l'esposizione prolungata a livelli di volume che superano 85 decibel (dB). Per ulteriori informazioni sul livelli di volume sicuro, consultare le linee guida dell'OSHA (Occupational Health and Safety Administration, Agenzia statunitense per la sicurezza e la salute sul lavoro) sul sito http://www.osha.gov/.

Pour en savoir plus

www.quefairedemesdechets.fr

Smaltimento del prodotto

Possono essere applicabili alcune leggi e/o normative internazionali, nazionali e/o locali riguardanti lo smaltimento di questo prodotto. Per ulteriori informazioni, contattare il rivenditore presso cui è stato acquistato questo prodotto o l'importatore/distributore Polk nel proprio Paese. Ulteriori informazioni possono essere ottenute sul sito www.polkaudio.com o contattando Polk Audio al seguente indirizzo: 5541 Fermi Court, Carlsbad, California, 92008, Stati Uniti. Telefono: 1-800-377-7655.

Questo simbolo sui nostri prodotti elettrici o sul loro imballaggio indica che in Europa è vietato smaltire tali prodotti come rifiuti domestici. Per assicurarsi di smaltire correttamente i prodotti, attenersi alle leggi e normative locali sullo smaltimento di apparecchiature elettriche ed elettroniche. Nel farlo, si contribuisce alla conservazione delle risorse naturali e alla promozione della protezione ambientale grazie al trattamento e allo smaltimento di rifiuti elettronici.

Cura e pulizia

L'unica cosa da fare è spolverare gli altoparlanti occasionalmente. Non applicare mai detergenti abrasivi, a base di solventi o qualsiasi detergente aggressivo. È possibile pulire le griglie utilizzando l'accessorio spazzola di un aspirapolvere.

Dichiarazione di conformità UE

Con la presente Sound United, LLC dichiara che il nostro prodotto è conforme alle Direttive UE/CE seguenti:

• EMC:2014/30/EU
• LVD:2014/35/EU
• RoHS: 2011/65/UE e direttiva modificata (UE) 2015/863
- ErP: Regolamento CE 1275/2008 e relativa direttiva quadro 2009/125/CE, incluso l'emendamento 801/2013

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://www.definitivetechnology.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

Contatto UE:

D&M Europe B.V.

Oude Stadsgracht 1

5611 DD Eindhoven

Dichiarazione di conformità UKCA

Con la presente Sound United, LLC dichiara che il nostro prodotto è conforme alle Normative UK seguenti:

• Normative sulle apparecchiature elettriche (sicurezza) 2016
• Normative sulla compatibilità elettromagnetica 2016
- La Restrizione dell'uso di determinate sostanze pericolose nelle Normative sulle apparecchiature elettriche ed elettroniche 2012
- Progettazione eco-compatibile per le Normative sui prodotti connessi all'energia 2010

Il testo completo della dichiarazione di conformità UKCA

è disponibile al seguente indirizzo Internet: https://www.

Importatore Regno Unito:

D&M Audiovisual Ltd

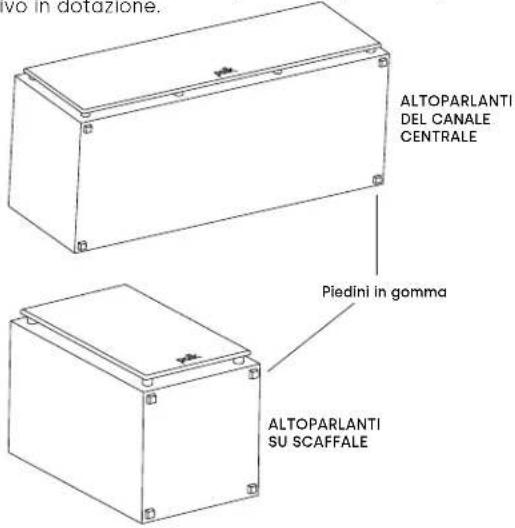

Aggiunta di piedini in gomma con retro adesivo

Per mantenere gli altoparlanti Polk saldamente in posizione e prevenire danni a pavimenti o mobili, è una brillante idea attaccare sul fondo dell'altoparlante i piedini in gomma con retro adesivo in dotazione.

Nota:

• XT15 / XT20 / XT30 / XT35: È necessario installare i piedini in gomma prima di utilizzare il prodotto.
• XT60 / XT70 / XT90: I piedini in gomma sono preinstallati.

Collegamento del sistema

Per ottenere un audio di qualità ottimale, è importante collegare correttamente i cavi agli altoparlanti.

Come utilizzare i connettori dei morsetti

Allentare il dado esagonale ed inserire il filo nudo dell'altoparlante nel foro. Serrare il dado esagonale verso il basso per effettuare il collegamento.

Nota: Non inserire la sezione isolata del filo nel foro (non si otterrà il collegamento).

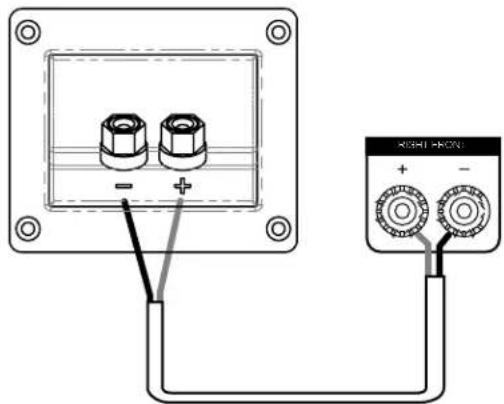

Collegamento di base dell'altoparlante

Assicurarsi che i connettori rosso (+) e nero (-) sull'amplificatore o il ricevitore siano collegati ai connettori rosso (+) e nero (-) sugli altoparlanti. Se il suono emesso da questi ultimi è "acuto", con bassi poco percettibili e immagine centrale sfocata o assente, è probabile che uno dei cavi degli altoparlanti sia collegato in modo invertito. Controllare attentamente tutti i collegamenti.

Modalità processore per altoparlante del canale centrale

Nota: Impostare l'Altoparlante del canale centrale su "small" nelle Impostazioni di Gestione dei bassi del ricevitore.

I menu "gestione dei bassi" o "configurazione dell'altoparlante" della maggior parte dei ricevitori surround offrono la possibilità di scegliere tra le modalità "normal" o "wide" per il funzionamento del canale centrale. Nei processori digitali a canale discreto, queste modalità sono chiamate "small" e "large". La modalità Normal (small) filtra le basse frequenze dell'altoparlante del canale centrale e le invia invece agli altoparlanti principali anteriori sinistro e destro o al jack di uscita subwoofer (LFE). La modalità Wide (large) invia un segnale a gamma completa non filtrato all'altoparlante del canale centrale. Utilizzare la modalità Small (normal) per prestazioni e affidabilità ottimali del canale centrale (e surround).

Posizionamento dell'altoparlante

A prescindere dal tipo di altoparlante acquistato (altoparlanti su scaffale XT15, un altoparlante del canale centrale XT30 o altoparlanti a torre XT70), per ottimizzare la qualità audio del sistema di altoparlanti è fondamentale un posizionamento corretto. Visionare i seguenti esempi e provarli in base alla serie di altoparlanti Polk Monitor XT acquistata.

Nota: Gli altoparlanti della serie Polk Monitor XT sono compatibili con le configurazioni 2.0, 2.1, 3.1, 5.1, 7.1 e 9.1 (subwoofer opzionale mostrato nell'immagine).

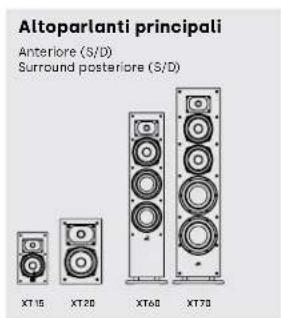

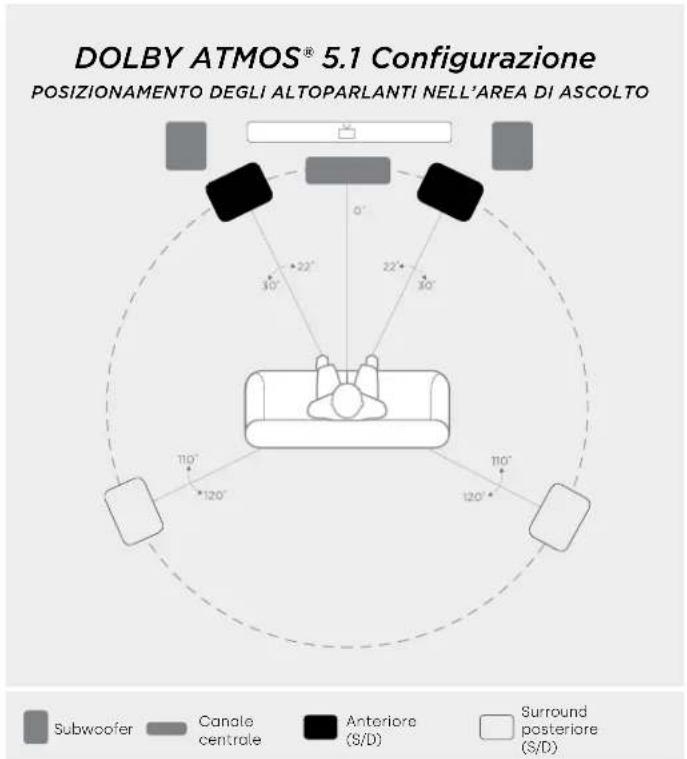

Ascolto in surround 5.1

È possibile utilizzare gli altoparlanti della serie Polk Monitor XT come altoparlanti surround posteriori in un impianto home theater Polk Audio. Il posizionamento ideale dell'altoparlante surround del canale posteriore è su una parete laterale, leggermente dietro e più in alto della posizione di ascolto.

Ascolto nel sistema 3.1

Per ottenere l'immagine stereo più realistica, posizionare gli altoparlanti il più lontano possibile da dove gli ascoltatori sono seduti. Se le condizioni ambientali richiedono di posizionare gli altoparlanti più distanti, si può scegliere di inclinarli verso il centro per supportare un'immagine centrale più precisa.

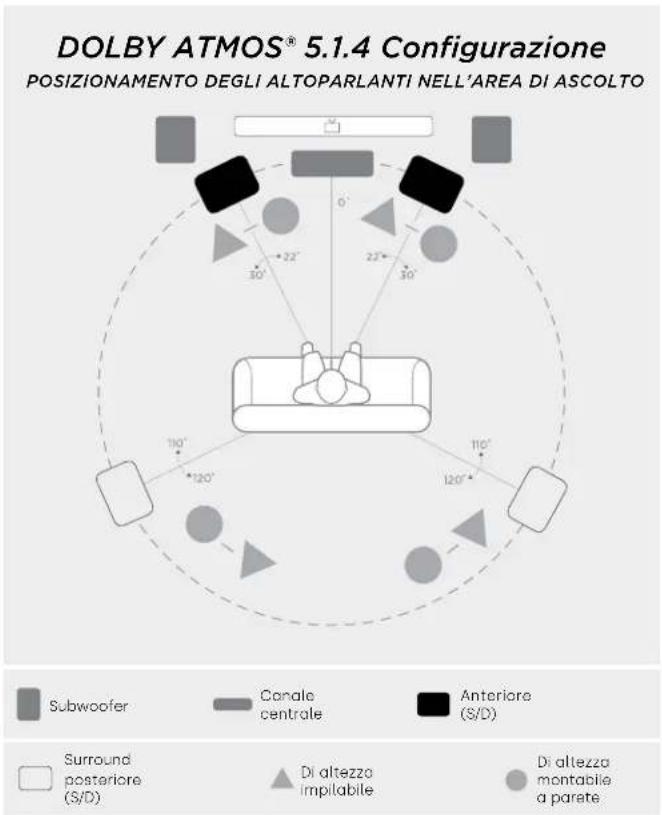

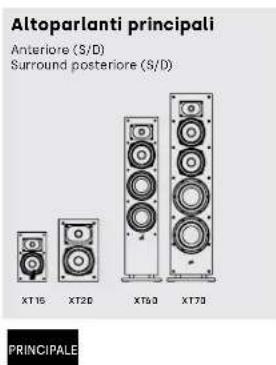

Ascolto in Surround 5.1—opzione alternativa

Posizionamento alternativo dei diffusori surround del canale posteriore per gli altoparlanti della serie Polk Monitor XT. Se non è possibile disporre gli altoparlanti surround posteriori sulle pareti laterali, collocarli sulla parete posteriore, più in alto della posizione di ascolto.

Opzione di altezza impilabile
Aggiungere XT90 sopra all'altoparlante anteriore (S/D) e a quello surround posteriore (S/D)

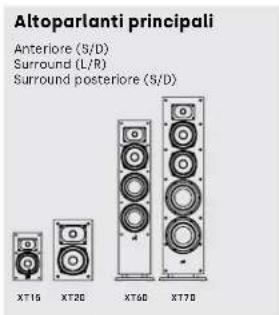

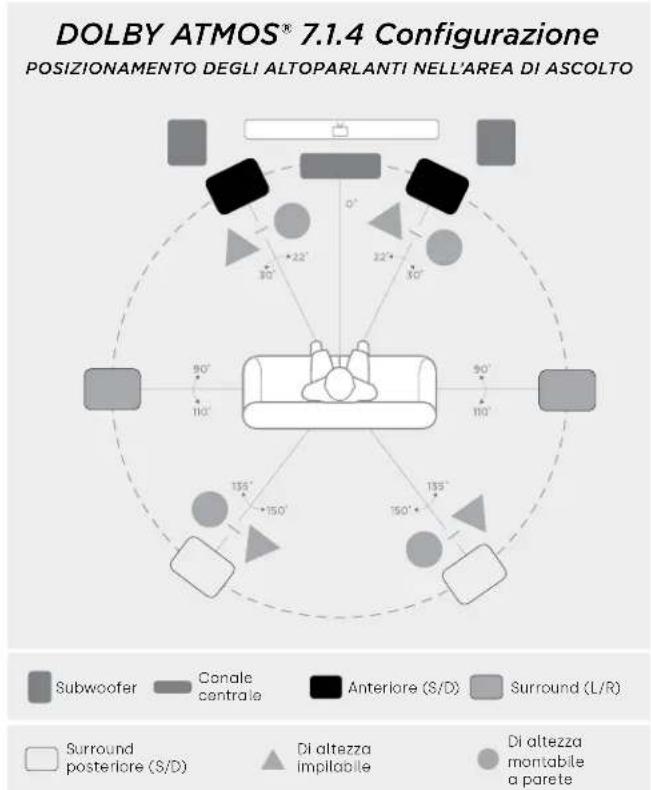

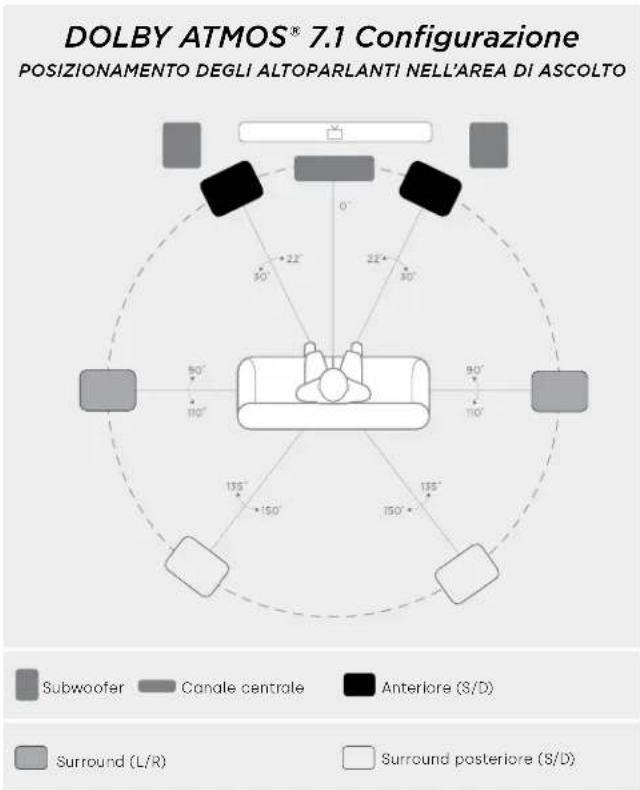

Ascolto in surround 7.1

Si godrà di un'esperienza audio surround ancora più profonda con quattro altoparlanti surround posteriori invece di due.

PRINCIPALE

Altoparlanti principali

Opzione di altezza impilabile
Aggiungere XT90 sopra all'altoparlante anteriore (S/D), a quello surround (S/D) e a quello surround posteriore (S/D)

Altoparlanti su scaffale Monitor XT Altoparlanti del canale centrale Monitor XT

Specifiche XT15 XT20 XT30 XT35
Tipo di altoparlante	Da supporto (coppia)	Da supporto (coppio)	Canale centrale compatto	Canale centrale (L/C/R)
Tweeter	Cupola in terilene da 1" Cupola in terilene da 1" Cupola in terilene da 1" Cupola in terilene da 1"
Midrange/midbass
Woofer	Dimensioni personalizzate da 5,25"	Dimensioni personalizzate da 6,5"	Due, dimensioni personalizzate da 5,25"	Quattro, dimensioni personalizzate da 3"
Radiatori passivi	N/A N/A N/A	N/A
Risposta complessiva di frequenza	48Hz-40kHz	38Hz-40kHz	55Hz-40kHz	57Hz-40kHz
Risposta di frequenza (limiti di -3 dB)	73Hz-26kHz	57Hz-26kHz	77Hz-26kHz	84Hz-26kHz
Potenza dell'amplificatore consigliata	30-150 W	30-200 W	30-200 W	25-200 W
Compatibilità dell'uscita amplificatore	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω
Impedenza minima (ohm)	4.1Ω	4.3Ω	4.1Ω	4.2Ω
Sensibilità (2,83 V/1 m)	86dB	87dB	89dB	87dB
Frequenza di crossover
Tweeter/midrange	2200Hz	3200Hz	2500Hz	2500Hz
Midrange/midbass
Dimensioni e attributi di peso
Dimensioni del prodotto (L x A x P)	6,50 x 10,6 x 7,18 pollici 165,1 x 269,2 x 182,4 mm	7,50 x 18,0 x 10,99 pollici 190,5 x 330,0 x 279,3 mm	19,9 x 6,50 x 8,13 pollici 482,6 x 165,1 x 206,6 mm	24,4 x 4,15 x 5,55 pollici 619,7 x 105,4 x 141,0 mm
Massima profondità complessiva (griglia inclusa)
Peso del prodotto (ciascuno)
Casse
Tipo di cassa midrange
Tipo di cassa midbass/woofer
Finiture disponibili	Nero opaco	Nero opaco	Nero opaco	Nero opaco
Piedini	Si, forniti nella confezione	Si, forniti nella confezione	Si, forniti nella confezione	Si, forniti nella confezione
Montabile a parete?	No	No	No	Si
Morsetti	Morsetti a 5 vie nichelati	Morsetti a 5 vie nichelati	Morsetti a 5 vie nichelati	Morsetti a 5 vie nichelati
Accessori
Progettato per altoparlante XT90	N/A	Si	N/A	N/A
Certificazioni (non correlate alla sicurezza e normative)
Certificato ad alta risoluzione	Si	Si	Si	Si

*Soggetto o modifica senza preavviso.

	Altoparlanti da pavimento Monitor XT		Altoparlante modulo di altezza Monitor XT
Specifiche XT60 XT70 XT90
Tipo di altoparlante	Altoparlante da pavimento Altoparlante da pavimento Modulo di altezza (coppia)
Tweeter	Cupola in terilene da 1" Cupola in terilene da 1" N/A
Midrange/midbass
Woofer	Dimensioni personalizzate da 6,5"	Due, dimensioni personalizzate da 6,5"	Dimensioni personalizzate da 4"
Radiatori passivi	Due PR da 6,5" Due PR da 8" N/A
Risposta complessiva di frequenza	38Hz-40kHz 35Hz-40kHz 94Hz-22kHz
Risposta di frequenza (limiti di -3 dB)	43Hz-26kHz 41Hz-26kHz 164Hz-17kHz
Potenza dell'amplificatore consigliata	25-200 W 25-200 W 30-100 W
Compatibilità dell'uscita amplificatore	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω
Impedenza minima	4.4Ω	4.0Ω	4.3Ω
Sensibilità (2,83 V/1 m)	86dB	89dB	89dB
Frequenza di crossover
Tweeter/midrange	2200Hz	2700Hz	2700Hz
Midrange/midbass
Dimensioni e attributi di peso
Dimensioni del prodotto (L x A x P)	7,50 x 36,4 x 9,09 pollici 190,5 x 925,0 x 230,8 mm	9,25 x 40,4 x 12,5 pollici 235 x 1026,6 x 317,9 mm	7,50 x 5,64 x 8,38 pollici 190,5 x 143,2 x 212,9 mm
Massima profondità complessiva (griglia inclusa)
Peso del prodotto (ciascuno)
Casse
Tipo di cassa midrange
Tipo di cassa midbass/woofer
Finiture disponibili	Nero opaco	Nero opaco Nero opaco
Piedini	Gommini	Gommini	Gommini
Montabile a parete?	No No	Si
Morsetti	Morsetti a 5 vie nichelati	Morsetti a 5 vie nichelati	Morsetti a 5 vie nichelati
Accessori
Progettato per altoparlante XT90	Si	Si	N/A
Certificazioni (non correlate alla sicurezza e normative)
Certificato ad alta risoluzione	Si	Si	No

*Soggetto o modifica senza preavviso.

Garanzia limitata di 5 anni

Polk Audio, LLC (di seguito "Polk" o "Polk Audio") fornisce la presente garanzia limitata esclusivamente all'acquirente originario al dettaglio. La presente garanzia terminerà automaticamente prima della scadenza indicata se l'acquirente originario al dettaglio vende o altrimenti trasferisce il Prodotto a terzi.

Polk Audio garantisce all'acquirente originario solamente che altoparlante/i, componente/i per crossover passivo/i e cassa (il "Prodotto") sono esenti da difetti nei materiali e nella fabbricazione per un periodo di cinque (5) anni dalla data originaria di acquisto al dettaglio da un Rivenditore Polk Audio autorizzato.

Per consentire a Polk di offrire il miglior servizio di garanzia possibile, si prega di registrare il nuovo Prodotto online all'indirizzo: www.polkaudio.com/ o chiamare il servizio clienti Polk al numero 800-377-7655 negli Stati Uniti e in Canada entro dieci (10) giorni dalla data di acquisto originale. Ricordarsi di conservare la ricevuta di acquisto originale.

I Prodotti difettosi devono essere spediti, unitamente alla prova di acquisto, prepagati al Rivenditore autorizzato Polk da cui è stato acquistato il Prodotto o alla Fabbrica all'indirizzo 5541 Fermi Court; Carlsbad, CA 92008. I prodotti devono essere spediti nella confezione originale di spedizione o nel suo equivalente; in ogni caso il rischio di perdita o danni durante la spedizione è a Suo carico. Se in seguito alla verifica presso la fabbrica o presso il Rivenditore autorizzato Polk, viene stabilito che l'unità presentava difetti nei materiali o nella fabbricazione in qualsiasi momento durante il periodo di Garanzia, Polk o il Rivenditore autorizzato Polk, a sua discrezione, riparerà o sostituirà questo Prodotto senza alcun costo aggiuntivo, salvo quanto indicato di seguito. Tutte le parti e i Prodotti sostituiti diventano proprietà di Polk. I prodotti sostituiti o riparati ai sensi della presente garanzia Le saranno restituiti, entro un intervallo di tempo ragionevole, con spese di spedizione prepagate.

La presente garanzia non include la manutenzione o la riparazione di parti danneggiate a causa di incidenti, calamità, uso improprio, abuso, negligenza, imballaggio e/o procedure di spedizione inadeguati, uso commerciale, uso di ingressi di tensione superiori al valore massimo nominale dell'unità, aspetto estetico delle casse non direttamente attribuibile al difetto nei materiali o di fabbricazione, o a causa di manutenzione, riparazione o modifica del Prodotto non autorizzata o non approvata da Polk. La presente garanzia sarà terminata se acquistata da un rivenditore non autorizzato o se il numero di serie sul Prodotto è stato rimosso, alterato o rovinato.

Questa garanzia sostituisce tutte le altre garanzie espresse. Se il presente Prodotto presenta difetti nei materiali o nella fabbricazione come indicato in precedenza, l'unico rimedio sarà la riparazione o la sostituzione come descritto sopra. In nessun caso Polk Audio sarà responsabile nei Suoi confronti per danni accidentali o consequenziali derivanti dall'utilizzo o dall'impossibilità di utilizzare il Prodotto, anche se Polk Audio o un Rivenditore Polk Audio autorizzato è stato informato della possibilità di tali danni, o per qualsiasi reclamo da parte di terzi. Alcuni stati non permettono l'esclusione o la limitazione di danni consequenziali, pertanto le limitazioni di cui sopra potrebbero non essere applicabili.

Tutte le garanzie implicite su questo Prodotto sono limitate alla durata della presente garanzia espressa. Alcuni stati non consentono limitazioni della durata di una garanzia implicita, pertanto le limitazioni di cui sopra potrebbero non essere applicabili. Questa garanzia conferisce specifici diritti legali e Lei potrebbe avere anche altri diritti che possono variare da uno stato all'altro.

La presente garanzia si applica solo ai Prodotti acquistati in Canada, negli Stati Uniti d'America, nei suoi possedimenti, e nei club di scambio delle forze armate degli Stati Uniti e NATO. Consultare la guida alla garanzia specifica per i Prodotti Polk acquistati in Paesi o territori non citati nel presente documento.
