INSTRUKCJA OBSŁUGI Monitor XT15 DENON

Dziękujemy za wybór głośników Polk Monitor XT™. Jest to nowa stylowa linia wysokiej jakości głośników, stworzonych z myślą o jak najlepszym brzmieniu. Te wydajne głośniki są wyposażone w opatentowane przez firmę Polk przetworniki i głośniki wysokotonowe Dynamic Balance®, które zapewniają wyraźniejsze wysokie tony i bardziej realistyczny średni zakres dźwięku. Głośniki Polk Monitor XT zostały zaprojektowane tak, aby brzmiały wspaniale i wyglądały świetnie. Dzięki subtelnym akcentom ten produkt sprawdzi się w każdym wnętrzu. Surowe i proste głośniki Polk Monitor XT to prawdziwa definicja motto firmy „Expect Great Sound”.

Firma Polk Audio, znana od ponad 45 lat jako eksperci w dziedzinie głośników, szczyci się doskonałą jakością dźwięku i wykonania sprzętu, który wykorzystuje liczne opatentowane i nagradzane innowacje w systemach audio. Dla zespołu firmy Polk tworzenie produktów audio to nie tylko praca – to prawdziwa pasja. Jeśli mielibyśmy podsumować naszą pracę jednym zdaniem, to warto zapamiętać, że podstawową zasadą, którą się kierujemy jest to, aby sprzęt audio dostarczał wspaniałej jakości dźwięk w cenie przystępnej dla każdego!

Pomoc techniczna lub serwis

Jeśli produkt został uszkodzony podczas wysyłki, należy skontaktować się z autoryzowanym sprzedawcą firmy Polk Audio w miejscu zakupu produktu. Aby uzyskać pomoc techniczną oraz znaleźć odpowiedzi na często zadawane pytania i informacje dotyczące naprawy, odwiedź stronę http://polk.custhelp.com. Pełna lista danych kontaktowych znajduje się na stronie https://www.polkaudio.com/contact-us. Adresy e-mail i numery telefonów różnią się w zależności od regionu, w którym kupiono produkt.

OSTRZEŻENIE: Stuchaj ostrożnie

Głośniki Polk Audio są w stanie osiągnąć bardzo wysokie poziomy głośności, przez co mogą spowodować poważne lub trwałe uszkodzenie słuchu. Firma Polk Audio nie ponosi odpowiedzialności za utratę słuchu, obrażenia ciała lub uszkodzenia mienia wynikające z niewłaściwego użytkowania jej produktów. Podczas sterowania głośnością należy zawsze pamiętać o tych wskazówkach i klerować się rozsądklem:

- Ograniczaj długotrwałe narażenie na dźwięki o głośności przekraczającej B5 decybeli (dB). Aby uzyskać więcej informacji na temat bezpiecznych poziomów głośności, zapoznaj się z wytycznymi Agencji Bezpleczenstwa i Zdrowia w Pracy (OSHA) dostępnymi pod adresem http://www.osha.gov/.

Pour en savoir plus

www.quefairedemesdechets.fr

Utylizacja produktu

Określone międzynarodowe, krajowe i/lub lokalne przepisy i/lub regulacje mogą określać sposób utylizacji tego produktu. Aby uzyskać więcej informacji, skontaktują się ze sprzedawcą, u którego kupiono ten produkt, lub importerem/dystrybutorem firmy Polk w Twoim kraju. Więcej informacji można znaleźć na stronie www.polkaud lub kontaktując się z firmą Polk Audio pod adresem: 5541 Court, Carlsbad, California, 92008, USA. Telefon: 1-800-37

Ten symbol na naszych produktach elektrycznych lub ich opakowaniach wskazuje, że w Europie wyrzucanie tych produktów z odpadami komunalnymi jest zabronione. Aby zapewnić prawidłową utylizację produktów, prosimy o utylizowanie ich zgodnie z lokalnymi przepisami i wymogami prawa dotyczącymi utylizacji sprzętu elektrycznego i elektronicznego. Pozwala to przyczynić się do zachowania zasobów naturalnych oraz ochrony środowiska poprzez prawidłową utylizację i usuwanie odpadów elektronicznych.

Pielęgnacja i czyszczenie

Jedyną rzeczą, jaką należy robić w przypadku głośników, jest odkurzenie ich od czasu do czasu. Nigdy nie należy stosować środków czyszczących na bazie substancji ściernych lub rozpuszczalników ani silnych detergentów. Kratki można czyścić za pomocą szczotki do odkurzacza.

Deklaracja zgodności UE

Sound United, LLC niniejszym oświadcza, że ten produkt jest zgodny z dyrektywami UE/WE:

• EMC:2014/30/EU
• LVD:2014/35/EU
• RoHS: 2011/65/UE i dyrektywa zmieniająca (UE) 2015/863
- ErP: Rozporządzenie WE 1275/2008 oraz dyrektywa ramowa 2009/125/WE wraz z poprawką 801/2013

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://www.definitivetechnology.com/declarations-of-conformity.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

Dane kontaktowe w UE:

D&M Europe B.V.

Oude Stadsgracht 1

5611 DD Eindhoven

Deklaracja zgodności UKCA

Sound United, LLC niniejszym oświadcza, że ten produkt jest zgodny z następującymi przepisami brytyjskimi:

• Przepisy dotyczące (bezpieczeństwa) sprzętu elektrycznego z 2016 r.
• Przepisy dotyczące kompatybilności elektromagnetycznej z 2016 r.
• Przepisy w sprawie ograniczenia stosowania substancji niebezpiecznych w urządzeniach elektrycznych i elektronicznych z 2012 r.
• Przepisy dotyczące ekoprojektu produktów związanych z energią z 2010 r.

Pełny tekst deklaracji zgodności UKCA jest dostępny pod następującym adresem internetowym: https://www.definitivetechnology.com/declarations-of-conformity.

Importer w Wielkiej Brytanii:

D&M Audiovisual Ltd

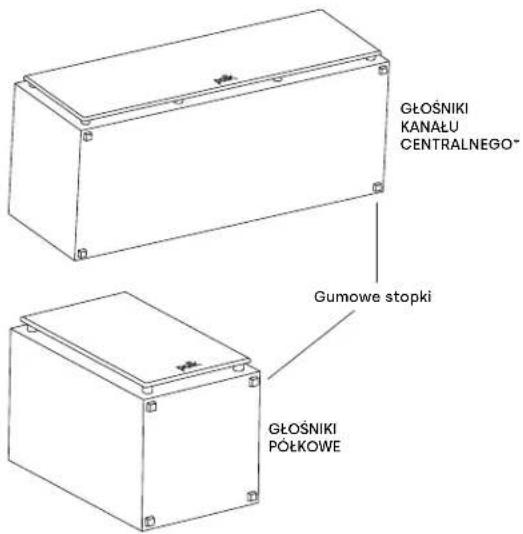

Mocowanie gumowych nóżek z podkładką samoprzylepną

Aby zapobiec przesuwaniu się głośnika i uszkodzeniu podłogi lub mebli, warto zamocować na spodzie obudowy dołączone do zestawu gumowe nóżki samoprzylepne.

GŁOŚNIKI KANAŁU CENTRALNEGO* Gumowe stopki GŁOŚNIKI PÓŁKOWE

Uwaga:

• XT15 / XT20 / XT30 / XT35: Przed użyciem produktu należy zamontować gumowe nóżki.
• XT60 / XT70 / XT90: Gumowe nóżki są zamontowane fabrycznie.

Jak podłączyć system

Należy prawidłowo podłączyć głośniki, aby zapewnić najlepszą jakość dźwięku.

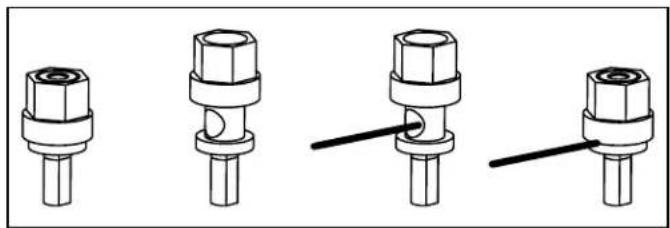

Jak używać śrub zaciskowych

Odkręcić nakrętkę sześciokątną i włożyć nieizolowany przewód głośnika przez otwór. Dokręcić nakrętkę sześciokątną, aby zabezpieczyć połączenie.

Uwaga: Nie wkładać izolowanego odcinka przewodu do otworu (potączenie nie będzie możliwe).

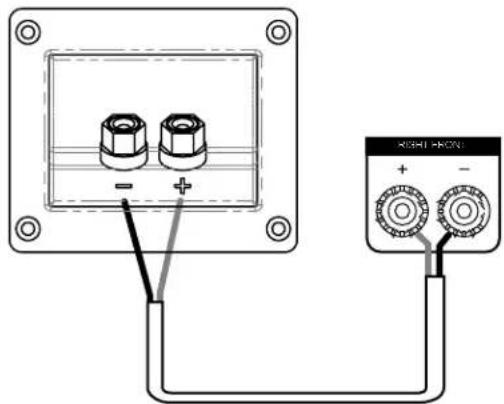

Podstawowe podłączanie głośników

Upewnij się, że czerwone (+) i czarne (-) złącza na wzmacniaczu lub amplitunerze są podłączone do czerwonego (+) i czarnego (-) złącza na głośnikach. Jeśli Twoje głośniki brzmią „płasko”, ze słabymi niskimi tonami oraz niewyrażnym środkiem sceny, możliwe, że jeden z przewodów głośnikowych jest podłączony odwrotnie. Sprawdź dokładnie wszystkie połączenia.

Tryb procesora dla głośnika kanatu centralnego

Uwaga: Ustaw opcję Central Channel Speaker (Głośnik kanału centralnego) na „small” w ustawieniach zarządzania niskimi tonami odbiornika.

Menu zarządzania niskimi tonami „bass management” lub konfiguracją głośnika „speaker configuration” większości odbiorników dźwięku przestrzennego oferuje normalny „normal” lub szeroki „wide” tryb obsługi kanału centralnego. W procesorach cyfrowych z kanałami dyskretnymi tryby te są określane jako mały „small” i duży „large”. Tryb normalny (mały) filtruje częstotliwości basów z głośnika kanału centralnego i wysyta je do przedniego lewego i prawego głośnika głównego lub do gniazda wyjściowego głośnika niskotonowego (LFE). Tryb szeroki (duży) wysyta niefiltrowany sygnał pełnozakresowy do głośnika kanału centralnego. Tryb mały (normalny) zapewnia optymalną wydajność i niezawodną pracę kanału centralnego (i przestrzennego).

Rozmieszczenie głośników

Podstawowym warunkiem dla uzyskania maksymalnej jakości dźwięku systemu głośników jest ich prawidłowe rozmieszczenie, niezależnie od tego, czy są to głośniki półkowe XT15, głośniki kanału centralnego XT30 czy też głośniki wieżowe XT70. Zapoznaj się z poniższymi przykładami i wypróbuj opisane konfiguracje z głośnikami Polk Monitor serii XT.

Uwaga: Głośniki Polk Monitor serii XT można wykorzystać w konfiguracjach 2.0, 2.1, 3.1, 5.1, 7.1 i 9.1 (opcjonalny subwoofer przedstawiono na rysunku).

Stuchanie w systemie dźwięku przestrzennego 5.1

Można używać głośników serii Polk Monitor XT jako tylnych głośników dźwięku przestrzennego w systemie kina domowego Polk Audio. Idealne rozmieszczenie głośników tylnego kanału dźwięku przestrzennego znajduje się wzdłuż ściany bocznej, nieco za miejscem odsłuchowym oraz nieco powyżej niego.

Stuchanie w systemie 3.1

Najbardziej realistyczny dźwięk stereo można uzyskać, umieszczając głośniki tak daleko od siebie, jak daleko od nich siedzą słuchacze. Jeśli warunki panujące w pomieszczeniu wymagają umieszczenia głośników w dalszej odległości, można skierować głośniki do środka, aby zapewnić najlepsze brzmienie na środku pomieszczenia.

Stuchanie w 5.1 Surround — opcja alternatywna

Alternatywne rozmieszczenie głośników przestrzennych z tylnym kanałem dla głośników Polk Monitor serii XT. Jeśli nie możesz umieścić tylnych głośników dźwięku przestrzennego wzdłuż ścian bocznych, umieść je wzdłuż ściany tylnej nad miejscem odstuchu.

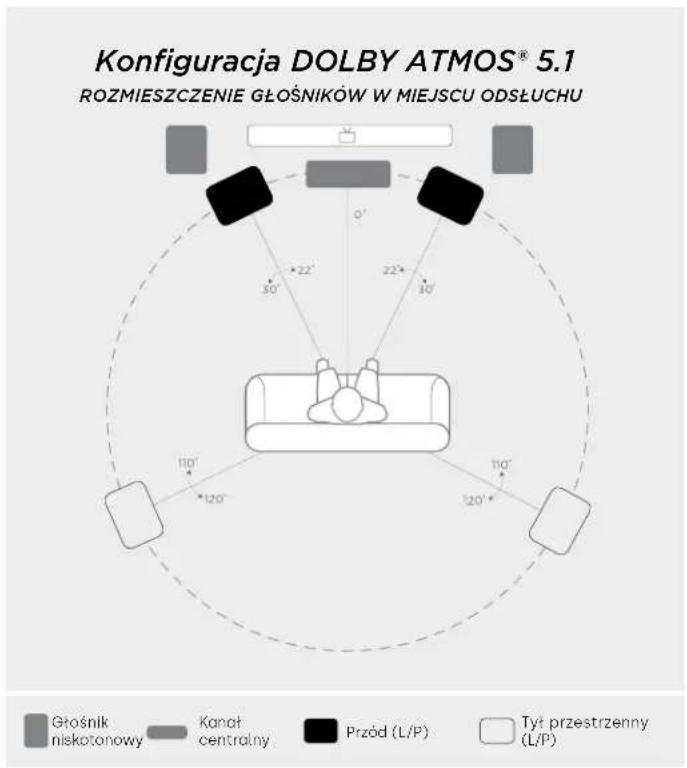

Konfiguracja DOLBY ATMOS® 5.1 ROZMIESZCZENIE GŁOŚNIKÓW W MIEJSCU ODSŁUCHU Głośnik niskotonowy Kanał centralny Przód (L/P) Tyt przestrzenny (L/P)

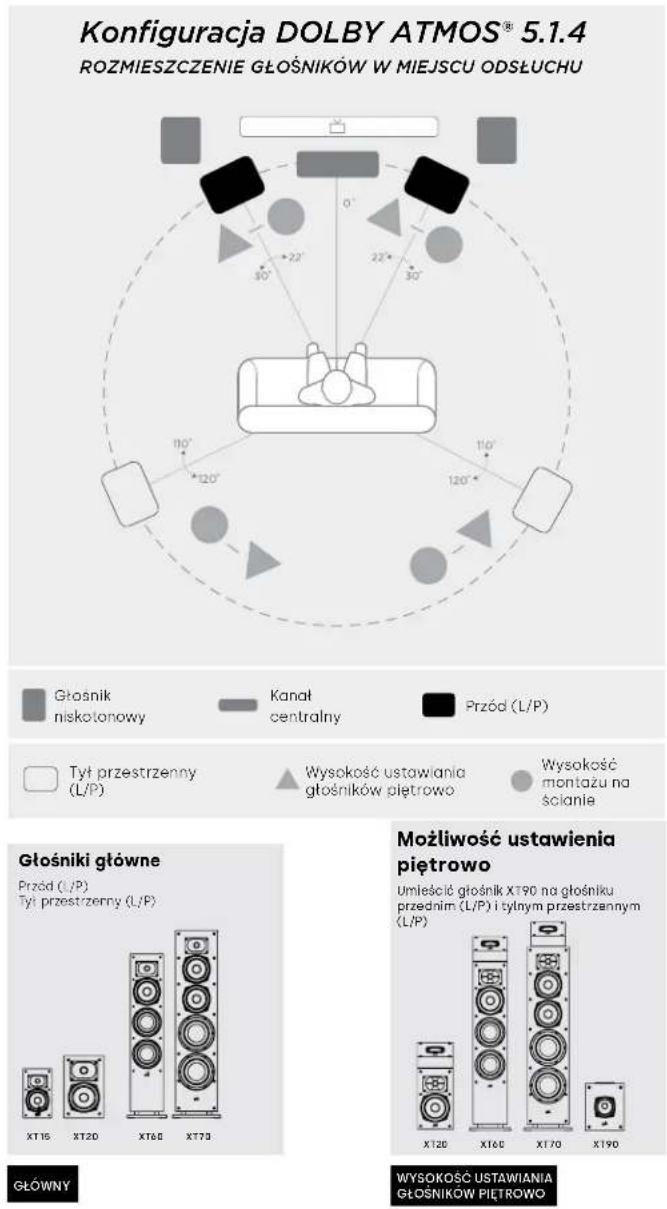

Konfiguracja DOLBY ATMOS® 5.1.4 ROZMIESZCZENIE GŁOŚNIKÓW W MIEJSCU ODSŁUCHU Głośnik niskotonowy Kanał centralny Przód (L/P) Tyt przestrzenny (L/P) Wysokość ustawiania głośników piętrowo Wysokość montażu na scianie Głośniki główne Przód (L/P) Tyt przestrzenny (L/P) GŁÓWNY Mozliwość ustawienia piętrowo Umieścić głośnik XT90 na głośniku przednim (L/P) i tylnym przestrzennym (L/P) WYSOKOŚĆ USTAWIANIA GŁOŚNIKÓW PIĘTROWO

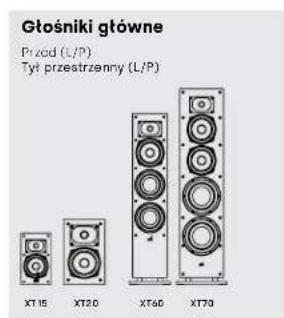

Głośniki główne Przód (L/P) Tyt przestrzenny (L/P) XT15 XT20 XT60 XT70

Słuchanie w systemie dźwięku przestrzennego 7.1

Ciesz się większą głębią dźwięku przestrzennego dzięki zastosowaniu czterech głośników tylnych dźwięku przestrzennego zamiast dwóch.

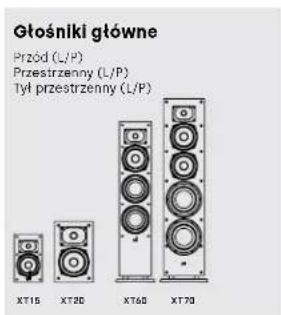

Głośniki główne Przód (L/P) Przestrzenny (L/P) Tyt przestrzenny (L/P) XT15 XT20 XT60 XT70

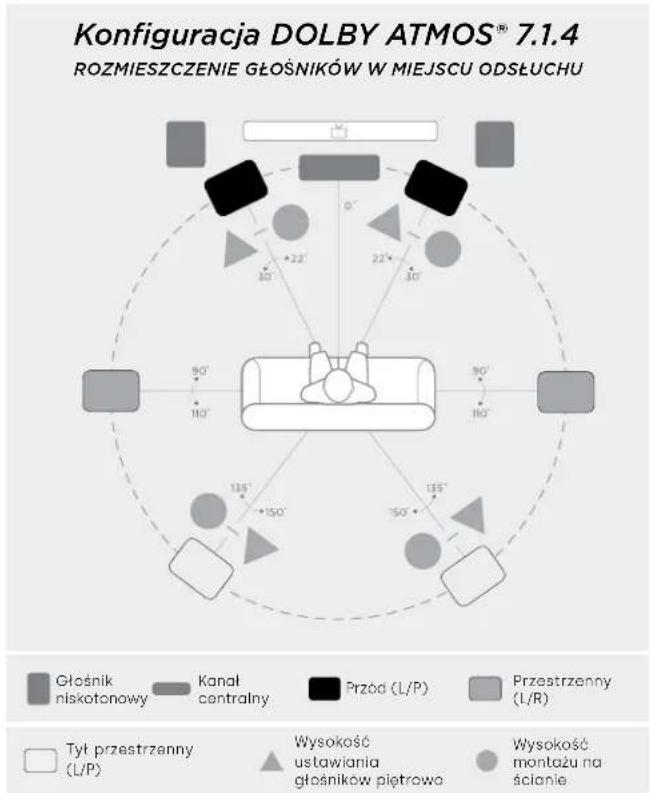

Konfiguracja DOLBY ATMOS® 7.1.4 ROZMIESZCZENIE GŁOŚNIKÓW W MIEJSCU ODSŁUCHU Głośnik niskotonowy Kanał centralny Przód (L/P) Przestrzenny (L/R) Tyt przestrzenny (L/P) Wysokość ustawiania głośników piętrowe Wysokość montażu na ścianie

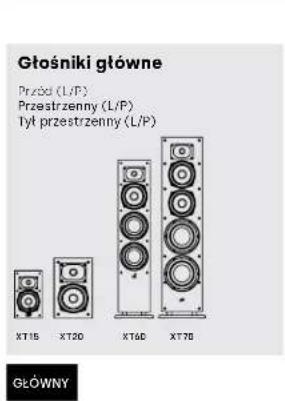

Głośniki główne Przób (L/P) Przestrzenny (L/P) Tyt przestrzenny (L/P) XT15 XT20 XT60 XT70 GŁÓWNY

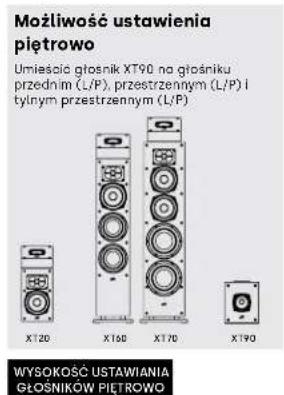

Mozliwość ustawienia piętrowo Umieścic głosnik XT90 na głośniku przednim (L/P), przestrzennym (L/P) i tylnym przestrzennym (L/P) X720 X160 XT70 XT90 WYSOKOŚĆ USTAWIANIA GŁOŚNIKÓW PIĘTROWO

Głośniki półkowe Monitor XT Głośniki kanału centralnego Monitor XT

Specifications XT15 XT20 XT30 XT35
Dane techniczne	Montaż na stojaku (para)	Montaż na stojaku (para)	Kompaktowy kanał środkowy	Kanał środkowy (L/C/P)
Głośnik wysokotonowy	kopułka terylenowa 1" kopułka terylenowa 1" kopułka terylenowa 1" kopułka terylenowa 1"
Głośniki średniotonowe/średnio-niskotonowe
Głośniki niskotonowe	51⁄4" papier niestandardowy	61⁄2" papier niestandardowy	2 x 51⁄4" papier niestandardowy	4 x 3" papier niestandardowy
Pasywne radiatory	nie dotyczy nie dotyczy nie dotyczy nie dotyczy
Całkowite pasmo przenoszenia	48Hz-40kHz 38Hz-40kHz	55Hz-40kHz	57Hz-40kHz
Pasmo przenoszenia (granice -3 dB)	73Hz-26kHz	57Hz-26kHz	77Hz-26kHz	84Hz-26kHz
Zalecana moc wzmacniacza	30-150W	30-200W	30-200W	25-200W
Kompatybilność wyjścia wzmacniacza	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω	4Ω / 8Ω
Minimalna impedancja (w omach)	4,1Ω	4,3Ω	4,1Ω	4,2Ω
Czułość (2,83 V / 1 m)	86dB	87dB	89dB	87dB
Częstotliwość zwrotnicy
Głośnik wysokotonowy/średniotonowy	2200Hz	3200Hz	2500Hz	2500Hz
Głośniki średniotonowe/średnio-niskotonowe
Wymiary i waga
Wymiary produktu (szer. x wys. x gt.)	6,50 x 10,6 x 7,18 cala 165,1 x 269,2 x 182,4 mm	7,50 x 18,0 x 10,99 cala 190,5 x 330,0 x 279,3 mm	19,9 x 6,50 x 8,13 cala 482,6 x 165,1 x 206,6 mm	24,4 x 4,15 x 5,55 cala 619,7 x 105,4 x 141,0 mm
Największa całkowita głębokość (wraz z maskownicą)
Waga produktu (każdy)
Obudowa
Typ obudowy przetworników średniotonowych
Typ obudowy przetworników średnio-niskotonowych/niskotonowych
Dostępne wykończenia	Czarny matowy	Czarny matowy	Czarny matowy	Czarny matowy
Stopki	Tak, dostarczane w opakowaniu	Tak, dostarczane w opakowaniu	Tak, dostarczane w opakowaniu	Tak, dostarczane w opakowaniu
Możliwość montażu na ścianie	Nie	Nie	Nie	Tak
Śruby zaciskowe	Niklowane śruby zaciskowe z otworem poprzecznym	Niklowane śruby zaciskowe z otworem poprzecznym	Niklowane śruby zaciskowe z otworem poprzecznym	Niklowane śruby zaciskowe z otworem poprzecznym
Akcesoria
Zaprojektowane dla głośnika XT90	nie dotyczy	Tak	nie dotyczy	nie dotyczy
Certyfikaty (inne niż dotyczące bezpieczeństwa i zgodności z przepisami)
Certyfikat Hi-Res	Tak	Tak	Tak	Tak

*Może ulec zmianie bez uprzedzenia.

Głośniki podłogowe Monitor XT Głośnik modułu wysokości Monitor XT

Dane techniczne XT60 XT70 XT90
Typ głośnika	Głośnik podłogowy Głośnik podłogowy Moduł wysokości (para)
Głośnik wysokotonowy	kopułka terylenowa 1" kopułka terylenowa 1" nie dotyczy
Głośniki średniotonowe/średnio-niskotonowe
Głośniki niskotonowe	612" papier niestandardowy	2 × 612" papier niestandardowy	4" papier niestandardowy
Pasywne radiatory	2 × 612" PRs 2 × 8" PRs nie dotyczy
Całkowite pasmo przenoszenia	38 Hz-40 kHz 35 Hz-40 kHz	94 Hz-22 kHz
Pasmo przenoszenia(granice -3 dB)	43 Hz-26 kHz	41 Hz-26 kHz	164 Hz-17 kHz
Zalecana moc wzmacniacza	25-200 W	25-200 W	30-100 W
Kompatybilność wyjściawzmacniacza	4 / 8	4 / 8	4 / 8
Minimalna impedancja	4,4Ω	4.0Ω	4.3Ω
Czułość (2,83 V / 1 m)	86 dB	89 dB	89 dB
Częstotliwość zwrotnicy
Głośnik wysokotonowy/średniotonowy	2200 Hz	2700 Hz	2700 Hz
Głośniki średniotonowe/średnio-niskotonowe
Wymiary i waga
Wymiary produktu(szer. x wys. x gł.)	7,50 x 36,4 x 9,09 cala190,5 x 925,0 x 230,8 mm	9,25 x 40,4 x 12,5 cala235 x 1026,6 x 317,9 mm	7,50 x 5,64 x 8,38 cala190,5 x 143,2 x 212,9 mm
Największa całkowita głębokość(wraz z maskownicą)
Waga produktu (każdy)
Obudowa
Typ obudowy przetwornikówśredniotonowych
Typ obudowy przetwornikówśrednio-niskotonowych/niskotonowych
Dostępne wykończenia	Czarny matowy	Czarny matowy	Czarny matowy
Stopki	Gumowe podkładki	Gumowe podkładki	Gumowe podkładki
Możliwość montażu na ścianie	Nie	Nie	Tak
Śruby zaciskowe	Niklowane śruby zaciskowez otworem poprzecznym	Niklowane śruby zaciskowez otworem poprzecznym	Niklowane śruby zaciskowez otworem poprzecznym
Akcesoria
Zaprojektowane dla głośnika XT90	Tak	Tak	nie dotyczy
Certyfikaty (inne niż dotyczące bezpieczeństwa i zgodności z przepisami)
Certyfikat Hi-Res	Tak	Tak	Nie

‘Może ulec zmianie bez uprzedzenia.

Ograniczona 5-letnia gwarancja

Polk Audio, LLC (dalej „Polk” lub „Polk Audio”) udziela niniejszej ograniczonej gwarancji wyłącznie pierwotnemu nabywcy detalicznemu. Niniejsza gwarancja automatycznie wygasa przed upływem wskazanego okresu jej obowiązywania, jeśli pierwotny nabywca detaliczny odsprzeda lub w inny sposób przekaże produkt innej osobie.

Firma Polk Audio gwarantuje wyłącznie pierwotnemu nabywcy, że niniejsze głośniki, pasywne elementy zwrotnicy oraz obudowa („produkt”) będą wolne od wad materiałowych i wykonawczych przez okres 5 (pięciu) lat od daty pierwotnego zakupu od autoryzowanego dystrybutora sprzętu Polk Audio.

Aby umożliwiać firmie Polk oferowanie najlepszej możliwej obsługi gwarancyjnej, należy zarejestrować swój nowy produkt online pod adresem: www.polkaudio.com/ registration lub telefonicznie w dziale obsługi klienta Polk pod numer 800-377-7655 (USA i Kanada) w ciągu 10 (dziesięciu) dni od daty zakupu. Pamiętaj, aby zachować oryginalne potwierdzenie zakupu.

Wadliwe produkty należy odesłać wraz z dowodem zakupu opłaconą z góry i ubezpieczoną przesyłką do autoryzowanego sprzedawcy Polk Audio, od którego Produkt został zakupiony lub do producenta na adres 5541 Fermi Court; Carlsbad, CA 92008. Produkty muszą być wystane w oryginalnym opakowaniu transportowym lub jego odpowiedniku; w każdym przypadku ryzyko utraty lub uszkodzenia podczas transportu ponosi użytkownik. Jeśli podczas badania przez producenta lub autoryzowanego sprzedawcy Polk Audio okaże się, że urządzenie było wadliwe pod względem materiałów lub wykonania w dowolnym momencie okresu gwarancyjnego, Polk Audio lub autoryzowany sprzedawca Polk według własnego uznania naprawi lub wymieni ten produkt bez dodatkowych opłat, z wyjątkiem przypadków określonych poniżej. Wszystkie wymienione części i produkty stają się własnością Polk. Produkty wymienione lub naprawione w ramach niniejszej gwarancji zostaną zwrócone w rozsądnym czasie opłaconą przesyłką.

Niniejsza gwarancja nie obejmuje serwisowania ani części do naprawy szkód w wyniku wypadku, klęski żywiołowej, niewłaściwego użycia, zaniedbania, nieodpowiednich metod pakowania lub procedur wysyłki, zastosowania komercyjnego, napięcia wejściowego przekraczającego maksymalne wartości znamionowe urządzenia, estetycznego wyglądu obudowy, który nie jest bezpośrednio związany z wadami materiałowymi lub wykonawczymi, a także serwisowania, naprawy lub modyfikacji produktu, która nie zostały autoryzowane lub zatwierdzone przez firmę Polk. Niniejsza gwarancja wygasa w przypadku zakupu produktu u nieautoryzowanego dystrybutora lub jeśli numer seryjny na produkcie zostanie usunięty, zmodyfikowany lub zniszczony.

Niniejsza gwarancja zastępuje wszystkie inne udzielone gwarancje. Jeśli ten produkt ma wadę materiałową lub wykonawczą, zgodnie z powyższą gwarancją, jedynym zadośćuczynieniem będzie naprawa lub wymiana w sposób opisany powyżej. W żadnym wypadku firma Polk Audio nie ponosi odpowiedzialności za jakiekolwiek przypadkowe lub wtórne szkody wynikające z użytkowania produktu lub braku możliwości korzystania z niego, nawet jeśli firma Polk Audio lub Autoryzowany Dystrybutor sprzętu Polk zostali poinformowani o możliwości wystąpienia takich szkód lub jakichkolwiek roszczeń ze strony jakichkolwiek innych osób. W niektórych stanach wyłączenie lub ograniczenie szkód wtórnych jest zabronione, toteż powyższe ograniczenie lub wyłączenie może nie mieć zastosowania do użytkownika.

Wszystkie dorozumiane gwarancje dotyczące niniejszego produktu są ograniczone do czasu trwania niniejszej gwarancji. W NIEKTÓRYCH KRAJACH OGRANICZENIE OKRESU OBOWIĄZYWANIA DOROZUMIANEJ GWARANCJI JEST ZABRONIONE, DLATEGO POWYŻSZE OGRANICZENIE MOŻE NIE MIEĆ ZASTOSOWANIA DLA UŻYTKOWNIKA. Niniejsza gwarancja zapewnia użytkownikowi określone prawa, oprócz których mogą mu również przysługiwać inne prawa, w zależności od stanu.

Niniejsza gwarancja dotyczy wyłącznie produktów zakupionych w Kanadzie, Stanach Zjednoczonych i ich terytoriach zależnych, a także w placówkach sił zbrojnych USA i NATO. Należy zapoznać się z przewodnikiem gwarancyjnym dotyczącym Produktów Polk zakupionych w krajach lub terytoriach, do których nie odwołuje się niniejszy dokument.
