EP22769 - Machine à glaçons COSTWAY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à glaçons
Marque	Costway
Modèle	EP22769
Alimentation	115 V ~ 60 Hz
Courant de fonctionnement	1,7 A (fabrication) / 2,0 A (récolte)
Réfrigérant	R600a (23 g)
Poids net	7,26 kg (16 lb)
Matériau du boîtier	Plastique
Dimensions approximatives	24 x 32 x 34 cm
Capacité du panier à glace	Environ 0,6 kg
Production de glace	Jusqu'à 12 kg par 24 h
Durée d'un cycle	6 à 13 minutes
Tailles de glaçons	Petite et grande (sélectionnable)
Indicateurs lumineux	Alimentation, glace pleine, manque d'eau
Arrêt automatique	Oui (panier plein)
Panneau de commande	Écran tactile
Entretien	Nettoyage régulier de l'intérieur et du réservoir
Vidange	Bouchon de vidange avant inférieur
Sécurité	Mise à la terre, réfrigérant inflammable
Accessoires fournis	Panier à glace et pelle à glace

FOIRE AUX QUESTIONS - EP22769 COSTWAY

Que faire si l'indicateur 'Ajouter de l'eau' s'allume ?

Arrêtez la machine, remplissez d'eau potable jusqu'au repère maximum, puis redémarrez l'appareil en appuyant sur le bouton Power.

Pourquoi l'indicateur 'Glace pleine' est-il allumé alors que le panier n'est pas plein ?

Le capteur infrarouge peut être perturbé par la lumière directe du soleil ou une réflexion. Déplacez l'appareil dans un endroit sans lumière directe. Si le problème persiste, appuyez sur le bouton Select pendant 5 secondes pour forcer 10 cycles supplémentaires.

Les glaçons collent ensemble, que faire ?

Cela peut arriver si le cycle est trop long ou si l'eau est trop froide. Arrêtez la machine, laissez fondre les glaçons, puis redémarrez en choisissant la taille petite. Remplacez l'eau si sa température est inférieure à 7°C.

La machine fonctionne mais ne produit pas de glace, pourquoi ?

Vérifiez que la température ambiante est entre 10°C et 40°C et que la température de l'eau est entre 7°C et 32°C. Si tout est correct, le réfrigérant peut fuir ou le circuit est obstrué : contactez un technicien qualifié.

Comment nettoyer la machine à glaçons ?

Retirez le panier, nettoyez l'intérieur avec un détergent doux et de l'eau tiède, rincez, puis videz l'eau via le bouchon de vidange avant inférieur. Essuyez l'extérieur avec un chiffon doux.

Quelle eau utiliser ?

Utilisez uniquement de l'eau potable. Changez l'eau du réservoir toutes les 24 heures pour garantir l'hygiène.

Puis utiliser une rallonge électrique ?

Il est déconseillé d'utiliser une rallonge. Si nécessaire, utilisez un modèle de calibre 14 AWG minimum et d'une puissance nominale d'au moins 1875 W.

Que faire si la machine ne s'allume pas ?

Vérifiez que la prise est correctement branchée et que le cordon n'est pas endommagé. Assurez-vous que la prise est alimentée (110-120 V). Si le problème persiste, contactez le service après-vente.

Comment entreposer la machine si je ne l'utilise pas ?

Videz complètement l'eau du réservoir, séchez l'intérieur, et rangez-la dans un endroit sec à l'abri du gel. Laissez-la revenir à température ambiante avant de la réutiliser.

Où puis-je trouver des pièces détachées ?

Contactez notre service client via la plateforme où vous avez acheté l'appareil. Fournissez une photo de l'étiquette de la boîte avec le numéro de modèle pour obtenir les bonnes pièces.

MODE D'EMPLOI EP22769 COSTWAY

⚠️ Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
⚠️ Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l'ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits soient assemblés à proximité de la zone où ils seront utilisés, afin d'éviter tout déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d'emballage hors de portée des bébés et des enfants, car ils pourraient présenter un risque d'étouffement.

PREPARING YOUR MAKER FOR USE

Votre sécurité et celle des autres sont très importantes.

Nous avons fourni de nombreux manuels de messages de sécurité importants et votre appareil. Lisez et respectez toujours tous les messages de sécurité.

C'est le symbole d'alerte de sécurité :

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « WARNING »

DANGER

ATTENTION

Ces mots signifient :

Vous pouvez être tué ou gravement blessé si vous ne suivez pas immédiatement les instructions.

Tous les messages de sécurité vous indiqueront quel est le danger potentiel, vous indiqueront comment réduire le risque de blessure et ce qui peut arriver si les instructions ne sont pas suivies.

Lors de l'utilisation d'appareils électriques, des précautions de sécurité de base doivent être suivies pour réduire les risques d'incendie, d'électrocution et de blessures aux personnes ou aux biens. Lisez toutes les instructions avant tout appareil.

- Ne pas faire fonctionner cet appareil ni aucun autre appareil dont le cordon est endommagé.

Si le cordon d'alimentation est endommagé, il doit être remplacé par une personne qualifiée afin d'éviter tout danger.

Cette machine à glaçons doit être positionnée de manière à ce que la prise soit accessible. Connectez uniquement à des prises correctement polarisées.

Aucun autre appareil ne doit être branché sur la même prise. Assurez-vous que la fiche est complètement insérée dans la prise.

- Ne faites pas passer le cordon d'alimentation sur de la moquette ou d'autres isolants thermiques. Ne couvrez pas le cordon. Éloignez le cordon des zones de circulation et ne le plongez pas dans l'eau.

- Nous ne recommandons pas l'utilisation d'une rallonge, car elle peut surchauffer et devenir un risque d'incendie. Si vous devez utiliser une rallonge, utilisez une taille minimale n° 14AWG et une puissance nominale d'au moins 1875 watts.

- Débranchez la machine à glaçons avant de la nettoyer ou d'effectuer toute réparation ou entretien.

- Soyez prudent et faites preuve d'une surveillance raisonnable lorsque l'appareil est utilisé à proximité d'enfants.

- N'utilisez pas votre machine à glaçons à l'extérieur. Placez la machine à glaçons à l'abri de la lumière directe du soleil et assurez-vous qu'il y a au moins 4 pouces d'espace entre l'arrière de votre appareil et le mur. Gardez une distance minimale de 4 pouces de chaque côté de votre appareil libre.

N'utilisez pas d'autre liquide pour fabriquer le glaçon que de l'eau.

- Ne nettoyez pas votre machine à glaçons avec des liquides inflammables. Les fumées peuvent créer un risque d'incendie ou d'explosion.

- Ne basculez pas.

- Si la machine à glaçons est amenée de l'extérieur en hiver, laissez-la quelques heures se réchauffer à température ambiante avant de la brancher.

AVERTISSEMENT : cet appareil doit être mis à la terre.

- DANGER - Risque d'incendie ou d'explosion. Réfrigérant inflammable utilisé. N'utilisez pas d'appareils mécaniques pour dégivrer la machine à glaçons. Ne percez pas les tubes de réfrigérant.

• DANGER-Risque d'incendie ou d'explosion. Réfrigérant inflammable utilisé. À réparer uniquement par un personnel de service qualifié. Ne percez pas les tubes de réfrigérant.

- ATTENTION - Risque d'incendie ou d'explosion. Réfrigérant inflammable utilisé. Consultez le manuel de réparation / le guide du propriétaire avant d'essayer d'installer ou de réparer ce produit. Toutes les précautions de sécurité doivent être suivies.

- ATTENTION - Risque d'incendie ou d'explosion. Éliminer la propriété conformément aux réglementations fédérales ou locales. Réfrigérant inflammable utilisé.

- ATTENTION-Risque d'incendie ou d'explosion dû à la perforation de la tuyauterie de réfrigérant; Suivez attentivement les instructions de manipulation. Réfrigérant inflammable utilisé.

- La machine à glaçons doit être installée conformément à la norme de sécurité pour les systèmes de réfrigération, ASHRAE15. La machine à glaçons ne doit pas être installée dans les couloirs ou les couloirs des bâtiments publics.

- Si l'unité présente un problème doit être entretenue, le remplacement par des composants similaires et cet entretien doivent être effectués par un personnel de service agréé par l'usine, afin de minimiser le risque d'inflammation possible en raison de pièces incorrectes ou d'un entretien inapproprié.

IMPORTANT

Les fils de ce cordon d'alimentation sont colorés conformément au code suivant :

Vert ou vert avec une bande Jaune : Mise à la terre

Blanc : Neutre

Noir : Live

Pour éviter un danger dû à l'instabilité de l'appareil, celui-ci doit être placé sur une surface plane ou plane.

CONNAÎTRE VOTRE UNITÉ

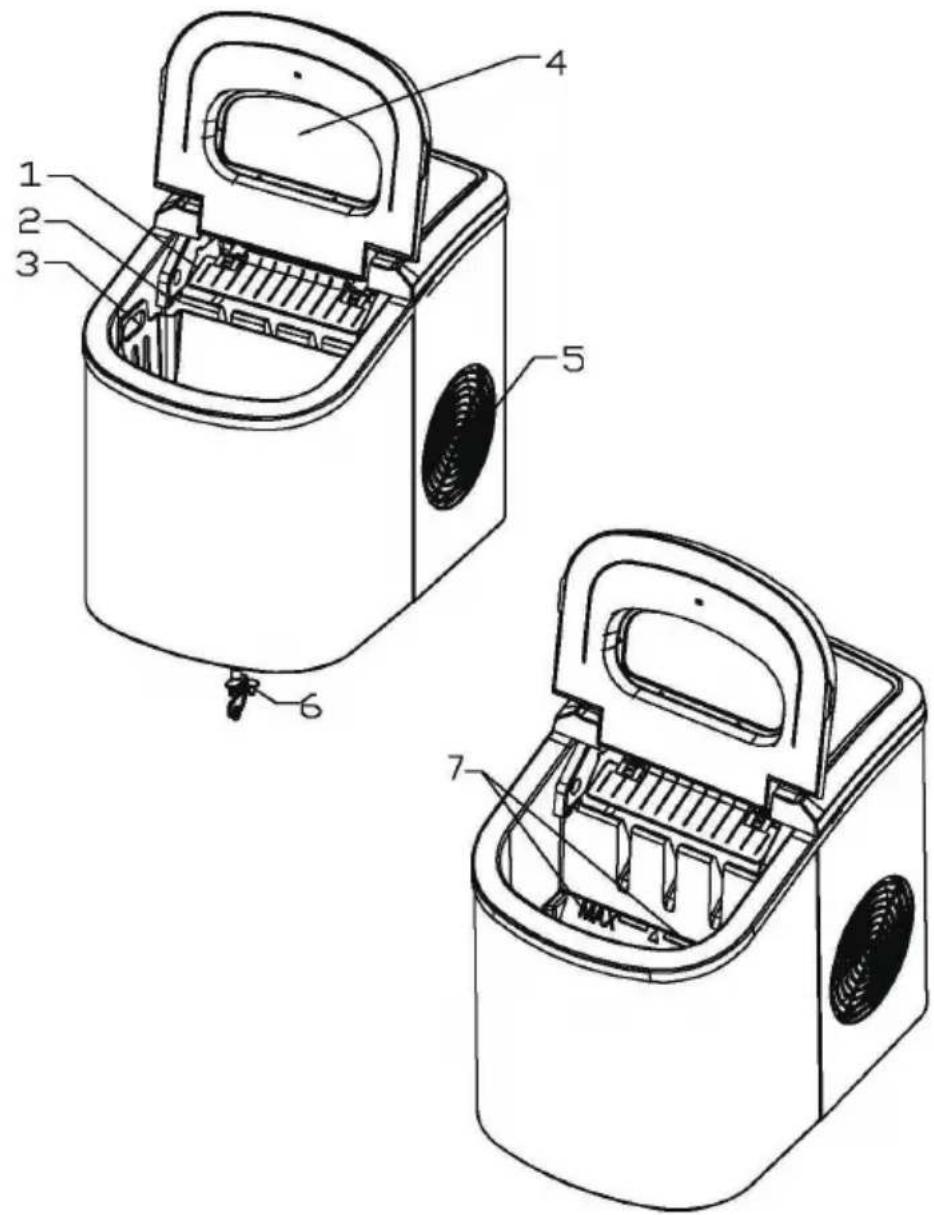

Instruction générale

1. Pelle à glace
2. Capteur de glace pleine
3. Panier à glace
4. Capot supérieur avec fenêtre transparente

5. Sortie d'air

6. Bouchon de vidange d'eau : sur la face inférieure avant de l'unité

7. NIVEAU D'EAU MAXIMUM —▲—

Retirez le panier à glace, vous pouvez voir la marque de niveau d'eau

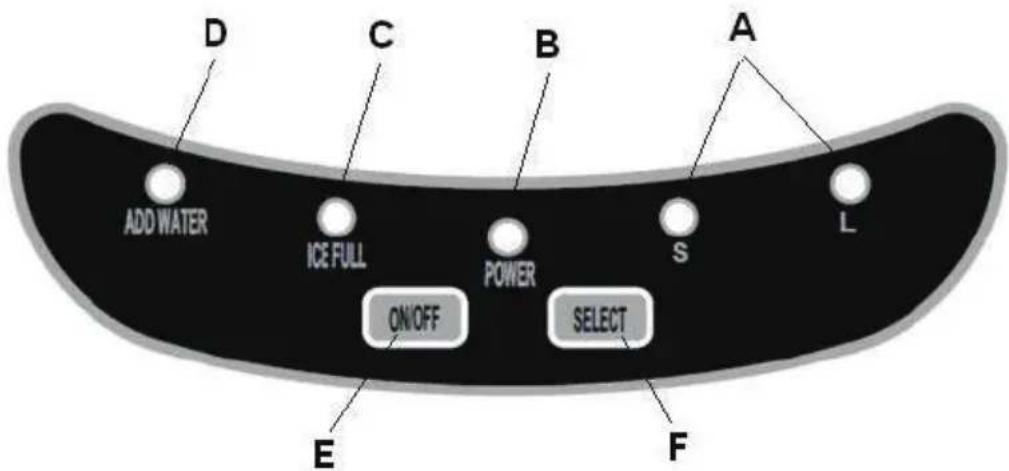

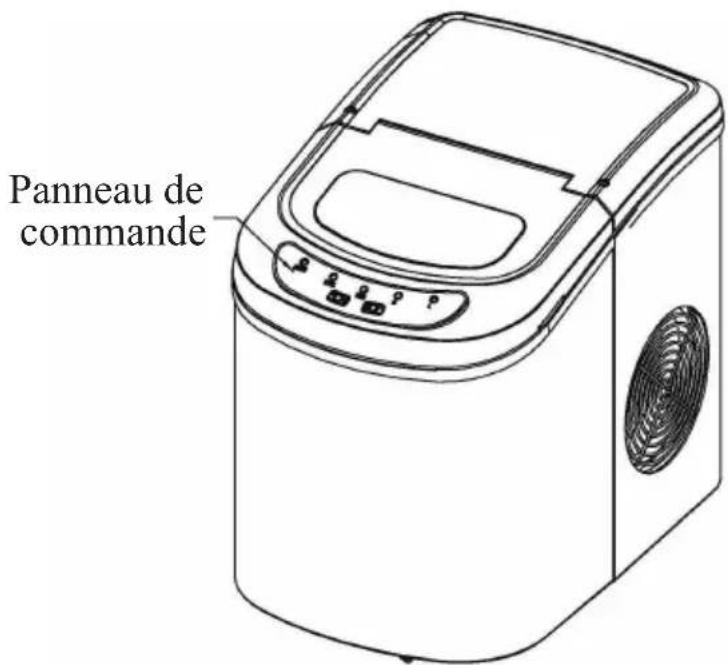

Position du panneau de commande et fonction

Panneau de commande : réglage de l'écran tactile facile à utiliser, fonctions visibles

A. Taille de glace sélectionnée : petite et grande
B. Indicateur d'alimentation
C. Indicateur de glace pleine
D. Indicateur de pénurie d'eau
E. Bouton pour allumer / éteindre l'appareil
F. Bouton F pour sélectionner la taille du glaçon

Panneau de commande

1. Retirez l'emballage extérieur et intérieur. Vérifiez si le panier à glace et la cuillère à glace sont à l'intérieur. S'il manque des pièces, veuillez contacter notre service client.
2. Retirez les rubans pour fixer la pelle à glace, le panier à glace et la cuillère à glace. Nettoyez le réservoir et le panier à glaçons.
3. Placez la machine à glaçons sur un plan de travail plat et plat sans lumière directe du soleil et autres sources de chaleur (ex: cuisinière, fournaise, radiateur). Assurez-vous qu'il y a au moins 4 pouces d'écart entre les côtés arrière et gauche / droit avec le mur.
4. Attendez une heure que le fluide frigorigène se stabilise avant de brancher la machine à glaçons.
5. L'appareil doit être positionné de manière à ce que la fiche soit accessible AVERTISSEMENT : remplir uniquement avec de l'eau potable.
   N'utilisez que de l'eau potable.

CONNEXION DE VOTRE ICE MAKER

DANGER

* Une mauvaise utilisation de la fiche mise à la terre peut entraîner un risque de choc électrique. Si le cordon d'alimentation est endommagé, veuillez nous connecter.

1. Cet appareil doit être correctement mis à la terre pour votre sécurité. Le cordon d'alimentation de cet appareil est équipé d'une fiche à trois broches qui s'accouple avec des prises murales standard à trois broches pour minimiser la possibilité de choc électrique.

2. Branchez votre appareil dans une prise murale exclusive, correctement installée et mise à la terre. Ne coupez ou ne retirez en aucun cas la troisième broche (mise à la terre) du cordon d'alimentation. Toute question concernant l'alimentation et / ou la mise à la terre doit être adressée à un électricien agréé.

3. Cet appareil nécessite une prise électrique standard de 110-120 volts, 60 Hz avec mise à la terre à trois broches.

NETTOYAGE ET ENTRETIEN DE VOTRE MACHINE À GLAÇONS

Avant d'utiliser votre machine à glaçons, il est fortement recommandé de la nettoyer soigneusement.

1. Retirez le panier à glaçons.
2. Nettoyez l'intérieur avec un détergent dilué, de l'eau tiède et un chiffon doux.
3. Utilisez ensuite l'eau pour rincer les pièces intérieures et vidangez l'eau en débranchant le bouchon de vidange sur la face inférieure avant.
4. L'extérieur de la machine à glaçons doit être nettoyé régulièrement avec une solution détergente douce et de l'eau tiède.
5. Séchez l'intérieur et l'extérieur avec un chiffon doux et propre.
6. Lorsque la machine ne doit pas être utilisée pendant une longue période, vidangez complètement l'eau et séchez l'intérieur.

UTILISATION DE VOTRE MACHINE À GLAÇONS

1. Ouvrez le couvercle, retirez le panier à glaçons et versez de l'eau dans le réservoir

Maintenez le niveau d'eau en dessous du repère de niveau d'eau.

1. Appuyez sur le bouton « POWER » sur le panneau de commande pour commencer le cycle de fabrication de glace.
2. Sélectionnez la taille du glaçon en appuyant sur le bouton « SELECT ». Si la température ambiante est inférieure à 60 ° F, il est recommandé de sélectionner un petit glaçon afin d'éviter que la glace ne colle.
3. Le cycle de fabrication de glace dure environ 6 à 13 minutes, selon le choix de la taille du glaçon et de la température ambiante. La température ambiante recommandée est de 50 °F à 105 °F.
4. Si la pompe à eau ne peut pas injecter de l'eau, la machine à glaçons s'arrêtera automatiquement et l'indicateur "AJOUTER EAU" s'allumera.

Appuyez sur le bouton « POWER », remplissez de l'eau jusqu'au maximum., ce qui repère de niveau d'eau et appuyez à nouveau sur le bouton « POWER » pour rallumer l'appareil. Laisser reposer le liquide réfrigérant à l'intérieur du compresseur au moins 3 minutes avant de redémarrer.

1. La machine à glaçons s'arrête lorsque le panier à glaçons est plein et l'indicateur « ICE » est allumé. Avertissement : la lumière directe du soleil ou la réflexion de la lumière du soleil peut entraîner un dysfonctionnement du capteur infrarouge. Si l'appareil ne s'arrête pas, même les glaçons obstruent le capteur, déplacez l'appareil dans un endroit où il n'y a pas de lumière du soleil.

2. Changez l'eau du réservoir toutes les 24 heures pour garantir un niveau d'hygiène raisonnable.

Si l'unité n'est pas utilisée, vidangez toute l'eau et séchez le réservoir.

DÉPANNAGE

PROBLÈME	CAUSE POSSIBLE	SOLUTION
L'indicateur "ADD WATER" est allumé	Manque d'eau	Arrêtez la machine à glaçons, remplissez d'eau et appuyez à nouveau sur le bouton « Power » pour redémarrer l'unité
L'indicateur "Ice" est allumé	La glace est pleine dans le panier	Retirez la glace du panier à glaçons. Appuyez continuellement sur le bouton « Select » pendant 5 secondes, l'appareil peut faire de la glace 10 cycles même si l'indicateur « ICE » est allumé
Les glaçons collent ensemble	Le cycle de fabrication de la glace est trop long	Stop the ice maker, and restart it when the ice blocks melt. Select the small size ice cube selection.
	La température de l'eau dans le réservoir interne est trop basse	Remplacez l'eau. Température de l'eau recommandée à 45°F-90°F
Le cycle de fabrication de la glace est normal mais aucune glace ne se forme	La température ambiante ou la température de l'eau dans le réservoir intérieur est trop élevée	La température ambiante doit être de 50°F-105°F, la température de l'eau doit être de 45 °F-90 °F
	Le réfrigérant dans le système de refroidissement fuit	Vérifier par un technicien qualifié
	Le tuyau du système de refroidissement est bloqué	Vérifier par un technicien qualifié

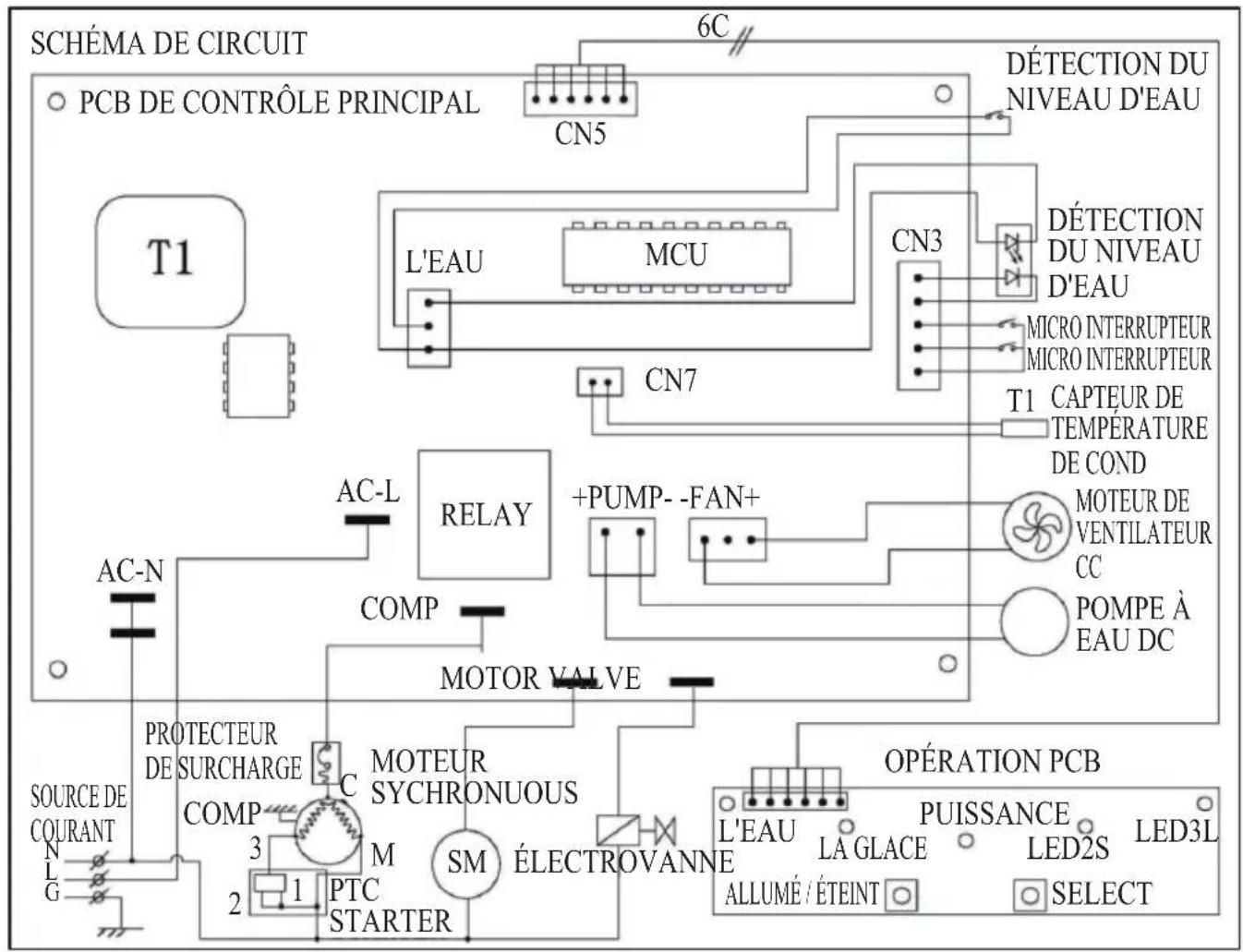

PARAMÈTRES TECHNIQUES ET SCHÉMA DE CIRCUIT

Modèle	EP22769
Type de protection	I
Puissance	115 V / 60 Hz
Courant de fabrication de glace	1,7A
Courant de récolte de glace	2,0 A
Réfrigérant	R600a0.810z / 23g
Pression de conception
Côté haut	290Psig
Côté bas	88Psig
Vésicant	C5H10
Poids net	16 lbs
Enceinte	Plastique


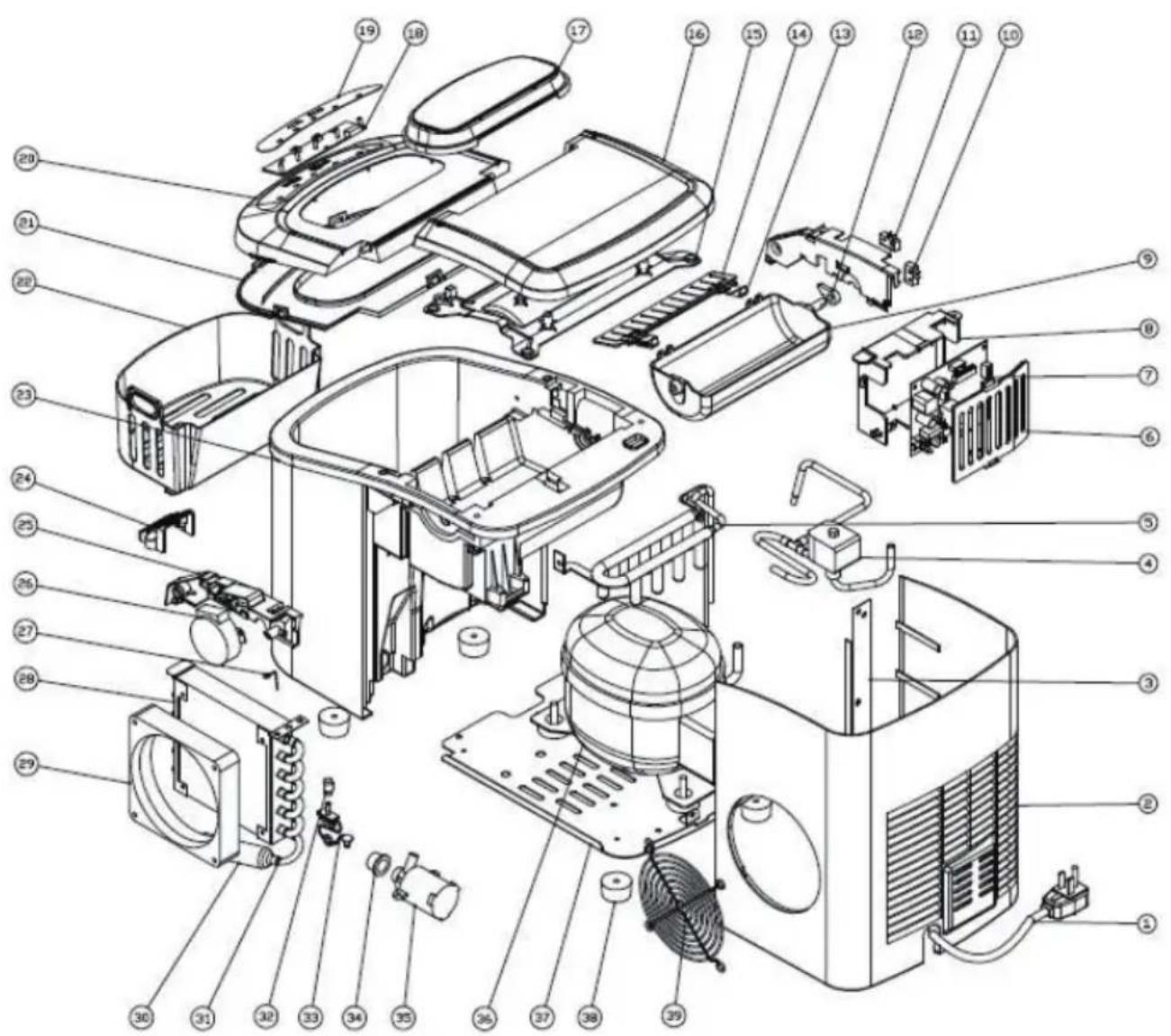

EXPLOSIVE DRAWINGS

1. Cordon d'alimentation
2. Panneau arrière
3. Plaque
4. Valve de magnétisme
5. Évaporateur
6. Couvercle du boîtier de contrôle
7. PCB principal
8. Boîte de contrôle
9. boîte de fabrication de glace
10. Micro-interrupteur
11. Support de réservoir intérieur, gauche
12. Came
13. Connecteur pour pelle à glace
14. Pelle à glace
15. Panneau inférieur arrière
16. Panneau supérieur arrière
17. Fenêtre transparente
18. Affichage du PCB
19. Clavier tactile

20. Panneau supérieur avant

21. Panneau inférieur avant

22. Panier à glace
23. Composants de moussage
24. Filtre à eau
25. Support de réservoir intérieur, droit
26. Moteur synchrone
27. Fil inoxydable
28. Condenseur
29. DC Moteur de ventilateur
30. Filtre sécheur
31. Filtre à tube de cuivre
32. Bouchon de vidange en silicone
33. Bouchon de vidange en nylon
34. Pompe d'étanchéité en silicone
35. DC Pompe à eau
36. Compresseur
37. Plaque de fond
38. Pied en caoutchouc
39. Grille d'aération

EN

Return / Damage Claim Instructions

NE PAS jeter la boîte/l'emballage d'origine.

Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte d'origine. Sans cela, votre retour ne sera pas accepté.

Prenez une photo des marquages de la boîte.

Une photo des marquages (texte) sur le côté de la boîte est requise au cas où une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à identifier votre numéro de produit pour s'assurer que vous recevez les bonnes pièces.

Prenez une photo des dommages (le cas échéant).

Une photo des dommages est toujours requise pour déposer une réclamation et obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous d'avoir la boîte même si elle est endommagée.

Envoyez-nous un e-mail avec les images demandées.

Envoyez-nous un e-mail directement depuis le marché où votre article a été acheté avec les images ci-jointes et une description de votre réclamation.
