EP24525US - Machine à glaçons COSTWAY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à glaçons
Marque	Costway
Modèle	EP24525US
Alimentation	115 V, 60 Hz
Courant de fabrication de glace	1.6 A
Courant de récolte de glace	2.6 A
Réfrigérant	R600a (32 g)
Poids net	11 kg
Matériau du boîtier	Acier inoxydable
Type de protection	I
Temps de cycle de fabrication de glace	Environ 13 à 25 minutes
Température ambiante recommandée	Inférieure à 30 °C
Température d'eau recommandée	Maximale 25 °C
Fonction minuterie	Oui, réglable par cycles de 1 minute (max. 6 min)
Mode nettoyage	Oui (appui long sur ON/OFF)
Indicateur de manque d'eau	Oui
Indicateur de glace pleine	Oui
Fenêtre transparente	Oui
Accessoires inclus	Panier à glace, pelle à glace
Délai de redémarrage du compresseur	3 minutes après arrêt
Service client	[e-mail]

FOIRE AUX QUESTIONS - EP24525US COSTWAY

Que faire si le symbole de manque d'eau reste allumé alors que le réservoir est plein ?

Vérifiez l'électrovanne d'admission. Si elle est défectueuse, contactez le service technique. Vous pouvez également vérifier que le filtre à eau et le tuyau séparateur d'eau ne sont pas obstrués.

Comment ajuster l'épaisseur des glaçons ?

Pendant la fabrication de glace, appuyez sur les boutons + et - pour augmenter ou diminuer le temps de cycle (1 minute par pression, max 6 minutes). Cela n'affecte que le cycle en cours.

Pourquoi les glaçons sont-ils trop fins ?

Cela peut être dû à une température ambiante élevée (déplacez l'appareil dans un endroit plus frais), une température d'eau trop élevée (max 25°C) ou un temps de fabrication trop court (augmentez-le avec le bouton +).

La machine ne produit pas de glaçons, que faire ?

Vérifiez que la température ambiante est inférieure à 30°C et que l'eau est froide. Si le problème persiste, il peut y avoir une fuite ou un blocage du système de réfrigérant ; contactez un technicien qualifié.

Comment nettoyer la machine à glaçons ?

Utilisez le mode CLEAN en appuyant sur le bouton ON/OFF pendant plus de 5 secondes. Pour un nettoyage en profondeur, retirez le panier, nettoyez l'intérieur avec un détergent doux et de l'eau tiède, puis rincez et videz par le port de vidange.

Comment vidanger l'eau de la machine ?

Retirez le bouchon de vidange à l'arrière de l'appareil. Si vous voulez vider complètement le grand réservoir, branchez l'appareil sans le démarrer, retirez le bouchon en silicone et attendez que l'eau s'écoule.

Pourquoi le compresseur ne redémarre-t-il pas immédiatement après un arrêt ?

Un délai de 3 minutes est intégré pour protéger le compresseur. Attendez avant de redémarrer l'appareil.

Le tuyau séparateur d'eau est bouché, comment le nettoyer ?

Éteignez l'appareil, démontez le tuyau et utilisez un fil mince pour déboucher chaque trou. Assurez-vous que l'eau peut s'écouler librement avant de le remettre en place.

Quelle est la température ambiante idéale pour la machine ?

La température ambiante ne doit pas dépasser 30°C. Idéalement, placez l'appareil dans un endroit frais, à l'abri de la lumière directe du soleil.

L'appareil émet un bruit de pompe, est-ce normal ?

Un bruit de pompe peut survenir si l'eau est de mauvaise qualité. Cela n'affecte pas le fonctionnement de l'appareil. Utilisez de l'eau de bonne qualité pour minimiser le bruit.

MODE D'EMPLOI EP24525US COSTWAY

Machine à Glaçons EP24525US

⚠️ Veuillez lire attentivement toutes les instructions.

Conservez les instructions pour vous y référer ultérieurement.

Vérifiez toutes les pièces et les accessoires.

Lisez attentivement chaque étape et suivez l'ordre correct.

Nous recommandons que, dans la mesure du possible, tous les produits soient assemblés à proximité de la zone où ils seront utilisés, afin d'éviter tout déplacement inutile du produit une fois assemblé.

Placez toujours le produit sur une surface plane et stable.

Conservez toutes les petites pièces de ce produit et les matériaux d'emballage hors de portée des bébés et des enfants, car ils pourraient présenter un risque d'étouffement.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Votre sécurité et celle des autres sont très importantes.

Nous avons fourni de nombreux manuels de messages de sécurité importants et votre appareil. Lisez et respectez toujours tous les messages de sécurité.

C'est le symbole d'alerte de sécurité:

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ».

DANGER

AVERTISSEMENT

Ces mots signifient :

Vous pouvez être tué ou gravement blessé si vous ne suivez pas immédiatement les instructions.

Tous les messages de sécurité vous indiqueront quel est le danger potentiel, vous indiqueront comment réduire les risques de blessure et vous indiqueront ce qui peut arriver si les instructions ne sont pas suivies.

Lors de l'utilisation d'appareils électriques, des précautions de sécurité de base doivent être suivies pour réduire le risque d'incendie, de choc électrique et de blessures aux personnes ou aux biens. Lisez toutes les instructions avant d'utiliser un appareil.

CONSEILS DE SÉCURITÉ IMPORTANTS

- Ne faites pas fonctionner cet appareil ou tout autre appareil avec un cordon endommagé.

Connectez-vous uniquement à des prises correctement polarisées.

Aucun autre appareil ne doit être branché sur la même prise.

Assurez-vous que la fiche est complètement insérée dans la prise.

- Ne faites pas passer le cordon d'alimentation sur de la moquette ou d'autres isolants thermiques. Ne couvrez pas le cordon. Gardez le cordon à l'écart des zones de circulation et ne l'immergez pas dans l'eau.

- Nous ne recommandons pas l'utilisation d'une rallonge, car elle peut surchauffer et devenir un risque d'incendie. Si vous devez utiliser une rallonge, utilisez la taille minimale No.14AWG et une puissance nominale d'au moins 1875 watts.

FR

• Débranchez la machine à glaçons avant de la nettoyer ou d'effectuer toute réparation ou entretien.
• Faites preuve de prudence et faites preuve d'une surveillance raisonnable lorsque l'appareil est utilisé à proximité d'enfants.
• N'utilisez pas votre machine à glaçons à l'extérieur. Placez la machine à glaçons à l'abri de la lumière directe du soleil et assurez-vous qu'il y a au moins 6 pouces/15 cm d'espace entre l'arrière de votre appareil et le mur. Gardez une distance minimale de 6 pouces/15 cm de chaque côté de votre appareil libre.
• N'utilisez pas d'autre liquide pour fabriquer le glaçon que de l'eau.
• Ne nettoyez pas votre machine à glaçons avec des liquides inflammables. Les fumées peuvent créer un risque d'incendie ou d'explosion.
• Ne basculez pas.
• Si la machine à glaçons est amenée de l'extérieur en hiver, laissez-la se réchauffer quelques heures à température ambiante avant de la brancher.

AVERTISSEMENT : Cet appareil doit être mis à la terre.

- DANGER - Risque d'incendie ou d'explosion. Réfrigérant inflammable utilisé. N'utilisez pas d'appareils mécaniques pour dégivrer la machine à glaçons. Ne percez pas le tube de réfrigérant.

- DANGER – Risque d'incendie ou d'explosion. Réfrigérant mable utilisé. À réparer uniquement par un personnel de service é. Ne percez pas le tube de réfrigérant.

• ATTENTION - Risque d'incendie ou d'explosion. Réfrigérant inflammable utilisé. Consultez le manuel de réparation/guide du propriétaire avant d'essayer d'installer ou de réparer ce produit. Toutes les précautions de sécurité doivent être suivies.
• ATTENTION - Risque d'incendie ou d'explosion. Éliminer la propriété conformément aux réglementations fédérales ou locales. Réfrigérant inflammable utilisé.
• ATTENTION-Risque d'incendie ou d'explosion. En raison de la perforation du tube de réfrigérant ; Suivez attentivement les instructions de manipulation. Réfrigérant inflammable utilisé.
• La machine à glaçons doit être installée conformément à la norme de sécurité pour les systèmes de réfrigération, ASHRAE15. La machine à glaçons ne doit pas être installée dans les couloirs ou les couloirs des bâtiments publics.

FR

- Si l'appareil présente des problèmes devant être entretenus, le remplacement par des composants similaires et l'entretien doivent être effectués par un personnel d'entretien qualifié, afin de minimiser le risque d'inflammation possible en raison de pièces incorrectes ou d'un entretien inapproprié.

IMPORTANT:

Les fils de ce câble d'alimentation sont colorés conformément au code suivant :

Vert ou Vert avec une bande jaune : Mise à la terre

Blanc : Neutre

Noir : en direct

Pour éviter tout danger dû à l'instabilité de l'appareil, celui-ci doit être placé sur une surface plane ou plane.

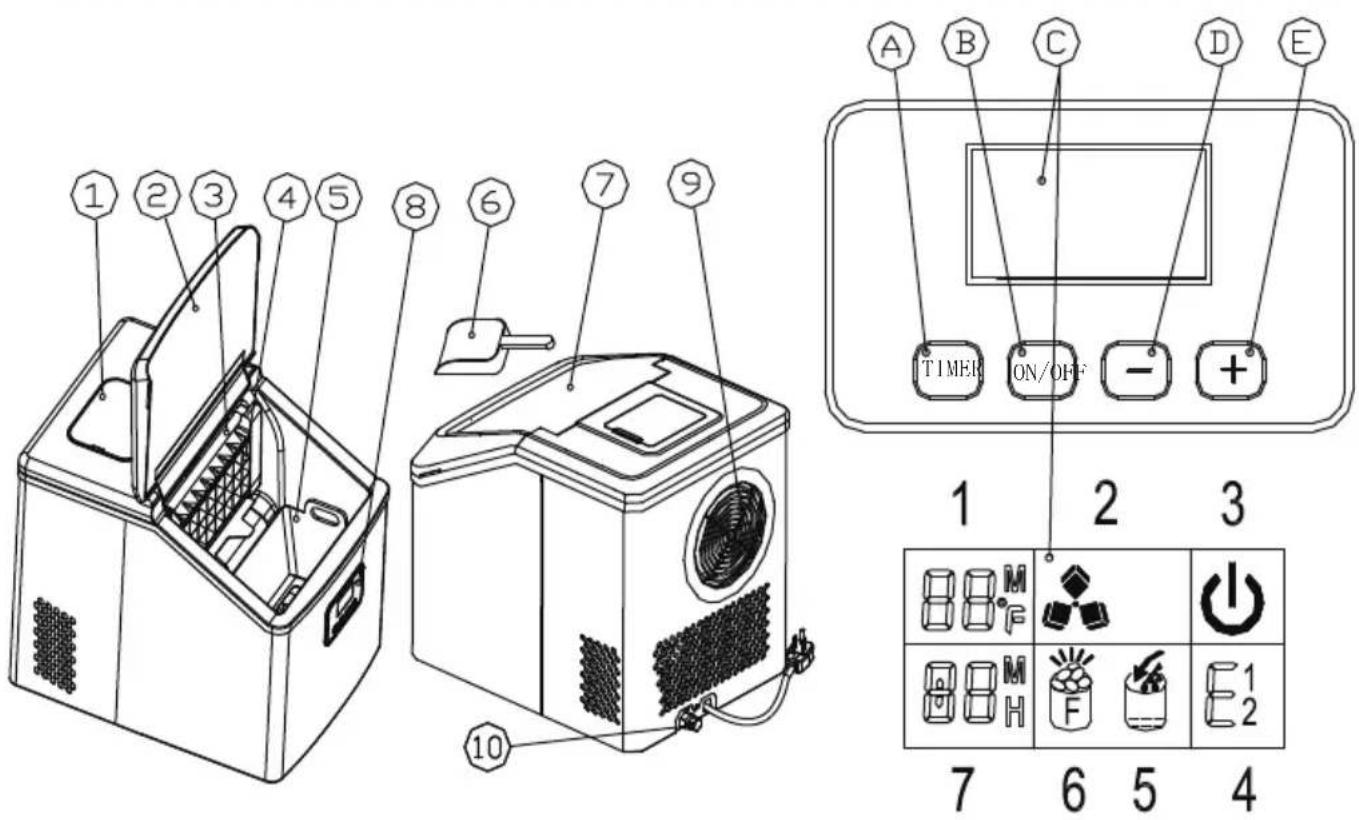

APPRENDRE À CONNAÎTRE VOTRE UNITÉ

1. Couvercle du réservoir d'eau
2. Couvercle supérieur de l'unité
3. Tuyau séparateur d'eau
4. Évaporateur

5. Panier à glace

6. Pelle à glace

7. Fenêtre transparente
8. Panneau de commande
9. Sortie d'air chaud
10. Orifice de vidange d'eau : pour vidanger l'eau de l'unité.

A. Minuterie
B.ON/OFF (Marche/Arrêt)
C. Zone d'affichage LCD
D. Fabrication de glace et réduction de la minuterie
E. Fabrication de glace et augmentation de la minuterie\

FR

1. Symbole de température ambiante et de compte à rebours de fabrication de glace : lorsque l'écran affiche , le compte à rebours de fabrication de glace, lorsque l'écran affiche , signifie la température ambiante.
2. Symbole de fabrication de glace et de récolte de glace : lorsque le symbole est allumé, l'appareil fabrique des glaçons, lorsque le symbole clignote, l'appareil est en train de récolter de la glace.
3. Symbole marche/arrêt.
4. Code d'erreur E1-Panne du capteur de température ambiante.

E2-Panne du capteur du tube réfrigérant

1. Symbole d'avertissement de manque d'eau.
2. Symbole d'avertissement de glace pleine.
3. Zone d'affichage du réglage de l'heure. Lorsqu'il est affiché , l'unité de minuterie est activée/désactivée, lorsqu'il est affiché , le réglage du temps de fabrication de glace.

PROCÉDURES D'OPÉRARION ET ENTRETIEN

DÉBALLAGE DE VOTRE MACHINE À GLAÇONS

1. Retirez l'emballage extérieur et intérieur, puis vérifiez que tous les accessoires sont inclus. Si des pièces manquent, veuillez contacter notre service client.
2. Nettoyez l'intérieur avec de l'eau tiède et un chiffon doux. Sortez le panier à glace et nettoyez-le.
3. Placez votre machine à glaçons sur une table éloignée de la lumière directe du soleil et d'autres sources de chaleur (c'est-à-dire : cuisinière, fournaise et radiateur). Assurez-vous qu'il y a au moins 15 cm entre l'arrière et les côtés de votre machine à glaçons et le mur.
4. Attendez une heure que le fluide frigorigène se stabilise avant de brancher votre machine à glaçons.
5. L'appareil doit être positionné de manière à ce que la prise soit accessible.

AVERTISSEMENT : remplir avec de l'eau potable uniquement.

CONNEXION DE VOTRE MACHINE À GLAÇONS

* Une mauvaise utilisation de la fiche mise à la terre peut entraîner un risque de choc électrique. Si le cordon d'alimentation est endommagé, veuillez appeler un technicien qualifié.

1. Cet appareil doit être correctement mis à la terre pour votre sécurité. Le cordon d'alimentation de cet appareil est équipé d'une fiche de mise à la terre qui s'accouple avec les prises murales de mise à la terre standard afin de minimiser les risques d'électrocution.
2. Branchez votre appareil dans une prise murale dédiée, correctement installée et mise à la terre. N'endommagez en aucun cas le dispositif de mise à la terre de la fiche. Toute question concernant l'alimentation et/ou la mise à la terre doit être consultée avec un électricien certifié.
3. Cet appareil nécessite une prise électrique standard de 110-120 volts, 60 Hz avec une bonne mise à la terre.

NETTOYAGE ET ENTRETIEN DE VOTRE MACHINE À GLAÇONS

Avant d'utiliser votre machine à glaçons, il est fortement recommandé de la nettoyer soigneusement.

1. Sortez le panier à glace.
2. Nettoyez l'intérieur avec un détergent dilué, de l'eau tiède et un chiffon doux.
3. Utilisez ensuite l'eau pour rincer les pièces intérieures et vidangez l'eau du port de vidange en débranchant le bouchon de vidange à l'arrière.
4. L'extérieur de la machine à glaçons doit être nettoyé régulièrement avec une solution détergente douce et de l'eau tiède.
5. Séchez l'intérieur et l'extérieur avec un chiffon doux.
6. Lorsque l'appareil n'est pas utilisé pendant une longue période, ouvrez le bouchon de vidange d'eau pour vider complètement l'eau du réservoir d'eau.

Après avoir utilisé votre machine à glaçons pendant une longue période, nous vous suggérons également de nettoyer votre appareil. Surtout pour le tuyau séparateur d'eau et les filtres à eau, vous devez les nettoyer périodiquement.

FR

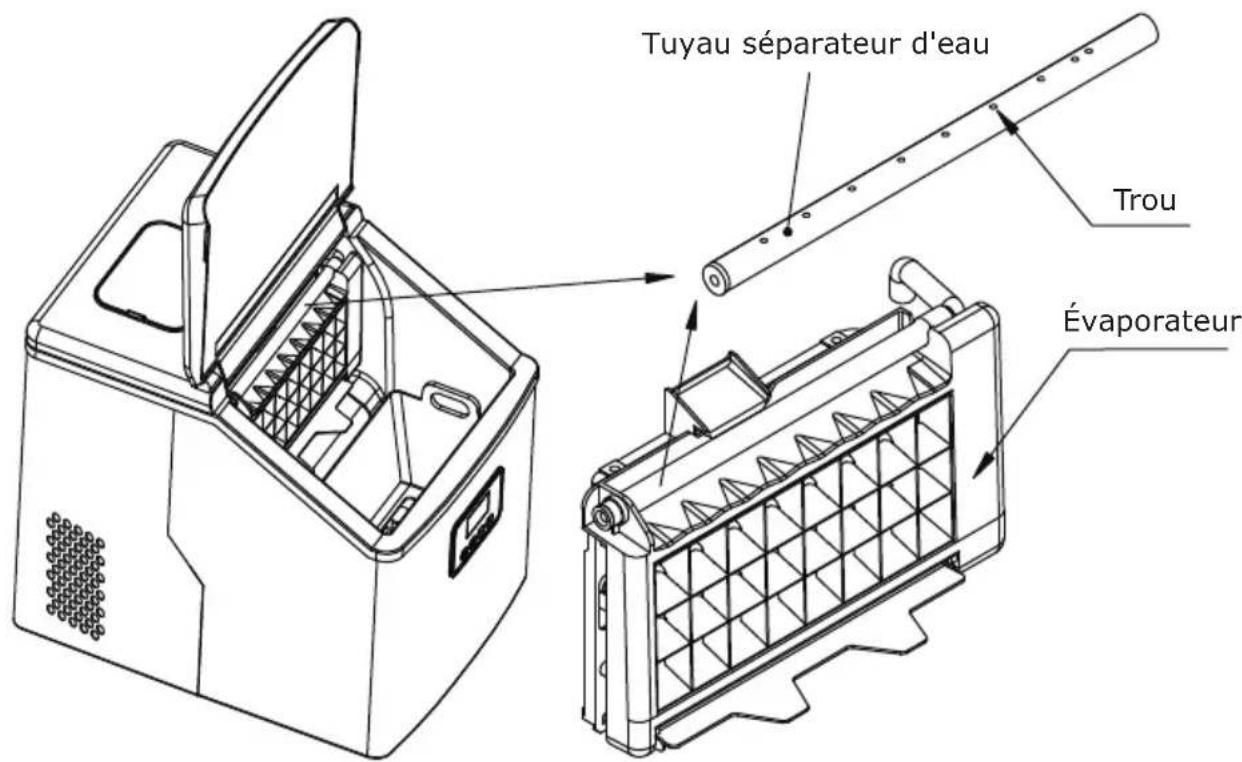

1. Si le tuyau du séparateur d'eau est bloqué et qu'il n'y a pas d'eau qui coule lorsque vous écoutez le compresseur et que la pompe à eau à l'intérieur fonctionne toujours, veuillez d'abord éteindre l'appareil, démonter ce tuyau et le nettoyer. Nettoyez chaque trou sur la paroi du tuyau affiché dans l'image suivante. Après le nettoyage, réinstallez le tuyau du séparateur d'eau et assurez-vous que la borne droite du tuyau se connecte au puits de tuyau en silicone et comme l'original.

1. Pour le réservoir d'eau et le grand réservoir d'eau, nettoyez-les avec un détergent dilué, de l'eau tiède et un chiffon doux. Ensuite, utilisez l'eau pour rincer l'intérieur et vidangez l'eau du port de vidange en débranchant le bouchon de vidange à l'arrière. Cela vous aidera à garder l'appareil et le glaçon hygiéniques et à faire fonctionner l'appareil normalement.
2. Lors du nettoyage, si vous constatez que le glaçon est laissé sur l'évaporateur et ne peut pas être retiré facilement, vous pouvez allumer l'appareil pour le laisser entrer dans le processus de fabrication de glace, puis appuyer sur le bouton ON/OF pendant plus de 5 secondes pour laisser l'appareil démarrer le processus de collecte de glace pour faire fondre le glaçon. Cela vous aidera à retirer le glaçon dur.

Comment vider complètement l'eau du réservoir interne et du grand réservoir d'eau

FR

Parce que l'eau dans le grand réservoir d'eau est arrêtée pour vidanger le port par la vanne d'eau, si vous voulez vidanger toute l'eau, veuillez brancher l'appareil et mais ne démarrez pas l'appareil, puis retirez le bouchon du port de vidange à la retour. Attendez quelques minutes et toute l'eau s'écoulera.

UTILISATION DE VOTRE MACHINE À GLAÇONS

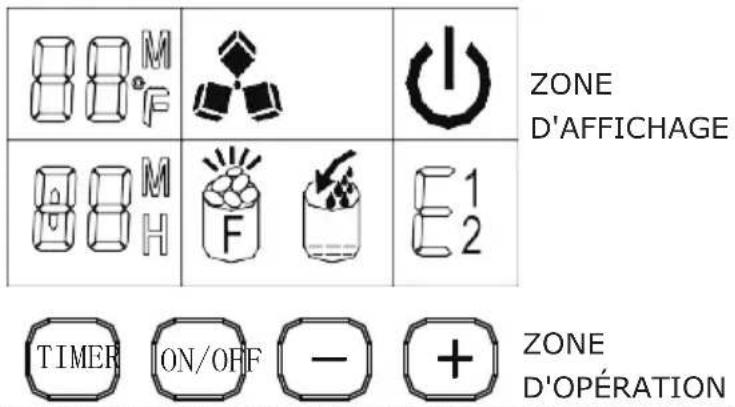

Panneau de commande et zone d'affichage

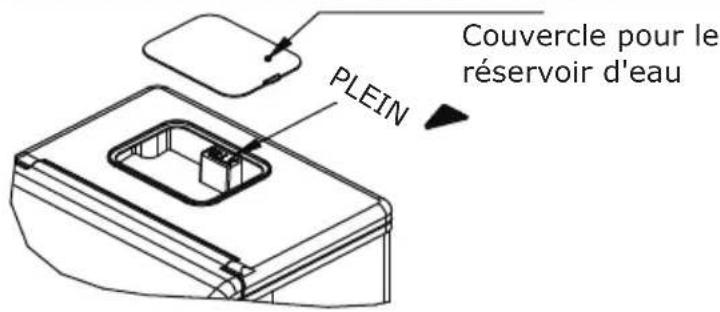

1. Retirez le couvercle du réservoir d'eau et versez de l'eau potable dans le réservoir d'eau.

Et assurez-vous de maintenir le niveau d'eau en dessous du niveau maximal avec la marque FULL (PLEIN) affichée dans l'image suivante. Ensuite, remettez immédiatement le couvercle en place pour éviter que des corps étrangers ne pénètrent à l'intérieur.

Avertissement : Ne versez pas d'eau dans le réservoir d'eau interne situé sous le panier à glaçons. Ce réservoir n'est pas assez grand et affectera les performances de fabrication de glace.

1. Lorsque vous branchez l'appareil, le symbole d'alimentation <⏻> clignote. Appuyez sur le bouton , l'appareil commencera à fabriquer des glaçons, le symbole de fabrication de glace <💡> continuera à fonctionner. Le coin supérieur gauche de la zone d'affichage affichera la température ambiante, c'est-à-dire : 80 ℉ signifie que la température ambiante est de 80 ℉. Après plusieurs minutes, cette zone affichera un numéro clignotant, la fabrication de glace comptera à rebours, c'est-à-dire : 10M signifie que la fabrication de glace se terminera 10 minutes plus tard.

2. Lorsque la machine à glaçons récolte, le symbole < > clignote, l'eau s'écoule du réservoir d'eau supérieur vers le réservoir d'eau inférieur à travers l'électrovanne, le symbole < > s'allume lorsque l'eau du réservoir d'eau inférieur est pleine, le symbole < > s'éteindra, puis le prochain cycle de fabrication de glace recommencera. Lorsqu'il n'y a pas d'eau dans le réservoir d'eau, le symbole < > reste allumé. Éteignez l'appareil et remplissez à nouveau d'eau, puis redémarrez l'appareil pour faire un glaçon. Ou remplissez l'eau directement et attendez 20 minutes, et l'unité redémarrera.

FR

Remarque : Le cycle de fabrication de glace dure environ 13 à 25 minutes, selon la température ambiante. Et pour la première fois, selon la température initiale de l'eau, la fabrication de glace la dernière fois sera un peu plus longue. Dans la température ambiante extrêmement chaude, le temps de fabrication de glace peut varier considérablement, mais il ne dépassera pas 35 minutes.

Si vous pensez que le glaçon n'est pas assez épais, pendant la fabrication de glace, appuyez sur <+>et<->pour régler le délai de fabrication de glace. Appuyez une fois et le cycle de fabrication de glace augmentera ou diminuera d'une minute, 6 minutes maximum. Cela ne peut commencer qu'à partir du nouveau cycle.

1. Appuyez sur le bouton plus de 5 s, et la machine entrera dans le mode «CLEAN».

2. Lorsque le symbole Ice Full (glace plein) est allumé, l'appareil s'arrêtera, retirera le glaçon à l'intérieur et l'appareil recommencera à fonctionner.

Si vous appuyez sur le bouton plus de 5 s, lorsque la machine à glaçons fonctionne, l'unité commencera à récolter. Appuyez sur le bouton et l'appareil s'éteindra.

Réglage de la minuterie. Le réglage de la minuterie est lié à l'épaisseur des glaçons. Lorsque l'appareil vient d'être allumé, la minuterie peut être réglée en fonction du système ou par vous-même pour décider de l'épaisseur de la glace. Lorsque l'appareil fonctionne, il ne peut plus être réglé.

Appuyez sur le bouton , l'écran affichera <1H> puis appuyez sur <+> et <-> pour régler l'heure. Pendant le réglage, le H clignote, après 5s, le H restera allumé et l'appareil sera dans votre réglage de minuterie.

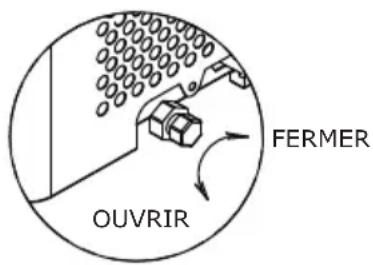

1. Vidange de l'eau : retirez le bouchon de vidange à l'arrière de l'appareil, retirez le bouchon en silicone, puis vidangez l'eau à l'intérieur. Il est préférable de changer l'eau toutes les 24 heures et de nettoyer l'appareil tous les 3 jours.

A、Assurez-vous que le réservoir d'eau, le filtre à eau et le tuyau du séparateur d'eau ne sont pas bloqués, puis nettoyez-les.
B、La température de l'eau affectera la capacité de fabrication de glace. Plus la température est basse, plus le glaçon produit.
C. Plus la température ambiante est froide, plus le glaçon produit.
D、Utilisez toujours de l'eau de bonne qualité pour vous assurer que la pompe fonctionne bien. Une eau de mauvaise qualité causera un bruit de pompe mais n'affectera pas le fonctionnement de l'unité.
E. Le compresseur redémarre 3 minutes plus tard si vous éteignez l'appareil.

DÉPANNAGE

PROBLÈME	CAUSE POSSIBLE SOLUTION
> est allumé	Manque d'eau	Éteignez l'appareil et ajoutez de l'eau jusqu'au niveau, puis redémarrez l'appareil.
> est allumé	Trop de glaçons dans le panier	Retirer le glaçon du panier
Le réservoir d'eau contient de l'eau, mais< [x107] > est allumé	L'électrovanne d'admission est en panne	Besoin de la personne du service technique pour entretenir
	Panne du capteur de température ambiante	L'appareil peut toujours fonctionner, changez pour un nouveau capteur
	Panne du capteur du tube frigorifique	L'appareil peut toujours fonctionner, changez pour un nouveau capteur
Pas d'eau dans le tuyau du séparateur d'eau	Les trous sont bouchés	Utilisez un fil mince pour piquer chaque trou, jusqu'à ce que l'eau puisse s'écouler facilement.
	Filtre à eau est bouché	Nettoyer le filtre à eau
Les glaçons sont épais et ne peuvent pas tomber	Cycle de fabrication de glace trop long	Appuyez sur <-> pour réduire le temps de fabrication de glace.
Glaçon mince	Température ambiante trop élevée	Déplacez l'appareil dans un endroit frais
	Température de l'eau trop élevée	La température de l'eau ne doit pas dépasser 25 °C (77 °F).
	Fabrication de glace courte	Appuyez sur <+> pour augmenter le temps de fabrication de glace.
l'unité fonctionne mais pas de glaçon	La température ambiante est élevée ou la température de l'eau est élevée	Déplacez l'appareil à une température ambiante inférieure à 30 °C (86 °F) et remplissez d'eau froide.
	Fuite du système de réfrigérant	Besoin de la personne du service technique pour entretenir
	Le système de réfrigérant est bloqué	Besoin de la personne du service technique pour entretenir

PARAMÈTRES TECHNIQUES & SCHÉMA DE CIRCUIT

PARAMÈTRES TECHNIQUES

Modèle	EP24525US
Type de protection	I
Puissance	115V/60Hz
Courant de fabrication de glace	1.6A
Courant de récolte de glace	2.6A
Réfrigérant	R600a 1.13Oz/32g
Côté haut	260Psig
Côté bas	88Psig
Poids net	11kg
Boîtier	Inoxydable

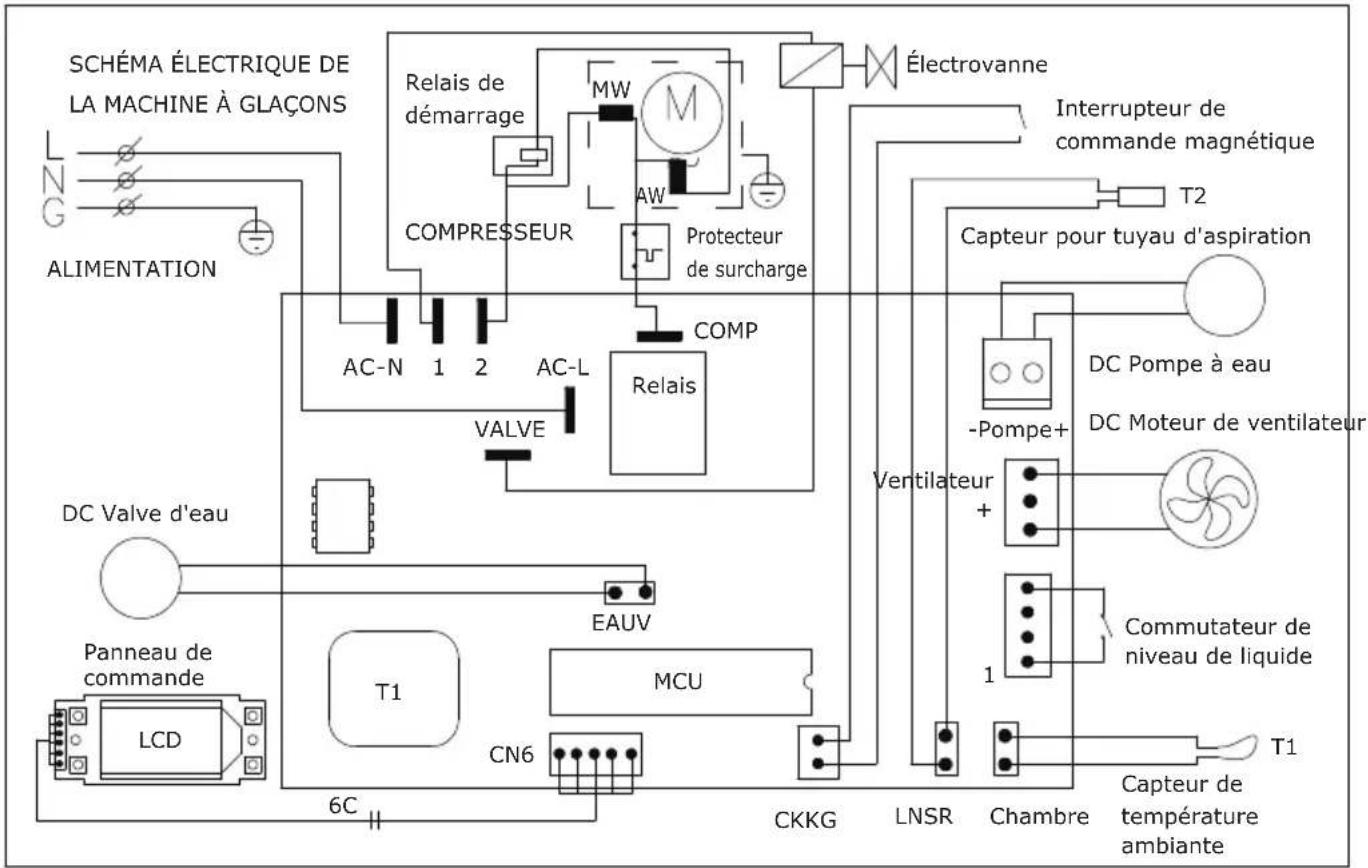

SCHÉMA DE CIRCUIT

