Type de produit	Station d'accueil / Lecteur de cartes portable avec boîtier SSD
Marque	Renkforce
Modèle	RF-PCR-550
Dimensions (L x H x P)	127 x 12 x 57 mm
Poids	Environ 98 g
Alimentation	Port principal USB-C : 5 V/3 A max. Port PD : 20 V/5 A, 100 W max. Ports USB 3.0 : 5 V/1,5 A max.
Connectivité	USB-C (principal), USB-C PD, 2x USB 3.0, HDMI, lecteur microSD/SD, connecteur M.2 SSD
Fonctions principales	Lecture/écriture cartes mémoire (microSD/SD) ; transfert de données via USB 3.0 ; affichage vidéo HDMI 4K@30Hz ; Power Delivery jusqu'à 100 W ; installation de SSD M.2 2280
Capacité carte mémoire max.	128 Go
Débit carte mémoire	Jusqu'à 104 Mo/s
Capacité SSD max.	2 To
Débit SSD	Jusqu'à 6 Go/s
Résolution HDMI max.	3840 x 2160 @ 30 Hz
Systèmes d'exploitation supportés	Windows 7/8/10 et supérieur, macOS 10.0 et supérieur, Ubuntu 16.04 LTS et supérieur, Android 5.0 et supérieur
Contenu de l'emballage	Boîtier, vis (1 grande, 4 petites), câble USB-C, tournevis, pieds en caoutchouc, mode d'emploi
Entretien et nettoyage	Nettoyer avec un chiffon sec et sans fibres ; débrancher avant nettoyage ; ne pas utiliser de produits abrasifs
Température de fonctionnement	0 à +40 °C
Humidité de fonctionnement	10 à 90 % HR (sans condensation)
Température de stockage	0 à +70 °C
Sécurité	Ne pas exposer à l'humidité, températures extrêmes, lumière directe du soleil, secousses ; maintenir hors de portée des enfants
Réparabilité	Les modifications et réparations doivent être effectuées par un technicien agréé

FOIRE AUX QUESTIONS - RF-PCR-550 Renkforce

Quels types de cartes mémoire puis-je utiliser avec la station d'accueil RF-PCR-550 ?

Vous pouvez utiliser des cartes microSD et SD jusqu'à 128 Go, avec un débit maximal de 104 Mo/s.

Quel format de SSD M.2 est compatible ?

Le boîtier accepte les SSD au format M.2 2280 d'une capacité maximale de 2 To.

Puis-je recharger mon smartphone via le port USB-C ?

Oui, le port Power Delivery (PD) permet de recharger des appareils compatibles jusqu'à 100 W.

Comment installer le SSD dans le boîtier ?

Retirez les vis du fond, sortez la carte, branchez le SSD sur le connecteur M.2, fixez-le avec la grande vis, puis remontez le boîtier avec les 4 petites vis.

Quelle résolution vidéo maximale puis-je obtenir via HDMI ?

Le port HDMI supporte une résolution maximale de 3840 x 2160 à 30 Hz.

La station d'accueil est-elle compatible avec Ubuntu ?

Oui, elle est compatible avec Ubuntu 16.04 LTS et versions ultérieures.

Puis-je utiliser simultanément les deux ports USB 3.0 ?

Oui, mais le courant maximal total est de 5 V/1,5 A partagé entre les deux ports.

Que faire si le SSD n'est pas détecté ?

Vérifiez que le SSD est correctement inséré dans le connecteur M.2, que les vis sont bien serrées et que le boîtier est bien refermé. Le voyant SSD doit être blanc fixe.

Comment nettoyer la station d'accueil ?

Débranchez tous les câbles et nettoyez avec un chiffon sec et sans fibres. N'utilisez pas de produits abrasifs ou chimiques.

Quelle est la signification des voyants lumineux ?

Le voyant d'alimentation (bleu fixe) indique une alimentation électrique correcte. Le voyant SSD (blanc fixe) indique que le SSD est détecté.

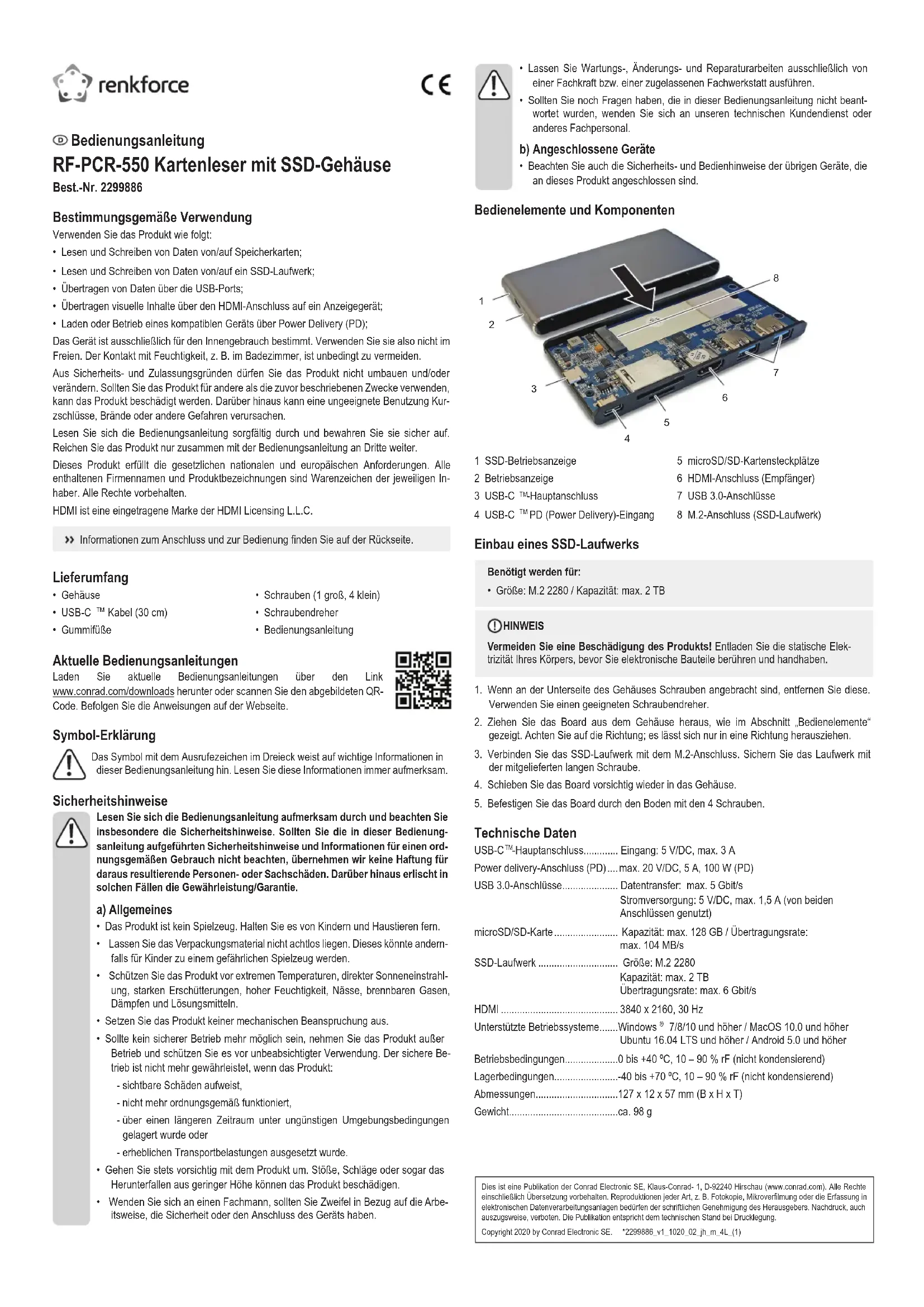

MODE D'EMPLOI RF-PCR-550 Renkforce

Lecteur de cartes portable avec boîtier SSD

N° de commande 2299886

Utilisation prévue

Utilisez le produit pour :

• inscrire et lire des données à partir/sur des cartes à mémoire ;
• inscrire et lire des données à partir/sur un lecteur de disque SSD ;
  • transférer des données via des ports USB ;
  • transférer un contenu visuel sur un appareil d'affichage via le port HDMI :
• régénérer ou faire fonctionner un appareil compatible via Power Delivery (PD) ;

Il est uniquement destiné à une utilisation à l'intérieur. Ne l'utilisez pas à l'extérieur. Tout contact avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que courts-circuits, incendies et autres dangers.

Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

HDMI est une marque déposée de HDMI Licensing L.L.C.

» Voir au verso pour les informations détaillées de raccordement et de fonctionnement.

Contenu de l'emballage

• Boîtier

- Vis (1x grande, 4x petites)

• Câble USB-C ™ (30 cm)

- Tournevis

- Pieds en caoutchouc

- Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web

Explication des symboles

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Consignes de sécurité

Lisez attentivement le mode d'emploi et respectez en particulier les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

a) Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériau d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.

- N'exposez pas le produit à des contraintes mécaniques.

- Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :

- ne fonctionne plus correctement,

- a été stocké pendant une période prolongée dans des conditions défavorables ou

- a été transporté dans des conditions très rudes.

- Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
• L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.

b) Appareils connectés

- Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

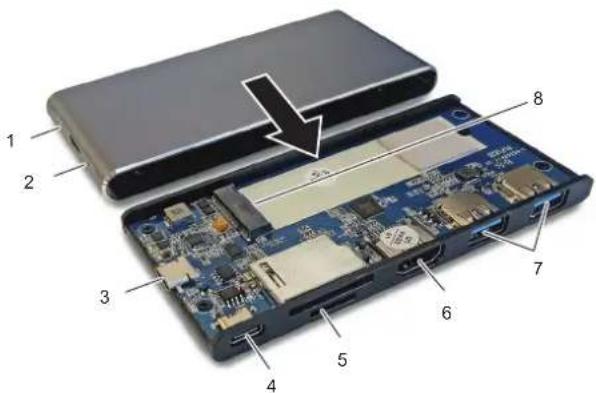

Éléments de fonctionnement

1 Témoin d'alimentation à SSD

5 Emplacements pour carte microSD/SD

2 Témoin d'alimentation

6 Port HDMI (récepteur)

3 Port principal USB-C ^TM (p. ex. ordinateur)

7 Ports USB 3.0

4 Port d'alimentation USB-C ^TM PD (Power Delivery)

8 Connecteur M.2 (lecteur de disque SSD)

Installer un lecteur de disque SSD

Conditions préalables :

• Taille : M.2 2280/capacité : 2 To max.

! REMARQUE

Évitez d'endommager le produit ! Avant de toucher et de manipuler les composants électroniques, éliminez la décharge électrostatique sur vous.

1. Si des vis sont installées au fond du boîtier, enlevez-les. Utilisez un tournevis adapté.
2. Sortez la carte du boîtier en suivant les instructions de la section « Éléments de fonctionnement ». Attention à la direction ; elle ne coulisse que dans un seul sens.
3. Raccordez le lecteur de disque SSD au connecteur M.2. Sécurisez le lecteur de disque avec la grande vis fournie.
4. Avec précaution, réinsérez la carte dans le boîtier.
5. Fixez la carte à travers le fond avec les 4 vis.

Caractéristiques techniques

Port principal USB-C™...... Entrée : 5 V/CC, 3 A max.

Port d'alimentation (PD) ..... 20 V/CC, 5 A, 100 W (PD) max.

Ports USB 3.0.... Transfert de données : 5 Go/s max.

Alimentation électrique : 5 V/CC, 1,5 A max. (partagée par les deux ports)

Carte microSD/SD .... Capacité : 128 Go max./taux de transfert : 104 Mo/s max.

Lecteur de disque SSD...... Taille : M.2 2280

Capacité : 2 To max.

Taux de transfert : 6 Go/s max.

HDMI 3840 x 2160, 30 Hz

Systèmes d'exploitation

pris en charge....Windows ^® 7/8/10 et supérieur / MacOS 10.0 et supérieur Ubuntu 16.04 LTS et supérieur / Android 5.0 et supérieur

Conditions de fonctionnement..... de 0 à +40 °C, de 10 à 90 % d'humidité relative (sans condensation)

Conditions de stockage ....de 0 à +70 °C, de 10 à 90 % d'humidité relative (sans condensation)

Dimensions....127 x 12 x 57 mm (larg. x haut. x prof.)

Poids....98 g environ

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éctiteur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.

Raccordement et fonctionnement
Positionnement

Placez les câbles de façon à éviter tout risque de trébucher dessus.

(Si nécessaire), attachez les pieds en caoutchouc fournis sur le fond du produit pour éviter tout risque de rayer les surfaces.

Remarque : les pieds en caoutchouc peuvent laisser des marques sur les surfaces sensibles !

Témoins lumineux

Voyant SSD Blanc Fixe : le lecteur de disque SSD a été détecté

Voyant d'alimentation Bleu Fixe : le courant électrique est fourni.

PRUDENCE

Risque d'incendie ! Vérifiez que le raccordement est correct. Un raccordement défectueux peut entraîner un incendie.

Tâche Type de rac-cordement/support	Raccordement et fonctionnement			Caractéristiques techniques
Transfert de données1	Port USB 3.0 1. Raccordez le récepteur (p. ex. ordinateur) au port principal USB-C2. Raccordez l'appareil d'entrée au port USB 3.0. Attendez que le lecteur de disque amovible apparaisse dans le système d'exploitation du récepteur.		3. Transférez les données.4. Une fois les données transférées, éjectez le lecteur de disque amovible via le système d'exploitation avant de déconnecter le récepteur.	Taux de transfert : 5 Go/s max.
	Carte microSD2 1.	Raccordez le récepteur (p. ex. ordinateur) au port principal USB-C2. Insérez la carte à mémoire dans la fente pour carte correspondante. Attendez que le lecteur de disque amovible apparaisse dans le système d'exploitation du récepteur.	3. Transférez les données.4. Une fois les données transférées avec succès, éjectez le lecteur de disque amovible via le système d'exploitation avant d'enlever la carte.	Capacité : 128 Go max.Taux de transfert : 104 Mo/s max.
	Carte SD2
Utiliser le lecteur de disque SSD	USB-CTM	1. Vérifiez que le lecteur de disque SSD est installé.2. Raccordez le récepteur (p. ex. ordinateur) au port principal USB-C. Attendez que le lecteur de disque amovible apparaisse dans le système d'exploitation du récepteur.	3. Transférez les données.4. Une fois les données transférées, éjectez le lecteur de disque amovible via le système d'exploitation avant de déconnecter le récepteur.	Capacité : 2 To max.Taux de transfert : 6 Go/s max.
Utiliser le récepteur sans fil	USB Raccordez le récepteur sans fil pour votre clavier ou souris à un port USB 3.0.
Afficher les conte-nus vidéos	HDMI 1. Raccordez l'émetteur (p. ex. ordinateur) au port principal USB-C		2. Raccordez l'afficheur (p. ex. écran d'affichage) au port HDMI . Le contenu vidéo/écran envoyé par l'émetteur s'affiche.	Résolution (max.) : 3840 x 2160 / 30 Hz
Régénérer/utiliser un appareil	Port USB 1. Éteignez l'appareil que vous souhaitez régénérer.2. Raccordez une source d'alimentation électrique compatible (p. ex. adaptateur de courant) au port d'alimentation PD. Important ! Vérifiez que la puissance d'entrée est supérieure à la puissance absorbée par l'appareil que vous souhaitez régénérer.		3. Raccordez l'appareil que vous souhaitez régénérer/utiliser à un port USB 3.0:- Régénération : la régénération commence après le raccordement.- Utilisation : mettez l'appareil en marche après le raccordement.4. Après utilisation, éteignez l'appareil avant de le déconnecter.	Raccordement : 5 V/CC, 1,5 A max. (utilisation simultanée)
	Power Delivery (PD)	1. Éteignez l'appareil que vous souhaitez régénérer.2. Raccordez une source de puissance nominale PD (Power Delivery) (p. ex. adapta-teur de courant) au port d'alimentation PD.	3. Raccordez l'appareil que vous souhaitez régénérer/utiliser au port principal USB-C. Utilisez le câble USB-C fourni.- Régénération : la régénération commence après le raccordement.- Utilisation : mettez l'appareil en marche après le raccordement.4. Après utilisation, éteignez l'appareil avant de le déconnecter.	Raccordement : 20 V/CC, 5 A, 100 W max.

Entretien et nettoyage

- Débranchez tous les appareils connectés avant le nettoyage.

- Avant le nettoyage, débranchez le produit de l'alimentation électrique. - N'utilisez pas de produits de nettoyage abrasifs, d'alcool à friction ou d'autre produit chimique ; ceux-ci risqueraient d'abîmer le boîtier et de causer des dysfonctionnements.

1 Des vitesses supérieures peuvent être atteintes si le système d'exploitation prend en charge le protocole UASP. 2 L'utilisation simultanée est impossible.

Élimination des déchets

Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

- Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.
