50TUBE-BT - Recepteur EA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur à tubes stéréo
Marque	EA
Modèle	50TUBE-BT
Alimentation	AC 220-240V, 50/60Hz, 80W
Puissance de sortie	40 W
Impédance d'entrée	47 kOhms
Sensibilité d'entrée	<600 mV
Rapport signal/bruit	>85 dB
Bande passante	20 Hz - 20 kHz ±2 dB
Version Bluetooth	2.1
Portée Bluetooth	10 m
Compatibilité Bluetooth	HFP, HSP, A2DP, AVRCP, OPP, PBAP
Entrées audio	DVD, CD, Ligne (RCA), USB
Sorties audio	Enceintes (2 x HP), Casque (jack 3,5 mm)
Contrôles	Volume, Aigus, Graves, Sélecteur d'entrée, MP3 (lecture/pause, piste suivante/précédente)
Affichage	Vu-mètre
Dimensions (L x P x H)	270 x 280 x 140 mm
Classe de protection	Classe II
Piles de la télécommande	Pile bouton (incluse)
Entretien	Débrancher avant nettoyage ; utiliser un chiffon sec
Sécurité	Ne pas exposer à l'humidité ; aération minimale 50 cm ; ne pas obstruer les ouvertures

FOIRE AUX QUESTIONS - 50TUBE-BT EA

Comment connecter un appareil en Bluetooth ?

Sélectionnez l'entrée Bluetooth sur l'amplificateur grâce au sélecteur. Assurez-vous qu'aucune clé USB n'est branchée. Sur votre smartphone, activez le Bluetooth et recherchez les appareils. Sélectionnez EA50TUBE-BT dans la liste. Aucun code n'est requis. La LED Bluetooth clignotante indique la recherche, puis devient fixe une fois connectée.

Que faire si le son ne sort pas des enceintes ?

Vérifiez que le volume n'est pas au minimum. Assurez-vous que le sélecteur d'entrée est sur la bonne source. Contrôlez les câbles de connexion des enceintes. Si un casque est branché, la sortie enceinte est désactivée. En mode Bluetooth, vérifiez que l'appareil source émet bien du son.

Le Bluetooth ne trouve pas l'amplificateur, pourquoi ?

Assurez-vous que l'amplificateur est en mode Bluetooth (LED clignotante) et qu'aucune clé USB n'est insérée. Sur votre smartphone, vérifiez que le Bluetooth est activé et que vous êtes à moins de 10 mètres. Si l'appareil était déjà appairé, supprimez-le de la liste des appareils et répétez la procédure d'appairage.

Comment utiliser une clé USB ?

Branchez la clé USB sur le port USB avant. Le sélecteur d'entrée doit être sur BT/USB : l'amplificateur bascule automatiquement en mode USB. Utilisez les contrôles MP3 en façade pour la lecture/pause et la sélection des pistes. Tournez lentement le bouton pour parcourir les titres.

Le casque ne fonctionne pas, que vérifier ?

Branchez le casque sur la prise jack 3,5 mm en façade. Le son des enceintes est alors coupé automatiquement. Réglez le volume via le contrôle MP3. Si aucun son, assurez-vous que le casque fonctionne sur un autre appareil et que l'entrée audio est correcte.

Comment remplacer le fusible ?

Débranchez l'appareil du secteur. Utilisez un fusible exactement identique (mêmes caractéristiques). Retirez l'ancien fusible et insérez le nouveau. Ne branchez pas l'appareil sur un variateur. En cas de doute, contactez un service technique agréé.

La télécommande ne fonctionne plus, que faire ?

La télécommande contient une pile bouton. Remplacez-la en respectant la polarité. Ne mélangez pas piles neuves et usagées. Tenez les piles hors de portée des enfants : danger de brûlure chimique en cas d'ingestion. Si le compartiment ne se ferme pas, cessez d'utiliser la télécommande.

Puis-je brancher un lecteur DVD ou CD ?

Oui, utilisez les entrées RCA (rouge et blanche) au dos de l'appareil. Branchez le câble stéréo de votre lecteur sur les fiches LINE IN (DVD ou CD). Sélectionnez ensuite l'entrée correspondante avec le sélecteur en façade. Réglez le volume avec le bouton Volume.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. Ne jamais utiliser de produits liquides ou abrasifs. Assurez-vous qu'aucun liquide ne pénètre à l'intérieur. Nettoyez les grilles d'aération régulièrement pour éviter l'obstruction.

Que faire en cas de dysfonctionnement ?

Arrêtez immédiatement l'appareil et débranchez-le. N'essayez jamais de réparer vous-même : cela pourrait causer des dommages supplémentaires. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d'origine.

MODE D'EMPLOI 50TUBE-BT EA

Manuel d'utilisation

FR-GB

Importé par :

SAS Churchill - 20 rue St Gilles - 75003 Paris - France

CONSIGNES DE SECURITE

Lisez attentivement ce manuel qui contient des informations importantes sur l'installation et l'utilisation de l'appareil.

• Conservez le manuel pour reférence ultérieure. Si l'appareil change un jour de propriété, assurez-vous que le nouvel utilisateur est en possession du manuel.
  Assurez-vous que la tension secteur convient à cet apparéil et qu'elle ne dépasse pas la tension d'alimentation indiquée sur la plaque signalétique de l' apparéil.
• Afin d'éviter tout risque d'accordance ou de choc électrique, ne pas exposer cet apparéil à la pluie ou à l'humidité. Assurez-vous qu'aucun object inflammable ne se trouve à proximé de l' apparéil pendant son fonctionnement.
  L'appareil ne doit pas etre expeote a des egouttements d'eau ou des eclaboussures. Aucun objet rempli de liquide tels que des vases ne doit etre place sur I'appareil.
• Ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.
• Afin d'assurer une aération suffisante, installez l'appareil à un endroit bien ventilé à une distance minimale autour de l'appareil de 50 cm.

L'airation ne doit pas etre genee par I'obstruction des ouvertures daeration avec des objets tels que journaux, nappes, rideaux, etc...

• Débranchez l'appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes caractéristiques que l'ancien.
  L'appareil est destiné à être utilisé sous un climat tempéré. La temperature ambiente ne doit pas dépasser 40^ . Ne pas faire fonctionner l'appareil à des Températures supérieures.
• En cas de dysfonctionnement, arrêtez immédiatement l'appareil. N'essayez jamais de réparer l'appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agrée. Utilisez uniquement des pieces détaches identiques aux pieces d'origine.
• Ne pas brancher l'appareil sur un variateur.
  Assurez-vous que le cordon d'alimentation ne soit jamais écrasé ni endommagé.
• Ne jamais débrancher l'appareil en tirant sur le cordon.
  La fiche de prise de courant doit demeurer aisément accessible.
• Ne pas exposer trop longuement vos yeux en direction de la source lumineuse.
  Differents types de piles ou des piles neuves et usagees ne doivent pas etre melanges.
• Les piles/batteries doivent être mises en place en respectant la polarité.
• Les piles/batteries usées doivent être enlevées du produit.
• Les piles/batteries doivent être mises au rebut de façon sure.

Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protégger l'environnement.

ATTENTION :

• Ne pas ingérer la pile, Danger de brûlure chimique

La telecommande fournie avec ce produit contient une pile bouton. Si la pile bouton est avalée, elle peut provoquer de graves brûlures internes en 2 heures seulement et peut entrainer la mort. Conserver les piles neuves et usées hors de portée des enfants. Si le compartmenté pile ne se ferme pas correctement, cessez d'utiliser le produit et tenir hors de portée des enfants. En cas de doute concernant le fait que les piles pourraient avoir été avalées ou introduites dans une partie quelconque du corps, consulter immeditatement un medecin.

Equipement de classe II:

Cet apparéil, de par sa conception, ne nécessite pas de branchement sécurise à un système électrique de mise à la terre. Danger d'électrocution! Ne tentez jamais de réparer cet apparéil vous-même.

En cas de dysfonctionnement, les réparations doivent être effectuées uniquement par du personnel qualifié.

CAUTION

RISK OF ELECTRIC SDO NOT OPEN

AVIS DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

AC 220-240V | 50/60Hz

NOTE IMPORTANTE : Les produits electriques ne doivent pas etre mis au rebut avec les ordures menagères. Veuillez les faire recycler la où il existe des centres pour cela. Consultez les autorités locales ou vous revendeur sur la façon de les recycler.

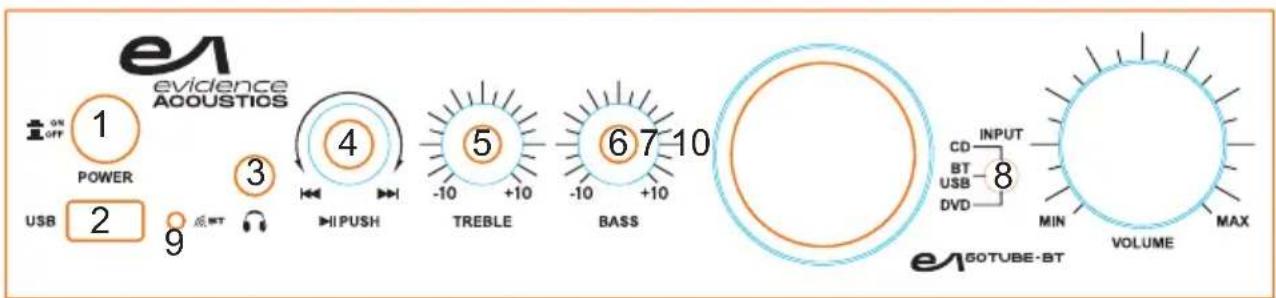

1 Interrupteur M/A
4 Contrôles MP3
7Vu-metre
10 Contrôle de Volume

Port USB
Contrôle des aigus
8 Selecteur d'entrée

3 Prise casque
Contrôle des graves
9Voyant Bluetooth

1 Entreé DVD
4 Sortie HP gauche

2 Entreé CD
Fusible

3 Sortie HP droit
6 Entreee secteur

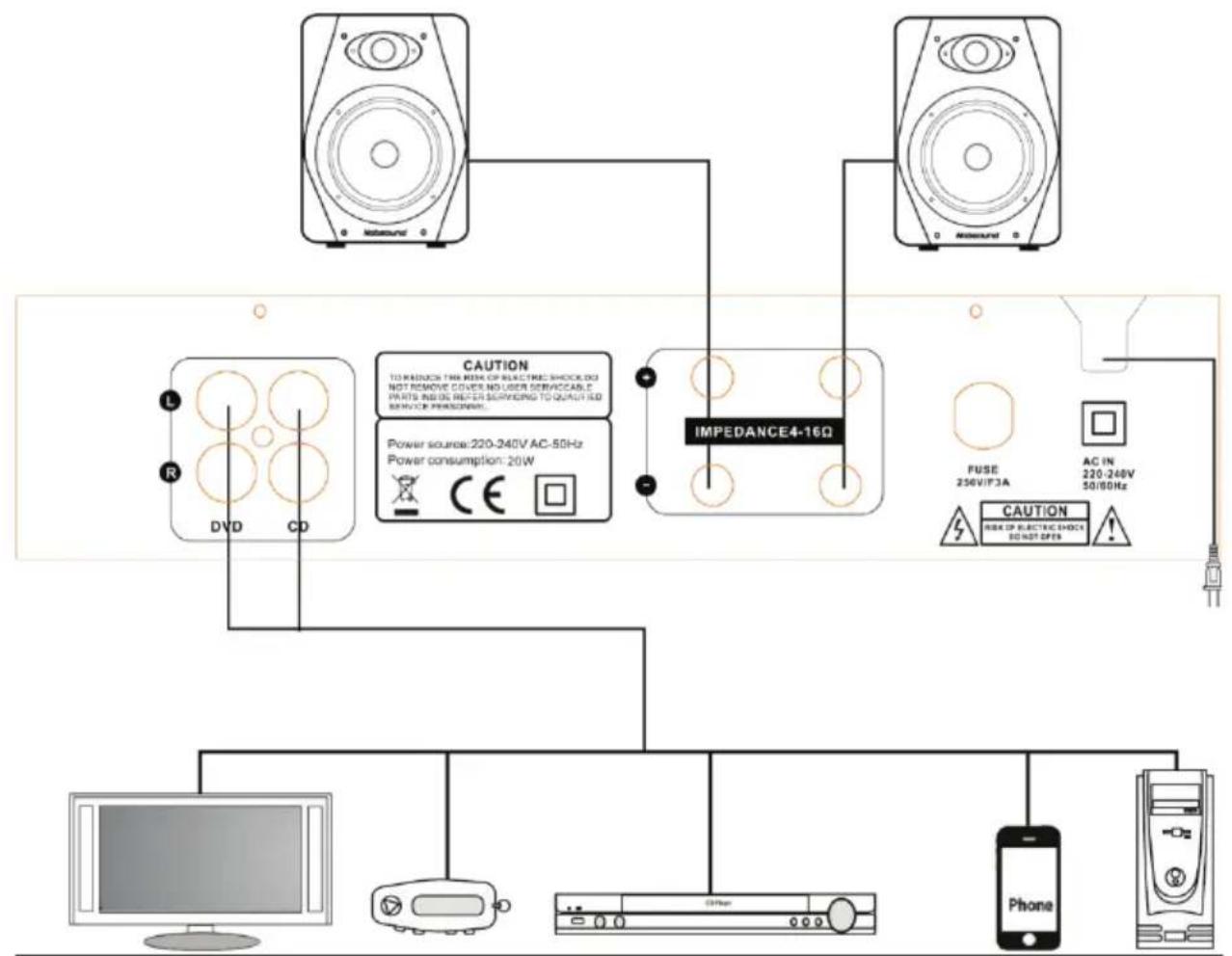

Branchements :

Televiseur
Lecteur MP3 Lecteur CD/DVD
Portable PC

Contrôle MP3

• Appuyez pour Lecture ou Pause
• Tourner vers la gauche pour seLECTIONner le titre précédent
• Tournier vers la droite pour selectionner le titre suivant
• Tournez lentement le bouton pour sélectionner d'autres titres

Sélecteur d'entrée

Le sélecteur offer 3 positions. En mode BT/USB, l'amplificateur est automatiquement en mode USB lorsqu'une clé USB est branchée. En l'absence d'une clé USB ou lorsque la clé USB est retiree, l'amplificateur est automatiquement en mode de recherche Bluetooth.

ENTRÉE LIGNE PAR FICHES RCA

L'entrée Ligne G/D au dos de l'appareil permet de brancher un signal audio provenant d'un téléviseur, lecteur DVD ou CD, MP3, etc.

• Branchez le cordon RCA stereo de votre équipement sur les fiches rouge et blanche LINE IN à l'arrête.
• Réglez le volume au moyen du contrôle de volume en façade.

Branchement d'un casque

Branchez votre casque sur la fiche jack 3,5mm en façade.

• Reglez le volume et la selection du titre via le contrôle MP3.
• Lorsqu'un casque est branché, la sortie HP est désactivée.

Mode BLUETOOTH

Vous pouvez connecter le système sur un smartphone ou tout autre apparéil doté d'une fonction Bluetooth.

• Mettre le système sous tension.
• Mettez le commutateur d'entrée sur BLUETOOTH. La LED BT clignote.
  Assurez-vous qu'aucune clé USB n'est branchée!

Appairage d'un nouvel apparéil

Le EA50TUBE-BT n'est visible que lorsque l'entrée Bluetooth a ete selectionnee.

Après avoir sélectionné le mode d'entrée Bluetooth sur le EA50TUBE-BT, activez la fonction Bluetooth sur votre smartphone et lancez la recherche. Le nom de l'amplificateur est "EA50TUBE-BT". Sélectionnez-le. Il n'y a pas de code à saisir.

Connexion sur un apparéil déjà apparié

Le système reconnaît automatiquement un apparéil déjà apparié.

Entrez dans le menu Bluetooth de votre smartphone ou lecteur portable et Sélectionnez EA50TUBE-BT dans la liste des appareils trouvés.

Lecture

Le contrôle en façade peut piloter les fonctions suivantes :

• Augmentation/reduction du volume
  Titresuivant/préciédent
• Lecture/pause

Notes:

Si la synchronisation échoue la première fois, éteignez le système et remettez-le sous tension. Répétez toutes les étapes de la synchronisation.

Si vous n'arrivez pas à le connecter sur un apparéil déjà synchronisé, effacez le EA50TUBE-BT de la liste des apparéils appairés et recommencez la procédure de synchronisation d'un nouvel apparéil.

CHARACTERISTIQUES TECHNIQUES
Description :	Amplificateur à Tubes
Alimentation :	AC 220-240V/ 50/60 HZ 80W
Spécifications Bluetooth	Version 2.1 Compatibilité récepteur : HFP 1.5, HSP, A2DP 1.0 , AVRCP 1.0, OPP, PBAP Plage de fréquences : 2402-2480MHz Puisance max. RF: 2.95dBm Portée : 10m
Puisance de sortie	40W
Impédance	47kOhms
Sensibilité	<600mV
Aigus/graves	+/-10dB
Rapport Signal/Bruit :	>85dB
Canal principal (1kHz)	0,01%
Bande passante (1KHz) :	20Hz-20KHz+2dB
Dimensions :	270 x 280 x 140mm

NOTE IMPORTANTE: Les produits électriques ne doivent pas être mis au rebut avec les ordres menagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

Déclaration UE de Conformité

Nous, SAS CHURCHILL, 20 rue St Gilles - 75003 Paris - France

Certifons et déclarons sous notre seule responsabilité que les produits suivants :

Désignation commerciale | Designation : AMPLIFICATEUR

L'objet de la déclaration décrit ci-dessus est conforme à la législation d'harmonisation de l'union applicable :

Sécurité, Article 3, section 1.a

EN 62368-1:2014+A11:2017

EN 62479:2010

EMC Article 3, section 1.b et Radiofrequence Article 3, section 2

EN301489-1V2.2.0(2017-03)

EN 301489-17 V3.2.0 (2017-03)

EN 300 328 V2.2.0 (2017-11)

Pour la mise à disposition sur le marché d'équipements radioélectriques.

Relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Une déclaration complète de conformité est disponible par teléchargement ou par mail à :

Fait à Paris (France), le 04/10/2020
