Type de produit	Amplificateur/récepteur audio
Marque	EA
Modèle	5160BT
Alimentation	Secteur 220V, 50Hz
Fusible	3A
Bluetooth	Version 2.0, bande 2400-2483,5 MHz, puissance < 100 mW
Entrées audio	USB, SD, AUX (jack 3,5 mm), RCA (AUX/DVD), 2 microphones
Sorties audio	Haut-parleurs, Subwoofer, RCA (Line out)
Radio	FM avec antenne filaire
Affichage	Écran LCD
Télécommande	Incluse, avec pile bouton
Température de fonctionnement	Max 40°C
Classe électrique	Classe II (double isolation)
Nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec et doux
Sécurité	Ne pas exposer à l'eau, ne pas obstruer les aérations, ne pas placer de flammes nues
Recyclage	Ne pas jeter avec les ordures ménagères, déposer en point de collecte
Contenu de l'emballage	1 amplificateur, 1 télécommande, 1 manuel

FOIRE AUX QUESTIONS - 5160BT EA

Comment connecter un appareil en Bluetooth ?

Activez la fonction Bluetooth sur l'amplificateur en appuyant sur le bouton BLUETOOTH. Sur votre appareil (smartphone, tablette), activez le Bluetooth et sélectionnez EVIDENCE dans la liste des appareils.

Comment écouter la radio FM ?

Branchez l'antenne FM fournie à l'arrière de l'appareil sur la prise FM ANTENNA. Sélectionnez la source FM en appuyant plusieurs fois sur le bouton sources USB/SD/FM jusqu'à obtenir la fréquence FM.

Puis-je brancher un microphone ?

Oui, l'amplificateur dispose de deux entrées micro (MIC1 et MIC2) sur le panneau avant. Branchez vos micros et réglez le volume micro et l'écho avec les boutons dédiés.

Comment lire de la musique depuis une clé USB ?

Insérez la clé USB dans le port USB à l'avant. Appuyez sur le bouton sources USB/SD/FM jusqu'à sélectionner la source USB. La lecture commence automatiquement.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est branché sur une prise secteur fonctionnelle. Contrôlez le fusible : si nécessaire, remplacez-le par un fusible identique de 3A. Si le problème persiste, contactez le service technique.

Comment régler les basses et les aigus ?

Utilisez les boutons BASSES et AIGUS sur le panneau avant pour ajuster le niveau des graves et des aigus. Vous pouvez aussi utiliser les touches correspondantes sur la télécommande.

Quelle est la puissance de sortie de l'amplificateur ?

La notice ne précise pas la puissance de sortie. Pour une utilisation normale, l'appareil convient à un usage domestique avec des enceintes adaptées.

Puis-je utiliser des enceintes de 8 ohms ?

Oui, l'amplificateur est conçu pour fonctionner avec des enceintes d'impédance standard (4 à 8 ohms). Assurez-vous que les enceintes sont correctement branchées aux sorties haut-parleurs.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de liquides ou de produits abrasifs.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte pour le recyclage des déchets électriques et électroniques. Consultez votre mairie ou votre revendeur pour connaître les points de collecte.

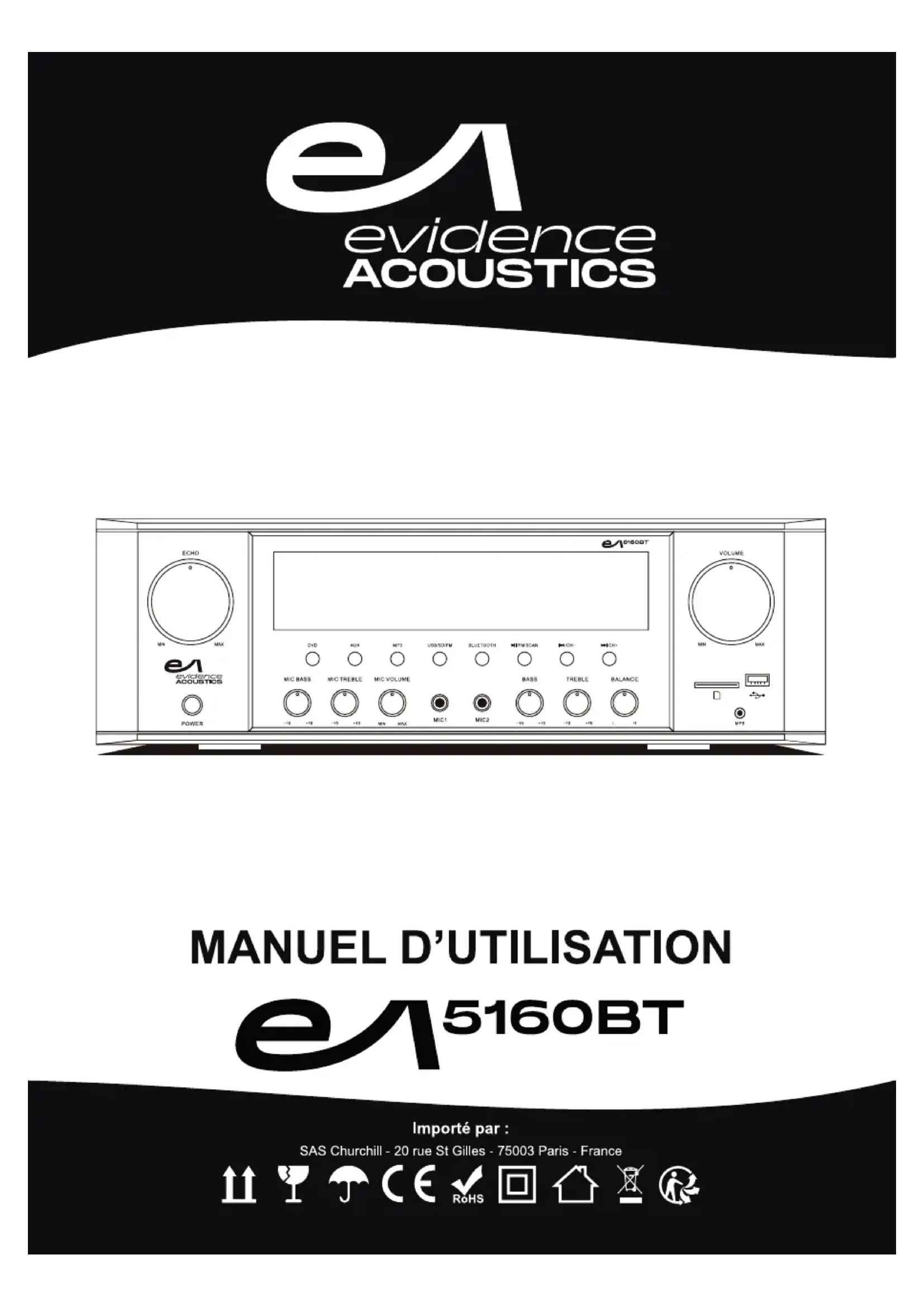

MODE D'EMPLOI 5160BT EA

Lisez attentivement ce manuel qui contient des informations importantes sur l'installation et l'utilisation de l'appareil.

- Conservez le manuel pour référence ultérieure. Si l'appareil change un jour de propriétaire, assurez-vous que le nouvel utilisateur est en possession du manuel.

- Assurez-vous que la tension secteur convient à cet appareil et qu'elle ne dépasse pas la tension d'alimentation indiquée sur la plaque signalétique de l'appareil.

- Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Assurez-vous qu'aucun objet inflammable ne se trouve à proximité de l'appareil pendant son fonctionnement.

• L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures. Aucun objet rempli de liquide tels que des vases ne doit être placé sur l'appareil

- Ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

• Afin d'assurer une aération suffisante, installez l'appareil à un endroit bien ventilé à une distance minimale autour de l'appareil de 50 cm.

L'aération ne doit pas être génée par l'obstruction des ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc.

- Débranchez l'appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes caractéristiques que l'ancien.

• L'appareil est destiné à être utilisé sous un climat tempéré. La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l'appareil à des températures supérieures.

- En cas de dysfonctionnement, arrêtez immédiatement l'appareil. N'essayez jamais de réparer l'appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d'origine.

• Ne pas brancher l'appareil sur un variateur

• Assurez-vous que le cordon d'alimentation ne soit jamais écrasé ni endommagé

• Ne jamais débrancher l'appareil en tirant sur le cordon

• La fiche de prise de courant doit demeurer aisément accessible.

• Ne pas exposer tron longuement vos yeux en direction de la source lumineuse

• Différents types de piles ou des piles neuves et usagées ne doivent pas être mélannés.

• Les pilos/batteries doivent être mises en piasc en respectant la polarité

- Les piles/batteries usées doivent être enlevees du produit.

• Les piles/batteries doivent être mises au rebut de façon sure

Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement.

ATTENTION

- Ne pas ingérer la pile. Danger de brûlure chimique

La télécommande fourmie avec ce produit contient une pile bouton. Si la pile bouton est avaliée, elle peut provoquer de graves brûtres internes en 2 heures seulement et peut entraîner la mort. Conserver les piles neuves et usées hors de portée des enfants. Si le compartiment pile ne se ferme pas correctement, cessez d'utiliser le produit et tenir hors de portée des enfants. En cas de doute concernant il fait que les piles pourraient avoir été avaliées ou introduites dans une partie quelconque du corps, consulter immédiatement un médecin.

Équipement de classe II :

Cet appareil, de par sa conception, ne nécessite pas de branchement sécurise à un système électrique de mise à la terre Danger d'électrocution ! Ne tentez jamais de réparer cet appareil vous-même.

En cas de dysfonctionnement, les réparations doivent être effectuées uniquement par du personnel qualifié

CONTENU DE L'EMBALLAGE :

1 x Amplificateur

1 x Télécommande

1 x Manuel d'utilisation

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

MISE AU REBUT

Ne jetez pas les appareils portant ce symbole avec les ordures ménagères. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques.

L'appareil et son emballage doivent être déposés à votre point de collecte local pour recyclage.

Contactez les autorités locales pour vous informer sur la mise au rebut et le recyclage. Certains centres de collecte acceptent des produits gratuitement.

Recyclage : Nos emballages peuvent faire l'objet d'une consigne de tri Pour en savoir plus renseignez vous : www.consigneetri.fr PROTECTION DE L'ENVIRONNEMENT – DIRECTIVE 2012/19/UE

Ces symboles ne sont valides qu'au sein de l'Union Européenne.

Spécification du transmetteur sans fil :

Gamme de fréquence	Puissance max de sortie
2400 - 2483,5 MHz (CH1 - CH13)	< 100 mW

Restrictions pays

Cet appareil est destiné à un usage domestique (à l'intérieur) et de bureau dans tous les pays de l'UE (ainsi que d'autres pays qui appliquent les directives européennes en la matière) sans restriction, sauf pour les pays ci-dessous mentionnés.

France - Usage interne uniquement pour les bandes de 2454 à 2483,5 MHz

Italie - Une autorisation générale est requise en cas d'utilisation à l'extérieur de ses propres installations.

Version Bluetooth (Audio sans fil BT)

2.0

FONCTIONS DE LA TÉLÉCOMMANDE

1. Silence
2. Lecture / Pause
3. Arrêt
4. Titre / Station suivante | précédente
5. Source (USB, SD, AUX, BT...)
6. Avance / Retour rapide
7. Aigus +
8. Basses +
9. Aigus
10. Bossas
11. Menu | Volume +/- | Balance gauche / Droite
12. Egaliser
13. Enregistrement / Loudness
14. Touches numériques
15. Définition d'Autolais
16. No attention
17. Non attribute
18. Non attribute
19. AM/FM | Scanner les stations

FONCTIONS DU PANNEAU DE CONTRÔLE

1. Marche / Arrêt
2. Entrée USB
   3 Emplacement SD
3. Entrée AUX jack 3,5 mm
4. Sources (USB, SD, RT AUX.)
5. Burses (2023, 42, 51)
6. Pisto Station Services
7. Piste / Station précédente

8. Lecture / Pause / Scan station FM

9. Écran LCD

10. Microphone 1
11. Microphone 2
12. Volume microphone
13. Echo
14. Burschung mitzerlöse

15. Classic/Argo mit
    15, volume general

16. Basses / Aigus

17. Balance gauche / droite
18. Emplacement antenna FM
19. Entrées / Sortie RCA (AUX, DVD, LINE)
20. Sorties SubWiprofs (caisson de haeste)
21. Sedimental ventilation (planned 3)
22. cordies hab-panture can round
23. Sorties haut-parleurs
24. Fusible 3A
25. Alimentation secteur 220V

1. Branchez le câble d'alimentation (24) à une prise secteur.

2. Appuyez sur le bouton « MARCHE / ARRÊT » (1).

LECTURE MP3 A PARTIR D'UN SUPPORT USB

1. Branchez le support USB dans l'emplacement «USB» (2).
2. Sélectionnez la source d'entrée «USB» en appuyant sur le bouton sources «USB/SD/FM» (5).

LECTURE MP3 A PARTIR D'UNE CARTE MÉMOIRE SD

1. Insérez une carte mémoire SD dans l'emplacement «SD» (3)
2. Sélectionnez la source d'entrée «SD» en appuyant sur le bouton sources «USB/SD/FM» (5).

UTILISATION DE L'ENTRÉE MP3

1. Branchez un câble AUX jack 3,5mm sur l'entrée «MP3» (4).
2. Sélectionnez la source d'entrée «MP3» en appuyant sur le bouton sources «MP3» (5).

UTILISATION DE L'ENTRÉE AUDIO

1. Branchez un câble AUX RCA sur l'entrée «AUX» / «DVD» (19).
2. Sélectionnez la source d'entrée «AUX» / «DVD» en appuyant sur le bouton sources «DVD» / «AUX» (5).

CONNEXION SANS FIL BLUETOOTH

1. Activez la fonction audio sans fil au moyen du bouton «BLUETOOTH» (5).
2. Activez la fonction audio sans fil sur votre appareil (smartphone, tablette, etc).
3. Sélectionnez «EVIDENCE» dans la liste des appareils trouvés.

FONCTION RADIO FM

1. Branchez le câble d'antenne FM à l'arrière de l'appareil «FM ANTENNA» (18).
2. Sélectionnez la source d'entrée «FM» en appuyant sur le bouton sources «USB/SD/FM» (5).

(Il vous suffit d'appuyer plusieurs fois sur le bouton pour être positionné sur la fonction FM).

Si vous avez besoin d'assistance pour ce produit, vous pouvez joindre le service technique par e-mail à cette adresse : [e-mail]

CHURCHILL

Déclaration UE de Conformité

Nous, SAS CHURCHILL, 20 rue St Gilles - 75003 Paris - France

Certifions et déclarons sous notre seule responsabilité que les produits suivants :

Type ou modèle | Type or model : EA5160BT

Désignation commerciale | Designation : AMPLIFICATEUR

L'objet de la déclaration décrit ci-dessus est conforme à la législation d'harmonisation de

l'union applicable :

Sécurité, Article 3, section 1.a

EN 62368-1:2014+A11:2017

EN 62479:2010

EMC Article 3, section 1.b et Radiofréquence Article 3, section 2

EN 301 489-1 V2.2.0 (2017-03)

Pour la mise à disposition sur le marché d'équipements radioélectriques.

Relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Une déclaration complète de conformité est disponible par téléchargement ou par mail à :

ait à Paris (France), le 04/10/2020

Notes | Nota's | Notizen | Notas | Nota
