7360BT - Recepteur EA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur amplificateur
Marque	EA
Modèle	7360BT
Alimentation	220 V ~ (AC)
Fonctions sans fil	Bluetooth 2.0 (2400-2483,5 MHz, < 100 mW)
Entrées audio	USB, SD, AUX (jack 3,5 mm), AUX RCA (VCD/CD), optique, coaxiale, DVD 5.1, microphone (2)
Sorties audio	Haut-parleurs principaux (A/B), haut-parleurs surround, subwoofer, Pre-out
Radio	FM avec antenne incluse
Enregistrement	Sur clé USB ou carte SD depuis les sources TUNER/MP3/DVD/CD/VCD
Égaliseur	Intégré avec réglage des aigus et des basses
Télécommande	Incluse (pile bouton)
Affichage	Écran avec indications des sources et des réglages
Classe électrique	Classe II (ne nécessite pas de mise à la terre)
Entretien	Débrancher l'appareil avant tout nettoyage ; utiliser un chiffon sec
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; maintenir une distance minimale de 50 cm pour l'aération
Réparabilité	Contacter un service technique agréé ; utiliser uniquement des pièces d'origine
Contenu de l'emballage	Amplificateur, télécommande, manuel d'utilisation
Piles	Télécommande : pile bouton (ne pas ingérer, tenir hors de portée des enfants)
Température de fonctionnement	Température ambiante ne dépassant pas 40°C

FOIRE AUX QUESTIONS - 7360BT EA

Comment connecter mon smartphone en Bluetooth ?

Appuyez plusieurs fois sur le bouton INPUT (5) jusqu'à sélectionner la source BT. Activez le Bluetooth sur votre smartphone et recherchez les appareils. Sélectionnez EVIDENCE dans la liste des appareils trouvés. La connexion est établie.

Comment écouter la radio FM ?

Branchez le câble d'antenne FM à l'arrière de l'appareil sur la prise FM ANTENNA (21). Appuyez sur INPUT (5) jusqu'à sélectionner la source FM. Utilisez les touches de recherche ou la fonction de scan automatique (bouton SCAN sur la télécommande) pour trouver les stations.

Comment lire de la musique depuis une clé USB ?

Branchez la clé USB dans l'emplacement USB (2) à l'avant de l'appareil. Appuyez sur INPUT (5) jusqu'à sélectionner la source USB. La lecture démarre automatiquement. Utilisez les boutons Lecture/Pause, Suivant/Précédent pour naviguer.

Comment utiliser une carte mémoire SD ?

Insérez la carte SD dans l'emplacement SD (3) à l'avant. Sélectionnez la source SD en appuyant sur INPUT (5). La lecture commence automatiquement. Les commandes sont identiques à celles d'une clé USB.

Comment enregistrer de la musique sur une clé USB ou une carte SD ?

Assurez-vous qu'une clé USB ou une carte SD est insérée et que la source sélectionnée est TUNER, MP3, DVD, CD ou VCD. Maintenez enfoncé le bouton REC (8) pendant plusieurs secondes pour activer l'enregistrement. Appuyez à nouveau pour démarrer l'enregistrement, une troisième fois pour mettre en pause, et maintenez enfoncé pour arrêter et sauvegarder le fichier.

Puis-je brancher un microphone ?

Oui, l'appareil dispose de deux entrées microphone (MIC1 et MIC2) à l'avant. Vous pouvez régler le volume, les aigus, les basses et l'écho du microphone à l'aide des boutons dédiés sur le panneau de contrôle.

Comment connecter un lecteur DVD ou CD ?

Utilisez l'entrée VCD/CD INPUT (22) à l'arrière avec un câble RCA. Branchez également l'entrée DVD 5.1 si votre lecteur dispose de sorties multicanaux. Sélectionnez la source VCD ou CD avec le bouton INPUT (5).

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché sur une prise secteur fonctionnelle (220 V). Assurez-vous que le fusible n'est pas grillé ; si nécessaire, remplacez-le par un fusible identique. Si le problème persiste, contactez le service technique à l'adresse [e-mail].

Comment régler le son (aigus, basses, balance) ?

Utilisez les boutons AIGUS et BASSES sur le panneau avant ou sur la télécommande pour ajuster les fréquences. Le bouton BALANCE permet de régler la répartition gauche/droite. L'ÉGALISEUR offre des préréglages supplémentaires.

Quelles sont les précautions de sécurité importantes ?

Ne pas exposer l'appareil à la pluie ou à l'humidité. Assurez-vous que l'aération est suffisante (distance minimale de 50 cm autour de l'appareil). Débranchez toujours l'appareil avant de le nettoyer. Ne pas ouvrir ni tenter de réparer vous-même. Tenir les piles de la télécommande hors de portée des enfants.

MODE D'EMPLOI 7360BT EA

Lisez attentivement ce manuel qui contient des informations importantes sur l'installation et l'utilisation de l'appareil.

- Conservez le manuel pour référence ultérieure. Si l'appareil change un jour de propriétaire, assurez-vous que le nouvel utilisateur est en possession du manuel.

- Assurez-vous que la tension secteur convient à cet appareil et qu'elle ne dépasse pas la tension d'alimentation indiquée sur la plaque signalétique de l'appareil.

- Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Assurez-vous qu'aucun objet inflammable ne se trouve à proximité de l'appareil pendant son fonctionnement.

• L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures. Aucun objet rempli de liquide tels que des vases ne doit être placé sur l'appareil

- Ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

- Afin d'assurer une aération suffisante, installez l'appareil à un endroit bien ventilé à une distance minimale autour de l'appareil de 50 cm.

L'aération ne doit pas être génée par l'obstruction des ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc.

- Débranchez l'appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes caractéristiques que l'ancien.

• L'appareil est destiné à être utilisé sous un climat tempéré. La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l'appareil à des températures supérieures.

- En cas de dysfonctionnement, arrêtez immédiatement l'appareil. N'essayez jamais de réparer l'appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d'origine.

• Ne pas brancher l'appareil sur un variateur

• Assurez-vous que le cordon d'alimentation ne soit jamais écrasé ni endommagé

• Ne jamais débrancher l'appareil en tirant sur le cordon

• La fiche de prise de courant doit demeurer aisément accessible

• Ne pas exposer tron longuement vos veux en direction de la source lumineuse

• Différents types de piles ou des piles neuves et usagées ne doivent pas être mélannés.

• Les piles/batteries doivent être mises en pias de respectant la polarité

- Les pilesbatteries usées doivent être enleveés du produit.

- Les piles/batteries doivent être mises au rebut de façon sure.

Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement.

ATTENTION

- Ne pas inogérer la pile. Danger de brûlure chimique

La télécommande fournie avec ce produit contient une pile bouton. Si la pile bouton est avaliée, elle peut provoquer de graves brûtres internes en 2 heures seulement et peut entraîner la mort. Conserver les piles neuves et usées hors de portée des enfants. Si le compartiment pile ne se ferme pas correctement, cessez d'utiliser le produit et tenir hors de portée des enfants. En cas de doute concernant le fait que les piles pourraient avoir été avaliées ou introduites dans une partie quelconque du corps, consulter immédiatement un médecin

Équipement de classe II :

Cet appareil, de par sa conception, ne nécessite pas de branchement sécurise à un système électrique de mise à la terre Danger d'électrocution ! Ne tentez jamais de réparer cet appareil vous-même.

En cas de dysfonctionnement, les réparations doivent être effectuées uniquement par du personnel qualifié

CONTENU DE L'EMBALLAGE :

1 x Amplificateur

1 x Télécommande

1 x Manuel d'utilisation

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

MISE AU REBUT

Ne jetez pas les appareils portant ce symbole avec les ordures ménagères. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques.

L'appareil et son emballage doivent être déposés à votre point de collecte local pour recyclage.

Contactez les autorités locales pour vous informer sur la mise au rebut et le recyclage. Certains centres de collecte acceptent des produits gratuitement.

Recyclage : Nos emballages peuvent faire l'objet d'une consigne de tri Pour en savoir plus renseignez vous : www.consigneetri.fr PROTECTION DE L'ENVIRONNEMENT – DIRECTIVE 2012/19/UE

Ces symboles ne sont valides qu'au sein de l'Union Européenne.

Spécification du transmetteur sans fil :

Gamme de fréquence	Puissance max de sortie
2400 - 2483,5 MHz (CH1 - CH13)	< 100 mW

Restrictions pays

Cet appareil est destiné à un usage domestique (à l'intérieur) et de bureau dans tous les pays de l'UE (ainsi que d'autres pays qui appliquent les directives européennes en la matière) sans restriction, sauf pour les pays ci-dessous mentionnés.

France - Usage interne uniquement pour les bandes de 2454 à 2483,5 MHz

Italie - Une autorisation générale est requise en cas d'utilisation à l'extérieur de ses propres installations.

Version Bluetooth (Audio sans fil BT)

2.0

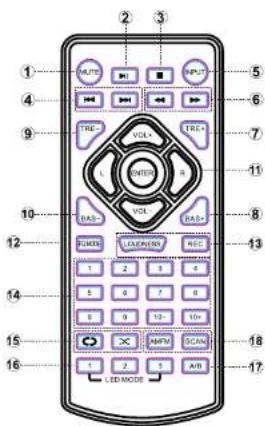

FONCTIONS DE LA TÉLÉCOMMANDE

1. Silence
2. Lecture / Pause
3. Arrêt
4. Titre / Station suivante | précédente
5. Source (USB, SD, AUX, BT...)
6. Avance / Retour rapide
7. Aigus +
8. Basses +
9. Aigus
10. Bossas
11. Menu | Volume +/- | Balance gauche / Droite
12. Égaliser
13. Enregistrement / Loudness
14. Touches numériques
15. Rénétition / Aléatoire
16. Non attribué
17. Non attribué
18. AM/FM | Scanner les stations

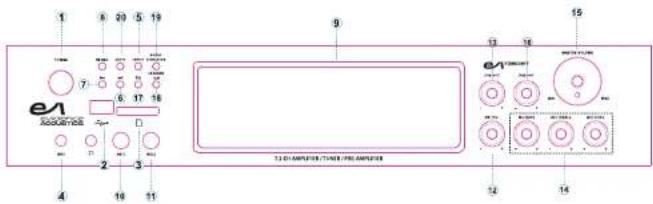

FONCTIONS DU PANNEAU DE CONTRÔLE

1 9 20 5 19 7 6 17 18 en AC/AC/AC/AC 4 2 3 11 9 13 14 en AC/AC/AC/AC 12 14 12.61 AMPUMBER/TIME FLOW AMPUMBER

1. Marche / Arrêt

2. Entrée USB

3. Emplacement SD

4. Entrée AUX jack 3-5 mm

5. Sources (USB, SD, BT, AUX...)

6. Piste / station suivante

7. Piota i Station précédente

8. Lecture / Boune / Enregistrement

9. Scott & Co

10. ELLAN LOD

11. Microphone 1

12. Microphone 2

13. Volume microphone

14. Sortie subwoofer

15. Rose / Aio / Echo microphone

16. Bausea / Alge / Echin micro

17. Volume control

18. Disinquent, 658-047

19. Reglage de la sortie PRE OUT

20. Egaliser

21. Speaker A/B

22. Réglage des basses / aigus

23. Fonction répétition / aféatoire

24. Emplacement antenna FM

25. Entrée DVD / CD

26. Entrée DVD 5.1

27. Radio amplifiers, Lürgeslektvus

28. Solid amplification

29. Sortie subwoofer

30. Entrée optique / coaxiale

31. Sorties des haut-parleurs principaux

32. Sorties des haut-parleurs surround

33. Alimentation 220V

21 26 27 28 29 A B P/ANER 0517-21 P/ANER 0517-21 P/ANER 0517-21 Ductal diode circuiting kit e7300OUT CE CNC CNC CNC CNC CNC

22 23 24 25

MISE SOUS TENSION

1. Branchez le câble d'alimentation (29) à une prise secteur.

2. Appuyez sur le bouton « MARCHE / ARRÊT » (1).

LECTURE MP3 A PARTIR D'UN SUPPORT USB

1. Branchez le support USB dans l'emplacement «USB» (2).

2. Sélectionnez la source d'entrée «USB» en appuyant sur le bouton sources «INPUT» (5).

LECTURE MP3 A PARTIR D'UNE CARTE MÉMOIRE SD

1. Insérez une carte mémoire SD dans l'emplacement «SD» (3)

2. Sélectionnez la source d'entrée «SD» en appuyant sur le bouton sources «INPUT» (5) Information :

(Il vous suffit d'appuyer plusieurs fois sur le bouton « INPUT » (5) pour être positionné sur la source désirée).

UTILISATION DE L'ENTRÉE MP3 INPUT

1. Branchez un câble AUX jack 3,5mm sur l'entrée «MP3» (4).

2. Sélectionnez la source d'entrée «MP3» en appuyant sur le bouton sources «INPUT» (5).

UTILISATION DE L'ENTRÉE AUDIO

1. Branchez un câble AUX RCA sur l'entrée «VCD/CD INPUT» (22).

2. Sélectionnez la source d'entrée «VCD» / «CD» en appuyant sur le bouton sources «INPUT» (5)

CONNEXION SANS FIL BLUETOOTH

1. Activez la fonction audio sans fil au moyen du bouton «INPUT» (5).

(Il vous suffit d'appuyer plusieurs fois sur le bouton « INPUT » (5) pour être positionné sur la source BT)

1. Activez la fonction audio sans fil sur votre appareil (smartphone, tablette, etc).

2. Sélectionnez «EVIDENCE» dans la liste des appareils trouvés.

FONCTION RADIO FM

1. Branchez le câble d'antenne FM à l'arrière de l'appareil «FM ANTENNA» (21).

2. Sélectionnez la source d'entrée «FM» en appuyant sur le bouton sources «INPUT» (5)

(Il vous suffit d'appuyer plusieurs fois sur le bouton pour être positionné sur la fonction FM).

FONCTION ENREGISTREMENT (REC)

Lorsque l'entrée sélectionnée est « TUNER/MP3/DVD/CD/VCD » et qu'une clé USB ou une carte SD est insérée, le fait de maintenir enfoncé le bouton « REC » (8) active la fonction

d'enregistrement.

1. Appuyez sur ce bouton et maintenez-le enfoncé pendant plusieurs secondes et le mot « REC » s'affichera à l'écran.

L'appareil créera un nouveau fichier dans la clé USB ou la carte SD connectée et se préparera à effectuer un enregistrement. À ce stade, il n'y a pas encore d'enregistrement réel.

1. Appuyez à nouveau sur le bouton et l'appareil commencera à enregistrer sur la clé USB ou la carte SD et le temps écoulé et le mot « REC » s'afficheront à l'écran.

2. Appuyez une troisième fois sur le bouton pour mettre l'enregistrement en pause et le mot « REC » et le temps écoulé seront affichés à l'écran et se mettront à clignoter.

3. Appuyez à nouveau sur le bouton pour continuer l'enregistrement. Maintenez ce bouton enfoncé pendant plusieurs secondes pour enregistrer le fichier et mettre fin à l'enregistrement et sortir.

ASSISTANCE

Si vous avez besoin d'assistance pour ce produit, vous pouvez joindre le service technique par e-mail à cette adresse : [e-mail]

CHURCHILL

Déclaration UE de Conformité

Nous, SAS CHURCHILL, 20 rue St Gilles - 75003 Paris - France

Certifions et déclarons sous notre seule responsabilité que les produits suivants :

Type ou modèle | Type or model : EA7360BT

Désignation commerciale | Designation : AMPLIFICATEUR

L'objet de la déclaration décrit ci-dessus est conforme à la législation d'harmonisation de

l'union applicable :

Sécurité, Article 3, section 1.a

EN 62368-1:2014+A11:2017

EN 62479:2010

EMC Article 3, section 1.b et Radiofréquence Article 3, section 2

EN 301 489-1 V2.2.0 (2017-03)

Pour la mise à disposition sur le marché d'équipements radioélectriques.

Relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Une déclaration complète de conformité est disponible par téléchargement ou par mail à :

ait à Paris (France), le 04/10/2020
