Woodland - Jouets Backyard Discovery - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Structure en bois traité, dimensions : 3,05 m x 2,44 m, hauteur de la plateforme : 1,2 m, capacité de charge : jusqu'à 227 kg.
Utilisation	Conçu pour les enfants de 3 à 10 ans, idéal pour le jeu en extérieur, favorise l'activité physique et la créativité.
Maintenance et réparation	Vérifier régulièrement la structure pour détecter les signes d'usure, appliquer une protection contre les intempéries chaque année, remplacer les pièces endommagées.
Sécurité	Doit être installé sur une surface plane, respecter les recommandations d'âge, supervision des enfants pendant l'utilisation, utilisation de matériaux non toxiques.
Informations générales	Garantie limitée de 1 an, assemblage requis, instructions détaillées fournies, disponible en plusieurs coloris.

FOIRE AUX QUESTIONS - Woodland Backyard Discovery

Comment assembler le Backyard Discovery Woodland ?

Veuillez suivre le guide d'assemblage inclus dans l'emballage. Assurez-vous d'avoir tous les outils nécessaires et de suivre les étapes dans l'ordre.

Quel est l'âge recommandé pour utiliser le Backyard Discovery Woodland ?

Le Backyard Discovery Woodland est recommandé pour les enfants âgés de 2 à 10 ans.

Quels matériaux sont utilisés pour fabriquer le Backyard Discovery Woodland ?

Le produit est fabriqué en bois traité pour résister aux intempéries et en plastique durable pour les éléments de jeu.

Puis-je utiliser le Backyard Discovery Woodland à l'intérieur ?

Il est recommandé d'utiliser le Backyard Discovery Woodland à l'extérieur, car il est conçu pour un usage extérieur et peut endommager votre intérieur.

Comment entretenir le Backyard Discovery Woodland ?

Pour entretenir votre produit, nettoyez-le régulièrement avec de l'eau savonneuse et vérifiez les vis et les pièces pour vous assurer qu'elles sont bien serrées.

Que faire si des pièces sont manquantes lors de l'assemblage ?

Contactez notre service client avec votre numéro de commande et nous vous enverrons les pièces manquantes.

Y a-t-il une garantie pour le Backyard Discovery Woodland ?

Oui, le Backyard Discovery Woodland est couvert par une garantie limitée de 1 an sur les défauts de fabrication.

Le Backyard Discovery Woodland nécessite-t-il une surface spécifique pour l'installation ?

Il est recommandé de l'installer sur une surface plane et stable, de préférence sur de la terre ou du gazon.

Quelles sont les dimensions du Backyard Discovery Woodland ?

Les dimensions du produit sont d'environ 2,4 m de long, 1,5 m de large et 1,8 m de haut.

Le Backyard Discovery Woodland est-il sécurisé pour les enfants ?

Oui, le produit est conçu avec des normes de sécurité élevées, mais il est toujours recommandé de surveiller les enfants pendant qu'ils jouent.

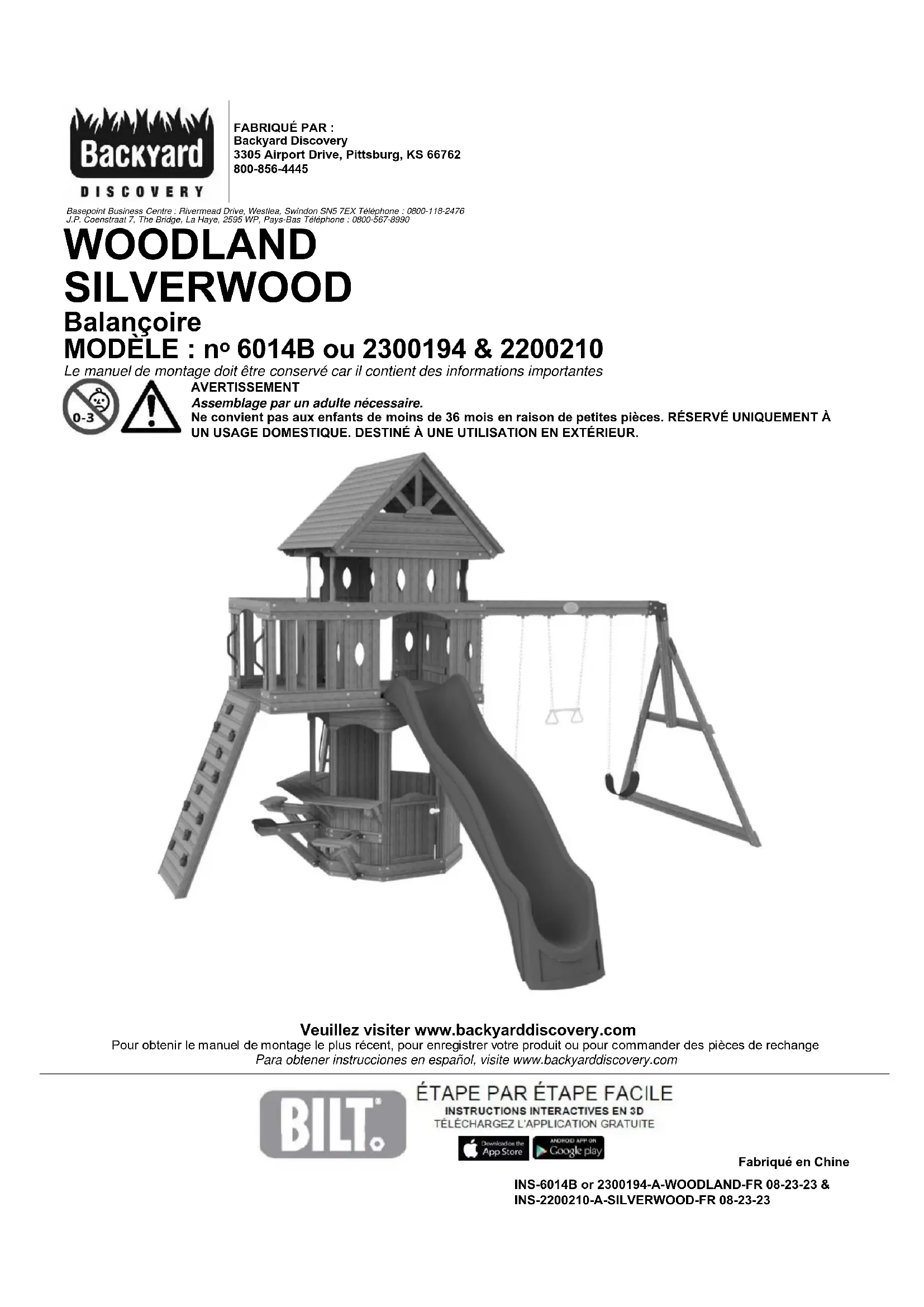

MODE D'EMPLOI Woodland Backyard Discovery

Basepoint Business Centre : Rivermead Drive, Westlea, Swindon SN5 7EX Téléphone : 0800-118-2476 J.P. Coenstraat 7, The Bridge, La Haye, 2595 WP. Pays-Bas Téléphone : 0800-567-8990

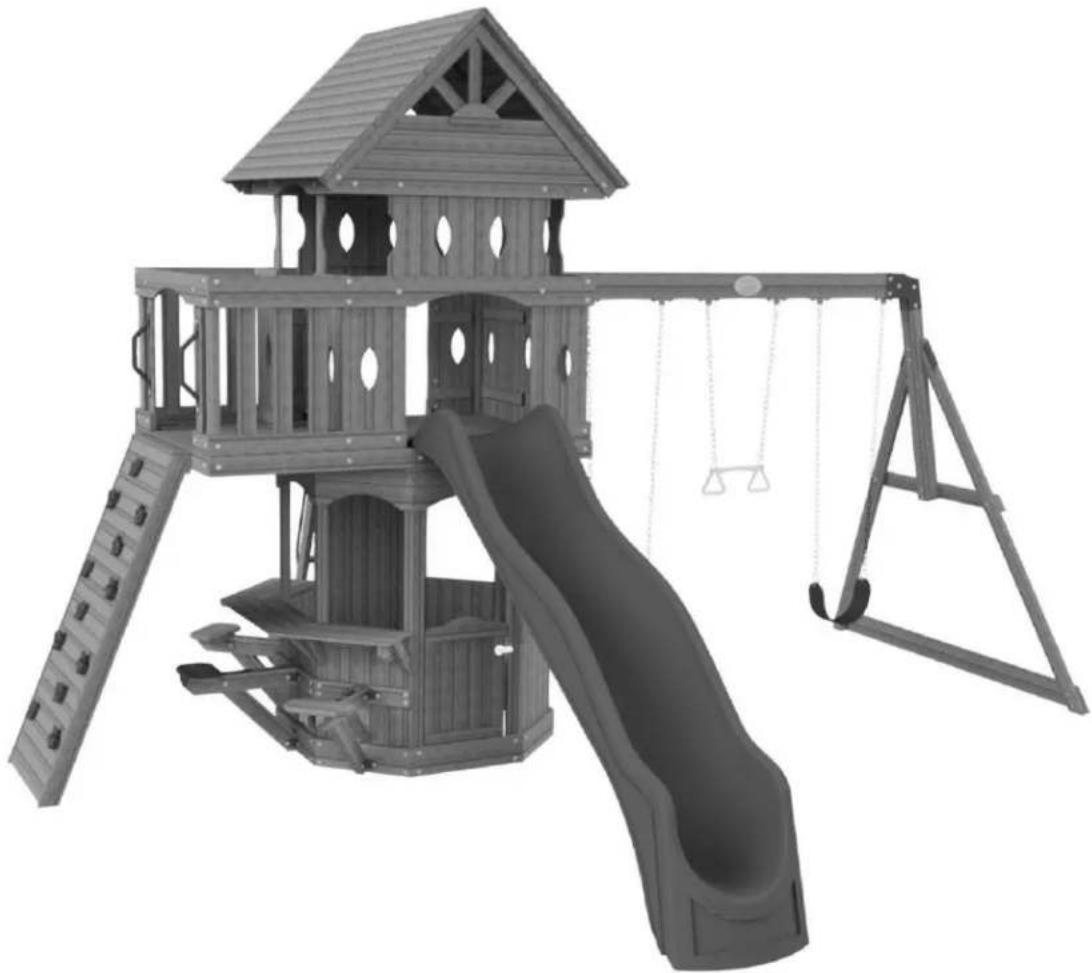

WOODLAND

SILVERWOOD

Balançoire

MODELE : n° 6014B ou 2300194 & 2200210

Le manuel de montage doit être conservé car il contient des informations importantes

AVERTISSEMENT

Assemblage par un adulte nécessaire.

Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces. RÉSERVÉ UNIQUEMENT À UN USAGE DOMESTIQUE. DESTINÉ À UNE UTILISATION EN EXTÉRIEUR.

Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour commander des pièces de rechange

Manuel du propriétaire - Dimensions d'installation de base et notes

relatives au montage

Placez la balançoire sur un terrain plat, à au moins 2 m [6 pi - 7 po] de toute structure ou obstruction, telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.

• Pendant le montage de l'unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est de niveau. Si le fort n'est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort soient bien droits.
• L'aire de jeu sécuritaire fait référence à une zone s'étendant sur 2 m (6 pi-7 po) au-delà de l'ensemble de jeu, sur tous les côtés, y compris l'espace situé au-dessus de l'ensemble de jeu.

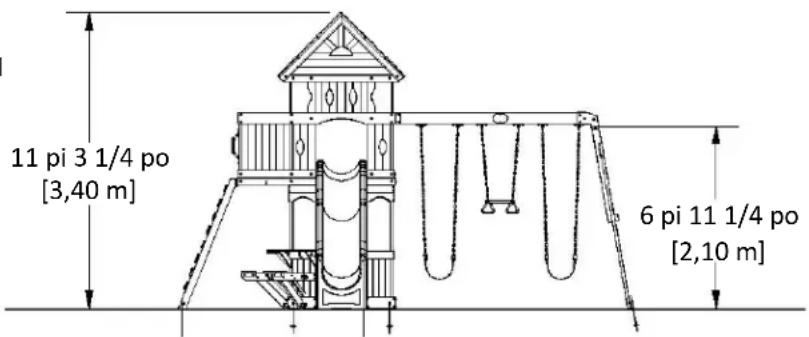

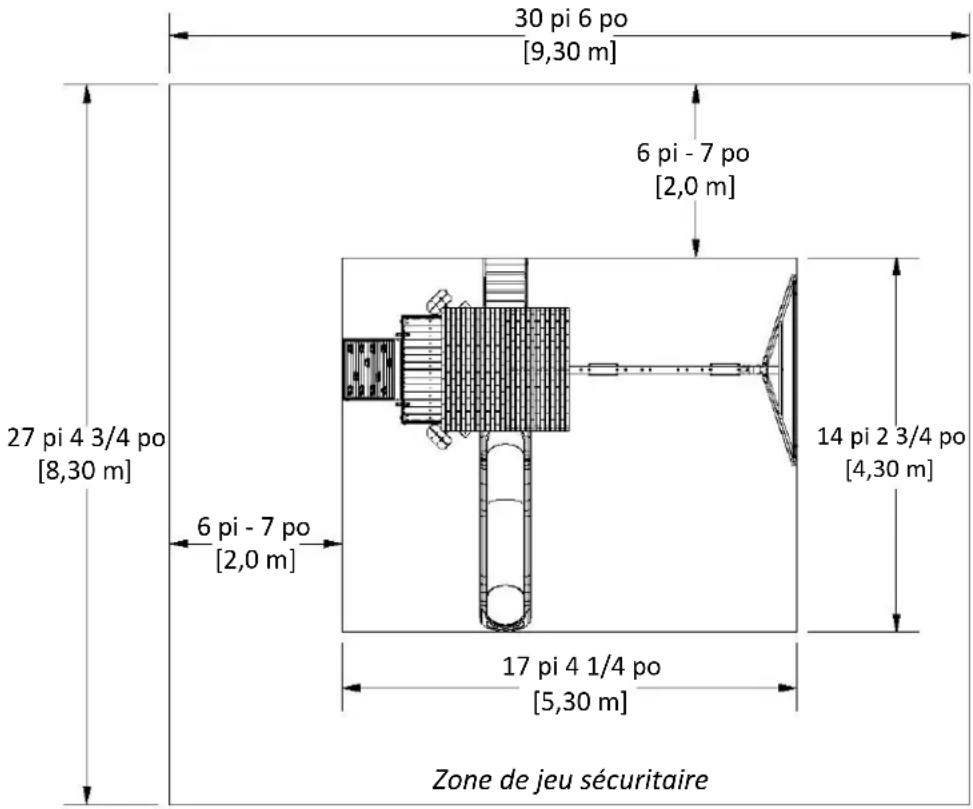

SCHÉMA DE LA ZONE DE JEU SÉCURITAIRE

Dimensions au sol

17 pi - 4 1/4 po [5,30 m] x 14 pi - 2 3/4 po [4,30 m]

Zone de jeu sécuritaire

30 pi 6 po [9,30 m] x 27 pi - 4 3/4 po [8,30 m] x 17 pi - 10 1/4 po [5,40 m]

30 pi 6 po [9,30 m] 6 pi - 7 po [2,0 m] 27 pi 4 3/4 po [8,30 m] 6 pi - 7 po [2,0 m] 14 pi 2 3/4 po [4,30 m] 17 pi 4 1/4 po [5,30 m] Zone de jeu sécuritaire

HAUTEUR DE JEU SÉCURITAIRE : 17 pi - 10 1/4 po [5,4 m] HAUTEUR DE CHUTE MAXIMALE : 6 pi - 11 1/4 po [2,1 m]

11 pi 3 1/4 po [3,40 m] 6 pi 11 1/4 po [2,10 m]

Informations générales :

Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement.

Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel.

Un maximum de 54 kg (120 lb) par enfant est recommandé pour les activités ludiques conçues pour plusieurs enfants.

Le nombre maximum d'enfants recommandé pour cette balançoire est de 9.

MANUEL DU PROPRIÉTAIRE - IDENTIFICATION DES PIÈCES

Composants en bois (pas à l'échelle)

MANUEL DU PROPRIÉTAIRE - IDENTIFICATION DES PIÈCES

Composants en bois (pas à l'échelle)

F1 | BLOC DE MONTAGE - W4L16100

(x3) 1 3/8 po x 2 3/8 po x 3 3/8 po (36 x 60 x 86)

G1 | RAIL DE LA BALANÇOIRE - W4L04483

(x1) 1 po x 5 1/4 po x 47 3/8 po (24 x 134 x 1204)

G2|PLANCHE AU SOL - W4L04459

(x3) 1 po x 5 1/4 po x 22 3/8 po (24 x 134 x 570)

G3|PLANCHE AU SOL - W4L04541

(x1) 1 po x 5 1/4 po x 22 3/8 po (24 x 134 x 570)

Composants en bois (pas à l'échelle)

H10|PLANCHE DE FIXATION - W4L16045

(x1) 1 po x 3 3/8 po x 27 7/8 po (24 x 86 x 707)

H11|SUPPORT D'ÉTAGÈRE - W4L16114

(x2) 1 po x 3 3/8 po x 9 3/4 po (24 x 86 x 248)

H12|RAIL DE PLATEFORME - W4L16104

(x1) 1 po x 3 3/8 po x 72 3/8 po (24 x 86 x 1 838)

H13|RAIL DE SOUTIEN DU SIÈGE - W4L04558

(x2) 1 po x 3 3/8 po x 18 5/8 po (24 x 86 x 472)

H14|CENTRE DU RAIL DE SOUTIEN DU SIÈGE - W4L04559

(x1) 1 po x 3 3/8 po x 22 po (24 x 86 x 570)

H15|SUPPORT DE PLANCHER - W4L16108

(x6) 1 po x 2 3/4 po x 3 3/8 po (24 x 70 x 86)

H16|SIÈGE - W4L16103

(x6) 1 po x 3 3/8 po x 12 po (24 x 86 x 304)

H76|ÉCHELON - W4L15931

(x5) 1 po x 3 3/8 po x 18 1/8 po (24 x 86 x 460)

H77|PLANCHE DE FIXATION - W4L15929

(x1) 1 po x 3 3/8 po x 20 1/8 po (24 x 86 x 512)

J1 | SUPPORT D'ÉTAGÈRE EXTÉRIEUR - W4L04550

(x2) 1 po x 2 3/8 po x 10 5/8 po (24 x 60 x 270)

J2|SUPPORT D'ÉTAGÈRE INTÉRIEUR - W4L04549

(x4) 1 po x 2 3/8 po x 10 5/8 po (24 x 60 x 270)

Composants en bois (pas à l'échelle)

Composants en bois (pas à l'échelle)

M5 | RAIL MURAL - W4L04465 (x7) 5/8 po x 3 3/8 po x 22 po (16 x 86 x 563)

M6 | PLANCHE DE PLANCHER EXTÉRIEURE - W4L16093 (x2) 5/8 po x 3 3/8 po x 21 5/8 po (16 x 86 x 550)

M7 | RAIL DE SIÈGE - W4L16101 (x6) 5/8 po x 3 3/8 po x 21 1/8 po (16 x 86 x 536)

M8 | RAIL MURAL - W4L04466 (x4) 5/8 po x 3 3/8 po x 18 3/4 po (16 x 86 x 475)

M9 | RAIL MURAL - W4L16099 (x2) 5/8 po x 3 3/8 po x 13 1/2 po (16 x 86 x 344)

M10 | RAIL MURAL - W4L16095 (x2) 5/8 po x 3 3/8 po x 12 1/4 po (16 x 86 x 310)

M12 | RAIL MURAL - W4L16097 (x2) 5/8 po x 3 3/8 po x 9 5/8 po (16 x 86 x 244)

M13 | LATTE MURALE - W4L04557 (x6) 5/8 po x 3 3/8 po x 24 3/8 po (16 x 86 x 618)

M73 | SUPPORT ARRIÈRE - W4L15930 (x1) 5/8 po x 3 3/8 po x 20 1/8 po (16 x 86 x 512)

M74 | PLANCHE DE MUR D'ESCALADE - W4L16071 (x10) 5/8 po x 3 3/8 po x 26 5/8 po (16 x 86 x 675)

M75 | PLANCHE DE MUR D'ESCALADE - W4L16072 (x4) 5/8 po x 3 3/8 po x 26 5/8 po (16 x 86 x 675)

M76 | PLANCHE DE MUR D'ESCALADE - W4L16073 (x4) 5/8 po x 3 3/8 po x 26 5/8 po (16 x 86 x 675)

M108 | PLANCHE SUPÉRIEURE - W4L16046 (x1) 5/8 po x 3 1/4 po x 27 7/8 po (16 x 82 x 707)

N1 | TAQUET D'ÉTAGÈRE - W4L04548 (x2) 5/8 po x 2 3/8 po x 10 1/2 po (16 x 60 x 268)

N2 | PLANCHE RAYONS DE SOLEIL - W4L16115 (x4) 5/8 po x 2 3/8 po x 9 po (16 x 60 x 230)

MANUEL DU PROPRIÉTAIRE - IDENTIFICATION DES PIÈCES

Composants en bois (pas à l'échelle)

N5 | PLANCHE RAYONS DE SOLEIL - W4L04493 (x2) 5/8 po x 2 3/8 po x 15 po (16 x 60 x 382)

N7 |BLOC D'ATTACHE DE TAQUET DE TOIT - W4L04874 (x4) 5/8 po x 1 5/8 po x 6 po (16 x 40 x 152)

N06 | PLANCHE DE REMPLISSAGE - W4L16089 (x1) 5/8 po x 2 1/8 po x 26 5/8 po (16 x 54 x 675)

O70 (x1) | PLANCHE DE MONTAGE DU TOBOGGAN - W102822 5/8 po x 1 3/8 po x 20 3/8 po (16 x 34 x 517)

P1 | CALE DE SÉCURITÉ - W4L04499 (x3) 1 3/8 po x 1 3/8 po x 15 1/2 po (36 x 36 x 393)

SP50 | SUPPORT DE POUTRE DE BALANÇOIRE - W4L16085 (x1) 3 3/8 po x 3 3/8 po x 49 3/8 po (86 x 86 x 1254)

T2 | RAIL DE SOUTIEN DU PLANCHER - W4L04476 (x1) 1 po x 1 3/8 po x 16 7/8 po (24 x 34 x 430)

Composants en bois (pas à l'échelle)

Composants en bois (pas à l'échelle)

Composants en bois (pas à l'échelle)

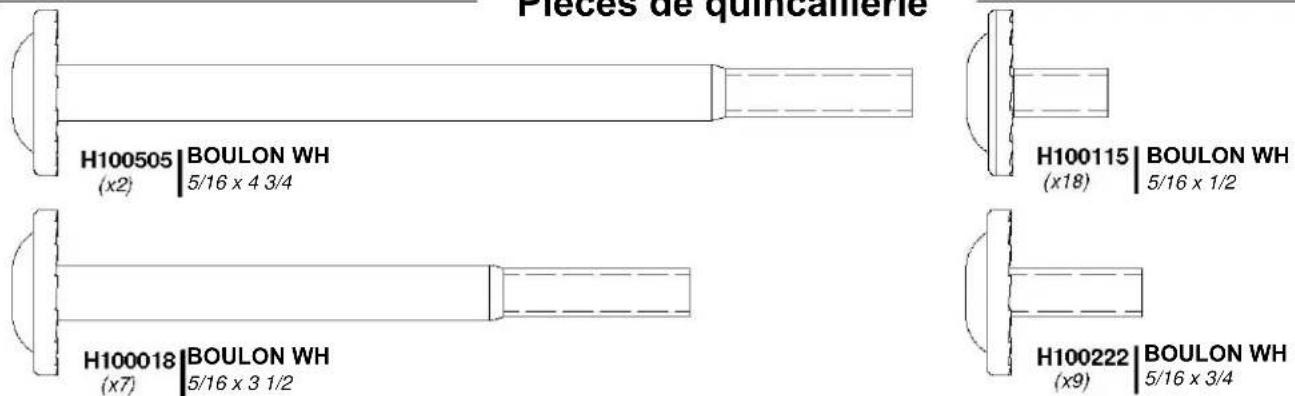

Pièces de quincaillerie

Piecès de quincamienne H100505 | BOULON WH (×2) 5/16 x 4 3/4 H100115 | BOULON WH (×18) 5/16 x 1/2 H100018 | BOULON WH (×7) 5/16 x 3 1/2 H100222 | BOULON WH (×9) 5/16 x 3/4

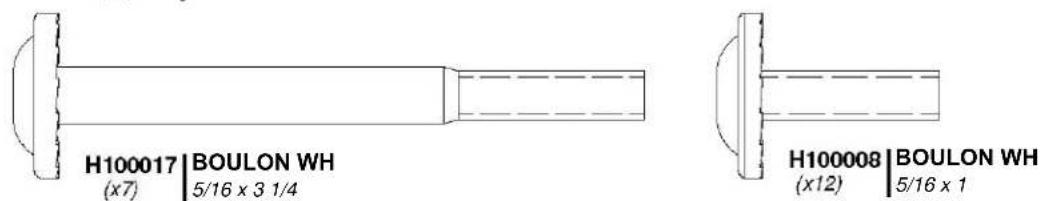

H100017 | BOULON WH (×7) 5/16 x 3 1/4 H100008 | BOULON WH (×12) 5/16 x 1

H100016 | BOULON WH (x6) 5/16 x 3 H100009 | BOULON WH (x18) 5/16 x 1 1/4

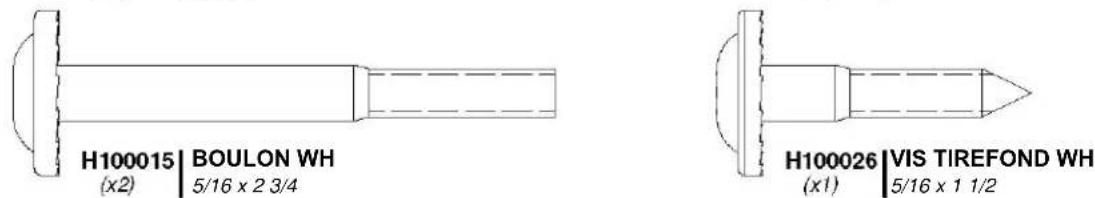

H100015 | BOULON WH (×2) 5/16 x 2 3/4 H100026 | VIS TIREFOND WH (×1) 5/16 x 1 1/2

H100013 | BOULON WH (×40) 5/16 x 2 1/4 H100027 | VIS TIREFOND WH (×54) 5/16 x 2

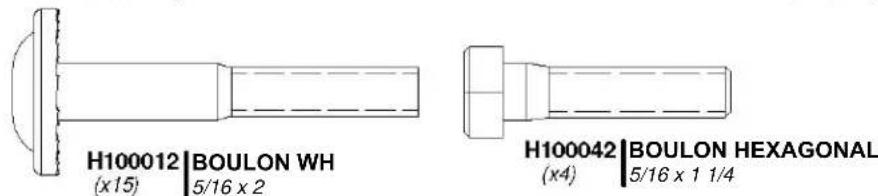

H100012 | BOULON WH (x15) 5/16 x 2 H100042 | BOULON HEXAGONAL (x4) 5/16 x 1 1/4

H100011 | BOULON WH (x15) 5/16 x 1 3/4 H100054 | BOULON HEXAGONAL (x2) 5/16 x 4 1/4

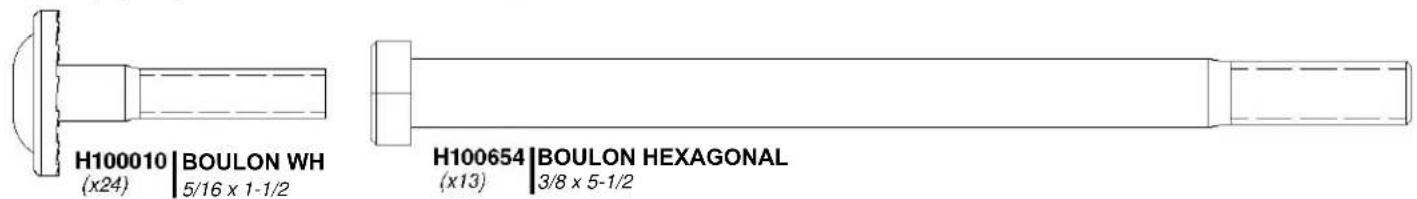

H100010 | BOULON WH (x24) 5/16 x 1-1/2 H100654 | BOULON HEXAGONAL (x13) 3/8 x 5-1/2

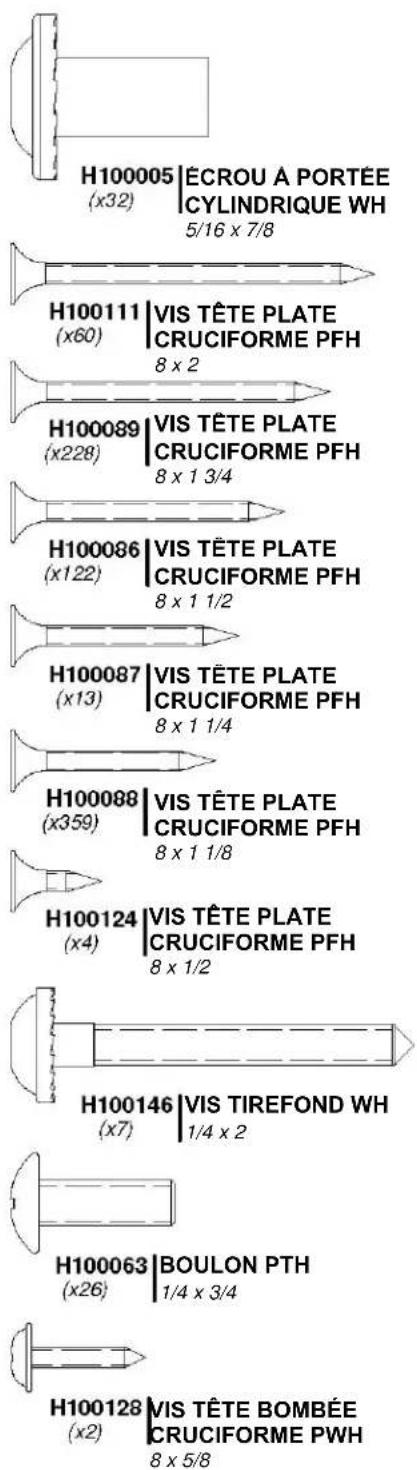

MANUEL DU PROPRIÉTAIRE - IDENTIFICATION DES PIÈCES

Pièces de quincaillerie

H100102 | RONDELLE PLATE (x13) 11 x 25

H100030 | RONDELLE DE VERROUILLAGE EXT (x141) 8 x 19

H100138 | RONDELLE DE (x7) | VERROUILLAGE EXT 6 x 15

H100095 IRONDELLE FENDUE (x4) 5/16

H100073 | ECROU A ENFONCER (x12) 3/8

H100072 | ECROU A ENFONCER (x26) 1/4

Composants accessoires (pas à l'échelle)

H100114 (x1) | CLÉ TORX T-30

H100147 | DOUILLE TORX T-30 (x1)

A100314 (x1) ÉTIQUETTE DE CONTRÔLE « A »

Composants accessoires (pas à l'échelle)

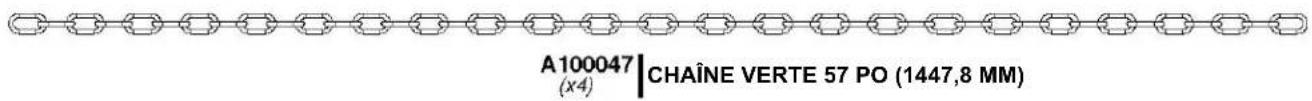

A100047 | CHAÎNE VERTE 57 PO (1447,8 MM)

A100177 (x2) | CHAÎNE VERTE 31 PO [787,4 MM]

Composants accessoires (pas à l'échelle)

A100287 ou A6P00539 ou A6P00540 (x1) TOBOGGAN VF 10 PI

A100134 (x2) POIGNÉE VERTE 816 C/C

A100118 | POIGNÉE VERT (x4) | MÉTALLIQUE 381 c/c

A100178 | TARIÈRE (x6)

A4M01046 | SUPPORT EN L (x24) 2,5 x 38 x 55 x 55

A6P00028 | KIT DE BOUTON (x1)

A6P00036 | PRISE HC VERTE No 1 (x6)

A6P00037 | PRISE HC VERTE No 2 (x6)

ÉTAPE 1 DE PRÉ-ASSEMBLAGE - TRI DES PIÈCES

Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et la quincaillerie.

PIÈCES EN BOIS :

• Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).
• S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.
• Les tampons se trouvent sur la surface plane ou sur l'extrémité des planches.
• Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place.

REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHE.

B04 B06 B04 B06 B04 B08 G01 Q01 Q01 Q02 Q02 RP1 RP1

PIÈCES DE QUINCAILLERIE :

• Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.
• Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
• Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).
• Lors de l'assemblage, il vous suffit de référencer les quatre derniers chiffres du numéro.

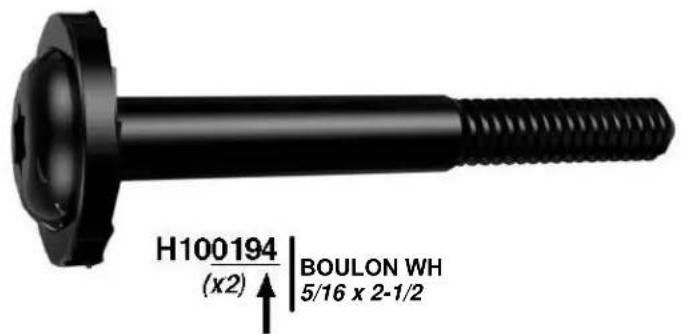

H100194 (x2) BOULON WH 5/16 x 2-1/2

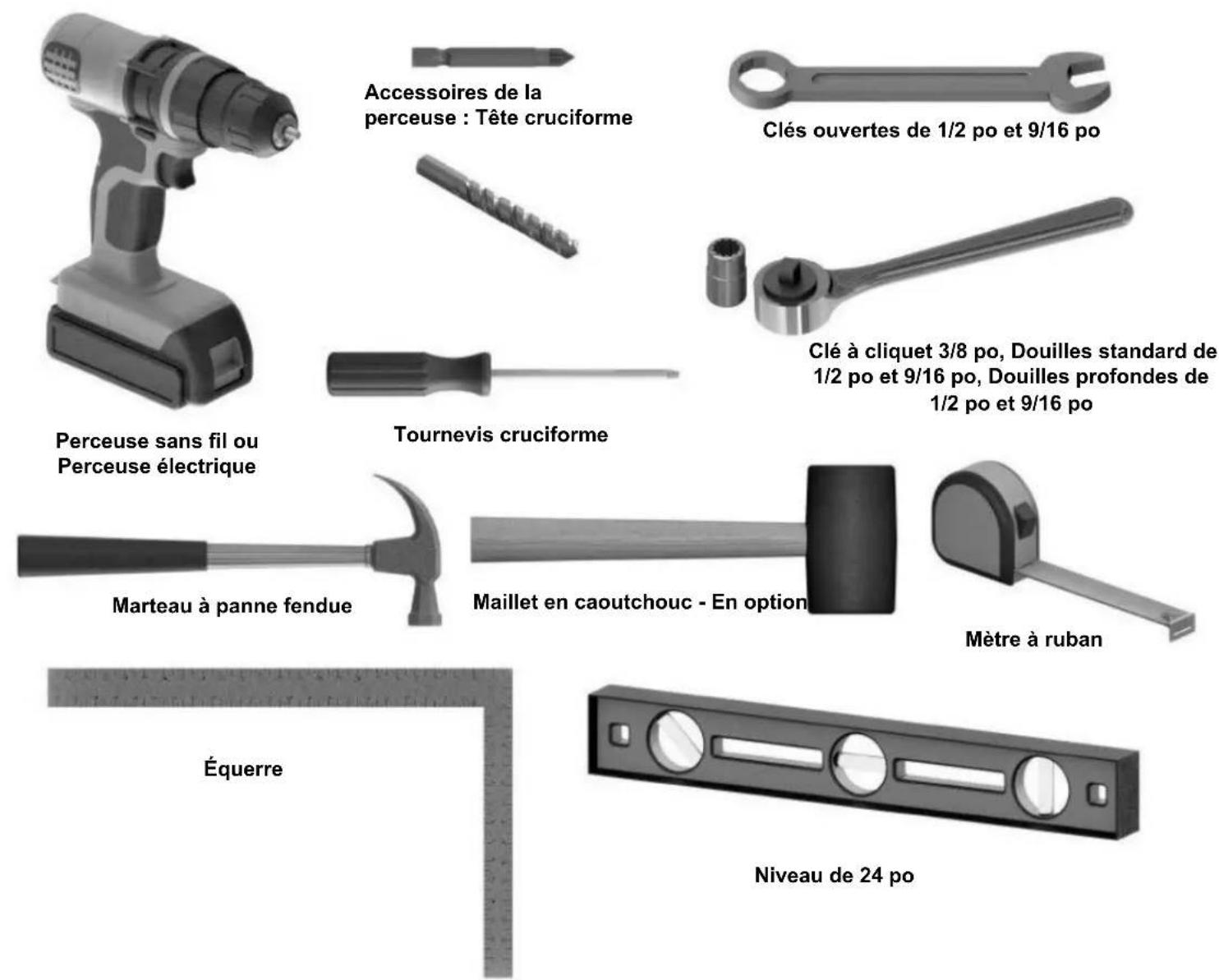

ÉTAPE 2 DE PRÉ-ASSEMBLAGE - OUTILS NÉCESSAIRES

ÉTAPE 3 DE PRÉ-ASSEMBLAGE - CHOISISSEZ VOTRE MÉTHODE D'ASSEMBLAGE

Plusieurs types d'instructions de montage s'offrent à vous.

• Manuel d'assemblage imprimé inclus avec votre produit

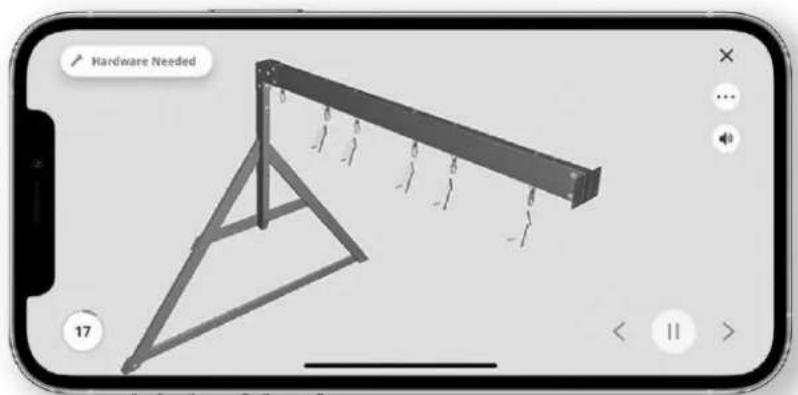

  • Application BILT - Instructions interactives en 3D
• Combinaison du manuel imprimé et de l'application BILT (Remarque : Les numéros d'étape peuvent différer entre les deux méthodes)

BILT.

Scannez pour des instructions faciles en 3D

Téléchargez l'application BILT avant de commencer

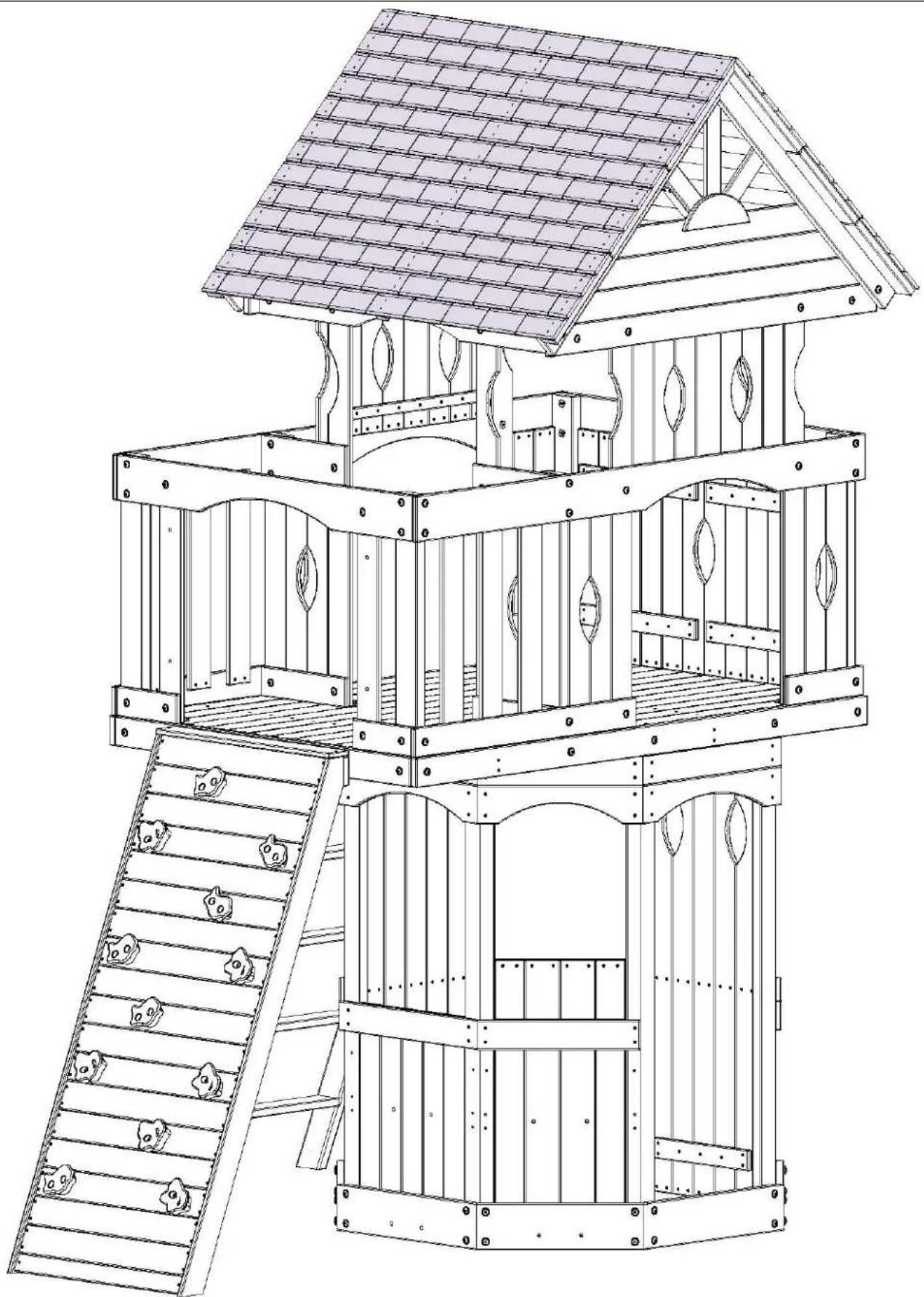

RÉPÉTEZ LES ÉTAPES 52 ET 53 POUR FIXER LES PLANCHES DE TOIT À L'AUTRE COTÉ DU FORT.

A100314 (x1) ÉTIQUETTE DE CONTRÔLE « A »

QTÉ	NUMÉRO D'ARTICLE	DESCRIPTION
2	H100128	VIS TÊTE BOMBÉECRUCIFORME PWH 8 x 5/8

128 (x2) VIS - 5/8 314 (x1)

ÉTIQUETTE DE CONTRÔLE « A »
