Type de produit Balançoire en bois pour enfants
Utilisation Extérieur, domestique
Modèle Caribbean (1606029)
Marque Backyard Discovery
Âge recommandé À partir de 3 ans
Nombre maximum d’enfants 9
Poids maximum par enfant (usage individuel) 68 kg
Poids maximum par enfant (usage collectif) 54 kg
Hauteur de chute maximale 2 m
Zone de jeu sécuritaire (L x l x H) 6,30 m x 8,70 m x 5,60 m
Matériau principal Bois et quincaillerie métallique
Composants inclus Balançoires, toboggan, mur d’escalade, plateforme, toit, balustrades
Assemblage Requis – 2 adultes recommandés
Temps de montage estimé 6 à 8 heures
Outils nécessaires Tournevis magnétique, clé, marteau (fournis partiellement)
Entretien courant Vérifier et serrer les boulons, traiter le bois contre les intempéries
Sécurité Surface amortissante recommandée sous le jeu ; distance minimale de 2 m de tout obstacle
Pièces détachées Disponibles en ligne sur le site du fabricant
Réparabilité Pièces en bois et quincaillerie remplaçables individuellement

FOIRE AUX QUESTIONS - Caribbean Backyard Discovery

Quel est l'âge recommandé pour ce jeu ?
Le jeu convient aux enfants à partir de 3 ans, car il contient de petites pièces. La surveillance d'un adulte est recommandée.
Combien d'enfants peuvent jouer simultanément ?
Le nombre maximum d'enfants recommandé est de 9, selon les instructions du fabricant.
Quel est le poids maximum autorisé par enfant ?
Pour les activités individuelles, le poids maximum est de 68 kg (150 lb). Pour les activités collectives, il est de 54 kg (120 lb).
Quelles sont les dimensions du jeu assemblé ?
La hauteur de chute maximale est de 2 m. La zone de jeu sécuritaire recommandée est d'environ 6,30 m de largeur, 8,70 m de profondeur et 5,60 m de hauteur.
Est-il difficile à monter ?
Le montage est conçu pour deux adultes et prend environ 6 à 8 heures. Il est conseillé de suivre les étapes du manuel et d'utiliser l'application BILT pour des instructions 3D.
Faut-il une préparation du sol ?
Oui, le jeu doit être installé sur un terrain plat, à au moins 2 m de toute structure ou obstacle. Une surface amortissante (ex. paillis, sable) est vivement recommandée pour la sécurité.
Comment entretenir le bois ?
Il est nécessaire de vérifier et serrer régulièrement les boulons. Traitez le bois avec un produit protecteur contre les intempéries pour prolonger sa durée de vie.
Où trouver des pièces de rechange ?
Les pièces détachées sont disponibles sur le site officiel de Backyard Discovery ou via le manuel. Utilisez les numéros de pièces indiqués dans la notice pour les commander.
Le toboggan et les balançoires sont-ils inclus ?
Oui, le modèle Caribbean comprend des balançoires et un toboggan intégrés, ainsi qu'un mur d'escalade, une plateforme et un toit.
Quelle est la hauteur de chute maximale ?
La hauteur de chute maximale est de 2 m (6 pi 8 1/2 po). Respectez cette hauteur pour garantir la sécurité des enfants.

Questions des utilisateurs sur Caribbean Backyard Discovery

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Jouets au format PDF gratuitement ! Retrouvez votre notice Caribbean - Backyard Discovery et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Caribbean de la marque Backyard Discovery.

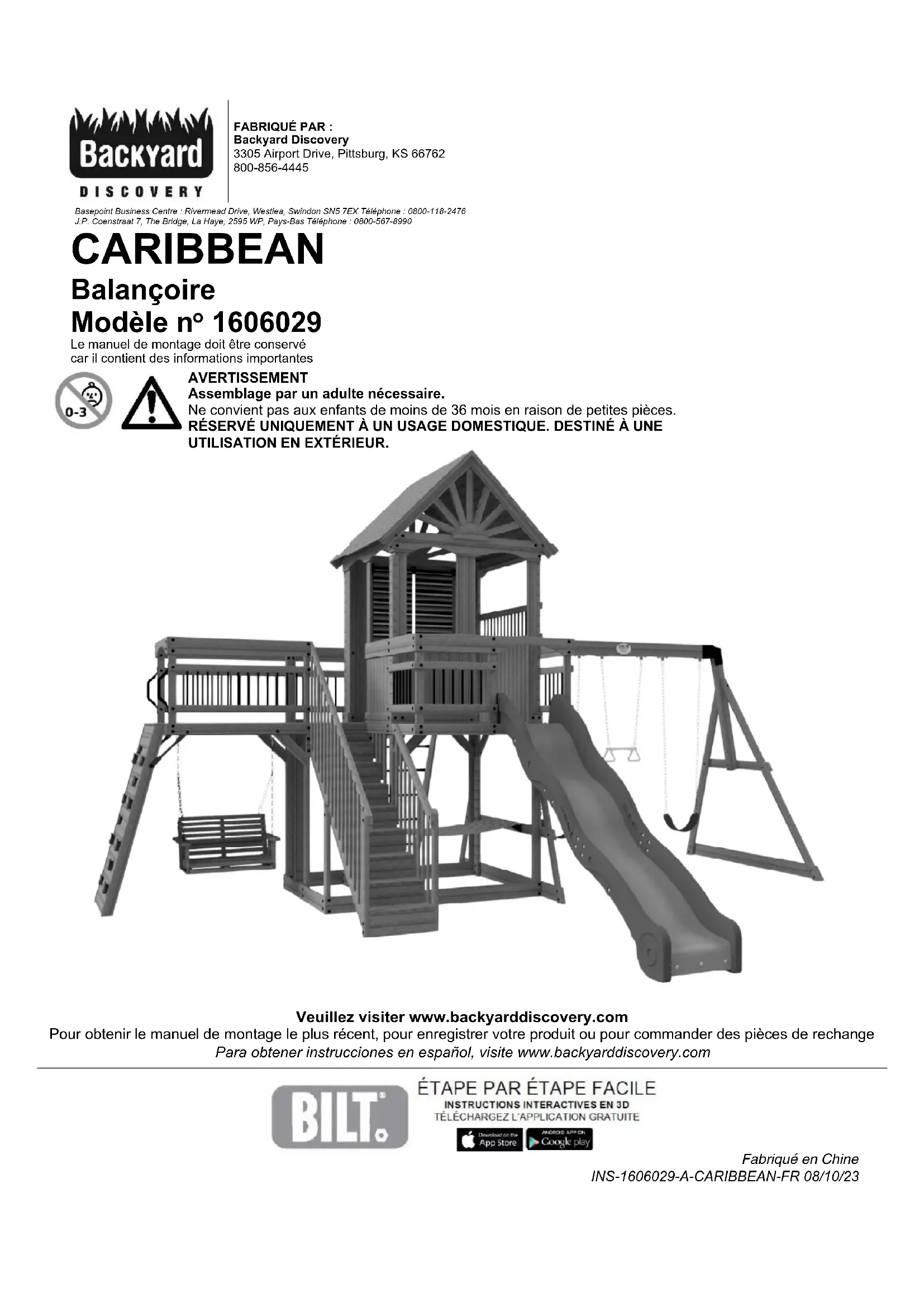

MODE D'EMPLOI Caribbean Backyard Discovery

J.P. Coenstraat 7, The Bridge, La Haye, 2595 WP, Pays-Bas Téléphone : 0800-567-8990

CARIBBEAN

Balançoire

Modèle n° 1606029

Le manuel de montage doit être conservé

car il contient des informations importantes

Backyard Discovery Caribbean - Modèle n° 1606029 - 1

Backyard Discovery Caribbean - Modèle n° 1606029 - 2

AVERTISSEMENT

Assemblage par un adulte nécessaire.

Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.

RÉSERVÉ UNIQUEMENT À UN USAGE DOMESTIQUE. DESTINÉ À UNE UTILISATION EN EXTÉRIEUR.

Backyard Discovery Caribbean - AVERTISSEMENT - 1

Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour commander des pièces de rechange

Placez la balançoire sur un terrain plat, à au moins 2 m [6 pi] de toute structure ou obstruction, telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.

Backyard Discovery Caribbean - AVERTISSEMENT - 2

text_image 20 pi - 6 1/2 po [6,30 m] 28 pi - 5 1/2 po [8,70 m] 16 pi - 5 1/2 po [5 m] 6 pi [1,80 m] 6 pi [1,80 m] Zone de jeu sécuritaire 32 pi - 6 1/2 po [9,90 m]

Informations générales :

Votre ensemble a été conçu et fabriqué pour des enfants seulement et pour un usage résidentiel seulement. Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel. Un maximum de 54 kg (120 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour plusieurs enfants. Le nombre maximum d'enfants recommandé pour cette balançoire est de 9.

Backyard Discovery Caribbean - Informations générales : - 1

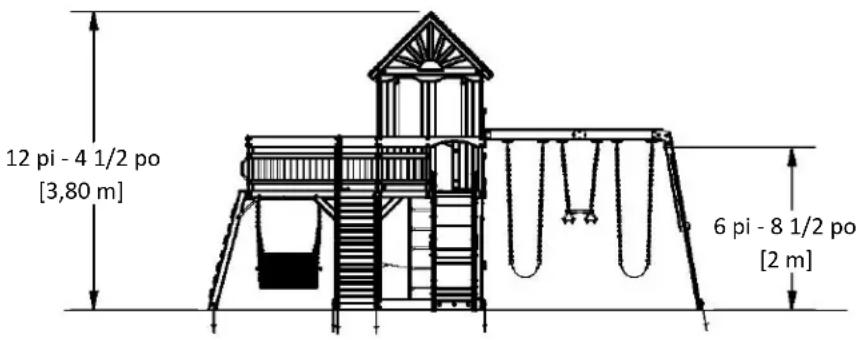

text_image 12 pi - 4 1/2 po [3,80 m] 6 pi - 8 1/2 po [2 m]

Hauteur de jeu sécuritaire : 18 pi - 5 po [5,60 m] Hauteur de chute maximale : 6 pi - 8 1/2 po [2 m]

Remarques de montage

1) Pendant le montage de l'unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est de niveau. Si le fort n'est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort soient bien droits.
2) Serrez fermement les boulons, serrez les écrous sur les boulons au ras du tube ou de l'élément.
3) Prêtez une attention particulière aux ÉLÉMENTS NÉCESSAIRES À CHAQUE ÉTAPE. Ils peuvent constituer une aide précieuse lors du tri de votre bois et de vos pièces de quincaillerie. Le montage sera facilité si les éléments sont triés par phase.
4) ellez à utiliser les bonnes pièces de quincaillerie aux bonnes étapes. L'utilisation de pièces de quincaillerie inadéquates peut entraîner un montage incorrect.
5) Chaque fois que vous utilisez un écrou encastré, suivez ces instructions. Placez l'écrou encastré dans le trou pré-percé. Insérez-le à l'aide d'un marteau. Placez le boulon avec les rondelles du côté opposé. Serrez à la main pour vous assurer que le boulon est dans l'écrou encastré. NE SERREZ PAS TROP.
6) Lisez attentivement les étapes de chaque phase. Les étapes écrites peuvent contenir des informations importantes non présentées dans les illustrations.

Identification des pièces

Composants en bois

(Pas à l'échelle)

Backyard Discovery Caribbean - (Pas à l'échelle) - 1

Identification des pièces

Composants en bois

(Pas à l'échelle)

Backyard Discovery Caribbean - (Pas à l'échelle) - 1

(1) E73 - RAIL DROIT - W4L06336 1 3/8 po x 3 3/8 po x 61 1/8 po (36x86x1553)

Backyard Discovery Caribbean - (Pas à l'échelle) - 2

(2) F1 - MONTANT - W4L06131 1 3/8 po x 2 3/8 po x 34 7/8 po (36x60x887)

Backyard Discovery Caribbean - (Pas à l'échelle) - 3

F2 - POTEAU - W4L06070 (1) 1 3/8 po x 2 3/8 po x 30 3/8 po (36x60x772)

Backyard Discovery Caribbean - (Pas à l'échelle) - 4

(1) F3 - POTEAU - W4L06074 1 3/8 po x 2 3/8 po x 30 3/8 po (36x60x772)

Backyard Discovery Caribbean - (Pas à l'échelle) - 5

(1) F4 - POTEAU - W4L06093 1 3/8 po x 2 3/8 po x 30 3/8 po (36x60x772)

Backyard Discovery Caribbean - (Pas à l'échelle) - 6

(2) F5 - POTEAU - W4L06323 1 3/8 po x 2 3/8 po x 30 3/8 po (36x60x772)

Backyard Discovery Caribbean - (Pas à l'échelle) - 7

(2) F6 - SOLIVE DE PLANCHER - W4L06351 1 3/8 po x 2 3/4 po x 13 7/8 po (36x70x352)

Backyard Discovery Caribbean - (Pas à l'échelle) - 8

Identification des pièces

Composants en bois

(Pas à l'échelle)

Backyard Discovery Caribbean - (Pas à l'échelle) - 1
(1) H8 - SUPPORT DE PLANCHER - W4L06079 1 po x 3 3/8 po x 54 3/8 po (24x86x1382)

Backyard Discovery Caribbean - (Pas à l'échelle) - 2
(2) H9 - LISSE MURALE - W4L06102 1 po x 3 3/8 po x 54 3/8 po (24x86x1382)

Backyard Discovery Caribbean - (Pas à l'échelle) - 3
(1) H10 - SUPPORT DE PLANCHER - W4L06062 1 po x 3 3/8 po x 52 1/2 po (24x86x1334)

Backyard Discovery Caribbean - (Pas à l'échelle) - 4
(1) H11 - MAIN COURANTE - W4L06133 1 po x 3 3/8 po x 46 po (24x86x1170)

Backyard Discovery Caribbean - (Pas à l'échelle) - 5
(1) H12 - SUPPORT DE PLANCHER - W4L06321 1 po x 3 3/8 po x 63 3/4 po (24x86x1618)

Backyard Discovery Caribbean - (Pas à l'échelle) - 6
(1) H13 - ENTRETOISE MURALE - W4L06126 1 po x 3 3/8 po x 3 3/8 po (24x86x86)

Backyard Discovery Caribbean - (Pas à l'échelle) - 7
(3) H22 - CONTREVENTEMENT DE LA PLATEFORME - W4L06082 1 po x 3 3/8 po x 18 3/8 po (24x86x466)

Backyard Discovery Caribbean - (Pas à l'échelle) - 8
H23 - CONTREVENTEMENT DE LA PLATEFORME - W4L06179 1 po x 3 3/8 po x 17 7/8 po (24x86x453)

Backyard Discovery Caribbean - (Pas à l'échelle) - 9
H24 - ACCOUDOIR DROIT - W4L06348 (1) 1 po x 3 3/8 po x 19 3/8 po (24x86x492)

Backyard Discovery Caribbean - (Pas à l'échelle) - 10
(3) H83 - PLANCHE MURALE - W4L06182 1 po x 3 3/8 po x 61 1/4 po (24x86x1557)

Backyard Discovery Caribbean - (Pas à l'échelle) - 11
(1) H84 - PLANCHE MURALE - W4L06183 1 po x 3 3/8 po x 61 1/4 po (24x86x1557)

Backyard Discovery Caribbean - (Pas à l'échelle) - 12
(1) H85 - RAMPE DE SECURITE - W4L06184 1 po x3 3/8 po x75 po (24x86x1904)

Backyard Discovery Caribbean - (Pas à l'échelle) - 13
(2) H86 - CALE ANGULAIRE - W4L06186 1 po x 3 3/8 po x 49 3/8 po (24x86x1254)

Backyard Discovery Caribbean - (Pas à l'échelle) - 14
(1) H14 - SUPPORT DE PLANCHER - W4L06193 1 po x 3 3/8 po x 45 po (24x86x1142)

Backyard Discovery Caribbean - (Pas à l'échelle) - 15
(1) H15 - SUPPORT DE PLANCHER - W4L06327 1 po x 3 3/8 po x 31 po (24x86x788)

Backyard Discovery Caribbean - (Pas à l'échelle) - 16
H16 - SUPPORT DE RAIL DE BALANÇOIRE - W4L06341 (2) 1 po x 3 3/8 po x 9 1/8 po (24x86x232)

Backyard Discovery Caribbean - (Pas à l'échelle) - 17
(2) H17 - RAIL ARRIÈRE LATÉRAL - W4L06343 1 po x 3 3/8 po x 18 po (24x86x456)

Backyard Discovery Caribbean - (Pas à l'échelle) - 18
H18 - SUPPORT DE SIÈGE LATÉRAL - W4L06344 (2) 1 po x 3 3/8 po x 16 1/8 po (24x86x410)

Backyard Discovery Caribbean - (Pas à l'échelle) - 19

(1) H19 - SUPPORT DE SIÈGE CENTRAL - W4L06345 1 po x 3 3/8 po x 16 1/8 po (24x86x410)
Backyard Discovery Caribbean - (Pas à l'échelle) - 20
(1) H20 - RAIL ARRIERE CENTRAL - W4L06346 1 po x 3 3/8 po x 18 po (24x86x456)

Backyard Discovery Caribbean - (Pas à l'échelle) - 21
(1) H21 - ACCOUDOIR GAUCHE - W4L06347 1 po x 3 3/8 po x 19 3/8 po (24x86x492)

Backyard Discovery Caribbean - (Pas à l'échelle) - 22
(1) J1 - LISSE MURALE - W4L06104 1 po x 2 3/8 po x 54 1/2 po (24x60x1384)

Backyard Discovery Caribbean - (Pas à l'échelle) - 23
(2) J3- LISSE MURALE - W4L06092 (2) J4 - PORTE TRINGLE RIDEAU EXTÉRIEUR - W4L05293 1 po x 2 3/8 po x 27 1/4 po (24x60x691) 1 po x 2 3/8 po x 2 3/8 po (24x60x60)

Backyard Discovery Caribbean - (Pas à l'échelle) - 24
(2) J2 - SOLIVE DE PLANCHER - W4L06068 1 po x 2 3/8 po x 52 1/2 po (24x60x1334)

Backyard Discovery Caribbean - (Pas à l'échelle) - 25

Backyard Discovery Caribbean - (Pas à l'échelle) - 26
(1) J5 - PORTE TRINGLE RIDEAU INTÉRIEUR - W4L05294 1 po x 2 3/8 po x 2 3/8 po (24x60x60)

Backyard Discovery Caribbean - (Pas à l'échelle) - 27
(4) J6 - LISSE MURALE - W4L06089 1 po x 2 3/8 po x 25 5/8 po (24x60x650)

Backyard Discovery Caribbean - (Pas à l'échelle) - 28
(2) J7 - LISSE MURALE - W4L06192 1 po x 2 3/8 po x 66 1/8 po (24x60x1678)

Identification des pièces

Composants en bois

(Pas à l'échelle)

Backyard Discovery Caribbean - (Pas à l'échelle) - 1

(6) J9- PLANCHE DE SUPPORT - W4L06064 1 po x 2 3/8 po x 3 po (24x60x76)

Backyard Discovery Caribbean - (Pas à l'échelle) - 2

(1) J10 - PLANCHE DE SUPPORT - W4L06194 1 po x 2 3/8 po x 3 po (24x60x76)

Backyard Discovery Caribbean - (Pas à l'échelle) - 3

(2) J11 - LISSE MURALE - W4L06324 1 po x 2 3/8 po x 44 5/8 po (24x60x1135)

Backyard Discovery Caribbean - (Pas à l'échelle) - 4

(2) J12 - SUPPORT DE RAIL DE BALANÇOIRE - W4L06342 1 po x 2 3/8 po x 9 1/8 po (24x60x232)

Backyard Discovery Caribbean - (Pas à l'échelle) - 5

Identification des pièces

Composants en bois (Pas à l'échelle)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 1

(1) L1- PLANCHE DE SUPPORT - W4L06128 5/8 po x 3 5/8 po x 22 3/4 po (16x92x579)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 2

(1) L2 - PLANCHE DE SUPPORT - W4L06142 5/8 po x 4 3/8 po x 15 5/8 po (16x112x397)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 3

(1) M1 - TOISE - W4L06143 5/8 po x 3 3/8 po x 60 1/4 po (16x86x1530)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 4

(1) M2 - PLANCHE MURALE - W4L06097 5/8 po x 3 3/8 po x 61 1/4 po (16x86x1557)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 5

(1) M3 - PLANCHE MURALE - W4L06099 5/8 po x 3 3/8 po x 61 1/4 po (16x86x1557)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 6

(2) M4 - PLANCHE MURALE - W4L06109 5/8 po x 3 3/8 po x 61 1/4 po (16x86x1557)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 7

(1) M5 - PLANCHE MURALE - W4L06111 5/8 po x 3 3/8 po x 61 1/4 po (16x86x1557)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 8

(14) M6 - PLANCHE DE PLANCHER - W4L06066 5/8 po x 3 3/8 po x 54 1/2 po (16x86x1384)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 9

(1) M7 - LISSE MURALE - W4L06087 5/8 po x 3 3/8 po x 54 1/2 po (16x86x1384)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 10

(1) M8 - RAIL ARQUE - W4L06101 5/8 po x 3 3/8 po x 54 1/2 po (16x86x1384)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 11

(2) M9 - PLANCHE MURALE - W4L06148 5/8 po x 3 3/8 po x 54 1/4 po (16x86x1377)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 12

(1) M10 - RAIL ARQUE - W4L06103 5/8 po x 3 3/8 po x 53 1/8 po (16x86x1350)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 13

(4) M11 - CHEVRON DE TOIT - W4L06114 5/8 po x 3 3/8 po x 43 7/8 po (16x86x1114)

(1) M12 - PLANCHE DE MUR D'ESCALADE - W4L06337 5/8 po x 2 3/4 po x 27 3/4 po (16x70x704)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 14

(1) M13 - LISSE MURALE - W4L06112 5/8 po x 3 3/8 po x 29 1/4 po (16x86x744)

Identification des pièces

Composants en bois (Pas à l'échelle)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 1

(1) M14 - LISSE MURALE - W4L06113 5/8 po x 3 3/8 po x 28 5/8 po (16x86x728)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 2

(17) M15 - PLANCHE DE PLANCHER - W4L06120 5/8 po x 3 3/8 po x 29 1/8 po (16x86x740)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 3

(1) M16 - PLANCHE DE PLANCHER - W4L06130 5/8 po x 3 3/8 po x 27 3/4 po (16x86x704)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 4

(1) M17 - LISSE MURALE - W4L06094 5/8 po x 3 3/8 po x 27 1/4 po (16x86x692)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 5

(2) M18 - PLANCHE MURALE - W4L06108 5/8 po x 3 3/8 po x 27 po (16x86x686)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 6

(11) M19 - PLANCHE MURALE - W4L06096 5/8 po x 3 3/8 po x 27 po (16x86x686)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 7

(1) M20 - PLANCHE DE FIXATION - W4L06146 5/8 po x 3 3/8 po x 21 1/2 po (16x86x547)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 8

(13) M21 - PLANCHE DE PLANCHER - W4L06080 5/8 po x 3 3/8 po x 21 1/4 po (16x86x540)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 9

(1) M22 - PLANCHE DE PLANCHER - W4L06081 5/8 po x 3 3/8 po x 21 1/4 po (16x86x540)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 10

M23 - MARCHE D'ESCALIER - W4L06122 (24) 5/8 po x3 1/4 po x 19 po (16x83x483)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 11

M24 - LISSE MURALE - W4L06107 (2) 5/8 po x 3 3/8 po x 15 5/8 po (16x86x398)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 12

(1) M25 - LISSE MURALE - W4L06098 5/8 po x 3 3/8 po x 6 3/4 po (16x86x172)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 13

M26 - LISSE MURALE - W4L06110 (1) 5/8 po x 3 3/8 po x 5 3/8 po (16x86x138)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 14

(2) M27 - PLANCHE D'ANGLE - W4L06147 5/8 po x 3 3/8 po x 50 3/8 po (16x86x1280)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 15

(1) M28 - PLANCHE MURALE - W4L06180 5/8 po x 3 3/8 po x 61 1/4 po (16x86x1557)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 16

N1 - PLANCHE DE PLANCHER - W4L06067 (2) 5/8 po x 2 3/8 po x 54 1/2 po (16x60x1384)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 17

(2) 5/8 po x 2 3/8 po x 24 3/8 po (16x60x620)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 18

(14) M29 - PLANCHE MURALE - W4L06181 5/8 po x 3 3/8 po x 28 5/8 po (16x86x726)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 19

(1) M30 - PLANCHE DE FIXATION - W4L06338 5/8 po x 3 3/8 po x 29 po (16x86x736)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 20

M70 - SUPPORT DE LIT DE TOBOGGAN - W100935 5/8 po x 3 3/8 po x 19 7/8 po (16x86x505)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 21

M74 - PLANCHE DE MUR D'ESCALADE - W4L06332 (9) 5/8 po x 3 3/8 po x 27 3/4 po (16x86x704)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 22

M75 - PLANCHE DE MUR D'ESCALADE - W4L06333 (4) 5/8 po x 3 3/8 po x 27 3/4 po (16x86x704)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 23

M76 - PLANCHE DE MUR D'ESCALADE - W4L06334 (4) 5/8 po x 3 3/8 po x 27 3/4 po (16x86x704)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 24

(1) M108 - PLANCHE SUPÉRIEURE - W4L06331 5/8 po x 3 3/8 po x 29 po (16x86x736)

Identification des pièces

Composants en bois (Pas à l'échelle)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 1

(2) N3 - PLANCHE DE PLANCHER - W4L06078 5/8 po x 2 3/8 po x 19 3/4 po (16x60x502)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 2

(8) N4 - PLANCHE RAYONS DE SOLEIL - W4L06118 5/8 po x 2 3/8 po x 19 5/8 po (16x60x500)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 3

(4) N6 - PLANCHE RAYON DE SOLEIL - W4L06117 5/8 po x 2 3/8 po x 15 7/8 po (16x60x404)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 4

(22) O1 - LATTE VERTICALE - W4L06135 5/8 po x 1 3/8 po x 31 1/4 po (16x34x795)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 5

(7) O2 - PLANCHE DE SIEGE DE BALANÇOIRE - W4L06339 5/8 po x 1 3/8 po x 26 5/8 po (16x36x676)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 6

Q1- PLANCHE DE SUPPORT - W4L06129 1 po x 4 3/8 po x 22 3/4 po (24x112x579)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 7

(1) SP50 - SUPPORT DE POUTRE DE BALANÇOIRE - W4L06170 3 3/8 po x 3 3/8 po x 49 3/8 po (86x86x1254)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 8

(1) 1 po x 1 3/8 po x 50 po (24x34x1270)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 9

T2- PLANCHE DE SUPPORT - W4L06065 (2) 1 po x 1 3/8 po x 49 5/8 po (24x34x1260)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 10

(1) T3 - LATTE VERTICALE - W4L06136 1 po x 1 3/8 po x 27 1/8 po (24x34x688)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 11

(1) T4- PLANCHE DE SUPPORT - W4L06077 1 po x 1 3/8 po x 23 7/8 po (24x34x606)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 12

(1) T5- PLANCHE DE SUPPORT - W4L06076 1 po x 1 3/8 po x 21 1/2 po (24x34x546)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 13

(1) T6 - LATTE VERTICALE - W4L06137 1 po x 1 3/8 po x 19 5/8 po (24x34x500)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 14

(1) T7 - LATTE VERTICALE - W4L06138 1 po x 1 3/8 po x 18 3/8 po (24x34x468)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 15

(2) T8- PLANCHE DE SUPPORT - W4L06119 1 po x 1 3/8 po x 16 5/8 po (24x34x423)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 16

(1) T9 - LATTE VERTICALE - W4L06139 1 po x 1 3/8 po x 15 1/4 po (24x34x386)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 17

(1) N5 - PLANCHE DE PLANCHER - W4L06328 5/8 po x 2 3/8 po x 26 1/4 po (16x60x668)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 18

(1) N7 - SUPPORT DE DOSSIER DEBALANÇOIRE - W4L06349 5/8 po x 2 3/8 po x 26 5/8 po (16x60x676)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 19

N8 - SUPPORT DE SIÈGE BALANÇOIRE - W4L06350 5/8 po x 2 3/8 po x 24 3/4 po (16x60x628)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 20

(7) O3 - PLANCHE DE SIÈGE DE BALANÇOIRE - W4L06340 5/8 po x 1 3/8 po x 28 1/2 po (16x36x724)

Identification des pièces

Composants en bois (Pas à l'échelle)

(1) T10 - LATTE VERTICALE - W4L06140 1 po x 1 3/8 po x 12 po (24x34x304)

(1) T11 - LATTE VERTICALE - W4L06141 1 po x 1 3/8 po x 8 3/4 po (24x34x222)

(2) T12- PLANCHE DE SUPPORT - W4L0631 1 po x 1 3/8 po x 40 1/2 po (24x34x1029)

5 0 0 5

(1) E12 - MONTANT - W2A01864 1 3/8 po x 3 3/8 po x 57 3/8 po (36x86x1457)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 1

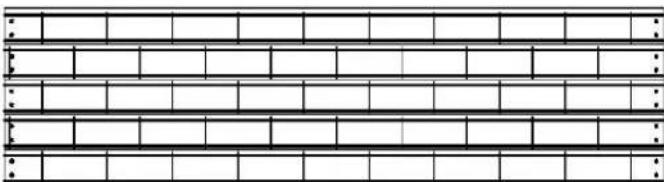

natural_image Pure structural grid lines without any text, numbers, or symbols

(2) RP1 - PANNEAU DE TOIT - W2A01860 1 3/8 po x 12 1/4 po x 59 1/2 po (35x311x1532)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 2

natural_image Pure structural grid lines without any text, numbers, or symbols

(2) RP2 - PANNEAU DE TOIT - W2A01861 1 3/8 po x 16 1/8 po x 59 1/2 po (35x410x1532)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 3

natural_image Pure structural grid lines without any text, numbers, or symbols

RP3 - PANNEAU DE TOIT - W2A01862 (2) 1 3/8 po x 16 1/8 po x 59 1/2 po (35x410x1532)

Backyard Discovery Caribbean - Composants en bois (Pas à l'échelle) - 4

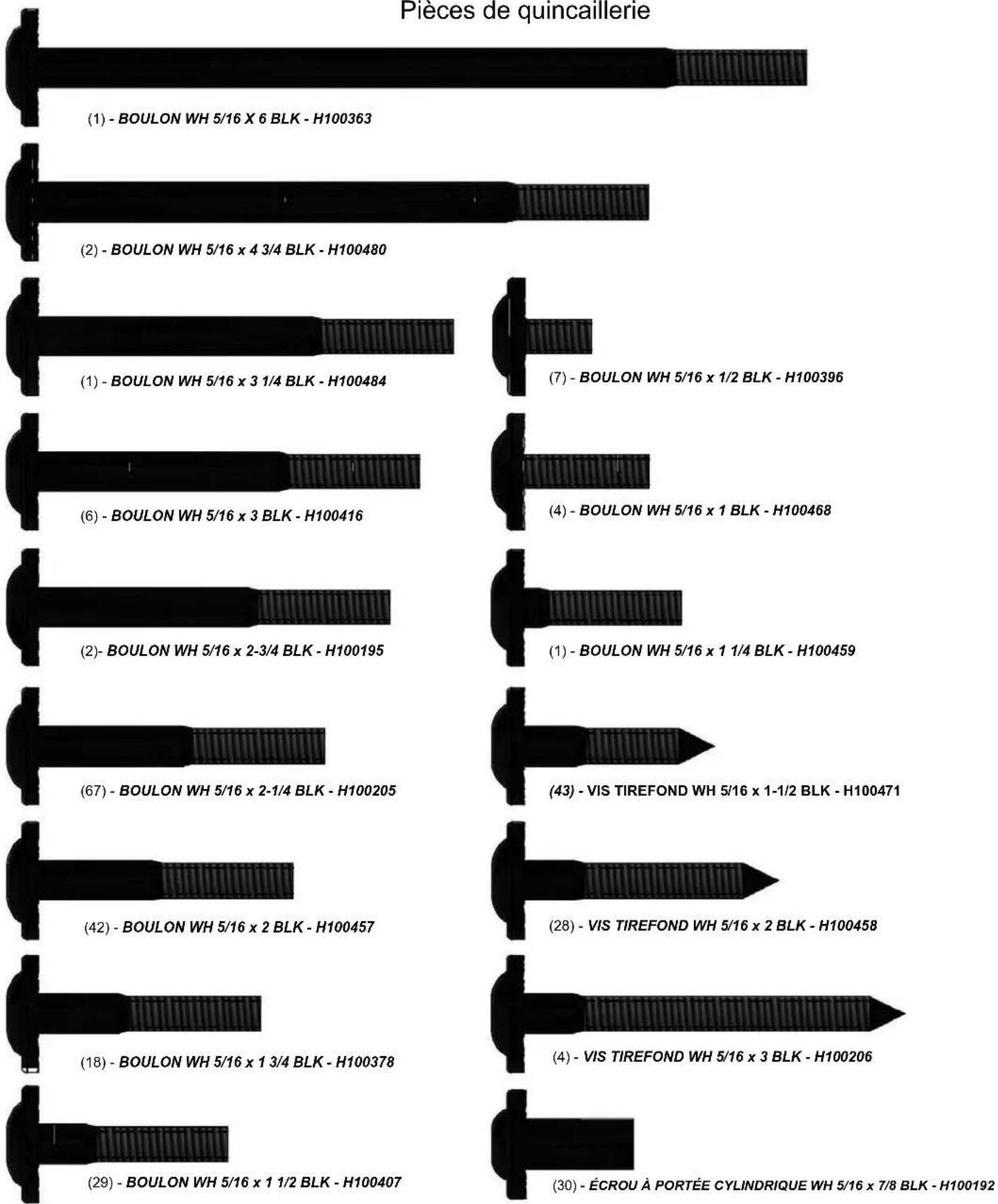

Identification des pièces

Pièces de quincaillerie

Backyard Discovery Caribbean - Identification des pièces - 1

Identification des pièces

Pièces de quincaillerie

Backyard Discovery Caribbean - Pièces de quincaillerie - 1

Identification des pièces

Pièces de quincaillerie

Backyard Discovery Caribbean - Pièces de quincaillerie - 1
(1) - TOURNEVIS MAGNÉTIQUE - H101100

Backyard Discovery Caribbean - Pièces de quincaillerie - 2

Identification des pièces

Accessoires (PAS À L'ÉCHELLE)

Backyard Discovery Caribbean - Accessoires (PAS À L'ÉCHELLE) - 1

Backyard Discovery Caribbean - Accessoires (PAS À L'ÉCHELLE) - 2
(1) - ÉTIQUETTE DE CONTRÔLE « A » - A100314

Backyard Discovery Caribbean - Accessoires (PAS À L'ÉCHELLE) - 3
(10) - MAILLON RAPIDE - A100069

Backyard Discovery Caribbean - Accessoires (PAS À L'ÉCHELLE) - 4

Identification des pièces

Accessoires

(PAS À L'ÉCHELLE)

Backyard Discovery Caribbean - Identification des pièces - 1

Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et la quincaillerie.

PIÈCES EN BOIS :

  • Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).
  • S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.
  • Les tampons se trouvent sur la surface plane ou sur l'extrémité des planches.
  • Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place.

REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHE.
Backyard Discovery Caribbean - PIÈCES EN BOIS : - 1

text_image B04 B06 B04 B06 B08 G01 Q01 Q01 Q02 RP1 RP1

PIÈCES DE QUINCAILLERIE :

  • Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.
  • Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
  • Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).
  • Lors de l'assemblage, il vous suffit de référencer les quatre derniers chiffres du numéro.

Backyard Discovery Caribbean - PIÈCES DE QUINCAILLERIE : - 1

text_image H100194 (x2) BOULON WH 5/16 x 2-1/2

ÉTAPE 2 DE PRÉ-ASSEMBLAGE - OUTILS NÉCESSAIRES
Backyard Discovery Caribbean - PIÈCES DE QUINCAILLERIE : - 2

ÉTAPE 3 DE PRÉ-ASSEMBLAGE - CHOISISSEZ VOTRE MÉTHODE D'ASSEMBLAGE

Plusieurs types d'instructions de montage vous sont proposés.

  1. Manuel d'assemblage imprimé inclus avec votre produit
  2. Application BILT - Instructions interactives en 3D
  3. Combinaison du manuel imprimé et de l'application BILT (Remarque : Les numéros d'étape peuvent différer entre les deux méthodes)

Backyard Discovery Caribbean - ÉTAPE 3 DE PRÉ-ASSEMBLAGE - CHOISISSEZ VOTRE MÉTHODE D'ASSEMBLAGE - 1

text_image BILT.

Scannez pour des instructions 3D faciles

Téléchargez l'application BILT avant de commencer

Backyard Discovery Caribbean - Scannez pour des instructions 3D faciles - 1

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : Backyard Discovery

Modèle : Caribbean

Catégorie : Jouets
