Predator 8 2-16x42 - Lunette de visée Steiner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lunette de visée pour armes d'épaule
Marque	Steiner
Modèle	Predator 8 2-16x42
Grossissement	2x à 16x
Diamètre de l'objectif	42 mm
Diamètre du tube	30 mm
Champ de vision à 100 m	18,92 m à 2,37 m
Pupille de sortie	8,5 mm à 2,7 mm
Distance interpupillaire	95 mm
Compensation de parallaxe	20 m à l'infini
Réglage dioptrique	-3 à +2 dpt
Type de réticule	E3 (second plan image)
Éclairage du réticule	11 niveaux (5 jour, 6 nuit), arrêt automatique
Alimentation	Pile CR2032 3V
Plage de température	-25°C à +63°C
Étanchéité	Étanche sous pression 1 m, remplissage azote
Dimensions (longueur)	345 mm
Poids	640 g
Garantie	10 ans (2 ans pour l'électronique)
Accessoires fournis	Capuchons articulés pour lentille et oculaire

FOIRE AUX QUESTIONS - Predator 8 2-16x42 Steiner

Comment régler la mise au point de l'oculaire ?

Dirigez la lunette vers une surface claire et tournez la bague dioptrique jusqu'à ce que le réticule apparaisse net et noir.

Comment régler la dérive et l'élévation ?

Les tourelles sont situées sur le dessus (éléviation) et sur le côté droit (dérive). Chaque clic correspond à 1/4 MOA (1 cm à 100 m). Tournez la tourelle dans le sens indiqué par les flèches UP ou les marquages.

Comment utiliser l'éclairage du réticule ?

Tournez le bouton d'éclairage : dans le sens horaire pour les 6 niveaux nuit, antihoraire pour les 5 niveaux jour. La position 'arrêt' ne consomme pas de batterie.

Comment changer la pile de l'éclairage ?

Dévissez le compartiment à pile sur le côté gauche. Remplacez par une pile CR2032 avec le côté plat (+) vers le haut. Retirez la pile en cas de non-utilisation prolongée.

Comment régler la parallaxe ?

Tournez l'anneau de parallaxe sur le côté gauche de la lunette. Ajustez jusqu'à ce que la cible soit nette et que le réticule ne bouge plus par rapport à la cible lorsque vous déplacez l'œil.

Comment nettoyer les lentilles ?

Enlevez d'abord les grosses saletés avec une brosse douce, puis soufflez. En cas de saleté tenace, vaporisez un nettoyant pour lentilles. Ne frottez jamais à sec pour éviter de rayer le revêtement.

Comment monter la lunette sur l'arme ?

Utilisez des colliers de 30 mm. Faites appel à un armurier qualifié pour garantir un montage sûr et une distance interpupillaire correcte. Veillez à ce que les colliers ne touchent pas les lentilles.

Que couvre la garantie Steiner ?

Garantie de 10 ans sur les défauts de fabrication (hors pièces d'usure comme les piles et le caoutchouc). L'électronique est garantie 2 ans. Conservez la preuve d'achat.

Comment utiliser la tourelle balistique Predator 8 ?

Retirez le bouchon et positionnez les anneaux selon la courbe balistique de votre munition : anneau 1 à 0, les autres aux clics correspondants (ex: 8 clics à 200 y). Utilisez un calculateur balistique.

Comment fonctionne le ZeroMode Steiner ?

Le ZeroMode permet de revenir facilement au réglage initial de l'élévation après avoir ajusté pour la distance. La tourelle est limitée par une butée pour éviter un serrage excessif.

MODE D'EMPLOI Predator 8 2-16x42 Steiner

Manuel d'utilisation

Mode d'emploi Lunette de visée Predator 6 30

Mode d'emploi Lunette de visée Predator 8

INTRODUCTION

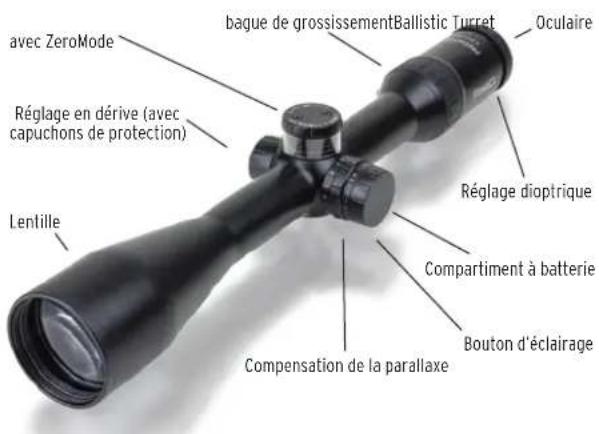

Une excellente optique, une utilisation intuitive et une conception compacte. Steiner pose un nouveau jalon dans le développement du grossissement 8x. Jamais aparavant une lunette de visée dans cette gamme de prix n'a été aussi performante et compacte que les nouveaux modèles Predator 8. Leur construction courte permet de combiner sans problème les accessoires modernes. Une facilité de manipulation combinée à la robustesse militaire signée Steiner font de la lunette de visée Predator 8 un partenaire fiable dans toutes les situations, même dans les conditions les plus difficiles.

MISE AU POINT ET RÉGLAGE DU GROSSISSEMENT

L'oculaire doit etre mis au point de telle sorte que le réticule apparait net et noir. Le réglage en deux étapes est rapide et facile:

1 Dirigez la lunette de visée vers une surface claire (p.ex.un mur) et regarder à travers la lunette de visée. Lorsque le réticule apparait net et noir, aucun autre réglage n'est nécessaire.
2 Sice n'est pas le cas, tournez le réglage dioptrique jusqu'à ce que le réticule soit net et bien visible.

Pour les distances inférieures à 100 m, nous recommendons d'utiliser un grossissement plus faible afin d'éviter les problèmes de

Avertissement

Ne regardez jamais le soleil ou toute autre source luminese vivepar la lunette de visée! Cela entraîne des dommages aux yeux !

mise au point simultanée de l'image et du réticule. Pour augmenter le facteur de grossissement, tournez le changeur de grossissement vers la gauche. Pour diminuer le grossissement, tournez vers la droite.

RéGLAGE EN DÉRIVE ET DE L'ÉLÉVATION

Le réglage en hauteur et en dérive se fait par le mouvement des tourelles. La tourelle latérale est située sous le couvercle de protection. Les réglages du réticule sont calibrés de telle sorte qu'un click correspond à 1/4 MOA (1 clic = 1 cm/100 m). Le réglage en dérive est place sur le côte droit de la lunette de visée, le réglage de l'élevation sur le dessus de la lunette de visée. Pour déplacer le point de visée vers le haut dans le réticule, tourner la tourelle supérieure dans le sens inverse des aiguilles d'une montre, en direction de « UP ». Pour déplacer le point cible vers le bas, tourner la tourrelle dans le sens des aiguilles d'une montre. Le réglage en dérive du point de visée s'effectue selon le même原則. Les différents clicks peuvent être entendus et ressentis.

PREDATOR 8 BALLISTIC TURRET

FONCTION DU BOUTON,
RéGLAGE RAPIDE DU RÉTICUL
Il y a 4 anneaux réglables pour 100 y ou 0, puis 200 y, 300 y et 400 y. Ce système permet un ajustement idéal de la courbe balistique de la munition jusqu'à 400 y.

Les caractéristiques de la munition avec la courbe balistique de la balle se trouvent dans l'emballage de la munition. Sinon, il faut utiliser un calculateur balistique pour déterminer la courbe balistique.

Le bouton a une butée de zéro.

RéGLAGE DES ANNEAUX:

1. Retirer le bouchon en devissant complètement les 2 vis Allen.
2. Retirer le couvercle transparent.
3. Les anneaux peuvent maintainer etre retirés.
4. Repositionner les anneaux: Anneau 1 sur 0, puis anneau 2 en fonction de la courbe balistique déterminée à 200 y, par ex. 8 cm (8 clics plus loin); puis l'anneau 300 y, par ex. à 16 clics; puis 400 y.
5. Les anneaux peuvent également être finement tordus à l'aide d'un objet pointu, d'un petit tournevis ou d'un crayon au niveau de la petite encoche sur l'anneau.
6. Le vernier sur la tère bague permet également un réglage précis.
7. Remetre ensuite le couvercle transparent en place.
8. Montre le bouchon et visser les deux vis à tête cylindrique, puis les serrer à environ 0,5 Nm de couple.
9. Verifier le tir à 100 y pour voir si la position 0 convient toujours.
10. La réglage rapide du reticule est maintainant fonctionnel et peut être utilisé.

ZEROMODE DE STEINER

Afin d'ouffrir la lunette de visée parfaitement adaptée à des situations extrémement difficiles, nous avons intégre la technologie ZerOMode de Steiner dans notre lunette de visée Predator 8 pour les tirs à longue distance. Le tireur peut maintainer utiliser le réglage de l'élevation pour d'autres tirs et ajuster parfaitement la courbe balistique (déterminée en fonction des données balistiques de la munition). Àpres le réglage, la tourelle de réglage de l'élevation peut toujours être returnée de manière fiable vers le réglage initial. Elle est limitée par une butée et ne peut donc pas être trop serrer.

COMMANDE DE L'ÉCLAIRAGE

Les lunettes de visée Predator 8 sont dotées d'un point lumineux rouge finement régable. Vous disposez par rapport au point de départ (voir illustration), de 6 niveaux de nuit, le sens de rotation : dans le sens des aiguilles d'une montre. Pour une utilisation de jour, vous pouvez désirier entre 5 niveaux avec un point lumineux extrément brillant, le sens de rotation : dans le sens inverse des aiguilles d'une montre. La position finale « arrêt », ainsi que les positions intermédiaires « jour » et « nuit », ne consomment pas de courant. L'éclairage de réticule est alimenté par une batterie de 3 volts CR 2032. Elle se trouve dans le bouton d'éclairage et est accessible par dévissage du couvercle. Pourmettre une nouvelle pile, dévissez le

compartment à pile sur le côte gauche.

Presse la pile à un endroit pour la soulever et l'enlever. Insérez une nouvelle pile, le côte plat (+) vers le haut. Lorsque vous n'utilise pas la lunette de visée pendant une longue période, il est recommendé de-retirer la pile.

RéGLAGE DE LA PARALLAXE

Toutes les lunettes de visée sont regliées sans parallax à 100 m. La lunette de visée Predator 8 2-16x42, 3-24x50 et 4-32x56 présente

une compensation de la parallax de 20 y à l'infini. La parallax est l'effet du mouvement visible du réticule par rapport à la cible lorsque l'oeil n'est pas directement aligné avec l'axe median de la lunette. La parallax n'est nécessaire que pour les lunettes de visée à fort grossissement.

Remarque

Veuillez vous informer sur les reglementations locales relatives à l'élimination des produits électroniques. Ne jetez jamais de batteries dans les ordures menagères.

Pour compenser la parallax, réglez l'anneau de réglage sur le côte gauche de la lunette de visée sur la distance cible appropriée. Lorsque la distance n'est pas connue, il faut tourner l'anneau de réglage jusqu'à ce que la cible soit nette. La lunette est réglée sans parallax des que les yeux peuvent faire des mouvements gauche-droite ou verticaux et horizontally sans que le réticule semble bouger de façon perceptible par rapport à la cible.

MONTAGE DE LA LUNETTE DE VISEE

Le montage se fait à l'aide de colliers de 30 mm. STEINER recommende d'effectuer les montages de haute qualite et la mise en service par un armurier qualifie afin d'assurer un montage sur, une distance interpupillaire correcte, une utilisation du champ de vision complet et une precision maximale.

Attention : Lors du montage, veillez à ce que les colliers de montage ne se trouvent pas dans les rayons (lentille, oculaire, balle). Si ce n'est pas le cas, des dommages techniques peuvent survenir.

NETTOYAGE ET ENTRETIEN

Votre lunette de visée Predator 8 est etanche à l'eau sous pression et antibuée grâce au replissage à l'azote. Lorsque les lentilles ont été exposées à la poussière, à la saleté ou à la boue, veuillez suivre les étapes suivantes : Enlevez d'abord des grosses saletés de la lentille pour éviter tout dommage du revêtement de la lentille. Utilizez un pinceau doux pour éliminer soigneusement les dépôts/salissures et tenez la lunette de visée de manière à ce que les particules puissant tomber. En même temps, soufflez les particules de saleté de la lentille. En cas de gros encrasements, tels que la boue séchée, vaporisez les lentilles avec de l'eau propre ou avec un nettoyant pour lentilles afin d'éliminer les impuretés. La lunette de visée STEINER correctement nettoyée et entretenue vous rendra des services irréprochables. Toutes les pieces mobiles sont durablement lubrifiées. Seules la surface de la lunette de visée et les faces extérieures des lentilles doivent être correctement nettoyés. Ne démonze jamais votre lunette de visée, cela annulerait la garantie. Les capuchons de protection de la lentile et de l'oculaire (les bonnettes rabatable) sont fournis en accessoires.

GARANTIE

En achetant une lunette de visée STEINER, vous faites confiance à la précision, à la robustesse et à la qualité de nos produits. Nous vous en remercions en vous offrant une garantie de dix ans à compter de la date d'achat. Les pieces d'usure, telles que les piles ou les revêtems en caoutchouc, sont exclues de cette garantie. Steiner offre une garantie de 2 ans pour l'électronique. Veuillez conserver soignement la preuve d'achat pour pouvoir laprésenter en vue d'une revendication de la garantie. En cas de problème avec la lunette de visée, veuillez l'apporter à votre revendeur qui l'enverra à Steiner pour une réparation.

SPECIFICATIONS TECHNIQUES

	2-16x42 BT 3	-24x50 BT 4-3	2x56 BT
Numéro d'article 3002994832 30039948	32 3004994832
Lentille effective diamètre	42mm - 14mm 50	mm - 33mm 56mm	- 34mm
Grossissement min/max	2x / 16X 3x / 24x 4x / 32x
Poids 640g / 664g 692g / 716g 730g / 774g
Longueur	345mm	375mm	385mm
Zone de fonctionnement	-25°C à +63°C	-25°C à +63°C	-25°C à +63°C
Pupille de sortie	8,5mm - 2,7mm 8	5mm - 2mm 8,5mm	- 1,7mm
Champ de vision à 100 m (109 y)	18,92m - 2,37m (20,7 y - 2,6 y)	12,6m - 1,6m (17,8 y - 1,7 y)	9,46m - 1,18m (10,3 y - 1,3 y)
Distance interpapillaire	95mm	95mm	95mm
Compensation des dioptries	-3 / +2	-3 / +2	-3 / +2
Sans parallax	20m(y) à l'infinity	20m(y) à l'infinity	20m(y) à l'infinity
Réticules	E3	E3	SCR
Position du réticule	2. Plan image	2. Plan image	2. Plan image
Réglage du réticule par clcq à 100 y	1/4 MOA 1/4 MOA	OA 1/4 MOA
Déplacement max à 100 y élimvation/dérive	+/- 55 MOA	+/- 40 MOA	+/- 32 MOA
Diamère du tube central	30mm	30mm	30mm
Diamère du tube oculaire	51mm	57mm	64mm
Éclairage du réticule	11 niveaux (5x jour, 6x nui) avec position « arrêt » Niveaux intermédiaires 6 heures arrêt automatique	11 niveaux (5x jour, 6x nui) avec position « arrêt » Niveaux intermédiaires 6 heures arrêt automatique	11 niveaux (5x jour, 6x nui) avec position « arrêt » Niveaux intermédiaires 6 heures arrêt automatique
Optique de haute performance	High Contrast	High Contrast	High Contrast
Étanchéité à l'eau sous pression	Im	Im	Im
Remplissage d'azote STEINER	Oui	Oui	Oui
Accessoires	couvercles articulés (lentille et oculaire)	couvercles articulés (lentille et oculaire)	couvercles articulés (lentille et oculaire)
Garantie	10 ans	10 ans	10 ans

PREDATOR 8 RIFLESCOPES

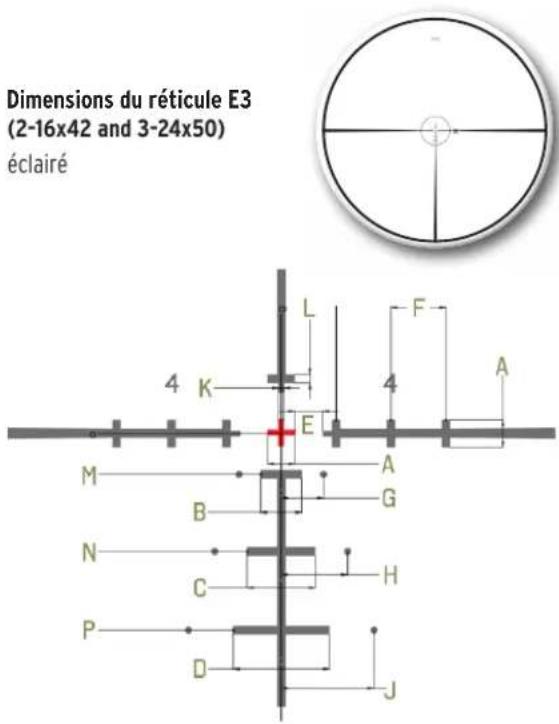

de couverture en MOA à min/max grossissement

Dimensions

	2-16x42 3-24x50
	16x 24x
A 1,00	1,00
B 1,50	1,50
C 2,50	2,50
D 3,50	3,50
E 0,50	0,50
F 2,00	2,00
G 1,54	1,54
H 2,42	2,42
J 3,38	3,38
K 0,12	0,08
L 0,19	0,12
M 1,49	1,49
N 4,31	4,31
P 7,18	7,18

PREDATOR 8 RIFLESCOPES

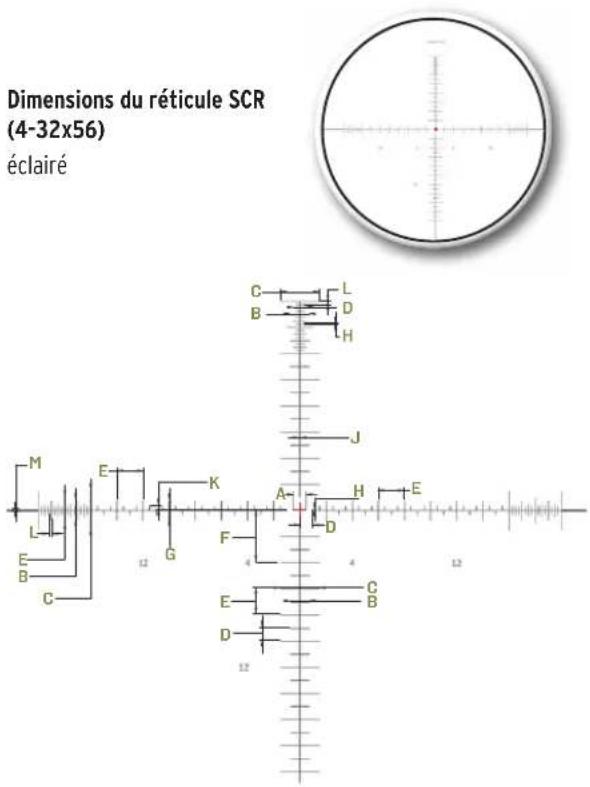

de couverture en MOA à min/max grossissement

Dimensions

	4-32x56 32x
A 1,00
B 1,50
C 3,00
D 1,00
E 2,00
F 4,00
G 1,50
H 0,05
J 0,07
K 0,35
L 0,25
M	2x0,20

L'ELIMINATION DES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES

S'applique a I'UE et aux autres pays europeens dotés de systèmes de collecte distincts)

Informations destinées aux utilisateurs concernant l'élimination des équipements electriques et Electroniques (ménages privés).

Ce symbole sur nos produits et/ou les documents d'accompagnement signifie que les produits électriques et Electroniques usages ne doivent pas être mélangés aux déchets Municipaux non triés (déchets menagers ordinaires). Pour un traitement, une récapération et une revalorisation ajustés, veuillez apporter ces produits aux points de collecte appropriés où ils seront acceptés sans frais.

Avant de remetre les déchets d'équipement à un point de collecte, veuillez retarder les piles et accumulateurs usages et les éliminer séparément des déchets d'équipement dans les points de collecte appropriés.

Dans certains pays, il peut également être possible d'éliminer ces produits chez vos détaillant local lors de l'achat d'un nouveau produit équivalent.

L'élimination appropriée de ce produit contribuera à protéger l'environnement et à prévenir les dommages potentiels pour les personnes et l'environnement qui pourrait résultat d'une manipulation inappropriée des déchets.

Pour obtenir des informations plus détaillées sur le point de collecte le plus proche, veuillez contacter votre administration locale. Conformément à la législation provinciale, des sanctions peuvent être imposées en cas d'élimination inappropriée de ce type de déchets.

Pour les clients professionnels dans l'Union europeenne

Si vous souhaitez éliminer un équipement électrique oulectronique, veuillez contacter votre revendeur ou votre fournisseur. Ilesyou fourniront de plus amples informations.

Informations concernant l'élimination dans d'autres pays en dehors de l'Union européen

Ce symbole n'est valable que dans l'Union europeenne. Si vous souhaitez éliminer ce produit, veuillez contacter votre conseil local ou votre distributeur local et leur demander une option d'élimination appropriée.
