Type de produit	Extension audio/video (extendeur USB 3.2 Gen 1 sur câble CAT6a)
Marque	C2G
Modèle	C2G54265
Technologie	USB 3.2 Gen 1 (5 Gbps) , compatible USB 2.0/1.1
Nombre de ports	4 ports USB-A (2 ports 5V/1.5A, 2 ports 5V/1A)
Distance maximale	100 m (328 ft) sur câble CAT6a
Alimentation	24 V DC / 1.5 A (adaptateur secteur inclus)
Connectivité	Entrée USB hôte, sortie CAT6a, RS-232, FSYNC, port de service
Fonctions spéciales	RS-232 pass-through, FSYNC GPIO pass-through, PoC bidirectionnel 24V, accélération matérielle
Installation	Plug and play, sans pilote ni réglage
Contenu du pack	Émetteur, récepteur, adaptateur 24V/1.5A, 2 connecteurs Phoenix 4 pin, 4 oreilles de montage, 8 vis, manuel
Dimensions (estimées)	Chaque unité : 10 x 7 x 2 cm
Poids (estimé)	Environ 200 g par unité
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides ou d'aérosols.
Sécurité	Ne pas ouvrir l'appareil. Débrancher en cas d'orage. Éviter l'humidité et les sources de chaleur.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support C2G pour toute réparation.
Garantie	Garantie constructeur C2G (contacter le service client pour un numéro RMA)
Informations générales	Utilisation intérieure uniquement. Température de fonctionnement : 0 à 50 °C.

FOIRE AUX QUESTIONS - C2G54265 C2G

Comment installer l'extendeur USB C2G54265 ?

Connectez l'emetteur au PC via le port USB HOST, puis reliez l'emetteur au recepteur avec un cable CAT6a (max 100 m). Branchez les peripheriques USB sur les ports du recepteur. Alimentez les deux unites avec l'adaptateur 24V fourni. Aucun pilote n'est necessaire.

Quelle est la distance maximale supportee ?

La distance maximale est de 100 metres (328 pieds) avec un cable CAT6a de bonne qualite.

Est-ce que cet extendeur est compatible avec l'USB 2.0 ?

Oui, il est completement retrocompatible avec USB 2.0 et USB 1.1, mais le debit sera limite a la version la plus basse.

Faut-il installer des pilotes pour utiliser l'extendeur ?

Non, l'installation est plug and play. Aucun pilote ou logiciel n'est requis, que ce soit sous Windows, Mac ou Linux.

Que faire si la LED LINK clignote ou est eteinte ?

Une LED LINK clignotante indique une mauvaise connexion entre l'emetteur et le recepteur. Verifiez le cable CAT6a et ses connecteurs. Si la LED est eteinte, les unites ne sont pas connectees ou l'alimentation est absente.

Comment utiliser la fonction RS-232 pass-through ?

Branchez un cable serie sur le connecteur Phoenix 3 broches des panneaux arriere. Les donnees RS-232 sont transmises entre l'emetteur et le recepteur (debit par defaut 38400 bauds). Aucune configuration requise.

Quels cables sont recommandes pour une distance de 100 m ?

Utilisez un cable CAT6a ou superieur (CAT7) de bonne qualite, avec des connecteurs RJ45 correctement sertes. Evitez les cables CAT5e au-dela de 50 m.

L'alimentation est-elle fournie ?

Oui, un adaptateur secteur 24V / 1.5A est inclus dans le pack. Il alimente l'emetteur. Le recepteur peut etre alimente par le meme adaptateur ou par le PoC bidirectionnel 24V via le cable CAT6a.

Que faire si les peripheriques USB ne sont pas reconnus ?

Verifiez que les deux unites sont sous tension (LED POWER allumee). Assurez-vous que le cable CAT6a est bien branche et que la distance ne depasse pas 100 m. Testez les peripheriques directement sur le PC pour exclure un probleme materiel.

Cet extendeur supporte-t-il les cameras industrielles ?

Oui, grace au FSYNC GPIO pass-through et au support RS-232, il est adapte aux cameras industrielles necessitant une synchronisation et un controle serie.

MODE D'EMPLOI C2G54265 C2G

• Extension de l'USB 3.0 jusqu'à 100m/328ft sur câble CAT6a
- Connectivité USB 3.0 avec un taux de transfert de données jusqu'à 5 Gbps
• Rétrocompatible avec USB 2.0 et 1.1
- Accélération matérielle pour le transfert isochrone et en vrac
- Les ports USB-A 1 et 2 supportent 5V/1.5A, les ports 3 et 4 supportent 5V/1A sur le récepteur
- Soutien RS-232 pass-through et FSYNC GPIO pass-through (pour l'utilisation de la caméra de l'industrie)
• Soutenez le PoC bidirectionnel 24V
- Simple plug and play, aucune installation de pilote et de réglage requise

CONTENU DE L'EMBALLAGE

• 1 x extension USB 3.0 (émetteur)
• 1 x extendeur USB 3.0 (récepteur)
• 1 x 24V / 1.5A Alimentation
• 2 x 4pin-3.5mm Phoenix connecteur (mâle)
• 4 x oreilles de montage
• 8 x vis de machine (KM3*4)
• 1 x Manuel de l'utilisateur

KIT D'EXTENSION 4 PORTS USB SUR CAT6A SUPERBOOSTER™ - USB 3.2 GEN 1 (5GBPS)

(FR)

APERÇU DU PRODUIT

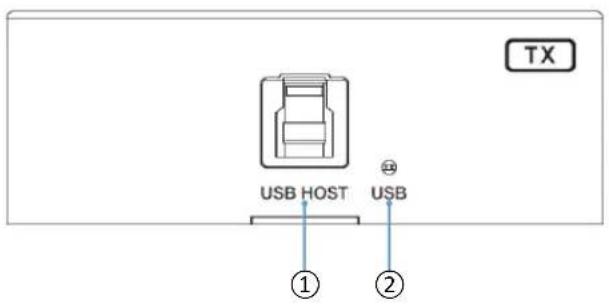

PANNEAU ÉMETTEUR

PANNEAU AVANT DESCRIPTION
1	USB HOST	Port hôte prenant en charge USB 3.2 Gen 1. Se connecte à un PC ou à un hôte.
2	USB LED	Indicateur de signal de connexion.On: Le port USB est connecté à un PC ou un hôte.Off: Le port USB n'est pas connecté à un PC ou à un hôte.
3	CAT OUT Se connecte au port CAT IN du récepteur avec un câble Cat6/6a/7.
4	LINK LED	Indicateur de signal de connexion.On: l'émetteur et le récepteur sont en bon état de connexion.Clignotant: l'émetteur et le récepteur sont en mauvais état de connexion.Off: L'émetteur et le récepteur ne sont pas connectés.

PANNEAU ARRIÈRE DESCRIPTION
5	RS-232	Connecteur phoenix 3pin, connecté à un PC ou un système de contrôle pour le passage de commande RS-232.
6	FSYNC	port FSYNC, utilisé pour le passage de niveau vers le récepteur, et synchronisation des périphériques externes. Le niveau par défaut est de 3,3 V.
7	SERVICE Port de mise à jour du micrologiciel.
8	POWER LED	La LED s'allume lorsque l'émetteur est sous tension.
9	DC 24V Port d'entrée d'alimentation DC 24V / 1.5A.

KIT D'EXTENSION 4 PORTS USB SUR CAT6A SUPERBOOSTER™ - USB 3.2 GEN 1 (5GBPS)

(FR)

APERÇU DU PRODUIT

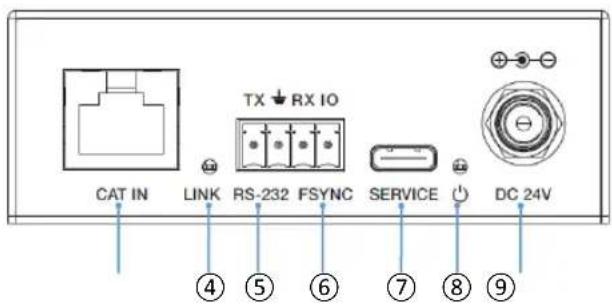

PANNEAU DE RÉCEPTEURS

PANNEAU AVANT DESCRIPTION
1	USB 1/2	Connectez-vous à des périphériques USB, puissance de sortie maximale jusqu'à 5V / 1.5A.
2	USB 3/4	Connectez-vous aux périphériques USB, puissance de sortie maximale jusqu'à 5V / 1A.
3	CAT IN	Se connecte au port CAT OUT de l'émetteur avec un câble Cat6/6a/7.
4	LINK LED	Indicateur de signal de connexion.On: CAT OUT et CAT IN sont en bon état de connexion.Clignotant: CAT OUT et CAT IN sont en mauvais état de connexion.Off: CAT OUT et CAT IN ne sont pas connectés.

PANNEAU ARRIÈRE DESCRIPTION
5	RS-232	Connecteur phoenix 3pin, connecté à un PC ou un système de contrôle pour la transmission de commande RS-232. Le débit baud par défaut est de 38400.
6	FSYNC	port FSYNC, utilisé pour le passage de niveau vers le récepteur, et synchronisation des périphériques externes. Le niveau par défaut est de 3,3 V.
7	SERVICE Port de mise à jour du micrologiciel.
8	POWER LED	La LED s'allume lorsque le récepteur est sous tension.
9	DC 24V Port d'entrée d'alimentation DC 24V / 1.5A.

KIT D'EXTENSION 4 PORTS USB SUR CAT6A SUPERBOOSTER™ - USB 3.2 GEN 1 (5GBPS)

(FR)

EXEMPLE D'APPLICATION

KIT D'EXTENSION 4 PORTS USB SUR CAT6A SUPERBOOSTER™ - USB 3.2 GEN 1 (5GBPS)

(FR)

CONSIGNES DE SÉCURITÉ IMPORTANTES

Ne branchez pas l'appareil dans une prise dont l'alimentation électrique est insuffisante pour que l'appareil puisse fonctionner, Pour le niveau d'alimentation électrique requis pour cet appareil, référez-vous aux spécifications indiquées dans cette notice d'utilisation.

Liquide : Si du liquide est renversé sur l'appareil ou sur l'adaptateur correspondant, n'essayez pas de l'utiliser. N'utilisez pas ce produit à l'extérieur car les intempéries (pluie, neige, grêle, etc.) risquent de l'endommager.

Par temps d'orage, il est recommandé de débrancher l'appareil hors de la prise électrique.

Évitez de placer ce produit à côté d'objets qui dégagent de la chaleur, tels que les chauffages portables, les radiateurs électriques ou les conduits de chauffage.

LES PIÈCES DE CET APPAREIL NE SONT PAS RÉPARABLES PAR L'UTIISATEUR. N'essayez pas d'ouvrir ce produit et d'exposer le circuit interne. Si vous pensez que ce produit est défectueux, débranchez-le et référez-vous au paragraphe de cette notice donnant des informations sur la garantie.

GARANTIE C2G

Chez C2G, nous voulons que vous ayez une confiance totale dans votre achat. C'est ce qui explique que nous offrons une garantie pour cet appareil. En cas de défaut de matériau ou de fabrication pendant la durée de cette garantie, nous réparerons ou nous remplacerons cet appareil.

Pour demander un numéro de RMA (Return Merchandise Authorization, Autorisation de retour de marchandise), prière de contacter le service Clientèle au n° 800-506-9607 ou sur le site www.c2g.com.

KIT D'EXTENSION 4 PORTS USB SUR CAT6A SUPERBOOSTER™ - USB 3.2 GEN 1 (5GBPS)

(FR)

NOTES
