C2G54265 - Extensión audio/video C2G - Manual de uso y guía de instrucciones gratis

Tipo de producto	Extensión audio/video (extensor USB 3.2 Gen 1 sobre cable CAT6a)
Marca	C2G
Modelo	C2G54265
Tecnología	USB 3.2 Gen 1 (5 Gbps), compatible USB 2.0/1.1
Número de puertos	4 puertos USB-A (2 puertos 5V/1.5A, 2 puertos 5V/1A)
Distancia máxima	100 m (328 ft) sobre cable CAT6a
Alimentación	24 V CC / 1.5 A (adaptador de corriente incluido)
Conectividad	Entrada USB host, salida CAT6a, RS-232, FSYNC, puerto de servicio
Funciones especiales	RS-232 pass-through, FSYNC GPIO pass-through, PoC bidireccional 24V, aceleración por hardware
Instalación	Plug and play, sin controlador ni configuración
Contenido del paquete	Transmisor, receptor, adaptador 24V/1.5A, 2 conectores Phoenix 4 pines, 4 orejas de montaje, 8 tornillos, manual
Dimensiones (estimadas)	Cada unidad: 10 x 7 x 2 cm
Peso (estimado)	Aproximadamente 200 g por unidad
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar líquidos ni aerosoles.
Seguridad	No abrir el dispositivo. Desconectar en caso de tormenta. Evitar la humedad y fuentes de calor.
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario. Contactar al soporte de C2G para cualquier reparación.
Garantía	Garantía del fabricante C2G (contactar al servicio al cliente para un número RMA)
Información general	Uso interior únicamente. Temperatura de funcionamiento: 0 a 50 °C.

Preguntas frecuentes - C2G54265 C2G

¿Cómo instalar el extensor USB C2G54265?

Conecte el transmisor al PC a través del puerto USB HOST, luego enlace el transmisor al receptor con un cable CAT6a (máx. 100 m). Conecte los periféricos USB en los puertos del receptor. Alimente ambas unidades con el adaptador 24V incluido. No se necesita ningún controlador.

¿Cuál es la distancia máxima soportada?

La distancia máxima es de 100 metros (328 pies) con un cable CAT6a de buena calidad.

¿Este extensor es compatible con USB 2.0?

Sí, es completamente retrocompatible con USB 2.0 y USB 1.1, pero la velocidad estará limitada a la versión más baja.

¿Es necesario instalar controladores para usar el extensor?

No, la instalación es plug and play. No se requiere ningún controlador o software, ya sea en Windows, Mac o Linux.

¿Qué hacer si el LED LINK parpadea o está apagado?

Un LED LINK parpadeante indica una mala conexión entre el transmisor y el receptor. Verifique el cable CAT6a y sus conectores. Si el LED está apagado, las unidades no están conectadas o falta alimentación.

¿Cómo usar la función RS-232 pass-through?

Conecte un cable serie en el conector Phoenix de 3 pines de los paneles traseros. Los datos RS-232 se transmiten entre el transmisor y el receptor (velocidad predeterminada 38400 baudios). No se requiere configuración.

¿Qué cables se recomiendan para una distancia de 100 m?

Use un cable CAT6a o superior (CAT7) de buena calidad, con conectores RJ45 correctamente engarzados. Evite cables CAT5e más allá de 50 m.

¿Se incluye la alimentación?

Sí, se incluye un adaptador de corriente 24V / 1.5A en el paquete. Alimenta el transmisor. El receptor puede alimentarse con el mismo adaptador o mediante PoC bidireccional 24V a través del cable CAT6a.

¿Qué hacer si los periféricos USB no son reconocidos?

Verifique que ambas unidades estén encendidas (LED POWER encendido). Asegúrese de que el cable CAT6a esté bien conectado y que la distancia no supere los 100 m. Pruebe los periféricos directamente en el PC para descartar un problema de hardware.

¿Este extensor soporta cámaras industriales?

Sí, gracias al FSYNC GPIO pass-through y al soporte RS-232, es adecuado para cámaras industriales que requieren sincronización y control serie.

MANUAL DE USUARIO C2G54265 C2G

• Extensión de USB 3.0 hasta 100m/328ft sobre cable CAT6a
• Conectividad USB 3.0 con velocidad de transferencia de datos de hasta 5Gbps
• Compatible con USB 2.0 y 1.1
• Aceleración de hardware para transferencias isócronas y a granel
• Los puertos USB-A 1 y 2 admiten 5V/1.5A, los puertos 3 y 4 admiten 5V/1A en el receptor
• Soporte RS-232 pass-through y FSYNC GPIO pass-through (para el uso de cámaras de la industria)
• Soporte bidireccional 24V PoC
• Plug and play simple, no requiere instalación de controlador y configuración

CONTENIDOS DEL PAQUETE

• 1 x extensor USB 3.0 (transmisor)
• 1 x extensor USB 3.0 (receptor)
- 1 x fuente de alimentación de 24V/1.5A Conector Phoenix de 2 4pin-3.5mm (macho)
• 4 x oído de montaje
• 8 x Tornillo de máquina (KM3*4)
• 1 Manual de usuario

USB DE 4 PUERTOS SOBRE CAT6A SUPERBOOSTER KIT DE EXTENSOR - USB 3.2 GEN 1 (5GBPS)

(ES)

DESCRIPCIÓN GENERAL DEL PRODUCTO

TRANSMISOR PANEL

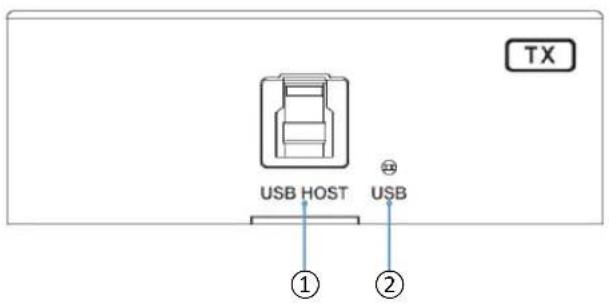

PANEL FRONTAL DESCRIPCIÓN

1	USB HOST	Puerto host, compatible con USB 3.2 Gen 1.Se conecta a un PC o host.
2	USB LED	Indicador de señal de conexión.Encendido: El puerto USB está conectado a un PC o host.Apagado: el puerto USB no está conectado a un PC o host.
3	CAT OUT Se conecta al puerto CAT IN en el receptor con cable Cat6/6a/7.
4	LINK LED	Indicador de señal de conexión.Encendido: el transmisor y el receptor están en buen estado de conexión.Parpadeo: el transmisor y el receptor están en mal estado de conexión.Apagado: el transmisor y el receptor no están conectados.

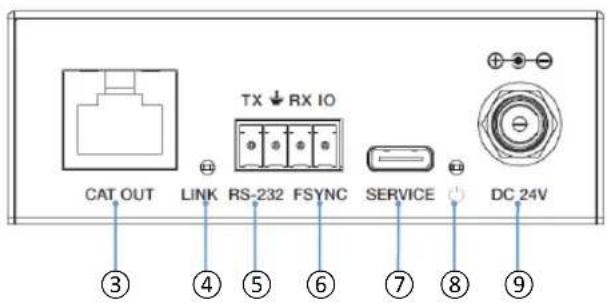

PANEL POSTERIOR DESCRIPCIÓN

5	RS-232	Conector phoenix 3pin, conectado a un PC o sistema de control para el paso de comandos RS-232.
6	FSYNC	Puerto FSYNC, utilizado para paso de nivel al receptor, y sincronizando los dispositivos externos. El nivel predeterminado es 3.3V.
7	SERVICE Puerto de actualización de firmware.
8	POWER LED	El led estará encendido cuando el transmisor esté encendido.
9	DC 24V Puerto de entrada de alimentación DC 24V/1.5A.

USB DE 4 PUERTOS SOBRE CAT6A SUPERBOOSTER KIT DE EXTENSOR - USB 3.2 GEN 1 (5GBPS)

(ES)

DESCRIPCIÓN GENERAL DEL PRODUCTO

PANEL RECEPTOR

PANEL FRONTAL DESCRIPCIÓN

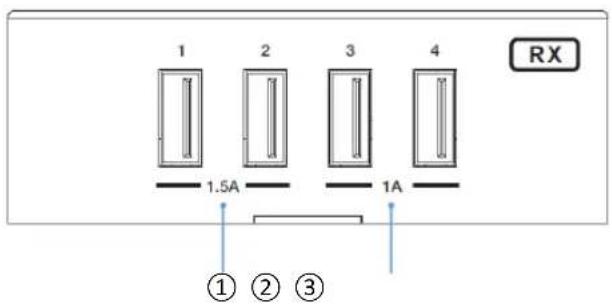

1	USB 1/2	Conexión a dispositivos USB, potencia de salida máxima de hasta 5V/1.5A.
2	USB 3/4	Conexión a dispositivos USB, potencia de salida máxima de hasta 5V/1A.
3	CAT IN	Se conecta al puerto CAT OUT del transmisor con cable Cat6/6a/7.
4	LINK LED	Indicador de señal de conexión.En: CAT OUT y CAT IN están en buen estado de conexión.Intermitente: CAT OUT y CAT IN están en mal estado de conexión.Apagado: CAT OUT y CAT IN no están conectados.

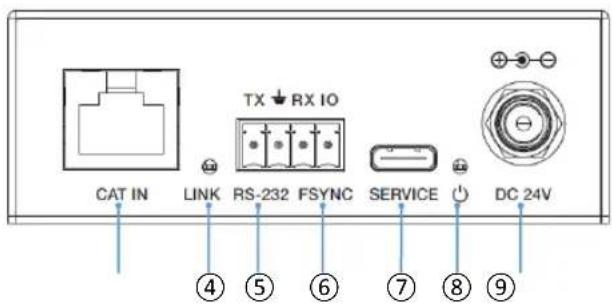

PANEL POSTERIOR DESCRIPCIÓN
5	RS-232	Conector phoenix 3pin, conectado a un PC o sistema de control para el paso de comandos RS-232. La velocidad de baudios por defecto es 38400.
6	FSYNC	Puerto FSYNC, utilizado para paso de nivel al receptor, y sincronizando los dispositivos externos. El nivel predeterminado es 3.3V.
7	SERVICE Puerto de actualización de firmware.
8	POWER LED El led estará encendido cuando el receptor esté encendido.
9	DC 24V Puerto de entrada de alimentación DC 24V/1.5A.

USB DE 4 PUERTOS SOBRE CAT6A SUPERBOOSTER KIT DE EXTENSOR - USB 3.2 GEN 1 (5GBPS)

(ES)

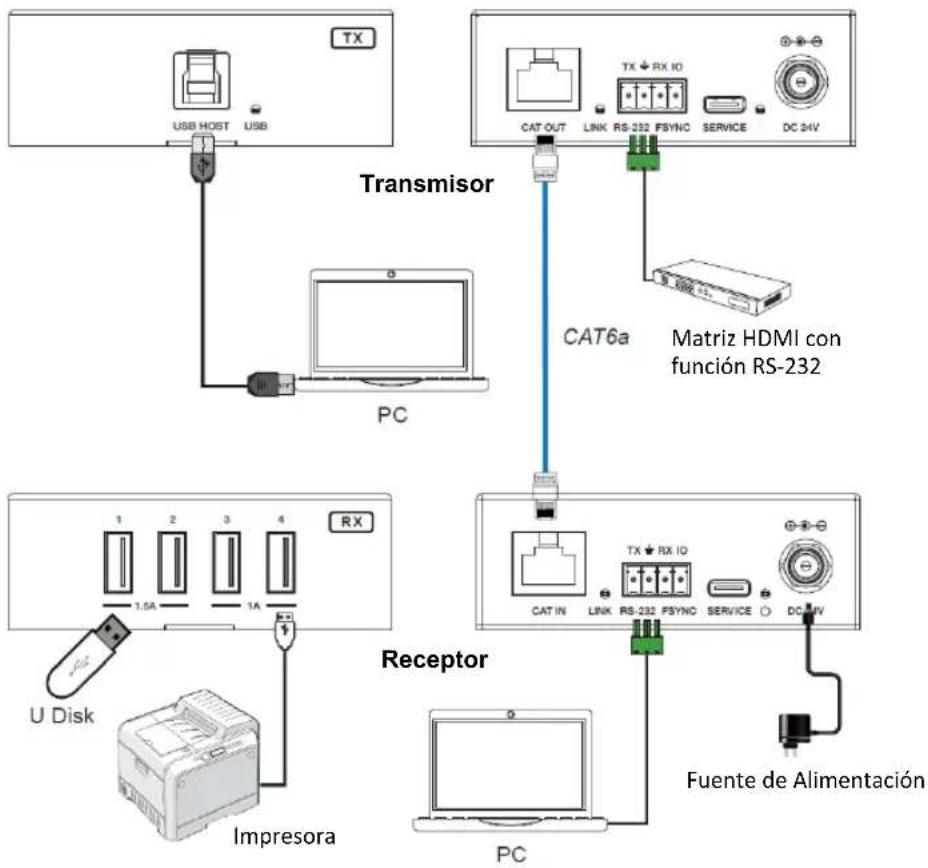

EJEMPLO DE APLICACIÓN

USB DE 4 PUERTOS SOBRE CAT6A SUPERBOOSTER KIT DE EXTENSOR - USB 3.2 GEN 1 (5GBPS)

(ES)

INFORMACIÓN DE SEGURIDAD IMPORTANTE

No conecte la unidad en una toma que no tenga suficiente corriente para permitir que el dispositivo funcione. Consulte las especificaciones de este manual para el nivel de energía de la unidad.

Líquido: Si sobre esta unidad o su correspondiente adaptador de corriente se ha derramado líquido o ha entrado en su interior, no intente utilizar la unidad. No intente utilizar este producto en un entorno exterior ya que los elementos como la lluvia, la nieve, el granizo, etc. pueden dañar el producto.

En caso de una tormenta, se recomienda desconectar este dispositivo de la corriente.

Evite colocar este producto cerca de objetos que produzcan calor como radiadores portátiles, calefactores o conductos de calefacción.

NO EXISTEN PARTES REPARABLES POR EL USUARIO. No intente abrir este producto ni exponer los circuitos internos. Si cree que el producto está defectuoso, desconecte la unidad y consulte la sección de información de garantía de este manual.

GARANTÍA C2G

Desde C2G queremos que tenga plena confianza en su compra. Por eso ofrecemos una garantía para este dispositivo. Si experimenta cualquier problema debido a un defecto en la fabricación o en los materiales durante el periodo de garantía, repararemos o reemplazaremos este dispositivo.

Para solicitar un número de autorización de devolución de mercancía (RMA), póngase en contacto con el servicio de atención al cliente en el 800-506-9607 o en www.c2g.com.

USB DE 4 PUERTOS SOBRE CAT6A SUPERBOOSTER KIT DE EXTENSOR - USB 3.2 GEN 1 (5GBPS)

(ES)

NOTAS

FCC Statement
