WC503AC - Fraiseuse Vonroc - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fraiseuse (coupe-mur)
Marque	Vonroc
Modèle	WC503AC
Tension d'alimentation	230 V ~ 50 Hz
Puissance absorbée	2400 W
Vitesse à vide	8000 min⁻¹
Diamètre du disque	150 mm
Alésage du disque	22,2 mm
Profondeur de coupe maximale	43 mm
Largeur de coupe	30 mm
Poids	6,2 kg
Niveau de pression acoustique	97 dB(A)
Niveau de puissance acoustique	108 dB(A)
Vibrations	10,94 m/s²
Type d'isolation	Classe II (double isolation)
Utilisation prévue	Coupe à sec de maçonnerie (brique, béton, pierre)
Extraction des poussières	Raccord pour aspirateur (diamètre non spécifié)
Disque compatible	Disque diamant 150 mm, alésage 22,2 mm
Réglage de la profondeur	Levier de réglage avec graduation
Poignées	Poignée arrière et avant, surfaces isolées
Mise en marche	Interrupteur avec bouton de déverrouillage
Garantie	Garantie légale contre défauts de fabrication
Entretien	Nettoyage avec chiffon doux, pas de solvants

FOIRE AUX QUESTIONS - WC503AC Vonroc

Comment changer le disque de coupe ?

Débranchez l'appareil. Utilisez la grande clé pour maintenir la bride extérieure, puis dévissez le boulon (filetage à gauche) avec la petite clé. Retirez la bride extérieure, installez le nouveau disque en respectant le sens de rotation, remettez la bride et serrez le boulon. Ne serrez pas excessivement.

Puis-je utiliser cette fraiseuse pour couper du métal ?

Non, cette machine est conçue exclusivement pour la coupe à sec de maçonnerie (brique, béton, pierre). L'utiliser sur du métal, du verre ou du bois est interdit et dangereux.

Quelle est la profondeur de coupe maximale ?

La profondeur de coupe maximale est de 43 mm. Elle se règle à l'aide du levier de réglage en profondeur avant la mise en marche.

Comment régler la profondeur de coupe ?

Débranchez l'appareil. Desserrez le levier de réglage en le poussant vers l'arrière. Réglez la profondeur souhaitée sur la graduation, puis resserrez le levier en le poussant vers l'avant.

Puis-je brancher un aspirateur sur la machine ?

Oui, un flexible d'aspiration (non fourni) peut être raccordé sur le port d'extraction des poussières. Mettez d'abord l'aspirateur en marche, puis la machine. Arrêtez d'abord la machine, puis l'aspirateur.

Que faire si le disque surchauffe ou produit des étincelles ?

Si vous voyez trop d'étincelles, arrêtez la coupe et laissez le disque tourner à vide pendant 3 à 5 minutes pour refroidir. Une efficacité réduite peut indiquer un disque émoussé à remplacer.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sous une tension de 230 V ~ avec une fréquence de 50 Hz. Il est de classe II (double isolation), donc ne nécessite pas de prise avec mise à la terre.

Puis-je utiliser la machine sous la pluie ou dans un environnement humide ?

Non, l'utilisation sous la pluie ou dans un environnement humide est interdite. Si vous devez travailler dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD).

Comment nettoyer et entretenir la fraiseuse ?

Débranchez l'appareil. Nettoyez le boîtier avec un chiffon doux, éventuellement légèrement humide avec de l'eau savonneuse. N'utilisez jamais d'essence, d'alcool ou d'ammoniaque. Vérifiez régulièrement les ouvertures d'aération.

Où puis-je trouver des pièces de rechange ?

Utilisez exclusivement des pièces de rechange d'origine approuvées par le fabricant. Pour obtenir des pièces, contactez directement VONROC ou un centre de service agréé.

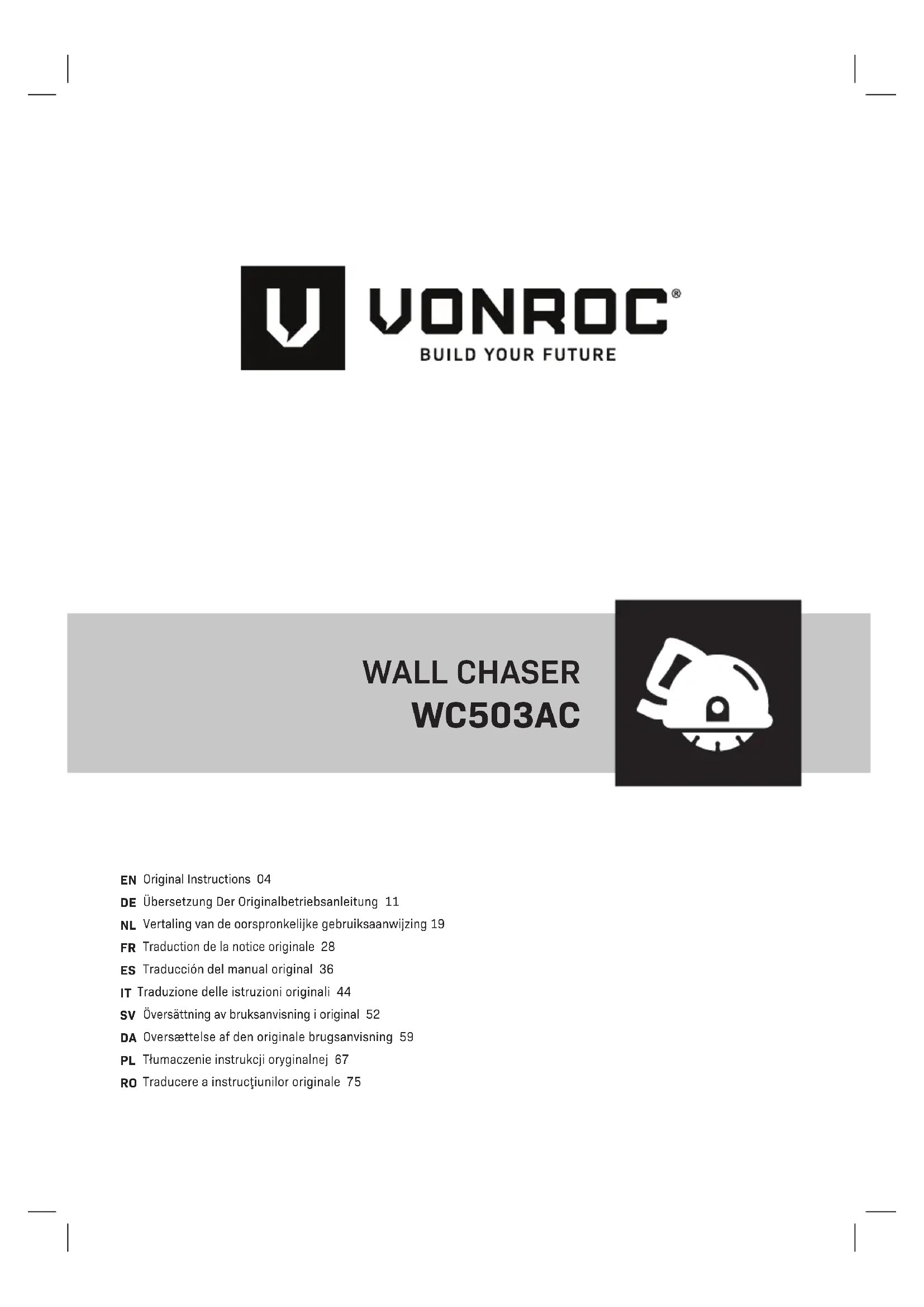

MODE D'EMPLOI WC503AC Vonroc

FR Traduction de la notice originale 28

En plus des avertissements de sécurité suivants, veuillez également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Signale un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas de non-respect des instructions de ce manuel.

Risque de décharge électrique

En cas d'endommagement du cable secteur et durant le nettoyage et l'entretien, débranchez immédiatement la fiche de la prise secteur.

Risque de projection d'objets. Maintenez les spectateurs à l'écart de la zone de travail.

Portez toujours des lunettes de protection!

Portez des protections auditives

Portez un masque anti-poussière.

Portez des gants de sécurité.

Ne pas utiliser sous la pluie.

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.

Ne jetez pas le produit dans des conteneurs qui ne sont pas prévus à cet effet.

Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes.

CONSIGNES GÉNÉRALES DE SÉCURITÉ

AVERTISSEMENT! Veuillez lire l'intégralité des avertissements de sécurité et des instructions. Le non respect de toutes les instructions indiquées ci dessous peut entraîner un risque de choc électrique, d'incendie et/ou de blessures graves.

Conservez ces instructions.

Le terme “appareil électrique” mentionné dans tous les avertissements ci dessous se rapporte à un appareil électrique qui se branche au réseau électrique (grâce à un câble d'alimentation) ou à un appareil électrique (sans fil) fonctionnant grâce à une batterie.

1) Espacedetravail

a) Veillez toujours à garder votre espace de travail propre et bien éclairé. Les espaces mal rangés et sombres peuvent être la cause d'accidents.

b) N'utilisez pas les appareils électriques dans des environnements susceptibles d'explosion, par exemple en présence de liquides inflammables, de gaz ou de particules. Les appareils électriques provoquent des étincelles qui peuvent enflammer les particules des émanations.

c) Veillez à garder éloignés les enfants et les personnes se trouvant dans votre voisinage, lors de l'utilisation d'un appareil électrique. Les disctractions peuvent vous faire perdre le contrôle de l'appareil.

2) Mesures de sécurité électriques

a) Les prises des appareils électriques doivent être raccordées à la prise murale corres pondante. Ne modifiez jamais la prise de l'appareil, de quelque façon que ce soit. N'utilisez pas d'adaptateurs qui mettent les appareils électriques à la terre (mise à la masse). Des prises non modifiées et branchées à la prise murale correspondante réduiront les risques de choc électrique.

b) Evitez le contact direct avec les surfaces mises à la terre ou mises à la masse comme les canalisations, les radiateurs, les cuisinières et les réfrigérateurs. En effet, le risque de choc électrique s'accrut si votre corps est mis à la terre ou à la masse.

c) N'utilisez pas d'outils électriques dans des environnements pluvieux ou humides. Si de l'eau s'introduit dans un appareil électrique, le risque de choc électrique augmentera.

d) N'utilisez pas le câble de manière abusive. N'utilisez jamais le câble pour transporter, tirer ou débrancher l'appareil électrique. Veillez à garder le câble éloigné des sources de chaleur, des huiles, des rebords coupants ou des pièces actionnées. Les câbles endommagés ou entremêlés augmentent le risque de choc électrique.

e) Lorsque un appareil est utilisé à l'extérieur, utilisez uniquement un câble prolongateur prévu à cet effet. L'utilisation d'un câble à usage extérieur réduit le risque de choc électrique.

f) Si vous êtes contraint d'utiliser un outil électrique dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.

3) Sécurité personnelle

a) Restez vigilant, gardez un œil sur ce que vous faites et utilisez votre sens commun lors de l'utilisation d'un appareil électrique. N'utilisez pas un appareil électrique si vous êtes fatigué ou si vous êtes sous l'influence de drogues, d'alcool ou si vous prenez des médicaments. Un moment d'inattention lors de l'utilisation des appareils électriques peut entraîner des blessures graves.
b) Utilisez un équipement de protection personnelle. Protégez vous toujours les yeux. Les équipements de protection, tels qu'un masque à poussière, des chaussures antidérapantes, des protections auditives ou un casque de sécurité, utilisés dans de bonnes conditions, réduiront le risque de blessures.
c) Prévenez tout démarrage involontaire. Assurez-vous que l'interrupteur est sur la position "arrêt avant de brancher l'appareil. En effet, le transport des appareils électriques en gardant vos doigts sur l'interrupteur, ou le branchement de ces appareils en ayant l'interrupteur sur "marche accidents.
d) Retirez les clés de réglage ou les clés de vis de réglage avant d'allumer l'appareil électrique. Une clé de vis de réglage ou une clé, laissée sur une pièce en mouvement de l'appareil électrique, peut entraîner des lésions corporelles.
e) Ne pas se précipiter. Gardez toujours vos pieds à plat et gardez votre équilibre. Ceci permet de mieux contrôler l'appareil électrique dans des situations imprévues.
f) Habillez vous convenablement. Ne portez pas de vêtements lâches ou de bijoux. Gardez vos cheveux, vêtements et gants éloignés des

pièces actionnées. En effet, ces derniers peuvent être pris dans les pièces en action.

g) Si les appareils sont fournis pour la connexion des équipements d'évacuation et de récupération de la poussière, assurez vous que ces derniers soient correctement connectés et utilisés. L'utilisation de ces appareils peut réduire les risques liès à la poussière.
h) Ne pensez pas être familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction de seconde

4) Utilisation et entretien d'un appareil électrique

a) Ne forcez pas l'appareil électrique. Utilisez l'appareil électrique adéquat pour votre application. Un appareil électrique correc te ment choisi assurera un meilleur travail et un travail sans danger, au rythme auquel il a été conçu.
b) N'utilisez pas l'appareil électrique si l'interrupteur marche/arrêt ne fonctionne pas. Un appareil électrique qui ne peut pas être commandé par l'interrupteur de contrôle est dangereux et doit être réparé.
c) Débranchez la prise du bloc d'alimentation avant d'effectuer des réglages, de changer des acces soires, ou de ranger les appreils électri ques. Ces mesures de sécurité préventives réduiront le risque de démarrage involontaire de l'appareil électrique.
d) Rangez les appareils électriques arrêtés hors de la portée des enfants et ne laissez aucune personne, non familiarisée avec l'outil ou ces instructions, utiliser l'appareil électrique. Les appareils électriques sont dangereux entre les mains d'utilisateurs non formés.
e) Entretenez les appareils électriques. Vérifiez tout défaut d'alignement et l'enchaînement des pièces actionnées, la rupture de ces dernières, et les autres conditions qui peuvent affecter le fonctionnement des appareils électriques. En cas de dommages, faites réparer l'appareil électrique avant de le réutiliser. Nombreux sont les accidents provoqués par des appareils électriques mal entretenus.
f) Veillez à garder les outils coupants aiguisés et propres. Des outils coupants correctement entretenus avec des lames aiguisées sont moins susceptibles de se bloquer et sont plus faciles à contrôler.

g) Utilisez l'appareil électrique, les accessoires et les embouts, etc., conformément à ces instructions et de la manière prévue pour le type spécifique de l'appareil électrique, en prenant en compte les conditions de travail et le travail à effectuer. L'utilisation de l'appareil électrique dans des applications différentes de celles prévues peut entraîner des situations dangereuses.
h) Gardez les poignées et les surfaces de préhension sèches, propres et exemptes d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas de situations inattendues.

5) Maintenance

a) L'entretien de votre outil électrique doit être confié à un réparateur qualifié qui utilise uniquement des pièces de rechange identiques aux pièces d'origine. Cela permet d'assurer la sécurité de l'outil électrique

AVERTISSEMENTS DE SÉCURITÉ COMMUNS AUX OPÉRATIONS DE MEULAGE ET DE DÉCOUPAGE À L'ABRASIF:

a) Le carter de protection livré avec l'outil doit être correctement fixé sur l'outil électrique et positionné de sorte à garantir une sécurité maximale et que la partie du disque à nu côté opérateur soit la plus réduite possible. Éloignez-vous et les personnes à proximité du disque en rotation. Le carter de protection sert à protéger l'opérateur des éventuels fragments de disque et de tout contact accidentel avec le disque.
b) N'utilisez que des disques de coupe en diamant avec votre outil électrique. Le fait qu'un accessoire puisse être installé sur votre outil électrique, ne garantit pas la sûreté de son fonctionnement.
c) La vitesse nominale des accessoires doit être au moins égale à la vitesse maximum indiquée sur l'outil électrique. Les accessoires qui fonctionnent plus vite que leur vitesse nominale peuvent rompre et voler en éclats.
d) Les disques ne doivent être utilisés que pour les opérations pour lesquelles ils ont été conçus. Par exemple : ne meulez pas avec le bord d'un disque tronçonner. Les disques à tronçonner abrasifs sont conçus pour le meulage périphérique, les forces latérales appliquées à ce disques peuvent les faire se briser.

e) Veillez à toujours utiliser des brides de disques en bon état et du bon diamètre en fonction du disque utilisé. Des brides de disques adaptées permettre de correctement maintenir les disques tout en réduisant le risque qu'ils ne cassent.
f) Ne “bloquez” pas le disque et n’appuyez pas trop dessus. Ne tentez pas de réaliser des découpes trop profondes. Sur-contraindre un disque augmente la charge et la possibilité de torsion, de grippage, de rebond ou de rupture pendant la découpe.
g) Si le disque se coince ou si la découpe est inter-rompue pour une raison quelconque, éteignez l'outil électrique et tenez-le sans bouger jusqu'à ce que le disque se soit complètement arrêté. Ne tentez jamais de retirer le disque de la coupe s'il est encore en mouvement, un rebond pourrait sinon se produire. Cherchez la cause du coïncement du disque et appliquez les actions correctives afin de la supprimer.
h) Ne réentamez pas la découpe alors que le disque est dans l'ouvrage. Laissez le disque tourner à plein régime puis ré-entrez le prudemment dans la coupe. Le disque peut se coincer, sortir de la coupe ou rebondir si l'outil électrique est remis en marche à l'intérieur de l'ouvrage.
i) Soutenez les panneaux ou les grandes pièces afin de réduire le risque de coïncement ou de grippage du disque. Les grandes pièces ont tendance à s'affaisser sous leur propre poids. Des supports doivent être placés sous l'ouvrage, près de la ligne de coupe et sur les bords de l'ouvrage, des deux côtés du disque.
j) Soyez particulièrement vigilant lorsque vous effectuez des “découpes de cavités” dans des murs existants ou que vous procédez à des découpes à l’aveugle. La saillie du disque peut sectionner des canalisations de gaz ou d’eau, des fils électriques ou des objets pouvant provoquer des rebonds.

Rebond et avertissements correspondants

Le rebond est une réaction soudaine due au pince-ment ou à l'accrochage d'une meule, d'un plateau porte-disque, d'une brosse ou de tout autre accessoire en rotation. Le pincement ou l'accrochage provoque un blocage rapide de l'accessoire en rotation, ce qui entraîne une perte de contrôle de l'outil qui revient dans la direction opposée à la rotation de l'accessoire au point de grippage. Par exemple, si une meule abrasive est accrochée ou

pincée par la pièce à ouvrer, le bord de la meule qui pénètre dans le point de pincement peut creuser la surface du matériau causant la sortie ou l'éjection de la meule. La meule peut sauter en direction de l'opérateur, ou s'en éloigner, selon le sens de rotation de la meule au point de pincement. Les meules abrasives peuvent également se briser dans ces conditions. Le rebond résulte d'une utilisation inadéquate de l'outil et/ou de procédures ou de conditions de fonctionnement incorrectes. Il peut être évité en prenant les précautions suivantes:

a) Tenez fermement l'outil électrique et placez votre corps et votre bras de façon à résister aux forces de rebond. Utilisez toujours la poignée auxiliaire, si elle existe, pour un contrôle maximal du rebond ou de la réaction de couple pendant le démarrage. L'opérateur peut contrôler les réactions de couple ou les forces de rebond si les précautions qui s'imposent sont prises.
b) Ne placez jamais votre main à proximité de l'accessoire en rotation. L'accessoire peut rebondir sur votre main.
c) Ne vous placez pas dans la zone où l'outil électrique risque de se déplacer en cas de rebond. Le rebond propulse l'outil dans le sens opposé au mouvement de la meule au point d'accrochage.
d) Soyez particulièrement vigilant lorsque vous travaillez dans les coins, les arêtes vives, etc. Évitez les rebondissements et les accrochages de l'accessoire. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l'accessoire en rotation et à entraîner une perte de contrôle ou un rebond.
e) Ne montez pas de chaîne, de lame de sculpture sur bois ou de lame de scie crantée sur l'outil. Ces lames provoquent des rebonds fréquents et entraînent la perte de contrôle de l'outil.

PRESCRIPTIONS DE SÉCURITÉ SPÉCIALES

• Les personnes de moins de 16 ans ne doivent pas utiliser la machine.
• L'utilisateur ou l'opérateur doit avoir connaissance du contenu de ce manuel d'utilisation.
• Avant de ciseler dans des murs porteurs, consultez l'ingénieur structurel responsable, l'architecte ou le superviseur du site.
• Utilisez l'outil électrique uniquement lorsque la protection fournie est installée. La protection doit être fermement posée sur l'outil électrique et réglée pour garantir le meilleur niveau de sécurité

possible. En d'autres termes, le disque de coupe face à l'opérateur doit être protégé au maximum. Elle doit protéger l'opérateur des éclats et du contact accidentel avec le disque de coupe.

• Utilisez uniquement des disques de coupe au diamant. La possibilité d'installation d'équipement dans l'outil électrique seul ne garantit pas une utilisation sûre.
• N'utilisez les disques de coupe au diamant que pour les tâches auxquelles ils sont destinés. Par exemple, ne meulez jamais avec la surface latérale d'un disque de coupe. Les disques de coupe sont conçus pour éliminer le matériau avec le bord du disque. Appliquer une force latérale peut briser ce type de disque.
• Utilisez toujours des brides de fixation en bon état, de taille correspondant au disque de coupe. Les brides appropriées soutiennent le disque et réduisent le risque de rupture.
• Sécurisez la surface de travail, également derrière les ouvertures et les découpes. Les surfaces de travail non sécurisées peuvent vous mettre en danger ainsi que d'autres personnes.
• Surveillez les câbles électriques ouverts et couverts, ainsi que les conduites d'eau et de gaz. Utilisez des détecteurs adaptés pour déceler les conduites et/ou les câbles de service ou contactez le fournisseur de services local pour des conseils. Le contact avec des câbles électriques peut provoquer un incendie et un choc électrique. L'endommagement d'une conduite de gaz peut provoquer une explosion. La pénétration dans une conduite d'eau peut provoquer des dommages matériels ou un choc électrique.
• Dans tous les cas où l'outil électrique peut toucher des câbles électriques ou son propre cordon d'alimentation, tenez-le uniquement par la poignée isolée. Lorsqu'elles sont en contact avec des câbles sous tension, toutes les pièces métalliques de l'outil électrique sont également sous tension, ce qui peut provoquer un choc électrique subi par l'opérateur.
• Évitez de créer des situations où d'autres personnes peuvent trébucher. Trébucher sur des câbles peut provoquer des blessures graves.
• Sécurisez l'ouvrage. Un ouvrage parfaitement maintenu par des dispositifs de fixation est plus facile à tenir en toute sécurité qu'avec la main.

• Évitez l'accumulation de poussière sur le lieu de travail. Les poussières sont facilement inflammables.

• Assurez une ventilation adéquate dans les pièces fermées. Risque dû à la poussière et à une vision limitée.

• La poussière de matériaux comme les revêtements contenant du plomb, différents types de bois, minéraux et métaux peut être nocive pour la santé et provoquer des réactions allergiques, des maladies respiratoires et/ou le cancer. Les matériaux contenant de l'amiante ne doivent être usinés que par des spécialistes.

• Lorsque cela est possible, utilisez un aspirateur de type industriel adapté au matériau sur lequel vous travaillez.

• Veillez à ce que le lieu de travail soit correctement ventilé.
• Respectez les réglementations en vigueur dans votre pays concernant les matériaux à usiner.
• Tenez le cordon d'alimentation à l'écart des outils rotatifs en fonctionnement. La perte de contrôle de l'outil électrique peut entraîner le sectionnement ou le coïncement du cordon d'alimentation ; une main ou l'ensemble d'un bras peut également être happé dans l'outil rotatif en fonctionnement.
• Ne portez pas l'outil électrique lorsqu'il est en rotation. Le contact accidentel de l'outil rotatif en fonctionnement avec les vêtements peut les attraper et plonger l'outil en fonctionnement dans le corps de l'opérateur.
• Ne commencez pas à travailler avant que l'outil électrique atteigne sa vitesse de rotation complète.
• N'exposez pas les disques de coupe au diamant à une pression latérale.
• N'utilisez jamais les disques de coupe au diamant pour du meulage grossier.

SÉCURITÉ ÉLECTRIQUE

Lorsque vous utilisez des machines électriques, veuillez toujours observer les consignes de sécurité locales en vigueur afin de réduire les risques d'incendie, de décharge électrique et de blessure. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité fournies avec le produit.

Vérifiez que la tension d'alimentation correspond à la tension nominale indiquée sur la plaque signalétique.

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.

Si vous êtes contraint d'utiliser un outil électrique dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.

2. INFORMATIONS RELATIVES À LA MACHINE

Utilisation prevue

Cet outil électrique est conçu pour couper de la maçonnerie à sec (brique, blocs de calcaire, pierre non taillée) et béton. Il ne doit pas être utilisé pour la coupe humide ni pour couper du métal, du verre, du bois, etc.

SPÉCIFICATIONS TECHNIQUES

N° de modèle WC503AC
N° de modèle du disque de coupe WC802AA
Tension de secteur 230 V~
Fréquence de secteur 50 Hz
Entrée d'alimentation 2400W
Vitesse à vide 8000 /min
Diamètre du disque	150mm
Alésage du disque	22,2mm
Épaisseur de planche 43mm
Largeur de coupe	30mm
Poids	6,2 kg
Niveau de pression acoustique (LPA)	97 + 3 dB(A)
Niveau d'intensité acoustique (LWA)	108 + 3 dB(A)
Valeur vibratoire ah	10,94 + 1,5 m/s ^2

Niveau de vibrations

Le niveau des vibrations émises, indiqué dans ce manuel, a été mesuré conformément à la procedure décrite par la norme EN60745. Il peut être utilise pour comparer deux outils ou pour réaliser une estimation préalable de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

• L'utilisation de l'outil dans d'autres applications ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d'exposition.
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en vous échauffant les mains et en organisant vos rythmes de travail.

Si le cordon électrique de cet outil électrique est endommagé, il doit être remplacé par un cordon électrique spécifiquement préparé et fourni par une société de service.

DESCRIPTION

Les numéros dans le texte se rapportent aux sché mas de la page 2-3.

1. Interrupteur marche/arrêt
2. Bouton de déverrouillage
3. Poignée arrière
4. Rouleau arrière
5. Cache des balais carbone
6. Boulon de lame
7. Bride extérieure
8. Disque au diamant
9. Rouleau avant

10. Rouleau avant

11. Levier de réglage en profondeur

12. Port d'extraction des poussières

13. Graduation de réglage en profondeur

14. Flexible d'aspiration

3. MONTAGE

Avant le montage, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur.

Montage et remplacement du disque (Fig. A, C, D)

Un disque brisé ou endommagé doit être remplacé immédiatement.

Utilisez uniquement des disques sont la vitesse de rotation admissible est supérieure ou égale à la vitesse maximale hors charge de la machine.

Le ciseleur mural est conçu pour fonctionner avec des disques spéciaux 3 en 1. N'utilisez que des disques approuvés par le fabricant.

1. Tenez la bride extérieure (7) à l'aide de la grande clé fournie.

2. Déposez le boulon (6) à l'aide de la petite clé fournie.
   Remarque : le boulon est fileté à gauche.

3. Déposez la bride extérieure (7).

4. Montez le disque (8) sur la broche. Vérifiez que la flèche sur le carter corresponde avec la flèche sur le disque (8).

Remarque : la broche ne dépasse pas du trou du disque (8).

1. Posez la bride extérieure (7) dans le trou du disque. Faites tourner la bride extérieure (7) en appuyant dessus, jusqu'à ce qu'elle soit complètement serrée.

2. Serrez le boulon (6).

3. Utilisez la grande clé pour tenir la bride extérieure (7). Serrez maintenant le boulon (6) à l'aide de la petite clé.

Pour retirer le disque, suivez la procédure d'installation dans l'ordre inverse.

Extraction de la poussière (Fig. A, F)

Assurez-vous de la bonne aération du lieu de travail.

Portez un masque anti-poussière

La poussière de certains matériaux comme les matières particulaires peut être nocive pour votre santé. Respirer cette poussière peut engendrer des réactions allergiques et/ou des maladies respiratoires aux utilisateurs et aux personnes à proximité. C'est pourquoi vous devez utiliser un système d'extraction adapté au matériau. Pour ce faire :

L'extracteur de poussière doit être adapté à la matière aspirée.

Utilisez un extracteur spécial pour aspirer la poussière sèche qui est particulièrement nocive pour la santé ou cancérigène.

Il est possible de raccorder un flexible d'aspirateur (14) sur le raccord de sortie de la poussière (12). Lorsque vous commencez à travailler, mettez d'abord

en marche le système d'extraction, par exemple un aspirateur industriel, puis le ciseleur mural. Une fois le travail terminé, procédez à l'inverse : arrêtez le ciseleur mural en premier lieu, puis l'aspirateur.

Évitez l'accumulation de poussière sur le lieu de travail. La poussière est facilement inflammable.

Le système d'extraction des poussières peut être obstrué par de la poussière, des copeaux ou des fragments de l'ouvrage. Il doit donc être nettoyé régulièrement. Pour ce faire :

1. Débranchez la prise de l'alimentation électrique.
2. Attendez que le disque (8) soit complètement arrêté.
3. Éliminez au besoin tout ce qui fait blocage.

4. FONCTIONNEMENT

Réglage de la profondeur de coupe (Fig. B, E)

Réglez la profondeur de ciselure avant de commencer à travailler, appareil éteint.

1. Desserrez le levier (11) en le déplaçant vers l'arrière.
2. Réglez la profondeur de coupe voulue, comme illustré à la figure E. La profondeur est indiquée sur la graduation (13).
3. Serrez le levier (11) en le déplaçant vers l'avant.

Mise en marche et arrêt (Fig. A)

• Pour mettre la machine en marche, enfoncez le bouton de déblocage (2) sans le relâcher tout en appuyant sur l'interrupteur marche/arrêt (1).
• Pour arrêter la machine, relâchez l'interrupteur marche/arrêt (1).

Réaliser une coupe (Fig. A, G)

Le ciseleur mural est conçu uniquement pour des coupes droites. La réalisation de coupes incurvées ou rondes est interdite.

L'outil est conçu uniquement pour des coupes à sec.

Tenez toujours l'outil à deux mains par les poignées isolées.

1. Tracez des lignes pour définir la direction dans laquelle guider les disques.

2. Montez un aspirateur sur le raccord de sortie de la poussière.

3. Réglez la profondeur de coupe.
4. Positionnez le rouleau arrière (4) sur la surface du mur. À noter que le disque ne doit pas encore toucher la surface du mur.
5. Mettez le ciseleur mural en marche et attendez que les disques atteignent leur pleine vitesse de rotation.
6. Abaissez graduellement le ciseleur mural, en plongeant les disques dans la surface du mur.
7. Dès que le rouleau avant (9) repose sur la surface du mur, poursuivez la coupe et déplacez l'outil vers l'avant en l'éloignant de vous (dans la direction opposée de la rotation du disque de coupe).
8. Déplacez lentement la machine le long des lignes préalablement tracées, en appuyant fermement les roues contre le mur.
   Remarque : N'appuyez pas trop sur la machine. Laissez-la travailler. Une pression excessive peut provoquer la surchauffe du moteur et endommager le disque de coupe.
9. Pour terminer la coupe, arrêtez la machine et attendez que les disques soient complètement arrêtés. Déposez ensuite les disques du cise-leur et posez la machine.

Après avoir arrêté le ciseleur mural, ne forcez pas l'interruption de la rotation du disque en l'appuyant contre le matériau traité.

Les disques de coupe en fonctionnement peuvent chauffer à de hautes températures - ne les touchez pas avec des parties non protégées de votre corps avant qu'ils n'aient refroidi.

Remarque : En coupant des matériaux très durs, le disque de coupe peut surchauffer et être endommagé en conséquence. Une quantité excessive d'étincelles autour du disque de coupe indique un état de surchauffe. Dans ce cas, cessez la coupe et refroidissez le disque en le faisant fonctionner à pleine vitesse de rotation sans charge pendant 3 à 5 minutes. Une diminution de l'efficacité de coupe et une quantité excessive constante d'étincelles autour du disque peuvent indiquer un disque de coupe émoussé.

5. ENTRETIEN

Avant le nettoyage et l'entretien, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur.

Nettoyez le corps de la machine régulièrement au moyen d'un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d'aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N'utilisez pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc. ; ces produits peuvent endommager les parties synthétiques.

ENVIRONNEMENT

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

GARANTIE

Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pièces et de main d'oeuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un défaut matériel et/ou de main d'oeuvre, contactez directement VONROC.

Les circonstances suivantes ne sont pas prises en charge par la garantie:

• Des réparations ou altérations ont été effectuées ou tentées sur la machine par un centre de réparation non agréé.
  • L'usurenormale.
• L'outil a été maltraité, mal utilisé ou mal entretenu.
• Des pièces détachées non d'origine ont été

utilisées.

Ceci constitue l'unique garantie accordée par la société explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'étendre au delà du contenu ici présent, y compris les garanties marchandes ou d'adaptation à des fins particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pièces non conformes.

Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.

Ne pas utiliser sous la pluie.

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.
