ZVW8301SWSS - Hotte Monogram - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante murale
Marque	Monogram
Modèle	ZVW8301SWSS
Dimensions (L x P x H)	75 cm x 47 cm x (variable selon installation, hauteur max. conduit 3,1 m)
Poids approximatif	Environ 45 kg (support requis)
Alimentation électrique	120 V ~ 60 Hz, circuit 15/20 A, mise à la terre obligatoire
Type de conduit	Rond 20 cm (8 po) ou rectangulaire 8 cm x 30 cm (3-1/4 x 12 po)
Mode d'évacuation	Ventilé vers l'extérieur ou recyclage (filtre à charbon inclus)
Filtres fournis	2 filtres à graisse en acier inoxydable + 1 filtre à charbon actif (pour recyclage)
Cache-conduit décoratif	Télescopique, fourni pour plafonds de 2,4 m à 3,1 m ; extension optionnelle ZX83012 jusqu'à 3,7 m
Hauteur d'installation au-dessus de la cuisson	Minimum 61 cm (24 po), recommandé 76 cm (30 po)
Matériaux	Acier inoxydable (hotte et filtres)
Installation	Murale, nécessite 2 personnes ; support mural renforcé requis (100 lb/45 kg)
Raccordement électrique	Câblage direct (pas de prise), boîte à bornes côté supérieur gauche
Contrôle	Interrupteur marche/arrêt près du moteur (pas de commande à distance)
Éclairage	Non spécifié
Performances	Non spécifié (débit d'air, niveau sonore)
Garantie	Se référer au manuel utilisateur
Entretien	Nettoyage régulier des filtres à graisse ; filtre à charbon à remplacer périodiquement
Sécurité	Disjoncteur, mise à la terre, interrupteur principal ON/OFF ; déconnexion avant entretien

FOIRE AUX QUESTIONS - ZVW8301SWSS Monogram

Quelle est la hauteur d'installation minimale au-dessus de la cuisinière ?

La hauteur minimale est de 61 cm (24 po). Pour des performances optimales, installez la hotte entre 61 et 91 cm (24-36 po) au-dessus de la surface de cuisson.

Puis-je utiliser cette hotte en mode recyclage sans conduit extérieur ?

Oui, la hotte est conçue pour fonctionner en mode recyclage. Le filtre à charbon actif est inclus et doit être installé. Assurez-vous que les trous d'aération du cache-conduit supérieur sont orientés vers le haut.

Quel type de conduit est recommandé ?

Utilisez un conduit métallique rigide de 20 cm (8 po) de diamètre. Un conduit rectangulaire 8 cm x 30 cm (3-1/4 x 12 po) est également possible avec un adaptateur. Évitez le conduit flexible en plastique.

Comment nettoyer les filtres à graisse ?

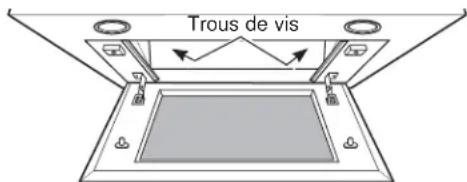

Retirez les filtres en pressant le loquet vers le centre. Lavez-les à la main avec du savon doux ou au lave-vaisselle. Séchez-les complètement avant de les remettre.

Le filtre à charbon actif est-il lavable ?

Non, le filtre à charbon actif n'est pas lavable. Il doit être remplacé tous les 3 à 6 mois selon l'utilisation. Il se trouve au-dessus du filtre métallique.

Quelle est la puissance électrique requise ?

La hotte nécessite une alimentation de 120 V, 60 Hz, sur un circuit protégé de 15 ou 20 ampères. Un câblage direct avec mise à la terre est obligatoire.

Puis-je installer la hotte seule ?

Non, en raison du poids (environ 45 kg), l'installation doit être effectuée par au moins deux personnes pour éviter les blessures et les dommages.

Le cache-conduit fourni convient-il à tous les plafonds ?

Le cache fourni s'adapte aux plafonds de 2,4 m à 3,1 m (8 à 10 pi). Pour des plafonds plus hauts (jusqu'à 3,7 m), l'accessoire ZX83012 est disponible.

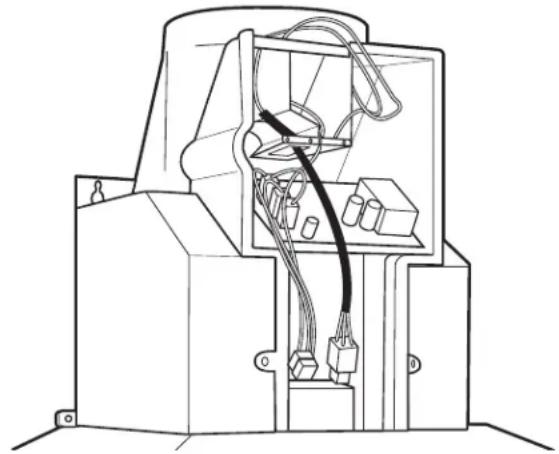

Où se trouve le boîtier de jonction électrique ?

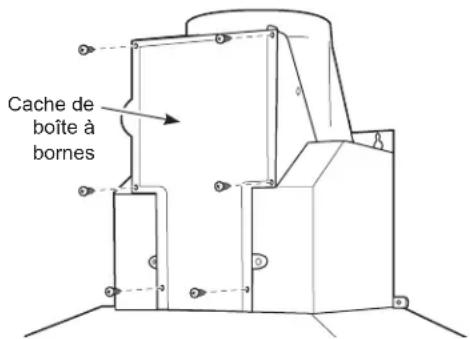

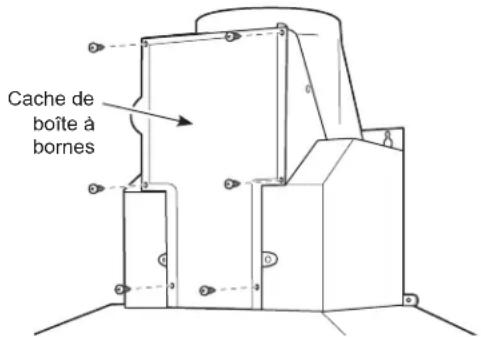

Le boîtier de jonction est situé sur le côté supérieur gauche de la hotte. Le câble d'alimentation doit entrer dans le mur arrière à au moins 45 cm au-dessus du bas de la hotte.

Que faire si la hotte ne fonctionne pas après installation ?

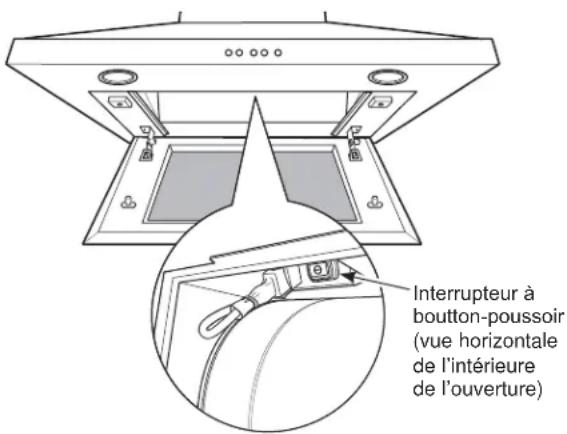

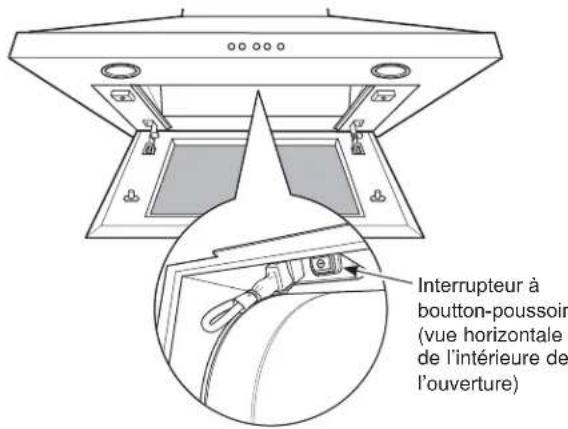

Vérifiez que l'interrupteur principal ON/OFF près du moteur est en position ON. Assurez-vous que le disjoncteur est enclenché et que les connexions électriques sont correctes. Consultez le manuel utilisateur.

MODE D'EMPLOI ZVW8301SWSS Monogram

Veuillez lire attentivement ces instructions dans leur intégralité.

■ IMPORTANT — Veuillez conserver ces instructions pour afin que l'inspecteur local puisse s'y référer.
■ IMPORTANT — Respectez tous les codes réglementaires et les règlements.
■ Note destinée à l'installateur — Assurez-vous de laisser ces instructions au client.
■ Note destinée au client — Veuillez conserver ces instructions avec votre manuel utilisateur afin de pouvoir vous y référer ultérieurement.
- Niveau de compétence — l'installation de cet appareil requiert des compétences en matière de mécanique et d'électricité.
■ Durée d'assemblage — 1 à 3 heures.
■ L'installation incombe à l'installateur. Si le produit connaît une défaillance due à une installation inappropriée, la garantie ne s'applique pas.
■ Pour le service de Monogram au Canada, visitez notre site Web à l'adresse monogram.ca.
■ Pour les pièces et accessoires de Monogram, visitez notre site Web à l'adresse monogram.ca.

ATTENTION

À cause du poids et de la taille de

ces hottes et pour reduire le risque de blessures et de dommages, IL FAUT DEUX PERSONNES POUR FAIRE L'INSTALLATION CORRECTEMENT.

AVERTISSEMENT

Pour réduire le risque d'incendie

ou de choc électrique, il ne faut pas utiliser cette hotte avec un régulateur de vitesse électronique externe. Toute modification de ce type du branchement d'usine peut endommager l'appareil ou créer un risque de choc électrique. AFIN DE RÉDUIRE LE RISQUE D'INCENDIE, N'UTILISEZ QUE DES CONDUITS MÉTALLIQUES.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE

D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES, IL FAUT OBSERVER LES REGLES SUIVANTES :

A. Utilisez cet appareil uniquement de la manière prévue par le fabricant. En cas de question, consultez le fabricant.
B. Avant toute intervention ou nettoyage, coupez l'alimentation électrique au disjoncteur et verrouillez le panneau du disjoncteur pour éviter la mise sous tension accidentelle. S'il n'est pas possible de verrouiller le panneau du disconcteur, attachez un placard ou une étiquette très visible au panneau.

ATTENTION

UNIQUEMENT À DES FINS DE

VENTILATION. NE L'UTILISEZ PAS POUR ÉVACUER DES SUBSTANCES DANGEREUSES, DES MATÉRIAUX EXPLOSIFS OU DES VAPEURS.

AVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE

D'INCENDIE, LES ÉLECTROCUTIONS OU LES BLESSURES AUX PERSONNES, VEUILLEZ RESPECTER CE QUI SUIT :

■ L'installation et le câblage électrique doivent être effectués par des personne(s) qualifiée(s) conformément aux règlements et normes applicables, dont ceux relatifs à la construction ignifuge.
Une quantité suffisante d'air est nécessaire pour la combustion et l'évacuation des gaz via le carneau (hotte) de l'équipement à carburant afin d'éviter une contre-explosion. Veuillez suivre les consignes du fabricant de l'appareil de chauffage et les normes de sécurité, telles que celles publiées par l'Association nationale de protection anti-incendie (NFPA), l'association américaine des ingénieurs du chauffage, de la réfrigération et de la climatisation (ASHRAE) ainsi que les autorités locales. Le cas échéant, installez un système de compensation d'air (remplacement) conformément aux conditions des codes locaux du bâtiment.
■ Lorsque vous coupez ou percez des murs ou des plafonds, veillez à ne pas endommager les câbles électriques et autres applications cachées par le mur.
■ Les systèmes de conduits doivent toujours être ventilés vers l'extérieur.
- Les règlements locaux sont susceptibles de varier. L'installation de raccords électriques et de mise à la terre doivent être conformes aux réglementations applicables. En l'absence de règlements, l'évent doit être installé conformément au code électrique national ANSI/NFPA 70-1990 ou version plus récente.

ATTENTION

Il faut prendre soin d'installer un conduit

vers l'extérieur pour réduire le risque d'incendie et pouvoir évacuer l'air correctement. Il ne faut pas évacuer l'air dans l'espace entre les parois d'un mur, un plafond ou un grenier, un espace sanitaire ou un garage.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

TABLE DES MATIÈRES

Consignes de sécurité....2

Caractéristiques

Dimensions et intervalles .... 3

Options d'installation 3

Préparation à l'installation

Planification, canalisations, encadrement .... 4

Alimentation....4

Raccords de canalisation ....5

Outils et matériaux nécessaires ....6

Retirer l'emballage 6

Définition de la hauteur d'installation ....7

Hauteurs d'installation sur le mur....7

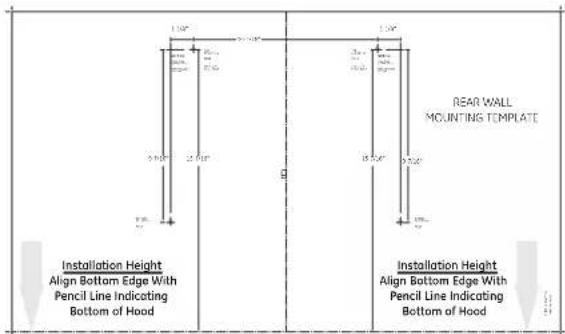

Vérification du matériel d'installation ....8

Installation—Ventilé vers l'extérieur

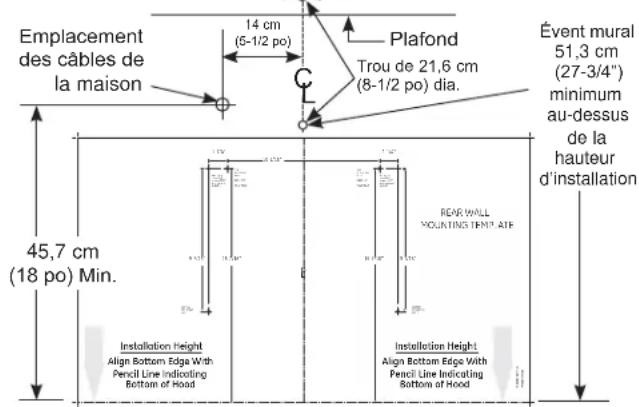

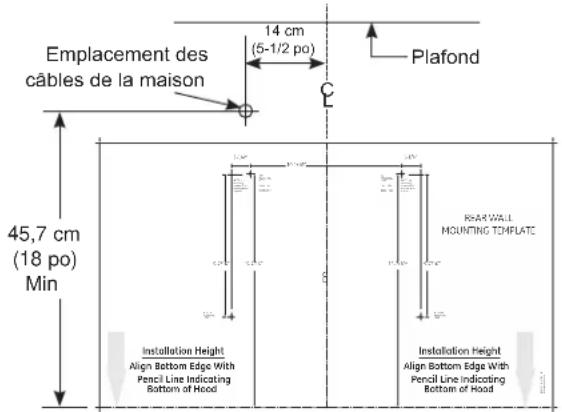

Emplacement des canalisations et des câbles .....9

Étape 1, Installer l'encadrement pour la fixation de la hotte...9

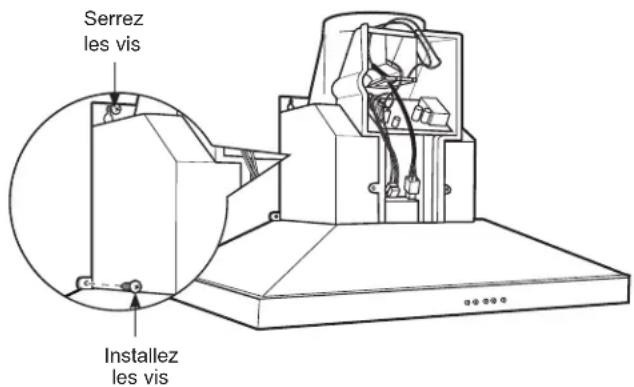

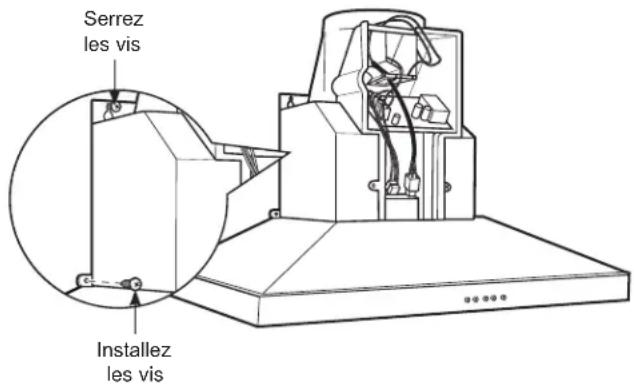

Étape 2, Installer les vis d'assemblage de la hotte....10

Étape 3, Installer le support de canalisation .... 10

Étape 4, Monter la hotte ....10

Étape 5, Connecter la canalisation ....11

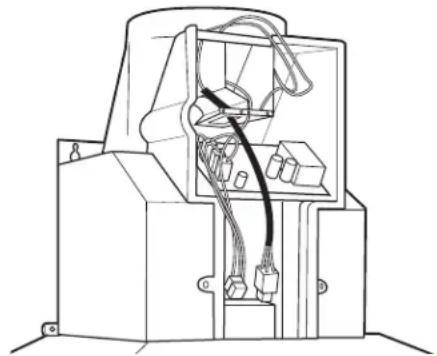

Étape 6, Connecter les parties électriques .... 12

Étape 7, Installer les caches de conduit ....12

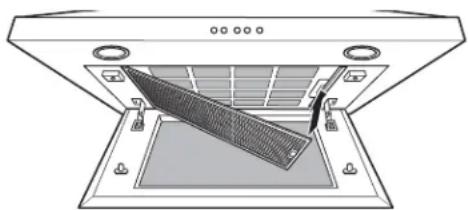

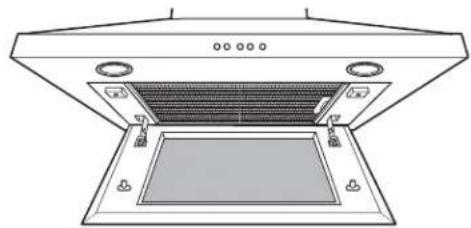

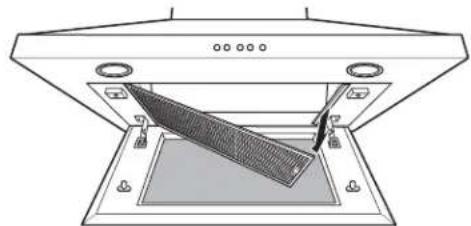

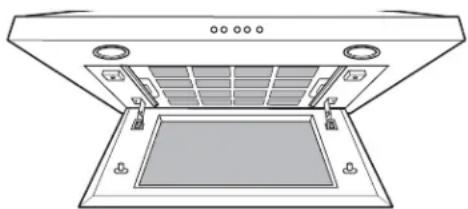

Étape 8, Installer les filtres ....13

Étape 9, Terminer l'installation ....13

Emplacement des canalisations et des câbles ....14

Étape 1, Installer l'encadrement pour la fixation de la hotte. 14

Étape 2, Installer les vis d'assemblage de la hotte....15

Étape 3, Installer le support de canalisation .... 15

Étape 4, Monter la hotte ....15

Étape 5, Mesurer et couper le conduit....16

Étape 6, Connecter les parties électriques....17

Étape 7, Installer les caches de conduit ....17

Étape 8, Installer les filtres....18

Étape 9, Terminer l'installation....18

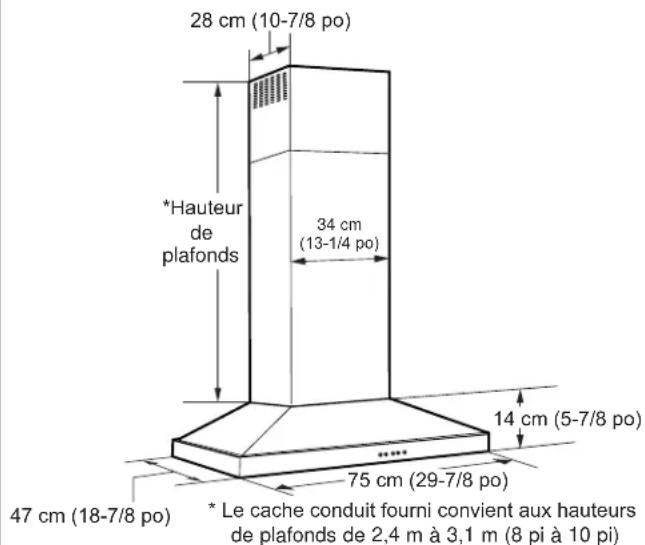

DIMENSIONS ET INTERVALLES

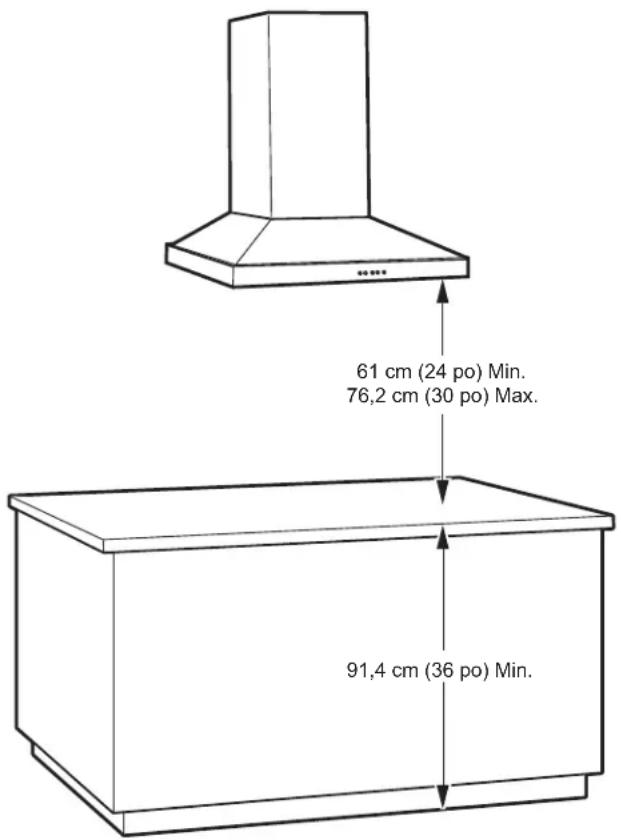

La hotte d'aspiration doit être installée à au moins 60 cm (24 po), et 76 cm (30 po) au-dessus de la surface de cuisson. La hauteur d'installation de la hotte au-dessus de la surface de cuisson dépend de la hauteur de plafond.

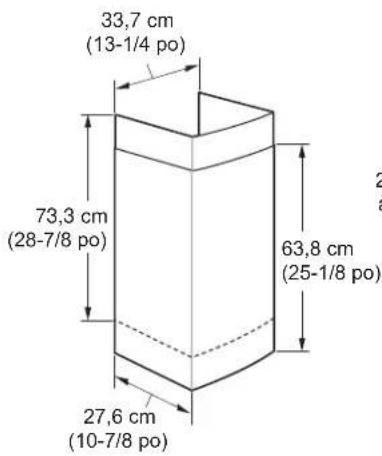

Le couvercle télescopique dissimule les conduits partant du haut de la hotte jusqu'au plafond. Le cache fourni s'adapte aux hauteurs de plafond de 2,4 m à 3,1 m (8 pi à 10 pi). Consultez page 7.

Accessoire ZX83012 – Un accessoire pour conduit pour hauteurs de plafond de 3,1 m à 3,7 m (10 pi à 12 pi). Consultez page 7.

NOTE : La hauteur d'installation doit être mesurée à partir de la surface de caisson à la partie la plus basse de la hotte.

Cette hotte doit être installée sur un mur et ventilée vers l'extérieur, ou elle peut être installée pour l'opération de recyclage. Toutes les parties nécessaires à l'opération de recyclage sont fournies avec la hotte. Aucun kit n'est nécessaire.

Cette hotte peut être installée sur une table de cuisson Monogram de 76,2 cm (30 po) ou une cuisinière à gaz.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Préparation à l'installation

PLANIFICATION

■ Déterminez l'emplacement de la hotte aspirante.
■ Planifiez le parcours du conduit d'échappement vers l'extérieur.
■ Faites en sorte que le parcours soit le plus court et le plus droit possible. Pour des performances optimales, le parcours du conduit ne doit pas dépasser 3 m (100 pi) de longueur équivalente pour des configurations de conduit.
■ Reportez-vous au tableau Raccords de conduit figurant sur la page 5 pour calculer la longueur maximale acceptable pour les parcours de conduit vers l'extérieur.
■ Le cas échéant, installez un système de compensation d'air (remplacement) conformément aux conditions des codes locaux du bâtiment.

ATTENTION

ATTENTION Il faut prendre soin d'installer un conduit vers l'extérieur pour réduire le risque d'incendie et pouvoir évacuer l'air correctement. Il ne faut pas évacuer l'air dans l'espace entre les parois d'un mur, un plafond ou un grenier, un espace sanitaire ou un garage.

AVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE

D'INCENDIE, N'UTILISEZ QUE DES CONDUITS MÉTALLIQUES.

■ Installez une protection murale avec registre ou une protection de toiture sur l'ouverture extérieure Commandez la protection de toiture ou murale et tout raccord à l'avance.

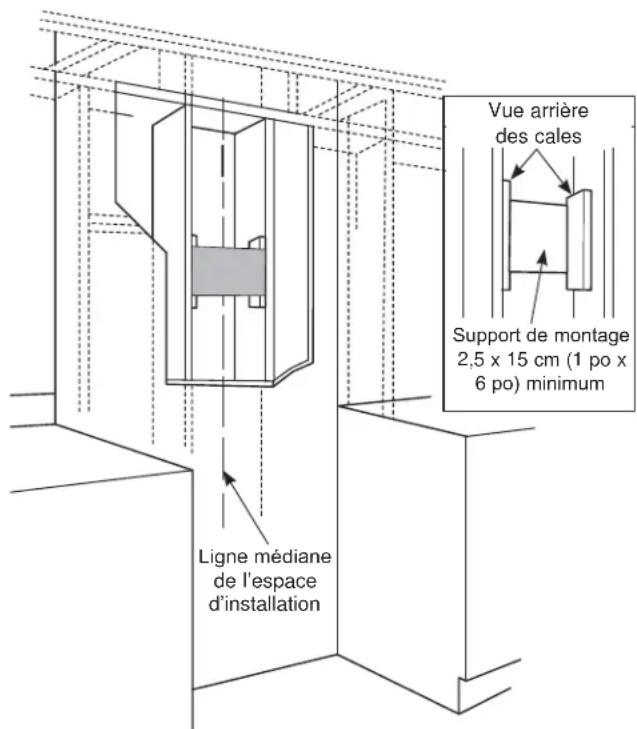

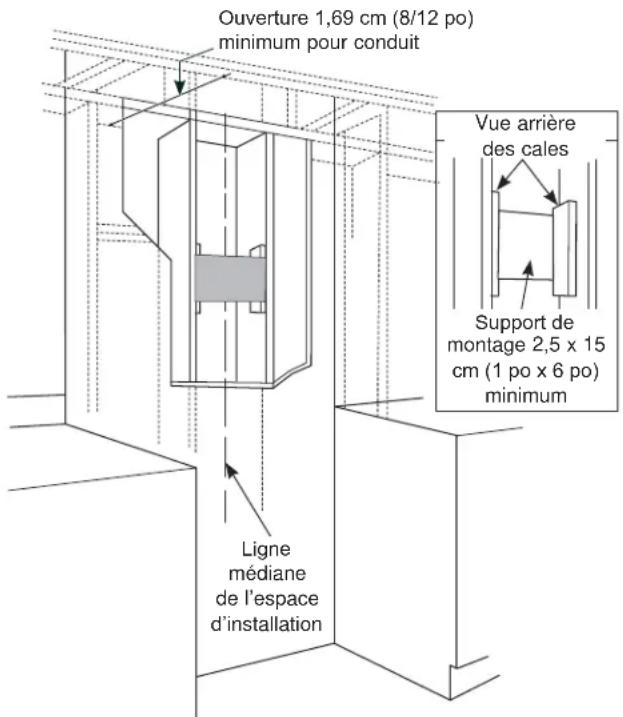

Support mural pour une fixation adéquate

• Cette hotte aspirante est lourde. Une support de structure adéquat doit être fourni sur tous les types d'installation. La hotte doit être fixée sur des chevilles verticales dans le mur, ou sur un support horizontal.
• La hotte aspirante doit se trouver sur le site avant l'encadrement final et la finition murale. Ceci permettra de repérer les conduits et le compartiment électrique.
  ■ L'installation sera plus facile si la hotte est installée avant la table de cuisson et le plan de travail.

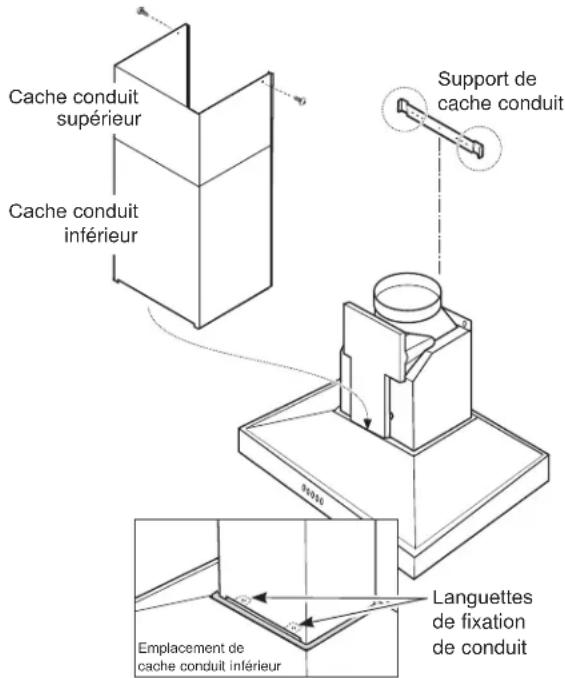

ACCESSOIRE CACHE CONDUIT

Cette hotte est dotée d'un cache conduit décoratif pour des hauteurs de plafonds de 2,20 à 2,40 m (7 pi 11 po à 10 pi). Le cache conduit ZX83012 est disponible pour atteindre les hauteurs de plafonds de 3 m à 3,40 m (10 pi 1 po à 12 pi). L'accessoire doit être commandé avec la hotte et se trouver sur le site avant de procéder à l'installation.

ALIMENTATION

IMPORTANT – (À lire attentivement)

▲AVERTISSEMENT

POUR DES RAISONS DE

SÉCURITÉ, CET APPAREIL DOIT ÊTRE CORRECTEMENT MIS À LA TERRE.

Retirez le fusible de votre domicile ou ouvrez le disjoncteur avant de procéder à l'installation.

N'utilisez pas de cordon de rallonge ou de prise adaptateur avec cet appareil. Veuillez suivre les codes électriques nationaux ou les codes locaux et les réglementations.

Alimentation électrique

Ces hottes aspirantes doivent être utilisées avec du courant de type 120 V, 60 Hz et connectées à un circuit correctement mis à la terre et protégées par un disjoncteur de type 15 ou 20 Amp ou un fusible de surcharge.

■ Le raccordement doit être assuré par deux 2 câbles mise à la terre.
■ Si l'alimentation électrique ne répond pas aux exigences ci-dessus, appelez un électricien agréé avant de continuer.
- Placez les câbles à proximité de l'emplacement de l'installation dans le plafond ou le mur arrière. Reportez-vous aux emplacements des câbles de la page 9.
■ Connectez les câbles de la hotte au domicile conformément aux codes locaux.

Consignes relatives à la mise à la terre

Le conducteur de terre doit être connecté à un système métallique permanent de câbles raccordés à la terre ou à une borne de mise à la terre ou au câble de la hotte.

AVERTISSEMENT

Le mauvais branchement du fil de

mise à la terre peut causer un choc électrique. En cas de doute, consultez un électricien qualifié ou un technicien pour déterminer si l'appareil est à la terre.

ATTENTION

Appareil commandé automatiquement. Afin

de réduire les risques de blessure, débranchez l'appareil de l'alimentation électrique avant de procéder à une réparation. L'appareil est équipé d'un sectionneur intégral situé à l'intérieur du logement du ventilateur.

Préparation à l'installation

RACCORDS DE CANALISATION
	Conduit Dimensions	Longueur équivalente*	Quantité utilisée	Longueur total équivalente
Cette hotte doit utiliser un conduit rond de 20 cm (8 po) raccordant à un tuyau 8 cm x 30 cm (3-1/4 po x 12 po).	Rond droit 30 cm (1 pied)	(par longueur en pied)
	Droit 8 cm x 30 cm (3-1/4 po x 12 po)	30 cm (1 pied) (par longueur en pied)
Reportez-vous au tableau pour calculer les longueurs maximales autorisées pour les conduits vers l'extérieur.	Coude 90° 5 m (17 pieds)
REMARQUE : Ne dépassez pas les longueurs maximales autorisées !	Coude 45° 3 m (10 pieds)
Longueur maximale de conduit : 30 m (100 pi) pour les hottes de cuisinière.
Conduit flexible :En cas d'utilisation de conduits métalliques flexibles, les valeurs en pieds figurant dans le tableau doivent être doublées. Le conduit métallique flexible doit être droit et lisse et étiré au maximum.N'utilisez PAS de conduit en plastique flexible.	Coude 90° 8 cm x 30 cm (3-1/4 po x 12 po)	13 m (43 pieds)
	Coude 45° 8 cm x 30 cm (3-1/4 po x 12 po)	7,90 m (26 pieds)
	Coude plat 90° 8 cm x 30 cm (3-1/4 po x 12 po)	32 m (102 pieds)
	Rond 20 cm (8 po) pour raccord 8 cm x 30 cm (3-1/4 po x 12 po)	60 cm (2 pieds)
REMARQUE : Tout système de ventilation domestique tel qu'une hotte aspirante, est susceptible d'interrompre le débit d'air et de fumées de combustion requis pour les cheminées, fours à gaz, les chauffe-eau à gaz et autres systèmes naturellement ventilés. Afin de réduire les probabilités d'interruption de ces systèmes naturellement ventilés, nous vous recommandons de suivre les consignes du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la NFPA et l'ASHRAE. Le cas échéant, installez un système de compensation d'air (remplacement) conformément aux conditions des codes locaux du bâtiment.	8 cm x 30 cm (3-1/4 po x 12 po) pour raccord rond 20 cm (8 po)	1,5 m (5 pieds)
	Rond 20 cm (8 po) pour raccord en coude 90° 8 cm x 30 cm (3-1/4 po x 12 po)	1,8 m (6 pieds)
	8 cm x 30 cm (3-1/4 po x 12 po) pour raccord rond 20 cm (8 po) en coude 90°	3,96 m (13 pieds)
	Cache mur rond avec registre	9,7 m (32 pieds)
	Cache mur 9 cm x 30 cm (3-1/4 po x 12 po) avec registre	22,9 m (75 pieds)
	Cache rond pour toiture 13 m (44 pieds)
* Longueur réelle du conduit droit plus le raccord de conduit équivalent. Longueur équivalente des conduits basée sur les tests par les ingénieurs GE Appliances et satisfaisant aux exigences pour de bonnes performances en termes de ventilation de toute hotte aspirante.			Parcours total des conduits ____

Préparation à l'installation

OUTILS ET MATÉRIAUX NÉCESSAIRES (NON FOURNIS)

■ Mètre ruban
Couteau
■ Niveau à bulle d'air
■ Coupe-fils/outil à dénuder les fils
■ Serre-fils
■ Perceuse électrique avec forets 3,2 mm et 9,5 mm (1/8 po et 3/8 po)
■ Tournevis cruciforme et tournevis à tête plate
■ Marteau
■ Pinces
■ Lunettes de protection
■ Ruban aluminisé
■ Ruban pour monter le gabarit
■ Gants pour protéger contre les lames tranchantes
■ 2 câbles 120 V 60 Hz. 15 ou 20 Amp avec circuit correctement mis à la terre
■ Réducteur de tension pour couvercle de connexion
■ Conduit métallique rond 20 cm (8 po), longueur conforme à l'installation
■ Scie, scie sauteuse ou scie alternative
■ Cisailles à étain

Mètre à ruban

Pinces

Ruban aluminisé

Réducteur de tension

Serre-fils

Cisailles étain

Niveau à bulle d'air

forets 3,2 mm et 9,5 mm (1/8 po et 3/8 po)

Lunettes de protection

30 cm (12 po) min. Tournevis cruciforme

Ruban-cache

Scie, scie sauteuse ou scie alternative

Gants

Couteau

Coupe-fils/ Outil à dénuder

Marteau

Tournevis à tête plate

Conduit métallique rond de 20 cm (8 po) conforme à l'installation.

RETIRER L'EMBALLAGE

ATTENTION

Veillez à porter des gants afin de vous

protéger contre les lames tranchantes.

■ Retirez les caches conduit.
■ Retirez la boîte de pièces et autres pièces. Consultez le manuel utilisateur.
■ Retirez et jetez les emballages plastiques de protection et autres matériaux d'emballage.

Préparation à l'installation

DÉFINITION DE LA HAUTEUR D'INSTALLATION

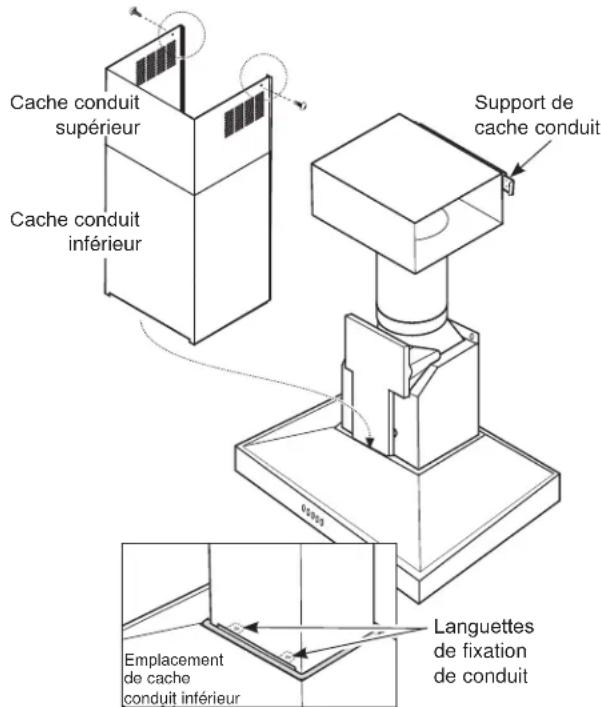

■ Les caches conduit télescopiques servent à dissimuler les conduits allant jusqu'au plafond.
- Cette hotte peut être installée pour l'opération de recyclage. Aucun kit n'est nécessaire.

REMARQUE : La hauteur d'installation doit être mesurée à partir de la surface de caisson à la partie la plus basse de la hotte.
La hotte d'aspiration doit être installée à au moins 60 cm et 76 cm (24 po et 30 po) au-dessus de la surface de cuisson. La hauteur d'installation de la hotte au-dessus de la surface de cuisson dépend de la hauteur de plafond.

ACCESSOIRES

La cache conduit ZX83012 est disponible pour les plafonds de 3 m à 3,60 m (10 pi à 12 pi). Il s'agit d'un cache conduit d'une longueur de 122 cm (48 7/8 po).

Support mural ZVW8301 Hauteurs d'installation

Hauteur de plafond réelle	Hauteur d'installation VENTILÉE*	Hauteur d'installation de RECYCLAGE*
7 pi 11 po 24	po 24 po		FOURNI
8 pi 0 po 24	po à 25 po 24 po à 25 po
8 pi 1 po 24	po à 26 po 24 po à 26 po
8 pi 2 po 24	po à 27 po 24 po à 27 po
8 pi 3 po 24	po à 28 po 24 po à 28 po
8 pi 4 po 24	po à 29 po 24 po à 29 po
8 pi 5 po à 9 pi 6 po	24 po à 30 po 24 po à 30 po
9 pi 7 po 25	po à 30 po 24 po à 30 po
9 pi 8 po 26	po à 30 po 24 po à 30 po
9 pi 9 po 27	po à 30 po 24 po à 30 po
9 pi 10 po 28	po à 30 po 24 po à 30 po
9 pi 11 po 29	po à 30 po 25 po à 30 po
10 pi 0 po 30	po	26 po à 30 po
10 pi 1 po 27	po à 30 po
10 pi 2 po 28	po à 30 po
10 pi 3 po 29	po à 30 po
10 pi 4 po 30	po
9 pi 7 po 24	po		ACCESSOIRE ZX83012
9 pi 8 po 24	po à 25 po
9 pi 9 po 24	po à 26 po
9 pi 10 po 24	po à 27 po
9 pi 11 po 24	po à 28 po 24 po
10 pi 0 po 24	po à 29 po 24 po à 25 po
10 pi 1 po 24	po à 30 po	24 po à 26 po
10 pi 2 po 24	po à 30 po 24 po à 27 po
10 pi 3 po 24	po à 30 po 24 po à 28 po
10 pi 4 po 24	po à 30 po 24 po à 29 po
10 pi 5 po 24	po à 30 po 24 po à 30 po
10 pi 6 po à 11 pi 6 po	24 po à 30 po 24 po à 30 po
11 pi 7 po 25	po à 30 po 24 po à 30 po
11 pi 8 po 26	po à 30 po 24 po à 30 po
11 pi 9 po 27	po à 30 po 24 po à 30 po
11 pi 10 po	28 po à 30 po 24 po à 30 po
11 pi 11 po	29 po à 30 po 25 po à 30 po
12 pi 0 po 30	po	26 po à 30 po

*Basé sur la hauteur du plan de travail de 91 cm (36 po)

Préparation à l'installation

VÉRIFICATION DU MATÉRIEL D'INSTALLATION

Inspectez le paquet de l'appareil emballé avec la hotte et vérifiez le contenu.

EMBALLAGE DU MATÉRIEL
Repérez et comptez les vis

6 vis à bois (#10 45 mm [1-3/4 po] de longueur)

4 chevilles murales (79 mm [5/16 po])

8 vis de couvercle de conduit et de déflecteur d'air (vis #8 de 95 mm [3/8 po] long formant un fileté)

Collecteur d'air pour installation de recyclage uniquement

Support de conduit

Cache conduit décoratif 2 pièces (dimension fournie à titre indicatif uniquement)

Filtre en acier inoxydable

1 filtre à charbon actif pour installation de recyclage

INSTALLATION—VENTILÉ VERS L'EXTÉRIEUR

EMPLACEMENT DES CANALISATIONS ET DES CÂBLES

■ Déterminez l'emplacement de la hotte aspirante.
■ Identifiez le gabarit emballé avec les manuels.
■ Mesurez 91 cm (36 po) partir du sol jusqu'au dessus de la surface de cuisson. Ajoutez la hauteur d'installation de la hotte sur la page 7. Marquez cet emplacement.
■ Utilisez un niveau pour tracer une ligne au stylo sur le mur.

60 mm (5-1/2 po) de la ligne médiane au mur
POUR LES CONDUITS DE VENTILATION DE PLAFOND

■ Enfoncez le gabarit le long de la ligne tracée au stylo. ASSUREZ-VOUS QUE LE GABARIT EST BIEN NIVELÉ.

Conduit de plafond :

Si les conduits ventile directement vers le plafonds :

■ Utilisez un niveau pour tracer une ligne droite de la ligne médiane du gabarit jusqu'au plafond.
■ Mesurez 60 mm (5-1/2 po) du mur arrière jusqu'à la ligne médiane d'un trou de 96 mm (8-1/2 po) dans le plafond.

REMARQUE : En l'absence de cloison sèche, ajoutez l'épaisseur de cloison d'une dimension de 62 mm (5-1/2 po).

Conduit mural :

Si les conduits ventile directement vers l'arrière :

■ Utilisez un niveau pour tracer une ligne droite de la ligne médiane du gabarit.
■ Mesurez au moins 51 cm (27-3/4 po) au-dessus de la ligne tracée au stylo indiquant la hauteur d'installation inférieure, jusqu'à la ligne médiane d'un trou de 9,6 cm (8-1/2 po) de diamètre pour tuyau. (Le trou peut être agrandi pour le coude de tuyau.)

EMPLACEMENT DES CÂBLES DE LA MAISON :

■ La boîte à bornes est située sur le côté supérieur gauche de la hotte.
■ Les câbles doivent pénétrer dans le mur arrière d'au moins 45 cm (18 po) au-dessus de la partie inférieure de la hotte, et entre 9,6 cm (5-1/2 po) du côté gauche de la ligne médiane.

1 INSTALLER L'ENCADREMENT POUR LA FIXATION DE LA HOTTE

IMPORTANT : L'encadrement doit être capable de supporter 45 kg (100 livres).

En présence d'une cloison sèche, marquez les emplacements des trous de vis pour les supports de montage supérieurs. Retirez le gabarit.

• Coupez suffisamment dans la cloison sèche afin d'exposer 2 chevilles verticales à l'emplacement du support indiqué sur le gabarit.
• Installez un support horizontal aux dimensions 2,5 cm x 15 cm (1 po x 6 po) entre les deux chevilles murales sur l'emplacement de la vis de montage. Le support horizontal doit être encastré dans le côté pièce des chevilles. Placez des cales devant les deux côtés du support afin de fixer les chevilles murales.

IMPORTANT : Réinstallez la cloison sèche pour une surface de cuisson.

INSTALLATION—VENTILÉ VERS L'EXTÉRIEUR

2 INSTALLER LES VIS D'ASSEMBLAGE DE LA HOTTE

Les deux vis de montage du haut doivent pénétrer dans le support horizontal ou les chevilles murales.

■ Une fois le gabarit en place, utilisez un poinçon pour marquer les emplacements des vis du support de montage.
■ Percez les trous 31 mm (1/8 po) aux 2 emplacements poinçonnés sur le support inférieur.
■ Retirez le calibre.
■ Installez les vis de montage; veillez à laisser un espace de 50 mm (1/4 po) entre la tête de la vis et le mur. La rainure du cadre de la hotte introduira la tête de la vis.

IMPORTANT : Utilisez les vis de montage fournis. N'UTILISEZ PAS DE VIS POUR CLOISON SÈCHE.

■ Vérifiez si les vis de montage sont horizontalement alignées.

3 INSTALLER LE SUPPORT DE CANALISATION

Le support de conduit doit être installé contre le mur arrière et aligné sur le plafond. Ce support maintiendra en place le cache conduit sur la partie supérieure.

Fixez le support sur le mur :

■ Alignez la découpe de la ligne médiane sur le support avec la ligne médiane tracée au stylo sur le mur.
■ Marquez 2 emplacements de trous sur le mur.
■ Percez les trous 30 mm (1/8 po) sur les emplacement marqués.
■ Si les trous sont trop petits pour les chevilles, agrandissez les trous jusqu'à 95 mm (3/8 po) et des installez des fixations métalliques murales (fournies).
■ Si vous le montez directement sur un mur en maçonnerie, munissez-vous de 10 douilles à expansion de maçonnerie. Percez et installez conformément aux instructions du fournisseur des fixations.
■ Placez les vis à la main dans les fixations afin que les douilles s'élargissent. Retirez les vis.
■ Fixez le support au mur à l'aide des vis à bois et/ou des fixations.

4 MONTER LA HOTTE

AVERTISSEMENT

2 personnes doivent être

présentes pour soulever et positionner la hotte sur les vis de montage.

■ Soulevez la hotte sur les vis de montage.
■ Vérifiez le niveau et marquez les emplacements des vis du bas.
■ Retirez la hotte.
■ Percez les trous 30 mm (1/8 po) sur l'emplacement marqué.
■ Si les trous sont trop petits pour les chevilles, agrandissez les trous jusqu'à 95 mm (3/8 po) et des installez des fixations métalliques murales (fournies).
■ Soulevez la hotte sur les vis de montage.
■ Installez les vis inférieures pour fixer la hotte contre le mur.
■ Vissez les vis de montage supérieures.

INSTALLATION—VENTILÉ VERS L'EXTÉRIEUR

5 CONNECTER LA CANALISATION

■ Retirez le ruban d'expédition du registre.
- Installez les conduits, en veillant à ce que les branchements suivent la direction du flux d'air comme indiqué.
■ Enfoncez le conduit dans la prise d'échappement et le registre.
■ Fixez les joints des conduits à l'aide de vis à feuille métallique.
■ Enveloppez les joints de conduit et les raccordements de brides à l'aide de ruban pour conduits pour une étanchéité à l'air.

ATTENTION

Il ne faut pas utiliser de vis

autotaurdeuses à la connexion du collet de la hotte. Ceci empêcherait le bon fonctionnement du registre. N'utiliser que du ruban adhésif pour assurer l'étanchéité du raccord.

INSTALLATION—VENTILÉ VERS L'EXTÉRIEUR

CONNECTER LES PARTIES ÉLECTRIQUES

Vérifiez que l'alimentation est coupée à la source.

▲AVERTISSEMENT

Si la maison n'est pas câblee

avec deux fils et un fil de terre, l'installateur doit installer un fil de terre. Quand les fils sont en aluminium, il faut prendre soin d'utiliser des connecteurs aluminium à cuivre avec une pâte antioxydante approuvé par U.L.

■ Retirez les 6 vis du cache de la boîte à bornes et l'éjecteur sur le côté supérieur ou le côté gauche.

■ Fixez les câbles domestiques à la boîte à bornes à l'aide d'un réducteur de tension.

■ Connectez le câble blanc au câble blanc du circuit.
■ Connectez le câble noir au câble noir du circuit.
■ Connectez le câble vert/jaune au câble vert ou câble de terre nu du circuit.
■ Fixez tous les branchements à l'aide de serre-fils sur chaque connecteur électrique.
■ Fixez les câbles domestiques à la boîte à bornes et remplacez le cache. Assurez-vous que les câbles ne sont pas coincés.
■ Fixez le cache de la boîte à bornes à l'aide des 6 vis originales.

INSTALLER LES CACHES DE CONDUIT

■ Retirez le couvercle plastique de protection.
■ Placez les caches décoratifs de conduit sur la hotte.

REMARQUE : La pièce de conduit intérieure possède de trous d'aération sur une extrémité.

Les trous sont utilisés lorsque la hotte est installée à des fins de

Vis de montage

recyclage. Faites coulisser l'extrémité intérieure dans la pièce extérieure; les trous d'aération ne doivent être pas être visibles dans cette installation.

La pièce intérieure de conduit doit coulisser dans les extrémités enroulées de la partie externe.

■ Étirez le tuyau interne jusqu'au support de plafond.

■ Appuyez sur les coins avant du panneau filtrant pour débloquer. Abaissez le panneau pour accéder au filtre.
■ Repérez les trous de vis sur l'extrémité avant intérieure de l'ouverture. Installez 2 vis pour fixer le cache conduit sur la hotte.

INSTALLATION—VENTILÉ VERS L'EXTÉRIEUR

8 INSTALLER LES FILTRES

IMPORTANT : Assurez-vous que l'interrupteur principal ON/OFF placé près du moteur est sur la position ON.

■ Retirez les pellicules de protection des filtres à graisse et du panneau filtrant.

REMARQUE : Le filtre à charbon actif n'est pas requis pour cette procéder à l'installation.

■ Basculez le filtre sur la gauche ou la droite de l'ouverture. Levez le filtre vers le côté opposé et dans le verrou de filtre.
■ Pour retirer le filtre, enfoncez le loquet vers le centre et appuyez.

■ Pour fermer le panneau filtrant, soulevez des deux côtés aux coins frontals et engagez le loquet.

9 TERMINER L'INSTALLATION

■ Vérifiez que les matériaux d'emballage et les rubans ont été retirés.
■ Reportez-vous au manuel utilisateur pour les consignes d'utilisation.

INSTALLATION— RECYCLAGE

EMPLACEMENT DES CANALISATIONS ET DES CÂBLES

■ Déterminez l'emplacement de la hotte aspirante.
■ Identifiez le gabarit emballé avec les manuels.
■ Mesurez 91 cm (36 po) partir du sol jusqu'au dessus de la surface de cuisson. Ajoutez la hauteur d'installation de la hotte sur la page 7. Marquez cet emplacement.

■ Enfoncez le gabarit le long de la ligne tracée au stylo. ASSUREZ-VOUS QUE LE GABARIT EST BIEN NIVELÉ.
■ Utilisez un niveau pour tracer une ligne au stylo, de la ligne médiane sur le gabarit au plafond.

EMPLACEMENT DES CÂBLES DE LA MAISON :

■ La boîte à bornes est située sur le côté supérieur gauche de la hotte.
■ Les câbles doivent pénétrer dans le mur arrière d'au moins 45 cm (18 po) au-dessus de la partie inférieure de la hotte, et entre 9,6 cm (5-1/2 po) de la ligne médiane.

1 INSTALLER L'ENCADREMENT POUR LA FIXATION DE LA HOTTE

IMPORTANT : L'encadrement doit être capable de supporter 45 kg (100 livres).

En présence d'une cloison sèche, marquez les emplacements des trous de vis pour les supports de montage supérieurs. Retirez le calibre.

• Coupez suffisamment dans la cloison sèche afin d'exposer 2 chevilles verticales à l'emplacement du support indiqué sur le calibre.
• Installez un support horizontal aux dimensions 2,5 cm x 15 cm (1 po x 6 po) entre les deux chevilles murales sur l'emplacement de la vis de montage. Le support horizontal doit être encastré dans le côté pièce des chevilles. Placez des cales devant les deux côtés du support afin de fixer les chevilles murales.

IMPORTANT : Réinstallez la cloison sèche pour une surface surface de cuisson.

INSTALLATION— RECYCLAGE

2 INSTALLER LES VIS D'ASSEMBLAGE DE LA HOTTE

Les deux vis de montage du haut doivent pénétrer dans le support horizontal ou les chevilles murales.

■ Une fois le gabarit en place, utilisez un poinçon pour marquer les emplacements des vis du support de montage.
■ Percez les trous 31 mm (1/8 po) aux 2 emplacements poinçonnés sur le support inférieur.
■ Retirez le gabarit.
■ Installez les vis de montage; veillez à laisser un espace de 50 mm (1/4 po) entre la tête de la vis et le mur. La rainure du cadre de la hotte introduira la tête de la vis.

IMPORTANT : Utilisez les vis de montage fournis.

N'UTILISEZ PAS DE VIS POUR CLOISON SÈCHE.

■ Vérifiez si les vis de montage sont horizontalement alignées.

3 INSTALLER LE SUPPORT DE CANALISATION

Le support de conduit doit être installé contre le mur arrière et aligné sur le plafond. Ce support maintiendra en place le cache conduit sur la partie supérieure.

Fixez le support sur le mur :

■ Alignez la découpe de la ligne médiane sur le support avec la ligne médiane tracée au stylo sur le mur.
■ Marquez 2 emplacements de trous sur le mur.
■ Percez les trous 30 mm (1/8 po) sur les emplacement marqués.
■ Si les trous sont trop petits pour les chevilles, agrandissez les trous jusqu'à 95 mm (3/8 po) et des installez des fixations métalliques murales (fournies).
■ Si vous le montez directement sur un mur en maçonnerie, munissez-vous de 10 douilles à expansion de maçonnerie. Percez et installez conformément aux instructions du fournisseur des fixations.

• Placez les vis à la main dans les fixations afin que les douilles s'élargissent. Retirez les vis.
• Fixez le support au mur à l'aide des vis à bois et/ou des fixations.

4 MONTER LA HOTTE

AVERTISSEMENT

2 personnes doivent être présentes

pour soulever et positionner la hotte sur les vis de montage.

■ Soulevez la hotte sur les vis de montage.
■ Vérifiez le niveau et marquez les emplacements des vis du bas.
■ Retirez la hotte.

■ Percez les trous 30 mm (1/8 po) sur l'emplacement marqué.

■ Si les trous sont trop petits pour les chevilles, agrandissez les trous jusqu'à 95 mm (3/8 po) et des installez des fixations métalliques murales (fournies).

■ Soulevez la hotte sur les vis de montage.

■ Installez les vis inférieures pour fixer la hotte contre le mur.

■ Vissez les vis de montage supérieures.

INSTALLATION— RECYCLAGE

MESURER ET COUPER LE CONDUIT

■ Maintenez le déflecteur d'air avec le connecteur de conduit sur le plafond.
■ Mesurez à partir du bas du déflecteur d'air jusqu'à la partie supérieure de la hotte comme indiqué. Réduisez cette dimension jusqu'à atteindre 25 mm (1 po) afin de faciliter l'installation. Le conduit couvrira et et se superposera au déflecteur les sorties de la hotte.
■ Coupez le conduit afin qu'elle coulisse sur la partie inférieure du déflecteur.
■ Placez le déflecteur assemblé et le conduit sur la sortie d'échappement.
■ Maintenez l'ensemble sur support de conduit.
■ Placez 2 vis dans chaque extrémité de la partie inférieure du déflecteur et dans le support.
■ Utilisez le ruban pour conduit pour étanchéifier le conduit sur le déflecteur et sur la sortie d'échappement.

Déflecteur

Vérifiez que l'alimentation est coupée à la source.

AVERTISSEMENT

Si la maison n'est pas câblee

avec deux fils et un fil de terre, l'installateur doit installer un fil de terre. Quand les fils sont en aluminium, il faut prendre soin d'utiliser des connecteurs aluminium à cuivre avec une pâte antioxydante approuveé par U.L.

■ Retirez les 6 vis du cache de la boîte à bornes et l'éjecteur sur le côté supérieur ou le côté gauche.

■ Fixez les câbles domestiques à la boîte à bornes à l'aide d'un réducteur de tension.

■ Connectez le câble blanc au câble blanc du circuit.
■ Connectez le câble noir au câble noir du circuit.
■ Connectez le câble vert/jaune au câble vert ou câble de terre nu du circuit.
■ Fixez tous les branchements à l'aide de serre-fils sur chaque connecteur électrique.
■ Fixez les câbles domestiques à la boîte à bornes et remplacez le cache. Assurez-vous que les câbles ne sont pas coincés.
■ Fixez le cache de la boîte à bornes à l'aide des 6 vis originales.

INSTALLER LES CACHES DE CONDUIT

■ Retirez le couvercle plastique de protection.
■ Placez les caches décoratifs de conduit sur la hotte.

REMARQUE : La pièce intérieure dispose de trous d'aération sur une extrémité utilisée lorsque la hotte est installée à des fins de recyclage. Assurez-vous que l'extrémité aérée sur la partie supérieure, les trous d'aération seront visibles sur cette installation.

La pièce intérieure de conduit doit coulisser dans les extrémités enroulées de la partie externe.

■ Étirez le tuyau interne jusqu'au support de plafond.

■ Appuyez sur les coins avant du panneau filtrant pour débloquer. Abaissez le panneau pour accéder au filtre.
■ Repérez les trous de vis sur l'extrémité avant intérieure de l'ouverture. Installez 2 vis pour fixer le cache conduit sur la hotte.

INSTALLATION— RECYCLAGE

8 INSTALLER LES FILTRES

IMPORTANT : Assurez-vous que l'interrupteur principal ON/OFF placé près du moteur est sur la position ON.

■ Retirez les pellicules de protection des filtres à graisse et du panneau filtrant.
■ Insérez le filtre à charbon noir dans l'ouverture. Poussez le verrou des deux côtés vers le centre et engagez le bride. Relachez les loquets pour sécuriser.

■ Pour retirer le filtre, enfoncez le loquet vers le centre et appuyez.

■ Installez le filtre métallique à graisse dans les canaux support de la hotte directement sous le filtre à charbon actif.

REMARQUE : Le filtre à charbon actif ne peut être utilisé sans le filtre métallique fixé dessous.

■ Pour fermer le panneau filtrant, soulevez des deux côtés aux coins frontals et engagez le loquet.

9 TERMINER L'INSTALLATION

■ Retirez le matérial d'emballage et le ruban.
■ Reportez-vous au manuel utilisateur pour les consignes d'utilisation.

NOTES

NOTE : Lorsque vous procédez à des installations détaillées dans ce manuel, veillez à vous munir de lunettes de protection.

Pour le service de Monogram ^® le plus proche de votre domicile, visitez notre site Web à l'adresse monogram.ca.

NOTE : L'amélioration des produits est une constante chez Monogram Appliances. Les matériaux, l'aspect et les spécifications sont par conséquent susceptibles de faire l'objet de modifications sans avis préalable.

49-7000200 Rev. 1

07-23 GEA

MONOGRAM

MONOGRAM

INSTRUCCIONES

DE INSTALACIÓN
