FDD10761XR - Lave-vaisselle HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-linge séchant
Capacité de lavage	Non précisé
Capacité de séchage	Non précisé
Programmes de lavage	Multiples cycles disponibles
Programmes de séchage	Multiples cycles disponibles
Type de chargement	Non précisé
Affichage	Oui
Distributeur de détergent	Présent
Système d'équilibrage de charge	Oui
Consommation électrique	Non précisé
Consommation d'eau	Non précisé
Entretien	Nettoyage du filtre, pompe et tiroir distributeur
Sécurité	Consignes générales de sécurité à respecter
Installation	Déballage, mise à niveau, raccordements électriques et eau
Service après-vente	Disponible
Dépannage	Guide inclus

FOIRE AUX QUESTIONS - FDD10761XR HOTPOINT

Quelle est la capacité de la machine HOTPOINT FDD10761XR ?

La machine HOTPOINT FDD10761XR a une capacité de séchage de 7 kg.

Comment régler les programmes de séchage sur la HOTPOINT FDD10761XR ?

Pour régler les programmes de séchage, tournez le bouton de sélection des programmes sur le panneau de contrôle et choisissez le programme souhaité en fonction de vos textiles.

La machine fait du bruit pendant le fonctionnement, est-ce normal ?

Un certain niveau de bruit est normal pendant le fonctionnement, mais si le bruit est excessif, vérifiez que la machine est bien nivelée et que rien ne gêne le tambour.

Que faire si la machine ne démarre pas ?

Vérifiez que la machine est branchée sur une prise électrique fonctionnelle, que le couvercle est bien fermé et que le programme est correctement sélectionné.

Comment nettoyer le filtre à peluches de la HOTPOINT FDD10761XR ?

Pour nettoyer le filtre à peluches, ouvrez le panneau du filtre, retirez le filtre, et enlevez les peluches accumulées sous l'eau courante. Assurez-vous de le laisser sécher avant de le replacer.

Est-ce que la HOTPOINT FDD10761XR dispose d'une fonction de départ différé ?

Oui, la HOTPOINT FDD10761XR dispose d'une fonction de départ différé qui vous permet de programmer le démarrage du séchage à un moment ultérieur.

Quelle est la classe énergétique de la HOTPOINT FDD10761XR ?

La HOTPOINT FDD10761XR est classée dans la classe énergétique B.

Comment résoudre un code d'erreur affiché sur la machine ?

Si un code d'erreur s'affiche, consultez le manuel d'utilisation pour identifier la signification du code et suivez les instructions recommandées pour le résoudre.

La machine ne sèche pas correctement, que faire ?

Assurez-vous que le filtre à peluches est propre, que le tambour n'est pas surchargé et que les conduits d'évacuation ne sont pas obstrués.

Comment effectuer un entretien régulier de la HOTPOINT FDD10761XR ?

Pour un entretien régulier, nettoyez le filtre à peluches après chaque utilisation, vérifiez et nettoyez les conduits d'évacuation périodiquement et essuyez l'intérieur du tambour avec un chiffon doux.

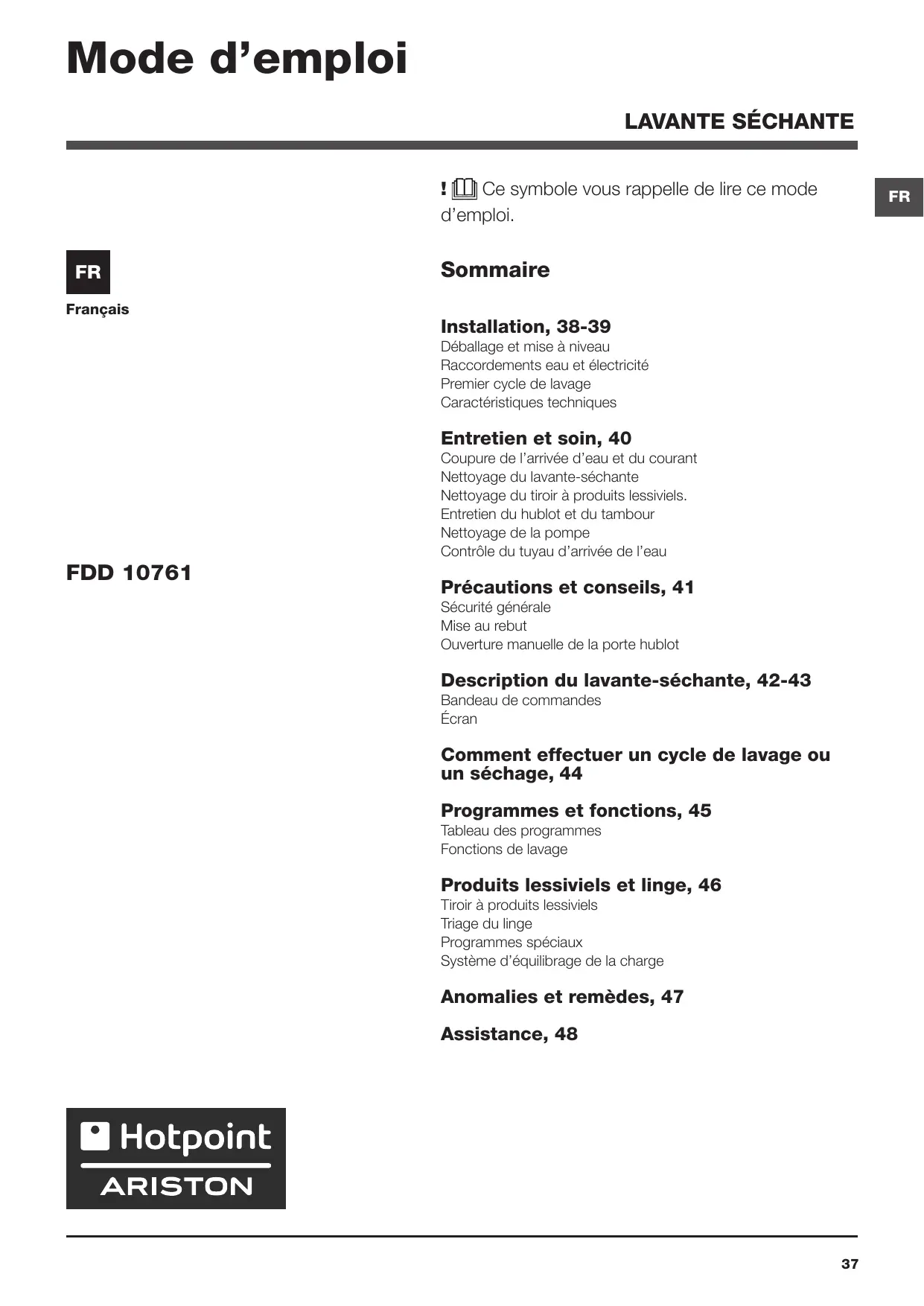

MODE D'EMPLOI FDD10761XR HOTPOINT

! Ce symbole vous rappelle de dire ce mode d'emploi.

FR

FR

François

Sommaire

Installation, 38-39

Déballage et mise à niveau

Raccordements eau et électricité

Premier cycle de lavage

\section*{Caracteristiques techniques}

Entretien et soin, 40

Coupure de l'arrivée d'eau et du courant

Nettoyage du lavante-sechante

Nettoyage du tiroir à produits lessiviels.

Entretien du hublot et du tambour

Nettoyage de la pompe

Contrôle du tuyau d'arrivée de l'eau

FDD 10761

Précautions et conseils, 41

Sécurité générale

Mise au rebut

Ouverture manuelle de la porte hublot

Description du lavante-séchante, 42-43

Bandeau de commandes

Écran

Comment effectuer un cycle de lavage ou un séchage, 44

Programmes et fonctions, 45

Tableau des programmes

Fonctions de lavage

Produits lessiviels et linge, 46

Tiroir à produits lessiviels

Triage du linge

Programmes spéciaux

Système d'équilibrage de la charge

Anomalies et remèdes, 47

Assistance, 48

Hotpoint

ARISTON

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive toujours le lavante-sechante pour que son nouveau propriétaire soit informé sur son mode de optionnement et puisse profiter des consels correspondants.

! Lire attentivement les instructions: elles fournissant des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Déballage et mise à niveau Déballage

1. Déballer le lavante-sechante.
2. Contrôler que le lavante-sechante n'a pas été endommagé pendant le transport. S'il est abîmé, ne pas le raccorder et contacter le vendur.

1. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrêtée (voir figure).

2. Boucher les trouss à l'aide des bouchons plastique fournis.

3. Conserver toutes ces pieces: il faudra les remonter en cas de transport du lavantessechante.

! Les pieces d'emballage ne sont pas des jouets pour enfants.

Mise à niveau

1. Installer le lavante-sechante sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

1. Si le sol n'est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesure sur le plan de travail, ne doit pas dépasser 2^ .

Une bonne mise à niveau garantit la stabilité de l'appareil et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de optionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d'arrivée de l'eau

1. Reliez le tuyau d'alimentation en le vissant à un robinet d'eau froide à embout fileté 3/4 gaz (voir figure).

Faire couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

1. Raccorder le tuyau d'arrivée de l'eau au lavante-sechante en le vissant à la prise d'eau prévue, dans la partie arrrière en haut à droite (voir figure).

2. Attention à ce que le tuyau ne soit pas pié ou écrasé.
   ! La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caracteristiques techniques (voir page ci-contre).
   ! Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien/agréé.
   ! N'utiliser que des tuyaux neufs.
   Utiliser certains qui sont fournis avec l'appareil.

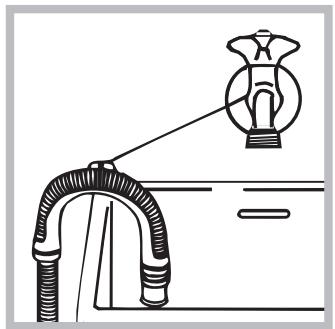

Raccordement du tuyau de vidange

Raccorder le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm ;

ou bien l'accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l'appareil au robinet (voir figure). L'extremité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

! L'utilisation d'un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu'il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de l'appareil indiquée dans le tableau des Caracteristicques techniques (voir ci-contre);
• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caracteristiques techniques (voir ci-contre);
• la prise est bien compatible avec la fiche du lavante-sechante. Autrement, replacer la prise ou la fiche.

! Le lavante-sechante ne doit pas etre installe dehors, meme a l'abri, car il est tres dangereux de le laisser exposé a la pluie et aux orages.
!Après installation du lavante-sechante, la pri- se de courant doit être facilement accessible.
! N'utiliser ni rallonges ni prises multiples.
! Le cable ne doit être ni plié ni trop écrasé.
! Le cable d'alimentation ne doit être remplaça que par des techniciens agreés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l'appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et selectionner le programme «Auto nettoyage» (voir “Nettoyage du lavante-sechante”).

Caracteristiques techniques
Modèle	FDD 10761
Dimensions	largeur 59,5 cm hauteur 85 m profondeur 60,5 cm
Capacité	de 1 à 10 kg pour le lavage de 1 à 7 kg pour le séchage
Raccordements élec-triques	Voir la plaque signalétique appliquée sur la machine
Raccor-dements hydrauli-ques	pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 71 litres
Vitesse d'essorage	jusqu'à 1600 tours minute
Programmes de contrôle le selon la norme EN 50229	lavage: programme 2 (60°) (1° pression de la touche); effectué avec une charge de 10 kg. séchage: pour le séchage de la charge de linge (3kg) réduite, sélectionner le ne-veau de séchage INTENSIF, le linge doit comprendre: 3 draps, 2 taires d'oreiller et 1 serviette deotteilette; pour le séchage de la charge de linge restante, selectionner le niveau de séchage INTENSIF.
CE	Cet apparéil est conforme aux Directives Communautaires suivantes: - 2004/108/CE (Compatibleité électromagnétique) - 2006/95/CE (Basse Tension) - 2012/19/EU (WEEE)

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage. Cela réduit l'usure de l'skeleton hydraulique du lavante-sechante et évite tout danger de fuites.
• Débrancher la fiche de la prise de courant lors de tout nettoyage du lavante-sechante et pendant tous les travaux d'entretien.

Nettoyage du lavante-sechante

• Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.
• Ce lavante-sechante est équipé d'un programme «Auto nettoyage» des parties internes qui doit être effectué tambour complètement vide. La lessive (dans une quantité égale à 10% de cette conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lavante-sechante, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseillé d'effectuer le programme de nettoyage tous les 40 cycles de lavage.

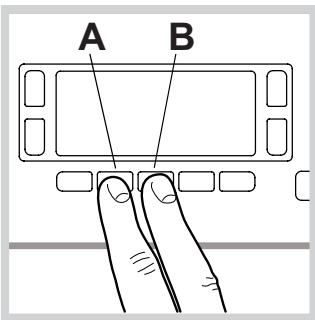

Pour activer le programme, appuyer simultanément sur les touches A et B pendant 5 secondes (voir figure).

Le programme demarrera automatiquement et durera environ 70 minutes. Pour stopper le cycle,

appuyer sur la touche START/PAUSE.

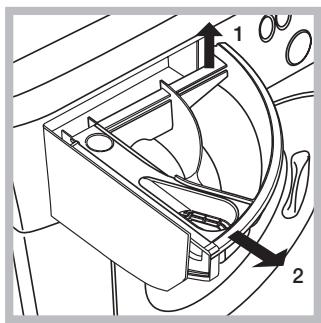

Nettoyage du tiroir à produits les-siviels.

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure).

Le laver à l'eau courante; effectuer cette opération assez souvent.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

Nettoyage de la pompe

Le lavante-sechante est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

S'assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour acceder à cette préchambre:

1. démonter le panneau situé à l'avant du lavante-sechante à l'aide d'un tournevis (voir figure);

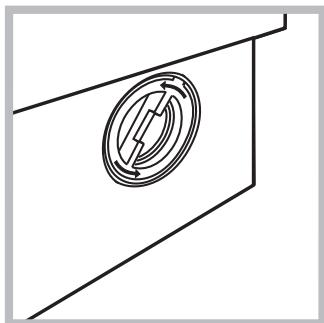

1. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d'une montre (voir figure): il est normal qu'un peu d'eau s'écoule;

2. nettoyer soigneusement l'intérieur;

3. revisisser le couvercle;
4. remonter le panneau en veillant à bien enfilier les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Contrôle du tuyau d'arrivée de l'eau

Contrôler le tuyau d'alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

! N'utiliser que des tuyaux neufs.

! Ce lavante-sechante a été concu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les liètre attentivement.

Sécurité générale

• Cet apparéil est donc pour un usage domestique.
• Cet apparéil peut être utilisé par les enfants à partir de 8 ans et par les personnes dont les capacities physiques, sensorielles ou mentalles sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu'ils soient encadrés ou aient été formés de façon appropriée pour l'utilisation de l' apparéil de façon sure et en complément les dangers qui y sont liés. Les enfants ne doivent pas jouer avec l' apparéil. L'entretien et le nettoyage ne doivent pas été effectués par les enfants sans surveillance.
• Ne pasmettre secher du linge non lavé.
• Le linge contaminé avec des substances telles que de l'huile de cuisson, de l'acétone, de l'alcool, de l'essence, du kerosène, des detachants, de l'essence de térébenthine, de la cire et des substances pour l'enlever, doit être lavé à l'eau chaude avec une dose supplémentaire de lessive avant d'être introduit dans le sèche-linge.
• Des objets en mousse expansée (mousse de latex), des bonnets de douche, des textiles impermeables, des articles doublés de caoutchouc et des vêtements ou des couscins ayant des parties en mousse de latex ne doivent pas être séchés en seche-linge.
• En cas d'utilisation d'assouplissants ou de tout autre produit similaire, se conformer aux instructions du fabricant.
• La partie finale d'un cycle du séche-linge se produit sans chaleur (cycle de refroidissement) pour éviter tout endommagement du linge.
  ATTENTION: Ne jamais arrêté le séche-linge avant la fin du programme de séchage. Dans ce cas, sorting immeditatement tout le linge et l'étendre pour le faire refroidirrapidement.
• Cét apparéil est concu pour un usage domestique.
• Ne jamais toucher l'appareil si l'on est pieds nus et si les mains sont mouillées ou humides.
• Ne jamais tirer sur le cable pour débrancher la fiche de la prise de courant.
• Ne pas toucher à l'eau de vidange, elle peut atteindre des températures très élevées.
• Ne pas forcer pour ouvrir la porte hublot : le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.
• En cas de panne, éviter à tout prix d'accéder aux mécanismes internes pour tenter une réparation.
• Veiller à ce que les enfants ne s'approchant pas de l'appareil pendant son fonctionnement.
• Deux ou trois personnes sont nécessaires pour le déplacer en faisant très attention. Ne jamais le déplacer tout seul car il est très lourd.
• Avant d'introduire le linge, s'assurer que le tambour est bien vide.
• Pendant le séchage, le hublot a tendance à chauffer.
• Ne mettez pas à secher du linge lavé avec des solvants inflammables (trichloréthylène par ex.).

• Ne mettez pas à secher du caoutchoucmousse ou des élastomères du même genre.

• Vérifie qu'au cours du séchage, le robinet de l'eau soit bien ouvert.

• les enfants de moins de 3 ans doivent être tenus àonne distance du sèche-linge s'ils ne sont pas sous surveillance constante.
• Enlever tous les objets des poches, notamment les briquets et les allumettes.

Mise au rebut

• Mise au rebut du matériel d'emballage: se conformer aux réglementations locales de manière à ce que les emballages puisent être recyclés.
• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques, exige que les apparèils menagers usages ne soient pas jetés dans le flux normal des déchets Municipaux. Les apparèils usages doivent être collectés séparément afin d'optimiser le taux de récapucération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est appossee sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareel.

Ouverture manuelle du hublot

A défaut de pouvoir ouvrir la portehublot à cause d'une panne de courant pour étendre le linge, procédér comme suit : 1. débrancher la fiche de la prise de courant.

1. s'assurer que le niveau de l'eau a l'intérieur de l'appareil se trouve bien au-dessous de l'ouverture du hublot, si ce n'est pas le cas vider l'eau en excès à travers le tuyau de vidange dans unseau comme illustré voir figure.
2. démonter le panneau situé à l'avant du lavante-sechante à l'aide d'un tournevis (voir figure).

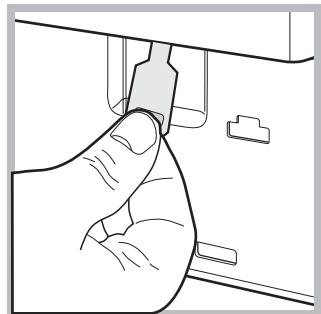

1. se servir de la languette indiquée, tirer vers soi jusqu'à ce que le tirant en plastique se dégage de son cran d'arrêt; tirer ensuite vers le bas et ouvrir l'hublot en même temps.
2. remonter le panneau en veillant à bien enfilier les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Description du lavante-sechante

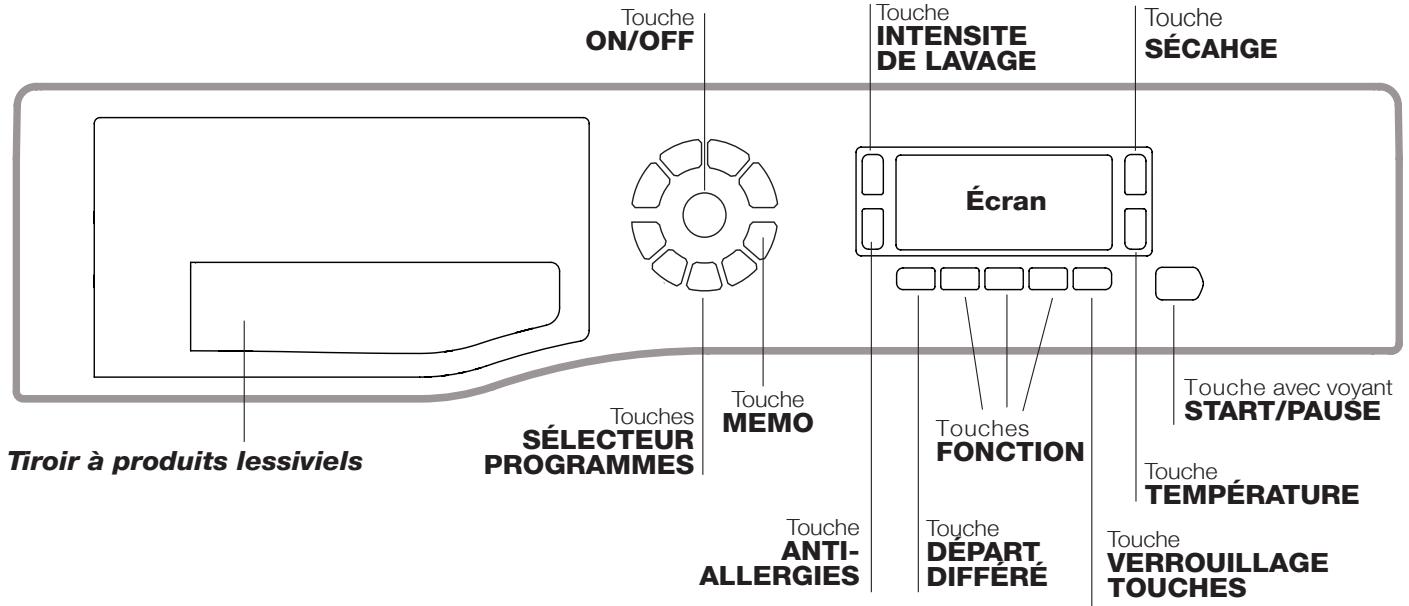

Bandeau de commandes

Tiroir à produits lessiviels: pour charger les produits lessiviels et les additifs (voir "Produits lessiviels et linge").

Touches ON/OFF ①: appuyer brièvement sur la touche pour allumer ou éteindre l'appareil. Le voyant vert START/ PAUSE clignotant lentement indique que la machine est allumée. Pour éteindre le lavante-sechante en cours de lavage, appuyer sur la touche pendant au moins 3 secondes de suite ; une pression brève ou accidentelle n'entraine pas l'arrêt de l'appareil. L'arrêt de l'appareil pendant un lavage annule le lavage en cours.

Touches SELLECTEUR PROGRAMMES: pour selectionner le programme désiré (voir "Tableau des programmes").

Touches MEMO: doivent la touche enforcée pour mémoriser un cycle et les personnalisations préférentes. Pour returner à un cycle précédément mémorisé, appuyer sur la touche MEMO.

Touches FONCTION: appuyer sur la touche pour seLECTIONner la fonction désirée. Levoyant correspondant s'affiche à l'écran.

Touche INTENSITE DE LAVAGE: appuyer pour sélectionner l'intensité de lavage désirée.

Touche ANTI-ALLERGIES: appuyer pour seLECTIONner le type de rincege désiré.

Touché SéCAHGE: appuyer pour sélectionner un cycle de séchage.

Touché TEMPERATURE: appuyer pour diminuer la température : la valeur correspondante est affichée à l'écran.

Touché VERROUILLAGE TOUCHES : pour activer le verrouillage des commandes, garder la touche enforcée pendant environ 2 secondes. Le symbole allumé indique que le bandeau de commandes est verrouillé. Ceci permet d'eviter toute modification involontaire des programmes, surtout s'il y a des enfants à la maison. Pour désactiver le verrouillage des commandes, garder la touche enforcée pendant environ 2 secondes.

Touché DÉPART DIFFÉRÉ: appuyer sur cette touche pour sélectionner un départ différé pour le programme choisi. Le retard est affché à l'écran.

Touché avec voyant START/PAUSE : quand le voyant vert clignote lentement, appuyer sur la touche pour dé-marrer un lavage. Une fois le cycle lancé, le voyage passée à l'allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche ; le voyage passée à l'orange et se met à clignoter. Si le symbole n'est pas allumé, il est possible d'ouvrir le hublot. Pour faire redémarrer le lavage exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche.

Stand-by

Ce lavante-sechante, conformément aux nouvelles normes en vigueur dans le domaine de l'économie d'énergie, est équipée d'un système d'extinction automatique (veille) activé après 30 minutes environ d'inutilisation. Appuyez brièvement sur la touche ON/OFF et attendre que la machine soit réactivée.

Consummation en off-mode : 0,5 W

Consummation en Left-on : 8 W

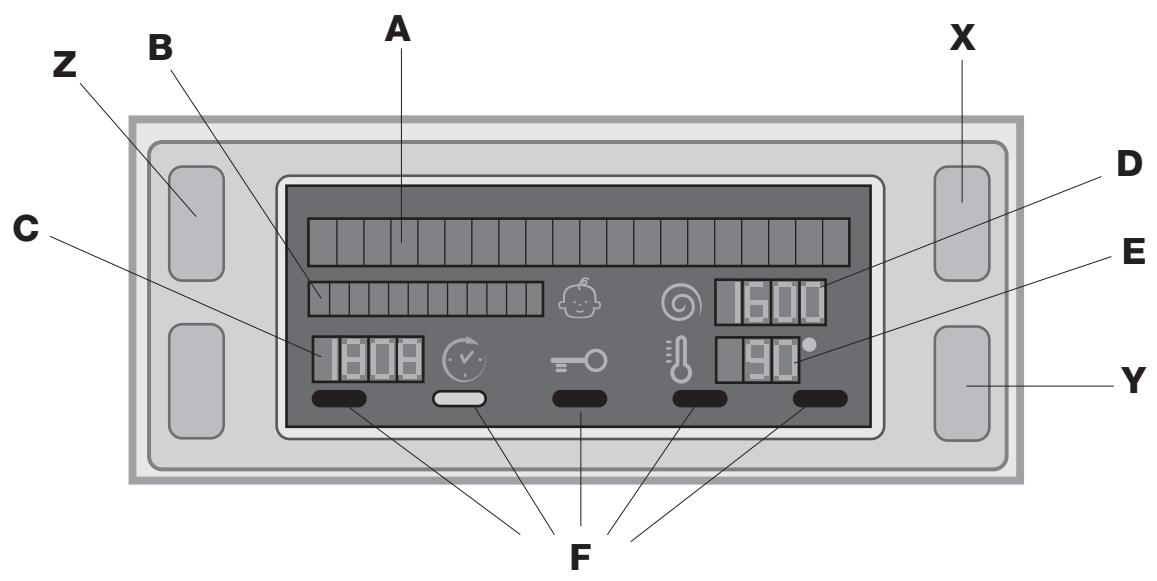

Écran

L'écran est utile pour programmer la machine et fournit de multiples renseignements.

Les deux chaînes supérieures A et B affichent le programme de lavage ou le type de séchage sélectionné, la phase de lavage en cours (le niveau de séchage ou le temps de séchage sélectionné) ainsi que toutes les indications sur le stade d'avancement du programme.

La chaine C affiche le temps restant à la fin du cycle de lavage en cours et si un DÉPART DIFFÉRÉ a été sélectionné, le temps restant avant le démarrage du programme sélectionné.

La chaîne D affiche la valeur maximum de la vitesse d'essorage que la machine peut effectuer en fonction du programme sélectionné ; si le programme ne prévoit pas d'essorage, la chaîne reste éteinte.

La chaîne E affiche la valeur maximale de la température qui peut être sélectionnée en fonction du programme choisi ; si le programme ne prévoit pas la sélection de la température, la chaîne reste éteinte.

Les voyants F correspondent aux fonctions et s'allument quand la fonction programmée est compatible avec le programme sélectionné.

Symbole verrouillage hublot O

Le symbole allumé indique que le hublot est verrouillé pour éviter toute ouverture accidentelle. Pour éviter d'abîmer l'appareil, attendre que le symbole s'éteigne avant d'ouvrir le hublot.

N.B.: si la fonction DÉPART DIFFÉRÉ est active, le hublot reste verrouillé, pour l'ouvrirmettre la machine en pause en appuyant sur la touche START/PAUSE.

À la première mise en service, un message s'affiche demandant de selectionner la langue et l'écran entre automatiquement dans le menu de selection de la langue.

Pour désir la langue désirée, appuyer sur les touches X et Y; pour confirmer la sélection, appuyer sur la touche Z.

Pour changer de langue, eteindre l'appareil, appuyer simultanement sur les touches X, Y et Z jusqu'au signal sonore, le menu de selection de la langue s'affichera a nouveau

Comment effectuer un cycle de la-vage ou un séchage

4. FERMER LE HUBLOT.

1. METTRE L'APPAREIL SOUS TENSION. Appuyer sur la touche l'inscription BONJOUR s'affiche a I'ecran ; levoyant de START/PAUSE passer au vert et clignote lentement.
2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.
3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe "Detersifs et linge".
4. CHOISIR LE PROGRAMME. Appuyer sur l'une des touches du SELECTEUR PROGRAMMES pour sélectionner le programme désiré ; le nom du programme est affiché à l'écran avec attribution d'une température et d'une vitesse d'essorage qui peuvent être modifiées. La durée du cycle s'affiche sur l'écran.
5. PERSONNALISER LE CYCLE DE LAVAGE. Appuyer sur les touches correspondantes :

Modifier la température. L'appareil sélectionne automatiquement la température maximes prévues pour le programme sélectionné qui ne peuvent par conséquent pas être augmentées. Par pression sur la touche on peut diminuer progressivement la température de lavage jusqu'à un lavage à froid "OFF". Une autre pression sur la touche ramènera le valeur aux maximales prévues.

!Exception: lors de la sélection du programme 2 (60°C) (1° pression de la touche) la température peut être augmentée jusqu'à 90°.

Selectionner un département différé.

Pour programmerme le départ différé d'un programme sélectionné, appuyer sur la touche correspondante jusqu'à ce que le retard désiré soit atteint. Quand cette option est active, le symbole s'affiche à l'écran. Pour annuler le départ différé, appuyer sur la touche jusqu'à ce que l'inscription OFF s'affiche à l'écran.

Sélectionner le séchage

Pour sélectionner le type de séchage souhaité, appuyer une ou plusieurs fois de suite sur la touche SECHAGE -Deux possibiltés sont offertes :

A - En fonction du degré d'humidité du linge:

A repasser: linge légèrement humide, facile à repasser.
Sur cintre: idéal pour le linge n'exigeant pas de séchage complet.
A ranger: conseillé pour le linge à ranger dans l'armoire sans repassage.

Intensif: conseillé pour le linge exigeant un séchage complet, serviettes éponge et peignoirs par exemple.

B - En fonction du temps : de 20 à 180 min. Pour supprimer le séchage, appuyer sur la touche correspondante jusqu'à affichage de OFF.

Si, exceptionnellement, la charge de linge à laver et faire sécher dépasse la charge maximum prévue, procédé au lavage et une fois le programme terminé, séparer le linge dont une partie sera replacée dans le tambour. Suivre à présent les instructions pour procédé au "Sechage seulement". Procédé de même pour le linge restant. Un cycle de refroidissement est toujours prévu quand le sechage est terminé.

Sechage单单

Selectionner à l'aide du bouton programmes un séchage en fonction du type de tissu. Possibilité de selectionner le niveau ou le temps de séchage souhaite à l'aide de la touche SECHAGE En cas de selection à l'aide du bouton programmes du séchage coton et en appuyant sur la touche « Eco», un séchage automatique aura lieu. Ce dernier permet de faire des économies d'énergie grâce à une combinaison optimaile entre température de l'air et durée du cycle. Affichage sur l'écran du niveau de séchage « Eco».

Programmer l'intensité de lavage désirée.

L'option ne permet d'optimiser le lavage selon le degré de salissure des tissus et l'intensité de lavage désirée. Sélectionner le programme de lavage, le cycle se place

automatiquement sur le niveau «Normal» optimisé pour du linge moyennement sale, (cette seLECTION n'est pas acceptée pour le cycle «Laine», qui se règle automatiquement sur le niveau «Délicot». Pour du linge très sale, appuyer sur la touche jusqu'à ce que le niveau «Super Lavage» soit atteint. Ce niveau permet d'obtenir un lavage très performant car l'utilisation d'une plus grande quantité d'eau au cours de la phase initiale du cycle et un brassage mécanique plus intense permettant d'éliminer les taches les plus difficiles; possibilité d'utilisation avec ou sans eau de Javel. Pour traiter le linge avec de l'eau de Javel, ajouter le bac supplémentaire 4 foumi avec l'appareil à l'intérieur du bac 1. Au moment de verser l'eau de Javel, attention à ne pas dépasser le niveau «max» indiqué sur le pivot central (voir figure page 46). Pour du linge peu sale ou pour un traitement plus délicat des tissus, appuyer sur la touche «jusqu'à ce que le niveau «Délicot» soit atteint. Ce cycle réduira le brassage mécanique pour assurer des résultats de lavage parfaits du linge délicat.

Programmer le type de rinceage.

L'option ne peut de selectionner le type de rincage désire pour un maximum de protection des peaux sensibles. Une première pression sur la touche programme le niveau «Extra Rincage» qui permet d'ajouter un rincage supplémentaire à ceux normalement prevus par le cycle de manière à eliminer toute trace de lessive. Une deuxieme pression sur la touche programme le niveau «Peaux sensibles» qui permet d'ajouter deux rincages supplémentaires à ceux normalement prevus par le cycle, il est conseilé pour les peaux extrèmentement sensibles. Une troisième pression sur la touche programme le niveau «Anti-allergies», qui permet d'ajouter 3 rincages supplémentaires à ceux normalement prevus par le cycle. Cette option activée avec les cycles à une température de 40^ peut de supprimer les principaux allergènes tels que les poils de chat, de chien et les pollens. Un excellent niveau de protection hypoallergénique est obtenu avec les cycles à une température supérieure à 40^ . Appuyer une nouvelle fois pour returner au type de rincage «Rincage Normal». S'il n'est pas possible de selectionner ou de modifier le réglage existant, le message «INACTIF» s'affiche.

Modifier les caractéristiques du cycle.

• Appuyer sur la touche pour activer la fonction; levoyant correspondant à la touche s'allume.

• Appuyer de nouveau sur la touche pour désactiver la fonction ; le voyant s'éteint.

! Si la fonction séLECTIONnée est incompatible avec le programme sélectionné, levoyant se met à clignoter et la fonction n'est pas activée.

! Si la fonction selectionnelle est incompatible avec une autre fonction precedemment selectionnelle, le voyant correspondant à la première fonction se met à clignoter et seule la deuxième fonction est activée alors que le voyageant de la fonction activée s'allume.

! Les fonctions permettent de modifier le chargement conseilé et/ou la durée du cycle de lavage.

1. DEMARRER LE PROGRAMME. Appuyer sur la touche START/PAUSE. Le voyageant correspondant s'allume en vert fixe et le hublot est verrouillé (symbole HUBLOT VERROUILLE =O allumé). Pendant le lavage, le nom de la phase en cours s'affiche à l'écran. Pour modifier un programme lorsqu'un cycle est en cours,mettre le lavante-sechante en pause en appuyant sur la touche START/PAUSE (le voyageant START/ PAUSE passée à l'orange et clignote lentement);selectionner le cycle désiré et appuyer de nouveau sur la touche START/ PAUSE. Pour ouvir la portetandis qu'un cycle est en cours, appuyer sur la touche START/PAUSE; si le symbole HUBLOT VERROUILLE =O est étéint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l'endetroit de l'arrêt, appuyer une nouvelle fois sur la touche START/PAUSE.

2. FIN DU PROGRAMME. Elle est signalée par l'inscription "FIN DE CYCLE" qui s'affiche à l'écran; quand le symbole HUBLOT VERROUILLE =0 s'eteint, on peut ouvrir le hublot. Ouvrir le hublot, vider le lavante-sechante et éteindre l'appareil.

! Une pression prolongée sur la touche permet d'annuler un cycle déjà lance. Le cycle est interrompu et la machine s'est int.

Tableau des programmes

Programmes	Description du Programme	Temp. maxi. (°C)	Vitesse maxi(tours minute)	Séchage	Produits lessiviels			Charge maxi(Kg)	Durée cycle
					Lavage	Javel	Assouplissant
CLEAN Plus
1	Anti-taches (1° pression de la touche)	40°	1600	●	●	-	●	6	Durée coupe enl'at
1	Anti-taches Rapide (2° pression de la touche)	40°	1200	●	●	-	●	5
2	60°C Coton Standard 60°C (1) (1° pression de la touche): blancs et couleurs résistantes très sales.	60°(Max. 90°)	1600	●	●	●	●	10
2	40°C Coton Standard 40°C (2) (2° pression de la touche): blancs et couleurs délicates peu sales.	40°	1600	●	●	●	●	10
2	Coton Standard 20°C (3° pression de la touche): blancs et couleurs délicates peu sales.	20°	1600	●	●	-	●	10
3	Synthétique Intensif: couleurs résistantes très sales.	60°	800	●	●	●	●	5
SPECIALIS
4	Laine (Woolmark Platinum) (1° pression de la touche): pour laine, cachemire, etc.	40°	800	●	●	-	●	2,5
4	Délicot (Ultra délicit) (2° pression de la touche)	30°	0	●	●	-	●	1
M	Mon Programme (Memo): permet de mémoriser un cycle de lavage quelconque.
6	Mix 30' (Rapide 30'): pour rafraîchir rapidement du linge peu sale (ne convient pas pour la laine, la soie et le linge à laver à la main).	30°	800	-	●	-	●	4
DRYING
7	Lavage Séchage	30°	1600	●	●	-	●	1
8	Séchage Coton (1° pression de la touche).	-	-	●	-	-	-	7
8	Séchage Synthétique (2° pression de la touche).	-	-	●	-	-	-	5
8	Séchage Laine (3° pression de la touche).	-	-	●	-	-	-	2,5
Programmes partiels
vivien	Essorage (1° pression de la touche).	-	1600	●	-	-	-	10
vivien	Rinçage (2° pression de la touche).	-	1600	●	-	-	●	10
vivien	Vidange (3° pression de la touche).	-	0	-	-	-	-	10

La durée du cycle indiquée sur l'écran ou dans la notice représentée une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que température et pression de l'eau en entrée, température ambiente, quantité de dessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.
Pour tous les instituts qui effectuent ces tests :
1) Programme de contrôle selon la norme EN 50229: selectionner le programme 2 à 60^ (1° pression de la touche).
2) Programme coton long : selectionner le programme 2 à 40^ (2° pression de la touche).

Fonctions de lavage

! Si la fonction selectionnelle est incompatible avec le programme selectionné, levant se met à clignoter et la fonction n'est pas activée.
! Si la fonction sélectionnée est incompatible avec une autre fonction précédemment sélectionnée, levoyant correspondant à la première fonction se met à clignoter et seule la deuxieme fonction est activée alors que levoyant de la fonction activée s'allume.

Rapide

La sélection de cette option permet de réduire jusqu'à 50 % la durée de lavage du cycle choisi et de faire des économies d'eau et d'énergie. Utiliser ce programme pour les vêtements modérément sales.

Pour réduire la vitesse d'essorage.

Eco

La fonction Eco permet d'économiser l'énergie puisque l'eau utilisée pour la lessive n'est pas rechauffee : un plus pour l'environnement et pour votre facture d'électricité. L'action renforcée et l'optimisation de la consommation de l'eau garantissant d'excellents résultats pour une durée moyenne identique à celle d'un cycle standard. Pour deGXmeurs résultats en matière de lavage, utilisez une lessive liquide.

En cas de sélection de la fonction séchage aussi, un séchage aura lieu automatiquement à la fin du lavage. Ce dernier permet lui aussi de faire des économies d'énergie grâce à une combinaison optimale entre température de l'air et durée du cycle. Affichage sur l'écran du niveau de séchage «Eco».

!Activable sur les programmes < 60^ et 40^

Produits lessiviels et linge

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel: un excès de lessive ne lave pas比较好, il incruste l'intérieur du lavante-sechante et pollue l'environnement.

! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

Sortir le tiroir à produits lessiviels et verser la lessive ou l'additif comme suit.

bac 1: Lessive lavage (en poudre ou liquide)

En cas d'utilisation de lessive liquide, nous conseillons d'introduire le séparateur A fourni avec le lavanteséchante pour mistrux

déterminer la dose correcte.

En cas d'utilisation de lessive en poudre, placer le séparateur dans le bac B.

L'assouplissant ne doit pas déborder de la grille.

bac supplémentaire 3: Produit javelisé

Triage du linge

• Trier correctement le linge d'après:
• le type de textile / le symbole sur l'étiquette.
• les couleurs: séparer le linge coloré du blanc.
  Vider les poches et contrôle les boutons.
• Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : voir "Tableau des programmes".

Combien pèse le linge ?

1 drap 400-500 g
1 taie d'oreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1200 g
1 serviette éponge 150-250 g

Programmes spéciaux

Anti-taches: ce programme est idéal pour le lavage de linge très sale, aux couleurs résistantes. Il assure une classe de lavage supérieure à la classe standard (claisse A). Ce programme ne permet pas de mélanger du linge de couleurs différentes. Nous conseillons d'utiliser de la lessive en poudre. En cas de taches tenaces, nous conseillons un prétraitement avec des additifs spéciaux.

En cas de sélection de la fonction séchage, un séchage aura lieu automatiquement à la fin du lavage comme en plein air et比较好 encore car il n'y a pas de risque de jau-nissement du linge à cause du soleil ni de perte de blancheur à cause des poussières containues dans l'air. Seuls les séchages par niveaux peuvent être sélectionnés. Il est conseilé d'utiliser le niveau de séchage «Sur cintre».

Anti-taches Rapide: ce programme esté concu pour laver les vêtements aux taches les plus coriaces en une heures.

Pour le linge coloré en fibre mixte, en garantissant un respect maximum de ce dernier.

En cas de seLECTION de la fonction séchage, un séchage aura lieu automatiquement à la fin du lavage comme en plein air et mistrés nouveaux car il n'y a pas de risque de pau

nissement du linge à cause du soleil ni de perte de blancheur à cause des poussieres contenues dans l'air. Seuls les séchages par niveaux peuvent être seLECTIONnés. Il est conseilé d'utiliser le niveau de séchage «Sur cintre».

Coton Standard 20^ : idéal pour des charges de linge sale en coton. Les bonnes performances, même à froid, comparables à celles d'un lavage à 40^ , sont assurées grâce à une action mécanique qui brasse en variant la vitesse et avec des pics répétés et rapprochés.

Laine - Woolmark Apparel Care - Green:

le cycle de lavage « Laine » de ce lave-linge a étéapprové par la société Woolmark Company pour le lavage d'articles en laine classés comme «lavables à la main», à condition que le lavage soit effectué conformément aux instruct. tions individues sur I'etiquette du vêtement et aux indications fournies par le fabricant de ce lave-linge. (M1135)

Ultra Délicat: utiliser le programme 4 (2° pression de la touche) pour le lavage d'articles particulièrement délicats avec applications de strass ou de paillettes.

Pour le lavage d'articles en soie et de rideaux, sélectionner le cycle 4 (2° pression de la touche) et programmermer le niveau « Délicot » de l'options

Il est recommandé demettre le linge à l'envers avant le lavage et d'introduire les articles plus petits dans le sachet prévu pour le lavage des articles délicats.

Pour obtenir de plusieurs résultats, nous conseillons d'utiliser de la lessive liquide spéciale textiles délicats. En cas de selection de la fonction de séchage temporisé, un séchage particulièrement délicat aura lieu à la fin du lavage sous forme d'un brassage léger et avec un jet d'air à une température dûment contrôle.

Les temps conseillés sont :

1 kg de synthétique --> 160 min
1 kg de synthétique et coton --> 180 min
1 kg de coton --> 180 min

Le degré de séchage dépendra de la charge et de la composition du textile.

Lavage Séchage: utiliser le programme 7 pour laver et secher votre linge (Coton et Synthétiques) peu sale en un rien de temps. La sélection de ce cycle permet de laver et de secher jusqu'à 1 kg de linge en à peine 45 minutes. Pour obtenir de更好地 résultats, utiliser une lessive liquide ; pré-traiter les cols, les poignets et les taches.

Système d'équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lavante-sechante fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n'est toujours pas correctement équilibrée, l'appareil procédé à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lavante-sechante préférite procédé à la répartition du linge只想ot qu'à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pieces de linge.

Il peut arriver que le lavante-sechante ne fonctionne pas bien. Avant d'appeler le Service de dépannage (voir "Assistance"), contrôler s'il ne s'agit pas par hasard d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies:

Le lavante-sechante ne s'allume pas.

Le cycle de lavage ne démarre pas.

Il n'y a pas d'arrivée d'eau (le message "Pas d'eau, ouvrir robinet" s'affiche à l'écran).

Le lavante-sechante prend I'eau et vidange continuellement.

Le lavante-sechante ne vidange pas et n'essore pas.

Le lavante-sechante vibre beaucoup pendant l'essorage.

Le lavante-séchante a des fuites.

L'appareil est bloqué, l'écran clignote et affiche un code d'anomalie (par ex.: F-01, F-.).

Il y a un excès de mousse.

Le lavante-sechante ne sèche pas.

• La fiche n'est pas branchée dans la prise de courant ou mal branchée.
• Il y a une panne de courant.

Le hublot n'est pas bien fermé.
- La touche ON/OFF n'a pas eté enforcée.
- La touche START/PAUSE n'a pas ete enfoncée.
- Le robinet de l'eau n'est pas ouvert.
- Un départ différé a été scélectionné.

• Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.
• Let tuyau est plié.
• Le robinet de l'eau n'est pas ouvert.
• Il y a une coupure d'eau.
• La pression n'est pas suffisante.

• La touche START/PAUSE n'a pas eté enforcée.

• Le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir "Installation").

• L'extrémité du tuyau de vidange est plongée dans l'eau (voir "Installation").
• L'évacuation murale n'a pas d'event.

Si après ces vérifications, le problème persiste, fermer le robinet de l'eau, éteindre la machine et appeler le service Assistance. Si l'appointement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lavante-sechante prend et évacue l'eau continulement. Pour supprimer cet inconvenient, on trouve dans le commerce des soupapes spéciales anti-siphonnage.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement ("Programmes et fonctions").
• Le tuyau de vidange est plié (voir "Installation").

• La conduite d'évacuation est bouchée.

• Le tambour n'a pas eté débloqué comme il faut lors de l'installation du lavante-sechante (voir "Installation").

• Le lavante-sechante n'est pas posé à plat (voir "Installation").

• Le lavante-sechante est coincé entre des meubles et le mur (voir "Installation").

• Le tuyau d'arrivée de l'eau n'est pas bien visse (voir "Installation").

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir "Entretien et soin").

• Le tuyau de vidange n'est pas bien fixé (voir "Installation").

• Eteindre l'appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer. Si l'anomalie persiste, appeler le service d'assistance.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour lavante-sechante", "main et machine", ou autresemblable).

• La quantité utilisé est excessive.

• La fiche n'est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.
  Le hublot n'est pas bien fermé.
• Un département différé a été sélectionné.
• Le SÉCHAGE est en position OFF.

Avant d'appeler le service après-vente:

• Vérifier si on ne peut pas résoudre l'anomalie par ses propres moyens (voir "Anomalies et Remèdes");
• Remetre le programme en marche pour contrôler si l'inconvénient a disparu;
• Autrement, contacter le Centre d'Assistance technique agrée au numero de téléphone indiqué sur le certificat de garantie.

Ne jamais s'adresser à des techniciens non agrêés.

Communique:

• le type de panne;
• le modele de l'appareil (Mod.);
• son numéro de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l'arrière du lavante-sechante et à l'avant quand on ouvre la porte hublot.
