| Type de produit | Condensateur électrique |
| Marque | ENTES |
| Modèle | ENT.CXD-450-5 |
| Puissance nominale | 5 kVAr |
| Tension nominale | 450 V |
| Fréquence | 50 / 60 Hz |
| Capacité tolérance | -5 % / +10 % |
| Pertes diélectriques | 0,2 W/kVAr |
| Courant maximal de pointe | 200 x In |
| Surcharge maximale | 4 x In |
| dV/dt maximal | 100 V/µs |
| Classe de protection | IP 20 (IP 54 en option) |
| Température de fonctionnement | -25 °C à +55 °C |
| Durée de vie moyenne | 130 000 heures |
| Altitude maximale | < 2000 m |
| Normes | IEC 831-1/2 |
| Diamètre | 44,5 mm |
| Hauteur | 216 mm |
| Poids | 0,5 kg (approx.) |
| Couple de serrage (M12) | 11 Nm |
| Dispositif de sécurité | Protection contre la surpression |
| Raccordement | Bornier à vis |
FOIRE AUX QUESTIONS - ENT.CXD-450-5 ENTES
Comment installer le condensateur ENT.CXD-450-5 ?
Installez le condensateur sur une surface plane et stable. Connectez les bornes selon le schéma de câblage fourni. Serrez les vis de raccordement au couple de 11 Nm (M12). Assurez-vous que la tension et la fréquence du réseau correspondent aux spécifications du condensateur.
Quelle est la durée de vie de ce condensateur ?
La durée de vie moyenne est de 130 000 heures dans des conditions de fonctionnement normales (température ambiante ≤55°C, tension nominale, courants dans les limites).
Puis-je utiliser ce condensateur à une température élevée ?
Oui, il peut fonctionner de -25°C à +55°C. Au-delà, la durée de vie peut être réduite. Évitez les sources de chaleur directes.
Que faire si le condensateur fuit ou présente un gonflement ?
Si le condensateur présente des signes de fuite, de gonflement ou de déformation, déconnectez immédiatement l'alimentation et remplacez-le. Ne pas réutiliser.
Comment vérifier la capacité du condensateur ?
Utilisez un capacimètre adapté. La capacité doit se situer dans la tolérance de -5% à +10% de la valeur nominale. Pour le modèle ENT.CXD-450-5, la capacité correspond à 5 kVAr sous 450 V.
Quel est le rôle de ce condensateur dans un réseau électrique ?
Ce condensateur est utilisé pour la compensation d'énergie réactive et l'amélioration du facteur de puissance dans les installations basse tension.
Puis-je remplacer ce condensateur par un modèle de puissance différente ?
Il est recommandé d'utiliser un condensateur de mêmes caractéristiques électriques (tension, puissance, fréquence). Un modèle de puissance différente peut affecter le facteur de puissance et la stabilité du réseau.
Comment nettoyer et entretenir le condensateur ?
Nettoyez l'extérieur avec un chiffon sec et non abrasif. Ne pas utiliser de solvants. Vérifiez périodiquement les connexions et l'état des bornes. Aucun entretien interne requis.
Quelles précautions de sécurité prendre lors de la manipulation ?
Avant toute intervention, déconnectez l'alimentation et attendez que le condensateur se décharge (avec résistance de décharge intégrée ou externe). Portez des équipements de protection individuelle.
Où puis-je trouver les pièces de rechange ?
Les pièces de rechange sont disponibles auprès de votre revendeur ENTES agréé. Contactez le service après-vente pour obtenir des informations sur les pièces compatibles.
Questions des utilisateurs sur ENT.CXD-450-5 ENTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Condensateur électrique au format PDF gratuitement ! Retrouvez votre notice ENT.CXD-450-5 - ENTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ENT.CXD-450-5 de la marque ENTES.
MODE D'EMPLOI ENT.CXD-450-5 ENTES
CXD / CMD Serisi
Alçak Gerilim Güç Kondansatörü


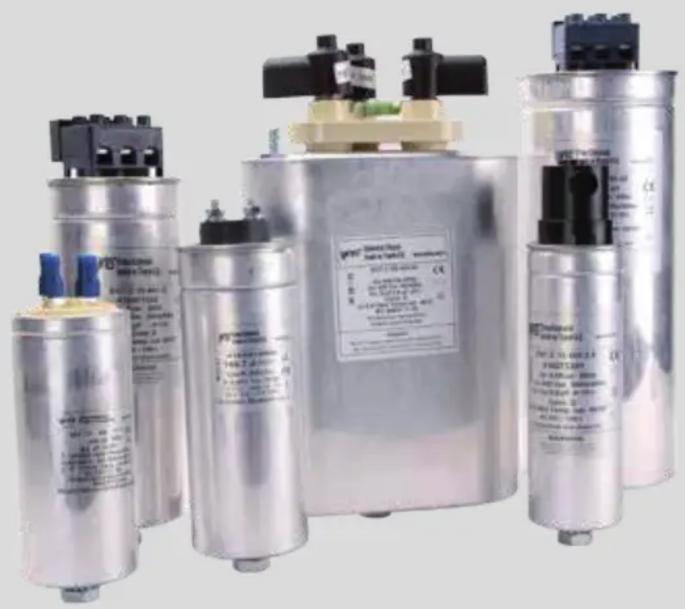

Collection of industrial cylindrical tanks with various internal components and labels, no readable text or symbols on the main body.| SERİ ADI CXD CMD | ||
| Genel Özellikler | ||
| Güç Max 50 KVAr Max 10 kVAr | ||
| Frekans 50 / 60Hz | ||
| Kapasite Toleransı | -5+10% | |
| Dielektrik kaybı | 0,2W/kVAr | |
| Voltaj Aralığı | 230 / 800V | 400/550 |
| Test Voltajı (AC) klemens kutu arası 2.15 Un x 2” | ||
| Deşarj direnci ( 690 / 1000 V) | Harici (50V 60” sonra) | Dahili |
| Maksimum ani akım | 200 In | |
| Maksimum aşırı yüklenme In | 4 x In | 3 x In |
| Maks dV/dt | 100 V / μs | |
| Bağlantı | ||
| Terminal | Vidalama Terminali | |
| Çevresel | ||
| Koruma Sınıfı | IP 20 (IP 54 opsiyonel kapak ile) | |
| Ortalama Ömrü | 130.000hrs | |
| Çalışma Sıcaklığı | -25 + 55°C | |
| Standartlar | IEC 831 – 1/2 | |
| Rakım | < 2000 | |
CXD CMD


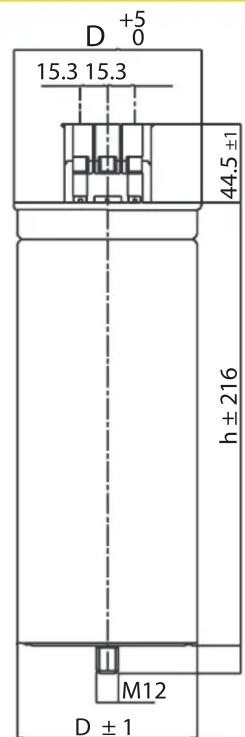

D +5 0 15.3 15.3 44.5 ±1 h ± 216 M12 D ± 1
| Vidalar 1.5 Nm | Vidalar 1.5 Nm | ||
| M 12 11 Nm M | 12 11 Nm |
