| Type de produit | Condensateur électrique basse tension |
| Marque | ENTES |
| Modèle | ENT.CXD-450-15 |
| Série | CXD |
| Puissance nominale | 15 kVAr |
| Tension nominale | 450 V AC |
| Fréquence | 50 / 60 Hz |
| Capacité tolérance | -5 % / +10 % |
| Pertes diélectriques | 0,2 W/kVAr |
| Courant de surcharge max. | 4 x In |
| Courant de crête max. | 200 x In |
| dV/dt max. | 100 V/µs |
| Température de fonctionnement | -25 °C à +55 °C |
| Durée de vie moyenne | 130 000 heures |
| Indice de protection | IP20 (IP54 en option) |
| Raccordement | Bornier à vis |
| Altitude maximale | < 2000 m |
| Normes | IEC 831-1/2 |
| Dimensions (hauteur) | Environ 216 mm |
| Entretien | Nettoyage avec un chiffon sec, vérification des connexions |
| Sécurité | Décharger avant intervention, ne pas dépasser les valeurs nominales |
| Pièces détachées | Non disponibles, condensateur scellé |
| Réparabilité | Non réparable, remplacer l'unité |
FOIRE AUX QUESTIONS - ENT.CXD-450-15 ENTES
Comment installer ce condensateur ?
Installez le condensateur dans un endroit sec et aéré, respectez l'indice de protection IP20 (IP54 en option). Fixez-le solidement et connectez les câbles aux borniers à vis en respectant le couple de serrage (1,5 Nm pour les petites vis, 11 Nm pour le M12).
Quelle est la tension d'alimentation ?
La tension nominale est de 450 V AC, mais le condensateur supporte une plage de 230 à 800 V selon le modèle. Vérifiez l'étiquette du produit.
Comment décharger le condensateur avant intervention ?
Utilisez une résistance de décharge externe (ou interne selon version) pour ramener la tension en dessous de 50 V après 60 secondes. Ne jamais court-circuiter les bornes directement.
Quelle est la durée de vie typique ?
La durée de vie moyenne est de 130 000 heures (environ 15 ans en fonctionnement continu) dans des conditions normales de température et de charge.
Peut-on utiliser ce condensateur en extérieur ?
L'indice de protection standard est IP20 (intérieur uniquement). Pour une utilisation extérieure, un capot IP54 en option est nécessaire.
Comment nettoyer le condensateur ?
Utilisez un chiffon sec ou légèrement humide. Ne jamais utiliser de solvants ou de produits abrasifs. Débranchez et déchargez avant nettoyage.
Que faire en cas de surchauffe ?
Vérifiez la température ambiante (< 55°C), le courant de charge (ne pas dépasser 4 x In) et la ventilation. Si la surchauffe persiste, remplacez le condensateur.
Est-il possible de réparer ce condensateur ?
Non, le condensateur est scellé et non réparable. En cas de défaut, il doit être remplacé par un modèle identique.
Quelles sont les conditions de stockage ?
Stockez dans un endroit sec à une température comprise entre -25 °C et +55 °C. Évitez l'humidité et les chocs. Rechargez le condensateur tous les 6 mois si stocké longtemps.
Ce condensateur est-il adapté pour une utilisation avec des variateurs de vitesse ?
Oui, mais il faut respecter le courant de crête maximal (200 x In) et le dV/dt maximal (100 V/µs). Un filtre anti-harmonique peut être nécessaire.
Questions des utilisateurs sur ENT.CXD-450-15 ENTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Condensateur électrique au format PDF gratuitement ! Retrouvez votre notice ENT.CXD-450-15 - ENTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ENT.CXD-450-15 de la marque ENTES.
MODE D'EMPLOI ENT.CXD-450-15 ENTES
CXD / CMD Serisi
Alçak Gerilim Güç Kondansatörü


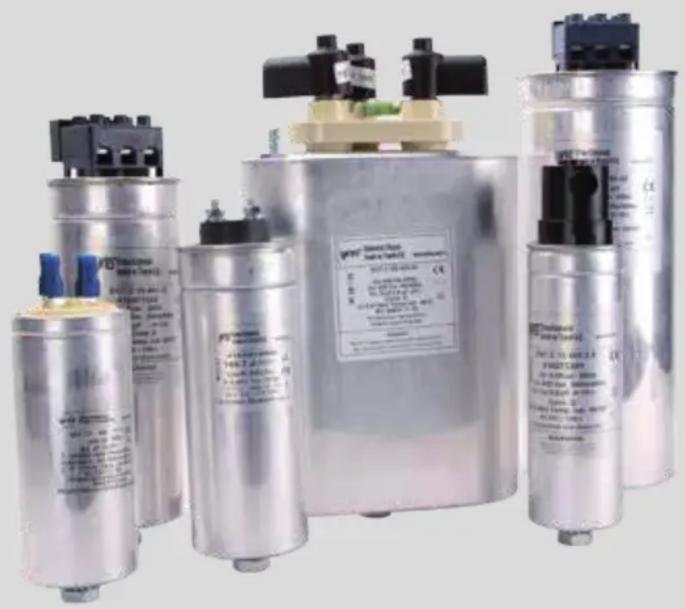

Collection of industrial cylindrical tanks with various internal components and labels, no readable text or symbols on the main body.| SERİ ADI CXD CMD | ||
| Genel Özellikler | ||
| Güç Max 50 KVAr Max 10 kVAr | ||
| Frekans 50 / 60Hz | ||
| Kapasite Toleransı | -5+10% | |
| Dielektrik kaybı | 0,2W/kVAr | |
| Voltaj Aralığı | 230 / 800V | 400/550 |
| Test Voltajı (AC) klemens kutu arası 2.15 Un x 2” | ||
| Deşarj direnci ( 690 / 1000 V) | Harici (50V 60” sonra) | Dahili |
| Maksimum ani akım | 200 In | |
| Maksimum aşırı yüklenme In | 4 x In | 3 x In |
| Maks dV/dt | 100 V / μs | |
| Bağlantı | ||
| Terminal | Vidalama Terminali | |
| Çevresel | ||
| Koruma Sınıfı | IP 20 (IP 54 opsiyonel kapak ile) | |
| Ortalama Ömrü | 130.000hrs | |
| Çalışma Sıcaklığı | -25 + 55°C | |
| Standartlar | IEC 831 – 1/2 | |
| Rakım | < 2000 | |
CXD CMD


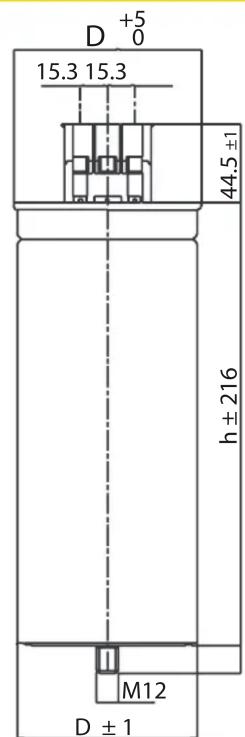

D +5 0 15.3 15.3 44.5 ±1 h ± 216 M12 D ± 1
| Vidalar 1.5 Nm | Vidalar 1.5 Nm | ||
| M 12 11 Nm M | 12 11 Nm |
