| Type de produit | Condensateur électrique basse tension |
| Marque | ENTES |
| Modèle | ENT.CXD-400-10 |
| Tension nominale | 400 V AC (série CXD: 230-800 V) |
| Puissance réactive | 10 kVAr (série CXD jusqu'à 50 kVAr) |
| Fréquence | 50 / 60 Hz |
| Capacité du condensateur | Environ 62 µF (calculée pour 400V, 10 kVAr) |
| Tolérance de capacité | -5% / +10% |
| Pertes diélectriques | ≤ 0,2 W/kVAr |
| Tension d'essai (bornes/boîtier) | 2,15 x Un (AC) pendant 2 secondes |
| Courant de surcharge maximal | 4 x In (série CXD) |
| Courant de pointe maximal | 200 x In |
| Vitesse de variation de tension (dV/dt) | 100 V/µs |
| Résistance de décharge | Externe (50 V après 60 secondes) |
| Classe de protection | IP20 (IP54 en option avec couvercle) |
| Température de fonctionnement | -25 °C à +55 °C |
| Durée de vie moyenne | 130 000 heures |
| Altitude maximale d'utilisation | 2000 m |
| Dispositif de protection | Protection contre les surpressions internes (actif) |
| Dimensions (diamètre x hauteur) | 44,5 mm x 216 mm (approximatif selon schéma) |
| Poids | 0,8 kg (estimation) |
| Normes | CEI 831-1/2 |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants. Maintenir au sec. |
| Sécurité | Décharger le condensateur avant toute intervention. Ne pas dépasser les limites de tension et de courant. |
| Pièces détachées et réparabilité | Non réparable par l'utilisateur. Aucune pièce détachée disponible. Remplacer l'ensemble. |
| Informations générales | Condensateur de puissance basse tension pour correction du facteur de puissance. |
FOIRE AUX QUESTIONS - ENT.CXD-400-10 ENTES
Quelle est la fonction principale de ce condensateur ?
Ce condensateur est utilisé pour la correction du facteur de puissance dans les installations électriques basse tension.
Comment installer le condensateur ENT.CXD-400-10 ?
L'installation doit être réalisée par un électricien qualifié. Fixez le condensateur solidement, connectez-le aux bornes de puissance en respectant la tension et la fréquence. Assurez-vous que le condensateur est déchargé avant toute connexion.
Quelle est la tension maximale supportée ?
La tension nominale est de 400 V AC. La série CXD accepte une plage de 230 à 800 V, mais ce modèle est spécifiquement conçu pour 400 V.
Quelle est la durée de vie de ce condensateur ?
La durée de vie moyenne est de 130 000 heures dans des conditions normales de fonctionnement (température ambiante ≤ 55°C).
Comment vérifier si le condensateur est défectueux ?
Utilisez un multimètre pour mesurer la capacité. Comparez avec la valeur nominale (environ 62 µF). Une déviation supérieure à la tolérance (-5%/+10%) indique un défaut. Vérifiez également l'absence de gonflement ou de fuite.
Quelle est la classe de protection IP de ce condensateur ?
La classe de protection standard est IP20, ce qui signifie qu'il est protégé contre la pénétration de corps solides de plus de 12,5 mm mais pas contre l'eau. Un couvercle optionnel permet d'atteindre IP54.
Peut-on réparer ce condensateur en cas de panne ?
Non, ce condensateur n'est pas réparable. En cas de défaut, il doit être remplacé par un modèle identique ou équivalent.
Quelles sont les conditions de température de fonctionnement ?
Le condensateur fonctionne correctement entre -25°C et +55°C. Au-delà, ses performances et sa durée de vie peuvent être réduites.
Comment décharger le condensateur en toute sécurité ?
Utilisez une résistance de décharge appropriée ou attendez que la résistance interne (externe) réduise la tension à 50 V en 60 secondes. Vérifiez avec un voltmètre avant de toucher les bornes.
Ce condensateur est-il adapté à une utilisation en haute altitude ?
Oui, il est conçu pour une altitude inférieure à 2000 mètres. Au-dessus, la capacité de refroidissement est réduite, ce qui peut nécessiter un déclassement.
Questions des utilisateurs sur ENT.CXD-400-10 ENTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Condensateur électrique au format PDF gratuitement ! Retrouvez votre notice ENT.CXD-400-10 - ENTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ENT.CXD-400-10 de la marque ENTES.
MODE D'EMPLOI ENT.CXD-400-10 ENTES
CXD / CMD Serisi
Alçak Gerilim Güç Kondansatörü


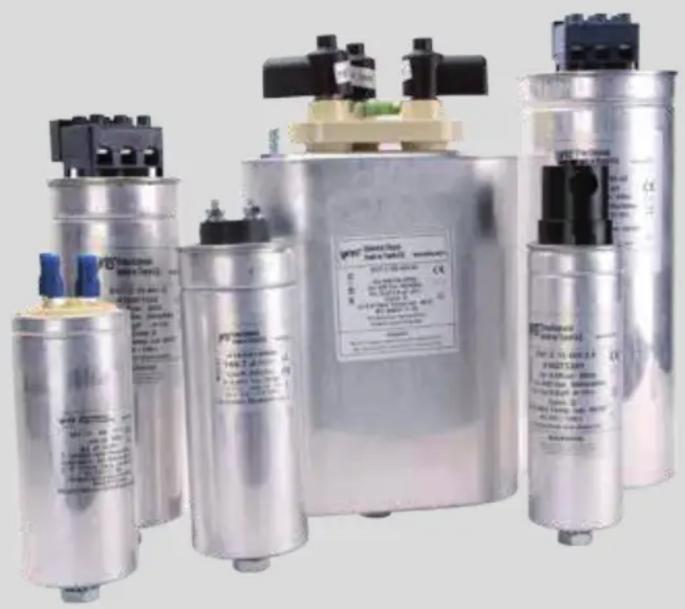

Collection of industrial cylindrical and cylindrical electronic components with no visible text or symbols on the main body.| SERİ ADI CXD CMD | ||
| Genel Özellikler | ||
| Güç Max 50 KVAr Max 10 kVAr | ||
| Frekans 50 / 60Hz | ||
| Kapasite Toleransı | -5+10% | |
| Dielektrik kaybı | 0,2W/kVAr | |
| Voltaj Aralığı | 230 / 800V | 400/550 |
| Test Voltajı (AC) klemens kutu arası 2.15 Un x 2” | ||
| Deşarj direnci ( 690 / 1000 V) | Harici (50V 60” sonra) | Dahili |
| Maksimum ani akım | 200 In | |
| Maksimum aşırı yüklenme In | 4 x In | 3 x In |
| Maks dV/dt | 100 V / μs | |
| Bağlantı | ||
| Terminal | Vidalama Terminali | |
| Çevresel | ||
| Koruma Sınıfı | IP 20 (IP 54 opsiyonel kapak ile) | |
| Ortalama Ömrü | 130.000hrs | |
| Çalışma Sıcaklığı | -25 + 55°C | |
| Standartlar | IEC 831 – 1/2 | |
| Rakım | < 2000 | |
CXD CMD


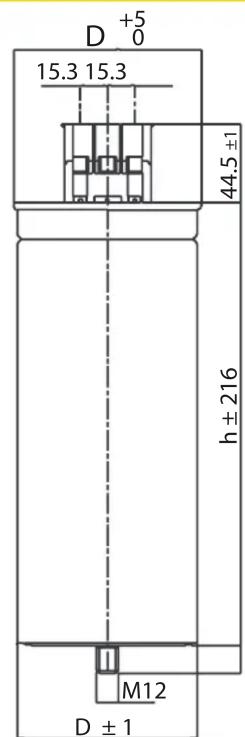

D +5 0 15.3 15.3 44.5 ±1 h ± 216 M12 D ± 1
| Vidalar 1.5 Nm | Vidalar 1.5 Nm | ||
| M 12 11 Nm M | 12 11 Nm |
