| Type de produit | Condensateur électrique basse tension |
| Marque | ENTES |
| Modèle | ENT.CXD-450-12 5 |
| Puissance réactive | 12,5 kVAr |
| Tension nominale | 450 V |
| Fréquence | 50 / 60 Hz |
| Tolérance de capacité | -5 % / +10 % |
| Pertes diélectriques | 0,2 W/kVAr |
| Tension de test (AC) | 2,15 x Un pendant 2 s |
| Résistance de décharge | Externe (standard) / Interne (option) |
| Courant de surcharge maximal | 4 x In (série CXD) |
| Protection | IP20 (IP54 en option avec capot) |
| Durée de vie moyenne | 130 000 heures |
| Température de fonctionnement | -25 °C à +55 °C |
| Normes | IEC 831-1/2 |
| Altitude maximale | Moins de 2000 m |
| Raccordement | Bornier à vis |
| Couple de serrage des vis | 1,5 Nm (vis de bornier) / 11 Nm (écrou M12) |
| Dimensions (hauteur) | 216 mm |
| Dimensions (diamètre) | 76 mm (estimation) |
| Poids | Environ 1,5 kg |
| Entretien | Aucun entretien régulier nécessaire |
| Sécurité | Décharger le condensateur avant toute intervention |
FOIRE AUX QUESTIONS - ENT.CXD-450-12 5 ENTES
Quelle est la fonction principale du condensateur ENT.CXD-450-12 5 ?
Ce condensateur est utilisé pour la compensation d'énergie réactive dans les installations basse tension, améliorant ainsi le facteur de puissance.
Comment installer ce condensateur ?
Fixez le condensateur sur une surface plane et stable. Raccordez les bornes selon le schéma de votre installation. Respectez le couple de serrage recommandé : 1,5 Nm pour les vis de bornier et 11 Nm pour l'écrou M12.
Quelle est la durée de vie attendue ?
La durée de vie moyenne est de 130 000 heures dans des conditions normales de fonctionnement (température ≤55°C et tension nominale).
Puis-je utiliser ce condensateur en parallèle avec d'autres ?
Oui, vous pouvez connecter plusieurs condensateurs en parallèle pour augmenter la puissance réactive totale. Assurez-vous que la tension nominale et la fréquence correspondent.
Comment décharger le condensateur avant entretien ?
Utilisez une résistance de décharge externe (fournie séparément) ou attendez que le dispositif de décharge interne ramène la tension à 50V en 60 secondes. Vérifiez l'absence de tension avant toute intervention.
Quelles sont les conditions de fonctionnement limites ?
Température ambiante de -25°C à +55°C, altitude inférieure à 2000 m, tension maximale 450 V et courant de surcharge maximal de 4 x In.
Le condensateur est-il protégé contre les surpressions ?
Oui, il est équipé d'un dispositif de protection contre les surpressions qui se déforme en cas de défaillance interne pour éviter une explosion.
Quels sont les risques en cas de surtension ?
Une surtension prolongée peut réduire la durée de vie du condensateur et provoquer une défaillance diélectrique. Respectez la tension nominale de 450 V.
Puis-je remplacer moi-même le condensateur ?
Oui, le remplacement est simple : débranchez l'ancien, déchargez-le, puis installez le nouveau en respectant les consignes de sécurité. Utilisez un modèle de puissance et tension identiques.
Où puis-je trouver la notice complète ?
La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF.
Questions des utilisateurs sur ENT.CXD-450-12 5 ENTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Condensateur électrique au format PDF gratuitement ! Retrouvez votre notice ENT.CXD-450-12 5 - ENTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ENT.CXD-450-12 5 de la marque ENTES.
MODE D'EMPLOI ENT.CXD-450-12 5 ENTES

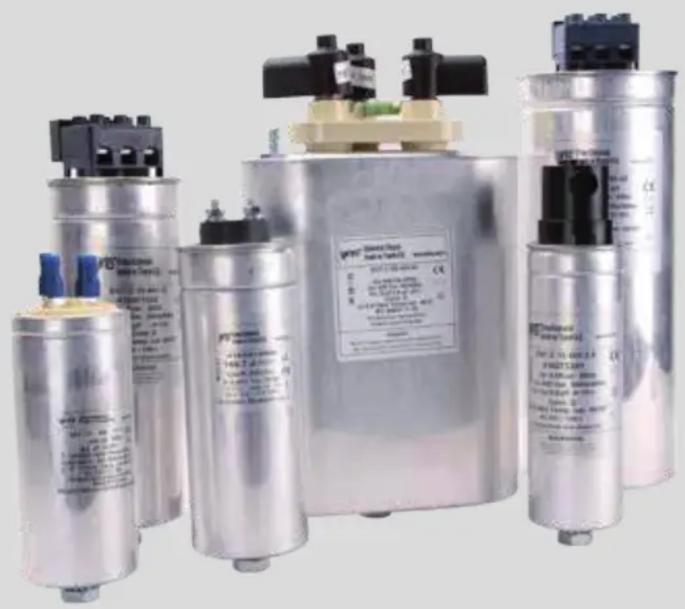

CXD / CMD Serisi
Alçak Gerilim Güç Kondansatörü
| Genel Özellikler | ||
| Güç Max 50 KVAr Max 10 kVAr | ||
| Frekans 50 / 60Hz | ||
| Kapasite Toleransı | -5+10% | |
| Dielektrik kaybı | 0,2W/kVAr | |
| Voltaj Aralığı | 230 / 800V | 400/550 |
| Test Voltajı (AC) klemens kutu arası 2.15 Un x 2” | ||
| Deşarj direnci ( 690 / 1000 V) | Harici (50V 60” sonra) | Dahili |
| Maksimum ani akım | 200 In | |
| Maksimum aşırı yüklenme In | 4 x In | 3 x In |
| Maks dV/dt | 100 V / μs | |
| Bağlantı | ||
| Terminal | Vidalama Terminali | |
| Çevresel | ||
| Koruma Sınıfı | IP 20 (IP 54 opsiyonel kapak ile) | |
| Ortalama Ömrü | 130.000hrs | |
| Çalışma Sıcaklığı | -25 + 55°C | |
| Standartlar | IEC 831 – 1/2 | |
| Rakım | < 2000 | |
CXD CMD


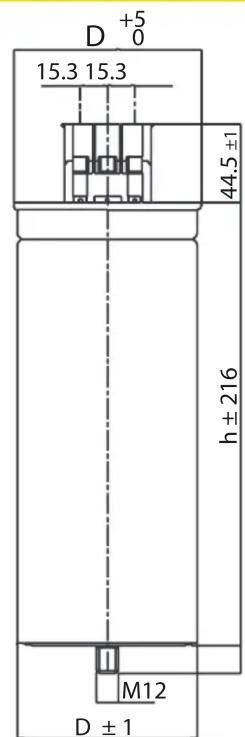

D +5 0 15.3 15.3 44.5 ±1 h ± 216 M12 D ± 1
| Vidalar 1.5 Nm | Vidalar 1.5 Nm | ||
| M 12 11 Nm M | 12 11 Nm |
