| Type de produit | Condensateur électrique basse tension |
| Marque | ENTES |
| Modèle | ENT.CXD-400-30 |
| Série | CXD |
| Puissance nominale | 30 kVAr |
| Tension nominale | 400 V AC |
| Fréquence | 50 / 60 Hz |
| Plage de tension | 230 / 800 V |
| Capacitance tolérance | -5 / +10 % |
| Pertes diélectriques | 0,2 W/kVAr |
| Courant d'appel max. | 200 x In |
| Surcharge maximale | 4 x In |
| dV/dt max. | 100 V/μs |
| Classe de protection | IP20 (IP54 en option) |
| Durée de vie moyenne | 130 000 heures |
| Température de fonctionnement | -25 / +55 °C |
| Altitude maximale | < 2000 m |
| Normes | IEC 831-1/2 |
| Raccordement | Bornier à vis |
| Couple de serrage (bornes) | 1,5 Nm |
| Couple de serrage (M12) | 11 Nm |
| Dimensions (diamètre x hauteur) | Environ 75 x 220 mm (estimation) |
| Poids | Environ 1,5 kg (estimation) |
| Entretien | Vérifier périodiquement les connexions et nettoyer la surface |
| Sécurité | Résistance de décharge interne, dispositif de suppression de surpression |
| Pièces détachées / Réparabilité | Non réparable, remplacer l'ensemble |
FOIRE AUX QUESTIONS - ENT.CXD-400-30 ENTES
Quel est le rôle du condensateur ENT.CXD-400-30 ?
Ce condensateur est utilisé pour la compensation d'énergie réactive dans les installations électriques basse tension, améliorant ainsi le facteur de puissance.
Comment installer le condensateur ?
Installez-le sur une surface plane et stable, à l'abri des vibrations. Connectez les bornes selon le schéma électrique en respectant la polarité. Utilisez un câble de section adaptée et serrez les vis au couple indiqué (1,5 Nm pour les bornes, 11 Nm pour le M12).
Quelle est la tension d'alimentation requise ?
Le condensateur est conçu pour une tension nominale de 400 V AC, mais peut fonctionner dans une plage de 230 à 800 V selon le modèle.
Comment vérifier le bon fonctionnement du condensateur ?
Utilisez un multimètre pour mesurer la capacité entre les bornes. La valeur doit être dans la tolérance de -5%/+10% par rapport à la valeur nominale.
Quelle est la durée de vie du condensateur ?
La durée de vie moyenne est de 130 000 heures, soit environ 15 ans en fonctionnement continu.
Le condensateur chauffe-t-il normalement ?
Oui, un léger échauffement est normal. La température maximale de fonctionnement est de 55 °C. Au-delà, vérifiez la ventilation et les connexions.
Comment nettoyer le condensateur ?
Débranchez l'appareil et nettoyez la surface avec un chiffon sec ou légèrement humide. N'utilisez pas de solvants ou de produits abrasifs.
Que faire en cas de fuite ou de gonflement ?
Cessez immédiatement l'utilisation. Le condensateur est équipé d'un dispositif de suppression de surpression. Remplacez-le sans délai par un modèle identique.
Puis-je réparer le condensateur moi-même ?
Non, le condensateur est un composant scellé et non réparable. En cas de défaillance, remplacez-le par un neuf.
Quelles sont les précautions de sécurité ?
Avant toute intervention, coupez l'alimentation et déchargez le condensateur via la résistance de décharge interne. Attendez au moins 60 secondes après la coupure. Portez des équipements de protection individuelle.
Questions des utilisateurs sur ENT.CXD-400-30 ENTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Condensateur électrique au format PDF gratuitement ! Retrouvez votre notice ENT.CXD-400-30 - ENTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ENT.CXD-400-30 de la marque ENTES.
MODE D'EMPLOI ENT.CXD-400-30 ENTES

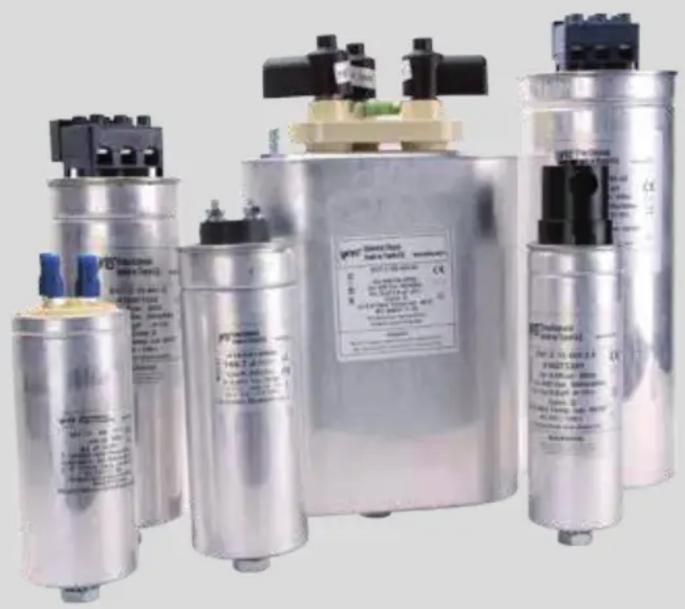

CXD / CMD Serisi
Alçak Gerilim Güç Kondansatörü
| Genel Özellikler | ||
| Güç Max 50 KVAr Max 10 kVAr | ||
| Frekans 50 / 60Hz | ||
| Kapasite Toleransı | -5+10% | |
| Dielektrik kaybı | 0,2W/kVAr | |
| Voltaj Aralığı | 230 / 800V | 400/550 |
| Test Voltajı (AC) klemens kutu arası 2.15 Un x 2” | ||
| Deşarj direnci ( 690 / 1000 V) | Harici (50V 60” sonra) | Dahili |
| Maksimum ani akım | 200 In | |
| Maksimum aşırı yüklenme In | 4 x In | 3 x In |
| Maks dV/dt | 100 V / μs | |
| Bağlantı | ||
| Terminal | Vidalama Terminali | |
| Çevresel | ||
| Koruma Sınıfı | IP 20 (IP 54 opsiyonel kapak ile) | |
| Ortalama Ömrü | 130.000hrs | |
| Çalışma Sıcaklığı | -25 + 55°C | |
| Standartlar | IEC 831 – 1/2 | |
| Rakım | < 2000 | |

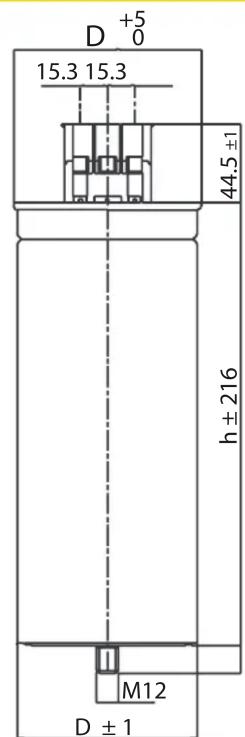

CXD CMD
| Vidalar 1.5 Nm | Vidalar 1.5 Nm | ||
| M 12 11 Nm M | 12 11 Nm |
