GR7 - Formateur de vélo d'intérieur Horizon - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Formateur de vélo d'intérieur Horizon GR7
Type de résistance	Résistance magnétique
Niveaux de résistance	8 niveaux réglables
Poids maximum utilisateur	135 kg
Dimensions	Longueur : 130 cm, Largeur : 60 cm, Hauteur : 120 cm
Pédales	Pédales avec sangles ajustables
Écran	Écran LCD affichant la vitesse, la distance, le temps et les calories brûlées
Connectivité	Compatible avec des applications de fitness via Bluetooth
Utilisation	Conçu pour un entraînement à domicile, idéal pour le cardio et le renforcement musculaire
Maintenance	Vérifier régulièrement les vis et les boulons, nettoyer après chaque utilisation
Sécurité	Utiliser sur une surface plane, ne pas dépasser le poids maximum, suivre les instructions d'utilisation
Informations Générales	Garantie de 2 ans, service client disponible pour assistance technique

FOIRE AUX QUESTIONS - GR7 Horizon

Comment régler la résistance du Horizon GR7 ?

Pour régler la résistance, utilisez le bouton de réglage situé sur le guidon. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la résistance et dans le sens inverse pour la diminuer.

Mon écran ne s'allume pas, que faire ?

Vérifiez que le vélo est correctement branché à une source d'alimentation. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, essayez de réinitialiser l'appareil en débranchant et rebranchant l'alimentation.

Comment connecter mon Horizon GR7 à une application de fitness ?

Assurez-vous que votre vélo est en mode Bluetooth. Ouvrez l'application de fitness sur votre appareil mobile et recherchez les appareils disponibles. Sélectionnez Horizon GR7 pour établir la connexion.

Le vélo fait du bruit pendant l'utilisation, que dois-je faire ?

Vérifiez que toutes les vis et boulons sont bien serrés. Si le bruit persiste, inspectez la chaîne et les roulements pour détecter tout signe d'usure ou de dommage. Lubrifiez les pièces nécessaires si besoin.

Comment ajuster la hauteur de la selle ?

Pour ajuster la hauteur de la selle, déverrouillez le levier de réglage situé sous la selle. Ajustez la hauteur souhaitée et verrouillez à nouveau le levier en veillant à ce que la selle soit bien fixée.

Quel est le poids maximum utilisateur pour le Horizon GR7 ?

Le poids maximum utilisateur pour le Horizon GR7 est de 136 kg.

Y a-t-il une garantie pour le Horizon GR7 ?

Oui, le Horizon GR7 est couvert par une garantie de 2 ans sur les pièces et le cadre, sous réserve d'une utilisation normale.

Comment nettoyer mon Horizon GR7 ?

Pour nettoyer le vélo, utilisez un chiffon doux et humide pour essuyer le cadre et les surfaces. Évitez les produits de nettoyage abrasifs. Assurez-vous également de nettoyer la selle et les poignées pour maintenir l'hygiène.

Où puis-je trouver des pièces de rechange pour le Horizon GR7 ?

Les pièces de rechange peuvent être achetées sur le site officiel de Horizon ou auprès de revendeurs agréés. Veuillez consulter la section 'Pièces et accessoires' sur notre site pour plus d'informations.

Que faire si j'ai oublié mon mot de passe pour l'application ?

Utilisez la fonction 'Mot de passe oublié' sur l'écran de connexion de l'application pour recevoir un lien de réinitialisation par e-mail.

MODE D'EMPLOI GR7 Horizon

• Les enfants doivent toujours être tenus à distance de votre vélo.
• Lorsque vous utilisez voire vélo, les jeunes enfants et les animaux doivent se trouver à une distance minimale de 3 mètres (10 pi).
  • Utilisez votre vélo uniquement dans le cadre de l'utilisation prévue par ce guide d'utilisation.
• N'approchez pas vos mains des pièces mobiles. Ne tournez jamais les manivelles de pédaier à la main.
• Ne retirez pas vos pieds des pédales lorsqu'elles sont en mouvement.
• Après l'entraînement, abaissez le bouton de tension ou tournez-le dans le sens des aiguilles d'une montre pour ralentir la roue
  d'inertie et réduire ainsi le risque de vous blesser.
• Ne descendez pas du vélo avant que les deux pédales et la roue d'inertie ne soient complètement immobies,
• N'essayez pas d'utiliser le vélo à grande vitesse ou en danseuse avant de vous sentir parfaitement à l'aise à de plus faibles vitesses.
• Avant de vous mettre en danseuse, tournez le bouton de tension dans le sens des aiguilles d'une montre pour accroître la résistance
  de la roue d'inertie.
  • N'insérez ni ne faites tomber d'objet dans quelconque orifice de ce vélo.
• Nullisez pas ce vélo sans porter des vélements de sport adaptés.

- Faites tourner le bouton de tension dans le sens des aiguilles d'une montre pour verrouiller la roue d'inertie lorsqu'elle n'est pas utilisée.

Pour veiller à ce que le niveau de sécurité de ce vélo soit toujours maintenu, examinez régulièrement ses éléments pour déceler d'éventures signes d'usure. Les éléments qui présentent des signes d'usure trop importants ou qui ne peuvent pas être réparés devront être remplacés immédiatement. Le vélo ne devra pas être utilise avant la fin de ces réparations.

FRANÇAIS

ATTENTION!

En cas d'apparition de douleurs thoraciques, de nausées, de vertiges ou de difficultés respiratoires, arrêtez immédiatement la séance et consullez votre médecin avant de reprendre les exercices.

Ce produit est destiné uniquement à une utilisation domestique en intérieur et n'est pas recommandé pour être utilisé dans un environnement commercial.

En raison du poids du vélo d'appartement, nous recommandons d'être au moins deux pour le déplacer. Pendant qu'une personne scoulève l'arrière du vélo d'appartement, la deuxième liennt fermement le guidon et bascule le vélo d'appartement vers l'avant jusqu'à ce qu'il roule à l'aide des roulettes. Déplacer le vélo d'appartement avec précaution jusqu'à l'emplacement voulu, puis baissez-le délicatement.

Si le vélo d'appartement est instable une fois installé, tournez les pieds de mise à niveau sous le stabilisateur avant ou arrière jusqu'à ce que le mouvement de bascule disparaisse.

Tenez fermement les poignées, panchez le vélo légèrement vers vous, puis faites-le rouler à l'aide des roulettes de transport.

EMPLACEMENT DU VÉLO D'APPARTEMENT

Installez votre vélo d'appartement sur une surface plane. Une distance de 60 cm doit être respectés autour du vélo d'appartement. Ne placez pas le vélo de façon à bloquer la circulation d'air ou les grilles d'aération. Le vélo d'appartement ne doit pas être placé dans un garage, une véranda, près d'une spuncie d'eau ni à l'extérieur.

AVERTISSEMENT

Afin d'écarter tout risque de blessure, faites très attention lorsque vous déplacez le vélo d'appartement. N'essayez pas de le déplacer sur des surfaces irrégulières et assurez-vous de garder une distance de sécurité de 50 cm (minimum) entre le vélo et l'équipement le plus proche.

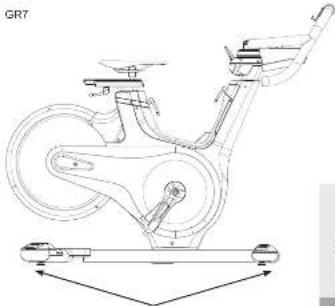

Pieds de réglage de niveau

(四) 2014年

101100

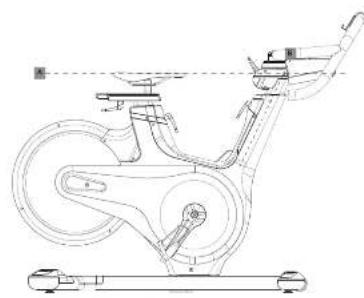

COMMENT RÉGLER LE VÉLO D'APPARTEMENT

Le vélo d'appartement peut être réglé pour un confort optimal et un entraînement efficace. Les instructions ci-dessous décrivent une méthode de réglage du vélo d'appartement afin d'optimiser le confort de l'utilisateur et le positionnement du corps idéal : vous pouvez choisir de régler le vélo d'appartement différemment.

Une hauteur de selle correcte garantil un entraînement d'une efficacité et d'un confort optimal, tout en réduisant le risque de blessure. Ajustez la hauteur de la selle afin de vous assurer qu'elle soit dans une position appropriée, une position qui vous permet de garder les genoux légèrement fléchis lorsque votre jambe est étendue.

RÉGLAGE DU GUIDON

La position appropriée du guidon se base principalement sur le confort. Pour les cyclistes débutants, le guidon est généralement positionné légèrement plus haut que la selle. Les cyclistes avancés peuvent essayer différentes hauteurs pour obtenir la position la plus appropriée.

POUR RÉGLER LA HAUTEUR DE LA SELLE :

Faites tourner le levier de réglage vers la gauche et ajustez la selle dans une position de pédalage confortable. Faites tourner le levier vers la droite pour verrouiller la position de la selle.

POUR RÉGLER LA POSITION HORIZONTALE DE LA SELLE :

Faites tourner le levier de réglage vers la gauche pour faire glisser la selle en avant ou en arrère comme vous le souhaltez. Faites tourner le levier vers la droite pour verrouiller la position de la selle. Vérifiez que le support de selle fonctionne correctement.

FRANÇAIS

H215GR/CF/SOMn1_0_Aincl 100-10382718 11:30 AM

FRANCIS

103102

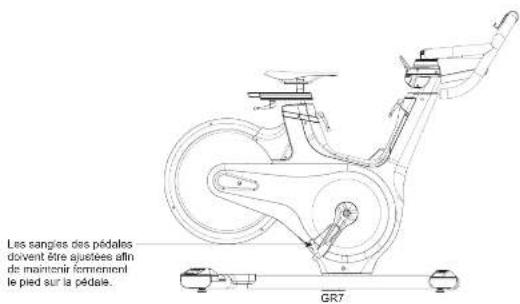

Les sanges des pédales dovent être ajustées afin de maintenir formement le pied sur la pédale. GR7

POUR RÉGLER LA HAUTEUR DU GUIDON :

Faites tourner le levier de réglage vers la gauche pour régler la hauteur du guidon. Levez ou abaissez le guidon à la hauteur désirée. Faites tourner le levier vers la droite pour verrouiller la position du guidon.

POUR RÉGLER LES SANGLES DES PÉDALES :

Plaoez vos chevilles sur la pédale et dans les cale-pieds et assurez-vous que vos chevilles sont centrées au-dessus de l'axe du pédalier (au centre de la pédale). Faites tourner un pied afin qu'il soit à portée de main et tirez sur la sangle du cale-pied. Répétez l'opération pour l'autre pédale. Gardez les genoux alignées avec vos pieds pendant que vous pédalez. Pour retirer le pied du cale-pied, desserrez la sangle et sortez votre pied.

Votre niveau de difficulté préféré (résistance) peut être réglé par petits incréments à l'aide du levier de contrôle de la résistance. Pour augmenter la résistance, appuyez sur le levier de contrôle de la résistance. Pour diminuer la résistance, tirez le levier.

IMPORTANT :

• Pour arrêter la roue d'inertie lorsque vous pédalez, appuyez à fond sur le levier de contrôle de la résistance.

- La roue d'incertie doit totalement s'arrêter rapidement - Assurez-vous que vos chaussures sont fixées dans le cale-pied.

- Appliquez une résistance totale lorsque le viso n'est pas utilisé pour éviter les blessures dues au déplacement des composants du pignon d'entraînement.

AVERTISSEMENT

Le veio d'apparlement ne possède sans de roue d'initie libre ; les pédales continuéroni de bouger selon le mouvement de la roue d'initie jusqu'à l'arrêt de cette dernière. La reduction de la vitesse de manrière contrôlée est nécessaire. Pour arrêté immédiatement la roue d'initie, apouyez à fond sur la lever de contrôle en la resistance. Pédalez toujours de manrière contrôée et ajustez votre cadance en fonction de vos propres capacites. Apouyer à fond sur la lever de contrôle de la résistance - annél d'urgence.

AVERTISSEMENT

Le véo d'appartement intégra une roue d'inertie fixe qui donna de l'aison et qui continue de faire tourner les pédalles, même après que tullisataire s oase de pédaler ou si ses plada ont quitté les pédales. N'ESSAYEZ PAS DE RETIRER VOS PIEDS DES PÉDALES OU DE DESCENDRE OF L'APPAREIL AVANT QUE LES DRUX PÉDALES ET LA ROUE D'INERTIE NE SOIENT COMPLÈTEMENT IMMOBILES. Le non-respect de ces instructions peut entraîner une perle de contrôle et un risque de bressures graves.

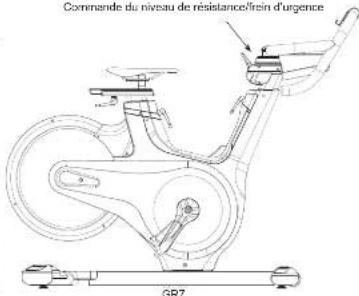

Commande du niveau de résistance/frein d'urgence

Commande du niveau de resistance/strain d'urgence GR7

H2*8_GR7-0FwCNr1_0_Ainsol 106-107 62778 11:50 A/S

MONTAGE

AVERTISSEMENT

Au cours du montage, plusieurs étapes nécessiteront une attention toute particulière. Il est très important de suivre correctement les instructions de montage et de vous assurer que toutes les pièces sont fermement fixées. En cas de non-respect des instructions de montage, le vélo d'apparment pourra comporter des pièces mal fixées, ne paraîtra pas stable et pourra également être à l'origine de bruits dérangeants. Pour éviter d'endommager le vélo d'apparlement, relisez les instructions de montage et prenez les mesures correctives qui s'imposent.

Avant de commencer, cherchez le numéro de série qui se trouve à l'avant du cadre de votre velo et notez-le dans la case ci-dessous.

INSCRIVEZ LE NUMÉRO DE SÉRIE DANS LA CASE CI-DESSOUS

NUMÉRO DE SÉRIE : NOM DU MODELE . HORIZON VÉLO D'APPARTEMENT

» Reportez-vous au NUMÉRO DE SÉRIE et au NOM DU MODÈLE lorsque vous appelez l'assistance. » N'oubliez pas d'inscrire le NUMÉRO DE SÉRIE et le NOM DU MODÈLE sur votre carte de garantie.

FRANÇAIS

106

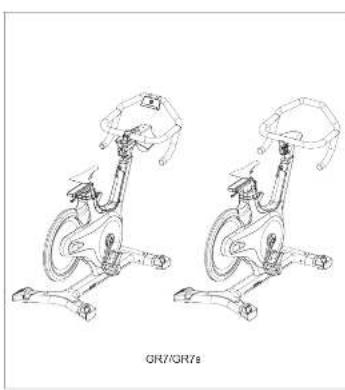

INFORMATIONS DU MODÈLE

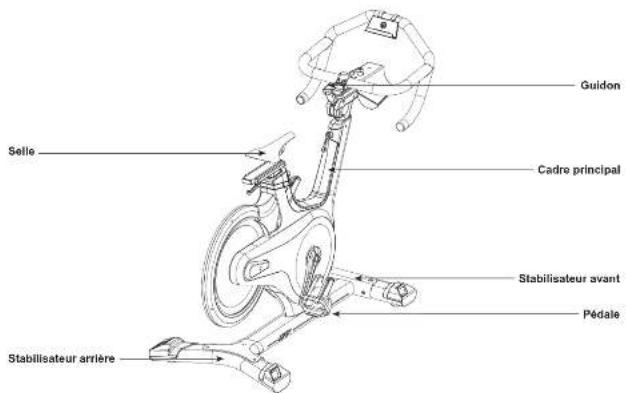

Selle Guidon Cadre principal Stabilisateur avant Pédale Stabilisateur arrière

FRANÇAIS

H215GR/CR/SOM1_0_Ained 106-109 82718 11:30 AM

LES PARTIES PRINCIPALES COMPRENNENT :

□ Cadre principal
□ Stabilisateur avant et amière
□ Guidon
□ Selle
□ Pedales

AVANT LE MONTAGE

DÉBALLAGE

En raison du poids du vélo d'apartement, nous recommandons d'être au moins deux pour le montage. Installez le vélo d'apartement dans un endroit dégagé et sortez toutes les pièces de l'emballage : ne jetez pas les produits d'emballage avant d'avoir terminé le montage.
REMARQUE : À chaque élape du montage, assurez-vous que TOUS les écrous et les boulons sont bien mis en place et qu'ils sont partiellement serrés avant de serrer à fond UN SEUL boulon.
REMARQUE : Vous pouvez appliquer une légère couche de graisse pour une installation plus facile de l'appareil. Tout type de graisse, telle que de la graisse au lithium, est conseillé.

BESOIN D'AIDE ?

Pour toute question ou si une pièce
est manquante, contactez votre
revendeur local. Les coordonnées
de l'assistance technique se
trouvent au dos de ce guide ou sur
la carte de garantie

FRANCIS

109108

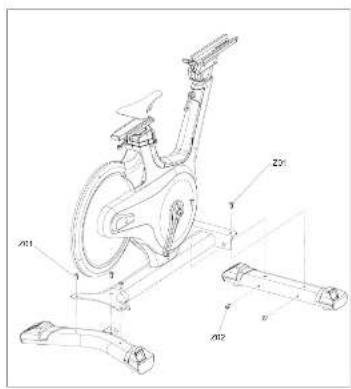

ÉTAPE DE MONTAGE 1

A Fixoz le STABILISATEUR AVANT sur le CADRE PRINCIPAL à l'aide des BOULONS (2 x Z01 et 2 x Z02) et serez à l'aide d'une CLÉ ALLEN. B Fixoz le STABILISATEUR ARRIÈRE sur le CADRE PRINCIPAL à l'aide des BOULONS (3 x Z01) et serez à l'aide d'une CLÉ ALLEN.

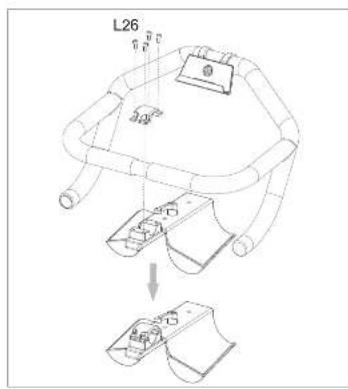

ÉTAPE DE MONTAGE 2-1 (pour GR7)

L26 3.5°

A Retirez les 4 x BOULONS (L26) du PORTE-BOUTEILLE. B Fixez le GUIDON sur le PORTE-BOUTEILLE à l'aide de la PLAQUE DE SERRAGE (G03) et des 4 x BOULONS (L26) et serez à l'aide d'une CLÉ ALLEN.

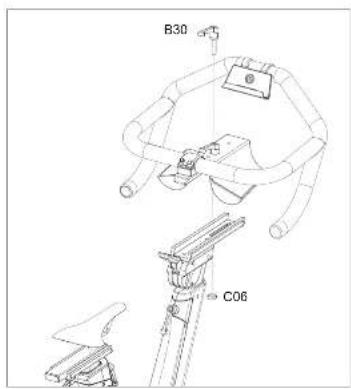

ÉTAPE DE MONTAGE 2-2 (pour GR7)

B30 C06

A Retirez le BOUTON (B30) et le SOCLE DE FIXATION (C06). B Fixez le GUIDON sur le MONTANT DE LA CONSOLE à l'aide du BOUTON (B30) et du SOCLE DE FIXATION (C06).

FRANÇAUS
H215GR/CR76CN r1_0_Ainsl 112-11382716 11:30 A/S

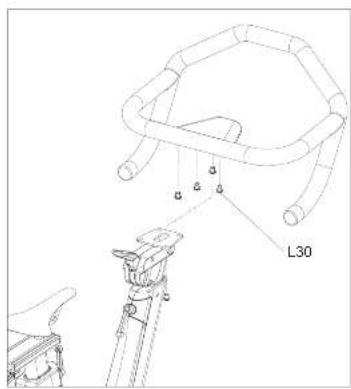

ÉTAPE DE MONTAGE 2 (pour GR7s)

L30

A Retirez les 4 x BOULONS (L30) de la partie inférieure du GUIDON. B Fixez le GUIDON sur le MONTANT DE CONSOLE à l'aide des 4 x BOULONS (L30) et serrez à l'aide d'une CLÉ ALLEN.

L30

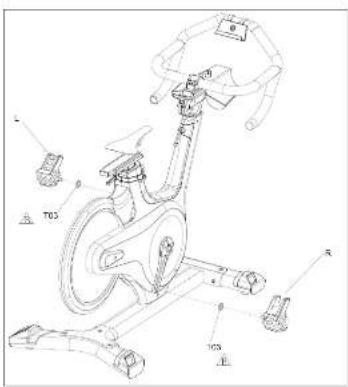

ÉTAPE DE MONTAGE 3 (GR7)

A Retirez la PÉDALE (R) du PÉDALIER du côté droit, entre le PÉDALIER et la PÉDALE (R). la RONDELLE (T03) est nécessaire. Puis serrez la PÉDALE (R) à l'aide de la CLÉ.

B Répélez la procédure de montage du côté gauche.

T03

ÉTAPE DE MONTAGE 4

Poids du produit : 51 kg (112 lb.)

Poids max. de l'utilisateur : 136 kg (300 lb.)

GR78

Dimensions : 130.5 x 56.2 x 105.8 cm (51" x 22" x 38")

Pois du produit : 49 kg (108 lb.)

Poids max. de l'utilisateur : 136 kg (300 lb.)

H215GR/CR/SOM1_0_Ained 114-11582678 11:30 AM

DÉPANNAGE ET MAINTENANCE

BIBAOHAN

116

H2:5_GR7-GR9CNr1_0_AIncl 118-117 62718 11:30:45

LES SONS QUE FAIT MON vélo d'appartement SONT-ILS NORMAUX ?

Nos véios d'appartement figurent parmi les plus silencieux du marché, car ils fonctionn avec un entraînement par courrose et une résistance de freinage cantilever. Nous utilisons des roulements et des chaîtres/courlores de la plus haute qualité pour limiter le bruit. Cependant, puisse le système de résistance est si silencieux, vous pourrez entendre d'autres petits bruits mécaniques de temps en temps. Contrairement aux technologies plus anciennes et plus bruyantes, aucun bruit de ventilateurs, de frottement de courmes ou d'allemateurs ne vient masquer ces bruits sur ses véios d'appartement. Ces bruits mécaniques, qui peuvent être intermittents ou non, sont normaux et sont provoques par le transfert de grandes quartiles d'énergie vers une formation, mais que nous seient pas à la réelle 2016. Les pièces en mouvement éfinquent des bruits qui seront retransmis via le boîtier et le châssis. Il est également normal que ces bruits changent légèrement au cours d'un entraînement et au fil du temps en raison de la dilatation thermique des pièces.

POURQUOI LE vélo d'appartement QUE J'AI ACHETÉ EST-IL PLUS BRUYANT QUE CELUI PRÉSENTÉ EN MAGASIN ?

Tous les produits de remise en forme exposés en salle d'exposition semblent toujours être plus silencieux, car le bruit de fond y est plus élevé que chez vous. La réverbération acoustique est également moindre sur un sol en belon recouvert de moquette que sur un parquet. L'installation d'un tapis épais en caoutchouc sous l'appareil peut aider à réduire la réverbération à travers le sol. Si un appareil de remise en forme est placé près d'un mur, cela risque d'amplifier les bruits par un effet tambour.

QUELLE EST LA DURÉE DE VIE DE LA COURROIE ?

La modélisation informatique que nous avons réalisée à indiqué des milliers d'heures d'utilisation virtuelle sans maintenance. Vous ne devriez jamais avoir à changer la courroie de votre vélo d'appartement.

EST-IL POSSIBLE DE DÉPLACER FACILEMENT LE vélo d'appartement UNE FOIS QU'IL EST MONTÉ ?

Votre vélo d'appartement est équipé d'une paire de roulettes de transport intégrées dans la barre stabilisatione avant. Veuillez consulter la section Déplacement du vélo d'appartement avant de déplacer voire appareil. Il est important de placer voire vélo d'appartement dans une pièce confortable et accueillante. Votre vélo d'appartement est conçu pour prendre le moins de place possible au sol. Beaucoup de gens positionnent leur vélo d'appartement devant la télévision ou face à une baie vitrée. Dans la mesure du possible, évitez de placer votre vélo d'appartement dans un sous-sol non aménagé. Pour que l'entraînement devienne une activité quotidienne agréable, votre vélo d'appartement doit être placé dans un environnement confortable.

H215GR/CF/SOMn1_0_Aincl 118-11982718 11:30 AM

DÉPANNAGE

PROBLÈME : le vélo d'appartement émet des grincements ou des grésillements.

SOLUTION : effectuez les vérifications suivantes

• Assurez-vous que votre vélo d'appartement est installé sur une surface plane.
• Desserrez tous les boulons fixés au cours du montage, graisez les filetages et serrez à nouveau les boulons.

Si le problème subsiste, vous pouvez

CONTACTER L'ASSISTANCE TECHNIQUE AU NUMÉRO FIGURANT SUR LA CARTE D'INFORMATION.

Lors de votre appel, vous devrez probablement fournir les renseignements ci-après. Veuillez préparer les informations.

suivantes

• Nom du modèle
• Nuniers de serie
• Preuve d'achat (facture ou relevé de carte bancaire)

Pour davantage de conseils sur le dépannage, consultez la rubrique Assistance client de notre site Internet. Contactez le

service client en utilisant les informations figurant sur la CARTE D'INFORMATION.

Afin de pouvoir réparer votre vélo d'appartement, l'assistance technique vous demanders probablement des informations débaillées relatives au problème que vous rencontrez. Les questions pouvant être posées sont les suivantes :

• Depuis combien de temps rencontrez-vous ce problème ?
• Le problème se répète-t-il à chaque utilisation ? Avec tous les utilisateurs ?
• Si vous entendez un bruit génant, provient-il de l'avant ou de l'arrière de l'appareil ? De quel type de bruit s'agit-il
  (bruit sourd, grincement, son aigu, sifflement, etc.) ?
  • L'appareil a-t-il été lubrifié et entretenu conformément au programme d'entretien ?

Les réponses à ces questions et à d'autres questions permetront aux techniciens d'envoyer les pièces de rechange adéquates, d'effectuer l'intervention nécessaire au bon fonctionnement de votre vélo d'appartement et de vous faire reprendre votre entraînement !

MAINTENANCE

Le vélo d'apartement doit faire l'objet d'un contrôle régulier à la recherche de commages et marques d'usure pour maintenir un degré élevé de sécurité. Les éléments qui ne peuvent pas être réparis devront être remplacés et le matériel ne devra pas être utilisé avant la fin de ces réparations.

QUOTIDIENNE

- Essuyez le vélo d'appartement après chaque utilisation pour enlever la sueur et l'humidité. Utilisez du savon et de l'eau ou une solution nettoyante non abrasive diluée. Rincez le vélo pour enlever les résidus de détergent, puis séchez-le.

- Avant chaque séance, vérifiez que tous les composants tels que les pédales ou les manivelles sont bien serrés. Resserrez les pièces desserrées.

HEBDOMADAIRE

• Vérifiez le bon alignement de la roue d'inertie. Resserez les écrous de la roue d'inertie le cas échéant
• Retirez le garde-chaine et vérifiez que la chaîne est lâche. Ajustez et lubrifiez la chaîne si nécessaire.
• Verifiez que les bras sont bien sérnés au pédalier.
• Vérifiez si les pièces, les écrous, les boulons ou les vis ont besoin d'être ajustés, remplacés au réparés.

MENSUELLE

• Vérifiez la présence de rouille ou de corrosion sur les pièces du châssis et de montage. Inclinez le vélo ou retournez-le pour localiser les zones où la rouille et la corrosion peuvent se développer. Utilisez une petite bresse métallique pour enlever l'accumulation de rouille dans les petits interactives, comme les pièces de mise à niveau. Les leviers d'attache rapide et d'autres ensembles de boulons.
- Incentes true les amante animie à l'horra noir wir s'le ant haenin d'être ajustée ni avantuellement ramelarde. Dardez une

attention toute particulière aux éléments suivants

A) Inspectez l'état d'usure des patins de frein. Une usure ou sécheresse excessive indique qu'un remplacement est nécessaire.
B) Inspectez l'état d'usure du siège. Les déchirures ou un mouvement excessif indiquent qu'un remplacement est nécessaire.
C) Vérifiez le fonctionnement des pédales. Un mouvement excessif des pédales indique qu'un remplacement est nécessaire.

- Inspectez la tension de la chaîne en tournant la manivelle pour entraîner la roue d'inerte vers l'avant. Effectuez ce mouvement de 1/4 de tour pour évaluer s'il y a du jeu entre la manivelle et la roue d'inertie.

• Les pièces permettant l'ajustement de la hauteur et de la portée du guidon et du siège pourraient être plus difficiles à manipuler en raison de la sécheresse ou d'une utilisation prolongée. Si tél est le cas, l'ensemble coulissant doit être retiré du châsses et de la graisse doit être appliquée le long de la surface coulissante avant le montage. De même, appliquez un peu de graisse sur l'ensemble de fixation pour s assurer qu'il n'accroche pas. Nettovez l'exces de graisse avant le remontage.
• Veuillez graisser la tige de selle, le patin de frein et le réglage du guidon régulièrement avec le lubrifiant fourni avec les pièces.

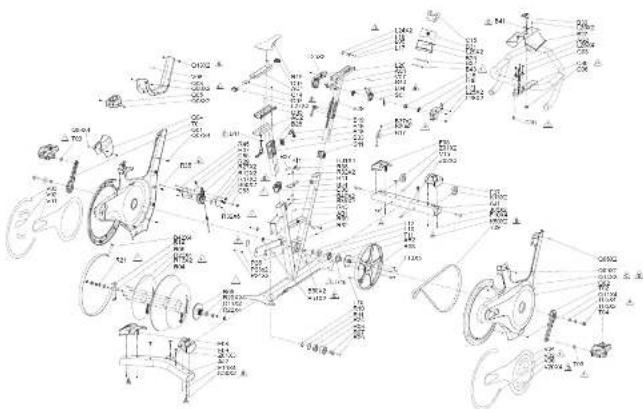

VUE ÉCLATÉE DU MODÈLE GR7

F: Remarque relative à la gestion des déchets

Horizon Fitness sont recyclables. A la fin sa durée d'utilisation, remettez l'appareil à un centre de gestion de déchets correct (collecte locale).
