BEDIENUNGSANLEITUNG GR7 Horizon

WICHTIGE SICHERHEITSHINWEISE BEWAHREN SIE DIE HINWEISE AUF LESEN SIE ALLE HINWEISE BEVOR SIE DAS TRAININGSGERÄT VERWENDEN.

• Halten Sie Kinder vom Fahrradergometer fern.
• Wenn Sie mit dem Fahrradergometer trainieren, stellen Sie sicher, dass Kleinkinder und Haustiere mindestens 3 Meter Abstand halten.
• Verwenden Sie das Fahrradergometer nur für seinen Verwendungszwerk wie in der Bedienungsanleitung beschrieben.
• Halten Sie Ihre Hande von allen beweglichen Teilen fern, Bewegen Sie die Kurbelarme der Pedale niemals mit den Handen.
• Nehmen Sie Ihre Füße nicht von den Pedalen, während diese in Bewegung sind.
• Drücken Sie nach dem Training auf den Spannungsregler oder drehen Sie den Spannungsregler im Uhrzeigersinn, um das
  Schweungrad zu verlangsamen und mögliche Verletzungsgefahren zu verringern
• Steigen Sie nicht vom Fahrradergometer ab, bevor beide Pedale und das Schwungrad völlig zum Stillstand gekommen sind.
• Trainieren Sie mit dem Fahrradergometer nicht mit hoher Geschwindigkeit oder in stehender Position, solange Sie nicht vorher mit
  niedriger Geschwindigkeit trainiert haben und beschwertefrei sind.
• Drehen Sie den Spannungsregler im Uhrzeigersinn, um dem Schwurgrad mehr Widerstand zu geben, bevor Sie sich auf die Pedale
  stellen.
• Lassen Sie niemals intendwelche Gegenstände in Öffnungen am Fahrdergometer fallen und strecken Sie niemals Gegenstände
  ninein
  • Verwenden Sie das Fahrradernometer nur mit geeigneten Schuhen.
  • Drehen Sie den Spannungsreter im Uhrzeinersinn, um das Schwurnerd zu sichern, wenn es nicht verwendet wird

Stellen Sie durch regelmäßiges Untersuchen der Komponenten auf Abnutzung und Verschieß sicher, dass Ihr Fahrradergometer sicher bleibt. Stark verschlüssene oder nicht funktionstfähige Komponenten sofort ersetzen, oder das Fahrradergometer nicht verwenden, bis es repanert ist.

ACHTUNG!

Wenn Brustschmerzen, Übelkeit,

Schwindeigefühl oder Aleinnot auftreten.

stoppen Sie sofort Ihr Training und suchen

Sie einen Arzt auf, bevor Sie weiter trainieren.

Dieses Gerät ist nur für die Indopr-Verwendung zu Hause geeignet, ein Einsatz in einem kommerziellen Umfeld wird nicht empfohlen.

Aufgrund seines Gewichtes sollte das Indoor Cycle von zwei Personen bewegt werden. Während eine Person die Rückseite des Indoor Cycle hebt, hält die zweite Person den Lenker fest und kippt das Indoor Cycle nach vome, bis es auf den Rädern roll. Bewegen Sie das Indoor Cycle vorsichtig an den gewünschten Ort und senken Sie es ab.

Wenn das Indoor Cycle nach dem Abstellen auf dem Boden kippell, drehen Sie die Nivelierfüße unter dem vorderen oder dem hinteren Stabilisator, bis die Kippbewegung beseitigt ist.

Hallen Sie die Handgriffe fest, kippen Sie das Fahradergometer vorsichtig in Ihre Richtung und roten Sie es auf den Transportmilen.

AUFSTELLORT DES

INDOOR CYCLE

Stellen Sie das Indoor Cycle auf ebenem Untergrund auf. Auf jeder Seite des Indoor Cycle sollten 60 cm Platz sein. Stellen Sie das Fahrrad so auf, dass keine Luftungsofthungen blockiert werden. Das Indoor Cycle darf nicht in Garagen, auf überdachten Terrassen, in der Nähe von Gewässern oder im Freien aufgestellt werden.

WARNING

Um das Verletzungsrisiko zu verringern, sollten Sie beim Bewegen des Indoor Cycle außerste Vorsicht warten lassen. Versuchen Sie nicht, das Gerät über unebene Oberflächen zu bewegen und stellen Sie sicher, dass der empfohlene Sicherheitsabstand von mindstress 50 cm zum nächsten Gerät eingehalten wird.

Der Indoor Cycle kann für maximalen Komfort und optimale Bewegungseffektivität eingestellt werden. Die folgenden

Anweisungen beschreiben einen Ansatz zum Einstellen des Indoor Cycle, um einen optimalen Benutzerkomfort und eine ideale Körperposition zu gewährleisten. Sie können das Indoor Cycle auch anders einstellen.

Die richtige Sattelhöhe sorgt für maximale Übungseffizienz und optimalen Komfort und reduziert das Verletzungsrisiko. Stellen Sie die Sattelhöhe in der optimalen Position ein. Idealerweise bleibt ihr Knie leicht gebeugt während Ihre Beine in der ausgestreckten Position sind.

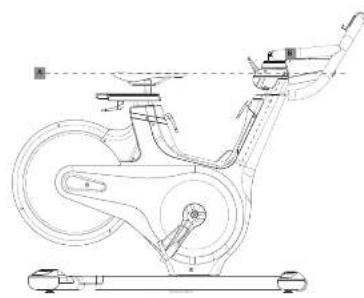

EINSTELLEN DES LENKERS

Die richtige Lenkerposition basiert hauptsächlich auf Komfort. Normalerweise sollte der Lenker für Radfahrer auf Einsteigerniveau etwas höher als der Sattel positioniert werden. Fortgeschrittene Radfahrer können verschiedene Höhen ausprolieren, um die für Sie am besten geeignete Einstellung zu finden.

ZUM EINSTELLEN DER SATTELHÖHE:

Drehen Sie den Einstellhebel gegen den Uhrzeigersinn und stellen Sie den Sattel in einer bequernen Pedalstellung ein. Drehen Sie den Hebel im Uhrzeigersinn um die Sattelnposition zu erretieren.

ZUM EINSTELLEN DER HORIZONTALEN SATTELPOSITION:

Drehen Sie den Einstellhebel gegen den Uhrzeigersinn, um den Sattel nach Wunsch vor- oder zurückzubewegen. Drehen Sie den Hebel im Uhrzeigersinn, um die Sattelposition zu arrestieren. Testen Sie den Sattelschilten auf ordnungsgemäße Funktion.

H215GR/CR/SOMR_C_Ained 363982718 1130 AW

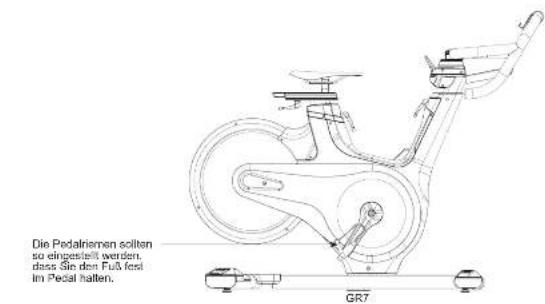

Die Pedalriemen sollten so eingestellt werden, dass Sie den Fuß fest im Pedal halten. GR7

ZUM EINSTELLEN DER LENKERHÖHE:

Drehen Sie den Einstellhebel gegen den Uhrzeigersinn, um die Höhe des Lenkers einzustellen. Haben oder senken Sie den Lenker auf die gewünschte Höhe. Drehen Sie den Hebel im Uhrzeigersinn, um die Lenkerposition zu anreteren.

ZUM EINSTELLEN DER PEDALRIEMEN:

Setzen Sie die Füße so auf die Pedale und in die Pedalhaken, dass die Knöchel mittig über der Pedalachse positioniert sind. (Pedalmitte). Drehen Sie einen Fuß in Amreichweite und ziehen Sie den Riemen des Pedalbakens nach oben. Wiederholen Sie den Vorgang für den anderen Fuß. Halten Sie ihre Knie beim Treten der Pedale über ihren Füßen. Lösen Sie den Riemen und ziehen Sie ihn heraus, um Ihren Fuß vom Pedalhaken zu lösen.

H215GR/GR/SOM1_0_Ained 40-41 B2718 1135 AW

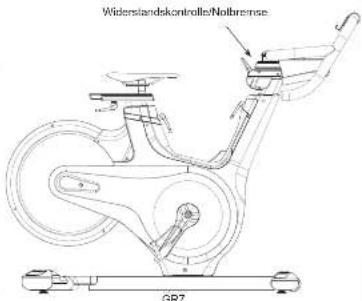

WIDERSTANDSKONTROLLE UND NOTBREMSE

Der bevorzugte Trebinderstand kann in feinen Schriften mit dem Widerstandshebel reguliert werden. Drücken Sie den Widerstandshebel nach unten, um den Widerstand zu erhöhen. Ziehen Sie den Hebel, um den Widerstand zu verringern.

WICHTIG:

• Um das Schwungrad beim Treten anzuhalten, drücken Sie den Widerstandshebel möglichst welt nach unten.
• Das Schwungrad sollte schnell zum Stillstand kommen
• Stellen Sie sicher, dass ihre Schuhe fest in den Pedalhaken sitzen.
• Wenn das Fahrad nicht genutzt wird, stellen Sie den höchsten Tretwiderstand ein, um Verletzungen durch sich bewegende Antriebskomponenten zu vermeiden

WARNING

Das Indoor Cycle verfügt nicht über ein freidrehendes Schwurgrund. Die Pedale bewegen sich so lange mit dem Schwurgrund mit, bis das Schwurgrad angehalten wird. Eine kontrollierte Geschwindigkeitsreduzierung ist erforderlich. Um das Schwurgrund sont anzahulten, drücken Sie den Widerstandshelbe weitermöglich nach unten. Treten Sie immer kontrolliert und stellen Sie ihre gewünschte Trifrequenz nach ihren eigenen Fähigkeiten ein. Nolbrasse: Drücken Sie den Widerstandshelbe in die niedrige Stellung.

WARNING

Das Indoor Cycle wird durch ein fostes Schwurgrad betrieben, das eine Eigentryznik entwickelt, sodass sich die Pedale weitertrehen, selbst wenn der Benutz der Pedale nicht mehr trifft oder seine Föbe von den Pedagen ruttischen. VERSUCHEN SIE NICHT DE FUSSE VON DEN PRIDALEN ZU NEHIMEN ODER VOM GERAT AGZUSTIGEN, BEVOR BEDE PEDALE UND DAS SCHWURGRAD NICHT VOLLSTÄNDIC STILL STEHEN. Nichbeachten dieser Anweisungen kann zum Kontroflverlust bis hin zu möglichen schweren Verleistungen führen.

Widenslandskontrolle/Nollbrense GR7

MONTAGE

WARNUNG

Er gibt mehrere Berechte, auf die während des Montagevergangs besonders geachtet werden muss. Das korrekte Befolgen der Montageanleitung ist sehr wichtig und es muss sichengestellt werden, dass alle Teile sicher befestigt wurden. Wenn die Montageanleitung nicht kommt befolgt wird, sitzen Teile des Indoor Cycle gpt nicht fest und scheinen looker zu sein, was zu ungewährlichen Geräuseren führen können. Zur Vermeidung von Beschäftigungen des Indoor Cycle müssen die Montageanleitung befolgt und Korktumsmaßnahmen ergriffen werden.

Suchen Sie vor dem Fortfahrer nach der Sieriennummer Ihres Indoor Cycle am vorderen Rahmen und geben Sie diese in das nachstehende Feld ein.

GEBEN SIE IHRE SERIENNUMMER IN DAS FELD UNTEN E.N:

» Nennen Sie die SERIENNUMMER und den MODELLNAMEN, wenn Sie den Kundeendienst anrufen. » Achten Sie darauf, sowohl die Seriennummer als auch der Modellnamen auf Ihrer Garantekarte anzugeben.

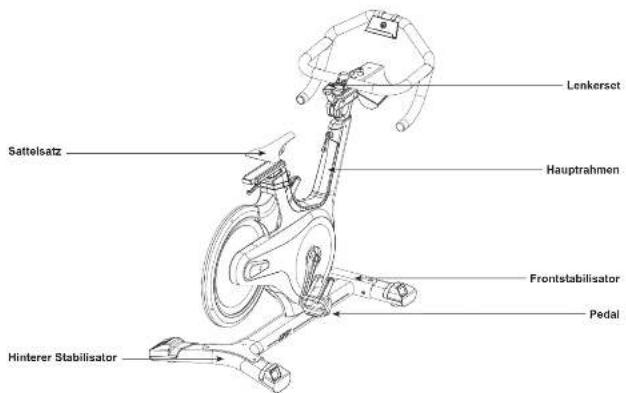

MODELLINFORMATIONEN

Sattelsatz Lenkerset Hauptrahmen Frontstabilisator Pedal Hinterer Stabilisator

DEUTSCH

HAUPTTEILE UMFASSEN:

□ Hauptrahmen
□ Stabilisator vorne und hinten
□ Lenkersel
□ Sattelsatz
□ Pedale

VORMONTAGE

AUSPACKEN

Aufgrund seines Gewichtes sollte das Indoor Cycle von zwei Personen montiert werden. Stellen Sie das Indoor Cycle in einem freien Bereich auf und entfernen Sie alle Verpackungsmaterialien. Entsorgen Sie das Verpackungsmaterial erst, wenn die Montage abgeschlossen ist.

HINWEIS: Achten Sie während jedem Aufbauschrift darauf, dass ALLE Muttern und Schrauben leicht angezogen werden, bevor EINE fest angezogen wird.
HINWEIS: Wir empfehlen Ihnen, beim Aufbau die Schraubengewinde mit ein bisschen Schmierfett einzuschmieren. Dazu eignet sich jede Art von Schmierfett, wie z.B. Fahrradschnierfett.

BRAUCHEN SIE HILFE?

Wenn Sie Fragen haben oder Telle
fehlen, wenden Sie sich an Ihren
Handler vor Ort. Kontaktinformationen
finden Sie auf der Rückseite dieses Handbuchs oder auf der Garantiekarte

DEUTSCH

4544

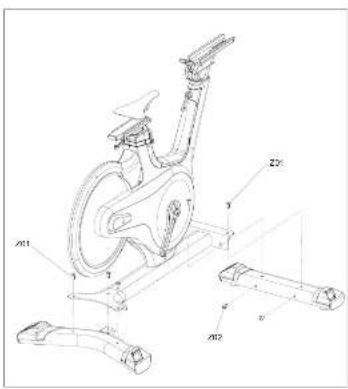

MONTAGE SCHRITT 1

A Befestigen Sie den FRONTSTABILISATOR

am HAUPTRAHMEN und ziehen Sie die

SCHRAUBEN (2 x Z01 und 2 x Z02)

mit einem INBUSSCHLÜSSEL fest.

B Befestigen Sie den HINTEREN STABILISATOR

am HAUPTRAHMEN und ziehen Sie die

SCHRAUBEN (3 x 201) und mit einem INBUSSCHLÜSSEL fest.

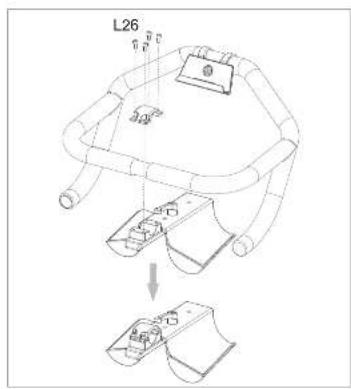

MONTAGE SCHRITT 2-1 (für GR7)

L26

A Lösen Sie 4 x SCHRAUBEN (L26) vom
GETRÄNKEHALTER.
B Befestigen Sie den LENKER am GETRÄNKEHALTER mit der HALTEPLATTE (G03) und ziehen Sie die 4 x SCHRAUBEN (L26) mit einem INBUSSCHLÜSSEL fest.

L26

4746
H215GR/CR/SOMR_C_Ained 484762013 1130 AW

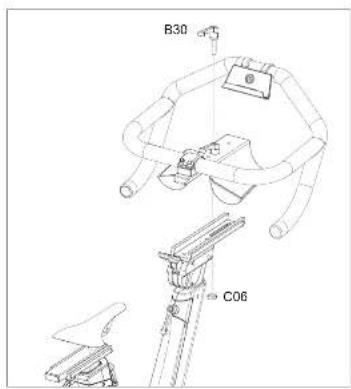

MONTAGE SCHRITT 2-2 (für GR7)

B30 C06

A. Lösen Sie den Knopf (B30) und die BEFESTIGUNGSBASIS (C06). B. Befestigen Sie LENKER am KONSOLENMAST. Verwenden Sie dafür den KNOPF (B30) und BEFESTIGUNGSBASIS (C06).

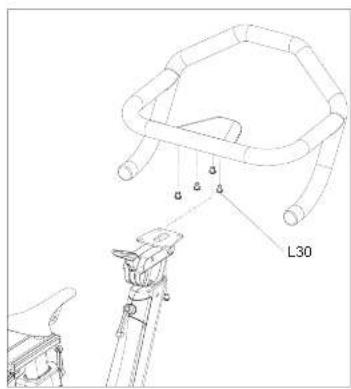

MONTAGE SCHRITT 2 (für GR7s)

L30

A Lösen Sie die 4 x SCHRAUBEN (L30) von der Unterselte des LENKERS. B Befestigen Sie LENKER am KONSOLENMAST und ziehen Sie die 4 x SCHRAUBEN (L30) mit einem INBUSSCHLÜSSEL fest.

L30

H215GR/CRsONr1_0_Ainsl 46408278 1130AW

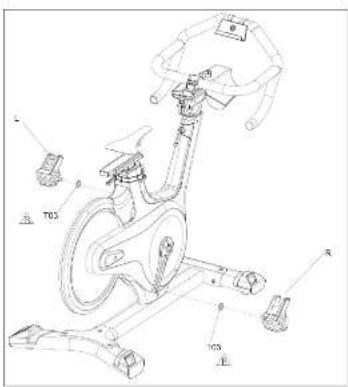

MONTAGE SCHRITT 3 (GR7)

A. Lösen Sie PEDAL (R) an der KURBEL an der rechten Seite zwischen KURBEL und PEDAL (R). Sie benötigen eine UNTERLEGSCHEIBE (T03). Ziehen Sie dann das PEDAL (R) mit einem SCHLÜSSEL fest. B. Wiedemolen Sie den Montagevorgang auf der linken Seite.

T03

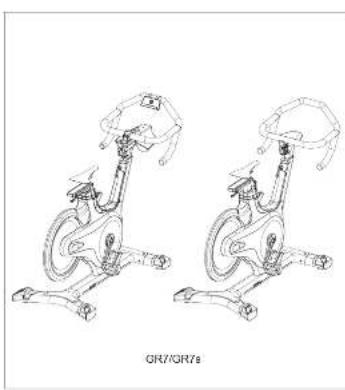

MONTAGE SCHRITT 4

Abmessungen: 134 x 58,2 x 105,8 cm (53" x 22" x 42") Produktgewicht: 51 kg/112 lbs.
Max. Berutzergewicht: 136 kg/300 lbs.

GR78

Abmessungen: 130,5 x 56,2 x 105,8 cm (51" x 22" x 38")

Produktgewicht: 49 kg/108 lbs

Max. Berutzergewicht: 136 kg/300 lbs.

H215GR/CR/SOMR_C_Ained 50-51 B2718 1132 AW

DEUTSCH

5150

FEHLERBEHEBUNG UND WARTUNG

Unsere Indoor-Fahrmader gehören zu den leisteten am Markt, da die über Riemenantriebe und Kiphebelbremsen verfügen. Zur Gerauschmininierung verwenden wir Kupellager und Keitlen/Riehen höchster Qualität. Da der Geräuse des Widerstandssystemen jedoch so leise sind, können Sie gelegentlich andere leichte mechanische Geräuse erhörs. Im Gegensatz zu älteren, laukerten Technologien gibt es bei unseren Indoor-Fahrmader keine Lüller-, Reitungsriemen- oder Generatongerlöse, die diese Geräusche überlönen würden. Diese zeitweise aufreitenden mechanischen Geräuse werden durch die Übertragung beträchtlicher Energiemenagen auf ein sich sonne. Brehendes Schwurgrund erzeugt und sind normal. Der Veräußerungen vor das Erwerbene Teilte erzeugten Geräuse, die durch das Gehäuse und den Rahmen übertragen werden. Es ist auch normal, dass sich der Klang dieser Geräuse aufgrund der Wärmeusdehrung der Teilte während des Trainings und mit der Zeil leicht verändert.

WARUM IST DAS GELIEFERTE Indoor Cycle LAUTER ALS DAS IM LADEN?

Alle Fitnessgeräte wirken in einem großen Vorführraum eines Geschäfts leiser, da in der Regel mehr Hintergrundgeräusche vorhanden sind als bei Ihnen zu Hauss. Zudem ist der Nachhall auf einem Beltonboden mit Teppichbelag geringer als auf hözsimem Bodenbelag. In bestimmten Fällen ermöglicht eine schwere Gummimatte die Reduzierung von Nachhall über den Boden. Wird ein Fitnessgerät nahe an einer Wand aufgestellt, werden mehr Cerausche reflektiert.

WIE LANGE HÄLT DER RIEMEN?

Eine Computersimulation ergab mehrere Tausend wartungsfreie Stunden. Es sollte, solange Sie das Indoor Cycle besitzen, nicht nötig sein, den Riemen auszutauschen.

KANN ICH DAS Indoor Cycle LEICHT BEWEGEN, SOBALD ES MONTIERT IST?

Ihr Indoor Cycle verfügt über zwei Transporträder im vorderen Stabilisatoruhr. Bitte befolgen Sie zum Transportieren Ihres Indoor Cycle die Anweisungen im Abschnitt „Das Indoor Cycle bewegen“. Es ist wichtig, dass Sie Ihr Indoor Cycle in einem behaglichen und einladenden Raum aufstellen. Ihr Indoor Cycle ist für minimären Raumbedarf konzipiert. Oftmals wird das Indoor Cycle gegenüber einem Fernsbergerät oder einen Panoramafenster aufgestellt. Stellen Sie das Indoor Cycle möglichst nicht in einem unfertigen Kelletraum auf. Om Ihr Training zu einer taglich wünschenawerten Aktivität zu machen, stellen Sie das Indoor Cycle in einem behaglichen Raum auf.

PROBLEM: Das Indoor Cycle erzeugt ein quietschendes oder piependes Gerausch

LÖSUNG: Überprüfen Sie Folgendes:

• Das Indoor Cycle steht auf einer ebenen Oberfläche.

- Lösen Sie alle während der Montage befestigten Schraubbolzen, schmieren Sie die Gewinde und befestigen Sie die Schraubbolzen wieder.

Wenn dies das Problem nicht behebt, können Sie KONTAKTIEREN SIE DEN TECHNISCHEN KUNDEN-SUPPORT UNTER DER NUMMER AUF DER INFORMATIONSKARTE.

Sie werden bei einem Anruf beim Händler möglicherweise nach den folgenden Informationen gefragt. Bitte halten Sie diese Informationen sofort bereit:

• Modelname
  • Serennummer
  • Raubeleg

Weitere Vorschläge zur Problembehandlung finden Sie im Abschnitt Kundenbetreuung auf unserer Website. Nutzen Sie die Kontaklinformationen auf der INFORMATIONSKARTE, um den Kundendienst zu kontaktieren.

Damit der technische Kunden-Support Servicearbeiten an Ihrem Indoor Cycle durchführen kann, werden Ihnen möglicherweise detaillierte Fragen zu den außretenden Symptamen gestellt. Nachfolgend sind einige der Fragen aufgeführt, die im Rahmen der Fehlersuche gestellt werden können:

• We lange tritt dieses Problem bereits auf?
- Trill das Problem bei jeder Benutzung auf? Bei jedem Benutzer?
- Wenn Sie Geräusche wahrnehmen, kommen diese von der Vorder- oder Rückseite? Was für eine Art von Gerausch ist es (Klopfen, Schleifen, Quietschen, Zirpen usw.)?
- Wurde das Gerät gemäß Wartungsplan geschmiert und gewartet?

Durch Beantwortung dieser und weiterer Fragen, ermöglichen Sie den Technikern. Innen den erforderlichen Service zu bieten und korrekten Ersatzteile zuzusenden. um Sie und ihr Indoor Cycle wieder in Schwung zu bringen!

WARTUNG

Das auf dem Design des Indoor Cycle basierende Sicherheitsaniveau kann nur aufrechterhalten werden, wenn das Gerät regelmäßig auf Beschädigung und Verschäft untersucht wird. Funktionsunlaugliche Komponenten sollen ersetzt werden oder das Gerät sollte bis zur Reparatur außer Betrieb genommen werden.

TÄGLICH

- Waschen Sie das Indoor Cycle nach jedem Gebrauch ab, um Schweiß und Feuchligkeit zu entfernen. Verwenden Sie Seite und Wasser oder eine verdünnte, nicht scheuernde Haushaltsreinigerlösung. Spülen, um Reinigungsmittelreste zu entfernen und dann abtrocknen.

- Prüfen Sie vor jeder Verwendung auf lose Komponenten wie Pedale oder Kurbeln. Ziehen Sie alle losen Tele fest.

WÖCHENTLICH

• Auf korrekte Schwungradausrichtung prüfen. Schwungradmatern gegebenenfalls anziehen.
• Kettenschutz entfemen und auf lose Kette prüfen. Justieren und schmieren Sie die Kette nach Bedarf.
• Vergewissem Sie sich, dass die Kurbelame fest am Trettager sitzen.
• Überprüfen Sie alle Teile, Mullern, Schrauben zur Einsstellungen, Auslausch oder Warlung.

MONATLICH

• Untersuchen Sie den Rahmen und die Komponenten der Hauptbaugruppe auf Rost oder Korosion. Das Fahrrad ankippen oder auf den Kopf stellen, um Bereiche zu lokalisierten, in denen sich Rost und Korosion bildern können. Vorwenden Sie eine kleine Drahtbürste, um Rostslagerungen in kleinen Sparten wie Stellüßen, Schnellspannhebeln und anderen Schrauben zu entlemen.
• Alle Verschleißteile auf Einstellungen oder möglichen Telleaustausch prüfen. Achten Sie besonders auf Folgendes:

A) Bremsbelag auf Verschleiß prüfen. Übermäßige Abnutzung oder Trockenheit zeigt an, dass ein Ersatz erforderlich ist. B) Das Sitzpolster auf Verschleiß prüfen. Schiltze, Risse oder übermäßiges Spiel zeigen an, dass ein Ersatz erforderlich ist. C) Die Betriebs auf Grundzulären. Übermäßige Spiel des Betriebs prüfen, dass ein Ausworb erfasstlich ist.

• Überprüfen Sie die Kette auf Spannung, indem Sie die Kurbel stehen, um das Schwurgrad vorwarts zu bewagen. Führten
  Sie diese Bewegung in 1/4 Umdrehungen durch, um festzustellen, ob es zwischen Kurbel und Schwungrad Spe
• Trockenheil oder längerer Gebrauch können dazu führen, dass die Einstellmöglichkeiten für Höhe und Griffweite von Sitz und Lenker zu eng sitzen. Wenn dies der Fall ist, sollte die gleitende Einheit vom Rahmen entfent und vor der Montage en Schmiemittelbeck auf die Gleiffläche aufgetragen werden. In ähnlicher Weise etwas leichtes Fall auf die Klemmvorrichtung auftragen, um sicherzustellen, dass sie nicht festsitzt. Überschüssiges Felt vor der Montage entferen.
• Bitte schmieren Sie Sattelestützen-, Bremsbelag- und Lenkereinstellung regelmäßig mit dem Schmiemittel aus ihrer Teilverpackung.

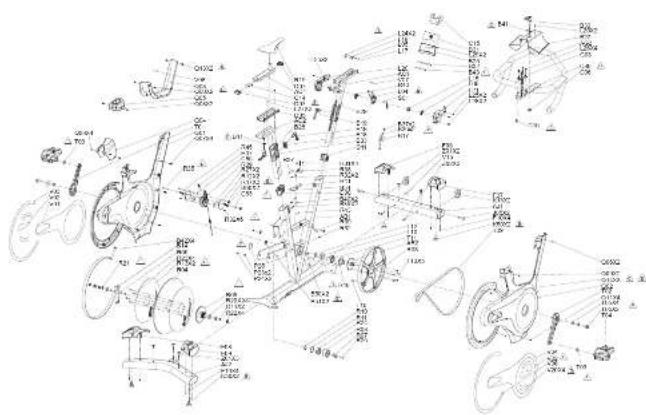

GR7 EXPLOSIONSANSICHT

D: Entsorgungshinweis

Horizon Fitness - Produkte sind recyclebar. Führen Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (örliche Sammelstelle).
