Type de produit	Thermostat d'ambiance sans fil
Marque	Salus
Modèle	SQ610BRF Quantum
Dimensions (L x H x P)	86 x 86 x 11 mm
Poids	Environ 150 g (avec batterie)
Alimentation	Batterie rechargeable Li-Ion 3,7 V, charge via micro-USB 5 V DC (min 0,5 A)
Autonomie	Jusqu'à plusieurs mois selon utilisation
Protocole de communication	ZigBee 2,4 GHz
Plage de température de consigne	5 °C à 40 °C
Précision de mesure	0,5 °C ou 0,1 °C
Algorithmes de régulation	ITLC, Hystérésis (±0,25 °C / ±0,5 °C), THB
Fonctions principales	Programmation horaire, mode manuel, mode vacances, verrouillage clavier, détection de présence (carte hôtel), optimisation départ/arrêt, protection vanne, compensation sol
Entrées multifonctions (S1/S2)	Capteur sol, capteur ambiant externe, contact sec (ON/OFF, présence, commutation chauffage/refroidissement)
Affichage	Écran LCD avec icônes (chauffage, refroidissement, RF, Internet, présence, verrouillage, etc.)
Compatibilité	Passerelle UGE600 (mode en ligne), coordinateur CO10RF (mode hors ligne), autres dispositifs Salus Smart Home (KL08RF, TRV, RX10RF, SR600, SPE600, OS600, SW600)
Installation	Murale, apparente, à 1,5 m du sol, à l'abri du soleil et des courants d'air
Indice de protection	IP30
Classe de protection	Usage intérieur uniquement
Température de fonctionnement	0 °C à 45 °C
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un professionnel qualifié conformément aux réglementations nationales et européennes. Ne pas exposer à l'humidité, à la chaleur excessive ou aux chocs.
Pièces détachées et réparabilité	Batterie rechargeable intégrée (remplacement par un professionnel). Aucune autre pièce détachée disponible. Réparation par le service agréé uniquement.
Informations générales	Conforme aux directives 2014/30/UE, 2014/35/UE, 2014/53/UE et 2011/65/UE. Déclaration de conformité sur www.saluslegal.com.

FOIRE AUX QUESTIONS - SQ610BRF Salus

Comment charger le thermostat SQ610BRF ?

Branchez le chargeur au port micro-USB situé en bas du thermostat. La batterie Li-Ion 3,7 V se charge en 24 heures maximum. Utilisez un chargeur 5 V DC, min 0,5 A (non fourni).

Le thermostat peut-il fonctionner sans passerelle Internet ?

Oui, en mode HORS LIGNE via le coordinateur CO10RF (vendu séparément) ou en tant que périphérique autonome. Le mode EN LIGNE nécessite la passerelle UGE600 et l'application Salus Smart Home.

Comment installer le thermostat au mur ?

Retirez le capot arrière, fixez la plaque murale à l'aide des vis fournies ou du ruban adhésif double face. Placez le thermostat sur la plaque (aimant intégré). La hauteur idéale est d'environ 1,5 m du sol, à l'abri du soleil et des courants d'air.

Comment jumeler le thermostat avec une tête thermostatique TRV ?

Ouvrez le réseau ZigBee sur le thermostat, sélectionnez le type de système RADIATEURS, puis maintenez le bouton antenne du TRV pendant 10 secondes. Vous pouvez jumeler jusqu'à 6 TRV par thermostat. Confirmez et fermez le réseau.

Que signifie le voyant 'chauffage' sur l'écran ?

L'icône de chauffage s'anime lorsque le thermostat émet une demande de chauffage. En mode refroidissement, une icône de refroidissement similaire apparaît.

Comment verrouiller les touches du thermostat ?

Depuis l'écran principal, maintenez simultanément les boutons Haut et Bas enfoncés pendant 3 secondes. Un symbole de verrouillage apparaît. Refaites la même manipulation pour déverrouiller.

Quelle est la procédure de réinitialisation d'usine ?

Allez dans le menu INFORMATION DISPOSITIF puis sélectionnez RÉINITIALISATION USINE. Après confirmation, le thermostat sera retiré du réseau ZigBee et vous devrez le rejumeler.

Le thermostat peut-il contrôler un plancher chauffant ?

Oui, en mode PLANCHER CHAUFFANT. Vous pouvez jumeler le thermostat avec un centre de câblage KL08RF. Sélectionnez le type de système dans le menu de jumelage et choisissez le numéro de zone.

Comment régler la précision de température ?

Dans le menu AFFICHER LA RÉSOLUTION DE LA TEMPÉRATURE, choisissez entre des pas de 0,5 °C ou 0,1 °C. Cette option modifie l'affichage et le pas de réglage.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Programmation (suivi d'un programme horaire), Manuel (température fixe), Neutralisation temporaire (dérogation jusqu'au prochain cycle), et Vacances (température réduite pour une période).

MODE D'EMPLOI SQ610BRF Salus

Le SQ610BRF Quantum est un contrôleur de temperture ZigBee pour le contrôle sans fil d'appareils de la série Smart Home, tels que le centre de cabling KL08RF, le tete thermostatique TRV, le module de commande de chaudière RX10RF.

Pour contrôle le SQ610BRF via Internet ou via l'application mobile SALUS Smart Home (mode EN LIGNE), vous doivent l'instructor avec la passerelle Internet UGE600 (vendue séparément). Avec l'application, il est possible d'apparier le SQ610BRF avec d'autres éléments du système, par ex. Prise Intelligente SPE600, Relais intelligent SR600 ou captein de fenêtre / porte OS600 / SW600.

Le SQ610BRF peut être utilisé localement sans connexion Internet (mode HORS LIGNE). Toutefois, la communication avec d'autres appareils doit être établie à l'aide du coordinateur CO10RF (vendu séparation).

Le THERMOSTAT SQ610BRF Quantum peut fonctionner sans la passerelle universelle UGE600 ou le coordinateur C010RF en tant que péripérisque autonome.

Le manuel complet au format PDF est disponible sur le site www.salus-controls.eu.

Conformité du produit

Ce produit est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/30 / UE, 2014/35 / UE, 2014/53 / UE et 2011/65 / UE. Le texte complét de la déclaration de conformité UE est disponible à l'adresse Internet suivante: www.saluslegal.com.

Information sur la sécurité:

Utiliser conformément aux réglementations nationales et européennes. Utilisez l'appareil comme prévu, en le gardant au sec. Produit pour usage interieur seulement. L'installation doit être effectuee par une personne qualifie conformément aux reglementations nationales et europeennes. Debranchez votre équipement avant de le nettoyer avec un chiffon sec.

Contenu de la boîte:

1) SQ610BRF Quantum Thermostat
2) Vis de montage
3 Notice installation
4) Plaque murale
5) Ruban de montage auto-adhesif

Avant de commencer:

Le nouveau thermostat SQ610BRF Quantum est partiellement charge. Nous vous recommendons toute fois de charger complètement la batterie avant utilisation.

Connectez le chargeur au port micro-USB situé au bas du thermostat Quantum SQ610BRF pour charger le périhérique.

Le chargement à pleine charge peut prendre jusqu'à 24 heures maximum.

3 Montage: pour monter le thermostat, vous pouvez utiliser les accessoires fournis (vis de montage ou ruban adhesif). Retirez le capot arrrière pour monter la plaque sur le mur. Àpres cela, attachez simplement le thermostat à la plaque (elle a un aimant intégré).

Remarque:

La position ideale pour le montage du thermostat est d'environ 1,5 m sous le niveau du sol, loin des sources de chauffage ou de refroidissement.

Le thermostat ne peut pas etre exposé au soleil ni a des conditions extrêmes telles que les courants d'air.

2 Schéma de cablage (entree S1, S2)

Explication des symboles:

S - contact sec.
T - capteur de température

S1,S2 Contacts:

• capteur de température ambiente ou du sol
• contact externe sec pour connecter un commutateur ON / OFF ou un détecteur de présence (carte Hôtel)

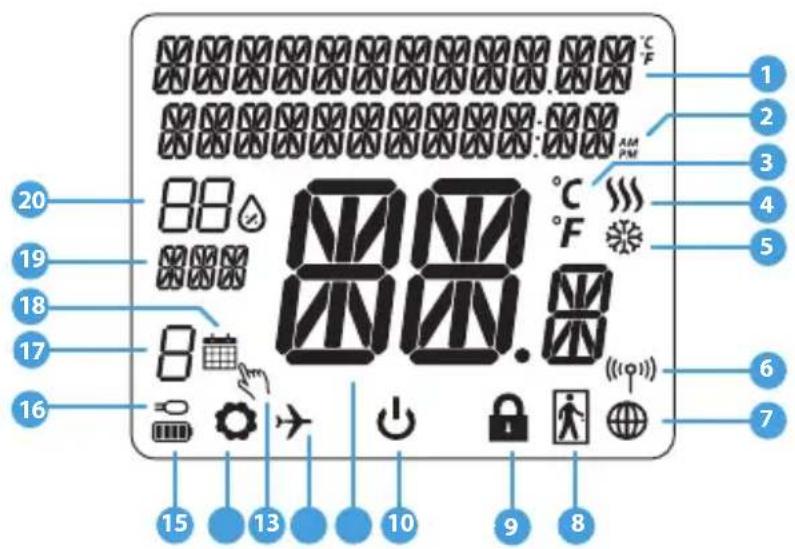

Description de l'icone LCD

1. Description du menu / paramètres + horloge
2. AM/PM
3. Unité de température
4. Indicateur de chauffage (l'icone s'animé en cas de demande de chauffage)
5. Indicateur de refroidissement (l'icone s'animen cas de demande de refroidissement)
6. Indicateur de connexion RF
7. Indicateur de connexion Internet
8. Captop de presence (carte d'hotel)

9. Fonction de verrouillage

10. Icène du mode veille

11. Température actuelle / Température de consigne
12. Mode Vacances
13. Neutralisation temporaire
14. Icène Paramètres
15. Indicateur d'etat de la pile
16. Capteur externe / au sol
17. Numéro du programme
18. Icène de mode de programmation
19. Indicateur de jour
20. Humidité

Description des boutons
Bouton	Fonction
	1) Bouton Menu / Bouton Retour.2) ÉCRAN PRINCIPAL: Maintenez la touche enfoncée pendant 3 secondes pour changer le mode de fonctionnement du thermostat (mode programmation / manuel / neutralisation temporaire).3) Dans l'ÉCRAN DES RÉGLAGES: Maintenez la touche enfoncée pendant 3 secondes pour revenir en arrière sans enregistrer les modifications.4) Dans l'ÉCRAN DE JUMELAGE (dans le menu TYPE DE SYSTÈME): Maintenez la touche enfoncée pendant 3 secondes pour voir les autres options de jumelage.
	Bouton «Bas» (diminue la valeur du paramètre / passer au menu dans le sens «Bas»)
	Bouton "Haut" (Augmenter la valeur du paramètre / se déplacer dans le menu en direction «Haut»)
	1) Appuyez et maintenez pendant 3 secondes pour allumer le nouveau péripérisque2) Bouton "OK / Coche" (Confirmer la valeur du paramètre / Aller au menu suivant / Sauvegarder les paramètres)3) DANS L'ÉCRAN PRINCIPAL: maintenez la touche enfoncée pendant 3 secondes pourisser en mode veille.4) Dans l'ÉCRAN DE RÉGLAGES: Maintenez la touche enfoncée pendant 3 secondes pour revenir à l'ÉCRAN PRINCIPAL ET ENREGISTRER toutes les modifications.5) Pendant le processus de JUMELAGE - maintenez le bouton enfoncé pendant 3 secondes pour éteindre ou redémarrer le thermostat.
	Dans l'ÉCRAN PRINCIPAL - maintenez ces boutons simultanément enfonçés pendant 3 secondes pour VERROUILLER / DÉVERROUILLER les touches du thermostat).

COMPATIBILITE AVEC D'AUTRES DISPOSITIFS SALUS

Le thermostat Quantum peut fonctionner en mode EN LIGNE ou HORS LIGNE.

Dans un premier temps, vous devez decide dansquel modevrethermostatfonctionnera.

MODE EN LIGNE MODE HORS LIGNE

Telechargez bapplication Smart Home sur votre apparéil iOS ou Android pour un accès à distance à votre équipement SALUS.

La passerelle universelle est connecté à Internet Vous pouvez configurer et utiliser tous vos apparueils dans l'application Smart Home.

SALUS Smart Home

0U

La passerelle universelle nest PAS CONNECTÉ A INTERNET Vous pouvez utiliser vos appareils localement sans bapplication SmartHome. Gateway fonctionné dans ce mode en tant que coordinateur ZigBee standard.

Coordinateur CO10RF -Vos pouvez utilise le coordinateur de reseau ZigBee standard pour installer et utiliser vos apparéils.

Appareils compatibles:

SR600* Relai intelligent

SPE600* Prise intelligente

KLO8RF

Centre de cablage pour chauffage par le sol à 8 zones (PCBT)

TRV (tete de radiateur thermostatique) avec communication sans fil.

RX10RF récepteur

*Seulement avec le mode en ligne

Première série de démarrage:

Remarque:

Pour une installation plus facile, veuilles you assurer que you avez déjà ajoute d'autres peripériques à votre réseau ZigBee, tels que le centre de câblage de chauffage par le sol (KLO8RF) ou les têtes thermostatiques (TRV)...

1

Retirer le film de protection

2

Pour allumer le thermostat maintien le bouton pendant 3 secondes...

3

... l'affichage montrera toutes les icônes ...

4

SOFTWARE VERSION

... alors le thermostat affichera la version du logiciel.

5

Maintenant,choisissezvoirelangue avec les boutons"ou
Confirmez votre langue par le bouton.

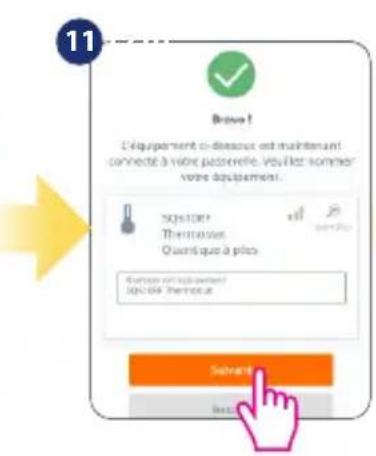

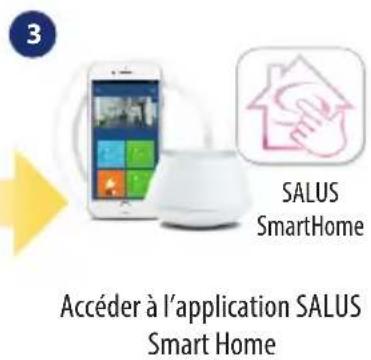

Installation en mode EN LIGNE

Après la sélection de la langue, suivez les étapes ci-dessous pour ajouter votre apparéil à l'application Smart Home et le jumelier à d'autres apparéils:

Installation en mode HORS LIGNE

Jumeler avec le centre de cablage / boîtier de commande (Installez le centre de cablage / boîtier de commande conformément aux instructions fournies avec le produit)

1
2

3

4
5

6

Selectionnez le type de système: PLANCHER CHAUFFANT, appuyez sur le bouton pour confiner.

Utilisez les boutons et pour selectionner le numero du boitier de commande (appuyez sur le bouton PAIR du boitier de commande pour afficher son numero d'adresse). Presse bouton pour confirmer.

Utilisez les boutons ou pour selectionner le numero de zone et appuyez sur le bouton pour confirmer..

7
8

9

Vou pouve maintainant jumeler votre thermostat avec des zones supplémentaires. Selectionnez une autre zone ou terminez le processus d'appariement à l'aide du bouton.

Fermer le réseau ZigBee

Jumelage avec la tete thermostatique TRV (Installez le TRV conformément aux instructions fournies avec le produit)

1
2

3
Ouvrez le réseau ZigBee

4
Selectionnez le type de système: RADIATEURS

5

Maintenez maintainant le bouton de l'antenne pendant 10 secondes. sur tous les TRVs que vous souhaitez jumeler avec votre Termostat.

6
Vous pouvez jumeler jusqu'à 6 TRVs avec 1 thermostat. Tous les TRV doivent se couver dans la même piece que le thermostat.

7
Sur l'écran LCD, vous verrez le nombre de TRVs appariés. Une fois que tous les TRV sont appariés - appuyez sur le bouton, pour terminer le processus d'appariement.

8

9
Fermer le réseau ZigBee

SQ610BRF Structure du menu complet

Brève description de certaines fonctions sélectionnées (Toutes les fonctions sont décrites dans la version complète du manuel du SQ610BRF):

1. AFFICHER LA RÉSOLUTION DE LA TEMPERATURE: Cette fonction détermine la résolution de la temperature affichée. L'utilisateur peut régler la temperature par paliers (tous les 0,5^ ou 0,1^ ).
2. ALGORITHM DE CONTROLLE: Cette fonction définit comment contrôler la température ambiente. Les options disponibles sont les suivantes: ITLC pour chauffage par le sol / radiateurs / chauffage électricque (algorithme avancé pour un maintain précis de la température ambiente), hysteresis +/- 0,5^ ou +/- 0,25^ , Actionneur THB (option recommandaee pour les systèmes avec THB auto actionneurs d'équilibrage).
3. ENTREE S1 / S2: une sonde de plancher, une sonde de température externe ou une sonde de présence peut être connectée à l'entrée S1 / S2 du SQ610BRF. De plus, en connectant un type de contact sec ON / OFF de type NO, vous pouvez utiliser cette entrée en tant que déclencheur de règles One Touch (programme dans application Salus Smart Home) ou en tant que commutation chauffage / refroidissement.
4. PROTECTION DE LA VANNE: Cette fonction active tous les actionneurs une fois parILA minutes (en ete, cette fonction aide a empecher les actionneurs de rester coinces).
5. TEMPS MIN ENTRE ON/OFF: Temps d'arrêt minimum (le thermostat n'enverra pas le signal de chauffage / refroidissement plus souvent que spécifique dans ce paramètre)
6. FONCTION D>OPTIMISATION: les fonctions optimum start et optimum stop sont des fonctions d'économie d'énergie qui rendent le thermostat plus rentable (en combinaison avec l'algorithmé de contrôle ITLC).
7. CONFORT TEMPERATURE SOL: Cette fonction permet de garder le sol chaud, même si la pierce est suffisamment chaude et qu'il n'est pas nécessaire d'allumer le chauffage. L'utiliser peut selectionner 3 niveaux de fonction de plancher chaud. Veuillez notes qu'il ne s'agit pas d'une fonction d'économie, car vous système de chauffage peut être en marche même s'il n'y a pas de besoin de chauffage du thermostat d'ambiance. C'est la fonction CONFORT qui garde votre sol au chaud tout le temps.
8. INFORMATION DISPOSITIF: Dans ce menu, l'utiliseur peut vérifier: la version du logiciel, le niveau de la batterie, la valeur de la plage RF, les appareils jumelés ou l'utiliseur peut également activer le mode d'identification.
9. RÉINITIALISATION USINE: Ici, vous pouvez réinitialiser votre apparéil aux paramètres d'usine. Àprouse une réinitialisation reussie, le périhérique sera supprimé du réseau ZigBee et vous devrez à nouveau ajouter / coupler vos répérisque.

Introductie

QUANTUM SQ610BRF
Alimentation Pile rechargeable	Li-Ion 3,7V
Tension de charge (pas de chargeur inclus)	Micro-USB 5V DC, min 0,5 A
Plage de température 5-40°C
Précision de la température 0.5°C ou 0.1°C	0.1°C
Régulation ITLC	Hystérisis (±0.25°C / ±0.5°C) THB
S1-S2 Input (multifunctional input)	Capteur température du sol Capteur température ambiante Capteur d'occupation Règle «One Touch» Changement automatique chauffage-refroidissement
Protocole de communication ZigBee	2,4GHz
Installation Apparente
Température de fonctionnement 0-45°C	45°C
lasse de protection IP IP30
Dimensions (Largeur x Hauteur x Profondeur)	86 x 86 x 11 mm
