GEBRUIKSAANWIJZING SQ610BRF Salus
De SQ610BRF Quantum is een Zigbee temperatuur regelaar voor het draadloos regelen van een IT600 series apparaat zoals het KI08RF klemstrook (aansluitcentrum bedrading), TRV Thermostatkop en RX10RF ketel ontvanger. Om de SQ610BRF via internet of via Salus Smart Home App te konnen regelen, dient deze met de UGE600 Internet Gateway verbonden te zich (ONLINE modus). (UGE600 is Niet inbegrepen).
Vanaf het applicatie niveau is het mogelijk om de SQ610BRF te koppelen met andere systeemelementen, b.v. Smart plug SPE600, Smart relais SR600, Raam/deur sensor OS600/SW600.
De SQ610BRF kan handmatig (lokaal) worden gezruikt zonder een internetverbinding (Offline-modus), darüber moet de combinatie met andere apparaten worden gedaan met behulp van de CO10RF coordinator (niet inbegren).
Thermostat SQ610BRF Quantum kan zonder UGE600 Gateway of C010RF Coordinator werken als selbststandig apparaat.
De volledige handleiding in PDF formaat is te verkrijgen via www.saluscontrols.nl
Product EU Richtlijnen
Dit product voldoet aan de essentièle vereisten en andere relevante bepalingen van Richtlijnen 2014/30 / EU, 2014/35 / EU, 2014/53 / EU en 2011/65 / EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op de website: www.saluslegal.com.
Veiligheidsinformatie
Gebruik in overeenstemming met nationale en EU-voorschriften. Gebruik het apparaat zoals bedoeld en houd het droog. Gebruik het product uitsluitend binnenshuis. De installmentie moet worden uitgevoerd door een gekwalificeerd person in overeenstemming met nationale en EU-voorschriften.
Voor het schoonmaken met een droge doek dient u het apparaat van het stroom af te halen.
Inhoud Verpakking:
- SQ610BRF Quantum Thermostat
- Wandmontageplaat
3.Zelfklevende tape - Bevestigingschroeven
- Handleiding
Voordatu begint:
1 Nieuwe SQ610BRF Thermostaten zijn deel opgeladen, desondanks adviseren wij de Accu volledig op te laden voor ingebruikname (Accu lader nicht meegeleverd).
Sluit de lader aan op de micro-USB-poort aan de onderkant van SQ610BRF Quantum Thermostat om het apparaat langzaam op te laden.
Het opladen kan tot volle batterij 24 uur duren.
3 Montage: Om de thermostat te monteren dient u de bevestigingsplaat van de thermostat te verwijderen en deze met de bijgeleverde schroeven of zichlevende tape op de muur te bevestigen. Na het bevestigen van de muurplaat, kan de thermostat op de muurplaat geklikt worden (Deze heeft een ingebouwde magneet).
Let op!
De ideale positie voorthermostatmontage is ongeveer 1,5 meter boven vloerniveau en verwijderd van verwarmings- en of koelbronnen. Thermostat mag Niet worden blootgesteld aan direct zonlicht of extreme omstandigheden zoals bijvoorbeeld tocht.

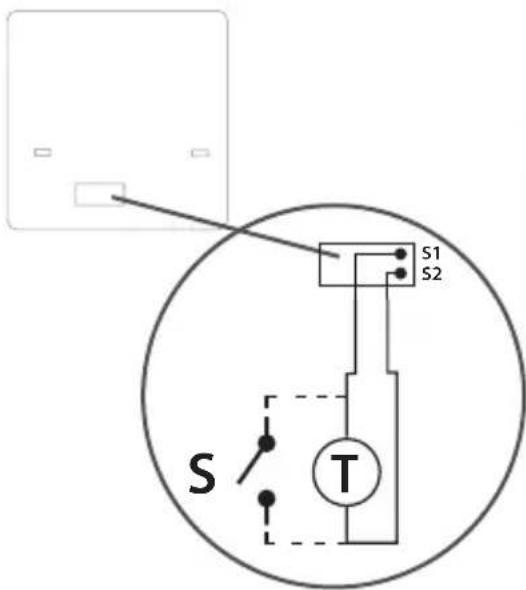

Aansluitschem S1,S2 invoer
T - temperatuur sensor
S1,S2 Terminals:
- lucht of vloer temperatuur sensoren
- Externe volt vrij contact voor aansluiting ieder ON/OFF schakelaar of aanwezigheidssensor (Hotel).

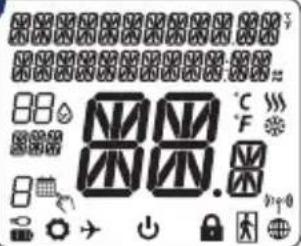

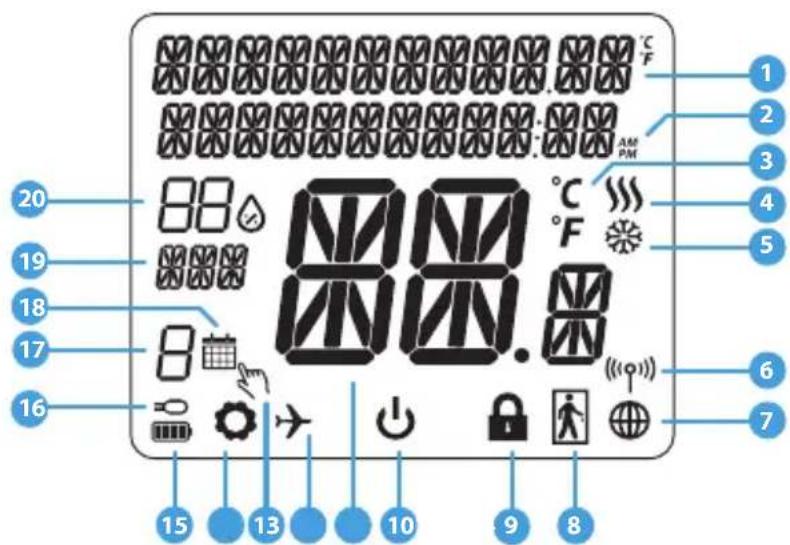

LCD Pictogram beschrijving
- Menu / Installingen beschrijving + klok
- AM/PM
- Temperatuurenheid
- Verwarmingsindicator (bij warmte vraag beweegt pictogram)
- Koelindicator ( bij koeling vraag beweegt pictogram)
- RF-verbindingsindicator
- Internetver bindingsindicator
- Bezettingssensor (hotelkaart)
-
Toets blokkering
-
Pictogram stand-bymodus
- Huidige temperatuur / gewenste temperatuur
- Vakantiemodus
- Tijdelijke opheffingsmodus
- Instellingenpictogram
- Batterij status sensor
- Externe vloer temperatuur sensor indicator
- Schema programmanummer
- Schemamodus pictogram
- Dag-indicator/SET-informatie
- Huidige vochtigheidswaarde
| Knop beschrijving | |
| Knop Functie | |
| = | 1) Menu / Return knop 2) In het HOOFDSCHERM: Houd 3 seconden ingedrukt om de werkingsmodus van dethermostat te wijzigien (Schemamodus / Permanente modus / Tijdelijke opheffingsmodus). 3) In het INSTELLING scherm: Houd 3 seconden ingedrukt om terug te gaan zonder de wijzigin gen op te slaan. 4) In het PAIRING-SCHERM (in het SYSTEEMTYPE-menu): Houd 3 seconden ingedrukt om de andere Koppelingsopties te zien. |
| √ | Knop "omlaag" (parameterwaarde verlagen / verplaatsen in het menu in de richting "OMLAAG") |
| ~ | Knop "Omhoog" (parameterwaarde verhogen / verplaatsen in het menu in de richting "Omhoog") |
| √ | 1) "OK / Tick" -knop (parameterwaarde bevestigen / maar het volgende menu gaan / instellenen opslaan) 2) In het HOOFDSCHERM: Houd 3 seconden ingedrukt om de standby-modus te openen 3) In het SCHERM INSTELLINGEN: Houd 3 seconden ingedrukt om terug te keren� het HOOFDSCHERM & ALLE wijzigingen op te slaan. |
| + | + In het HOOFDSCHERM - houd deze knoppen samen gedurende 3 seconden ingedrukt om dethermostatattoetsen te VERGRENDELEN / ONTGRENDELEN |
Compatibilität met andere SALUS CONTROLES APPARATEN
Quantum-thermostat kan werken in de modus ONLINE of OFFLINE. Als eerste要去 u beslissen in welke modus de thermostat要去 werken.
ONLINE MODUS OFFLINE MODUS
Download de Smart Home App via iOS of Android apparatus voor exter toegang tot uw SALUS-apparatuur.
SALUS Smart Home
Universal Gateway is VERBONDEN MET HET INTERNET
U kunt al uw apparaten configureren en gebruiken via de Smart Homeapp.
OF
Universal Gateway is NIET VERBONDEN MET HET INTERNET
U kunt uw apparaten lokaal gebruiken zonder de SmartHomeapp. Gateway werkt in deze modus als standard ZigBee-coordinator.
010RF-coordinator - u kunt de standaard ZigBee netwerkcoordinator gebruiken om uw apparaten te installereren en te gebruiken.
Compatible apparatus:
SR600* Smart Relais
SPE600* Smart Stekker
*Alleen met online modus
KLO8RF
Klemstrook (aansluitcentrum bedrading) voor 8 zone vloerverwarming'.
TRV Thermostatische Radiotorkop met draadloze communicatie.
RX10RF Ontvanger
Eerste Opstartprocedure
Let op!
Voor een eenvoudigere installment zorg dat u al andere apparaten aan uw ZigBee-network hebt toegevoegd, zoals Vloerverwarming Klemstrook (KL08RF) of Radiatorkoppen (TRV's) etc.
Verwijde berschermingsfolie
Omthermostat te starten houdt de knop 3 seconden ingedrukt...
...Display toont alle pictogrammen...
...Toont verwolgens de software versie van dethermostat.

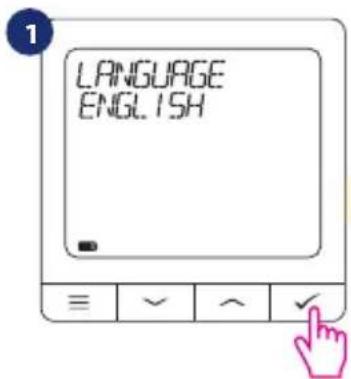

Kies nu uw taal door het gebruik van of knop Bevestig uw taal met knop.

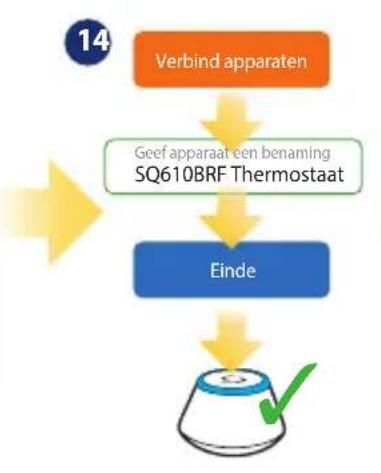

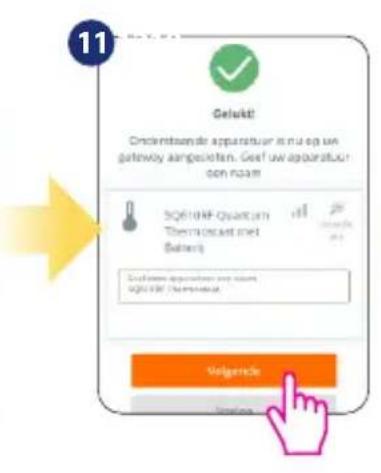

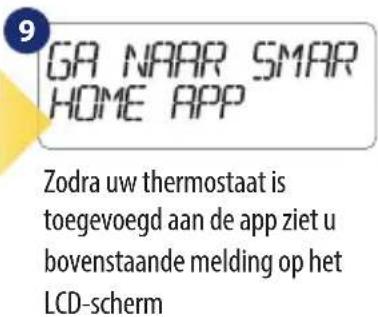

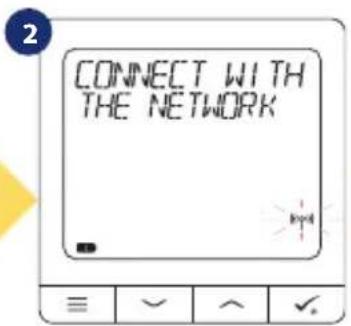

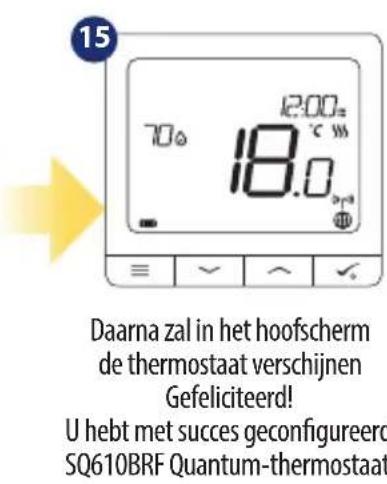

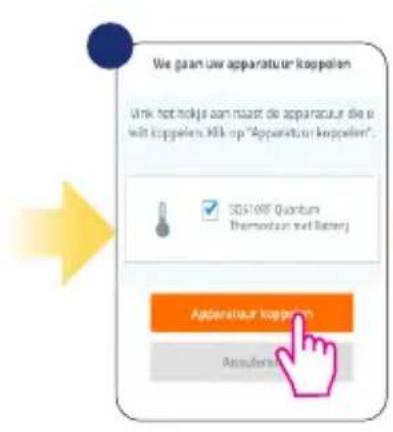

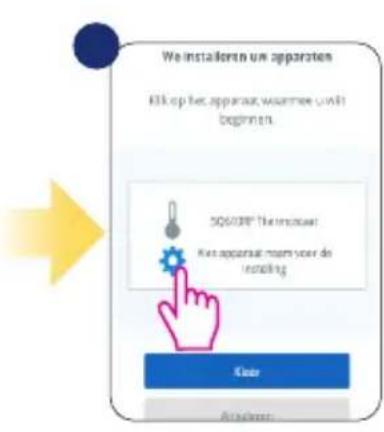

Installatie in Online modus
Na het selecteren van de taal volgen onderstaande stappen om uwthermostat bij de Smart Home aan te melden en te koppelen met andere apparaten.
Installatie in Offline modus
Koppelen met Klemstrook bedrangingscentrum (installer het bedrangingscentrum/de klemstrook volgens de meegeleverde instructies bij het product)
1
2
3
Open het ZigBee-network
4
Selecteer systeemtype: Vloerverwarming druk Knop om te bevestiging'.
5
Gebruik knop en knopen selecteer het klemstrook Nummer (druk op PAIR-knop op de Klemstrook om het adresnummer te zien). druk op de knop voor te bevestigen.
6
Gebruik of knop om uw zone nummer te selecteren en druk op om te bevestigen.
7
8
9
Sluit het Zigbee network
Nu sunt u uwthermostat koppelen met extra zones. Kies een Volgende zone of voltooi het koppel (pairing) proces door knop.

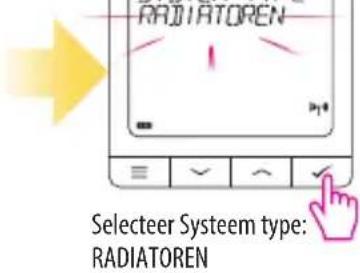

Koppelen van de TRV Radiatorkop (installer de TRV volgens de meegeleverde instructies).
1
2
3
Open het ZigBee-network
4
5
Houd nu de antenneknop 10 sec.
ingedrukt op alle trv's die je wilt koppelen met uw Thermostat.
6
Je kunt maximaal 6 TRV's koppelen aan 1thermostat. Alle TRVs要去en zich indezelfde kamer als de Thermostat bevinden.
7
8
9
Sluit het Zigbee network

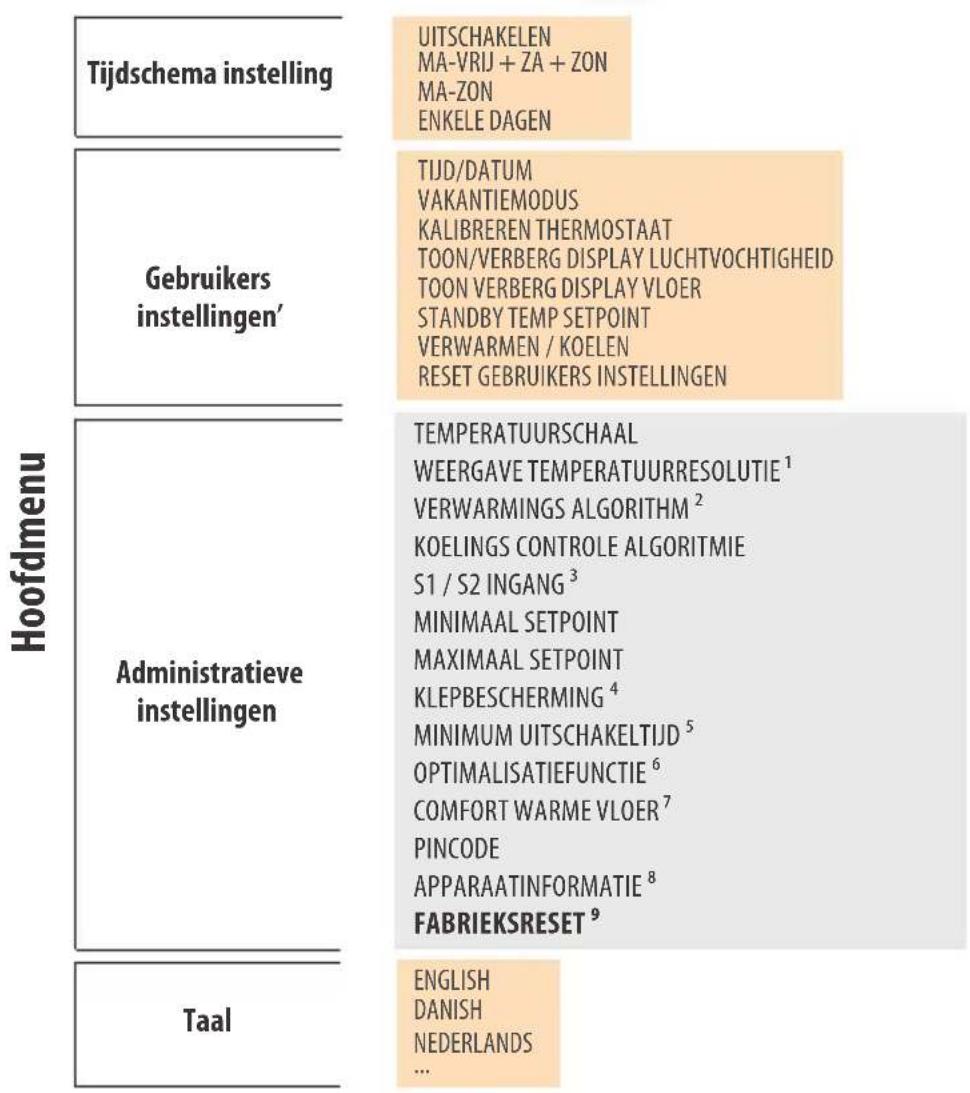

SQ610BRF Volledige menu structuu
Beschrijving van enkele geselecteerde functies (alle functies worden beschreiben in de volledige versie van de SQ610BRF-handleiding):
- DISPLAY TEMP RESOLUTIE: deutsche functie bepaalt de resolutie van het weergegeven temperatuur (0,5^ of 0,1^)
- CONTROL ALGORITHM: deze functie definiert hoe de kamertemperatuur worden geregeld. Beschikbare opties zijn: ITLC voor vloerverwarming / Radiatoren / Elektrische verwarming (dat is een geavanceerd algoitme voor de nauwkeurig bepaling van de kamertemperatuur), hysterese +/- 0,5^ C of +/- 0,25^ C , THB-aandrijving (optie aanbevolen voor systemen met THB automatische balanceringsactuators).
- S1/S2INGANG: Een vloersensor, een externe temperatuursensor of een aanwezigheidssensor kan zich aangesloten op de S1 / S2-ingang van SQ610BRF. Bovendien, door een NO-type AAN / UIT-spanningsvrij contact aan te sluiten,kest u deze ingang gebruiken als een OneTouch-regeltrigger (geprogrammeerd in de Salus Smart Home app) of als een warmte / koude-omschakeling.
- KLEPBESCHERMING: deze functie activeert alle actuatoren eenmaal per week gedurende 5 minuten (in de zomer, deze functie helpt voorkomen dat de actuatoren vastkommen te zitten).
- MIN UitSCHAKELTijd: minimale uitschakeltijd (thermostat stuart het signalniet voor verwarming / koeling vaker dan aangegeven in deze parameter).
- OPTIMALISATIEFUNCTIE: de functies Optimale start en Optimale stop zich energiebesparende functies, dat maakt de thermostat het meest Kosteneffectief (in combinatie met ITLC-besturingsalgorite).
- COMFORT WARME VLOER: deze functie helpt de vloer warm te houden, zichs als de kamer warm is genoeg en het is Niet nodig om de verwarming aan te zetten. Gebruiker kan 3 niveaus van warme vloerfunctie selecteren. Let op: het is geen economische functie, waar uw verwarmingssysteme suggestijk is ingeschakeld, zichs als er geen verwarming vraag is van de kamerthermostat. Het is een COMFORT-functie die uw vloer altijd warm houdt.
- APPARAATINFORMATIE: In dit menu kan de gebruiker het volgende controlleren: Softwareversie, RFbereikwaarde, Gekoppelde apparaten, ook kan de gebruiker kan de identificatiemodus activeren.
- FABRIEKsRESET: hier kurz u uw apparaat resettenaar de fabrieksinstellenen. Na succesvolle reset, zar het apparaat worden verwijderd uit het ZigBee-network en u moet uw apparaat opnieuw toevoegen / koppelen.
English
| QUANTUM SQ610BRF | |
| Spanning Built-in Li-Ion 3,7V | Battery |
| Oplaad voltage LADER NIET INBEGREPEN | Micro-USB 5V DC, min 0,5 A |
| Temperatur bereik 5-40°C | |
| Weergave temperatuur nauwkeurigheid | 0.5°C or 0.1°C |
| Besturingsalgoritme ITLC | SPAN (±0.25°C / ±0.5°C) THB |
| S1-S2 Ingang (multifunctioneel input) | Vloer temperatuur Lucht temperatuur Aanwezigheidssensor One Touch Omschakeling (verwarmen/koelen) |
| Communicatie protocol ZigBee 2,4GHz | |
| Montage Oppervlak bevestiging | |
| Werktemperatuur 0-45°C | |
| IP beschemingsklasse | IP30 |
| Maten (Breedte x hoogte x diepte) | 86 x 86 x 11 mm |

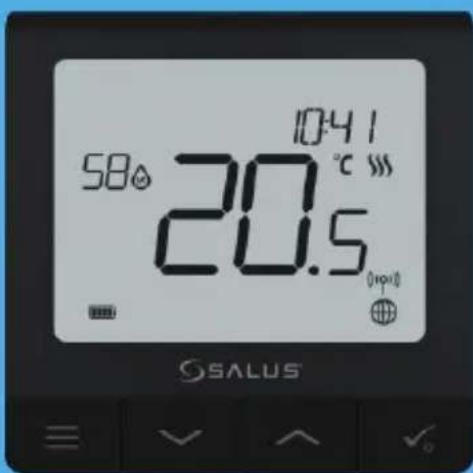

SALUS
QUANTUM
SQ610BRF THERMOSTAT
