BEDIENUNGSANLEITUNG SQ610BRF Salus
Der SQ610BRF Quantum ist ein ZigBee-Thermostat für die Funk-Steuerung von Geräten der iT600-Serie, z. B. die KLO8RF-Klemmleiste, der Mini-TRV-Kopf und das Kesselsteuerungsmodul RX10RF.
Um den SQ610BRF über das Internet oder über die mobile SALUS Smart Home-App (ONLINE-Modus) steuern zu können, muss er zusammen mit dem Internet-Gateway UGE600 (separatehaltlich) installiert werden. Auf Anwendungsbene ist es möglich denSQ610BRF mit anderen Systemelementen zu koppeln, z.B. Smart Plug SPE600, Smart Relay SR600 oder Fenster-/ Tursensor OS600 / SW600.
Der SQ610BRF kann lokal ohne Internetverbindung verwendet werden (OFFLINE-Modus). Die Kommunikation mit anderen Geräten muss jeder über den CO10RF-Koordinator (separat erhältlich) erfolgen.
Die vollständige PDF-Version der Bedienungsanleitung finden Sie unter www.salus-controls.com
Produktkonformität
Dieses Produkt erfüllt die grundlegenden Anforderungen und sonstigen einschlagigen Bestimmungen der Richtlinien 2014/30/EU, 2014/35/EU, 2014/53/EU und 2011/65/EU. Der vollständige Wortlaut der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: www.saluslegal.com.
Sicherheitsinformation
Verwendung in Übereinstimmung mit nationalen und EU-Vorschriften. Verwenden Sie das Gerät wie vorgesehen, halten Sie es in trockenem Zustand. Produkt nur für den Innenbereich. Die Installation muss von einer qualifizierten Person gemäß den nationalen und EU-Vorschriften durchgeführt werden. Nur mit einem trockenen Tuch reinigen.
Inhalt:
1) Der SQ610BRF Quantum Thermostat
2) Montageplatte
3) Klebestreifen
4) Schrauben
5) Anleitung
Der Anfang:
1 Der neue Quantenthermostat SQ610BRF ist teilweise aufgeladen. Wir empfehlen jedoch, den Akku vor dem Gebrauch vollständig aufzuladen.
SchlieBen Sie das Ladegerät an den Micro-USB-Anschluss an der sich an der Unterseite des Quantumthermostats SQ610BRF befindet, um das Gerät aufzuladen.
Der Ladevorgang bis zur vollen Akkukapazitat kann bis zu 24 Stunden dauern.
3 Montage: Zur Montage des Thermostats konnen Sie das mitgelieferte Zubehor (Befestigungsschrauben oder Klebeband) verwenden. Entfernen Sie die wichtere Abdeckung um die Platte an der Wand zu befestigen. Danach einfach den Thermostat an die Platte anbringen (er hat einen eingebauten Magneten).
Bitte beachten:
Die ideale Position fur die Thermostatmontage ist etwa 1,5m uber dem Boden,weit entfernt von Heiz- oder Kuhlquellen. Thermostat darf weder Sonnenlicht noch extremen Bedingungen wie Zugluft ausgesetzt werden.

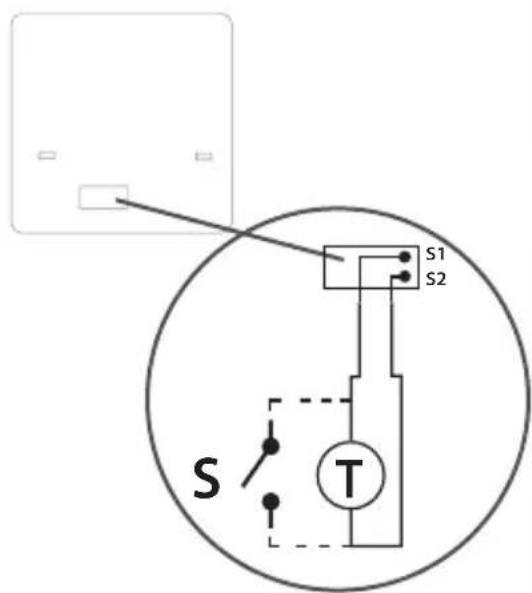

Schaltplan (S1, S2 Eingang):
Symbolik:
S-potentialfreie Kontakte
T-Temperatur-Sensor
S1,S2 Anschlusses:
Fern oder Bodenfuhler
- Externer potenialfreier Kontakt für jegliche AN/AUS Schaltung oder Anwesenheitssensor (Hotel-Schlüsselkarte)

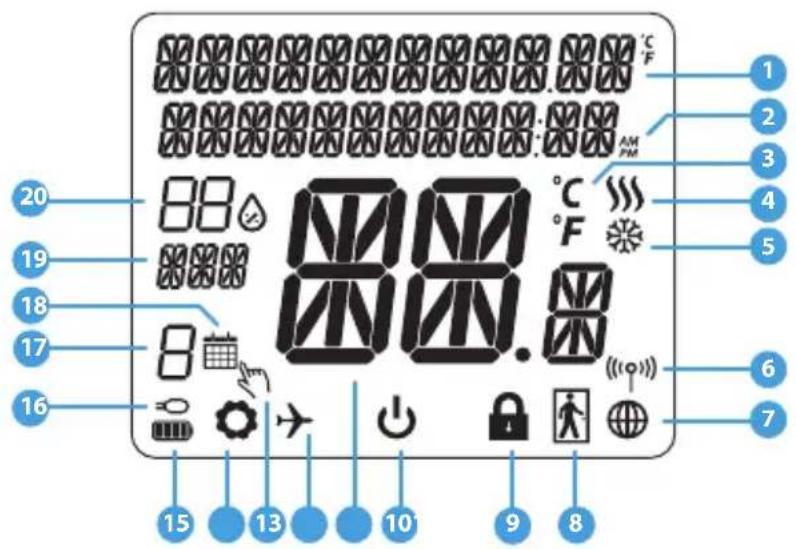

LCD Symbol Beschreibung
- Menu/Einstellung Beschreibung + Uhrzeit
2.AM/PM - Temperatur Einheit
- Heiz-anforderung (Symbol ist animiert bei Heizan foderung)
- Kuhl-anforderung (Symbol ist animiert bei Kühlan foderung)
- Funkverbindungs Indikator
- Internetverbindungs Indikator
- Anwesenheitssensor (Hotel Schlüsselkarte)
-
Tastesperre Funktion
-
Standby-Modus-Symbol
- Aktuelle Temperatur / Sollwerttemperatur
12.Urlaubsmodus - Temporärer Override-modus
- Einstellungssymbol
- Baterrie-Statusanzeige
- Externe / Boden-Temperatursensor-Anzeige
- Programmnumber
- Programm-Modus-Symbol
- Tagesanzeige/Einstell-Informationen
- Aktueller Feuchtigkeitswert
| Tasten Beschreibung | |
| Taste Funktion | |
| = | 1) Menütaste /Zurücktaste2) In der Hauptanzeige: Für 3 Sek gedrück halten um den Betriebsmodus zu ändern (Programm / Manuell / kurzfristiger Override).3) Im der Einstellungsanzeige: Für 3 Sek gedrück halten um zurückzukehren ohne die Änderungen zu speichern.4) Im Verbindungsbildschirm (SYSTEMTYP Menu): drücken und halten für 3 Sek um andere Verbinndungsoptionen zu sehen. |
| ~ | "Runter" Taste (Wert verringern/ Menu nach unten bewegen) |
| ~ | "Rauf" Taste ( Wert erhöhen /Menu nach oben bewegen) |
| √ | 1) Für 3 Sec gedrück halten um das neue Gerät zu starten.2) "OK / Hacken" Taste (Wert bestätigten / Zum{nachsten Menu gehen / Einstellungen speichern).3) Im der Hauptanzeige: Halten Sie 3 Sekunden lang gedrück, um in den Standby-Modus zu wechseln.4) In der Einstellungsanzeige: Halten Sie für 3 Sek um alle Änderungen zu speichern und zur Hauptanzeige zurückzukehren.5) Während des Pairing-Prozesses – halten Sie die Taste für 3 Sekunden gedrück, um den Thermostat auszuschalten oder neu zu starten. |
| + | In der Hauptanzeige - halten Sie diese Tasten zusammen für 3 Sekunden gedrück um die Tasten zu SPERREN / ENTSPERREN . |
KOMPATIBILTY MIT ANDEREN SALUS CONTROLS GERÄTEX
Quantum Thermostat kann im ONLINE-oder OFFLINE-Modus arbeiten. Im ersten Schritt führen Sie entscheiden, in welthem Modus Ihr Thermostat Funktioniert.
ONLINE MODUS OFFLINE MODUS
Universelles Gateway ist Verbunden MIT DEM INTERNET
Sie können alle ihre Geräte in der Smart Home App konfigurieren und verwenden
Laden Sie die Smart Home App auf Ihr iOS oder Android-Gerätherunter, um Fernzugriff auf ihre SALUS-Geräte zu erhalten.
SALUS Smart Home
ODER
Universelles Gateway ist NICT VERBUNDEN MIT DEM INTERNET
Sie können ihre Geräte lokal ohne die SmartHome App verwenden. Gateway Funktioniert in diesen Modus als Standard-ZigBee-Koordinator.
C010RF-Koordinator-Sie konnen den StandardmaBigen ZigBee-Netzwerkkoordinator verwenden, um ihre Geräte zu installieren und zu verwenden.
Ko mpatible Geräte:
SR600* Smart Relais
SPE600 Smart Plug
Nurmit Online-Modus
KL08RF Klemmleiste fur 8-Zonen-FuBodenhezung (UFH).
TRV (Thermostatic Radiator Valve) mit drahtloser Kommunikation.
RX10RF Empfanger
Erste Einschl甲状腺
Bitte beachten Sie:
Um die Installation zu erreichtern, stellen Sieitte sichere dass Sie bereits andere Geräte in Ihr ZigBee-Netzwerk hinzugeführ haben, wie Z. B. Fußbodenheizungsklemmleisten (KLO8RF) oder Radiator-Köppe (TRV 's) usw.
Entfemen Sie die Schutzfolie
Um den Thermosten einszuschalten halten Sie die Taste für 3

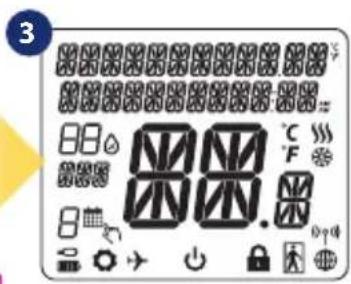

...Anzeige zeigt alle Symbole an...
Sekunden gedrückt...
...dann wird Thermostat die Software-Version anzeigen.

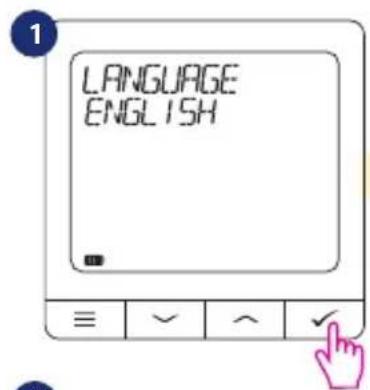

Wahlen Sie nun ihre Sprache mit oder Tasten.
Bestätigen Sie ihre Sprache mit Taste.

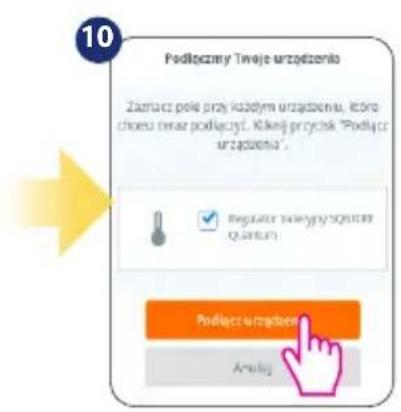

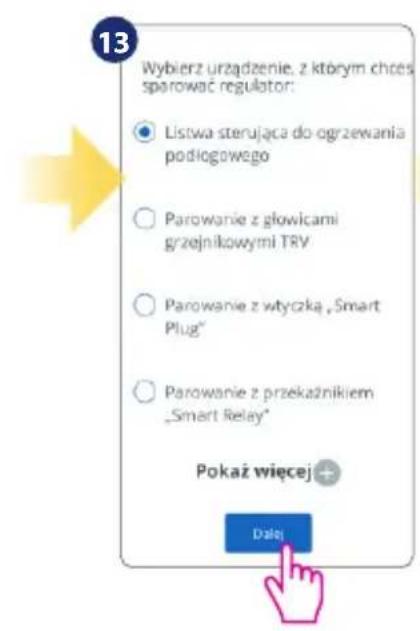

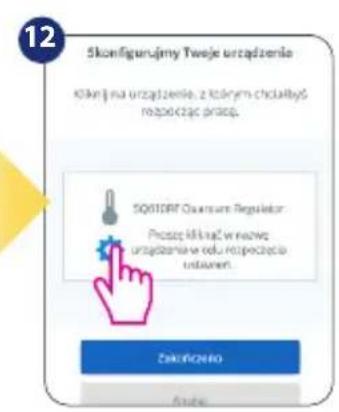

Installation im ONLINE Modus

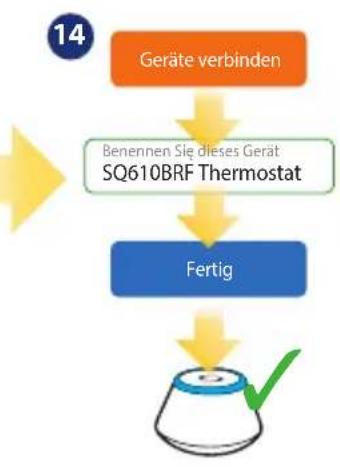

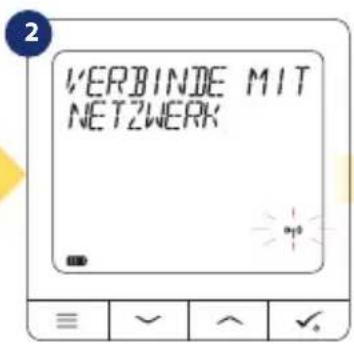

Führer Sie nach der Sprachauswahl die folgenden Schritte aus, um Ihr Gerät zur Smart Home-App hinzuzufügen und mit anderen Geräten zu koppeln:

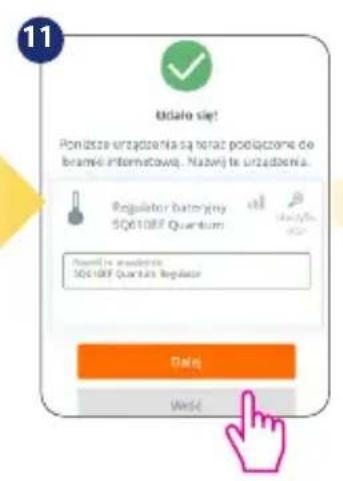

Zur SALUS Smart Home App

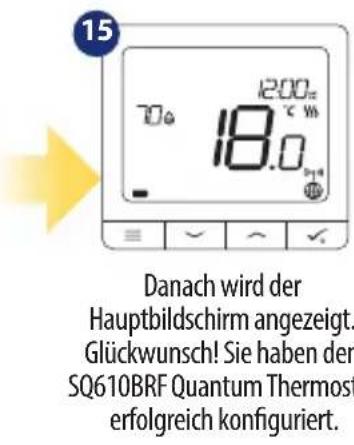

Sobald Ihr Thermostat der App hinzugefügt wurde, sehen Sie den obrigen Bildschirm auf der LCD-Anzeige
Installation im OFFLINE Modus
Koppeln mit Klemmleiste / Steuerbox (Installieren Sie die Klemmleiste / Control Box gemäß den im Lieferumfang enthaltenen Anweisungen):
1
2
3
Öffnen Sie das ZigBee-Netzwerk
4
5
6
Wahlen Sie Den Systemtyp: UNDERFLOOR, drücken Sie die Taste, um zu bestätigen.
Verwendens sie die oder Taster um die Nummer der Klemmleiste auszuwahlen (drücken Sie die PAIR-Taste auf der Klemmleiste um die Adressnummer anzuzeigen). drucken um zu bestätigen.
Verwenden Sie oder Tasten, um die Zonennummer auszuwahlen und drucken Sie Taste, um zu bestätigen
7
8
9
Schlieben Sie das ZigBee-Netzwerk
Jetzt können Sie ihren Thermostat mit zusätzlichen Zonen verbinden. Wahlen Sie eine weitere Zone aus, oder beenden Sie den Verbindungsprozess per Taste
Kopplung mit TRV-Heizkörperkopf (Installieren Sie den TRV gemäß den im Lieferumfang enthaltenen Anweisungen):
1
2
3
3 Öffnen Sie das ZigBee-Netzwerk
4
5
6
Systemtyp auswahlen: RADIATORS
Halten Sie nun die Antennentaste für 10 Sek. (bis Orange aufleucht) auf allen TRV die Sie mit Ihrtem Termostat verbinden möchten gedrückt.
Sie konnen bis zu 6 TRVs mit 1 Thermostatverbinden.
7
8
9
SchlieBen Sie das ZigBee-Netzwerk
Auf der LCD-Anzeige sehen Sie die Anzahl der verbundenen TRVs. Sobald alle TRVs verbunden sind - drücken Sie die Taste um den Verbindungsprozess abzuschreiben.

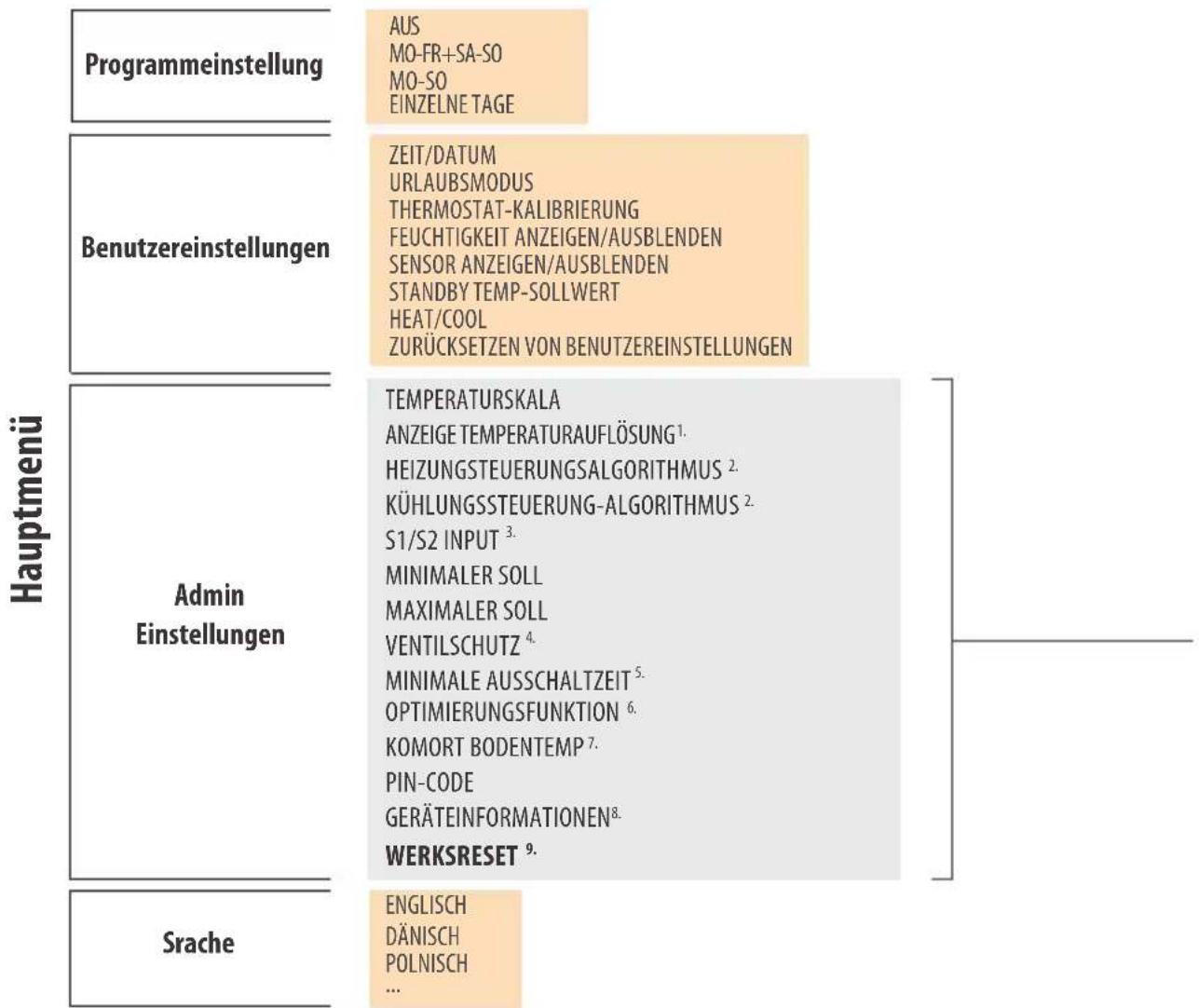

SQ610BRF Vollständige Menüstruktur
Kurzbeschreibung einiger ausgewählter Funktionen (alle Funktionen sind in der Vollversion des SQ610BRF-Handbuchs beschrieben):
- ANZEIGE TEMPERATUREAUFLOSUNG: Diese Funktion bestimmte die Auflösung der angezeigten Temperatur - Benutzer kann Temperaturanzeige auf (0,5^ oder 0,1^) eingestehen.
- REGEL ALGORITHM: Diese Funktion definiert, wie die Raumtemperatur gesteuert werden kann. Verfügbare Optionen sind: ITLC für Fußbodenheziehung / Heizkörper / Elektrische Heziehung (das ist ein fortschrittlicher Algorithmus für die prazise Aufrechterhaltung der Raumtemperatur), Hysterese +/-0,5^ oder +/-0,25^ , THB-Antrieb (Option empfohlen für Systeme mit THB-STellantrieben.
- S1/S2 INPUT: Ein Bodensensor, ein externer Temperatursensor oder ein Anwesenheitssensor konnen an den S1/S2-Eingang von SQ610BRF angeschlossen werden. Darüber hinaus konnen Sie diesen Eingang als OneTouch-Regelauslöser (programmiert in der Salus Smart Home App) oder als Heiz/Kuhl-Wechsel verwenden, indem Sie einen NO-Kontakt von ON/OFF-potentialfreinen Kontakt anschließen.
- VENTILSCHUTZ: Diese Funktion aktiviert alle ANTRIEBE einzel proWoche fur 5 Minuten (im Sommer hilt\ diese Funktion ein festhängen der Ventile zu unterbinden).
- MIN ABSCHALTZEIT: Minimale Abschaltzeit (Thermostat sendet das Signal zum Heizen/Kühlen nicht haufter als in thisem Parameter angegeben).
- OPTIMIERUNGSFEATURE: Optimum Start- und Optimum Stop-Funktionen sind energiesparende Funktionen, die Thermostat am kostenungstigsten machen (in Kombination mit ITLC-Steueralgorithmus).
- KOMFORT BODEN TEMP.: These Funktion hilft, den Boden warm zu halten, auch wenn der Raum warm genug ist und es keine Notwendigkeit gibt, die Heizung einzuschalten. Der Benutzer kann 3 Ebenen der warmen Bodenfunktion auswahlen.itte beachten Sie, dass es sich nicht um eine Wirtschaftlichkeitsfunktion handelt, da ihre Heizungsanlage auch dann eingeschaltet sein kann, wenn kein Heizbedarf vom Raumthermostat besteht. Es ist eine KOMFORT-Funktion, die ihren Boden die ganze Zeit warm hält.
- GERÄTEINFORMATIONEN: In dieser Menu kann der Benutzer folgenden überprüfen: Software-Version, Batteriestand, Funk-Bereichswert, Verbundene Geräte oder um den Identifikationsmodus zu aktivieren.
- WERKS RESET: Hier können Sie Ihr Gerät auf Werkseinstellungen zusücksetzen. Nach erfolgreichem Zurücksetzen wird das Gerät aus dem ZigBee Netzwerk entfernt und Sie müssen Ihr Gerät wieder hinzufügen / verbinden.
Introduction
Verklaring symbolen:
S-volt vrij contact
| QUANTUM SQ610BRF | |
| Spannungsversorgung Eingebauer | Lid-Ion 3,7VBatterie |
| Ladespannung(Ladekabel nicht enthalten) | Micro-USB 5V DC,min 0,5 A |
| Temperaturbereich 5-40°C | |
| Temp. Anzeigegenaugkeit 0.5°Cooder 0.1°C | |
| Regel Algorithmus ITLC | Spreizung(±0.25°C / ±0.5°C)THB |
| S1-S2 Eingang(multifunktionaler Eingang | BodensensorFernsensorAnwesenheitssensorOne Touch (APP Regel)Wechselkontakt(Heizen/Kühlen) |
| Kommunikations Protokoll ZigBee 2,4GHz | |
| Montage Auf ebenen Oberflächen | |
| Arbeitstemperatur 0-45°C | |
| IP Schutzklasse IP30 | |
| Abmessungen(Höhe x Breite x Tiefe) | 86 x 86 x 11 mm |
