BL55SP - Souffleur Maruyama - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur à dos thermique
Marque	Maruyama
Modèle	BL55SP
Dimensions (L x l x H)	365 x 485 x 535 mm
Poids à sec	8,9 kg
Type de moteur	Kawasaki TK45, 2 temps, refroidi par air
Cylindrée	45,4 cm³
Système d'allumage	Électronique
Carburateur	Diaphragme toutes positions
Contenance du réservoir de carburant	2,0 litres
Mélange essence/huile	50:1 (huile 2 temps Maruyama ou équivalente ISO-L-EGD & JASO FC)
Bougie	Écartement 0,8 - 0,9 mm
Niveau sonore	Non spécifié dans la notice
Équipements de sécurité	Interrupteur d'arrêt, protections auditives recommandées, lunettes de protection, masque anti-poussière
Montage	Assemblage du levier d'accélération et des tuyaux de soufflage obligatoire avant utilisation
Entretien courant	Nettoyage du filtre à air, de la bougie, du filtre à carburant, des ailettes de refroidissement
Garantie	5 ans usage résidentiel et commercial, 1 an location (voir notice complète)

FOIRE AUX QUESTIONS - BL55SP Maruyama

Quel est le mélange essence/huile recommandé pour le BL55SP ?

Le rapport de mélange est de 50:1 (50 parts d'essence pour 1 part d'huile). Utilisez de l'huile 2 temps Maruyama Premium ou une huile équivalente ISO-L-EGD & JASO FC. Ne jamais utiliser d'huile moteur automobile ou marine.

Comment démarrer le souffleur BL55SP ?

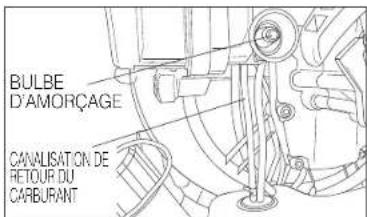

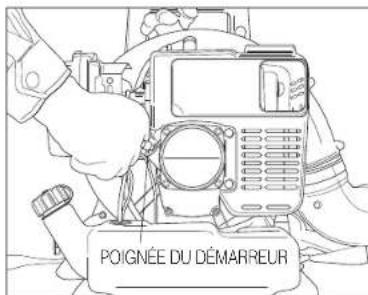

1. Pompez la poire d'amorçage jusqu'à voir du carburant dans le tuyau de retour. 2. Fermez le starter (si moteur froid). 3. Mettez l'interrupteur sur MARCHE et réglez les gaz à mi-régime. 4. Tirez fermement sur le cordon de démarreur. 5. Une fois démarré, ouvrez le starter et laissez chauffer à mi-régime.

Quelle huile utiliser pour le moteur ?

Utilisez une huile 2 temps de qualité conçue pour moteurs refroidis par air, de préférence la marque Maruyama. Ne pas utiliser d'huile automobile ou marine. Le mélange doit être de 50:1.

Comment entretenir le filtre à air ?

Inspectez le filtre à air avant chaque utilisation. Retirez-le du logement, nettoyez-le en tapotant doucement ou avec un solvant approprié, et assurez-vous qu'il est parfaitement sec avant de le remettre en place.

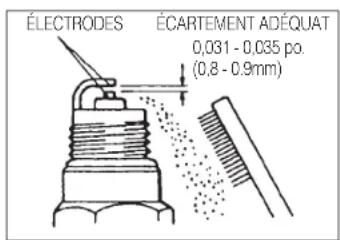

Quel est l'écartement correct de la bougie ?

L'écartement des électrodes doit être compris entre 0,8 et 0,9 mm (0,031-0,035 pouce). Vérifiez toutes les 50 heures de fonctionnement.

Comment arrêter le moteur en toute sécurité ?

Laissez le moteur tourner au ralenti quelques minutes pour refroidir, puis mettez l'interrupteur sur ARRÊT. Ne jamais arrêter le moteur en fermant le starter ou à plein régime.

Puis-je utiliser de l'essence avec un indice d'octane inférieur à 87 ?

Non. Utilisez uniquement de l'essence sans plomb avec un indice d'octane d'au moins 87 (indice antidétonant). Une essence de qualité inférieure peut provoquer des cognements et endommager le moteur.

Comment entreposer le souffleur pour une longue durée ?

Videz le réservoir d'essence, faites tourner le moteur jusqu'à ce qu'il s'arrête, retirez la bougie, versez un peu d'huile dans le cylindre, tirez doucement sur le lanceur pour répartir l'huile, puis rangez dans un endroit sec.

Que faire si le moteur ne démarre pas ?

Vérifiez que le mélange essence/huile est correct, que le réservoir contient du carburant, que la bougie est propre et bien écartée, et que le filtre à air n'est pas obstrué. Si le problème persiste, contactez un concessionnaire Maruyama.

Puis-je utiliser le souffleur sans protections auditives ?

Non, le port de protections auditives est obligatoire pour éviter les dommages auditifs. Portez également des lunettes de protection, un masque anti-poussière si nécessaire, et des vêtements ajustés.

MODE D'EMPLOI BL55SP Maruyama

Avant propos ......1	Avant l’utilisation......5
Symboles de sécurité ......1	Instructions de fonctionnement......8
Garantie......2	Maintenance Régulière......10
Instructions de sécurité ......3	Entreposage......11
Caractéristiques techniques ......4	Informations anti-pollution......12
Instructions de montage ......4

AVANT PROPOS

Ce Manuel du propriétaire/de l'utilisateur est conçu afin de familiariser l'opérateur avec les différentes caractéristiques et pièces de l'équipement, et de vous assister pendant le montage, le fonctionnement et la maintenance de votre nouvelle souffleuse à dos.

Il est impératif que chaque opérateur de cette Souffleuse à dos lise et comprenne le contenu de ce manuel avant d'utiliser la souffleuse.

Les instructions de sécurité importantes seront identifiées par le symbole de sécurité suivant:

Le non-respect et l'inobservation des instructions incluses dans ce manuel peut être à l'origine de blessures sérieuses, voire mortelles.

En cas d'assistance supplémentaires, veuillez contacter le concessionnaire Maruyama le plus proche ou Maruyama U.S., Inc., 4770 Mercantile Drive, suite100, Fort Worth, TX 76137 U.S.A.

Téléphone: 940-383-7400

Internet: www.maruyama-us.com

SYMBOLES DE SÉCURITÉ DE CE MANUEL

Tout au long de ce manuel et sur l'appareil lui-même, vous trouverez des messages d'informations utiles et des alertes à la sécurité précédés de symboles ou de mots clé. Ce qui suit correspond à une explication de ces symboles et de ces mots clé ainsi que leur signification.

Ce symbole accompagné des mots AVERTISSEMENT et DANGER doit attirer votre attention ; il se rapporte à une action ou à une condition pouvant être à l'origine de sérieuses blessures à l'opérateur et aux personnes aux alentours.

⚠ Étiquettes d'avertissement

• Veiller à toujours nettoyer la poussière ou la boue afin que les étiquettes soient toujours visibles.
• Les étiquettes d'alarme suivantes apparaissent également.

Étiquettes de mise en garde

Lire le Manuel du propriétaire/de l'utilisateur complètement.

Lire complètement le Manuel du propriétaire/de l'utilisateur avant d'utiliser l'équipement.thoroughly prior to use.

Se protéger les oreilles.

Se protéger les oreilles en portant un chapeau, des lunettes de protection, des protections auditives avant d'utiliser l'équipement.

Interdiction de sources d'incendie.

Ne pas approcher de flamme nue si du carburant est présent ou si l'équipement est en train d'être révisé ou réparé.

Attention aux gaz d'échappement.

Ne pas respirer les gaz d'échappement du moteur.

Attention aux hautes températures.

La surface du silencieux du moteur, l'ailette du cylindre, etc. deviennent très chauds. Ne pas les toucher.

French

MARUYAMA®

Déclaration de garantie limitée

Tous les produits Maruyama sont garantis au premier acheteur contre tout défaut de matériau et de fabrication pour les durées répertoriées ci-dessous à compter de la date d'achat :

à vie pour les arbres d'entraînement internes des taille-haies et les débroussailleuses et tous les modules d'allumage,

5 ans pour utilisation commerciale et résidentielle.

1 an pour utilisation en location.

Tous moteurs Maruyama et Kawasaki TK45/TK65 sont exclusivement couverts pour cinq ans d'utilisation industrielle, commerciale, institutionnelle et pour production de revenues. Ces moteurs ont une garantie d'une année pour utilisation en location.

Cette garantie sera en vigueur a condition que, pendant les premières 80 heures d'optimalisation, le moteur soit utiliser avec de l'huile 2 temps Maruyama Premium. Après la période d'optimalisation utilisez toujours de l'huile 2 temps Maruyama Premium avec le moteur, ou une huile 2 temps, équivalente ISO-L-EGD & JASO FC.

L'acheteur ne sera pas facturé pour la main d'œuvre du diagnostic déterminant qu'une pièce sous garantie est défectueuse si le diagnostic a été effectué chez un concessionnaire Maruyama.

Toute pièce sous garantie dont le remplacement n'est pas prévu dans l'entretien requis, ou dont l'inspection normale dépend d'une mention "réparer ou remplacer selon le besoin" est garantie pendant la durée de la garantie. Toute pièce sous garantie dont le remplacement est prévu dans l'entretien requis est garantie pendant la période précédant le premier remplacement prévu de la pièce. Maruyama Mfg. Co., Inc. est responsable des dégâts aux composants des autres moteurs causés par la défaillance d'une pièce encore sous garantie.

Il incombe à l'acheteur d'effectuer l'entretien requis, tel que défini par Maruyama Mfg. Co., Inc. dans le manuel du propriétaire/de l'utilisateur.

GARANTIE DES PIÈCES DU SYSTÈME DE CONTRÔLE DES ÉMISSIONS : En sus de la couverture de garantie ci-dessus, Maruyama Mfg. Co., Inc. réparer ou remplacera, sans frais pour le premier acheteur et chaque acheteur ultérieur, toute pièce du système de contrôle de la pollution des pièces trouvées défectueuses au niveau du matériel ou au niveau de la fabrication pendant deux (2) ans à compter de la date de livraison d'origine au détaillant. Les pièces relatives à l'échappement sont les pièces d'assemblage du carburateur, d'assemblage de la bobine d'allumage, du rotor de distributeur, de la bougie, du pot catalytique et du réservoir de carburant. Toute pièce de remplacement équivalente en performance et en durabilité peut être utilisée lors des entretiens ou réparations non garantis et ne doit pas réduire les obligations de la garantie de Maruyama Mfg. Co., Inc.

Cette garantie ne couvre pas :

1. les articles d'entretien (à l'exception des défauts de matériau et de fabrication), notamment les conduites, les bougies, la corde de démarreur, les filtres à air et à carburant, les patins d'embrayage, les isolateurs de vibrations, les câbles des gaz et tous les accessoires de coupe, etc.
2. les frais supplémentaires, y compris les frais de livraison et de manutention, de déplacement, le paiement pour temps ou paiement perdu ou pour tout inconvénient ainsi que le stockage.
3. les altérations ou modifications comprenant des pièces de rechange non agréées par Maruyama U. S., Inc.
4. l'usure, les accidents, l'utilisation abusive, la négligence, l'utilisation erronée, les mauvais carburants, lubrifiants, mélanges de carburants (si applicable) ou l'incapacité à utiliser ou entretenir le produit conformément aux instructions approuvées par Maruyama.

La réparation ou le remplacement tels qu'indiqués dans cette garantie restent le recours exclusif du consommateur. Maruyama ne pourra être tenu responsable des dommages accessoires et indirects pour violation de toute garantie implicite ou expresse sur ces produits, sauf dans les limites fixées par la loi. Toute garantie implicite de qualité marchande ou d'adaptation à une utilisation particulière de ces produits est limitée aux durées de garantie telles que définies dans la déclaration de garantie limitée. Maruyama se réserve le droit de modifier ou d'améliorer la conception du produit sans préavis et n'assume pas l'obligation de mettre à niveau les produits déjà fabriqués.

Cette garantie vous apporte des droits spécifiques pouvant varier d'un état à l'autre. Il incombe au propriétaire et au concessionnaire de s'assurer que la carte d'enregistrement de garantie est correctement remplie et envoyée à Maruyama U. S., Inc. Une preuve d'achat et l'enregistrement sont exigés afin d'obtenir un service de garantie.

Pour trouver le centre de service après-vente agréé Maruyama le plus proche, contactez Maruyama U.S., Inc. au 1-940-383-7400.

Maruyama U.S., Inc.

4770 Mercantile Drive, suite100,

Fort Worth, TX 76137 U.S.A.

AVERTISSEMENT

1. Lisez et assimilez ce manuel du propriétaire/de l'utilisateur avant d'utiliser la souffleuse à dos. Familiarisez-vous à l'utilisation correcte de cette souffleuse à dos.

2. Ne laissez jamais des enfants utiliser la souffleuse à dos. Il ne s'agit pas d'un un jouet. Ne laissez jamais des adultes utiliser la machine sans qu'ils aient lu le manuel du propriétaire/de l'utilisateur.

3. Familiarisez-vous avec les commandes et sachez comment arrêter rapidement le moteur.

4. Utilisez toujours des lunettes et des protections auditives.

5. Demandez aux personnes de quitter la zone de travail, particulièrement les enfants en bas âge et les animaux domestiques.

6. Ne pointez jamais la bouche de soufflage vers des gens ou des animaux.

7. N'utilisez jamais une souffleuse quand vous êtes fatigué.

8. N'utilisez jamais une souffleuse sans ses protections ou autres dispositifs de sécurité appropriés en place.

9. Habillez-vous correctement ; ne portez aucun vêtement ample ou bijoux pouvant être happés par des pièces en mouvement. Portez toujours des chaussures adéquates, des pantalons longs ainsi que des chemises à manches longues.

10. L'essence est fortement inflammable ; vous devez la manipuler avec précaution.

A. Il est strictement interdit de fumer en manipulant de l'essence.

B. Utilisez un bidon d'essence approuvé pour entreposer le mélange d'huile et d'essence.

C. Ne remplissez pas le réservoir d'essence quand le moteur est chaud ou en fonctionnement

D. Le remplissage en essence doit s'effectuer à l'extérieur en conservant un espace de 1 cm en haut du réservoir. Ne remplissez pas le col de remplissage.

E. Essuyez le carburant renversé avant de mettre le moteur en marche.

1. Assurez toujours votre équilibre ; maintenez fermement la tuyauterie de soufflage et marchez sans jamais courir quand une souffleuse est en fonctionnement.

2. Utilisez les accessoires corrects. Vous devez utiliser la souffleuse seulement pour ce quoi elle a été conçue.

3. Les fixations doivent être serrées, assurez-vous aussi que la souffleuse est en état de fonctionner sans danger. Appliquez les instructions de maintenance se trouvant en pages 10 à 12 de ce manuel.

4. Éloignez vos pieds et vos mains des pièces en rotation. Soyez prudent à tout instant.

5. Si la souffleuse commence à vibrer anormalement, arrêtez immédiatement le moteur et recherchez la cause. Les vibrations doivent être généralement considérées comme un avertissement avant difficultés.

6. Évitez l'utilisation de la souffleuse à proximité de rochers, graviers, pierres et autres matériaux qui pourraient se transformer en objets volants dangereux.

7. N'utilisez la souffleuse à dos qu'à la lumière du jour ou sous un éclairage artificiel adéquat.

8. Éloignez d'éventuels spectateurs hors de la zone de travail.

9. Le fonctionnement de la souffleuse est interdit sans ses protections en place.

10. Le fonctionnement de la souffleuse est interdit dans des zones sans ventilation.

11. Afin d'éviter tout risque de blessures associées à l'inhalation de poussière, utilisez un masque avec filtre anti-poussières.

12. Afin d'éviter tout risque de blessures associées au contact avec des pièces en mouvement, arrêtez le moteur avant d'installer ou de démonter des accessoires.

13. Afin d'éviter tout risque d'incendie et de brûlures :

Éloignez-vous d'au moins 3 m du bidon d'essence avant de démarrer le moteur.

L'essence doit toujours être stockée dans un bidon approuvé.

Techniques d'utilisation

A. N'utilisez un matériel motorisé qu'à des heures raisonnables, pas trop tôt le matin ni trop tard le soir pour ne pas déranger les autres. Respectez les heures répertoriées dans les arrêtés municipaux. Les recommandations générales à ce sujet sont entre 9 h et 17 h du lundi au samedi.

B. Afin de réduire le niveau du bruit, limitez le nombre d'accessoires simultanément utilisés.

C. Pour réduire le niveau du bruit, faites fonctionner la souffleuse à sa vitesse minimum possible en fonction du travail à réaliser.

D. Contrôlez votre matériel avant utilisation, surtout le silencieux, les admissions d'air et les filtres à air.

E. Décompactez les débris avec un râteau ou un balai avant de les souffler.

F. En conditions poussiéreuses, mouillez légèrement les surfaces si de l'eau est disponible.

G. Économisez l'eau en utilisant des souffleuses motorisées à la place de tuyaux pour la plupart des applications de gazon et de jardin, y compris dans les endroits comme les gouttières, les grillages, les patios, les grilles, les porches et les jardins.

H. Prenez garde aux enfants, animaux domestiques, fenêtres ouvertes ou aux voitures fraîchement lavées, et soufflez les débris au loin en toute sécurité.

I. Utilisez une rallonge de bouche de soufflage complète pour que le jet d'air puisse travaille près du sol.

J. Après avoir utilisé les souffleuses et autres matériels : NETTOYEZ-LES ! Mettez les débris dans des poubelles.

CARACTÉRISTIQUES TECHNIQUES

Modèles		BL55	BL85
Dimensions L x l x H	Standard	14.4 x 19.1 x 20.1 po(365 x 485 x 535 mm)
	HA Type	14.4 x 20 x 20.1 po(365 x 510 x 535 mm)
Poids à sec		19.6 livres (8.9 kg)	21.1 livres (9.6 kg)
Type de moteur		TK45 pour l'EPA	Kawasaki/2 temps refroidi par airTK65 pour l'EPA
Cylindrée		45.4 cm ^3	64.7 cm ^3
Système d'allumage		Électrique
Carburateur		Diaphragme toutes positions
Contenance du réservoir à carburant		2.1 qts (2.0 litres)
Mélange d'essence :		50:1Utilisation huile moteur 2 temps Maruyama 50:1Huile moteur 2 temps ou une huile moteur 2 temps de qualité conçue pour les moteurs 2 temps à refroidissement par air et à haute performance.

La SOUFFLEUSE À DOS MARUYAMA est livrée avec un Manuel du propriétaire/de l'utilisateur et une carte d'enregistrement de garantie. L'assemblage et le montage du levier d'accélération et des tuyauteries de soufflage sont obligatoires.

INSTRUCTIONS DE MONTAGE

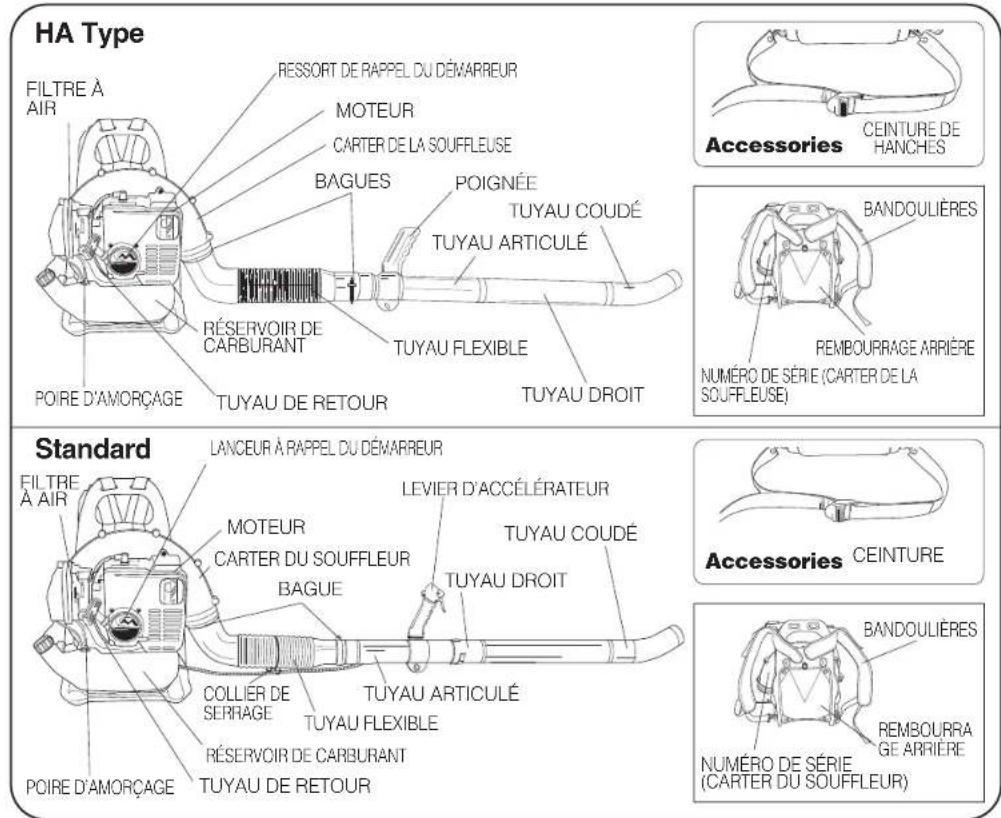

ÉTAPEN°1) Repérez et identifiez tous les composants (reportez-vous au dessin).

TUYAU FLEXIBLE

CLÉ À TUBE

COLLIER(S)

4.0 POUCES

MANUEL DU PROPRIETAIRE /DE L'UTILISATEUR

CARTE D'ENREGISTREMENT DE GARANTIE

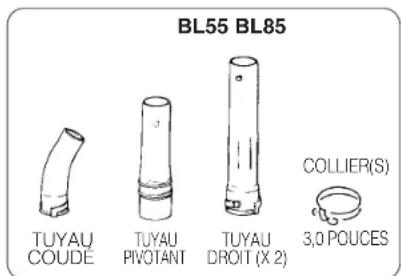

BL55 BL85 TUYAU COUDE TUYAU PIVOTANT TUYAU DROIT (X 2) COLLIER(S) 3,0 POUCES

Standard type

TUYAU PIVOTANT TUYAU DROIT TUYAU COUDE COLLIER(S) 3.2 POUCES

ÉTAPEN°2) Pripare un tournevis de l'head plat, À l'aide des BAGUES, connectez le TUYAU FLEXIBLE à la souffleuse et le TUYAU ARTICULÉ au tuyau flexible (reportez-vous au dessin).

ÉTAPEN°3) Assemblez le TUYAU DROIT, LE TUYAU COURBE et la TETE DE SOUFFLEUSE ; connectez-les ensuite au tuyau articulé (reportez-vous au dessin).

ÉTAPEN°4) Attachez le support du levier d'accélérateur au carter de la souffleuse (reportez-vous aux instructions en page 5).

HA Type FILTRE À AIR RESSORT DE RAPPEL DU DÉMARREUR MOTEUR CARTER DE LA SOUFFLEUSE BAGUES POIGNÉE TUYAU COUDÉ TUYAU ARTICULÉ RÉSERVOIR DE CARBURANT TUYAU FLEXIBLE TUYAU DROIT POIRE D'AMORÇAGE TUYAU DE RETOUR Standard LANCEUR À RAPPEL DU DÉMARREUR FILTRE À AIR MOTEUR CARTER DU SOUFFLEUR BAGUE LEVIER D'ACCÉLÉRATEUR TUYAU COUDÉ TUYAU DROIT COLLIER DE SERRAGE TUYAU ARTICULÉ TUYAU FLEXIBLE RÉSERVOIR DE CARBURANT TUYAU DE RETOUR Accessories CEINTURE DE HANCHES BANDOULIÈRES REMBOURRAGE ARRIÈRE NUMÉRO DE SÉRIE (CARTER DE LA SOUFFLEUSE) Accessories CEINTURE BANDOULIÈRES REMBOURRAGE ARRIÈRE NUMÉRO DE SÉRIE (CARTER DU SOUFFLEUR)

AVANT L'UTILISATION

Assurez-vous que la souffleuse à dos est correctement montée et que toutes la visserie et tous les raccords sont correctement serrés.

LEVIER DE COMMANDE DES GAZ

HA Type

Avant d'utiliser le Power Blower, desserrez la molette, faites pivoter le bras de commande des gaz jusqu'à la position indiquée sur l'illustration, et serrez la molette pour le fixer.

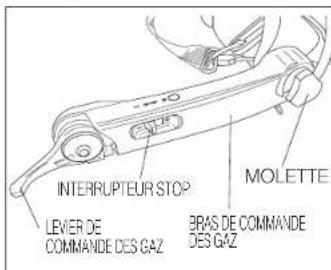

INTERRUPTEUR STOP LEVER DE COMMANDE DES GAZ MOLETTE BRAS DE COMMANDE DES GAZ

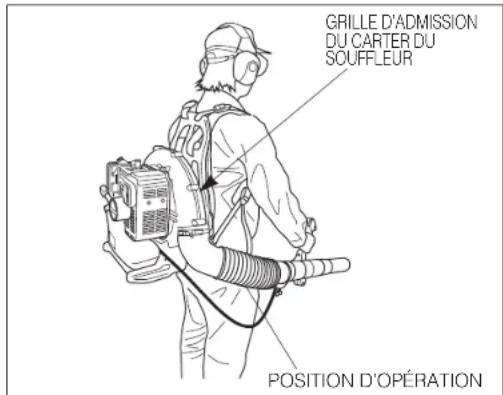

Quand la souffleuse se trouve attachée sur le dos de l'opérateur, le levier d'accélération des "Standard" se trouve sur le côté gauche.

Standard

Avant de faire fonctionner le souffleur de feuilles, libérez le bouton, réglez la poignée de commande des gaz sur la position indiquée sur l'illustration et serrez le bouton.

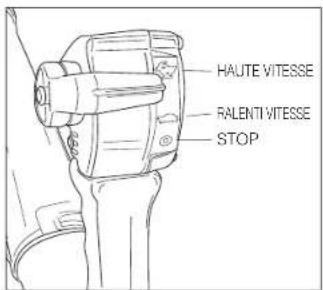

LEVER DE COMMANDE DES GAZ BOUTON

Quand le souffleur de feuilles se trouve attaché sur le dos de l'utilisateur, la poignée de commande des gaz se trouve sur le tube.

1. Arrêter le moteur

Avant d'arrêter le moteur, laissez-le fonctionner au ralenti pendant une courte période.

• Ne jamais arrêter le moteur en fermant le starter.
• Ne jamais arrêter le moteur pendant que l'appareil fonctionne à un régime plus élevé qu'au ralenti.

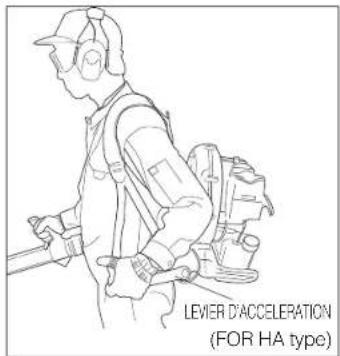

LEVIER D'ACCELERATION (FOR HA type)

ATTENTION!

2. Transport et remisage

• Arrêtez le moteur et laissez-le refroidir avant de transporter ou de remiser l'appareil.
• Ne pas placer l'appareil sur de l'herbe sèche ou à proximité de tout objet inflammable à moins que le moteur soit froid ou ait refroidi.

HA Type

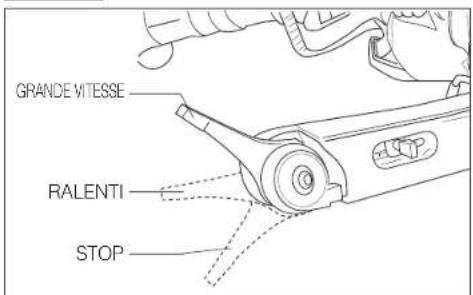

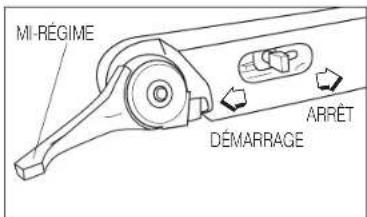

GRANDE VITESSE RALENTI STOP

La position la plus basse du levier correspond au "RALENTI" et la position la plus haute correspond à "PLEINS GAZ".

Standard

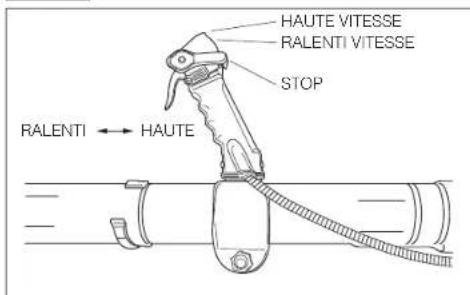

HAUTE VITESSE RALENTI VITESSE STOP RALENTI ← HAUTE

La position la plus basse de la poignée est « STOP » (arrêt) et la position la plus haute correspond à « FULL THROTTLE » (pleins gaz).

CARBURANT : MELANGE ESSENCE-HUILE

ATTENTION! Le moteur utilisé sur cette souffleuse à dos est à 2 temps. Les pièces mobiles internes du moteur, à savoir le vilebrequin, les roulements, les paliers des axes de piston et les surfaces de contact entre le piston et la paroi, nécessitent un mélange d'huile et d'essence pour la lubrification. L'absence d'apport d'huile à l'essence ou le mélange d'huile avec l'essence dans des proportions inadéquates provoquera de graves dégâts au moteur et annule la garantie. Utilisez un mélange d'huile Maruyama 50:1 2 temps ou une huile conçue pour les moteurs 2 temps refroidis par air.

MÉLANGE DE CARBURANT : Lorsque vous utilisez une huile Maruyama 50:1 2 temps ou une huile de qualité pour moteurs 2 temps refroidis à l'air, le rapport d'huile est de 50 parties d'essence pour une partie d'huile, soit 50:1.

CARBURANT ; MELANGE ESSENCE + HUILE

ATTENTION ! Si une autre huile que la marque Maruyama est utilisée, le mémange ne doit jamais être inférieur à 50:1 qu'elles que soient les instructions de mélange sur l'emballage. Des taux inférieurs à 50:1, (par exemple 60:1, 80:1, 100:1), diminuent la quantité de lubrifiant sur les pièces internes

en mouvement du moteur et peuvent provoquer des détériorations.

Essence 50:1, huile 2 temps
1 gallon(3,78 litres)	2,6 onces (76 ml)
2,5 gallons (9,46 litres)	6,4 onces (189 ml)
5 gallons (18,9 litres)	12,8 onces (378 ml)

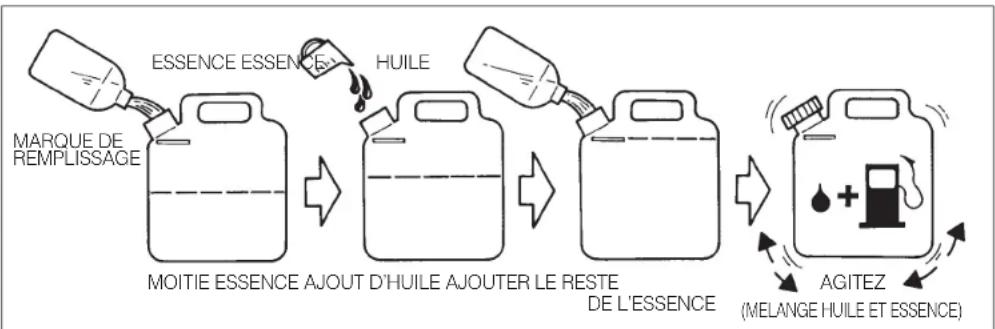

INSTRUCTIONS DE MÉLANGE: Méangez toujours le carburant et l'huile dans un récipient propre approuvé pour l'essence. Marquez le bidon pour l'identifier comme mélange pour la souffleuse à dos. Remplissez le récipient d'essence sans plomb ordinaire jusqu'à la moitié de la quantité d'essence nécessaire. Ajoutez la quantité correcte d'huile et ensuite le reste d'essence. Fermez le bidon et secouez-le momentanément pour mélanger l'huile et l'essence avant de remplir le réservoir de la souffleuse à dos.

Lors du remplissage du réservoir de la souffleuse à dos, nettoyez le pourtour du bouchon afin d'éviter l'introduction de débris et de saletés au moment de son dévissage. Secouez toujours le bidon de mélange de carburant quelques instants avant de remplir le réservoir de carburant. Utilisez toujours un bec verseur ou un entonnoir lors du plein pour éviter un déversement. Remplissez le réservoir en laissant un espace de 0,6 à 1,2 cm en haut du réservoir. Ne remplissez pas la partie supérieure du col de remplissage.

REMARQUE:

1. Ne mélangez jamais essence et huile directement dans le réservoir de la souffleuse à dos.

ATTENTION!

1. N'utilisez aucune huile certifiée Marine Manufacturer's Association (NMMA) ou BIA. Ce type d'huile moteur deux temps ne contient pas les additifs convenant aux moteurs 2 temps à refroidissement par air et risquent d'endommager le moteur.
2. N'utilisez pas d'huile moteur automobile. Ce type d'huile moteur ne contient pas les additifs convenant aux moteurs 2 temps à refroidissement par air et risque d'endommager le moteur.

INSTRUCTIONS DE FONCTIONNEMENT

DEMARRAGE

ETAPEN°1)

Pompez la "POIRE D'AMORÇAGE" sous le carburateur jusqu'à ce que du carburant apparaisse dans la "TUYAUTERIE DE RETOUR CARBURANT".

BULBE D'AMORÇAGE CANALISATION DE RETOUR DU CARBURANT

ETAPEN°2)

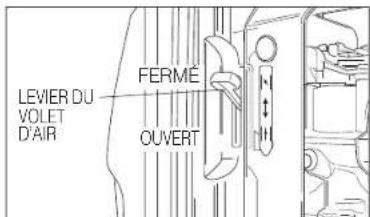

Abaissez au maximum la "TIRETTE DU STARTER" sur la position fermée. Si le moteur est déjà chaud, ouvrez le starter partiellement ou fermez-le complètement.

LEVIER DU VOLET D'AIR FERMÉ OUVERT

HA Type Standard

ÉTAPEN°3)

Tournez l'interrupteur Marche-Arrêt sur MARCHE. (Confirmation que l'interrupteur marche-arrêt se trouve sur la position de démarrage).

Réglez la manette des gaz à mi-régime.

MI-RÉGIME DÉMARRAGE ARRÊT

ÉTAPEN°3)

Réglez la manette des gaz à mi-régime.

HAUTE VITESSE RALENTI VITESSE STOP

ATTENTION ! Pressez en bas de "ABRI du FILTRE de l'AIR" et tirez fermement sur la "POIGNÉE DE DÉMARRAGE" afin de démarrer le moteur.

REMARQUE : Des tractions courtes sont nécessaires. Ne tirez jamais sur le cordon de démarrage à son extension maximum. Ne relâchez pas la poignée de démarrage avant qu'elle ne soit dans sa position complètement

POIGNÉE DU DÉMARREUR

ÉTAPEN°4) Faites chauffer le moteur.

Une fois le moteur en marche, relevez la "TIRETTE DU STARTER" à fond en position ouverte. Laissez le moteur "CHAUFFER" à mi-régime, voire en dessous.

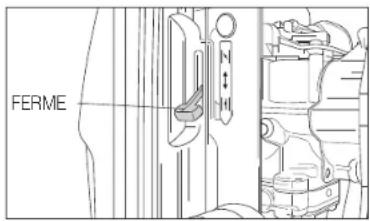

FERME

Si un moteur MARUYAMA refuse de démarrer après avoir appliqué les procédures ci-dessus, contactez un concessionnaire MARUYAMA.

UTILISATION DE LA SOUFFLEUSE À DOS

Lorsque le moteur est chaud, la souffleuse à dos peut être placée sur le dos de l'utilisateur.

Une fois la souffleuse en place et prête à fonctionner, réglez les gaz à la vitesse requise pour la tâche.

GRILLE D'ADMISSION DU CARTER DU SOUFFLEUR POSITION D'OPÉRATION

AVERTISSEMENT

• N'utilisez jamais une souffleuse motorisée quand vous êtes fatigué.
• N'utilisez jamais de souffleuse motorisée sans les carters de protection ni les autres dispositifs de sécurité appropriés en place.

AVERTISSEMENT

Afin d'éviter une surchauffe et le blocage du moteur, l'air de refroidissement provenant de la grille arrière du boîtier du ventilateur est poussé par le ventilateur de la souffleuse à travers une ouverture de ce boîtier en direction des ailettes du cylindre afin d'éloigner la chaleur de combustion. La grille et les ailettes du cylindre doivent rester propres et sans débris, poussière ou herbe. Une défaillance du moteur suite à un manque de maintenance normale n'est pas couverte par la garantie.

ARRÊT DU MOTEUR

Faites toujours fonctionner le moteur au ralenti pendant quelques minutes afin de permettre le refroidissement avant arrêt. Pour arrêter le moteur, le levier de contrôle des gaz doit se trouver sur la position de ralenti avant de basculer l'interrupteur marche-arrêt sur la position "ARRÊT".

French

MAINTENANCE RÉGULIÈRE

Avant chaque utilisation, la souffleuse à dos doit être inspectée afin de vérifier son montage et le bon fonctionnement de tous les composants. Le serrage correct de toutes les attaches doit être vérifié. Recherchez toujours une éventuelle fuite de carburant.

AVERTISSEMENT N'essayez pas de

démarrer ou de faire fonctionner une souffleuse avec une fuite de carburant.

FILTRE À AIR

Le filtre à air doit être inspecté lors de chaque utilisation de la souffleuse (ou plus souvent dans des conditions extrêmes).

Pour procéder à une inspection, ouvrez le couvercle du filtre à air et retirez-le de son logement. Nettoyer le filtre à air en tapant doucement avec un solvant approprié. Le filtre doit être parfaitement sec avant d'être utilisé à nouveau.

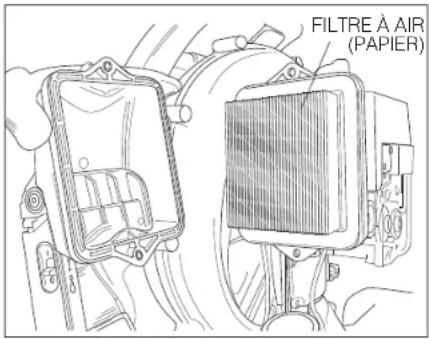

FILTRE À AIR (PAPIER)

BOUGIE

La bougie doit être déposée du moteur et vérifiée toutes les 50 heures de fonctionnement. Les bornes de cette dernière doivent être nettoyée avec une brosse dure. L'écartement doit se situer entre 0,031 et 0,035 po. (Reportez-vous au dessin). Remplacez la bougie si elle est salie d'huile ou endommagée.

ATTENTION!

Le couple de serrage correct d'une bougie se situe entre 10 et 12 pieds/livre. Attention, évitez tout serrage excessif.

ÉLECTRODES ÉCARTEMENT ADÉQUAT 0,031 - 0,035 po. (0,8 - 0,9mm)

FILTRE À CARBURANT

Le filtre à essence doit être nettoyé et inspecté à la recherche de détériorations toutes les 20 heures de fonctionnement.

Le filtre à essence est fixé à l'extrémité de la conduite de prise d'essence dans le réservoir de carburant. Desserrez le collier et extrayez le filtre à essence.

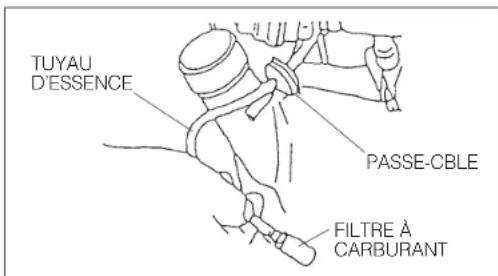

TUYAU D'ESSENCE PASSE-CBLE FILTRE À CARBURANT

COLLIER POIDS FILTRE À CARBURANT

Pour nettoyer le filtre à carburant, retirez-le de la canalisation de carburant et lavez-le avec un solvant de sécurité. Inspectez et nettoyez le réservoir de carburant avant de réinstaller le filtre à carburant. Remplacez toujours un filtre à carburant défectueux.

AILETTES DE REFROIDISSEMENT

Le libre passage de l'air à travers les ailettes de refroidissement du cylindre est nécessaire pour prévenir les mauvaises performances du moteur et le raccourcissement de sa vie. Vérifiez et nettoyez régulièrement tous les débris des ailettes de refroidissement en retirant le capot du moteur (voir le croquis).

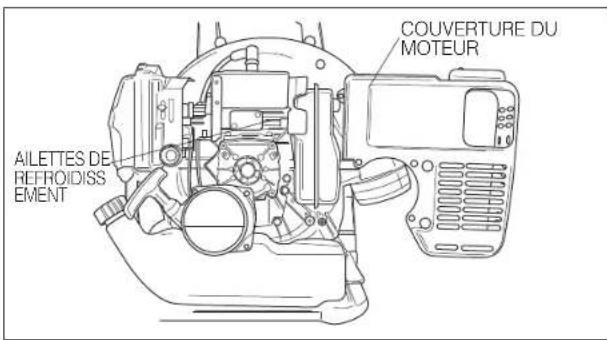

COUVERTURE DU MOTEUR AILETTES DE REFROIDISS EMENT

SILENCIEUX ET ORIFICES D'ÉCHAPPEMENT

Le silencieux doit être déposé et entretenu toutes les cinquante heures de fonctionnement. Recours de cette opération, les orifices d'échappement doivent être nettoyés et inspectés. Un CONCESSIONNAIRE MARUYAMA doit être contacté pour effectuer cet entretien.

La souffleuse à dos MARUYAMA assurera des performances maximum pendant très longtemps si elle est correctement entretenue. Un entretien correct comprend une vérification régulière du serrage de la visserie et le nettoyage de toute la machine. Contactez un concessionnaire agréé MARUYAMA pour des conseils supplémentaires concernant l'entretien et la maintenance de l'appareil.

ENTREPOSAGE

Pour un entreposage de longue durée de la souffleuse, procédez à une maintenance et aux réparations nécessaires. Videz le réservoir d'essence. Déconnectez la tuyauterie d'arrivée d'essence sur le carburateur et appuyez sur la poire d'amorçage jusqu'à ce que le liquide cesse de s'écouler par le tuyau de retour de carburant.

Démarrez le moteur et laissez-le fonctionner jusqu'à ce qu'il s'arrête. Tirez quelquefois sur le cordon du démarreur afin d'éliminer le carburant en excès du moteur. Retirez la bougie et insérez une petite quantité d'huile dans le cylindre. Tirez doucement sur le cordon de démarrage et amenez le piston au plus proche de l'ouverture de la bougie. Réinstallez la bougie. Appliquez une fine couche d'huile sur toutes les surfaces métalliques et rangez la souffleuse à dos dans un lieu sec.

INFORMATIONS ANTIPOLLUTION

INFORMATIONS SUR LE CARBURANT

CE MOTEUR EST CERTIFIÉ POUR NE FONCTIONNER QU'AVEC DE L'ESSENCE NORMALE SANS PLOMB. L'indice d'octane de 87 au minimum à l'index antidétonant est recommandé. L'index antidétonant est affiché sur les pompes des stations-service aux États-Unis.

INFORMATIONS ANTIPOLLUTION

Afin de protéger l'environnement dans lequel nous vivons, Kawasaki a incorporé un système de contrôle antipollution de l'échappement (EM) conformément aux règlements édictés par le California Air Resources Board.

LE SYSTEME DE CONTROLE D'EMISSION DES VAPEURS DE CARBURANT ET DE L'ECHAPPEMENT

Le système réduit la quantité de polluants déchargés dans l'atmosphère par l'échappement de ce moteur. Le réservoir à carburant, le système d'allumage et d'échappement de ce moteur ont été soigneusement conçus et construits pour assurer un moteur efficace ayant un bas niveau de polluant de l'échappement et d'émission de vapeurs de carburant.

Si vous avez acheté votre (souffleur, taille-bordure, taille-haie) dans l'état de Californie, le moteur inclut le système de pot catalytique et le réservoir à carburant inclut le système d'émission de vapeurs de carburant.

MAINTENANCE ET GARANTIE

La maintenance adéquate est nécessaire afin de s'assurer que le moteur continuera à générer le minimum de pollution. Ce manuel du propriétaire contient ces recommandations de maintenance du moteur. Les articles identifiés sur le Tableau de maintenance périodique sont nécessaires afin d'assurer la conformité avec les normes en vigueur. La garantie du système de contrôle antipollution Maruyama impose expressément de retourner le moteur à un concessionnaire Maruyama afin de procéder aux réparations sous garantie. Veuillez lire la garantie avec attention et lui conserver toute sa validité en vous conformant aux obligations du propriétaire qu'elle contient.

TOUTE MANIPULATION DES SYSTÈMES DE CONTRÔLE ANTIPOLLUTION EST INTERDITE

Les lois de l'état de Californie interdisent les actes suivants ou ce qui les provoque : (1) Déposer ou rendre inopérant par quiconque autrement que dans un but de maintenance, de réparation ou de remplacement, d'un dispositif ou d'un élément incorporé à dessin dans un moteur neuf dans le but de contrôler la pollution avant sa vente ou sa livraison au dernier acheteur ou pendant qu'il est en l'utilisation ou (2) l'utilisation du moteur après qu'un tel dispositif ou élément incorporé à dessin a été déposé ou rendu inopérant par quiconque.

Parmi les actes considérés comme constituant une manipulation se trouvent les actes répertoriés cidessous :

N'opérez aucune manipulation des pièces originales destinées à réduire la pollution :

• Carburateur et pièces internes
- Bougies
- Magnéto ou système d'allumage électronique
- Filtre à carburant
- Élément de filtre à air
• Réservoir de carburant
- Muffler ou toute partie interne de l'echappement

RECOMMANDATIONS SUR LE CARBURANT

CARBURANT

Les moteurs Kawasaki TK 2 temps nécessitent un mélange d'essence et d'huile. Utilisez seulement de l'essence normale sans plomb, propre et neuve.

Indice d'octane

L'indice d'octane d'une essence correspond à la mesure de sa résistance au " cognement ". Nous recommandons l'utilisation d'une essence dont l'indice d'octane est de 87 au minimum à l'index antidétonant. L'index antidétonant est affiché sur les pompes des stations-service aux États-Unis.

REMARQUE:

- Si le moteur "cogne" ou cliquette, utilisez une marque différente de carburant ou un carburant dont l'indice d'octane est plus élevé.

⚠ AVERTISSEMENT:

L'essence est extrêmement inflammable et peut exploser dans certaines conditions. Mettez d'interrupteur sur ARRÊT. Ne fumez pas. Assurez-vous que la zone est bien ventilée et qu'il n'y existe aucune source de flammes ou d'étincelles : ceci comprend tout dispositif avec une veilleuse.

MÉLANGE DE L'HUILE D'UN MOTEUR 2 TEMPS

L'huile doit être mélangée avec de l'essence afin de lubrifier le piston, le cylindre, le vilebrequin, les roulements et l'embiellage. Huile moteur préconisée : Marque d'huile 2 temps refroidissement par air Rapport de mélange huile/essence : 50 : 1 (essence 50, huile moteur 2 temps 1)

REMARQUE:

• Ne mélangez pas l'essence et l'huile directement dans le réservoir.
• La qualité du graissage de ce mélange se détériore rapidement.
• N'utilisez pas d'essence ayant été stockée depuis plus de deux mois.
• Afin d'assurer un bon démarrage par temps froid, de l'essence neuve de qualité hiver doit être utilisée.

ATTENTION: Le moteur est livré sans carburant.

RÉGLAGES

RÉGLAGE DU RALENTI

1. Le réglage du ralenti est le seul disponible.
2. N'essayez pas de manipuler les réglages du carburateur afin d'augmenter la vitesse maximum de rotation du moteur.
3. Si un réglage est nécessaire, faites-le effectuer par votre concessionnaire service agréé MARUYAMA.
   La mise au point du carburateur est effectuée à l'usine et n'est pas réglable sans démontage du carburateur.

MAINTENANCE

TABLEAU DES MAINTENANCES PÉRIODIQUES

⚠ AVERTISSEMENT:⚠

Déconnectez toujours le capuchon de bougie de la bougie pour procéder à une maintenance du moteur afin d'éviter tout démarrage accidentel.

MAINTENANCE	Intervalles
	Quotidienne	Les premières 20 h 20 h	Toutes les 50 h 100 h	Toutes les Toutes les
Vérification et complément du plein.	●
Recherche de fuites de carburant.	●
Vérification des boulons,écrous et vis, si desserrés ou perdus.	●
Nettoyage du filtre à carburant.			●
★ Nettoyage du filtre à air			●
Serrage des boulons et écrous		●		●
Nettoyage de la bougie et réglages des électrodes				●
★ Retirer la poussière et la saleté des ailettes de refroidissement.				●
M Nettoyage des dépôts de carbone sur la tête de piston et dans le cylindre.				●
M Nettoyage des dépôts de carbone dans le silencieux de l'échappement.				●
M Nettoyage de l'écran du pare-étincelles (le cas échéant)				●
M Vérification de la partie coulissante du vilebrequin, de l'embiellage, etc.					●
Tuyau de carburant. Il est recommandé de le remplacer tous les 3 ans.

Remarque: Les intervalles de maintenance indiqués doivent être utilisés en tant que guide. La maintenance peut être réalisée plus fréquemment en fonction des conditions d'utilisation.

M: Maintenance devant être réalisée par un concessionnaire Maruyama.
★: Maintenance plus fréquente dans des conditions poussiéreuses.

INDICE
