Caractéristiques techniques	Ventilateur de plafond V-TAC VT-6552-3, diamètre 132 cm, moteur DC silencieux, 3 vitesses de fonctionnement.
Utilisation	Idéal pour une utilisation dans les salons, chambres ou bureaux, pour un rafraîchissement optimal.
Maintenance et réparation	Nettoyage régulier des pales et du moteur recommandé, vérification des fixations et des câbles électriques.
Sécurité	Installation par un professionnel recommandée, respecter les instructions de montage pour éviter les accidents.
Informations générales	Produit économe en énergie, compatible avec des télécommandes, garantie de 2 ans.

FOIRE AUX QUESTIONS - VT-6552-3 V-TAC

Comment installer le ventilateur V-TAC VT-6552-3 ?

Pour installer le ventilateur V-TAC VT-6552-3, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Le ventilateur fait du bruit, que dois-je faire ?

Si votre ventilateur fait du bruit, vérifiez si les pales sont correctement fixées et qu'il n'y a pas d'obstruction. Si le problème persiste, contactez le service client.

Comment nettoyer les pales du ventilateur ?

Pour nettoyer les pales, éteignez le ventilateur et débranchez-le. Utilisez un chiffon doux et humide pour essuyer les pales. Évitez d'utiliser des produits chimiques agressifs.

Le ventilateur ne fonctionne pas, que faire ?

Vérifiez si le ventilateur est bien branché et si l'alimentation fonctionne. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

Puis-je utiliser le ventilateur à l'extérieur ?

Le V-TAC VT-6552-3 est conçu pour un usage intérieur. Ne l'utilisez pas à l'extérieur ou dans des environnements humides.

Comment régler la vitesse du ventilateur ?

Pour régler la vitesse, utilisez le bouton de contrôle situé sur le corps du ventilateur. Vous pouvez choisir entre plusieurs vitesses selon vos préférences.

Y a-t-il une garantie pour le ventilateur V-TAC VT-6552-3 ?

Oui, le ventilateur V-TAC VT-6552-3 est généralement livré avec une garantie de 2 ans. Consultez le manuel pour plus de détails sur les conditions de garantie.

Où puis-je acheter des pièces de rechange pour le ventilateur ?

Les pièces de rechange pour le V-TAC VT-6552-3 peuvent être achetées auprès du distributeur agréé ou sur le site web du fabricant.

MODE D'EMPLOI VT-6552-3 V-TAC

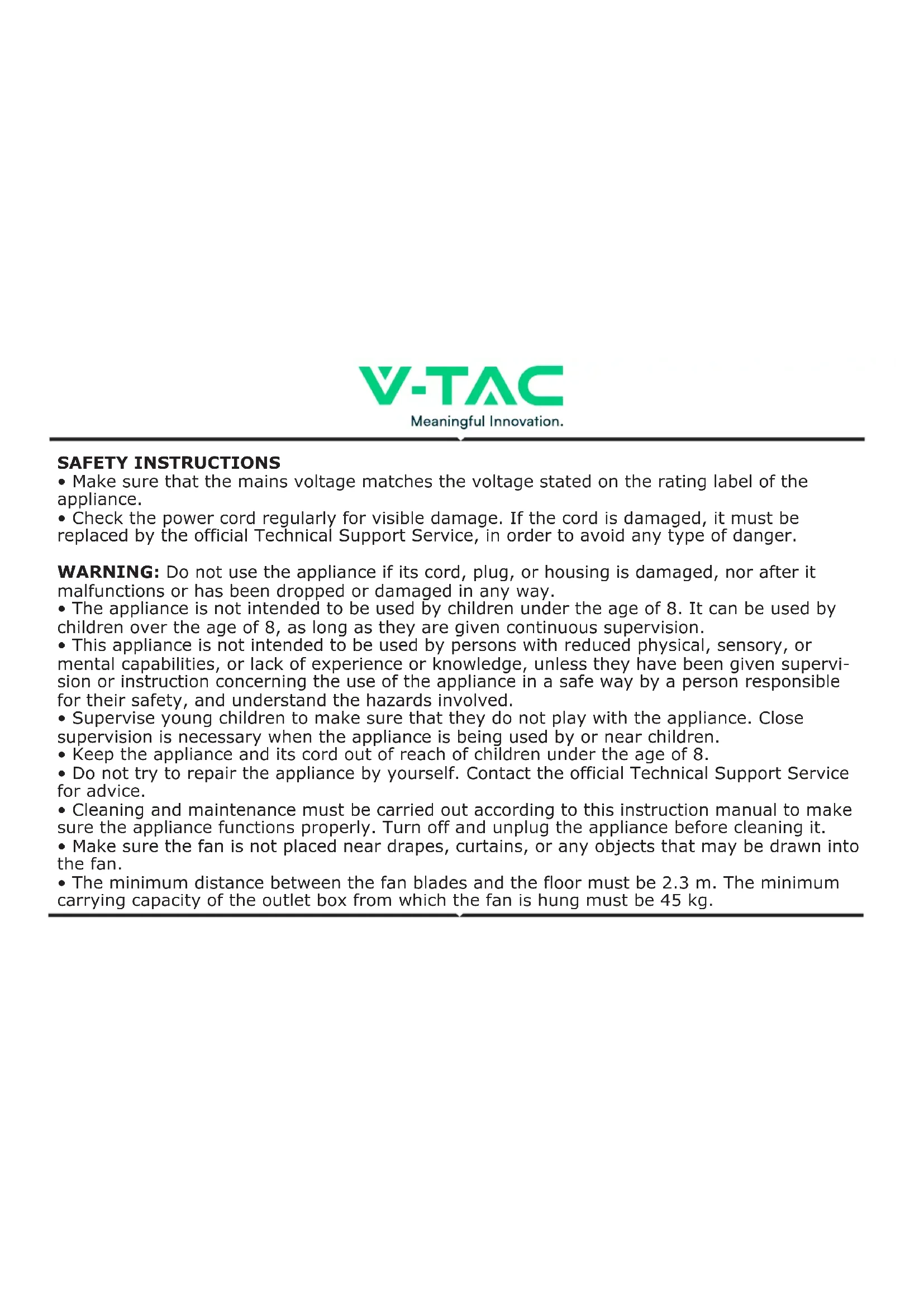

• Assurez-vous que la tension du réseau correspond à celle indiquée sur la plaque signalétique de l'appareil.

• Vérifiez régulièrement si le cordon d'alimentation présente des dommages visibles. Si le cordon est endommagé, il doit être remplacé par le service d'assistance technique officiel, afin d'éviter tout type de danger.

AVERTISSEMENT: N'utilisez pas l'appareil si son cordon, sa fiche ou son boîtier sont endommagés, ou s'il fonctionne

mal ou s'il est tombé ou a été endommagé de quelque façon que ce soit.

• L'appareil n'est pas destiné à être utilisé par des enfants de moins de 8 ans. Il peut être utilisé par des enfants de plus de 8 ans, à condition qu'ils soient surveillés en permanence.

• Cet appareil n'est pas destiné à être utilisé par des personnes ayant des capacités physiques, sensorielles ou mental- es réduites, ou manquant d'expérience ou de connaissances, à moins qu'elles ne soient pas supervisées ou aient reçu des consignes sur l'utilisation de l'appareil par une personne responsable de leur sécurité et qu'elles comprennent les risques encourus.

• Surveillez les jeunes enfants pour vous assurer qu'ils ne jouent pas avec l'appareil. Une surveillance stricte est nécessaire lorsque l'appareil est utilisé par des enfants ou à proximité.

• Gardez l'appareil et son cordon d'alimentation hors de portée des enfants de moins de 8 ans.

• N'essayez pas de réparer l'appareil par vous-même. Contactez le service officiel de support technique pour obtenir des conseils.

• Le nettoyage et l'entretien doivent être effectués conformément à ce mode d’emploi pour assurer le bon fonctionne- ment de l'appareil. Éteignez et débranchez l'appareil avant de le nettoyer.

• Assurez-vous que le ventilateur n'est pas placé près de rideaux, de tentures ou de tout autre objet qui pourrait être aspiré par le ventilateur.

• La distance minimale entre les pales du ventilateur et le sol doit être de 2,3 m. La capacité de charge minimale de la boîte de sortie à laquelle le ventilateur est suspendu doit être de 45 kg.

• N'utilisez pas l'appareil dans des espaces confinés avec des vapeurs explosives ou toxiques

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances sous réserve d’être supervisés ou d’avoir reçu des consignes concernant l'utilisation de l'appareil d'une manière sûre et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de la part des utilisa- teurs ne doivent pas être effectués par des enfants sans surveillance. FRENCH• Veillez à installer un sectionneur tous pôles avec une distance minimale de 3 mm entre les pôles dans le câblage d'alimentation du ventilateur de plafond.

• Assurez-vous que l’endroit d'installation ne permet pas aux pales du ventilateur en rotation d'entrer en contact avec un objet quelconque et qu'il y a une distance minimale de 150 mm (6") entre l'extrémité des pales et le mur ou le plafond. Veuillez noter que plus cette distance est grande, plus le ventilateur produira de débit d'air.

• Veuillez vous assurer de couper le courant avant de commencer l'installation

• Le câblage électrique doit être conforme aux réglementations locales.

• Le ventilateur doit être correctement mis à la terre pour éviter les risques de chocs électriques. Ne montez jamais le ventilateur dans une pièce humide ou mouillée. Faites attention lorsque vous travaillez à proximité des pales en rotation.

• Cet appareil doit être installé conformément aux réglementations nationales en matière d'installation électrique.

• Assurez-vous que le ventilateur est coupé du réseau avant de retirer le protecteur.

• Si vous constatez un mouvement oscillant inhabituel, arrêtez immédiatement d'utiliser le ventilateur de plafond et contactez le fabricant, son agent de service ou des personnes qualifiées.

• Le remplacement des pièces du dispositif de sécurité du système de suspension doit être effectué par le fabricant, son agent de service ou des personnes dûment qualifiées.

• Le montage du système de suspension doit être effectué par le fabricant, son agent de service ou une personne dûment qualifiée.

• Afin d'assurer la sécurité de vos enfants, veuillez garder tous les emballages (sacs de plastique, boîtes, polystyrène, etc.) hors de leur portée. IMPORTANT: Couper l'interrupteur électrique principal pendant l'installation ou l'entretien. Il est recommandé de débrancher la fiche de l'interrupteur automatique avant le ventilateur (l'interrupteur secteur et l'interrupteur du ventilateur ne doivent pas être alimentés).

• Ne pas utiliser à l'extérieur. Le produit doit être installé dans un endroit sec, où il n'est pas exposé à l'eau ou à l'humidité.

• Ne connectez pas le moteur du ventilateur à un gradateur. Cela pourrait entraîner un dysfonctionnement ou des dommages au moteur.

• Il n'est pas recommandé que les ventilateurs de plafond et les appareils à gaz fonctionnent dans la même pièce en même temps. FRENCH• Le ventilateur doit être complètement éteint et arrêté avant d'inverser le sens de rotation du ventilateur. Cela évitera d'endommager le moteur du ventilateur et le contrôleur.

• N’insérez pas d'objets dans les pales du ventilateur pendant le fonctionnement. Cela endommagera les pales et perturbera l'équilibre du ventilateur, ce qui fera osciller l'appareil.

• Une fois que le ventilateur est complètement installé, assurez-vous que toutes les fixations de la base et des pales du ventilateur sont bien fixées et serrées pour éviter tout problème.

• en raison du mouvement naturel du ventilateur certains raccords peuvent se desserrer. Vérifiez les raccords de support, les supports et les fixations des pales deux fois par an afin de vous assurer qu'ils restent bien fixés. Si certains sont desserrés, serrez-les.

• L'utilisation d'appareils électriques nécessite la notion de quelques règles de base, telles que:

• Ne pas toucher l'appareil avec les mains ou les pieds mouillés

• Ne jamais exposer l'appareil aux conditions atmosphériques (pluie, soleil, etc.).

• Ne pas utiliser l'appareil à proximité de liquides ou de gaz potentiellement explosifs ou inflammables.

• Ce produit est destiné à un usage domestique UNIQUEMENT et non à un usage commercial ou extérieur.

• Gardez les piles hors de portée des enfants et des animaux, elles pourraient causer des dommages si elles sont avalées. Si elles ont été avalées, contactez immédiatement votre médecin.

• Si vous constatez des signes visibles de dommages, de trous ou de détérioration, évitez le contact direct des piles avec la peau, les yeux ou les muqueuses. Si les piles fuient et entrent en contact avec les yeux, les laver immédiate- ment avec de l'eau abondante. Contactez votre médecin immédiatement.

• Veuillez vous assurer de couper le courant avant de commencer l'installation.

• La source lumineuse de ce luminaire n'est pas remplaçable, lorsque la source lumineuse atteint sa fin de vie, le luminaire entier doit être remplacé.

• L'installation ne doit être effectuée que par un électricien certifié.

[FR] INTRODUCTION & GARANTIE

Merci d’avoir choisi et acheté un produit à V-TAC. V-TAC vous offrira le meilleur. Veuillez lire attentivement ces instruc- tions avant de commencer l’installation et conservez ce manuel à portée de main pour référence ultérieure. Si vous avez d’autres questions, veuillez contacter notre distributeur ou le fournisseur local auprès duquel vous avez acheté le produit. Ils sont formés et prêts à vous servir au mieux. La garantie est valable pour une période de 2 ans à compter de la date d’achat. La garantie ne s’applique pas à des dommages causés par une installation incorrecte ou une usure anormale. La société ne donne aucune garantie pour des dommages causés à une surface en raison d’un enlèvement FRENCHet d’une installation incorrects du produit. Les produits sont convenables pour une exploitation quotidienne de 10-12 heures. L’utilisation du produit pendant 24 heures par jour annule la garantie. Ce produit est couvert par une garantie pour des défauts de fabrication seulement.

2. Assemblage de la tige descendante

4. Ensemble de moteur de ventilateur

5. Face à la couverture

7. Kit de vis, matériel de montage du support (fil, écrous,

rondelles en caoutchouc) et matériel de fixation

1. AVANT L'UTILISATION

• Déballez soigneusement votre ventilateur de plafond, puis retirez toutes les pièces et composants et posez-les sur un chiffon ou une surface douce pour éviter de les endommager. Ne pas poser le corps du moteur sur le côté, le corps peut être endommagé. Avant de commencer l'installation, vérifiez si toutes les pièces sont présentes.

2. ASSEMBLAGE DU PRODUIT

• AVERTISSEMENT: Toutes les tâches électriques ne doivent être entreprises qu'après avoir coupé l'électricité en retirant les fusibles ou en fermant le disjoncteur pour éviter les risques de chocs électriques. ÉTAPES D'ASSEMBLAGE:

2.1. INSTALLATION DU SUPPORT DE MONTAGE

• Le support de suspension doit être vissé sur une surface plane et solide. La structure sur laquelle il est installé doit pouvoir supporter un poids statique dix fois supérieur à celui du ventilateur. En cas d'installation du ventilateur de plafond sur une solive en bois, les deux vis autotaraudeuses fournies doivent suffire pour supporter le ventilateur de plafond. Les rondelles fournies doivent être placées dans l'ordre suivant: tête de vis > rondelle ronde > rondelle élastique > support de montage > plafond [FIG 3].

1. Plafond en béton: Percez deux trous d'une profondeur appropriée à l'aide d'une foret de 8 mm de diamètre, et

insérez une vis d'expansion dans chaque trou, puis fixez le support de montage dans les vis d'expansion, et serrez-le avec les écrous des vis d'expansion. (Fig. 2) Outils et matériel requis (non inclus) [FIG 2]

10. Tournevis à lame plate

14. Ruban électrique

FRENCH2. Plafond en bois: Fixez le support de montage au plafond en bois à l'aide de 4 vis de bois. L'épaisseur du plafond en bois doit être d'au moins 7 cm. (Fig. 3) NOTA: Ne pas installer le support de montage sur un toit qui fuit et qui est humide. Le plafond doit être capable de supporter un poids de 40 kg ou plus. 2.2. INSTALLATION DE LA TIGE DE DESCENTE ET DE LA BOULE DE SUSPENSION

• Dévissez la vis de la boule de suspension de la tige de descente, ensuite desserrez la boule de suspension. Retirez la goupille d'arrêt de l'intérieur de la tige de descente et retirez la boule de suspension de la tige [FIG 4].

• Retirez l'axe d’assemblage et la pince en épingle à cheveux de la tige de descente. Si vous préférez utiliser une tige de descente la plus longue, installez la boule de suspension dessus et déplacez le fil de terre à celle-ci. Faites passer les fils d'alimentation électrique du haut du moteur à travers la tige de descente jusqu'à ce qu'ils sortent à l'autre extrémité [FIG 4].

• Insérez la tige de descente dans le trou du corps du moteur et tournez-la afin d'aligner les trous des deux côtés avec les trous de la tige de descente [FIG 5].

• Passez l'axe d’assemblage à travers les trous de manière à ce qu'il passe aussi dans la tige de descente, en faisant attention à ne pas endommager les fils. Passez la pince en épingle à cheveux à travers l'axe d’assemblage de manière à ce qu'elle soit solidement fixée [FIG 5].

• Serrez toutes les vis réglées jusqu'au moment. Ceci réduira au minimum le risque de culbutage de la tige et du ventilateur [FIG 5].

• Si les vis ne sont pas correctement serrées, le moteur peut osciller. Cela pourrait être dangereux [FIG 6].

• Une fois les étapes ci-dessus terminées, installez la boule de suspension sur la tige de descente, insérez la goupille d'arrêt dans la tige de descente et soulevez la boule de suspension. Ensuite, serrez fermement toutes les vis pour que tous les éléments soient complètement et solidement fixés [FIG 6]. 2.3. ACCROCHER LE VENTILATEUR AU SUPPORT DE MONTAGE ET FIXER LES PALES

• Soulevez le ventilateur jusqu'au support de montage, introduisez la boule de suspension dans le support de montage par l'ouverture et posez-la avec précaution [FIG 7].

• Faites tourner la boule et assurez-vous que la languette située dans le support de montage est alignée avec la fente de la boule suspendue [FIG 7].

• Lorsqu'il est aligné, le ventilateur se place automatiquement dans la bonne position. Cela empêchera la rotation de la tige et du ventilateur lorsque l'appareil fonctionne [FIG 7]. FRENCH2.4. TÉLÉCOMMANDE ET CONSIGNES DE CÂBLAGE

• Placez le récepteur dans le support de suspension et raccordez les fils en suivant les codes de couleur [FIG 8].

• Raccorder les connecteurs à poussoir du ventilateur à la télécommande comme indiqué ci-dessous:

Raccordez les fils électriques avec précision selon le schéma. (Fig. 9) Raccordez l'alimentation principale CA: 200-240V (habitation) au récepteur de la télécommande et raccordez les fils comme suit. Insérez la fiche rapide A et la fiche rapide B, la fiche rapide C et la fiche rapide D.

Avertissement: Pour éviter tout risque de choc électrique, assurez-vous que l'électricité est coupée au niveau de la

boîte à fusibles principale avant de procéder au câblage.

2.5. ASSEMBLAGE DES PALES

Installez les pales du ventilateur et la plaque décorative des pales en alignant les trous de la pale et de la plaque avec les trous du groupe moteur du ventilateur fixés par les vis de réglage fournies. (Fig. 10) Assurez-vous que les vis de réglage fixant les pales sont bien serrées et que les pales sont bien en place.

2.6 Installez le couvercle de face dans l'axe du moteur (Fig. 11)

Réglage et fonctionnement de la télécommande Vitesse du ventilateur

• MED - Vitesse moyenne

• LOW - Vitesse la plus basse

• ARRÊT DU VENTILATEUR Minuterie 1H - Arrêt automatique du ventilateur après 1 heure 2H - Arrêt automatique du ventilateur après 2 heures 4H - Arrêt automatique du ventilateur après 4 heures 8H - Arrêt automatique du ventilateur après 8 heures FRENCH1. Rétablissez l'électricité dans la boîte de sortie en allumant l'électricité dans la boîte à fusibles principale. 2. Retirez le couvercle de la pile de l'émetteur de la télécommande, installez la pile et remettez le couvercle en place. Note:

1) Utilisez 1 pile 12V pour remplacer la pile.

2) Si vous n'utilisez pas l'appareil pendant une longue période, retirez la pile pour éviter d'endommager l'émetteur de

la télécommande, et rangez-le à l'abri d'une chaleur ou d'une humidité excessive.

3. Les boutons de l'émetteur de la télécommande permettent de contrôler la vitesse du ventilateur et l’éclairage

• Assurez-vous toujours que le couvercle du compartiment des piles est correctement fermé.

• Ne laissez jamais la télécommande directement exposée à la lumière du soleil.

• N'essayez pas de recharger les piles déchargées en les chauffant ou avec un chargeur de piles. Les piles rechargeables sont toujours spécifiées comme telles.

• Ne jetez pas les piles dans le feu, cela pourrait provoquer une explosion.

3. NETTOYAGE ET ENTRETIEN

1. Débranchez toujours le ventilateur de l'alimentation électrique et laissez-le s'arrêter avant de le nettoyer.

2. Nettoyez la surface extérieure avec un chiffon doux et humide.

• Assurez-vous que l'alimentation est coupée au niveau du fusible principal ou du panneau de circuit avant de tenter toute réparation.

• N’immergez pas le ventilateur dans l'eau.

• N’utilisez jamais de tampons à récurer, de nettoyants abrasifs ou chimiques.

• Nettoyez votre ventilateur périodiquement. Utilisez uniquement un chiffon ou une brosse. Les finitions en métal sont recouvertes d'une laque pour éviter le ternissement.

• Ne laissez pas les pièces internes des produits se mouiller (en particulier la plaque de circuit), cela pourrait être très dangereux et endommager le ventilateur.

• Lorsque le produit n'est pas utilisé, assurez-vous qu'il est débranché de l'alimentation électrique. Pour le conserver, placez-le dans sa boîte d'origine et gardez-le dans un endroit frais et sec jusqu'à ce qu'il soit utilisé à nouveau.

• En cas de panne ou de doute, n'essayez pas de réparer le ventilateur vous-même pour éviter tout risque d'incendie ou de choc électrique.

1. Vérifiez tous les fusibles ou disjoncteurs.

2. Coupez l'alimentation électrique et vérifiez tous les raccordements de fils.

LE VENTILATEUR ÉMET DES BRUITS

1. Prévoyez toujours quelques jours d’«adaptation» pour tout nouveau ventilateur à vitesse moyenne ou élevée.

Essayez de diagnostiquer l'endroit exact du bruit en écoutant attentivement de plusieurs côtés (pales, moteur, unité d’éclairage, etc.) Le bruit du ventilateur peut provenir de l’unité d’éclairage.

2. Assurez-vous que toutes les vis de l'ensemble du ventilateur et de l’unité d'éclairage sont bien serrées et correcte-

ment filetées. Sinon, coupez l'alimentation et serrez les vis. Serrez ces vis au moins une fois par an, car elles peuvent se desserrer lentement avec le temps et provoquer un bruit de cliquetis.

3. Assurez-vous que l’unité d’éclairage est solidement fixée au ventilateur et que toutes les vis de l’abat-jour en verre

sont serrées à la main seulement. Ne les serrez pas avec une pince ou un tournevis.

4. Assurez-vous que le support de montage est bien installé sur la boîte de jonction.

5. Veillez à ce que les écrous du boîtier de l'interrupteur ou du pavillon ne se cognent pas les uns contre les autres ou contre la paroi du boîtier. Enveloppez-les avec du ruban électrique si nécessaire.

6. Assurez-vous que le pavillon ne touche pas le plafond.

7. Assurez-vous que les vis de fixation des porte-pales au moteur sont bien serrées et que les rondelles de blocage

prévues à cet effet ont été utilisées. LE VENTILATEUR NE PRODUIT PAS BEAUCOUP D'AIR

1. Le ventilateur peut fonctionner en sens inverse, donc l'air est dirigé vers le haut.

2. La pièce peut contenir des objets qui empêchent la circulation de l'air.

3. Le ventilateur est peut-être trop petit pour les dimensions de la pièce.

VENTILATEUR À ROTATION DÉSÉQUILIBRÉE

NOTA: Une petite quantité d'oscillation est considérée comme acceptable et ne devrait pas être considérée comme un défaut.

1. Assurez-vous que le support de montage est bien fixé au plafond, sans aucun mouvement. Serrez les vis si néces-

2. Assurez-vous que toutes les vis qui maintiennent les pales au support de pale et le support de pale au moteur sont

bien serrées. Assurez-vous que l’unité d’éclairage et les vis de verre sont bien serrés. FRENCHSICHERHEITSHINWEISE

11. Alicate ou chave
