GEBRUIKSAANWIJZING VT-6552-3 V-TAC

veiligheidsvoorschriften

* Zorg ervoor dat de netspanning overeenkomt met de spanning vermeld op het label van het apparaat.

* Controleer het netsnoer regelmatig op zichtbare schade. Als het snoer beschadigd is, moet het worden vervangen door de officiële technische ondersteuningsdienst om elk gevaar te voorkomen.

WAARSCHUWING: Gebruik het apparaat niet als het snoer, de stekker of de behuizing beschadigd is, of nadat het defect is geraakt of op enige manier is gevallen of beschadigd.

- Het apparaat is niet bedoeld voor gebruik door kinderen jonger dan 8 jaar. Het kan worden gebruikt door kinderen ouder dan 8 jaar, zolang ze voortdurend toezicht krijgen.

- Dit apparaat is niet bedoeld voor gebruik door personen met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring of kennis, tenzij zij toezicht of instructie hebben gekregen met betrekking tot het gebruik van het apparaat op een veilige manier door een persoon die verantwoordelijk is voor hun veiligheid, en de risico 's begrijpen.

- Houd toezicht op jonge kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. Nauwlettend toezicht is noodzakelijk wanneer het apparaat door of in de buurt van kinderen wordt gebruikt.

- Houd het apparaat en het snoer buiten het bereik van kinderen jonger dan 8 jaar.

- Probeer het apparaat niet zelf te repareren. Neem Contact op met de officiële technische ondersteuningsdienst voor advies.

- Reiniging en onderhoud moeten worden uitgevoerd volgens deze handleiding om ervoor te zorgen dat het apparaat goed functioneert. Schakel het apparaat uit en haal de stekker eruit voordat u het reinigt.

- Zorg ervoor dat de ventilator niet in de buurt van gordijnen, gordijnen of voorwerpen wordt geplaatst die in de ventilator kunnen worden getrokken.

- De minimale afstand tussen de ventilatorbladen en de vloer moet 2,3 m zijn. de minimale draagkracht van de uitlaatdoos waaraan de ventilator wordt opgehangen moet 45 kg zijn.

DUTCH

• Gebruik het apparaat niet in beperkte ruimtes met explosieve of giftige dampen.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis als ze toezicht of instructie hebben gekregen over het gebruik van het apparaat op een veilige manier en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van de gebruiker mag niet worden uitgevoerd door kinderen zonder toezicht.
• Zorg ervoor dat u all-poles ontkoppelingsschakelaar installeert met een minimale afstand van 3 mm tussen Polen in de voedingsbedrading naar de plafondventilator.
• Zorg ervoor dat de plaats van de installatie niet toestaat dat de roterende ventilatorbladen in contact komen met een object en dat er een minimale afstand van 150 mm (6") is van de bladpunt tot de muur of het plafond. Houd er rekening mee dat hoe groter deze afstand is, hoe meer luchtstroom de ventilator zal produceren.
• Schakel de stroom uit voordat u de ventilator aansluit of repareert.
• De elektrische bedrading moet in overeenstemming zijn met de lokale voorschriften.
• De ventilator moet goed geaard zijn om het risico van elektrische schokken te vermijden. Monteer de ventilator nooit in een vochtige of natte ruimte. Wees voorzichtig bij het werken in de buurt van de roterende messen.
• Dit apparaat moet worden geïnstalleerd in overeenstemming met de nationale voorschriften voor elektrische installatie.
• Zorg ervoor dat de ventilator is uitgeschakeld van het voedingsnet voordat u de beschermkap verwijdert.
• Als Ongewone oscillerende beweging wordt waargenomen, stop dan onmiddellijk met het gebruik van de plafondventilator en neem contact op met de fabrikant, zijn servicemedewerker of voldoende gekwalificeerde personen.
• De vervanging van onderdelen van het veiligheidsophangingssysteem moet worden uitgevoerd door de fabrikant, zijn servicemedewerker of voldoende gekwalificeerde personen.
• De montage van het ophangsysteem moet worden uitgevoerd door de fabrikant, zijn Onderhoudsmedewerker of een daartoe gekwalificeerd persoon.
• Om de veiligheid van uw kinderen te waarborgen, moet u alle verpakkingen (plastic zakken, dozen, polystyreen, enz.) bewaren.) weg van hun bereik.

BELANGRIJK: Schakel de hoofdschakelaar uit tijdens installatie of onderhoud. Het wordt aanbevolen om de stekker van de automatische schakelaar vóór de ventilator uit te schakelen (zowel het net als de ventilatorschakelaar mogen niet worden aangedreven).

• Niet buiten gebruiken. Het product moet op een droge plaats worden geïnstalleerd, waar het niet aan water of vocht wordt blootgesteld.
• Sluit de ventilatormotor niet aan op een dimmer. Dit kan leiden tot storingen of motorschade.
• Het wordt niet aanbevolen dat plafondventilatoren en gastoestellen tegelijkertijd in dezelfde ruimte werken.
• De ventilator moet volledig worden uitgeschakeld en gestopt voordat de richting van de ventilator wordt omgedraaid. Dit voorkomt dat de ventilatormotor en de controller beschadigd raken.
• Steek tijdens het gebruik geen voorwerpen in de ventilatorbladen. Dit zal de bladen beschadi-gen en de balans van de ventilator verstoren, waardoor de eenheid wankelt.
• Nadat de ventilator volledig is geïnstalleerd, moet u ervoor zorgen dat alle bevestigingen van het basis-en ventilatorblad zijn bevestigd en vastgedraaid om problemen te voorkomen.
• Sommige verbindingen kunnen loskomen door de natuurlijke beweging van de ventilator. Controleer de steunaansluitingen beugels en blad bijlagen twee keer per jaar om ervoor te zorgen dat ze blijven beveiligd. Als er iets los zit, draai het dan aan.

- Het gebruik van elektrische apparaten vereist notie van een aantal basisregels, zoals:

• Raak het apparaat niet aan met natte handen of voeten
• Stel het apparaat nooit bloot aan atmosferische omstandigheden (regen, zon, enz.).
• Gebruik het apparaat niet naast potentieel explosieve of ontvlambare vloeistoffen of gassen.

- Dit product is alleen bedoeld voor huishoudelijk gebruik en niet voor commercieel of buitengebruik.

- Houd batterijen buiten het bereik van kinderen en dieren, ze kunnen schade veroorzaken als ze worden ingeslikt. Als ze zijn ingeslikt, neem dan onmiddellijk contact op met uw arts.

• Als zichtbare tekenen van beschadiging, gaten of verslechtering worden waargenomen, vermijd dan direct contact tussen batterijen en huid, ogen of slijmvliezen. Als batterijen lekken en in contact komen met de ogen, was ze dan onmiddellijk met overvloedig water. Neem onmiddellijk Contact op met uw arts.
• Zorg ervoor dat u de stroom uitschakelt voordat u met de installatie begint.
• Installatie mag alleen worden uitgevoerd door een gecertificeerde elektricien.

Deze markering geeft aan dat dit product niet met ander huishoudelijk afval mag worden weggegooid.

Voorzichtig, risico op een elektrische schok.

Bedankt voor het selecteren en kopen van V-TAC product. V-TAC zal u het beste van dienst zijn. Lees deze instructies zorgvuldig door voordat u met de installatie begint en houd deze handleiding bij de hand voor toekomstig gebruik. Als u nog een vraag hebt, neem dan contact op met onze dealer of lokale leverancier van wie u het product hebt gekocht. Ze zijn getraind en klaar om u optimaal van dienst te zijn. De garantie is 2 jaar geldig vanaf de datum van aankoop. De garantie geldt niet voor schade veroorzaakt door onjuiste installatie of abnormale slijtage. Het bedrijf geeft geen garantie tegen schade aan een oppervlak als gevolg van onjuiste verwijdering en installatie van het product. De producten zijn geschikt voor 10-12 uur dagelijkse werking. Gebruik van het product gedurende 24 uur per dag zou de garantie ongeldig maken. Dit product is alleen gegarandeerd voor fabricagefouten.

WEEE Number: 80133970

HANDLEIDING

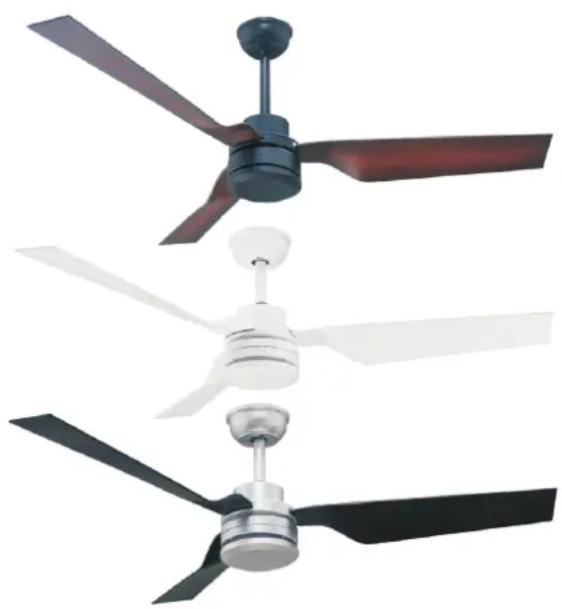

DECORATIEVE PLAFONDVENTILATOREN (VT-6552-3)

1) 52" (132CM) Decoratieve plafondventilator
2) Met voorwaartse en omgekeerde functie
3) 3 ABS plastic bladen
4) AC krachtige motor:172*20mm, 3.85kg
5) Omwentelingen per minuut:180±10 RPM
6) Blade hoek 13°
7) 3 snelheden en afstandsbediening
8) Motor Vermogen: AC 220V\~240V,50HZ
9) Watt: 65W
10) G.W.:7.9KG / N.W.:7.1KG

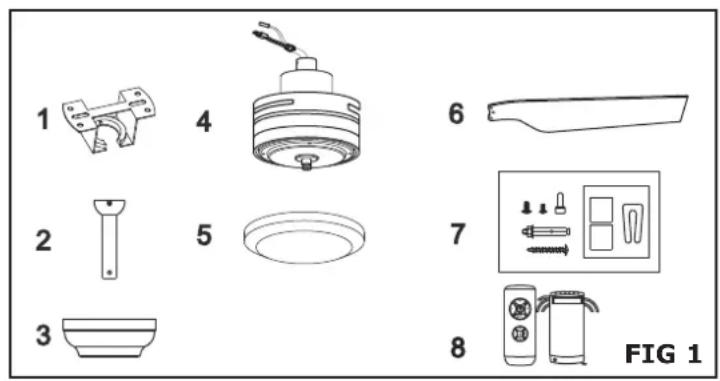

ONDERDELEN EN COMPONENTEN

1 2 3 4 5 6 7 8 FIG 1

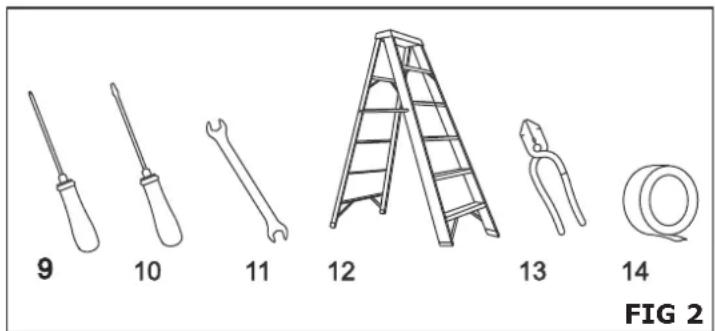

Gereedschap en materiaal vereist (niet inbegrepen)

9 10 11 12 13 14 FIG 2

1. Hanger bracket
2. Downrod Assembly
3. Luifel
4. De Assemblage Van De Ventilatormotor
5. Facing Cover
6. Blad
7. Schroefkit, montagebeugelhardware (draad, moeren, rubberen sluitringen) en attachment hardware
8. Afstandsbediening
9. Schroevendraaier
10. Platte schroevendraaier
11. Verstelbare tang of moersleutel
12. Laddertje
13. Kniptang
14. Isolatietape

1. VOOR GEBRUIK

Pak uw plafondventilator voorzichtig uit en verwijder vervolgens alle onderdelen en componenten en leg op een doek of zacht oppervlak om schade te voorkomen. Leg de motorbehuizing niet op zijn kant, de behuizing kan beschadigd raken. Controleer voordat u met de installatie begint of alle onderdelen zijn inbegrepen.

Waarschuwing: alle elektrische taken mogen alleen worden uitgevoerd na het afsluiten van elektriciteit door zekeringen te verwijderen of de stroomonderbreker uit te schakelen om het risico op elektrische schokken te voorkomen.

MONTAGE STAPPEN:

2.1. INSTALLATIE VAN DE MONTAGEBEUGEL

De hangerbeugel moet op een stevig vlak oppervlak worden vastgeschroefd. De structuur waarop het is geïnstalleerd, moet tien keer het statische gewicht van de ventilator kunnen weerstaan. In het geval van het installeren van de plafondventilator op een houten balk, moeten 2 zelftappende schroeven voldoende zijn om de plafondventilator te

ondersteunen. De meegeleverde ringen moeten in de volgende volgorde worden geplaatst:

schroefkop > ronde wasmachine > veerwasmachine > Montagebeugel > plafond.

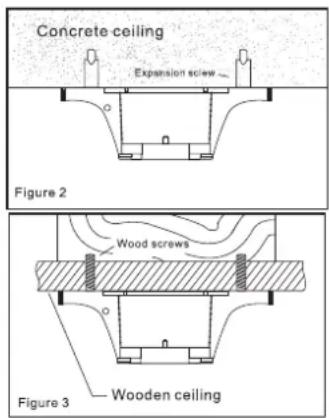

1. Betonplafond: Boor Twee gaten met een geschikte diepte door een boorbeetje met een diameter van 8 mm en neem 1 stuk uitbreidingsschroef op aan elk gat, bevestig vervolgens de montagebeugel in de uitbreidingsschroeven en draai deze aan met de moeren van uitbreidingsschroeven. (Figuur 2)
2. Houten plafond: bevestig de montagebeugel aan het houten plafond door 4 stuks houten schroeven. De dikte van houten plafond moet ten minste 7cm. (Figuur 3)

⚠️ OPMERKING: Installeer geen montagebeugel op het dak lekkend en vochtig. Het plafond moet met het gewicht van 40kgs of meer kunnen staan.

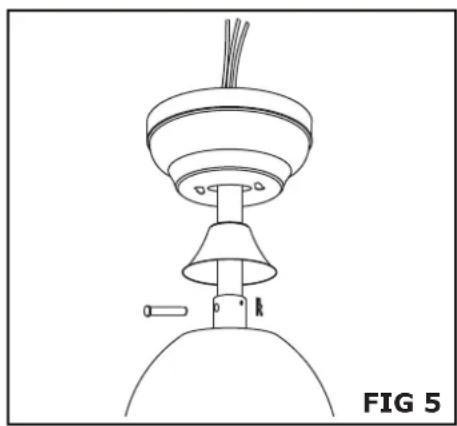

• Schroef de schroef op de hangerbal van de onderste staaf los en maak vervolgens de hangerbal los. Verwijder de stoppin van binnen de downrod en verwijder de hangerbal van de staaf.

• Verwijder de clevis pin en haarspeld clip van de down rod. Als u liever de langere neerstang gebruikt, installeert u de hangerbal erop en zorgt u ervoor dat u de aarddraad van de ene naar de andere verplaatst. Laat de elektrische toevoerleidingen van de bovenkant van de motor helemaal door de neerstang tot ze aan het andere uiteinde uitkomen.

• Plaats de neerstang in het gat van de motorbehuizing en draai deze om de gaten aan beide zijden uit te lijnen met de gaten op de neerstang.

• Pass de clevis pin door de gaten, zodat het gaat door de neer staaf ook, wees voorzichtig niet te beschadigen een van de draden. Breng de haarspeldclip door de klemspeld zodat deze stevig vastzit.
• Draai alle schroeven aan die op het moment zijn ingesteld. Dit zorgt voor minimale staaf en ventilator tuimelen.
• Draai alle schroeven aan die op het moment zijn ingesteld. Dit zorgt voor minimale staaf en ventilator tuimelen.

• Als de schroeven niet goed worden vastgedraaid, kan de motor oscilleren. Dit kan gevaarlijk zijn.
• Zodra de bovenstaande stappen allemaal zijn voltooid, installeert u de hangerbal op de neerstang, plaatst u de stoppin in de neerstang en tilt u de hangerbal op. Draai vervolgens alle schroeven stevig vast, zodat alle elementen volledig en stevig zijn bevestigd.

2.3. DE VENTILATOR AAN DE MONTAGEBEUGEL HANGEN EN DE MESSEN BEVESTIGEN

• Til de ventilator op naar de montagebeugel, plaats de hangerbal in de montagebeugel door de opening en laat deze voorzichtig rusten.
• Draai de bal en zorg ervoor dat het tabblad in de montagebeugel is uitgelijnd met de sleuf van de hangende bal.
• Wanneer uitgelijnd, zal de ventilator automatisch op de juiste positie zitten. Dit voorkomt rotatie van de staaf en ventilator wanneer de eenheid in werking is.

2.4. AFSTANDSBEDIENING EN BEDRADING INSTRUCTIE

• Plaats de ontvanger door de ophangbeugel en sluit de draden aan volgens de kleurcodes.
• Sluit de push-connectoren van de ventilator aan op de afstandsbediening zoals hieronder vermeld:

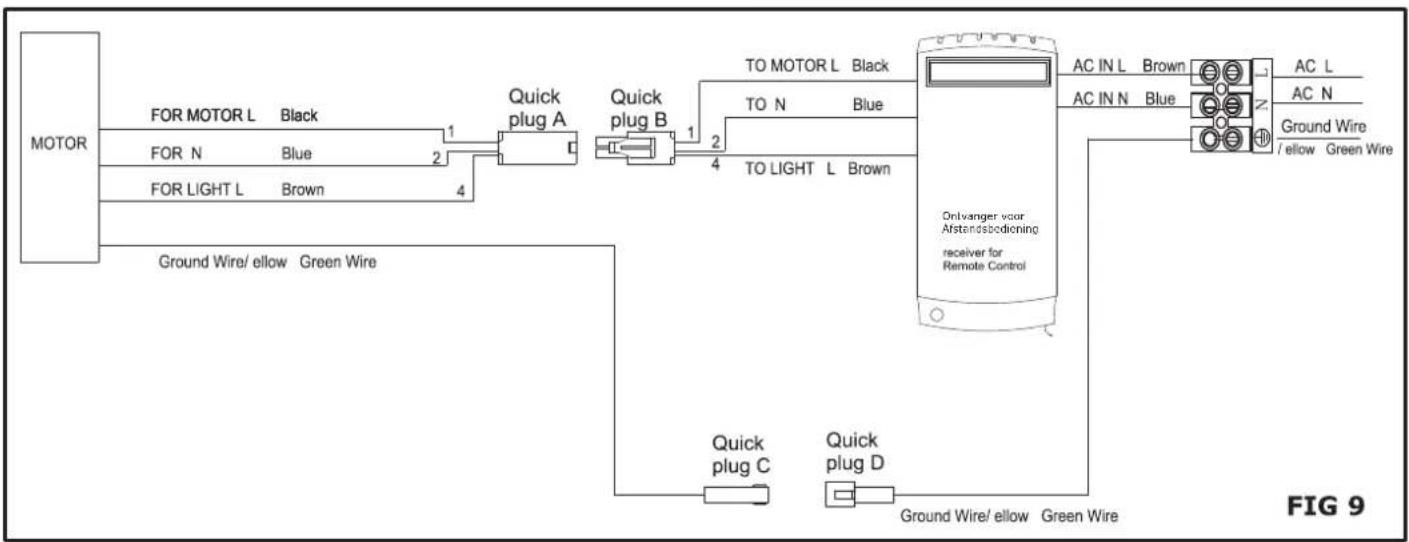

Sluit elektrische draden nauwkeurig aan volgens het diagram. (Figuur 9)

Sluit AC: 200-240V hoofdvermogen (woning) aan op de ontvanger voor Afstandsbediening en sluit de volgende draden aan. Plaats de quick A en quick plug B, quick plug C en quick plug D

WAARSCHUWING

Om mogelijke elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit wordt uitgeschakeld bij de hoofdzekeringskast voordat u de bedrading.


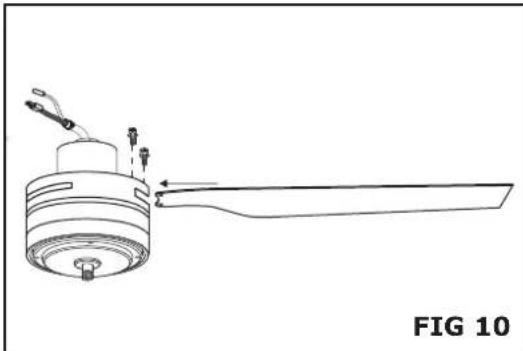

Installeer de ventilatorbladen en blad Decoratieve Plaat door het uitlijnen van de gaten op het blad en de plaat met de gaten op de ventilator motor assemblage ingesteld door de meegeleverde set schroeven. (Figuur 10)

Zorg ervoor dat de schroeven die het mes vastzetten strak zitten en dat de messen goed zitten.

MED - Gemiddelde snelheid

LOW - Laagste snelheid

FAN STOP

Timer

1H-FVentilator automatisch uitschakelen na 1 uur

2H-Ventilator automatisch uitschakelen na 2 uur

4H-Ventilator automatisch uitschakelen na 4 uur

8H-Ventilator automatisch uitschakelen na 8 uur

1. Herstel elektrisch naar de uitlaat-doos door de elektriciteit aan te zetten bij de hoofdzekerkast.
2. Verwijder het batterijdeksel van de zender van de afstandsbediening, installeer de batterij en vervang het deksel.

Opmerking:

1) Gebruik 1 12V batterij om batterij te vervangen.
2) als het niet gebruiken voor lange perioden, verwijder de batterij om schade aan de verre zender te verhinderen, en sla de verre zender weg van bovenmatige hitte of vochtigheid op.
3. De knoppen op de zender van de afstandsbediening regelen de ventilatorsnelheid en het licht als volgt.

WAARSCHUWING:

• Zorg er altijd voor dat het deksel van het batterijcompartiment goed is gesloten.
• Laat de afstandsbediening nooit direct blootgesteld aan zonlicht.
• Probeer de ontladen batterijen niet op te laden door ze te verwarmen of met een acculader. Oplaadbare batterijen worden altijd als zodanig gespecificeerd.
• Gooi geen batterijen in het vuur, het kan een explosie veroorzaken.

4. REINIGING EN ONDERHOUD

1. Koppel de ventilator altijd los van de voeding en laat deze stoppen voordat u hem reinigt.
2. Reinig het buitenoppervlak met een zachte vochtige doek.

WAARSCHUWING:

* Zorg ervoor dat de stroom is uitgeschakeld op de hoofdzekering of circuit paneel voordat u reparaties.
* * Niet onderdompelen dan ventilator in water.
* Gebruik nooit schuurkussens, schuurmiddelen of chemische reinigingsmiddelen.
* Reinig uw ventilator regelmatig. Gebruik alleen een doek of borstel. Metalen afwerkingen worden afgewerkt met een lak om aantasting te voorkomen.
* Laat de binnendelen van het product niet nat worden (vooral de circuitplaat), dit kan zeer gevaarlijk zijn en de ventilator beschadigen.
- Als het product niet in gebruik is, zorg er dan voor dat het losgekoppeld is van de voeding. Om het op te slaan, plaatst u het in de originele doos en bewaart u het op een frisse en droge plaats totdat het opnieuw wordt gebruikt.
- In geval van fout of twijfel, probeer niet om de ventilator door zich te herstellen om risico van brand of elektrische schok te vermijden.

5. PROBLEEMOPLOSSING DE VENTILATOR START NIET OP

1. Controleer alle zekeringen of stroomonderbrekers.
2. Schakel de stroom uit en controleer alle draadverbindingen.

DE VENTILATOR ZENDT GELUIDEN UIT

1. Laat altijd een paar dagen "break in" tijd voor een nieuwe ventilator op gemiddelde of hoge snelheid. Probeer de exacte locatie van het geluid te diagnosticeren door zorgvuldig van verschillende kanten te luisteren (messen, motor, lichtkit, enz.).) Het geluid van de ventilator kan afkomstig zijn van een lichte kit.
2. Zorg ervoor dat alle schroeven in de ventilatorassemblage en de lichtset strak zijn en goed zijn ingepast. Zo niet, schakel dan de stroom uit en draai de schroeven aan. Draai deze schroeven minstens één keer per jaar aan, omdat ze na verloop van tijd langzaam kunnen loskomen en een klikkend geluid kunnen veroorzaken.
3. Zorg ervoor dat de lichtset stevig aan de ventilator is bevestigd en dat alle glasschroeven alleen met de vinger zijn aangedraaid. Niet vastdraaien met een tang of een schroevendraaier.
4. Zorg ervoor dat de montagebeugel goed op de aansluitdoos is geïnstalleerd.
5. Zorg ervoor dat draadmoeren in de schakelaarbehuizing of de luifel niet tegen elkaar of tegen de muur van de behuizing rammelen. Wikkel indien nodig met elektrische tape.
6. Zorg ervoor dat de luifel het plafond niet raakt.
7. Verzeker dat de schroeven die de bladehouders aan de motor vastmaken strak zijn en het slot er zijn voor dat doel voorziene wasmachines gebruikt.

DE VENTILATOR PRODUCEERT NIET VEEL LUCHT

1. De ventilator kan achteruit draaien, zodat de lucht naar boven wordt gericht.

2. De ruimte kan voorwerpen bevatten die de luchtstroom belemmeren.

3. De ventilator kan te klein zijn voor de grootte van de kamer.

FAN WOBBLING

Opmerking: een kleine hoeveelheid wobble wordt als aanvaardbaar beschouwd en mag niet als een defect worden beschouwd.

1. Zorg ervoor dat de montagebeugel strak aan het plafond is bevestigd zonder enige beweging. Draai schroeven indien nodig.
2. Zorg ervoor dat alle schroeven die de bladen aan de bladsteun en bladsteun aan motor houden

zijn strak. Zorg ervoor dat de lichtset en de glazen schroeven strak zitten.

In het geval van een vraag/Probleem met het product, neem dan contact met ons op: [e-mail] Voor meer producten bereik, onderzoek neem contact op met onze distributeur of dichtstbijzijnde dealers. V-TAC EUROPE LTD. Bulgaria, Plovdiv 4000, bul.L.Karavelow 9B
