Type de produit	Ventilateur sur pied
Marque	Brandson
Modèle	303369
Dimensions (L x P x H)	45,5 x 41 x 115-134,5 cm (hauteur réglable)
Diamètre du rotor	Environ 38,5 cm
Poids	Environ 5 kg (estimation)
Alimentation	220-240 V ~ 50 Hz
Puissance absorbée	30 W
Type de moteur	Moteur à courant continu (CC)
Nombre de vitesses	24 niveaux
Oscillation	Oui, environ 80° (activable/désactivable)
Inclinaison	Jusqu'à 35°
Minuterie	Oui, jusqu'à 7,5 heures (par paliers de 0,5 h)
Télécommande	Oui, avec pile bouton CR2032 incluse
Niveau sonore	LpA < 70 dB(A)
Fonctions principales	24 vitesses, oscillation, minuterie, inclinaison réglable, hauteur réglable
Entretien et nettoyage	Débrancher avant nettoyage ; essuyer avec un chiffon humide et sécher ; ne pas immerger dans l'eau
Sécurité	Grille de protection, arrêt automatique non mentionné, ne pas utiliser sans grille
Pièces détachées et réparabilité	Non spécifié ; réparations par fabricant ou service agréé
Informations générales	Usage intérieur uniquement ; économie d'énergie jusqu'à 60% vs moteur CA

FOIRE AUX QUESTIONS - 303369 Brandson

Comment assembler le ventilateur Brandson 303369 ?

Assemblez d'abord le pied support avec le tube extérieur, puis fixez l'unité moteur au tube intérieur. Montez la grille arrière, la lame de rotor, puis la grille avant en utilisant les vis et écrous fournis. Consultez le mode d'emploi pour les détails.

Comment utiliser la télécommande ?

La télécommande fonctionne avec une pile bouton CR2032 incluse. Elle permet d'allumer/éteindre, régler la vitesse (24 niveaux), activer l'oscillation et la minuterie.

Comment régler la hauteur du ventilateur ?

Desserrez légèrement l'écrou de réglage en hauteur (12), puis faites coulisser le tube intérieur vers le haut ou le bas. Une fois la hauteur souhaitée atteinte, revissez l'écrou. Veillez à éteindre l'appareil avant tout réglage.

Comment activer l'oscillation ?

Appuyez sur la touche d'oscillation (symbole ) sur le panneau de commande ou la télécommande pour activer ou désactiver le mouvement de gauche à droite (environ 80°).

Comment régler la minuterie ?

Appuyez plusieurs fois sur la touche Timer jusqu'à obtenir la durée souhaitée (par paliers de 0,5 h, max 7,5 h). Les DEL indiquent le temps restant. Exemple : 4h + 1h + 0,5h = 5,5h.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon légèrement humide (eau uniquement) pour essuyer le boîtier et la grille. Ne jamais immerger dans l'eau. Laissez sécher complètement avant réutilisation.

Quels sont les niveaux de vitesse disponibles ?

Le ventilateur dispose de 24 niveaux de vitesse réglables via les touches ⊕ et — sur le panneau ou la télécommande.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez la connexion secteur, que l'interrupteur est allumé, et que la télécommande a une pile. Si le problème persiste, contactez le service après-vente. N'essayez pas de réparer vous-même.

Le ventilateur est-il bruyant ?

Le niveau sonore est inférieur à 70 dB(A). Grâce au moteur à courant continu, il est relativement silencieux, surtout aux vitesses faibles.

Puis-je utiliser le ventilateur en extérieur ?

Non, l'appareil est conçu pour un usage intérieur uniquement. Ne l'exposez pas à l'humidité, à la pluie ou au soleil direct.

MODE D'EMPLOI 303369 Brandson

FRA: Vous trouvez les dernières informations,les pilotes,les notices et les fiches techniques dans l'espace de telechargement sur notre site www. ganzeinfach.de.

Consignes de sécurité importantes pour cet apparéil

• N'utilisez l'appareil qu'a des fins privées et prévues. Cet apparéil n'est pas destiné à un usage commercial. Ne l'utilisez pas en extérieur et maintenez-le éloigné de sources de chaleur et du rayonnement solaire direct.
• Ne placez pas l'appareil à proximité directe de sources d'eau telles que baignoir, douche, évier ou piscine.
• N'utilisez pas le produit avec des mains humides.

• Débranchez immédiatement l'appareil s'il est devenu humide ou a été mouillé. Assurez votre propre sécurité et ne touche pas de matérielux conducteurs sur l'appareil.

• Protégez le produit de l'humidité (cet apparéil ne doit enaucun cas être immérgé dans un liquide), d'arêtes tranchantes ou de sources importantes de poussière.

• Ne placez pas l'appareil directement à côté de sources de chaleur (p. ex. jours ou chauffage).
• Choisissez une surface ajustée afin qu'il ne puisse pas basculer.
• Débranche la prise secteur lors de la non-utilisation, pour le transport ou pour le nettoyage.
• Ne laissez jamais le ventilateur sans surveillance etCHOISSEZ l'emplacement de telle sorte qu'il ne soit accessible àaucun animal ou infant.
• N'utilisez l'appareil qu'vec la tension

correspondante au marquage de l'appareil.

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans et des personnes avec des capacité physiques, sensorielles ou mentales diminuées, ou un manque d'expérience et de savoir s'ils sont surveillés ou s'ils ont été instruits relativement à un employe sur de l' apparéil et comprendnant les dangers en résultat.

• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'utilisateur ne doit pas être réalisés par des enfants sans surveillance.

• L'appareil et son cable de connexion doit être maintainus hors de portée des enfants de moins de 8 ans.

• Pour la sécurité de vos enfants, ne laissezaucunmatériel d'emballage (sacs en plastique, films, carton ou polystyrene) trainer à portée.

• Ne laissez pas que les jeunes enfants jouent avec des films ou des sacs en plastiques! Il existe un risque d'étouffement!
• N'utilisez l'appareil qu'avac la cage de protection fermée.
• Le ventilateur ainsi que le contrôle rotatif et le commutateur ne doivent pas'être bloqués!
• Il faut veiller à ce que le ventilateur soit débranché de l'alimentation secteur avant dePTRirer le disposif de protection.
• Ne placez jamais des parties du corps (p. ex. doigts) ou des objets à travers

de la grille de protection.

Veillez à ce que les cheveux ne parviennent pas à portée de la grille de protection, ils pourraient être happés par le flux d'air.

• Si le cable de raccordement au secteur de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne représentant une qualification analogue, afin de prévenir les risques.

• Laissez l'appareil refroidir avant de le nettoyer ou dePTRER la fiche de la prise secteur.

• Essuyez le boîtier de l'appareil avec un chiffon humide et faites-le sécher ensuite avec un chiffon sec et propre. Ne plongez jamais le boîtier dans l'eau pour le nettoyer.

Nous vous remercions d'avoir besoin un produit Brandonson. Pour que vous puissiez profiter longtemps de votre apparéil achété, veuilles lire attentivement le mode d'emploi suivant.

1. Contenu de la livraison

• Ventilateur
• Télecommande avec pile bouton (CR2032)
  Mode d'emploi

2. Données techniques

Tension d'entrée 220-240	VCA 50 Hz
Puisance absorbée 30W
Développement du bruit	Valeur d'émission au poste de travail LpA < 70 dB(A)
Diamètre du rotor env. 38,5 cm	38,5 cm
Oscillation env. 80° activable/désactivable	Angle d'inclinaison env. 35°
Dimensions	Largeur env. 45,5 cm, profondeur env. 41 cm, hauteur env. 115-134,5 cm (réglable)
Caracteristique	24 vitesses Oscillation pouvant être activée Fonction de temporisation Moteur CC (moteur à courant continu) Fonctionnement silencieux

3. Fonctions

Avec un moteur puissant à courant continu et des lames de rotor d'env. 38,5cm, le ventilateur sur pied de Brandon assure une ventilation optimale, même durant des journées chaudes. Avec 24 niveaux de vitesse, une inclinaison régable ainsi qu'une fonction d'oscillation, vous pouvez adapter le ventilateur à vos besoins individuels. Comparativement aux ventilateurs CA classiques, le ventilateur doté d'un moteur à courant continu permet d'économiser jusqu'à 60% des coûts énergétiques tout en fournissant un débit identique en ^3 . La tension d'entrée de 220-240 VCA est transformée par un bloc d'alimentation interne en 24 V CC requises par le moteur CC.

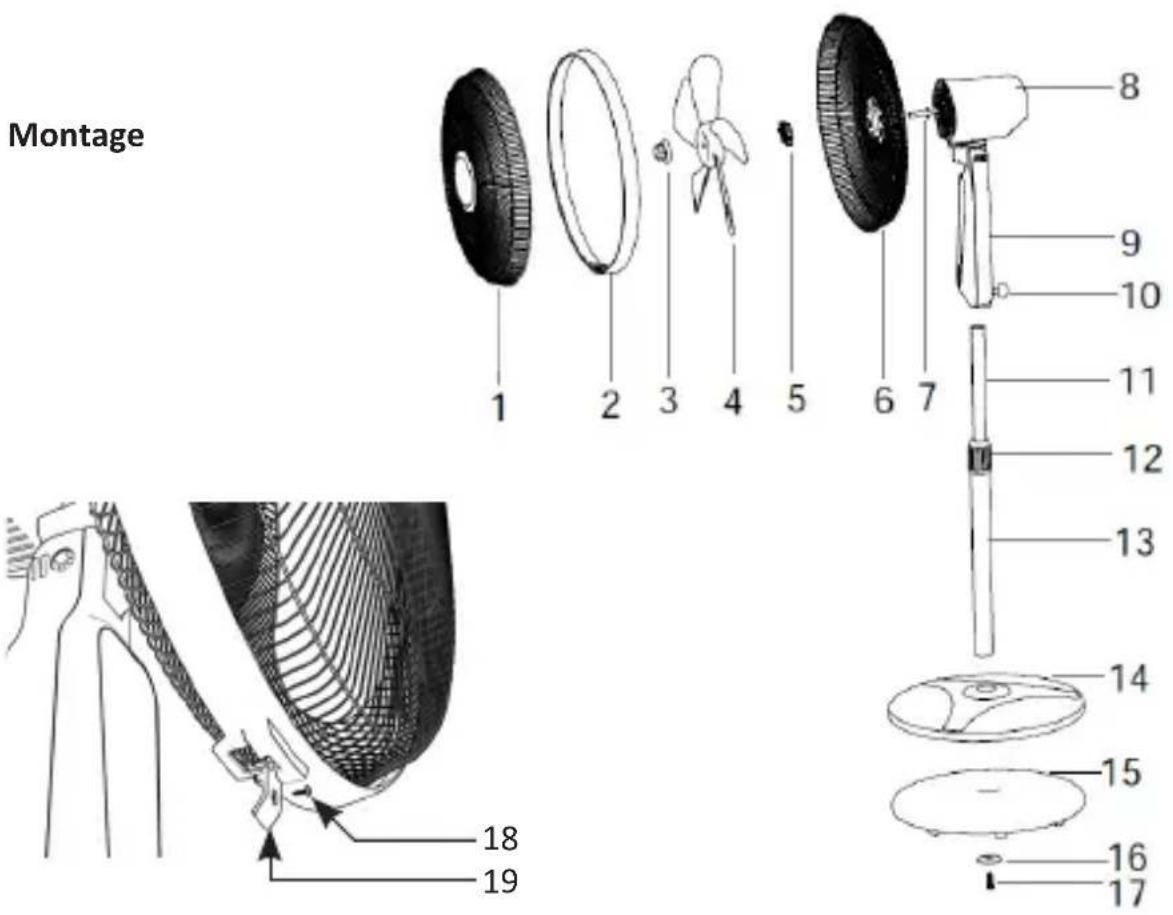

4. Détails du produit

1 Grille	de protection avant
2 Anneau de la grille de protection
3 Vis de fixation du rotor
4 Lame de rotor
5 écrou de sûreté
6 Grille de protection arrière
7 Axe du moteur
8 Unité moteur
9 Commande du ventilateur
10 Vis de réglage
11	Tube interieur (à l'état de livreaison, introduit dans le tube extérieur (13))
12 Écroude réglage en hauteur
13 Tube externe
14 Couverture du pied
15 Poids du pied
16 Élement de verrouillage du pied
17 Vis de blocage du pied
18 Vis de blocage de la grille de protection
19 Sécurité de a grille de protection

5. Montage

Sortez le ventilateur de l'emballage et vérifie l'appareil ainsi que le volume de livraisonEnumeré dans le tableau. Veuillez contacter le vendeur si une piece manque ou a été endommagée.

1. Pour monter correctement le ventilateur, vissez d'abord le pied support (14, 15) avec le tube extérieur (13).
2. Prenez le poids du pied support (15), placez le couvercle (14) et vissez le tube extérieur (13) sur le pied support (14, 15) à l'aide de la fixation (16, 17) à partir du bas.
3. Pour connecter l'ensemble moteur (8,9) au tube interieur (11), introduizez-le dans la commande du ventilateur (9) et fixez-le avec la vis de réglage (10).
4. Placez maintainant la grille de protection arrriere (6) sur l'unité de ventilateur. Veillez à ce que la poignée pointe vers le haut.
   5.Vissez la grille arrriere à l'aide de I'ecrou de fixation (5).
5. Ensuite placez la lame de rotor (4) sur l'axe de moteur (7) et fixez-la avec la vis de fixation correspondante (3). Veillez à ce que les différents composants soient montés correctement sur l'axe du moteur (7) pour éviter des vibrations!
6. Fixez l'anneau de la grille de protection (2) avec la grille de protection avant (1) et connectez-celle-ci à la grille de protection arrière (6). La sécurité de la grille de protection (19) se trouve sur le cote inférieur des deux grilles.
7. Fixez la sécurité (19) avec la vis correspondante (18).

6. Mode d'emploi

Placez le ventilateur dans un emplacement approprié et connectez l'appareil à une prise électrique de 220-240 V CA correctement installée.

Vous pouvez changer l'angle d'inclinaison à votre guise jusqu'à 35^ en basculant la cage de protection.

Appuyez sur la touche « Oscillations » ( ) sur le panneau de commande ou la télécommande pour activer l'oscillation.

Le ventilateur possède 24 niveaux de vitesses différents que vous pouvez modifier avec la touche « Niveau des vitesses » (⊕, —) sur l'élement de commande ou sur la télécommande.

6.1 Fonctions des touches

Touché Fonction
(Touché niveaux de vitesse)	Bascule entre 24 niveaux de vitesses différents
(Touché Oscillation)	Oscillation Marche / Arrêt
(Touché Timer)	Active la minuterie
(Touché ON/OFF)	allume et éteint l'appareil

6.3 Fonction de minutesie

Le ventilateur offe 15 differents niveaux de temporisation, pouvant etre regles par intervals d'une demi-heure jusqu'a une durée maximale de 7,5 heures. Appuyez a cette fin sur la touche « Timer » sur la telecommande ou sur le panneau de commande du ventilateur. Le temps restant est affiché par les DEL allumées sur I'ecran de la minuterie. Vous pouvez reglez la durée de la temporisation en appuyant de façon repétée sur cette touche.

Exemple : Si vous souhaitez régler une minuteie de 5,5 heures, appuyez sur la touche « Timer » jusqu'à ce que les DEL « 4 », « 1 », « 0,5 » s'allument. Ces DEL affichent le temps total restant.

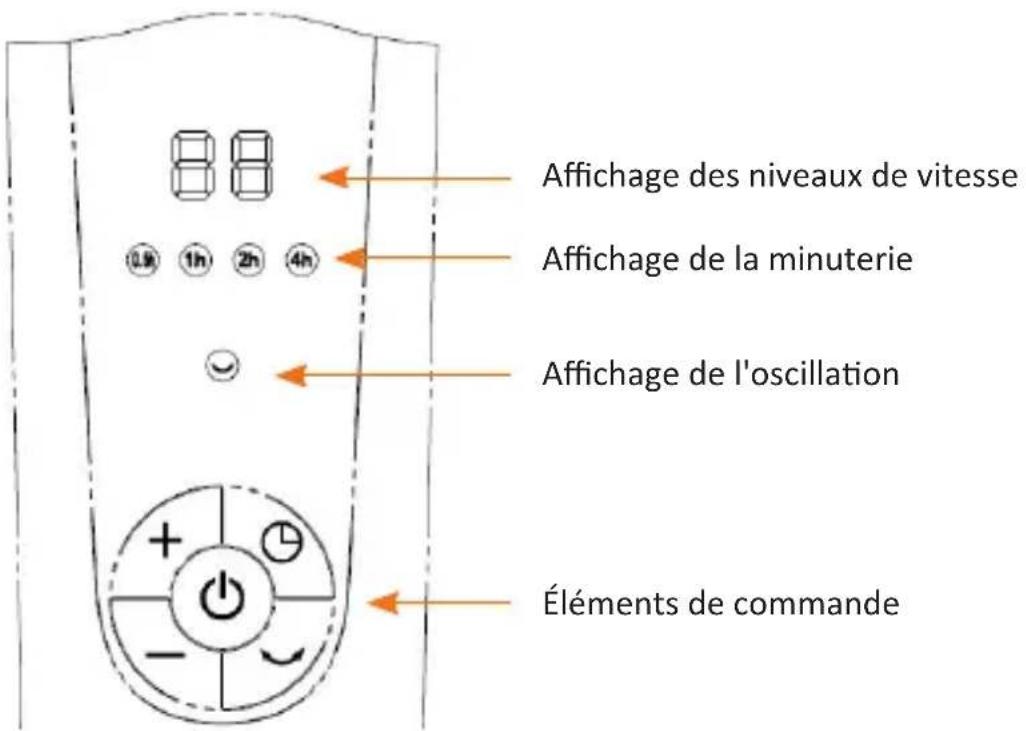

6.4 Commande du ventilateur

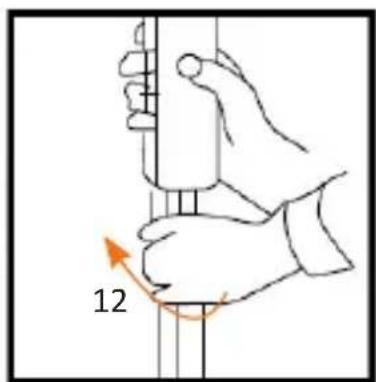

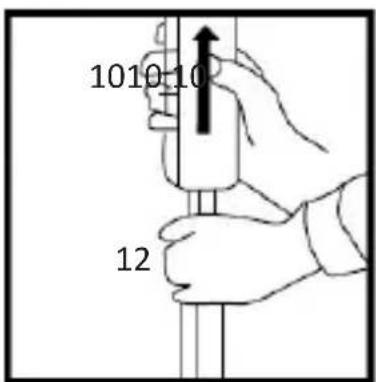

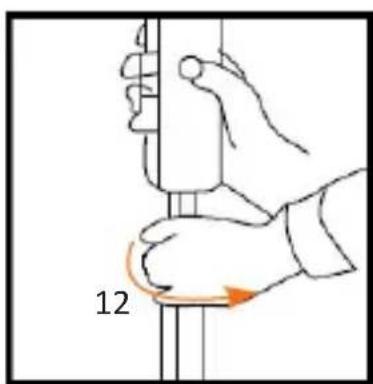

6.5 Réglage de la hauteur

Pour régler la hauteur du ventilateur, desserrez d'abord légèrement les écrous de réglage de la hauteur (12). Ensuite, vous pouvez régler la hauteur du ventilateur en saississant la commande du ventilateur (10) et en coulissant légèrement l'appareil vers le haut. Une fois que la hauteur souhaitation a été atteinte, revissez les écrous de réglage de la hauteur (12).

Attention! Il faut toujours éteindre l'appareil pour effectuer le réglage en hauteur.

7.Nettoyage

Veuillez-retirer la fiche de la prise de secteur avant de commencer le nettoyage! Utilisez pour le nettoyage un chiffon légèrement humidifié avec de l'eau. L'appareil ne doit enaucun cas etre nettoyé en l'immergeant dans de I'eau.Cela pourrait entrainer un chic électrique ou un incendie!

8. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil afin de réaliser personnellement des réparations ou des transformations. Évitez le contact avec les tensions du secteur. L'appareil n'est hors tension que lorsqu'il est débranché de la prise. Ne court-circuitez pas non plus le produit. N'oubliez pas en outre de débrancher l'appareil de la prise en cas de non-utilisation ou d'orage.

L'utilisation de l'appareil en plein air est interdite. Veuillez donc l'utiliser uniquement dans des zones sèches. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil impératifement éloigné de températures élevées. N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations, qui pourraient endommager les pieceslectroniques. Vérifiez l'appareil avant l'utilisation, pour détecter des dommages eventuels. L'appareil ne devrait pas être utilisé s'il a reçu un coup ou a été autrement endommaged. Veuillez aussi respecter les dispositions et restrictions nationales. N'utilisez pas le produit à d'autres fins que celles décrites dans ce mode d'emploi. Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toutre réparation ou modification qui n'est pas effectué par le fournisseur initial entraîne l'annulation de la garantie. L'appareil ne doit être utilisé que par des personnes ayant lu et compris ce manuel. Les specifications de l'appareil peuvent être modifiées sans indication préalable.

9. Informations sur la mise au rebut de vos apparéils

Les apparêils ELECTriques et électroniques ne doivent pas, selon la directive européenne DEEE, être jetés dans les ordures menagères. Leurs composants doivent être éliminés ou recyclés séparément, car des composants toxiques ou dangereux pourraient endommager l'environnement à long terme en cas d'élimination incorrecte. Vous âtes, en tant que consommateur en vertu de la loi allemande sur l'électricité (ElektroG), obligé de restituer gratuitement les apparêils ELECTriques et électroniques à la fin de leur durée de vie au fabricant, au point de vente ou dans des points de collecte publique prévus à cet effet.

Les détails sont régés par le droit national correspondant. Le symbole sur le produit, le mode d'emploi et / ou l'emballage indique ces dispositions. Avec la séparation de matières, le recyclage et l'élimination d'appareils usages, vous apportez une contribution importante à la protection de l'environnement.

Directive DEEE : 2012/19/UE
DEEE Numéro de registre : DE 67896761

La société WD Plus GmbH déclare par la présente que l'appareil 303369 est conforme aux exigences fondamentales et aux autres dispositions pertinentes de la directive. Pour obtenir une déclaration de conformité complète, adressez-vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre, https://downloads.ganzeinfach.de/
