303369 - Ventilator Brandson - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	Brandson
Modell	303369
Abmessungen (L x B x H)	45,5 x 41 x 115-134,5 cm (Höhe verstellbar)
Rotordurchmesser	Ca. 38,5 cm
Gewicht	Ca. 5 kg (Schätzung)
Spannungsversorgung	220-240 V ~ 50 Hz
Leistungsaufnahme	30 W
Motortyp	Gleichstrommotor (DC)
Anzahl Geschwindigkeitsstufen	24 Stufen
Oszillation	Ja, ca. 80° (ein-/ausschaltbar)
Neigung	Bis zu 35°
Timer	Ja, bis zu 7,5 Stunden (in 0,5-Stunden-Schritten)
Fernbedienung	Ja, inklusive Knopfzelle CR2032
Geräuschpegel	LpA < 70 dB(A)
Hauptfunktionen	24 Geschwindigkeiten, Oszillation, Timer, verstellbare Neigung, verstellbare Höhe
Pflege und Reinigung	Vor Reinigung Netzstecker ziehen; mit feuchtem Tuch abwischen und trocknen; nicht in Wasser eintauchen
Sicherheit	Schutzgitter, automatische Abschaltung nicht erwähnt, nicht ohne Gitter verwenden
Ersatzteile und Reparierbarkeit	Nicht angegeben; Reparaturen durch Hersteller oder autorisierten Service
Allgemeine Informationen	Nur für den Innenbereich; Energieeinsparung bis zu 60% im Vergleich zu Wechselstrommotor

Häufig gestellte Fragen - 303369 Brandson

Wie montiere ich den Brandson 303369 Ventilator?

Montieren Sie zuerst den Standfuß mit dem Außenrohr, dann befestigen Sie die Motoreinheit am Innenrohr. Bringen Sie das hintere Gitter, das Rotorblatt und dann das vordere Gitter mit den mitgelieferten Schrauben und Muttern an. Weitere Einzelheiten finden Sie in der Bedienungsanleitung.

Wie verwende ich die Fernbedienung?

Die Fernbedienung funktioniert mit einer inkludierten Knopfzelle CR2032. Sie ermöglicht das Ein-/Ausschalten, Einstellen der Geschwindigkeit (24 Stufen), Aktivieren der Oszillation und des Timers.

Wie stelle ich die Höhe des Ventilators ein?

Lösen Sie leicht die Höhenverstellmutter (12), dann schieben Sie das Innenrohr nach oben oder unten. Sobald die gewünschte Höhe erreicht ist, ziehen Sie die Mutter wieder fest. Schalten Sie das Gerät vor jeder Einstellung aus.

Wie aktiviere ich die Oszillation?

Drücken Sie die Oszillationstaste (Symbol ) auf dem Bedienfeld oder der Fernbedienung, um die Links-Rechts-Bewegung (ca. 80°) zu aktivieren oder zu deaktivieren.

Wie stelle ich den Timer ein?

Drücken Sie mehrmals die Timer-Taste, bis die gewünschte Dauer erreicht ist (in 0,5-Stunden-Schritten, max. 7,5 h). Die LEDs zeigen die verbleibende Zeit an. Beispiel: 4h + 1h + 0,5h = 5,5h.

Wie reinige ich den Ventilator?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein leicht feuchtes Tuch (nur Wasser), um Gehäuse und Gitter abzuwischen. Niemals in Wasser eintauchen. Vor erneuter Verwendung vollständig trocknen lassen.

Welche Geschwindigkeitsstufen sind verfügbar?

Der Ventilator verfügt über 24 einstellbare Geschwindigkeitsstufen über die Tasten ⊕ und — am Bedienfeld oder der Fernbedienung.

Was tun, wenn der Ventilator nicht funktioniert?

Überprüfen Sie die Netzverbindung, ob der Schalter eingeschaltet ist und ob die Fernbedienung eine Batterie hat. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Ist der Ventilator laut?

Der Geräuschpegel liegt unter 70 dB(A). Dank des Gleichstrommotors ist er relativ leise, besonders bei niedrigen Geschwindigkeiten.

Kann ich den Ventilator im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich konzipiert. Setzen Sie es keiner Feuchtigkeit, Regen oder direkter Sonneneinstrahlung aus.

BEDIENUNGSANLEITUNG 303369 Brandson

GER: Aktuelle Informationen, Treiber, Bedienungsanleitungen und Datenblätter finden Sie auf www.ganzeinfach.de in unserem Download-Bereich.

Wichtige Sicherheitshinweise für diesen Gerät

• Benutzen Sie das Gerät nur für den privaten und den darauf vorgesehenen Zweck. Dieses Produkt ist nicht für den gewerblichen Gebrauch bestimmt. Verwenden Sie es nicht im Freien und halten Sie es vor Hitze sowie direkter Sonneneinstrahlung fern.
• Stellen Sie das Gerät nicht in der direkten Nähe von Wasserquellen wie Badewanne, Dusche, Waschbecken oder Schwimmbecken auf.
• Benutzen Sie das Produkt nicht mit feuchten Handen.
• Ziehen Sie sofort den Netzstecker, falls das Gerät feucht oder nass geworden ist. Achten Sie auf ihre eigene Sicher-

heit und berühren Sie keine leitenden Materialen am Gerät.

Schützen Sie das Produkt vor Feuchtingkeit (es darauf auf keinen Fall in Flüssigkeit getaucht werden), scharfen Kanten oder große Staubquellen.
- Stellen Sie das Gerät nicht direktiben Hitzequellen (z.B. Öfen oder Heizung) auf.
- Wahlen Sie eine geeignete Unterlage, damit es nicht umkippen kann.
- Ziehen Sie den Netzstecker bei Nichtbenutzung, zum Transport oder zur Reinigung aus der Steckdose.
- Lassen Sie den Ventilator nie unbeaufsichtigt und wahlen Sie den Standort so, dass keine Tiere oder Kinder in Reichweite gelangen können.
- Betreiben Sie das Gerät nur mit der

Spannung, entsprechend der Geräte-kennzeichnung

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerätspielern. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Das Gerät und seine Anschlussleitung sind von Kindern unter 8 Jahren fernzuhalten.

• Lassen Sie zur Sicherheit ihrer Kinder keine Verpackungsteile (Plastikbeutel, Folien, Karton oder Styropor) erreichenbar liegen.

• Lassen Sie keine Kinder nicht mir Folie oder Plastikbeuteln spielten. Es besteht Erstickungsgefahr!
• Betreiben Sie das Gerät nur mit geschlossen Schutzgitter.
• Der Lüfter sowie die Dreh-Steuerung und Schalter dürfen nicht blockiert werden!
• Es ist sicherzustellen, dass der Ventilator vor Entfernung der Schutzvorrichtung von der Netzversorgung getrennt wird

• Stecken Sie niemals Körperteile (z.B. Finger) oder Gegenstände durch das Schutzgitter.

• Achten Sie daraufuf, dass keine Haare in Reichweite des Schutzgitters gelangen, diese können durch den Luftstrom angesaugt werden.

• Wenn die Netzanschlussleitung these ges Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kunden oder durch eine ähnlich qualifierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Lassen Sie das Gerät abkühlen, bevor Sie es reinigen oder den Netzstecker aus der Steckdoseziehen.
• Wischen Sie das Gehäuse des Gerätes mit einem angefeuchteten Tuch ab und trocknen Sie es anschließend mit einem sauberen trockenen Tuch ab,. Tauchen Sie das Gehäuse niemals zur Reinigung ins Wasser.

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch large Freude mit ihrem erworbenen Gerät haben,lesen Sie sichitte die nachfolgende Kurzanleitung aufmerksam durch. Prufen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Ventilator
  Fernbedienung inkl. Knopfelle (CR2032)
• Kurzanleitung

2. Technische Daten

Eingangsspannung 220-240 VAC 50Hz
Leistungsaufnahme 30W
Geräuschentwicklung Arbeitsplatzbezogener Emissionswert LpA < 70 dB(A)
Rotor-Durchmesser ca. 38,5 cm
Oszillation ca. 80° ein-/auschaltbar
Neigungswinkel ca. 35°
Abmessungen	Breite ca. 45,5cm, Tiefe ca. 41cm, Höhe ca. 115 - 134,5cm (verstellbar)
Features	24 Geschwindigkeitsstufenzuschaltbare OszillationTimerfungtionDC-Motor (Gleichstrommotor)Geräuscharmer Betrieb

3. Funktionen

Der Brandon Standventilator sorgt mit einem effizienten DC-Motor und dem ca. 38,5cm große Rotorblatt auch an warmen Tagen für eine optimale Belüftung. Durch 24 Geschwindigkeitsstufen, einen verstelltarem Neigungswinkel und eine Oszillationsfunktion können Sie den Ventilator ihren Bedürfnissen individuell anpassen. Im Vergleich zu herkömlichen AC-Ventilatoren halten sich mit dem Ventilator mit Gleichstrommotor bei identischem Luftdurchsatz in ^3 bis zu 60% an Energiekosten sparen. Die Eingangsspannung von 220-240 VAC wird durch ein internes Netzteil auf die vom DC-Motor bestehtigten 24V DC umgewandelt.

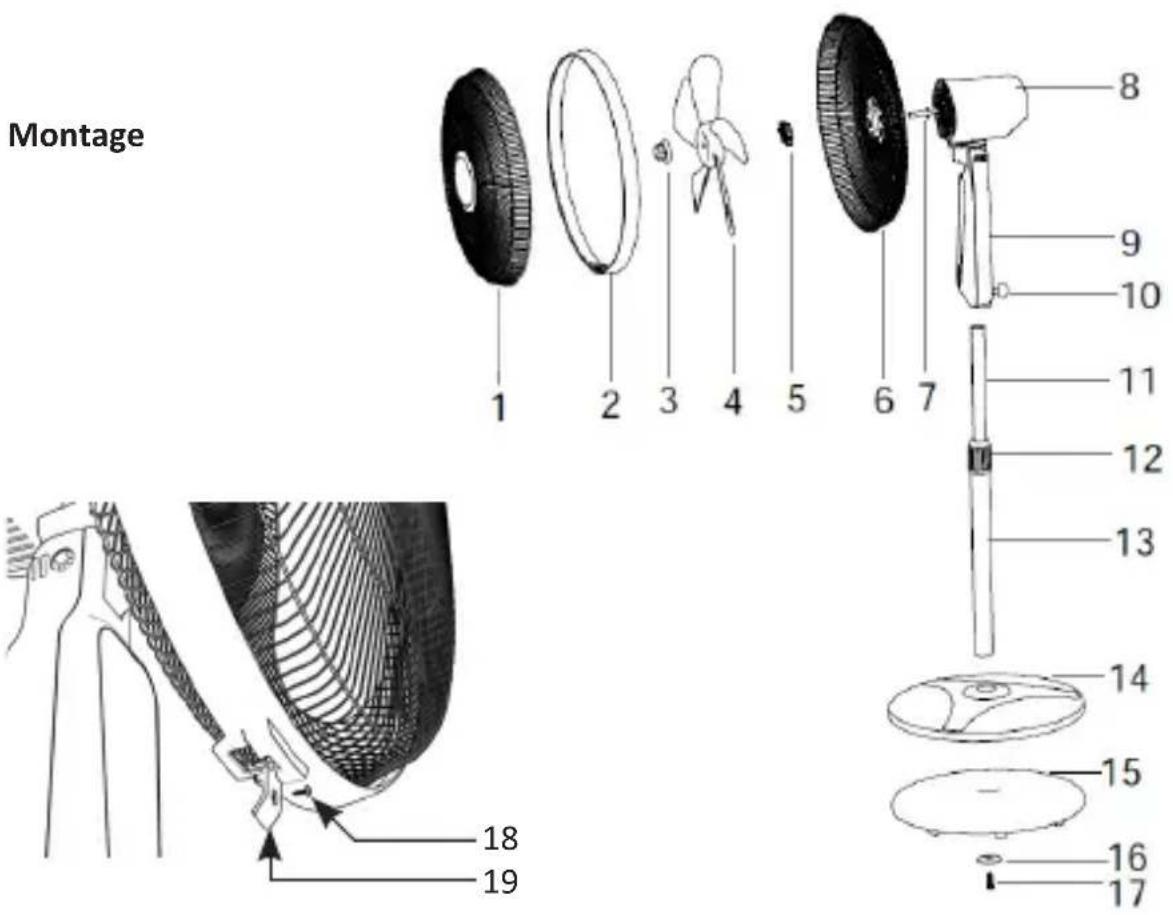

4. Produktdetails

1 Vorderes Schutzgitter

2 Schutzgitter-Ring

3 Rotor-Befestigungsschraube

4 Rotorblatt

5 Sicherungsmutter

6 Hinteres Schutzgitter

7 Motorache

8 Motoreinheit

9 Lüfter-Steuerung

10 Stellschraube

11	Innenrohr (Im Auslieferungszustand, eingeschoben im Außenrohr (13))
12 Mutter zur Hohenverstellung
13 Außenrohr
14 Standfuß-Abdeckung
15 Standfuß-Gewicht
16 Standfuß-Verriegelungsstück
17 Standfuß-Sicherungsschraube
18 Schutzgitter-Sicherheitsschraube
19 Schutzgitter-Sicherung

5. Montage

Nehmen Sie den Ventilator aus der Verpackung und überprüfen Sie das Gerät sowie den in der Tabelle aufgeführten Lieferumfang.itte wenden Sie sich an den Verkäufer, falls ein Teil feht oder beschädigt wurde.

1. Um den Ventilator korrekt zu montieren, verschrauben Sie zuerst den Standfuß (14, 15) mit dem Außenrohr (13).
2. Nehmen Sie das Standfuß-Gewicht (15), setzen Sie die Abdeckung (14) auf und schrauben Sie das Außenrohr (13) an dem Standfuß (14, 15) mithilfe der Befestigung (16, 17) von unter fest.
3. Um die Motoreinheit (8,9), mit dem Innenrohr (11) zu verbinden, stecken Sie these in die Einführung der Lüfter-Steuerung (9) und befestigen Sie es mit der Stellschraube (10).
4. Setzen Sie nun das wichtere Schutzgitter (6) auf die Ventilator-Einheit. Achten Sie darauf, dass der Tragegriff nach oben zeigt.
   5.Schrauben Sie das hintere Gitter mithilfe der Sicherungsmutter (5) fest.
5. Anschließlich stecken Sie das Rotorblatt (4) auf die Motorache (7) und befestigen es mit der passenden Befestigungsschraube (3). Achten Sie darauf, dass die einzelnen Komponenten ordentlich auf der Motorache (7) montiert werden, um Vibrationen zu vermeiden!
6. Befestigen Sie den Schutzgitter-Ring (2) mit dem vorderen Schutzgitter (1) und verbinden Sie diese mit dem hinteren Schutzgitter (6). Auf der unteren Seite der beiden Gitter befindet sich die Schutzgitter-Sicherung (19).
7. Befestigen Sie die Sicherung (19) mit der Schutzgitter-Sicherheitsschraube (18).

6. Benutzung

Stellen Sie den Ventilator an einem geeigneten Standort auf und schlieben Sie das Gerät an eine vorschriftsmöbig installierte 220-240V AC Steckdose an.

Durch Kippen des Schutzkäfigs können Sie den Neigungswinkel nach Belieben um bis zu 35^ verändern.

Drücken Sie die „Oszillations“-Taste ( ) am Bedienelement oder auf der Fernbedienung, um die Oszillation einzuschalten.

Der Ventilator besitzt 24 verschiedene Geschwindigkeitsstufen, die Sie mit den „Geschwindigkeitsstufen“-Tasten ( ,) am Bedienelement oder auf der Fernbedienungändern können.

6.1 Tastenfunktionen

Taste Funktion
( Geschwindigkeitsstufen-Taste)	Zwischen 24 verschiedeneen Geschwind- digkeitsstufen umschalten
(Oszillations-Taste)	Oszillation Ein / Aus
(Timer-Taste)	Timer einschalten
(ON/OFF-Taste)	Gerät Ein / Aus

6.3 Timerfunktion

Der Ventilator bietet 15 verschiedene Timerstufen, die sich halbstündig bis zu einer maximalen Zeit von 7,5 Stunden verstellen setzen. Drücken Sie hierfür die "Timer"-Taste auf der Fernbedienung oder auf dem Bedienfeld des Ventilators. Die Restzeit wird durch die leuchtenden LEDs auf der Timer-Anzeige angezeigt. Durch ein wiederholtes Drucken erhöhen Sie die Dauer des Timers.

Beispiel: Wenn Sie einen Timer von 5,5 Stunden einstellen möchten, drücken Sie solange auf die "Timer"-Taste, bis die LEDs "4" "1" und "0,5" leuchten. Diese zeigen zusammengehalten die Restzeit des Timers an.

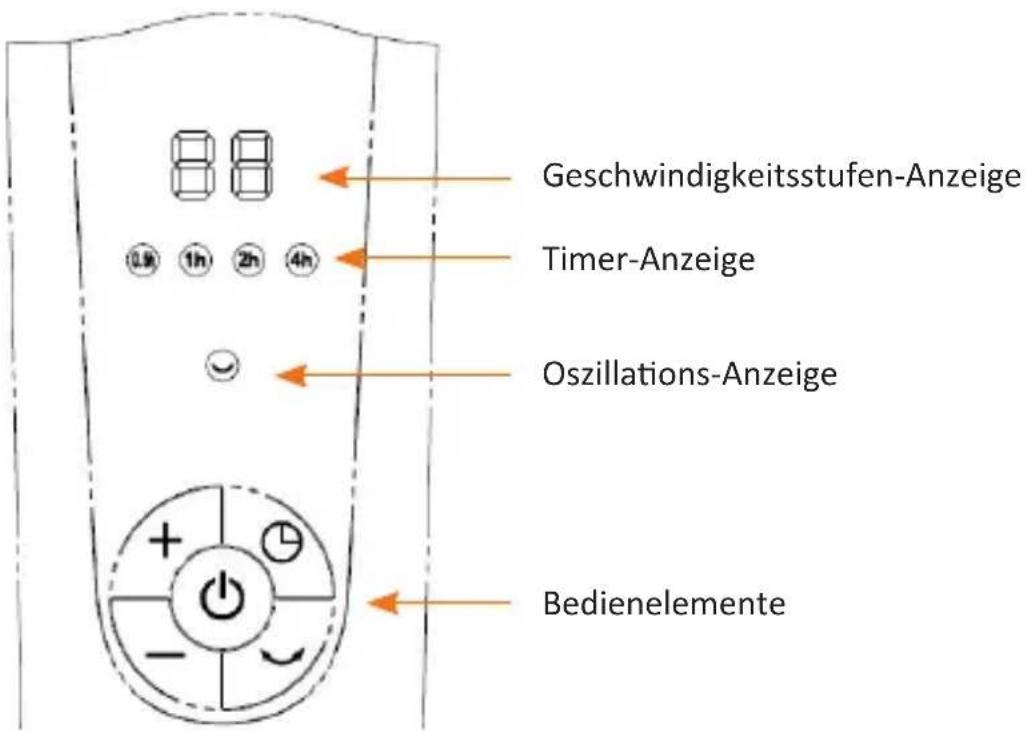

6.4 Lüfter-Steuerung

6.5 Höheneinstellung

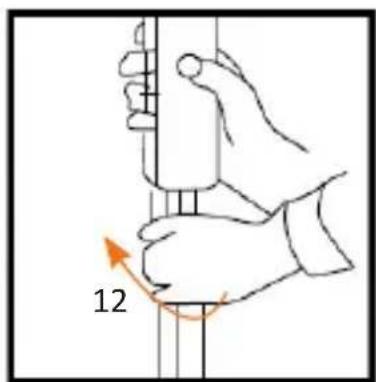

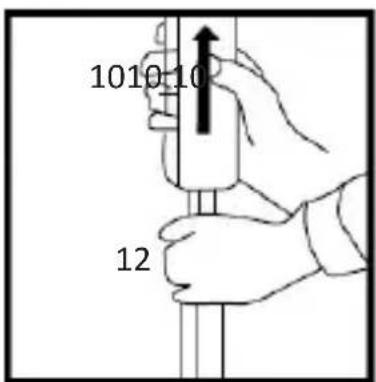

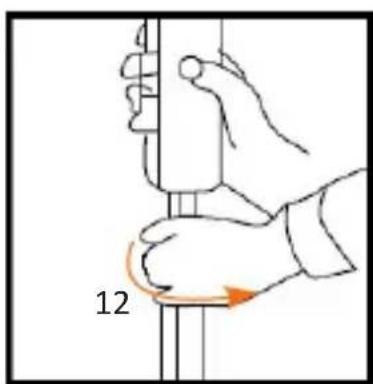

Um die Höhe des Ventilator einzustellen, lösen Sie zuerst etwas die Mutter zur Hohenverstellung (12). Im Anschluss können Sie die Höhe des Ventilators einstellen, indem Sie an die Lüfter-Steuerung (10) fassen und das Gerät etwas nach ober schieren. Sobald die gewündte Höhe erreicht ist, schrauben Sie die Mutter zur Hohenverstellung (12) wieder zu.

Achtung! Schalten Sie das Gerät zur Hohenverstellung stets aus!

12 Deutsch

7. Reinigung

Bitteziehen Sie den Netzstecker aus der Steckdose,bevor Sie mit der Reinigung beginnen! Benutzen Sie zur Reinigung ein leicht mit Wasser angefeuchtetes Tuch. Das Gerat darf auf keinen Fall zum Reinigen in Wasser getaucht werden. Dies konnte zu einem elektrischen Schlag oder zu einem Brand führen!

8. Sicherheitshinweise und Haftungsausschluss

Versuchen Sieitte nie das Gerät zu öffnen, um eigenständig Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Schließen Sieitte das Produkt auch nicht kurz. Vergessen Sie außerdem nicht, den Netzstecker bei Nichtgebrauch oder Gewitter vollständig herauszuziehen.

Das Gerät ist nicht für den Betrieb im Freien zugelassen.itte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigden konnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollt nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist. Beachten Sieitte auch die nationalen Bestimmungen und Beschänkungen. Nutzen Sie das Gerät nicht fur andere Zwecke als die, die in der dieser Anleitung beschreiben sind. Dieses Produkt ist kein Spielzeug.

Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jege Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlösenchen der Gewährleistungs- bzw. Garantieansprüche. Das Gerätarf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert daraufhin hingewiesen wurde.

9. Entsorgungshinweise

Elektrische und elektronische Geräte)dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführrt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen konnen. Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an davon eingerichtete, öffentliche Sammelstell-ken kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU
WEEE Register-Nr: DE 67896761

Hiermit erklart die Firma WD Plus GmbH, dass sich das Gerät 303369 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlagigen Bestimmungen der Richtlinie befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://downloads.ganzeinfach.de/

Wohlenbergstraße 16·30179 Hannover
